1 . Profile obwodowe str. 2 Profile podłogowe str. 3 Ogon lawety str. 4 Blokada najazdów str. 6 Balkony lawet str. 7 Profile najazdów str. 9 Najazdy str. 10 Kliny lawet, zaślepki gumowe str. 11 Zestawy montażowe lawet str. 12

2 Profile obwodowe L /m Profil obwodowy lawety LIGHT G= 2,8 L- 5,2 m M /m Profil obwodowy lawety MEDIUM G= 2,56 L- 5,2 m H /m Profil obwodowy lawety HEAVY G=3,988 L- 8,0 m -2-

Panel podłogowy L=2,1 m 7,50 18PP350210030ALU Panel podłogowy L=2,2 m 8,03 18PP350220030ALU 2.

3 Profile podłogowe /m Profil podłogi 250 mm 3,574 L 6,65 m /m Profil najazdowy zakończeniowy 120 2,101 L - 4,5 m 1 2 Nr rys. Długość L Waga kg/szt. 1. Panel podłogowy L=2,1 m 7,50 18PP ALU Panel podłogowy L=2,2 m 8,03 18PP ALU 2. Panel podłogowy otworowany Panel podłogowy otworowany L=2,1 m 7,38 18PP ALU L=2,2 m 7,91 18PP ALU -3-

4 Ogon lawety 1 C /m 18ZA2100ALU Zderzak tylny : laweta G=4,73 18BZZ ALU Blacha zderzaka lawety 0,51 L - 2,1 m L - 4,5 m szt. 3 4 /m 18BMR ALU Blacha mocująca ramę 1, Profil przedłużenia ramy G=4,17 szt. L- 1,5 m L- 3 m L- 6 m -4-

Blacha zderzaka tylnego 18BZZ3342284ALU ZL

zderzaka- Lewa Zaślepka gumowa zakończenia

5 Ogon lawety ZP ZL Zestaw zderzaka lawety 11,45, Guma kpl. Nr rys. 1 Zderzak tylny 2100 mm 18ZA2100ALU 2 Blacha zderzaka tylnego 18BZZ ALU ZL ZP Zaślepka gumowa zakończenia profilu zderzaka- Lewa Zaślepka gumowa zakończenia profilu zderzaka- Prawa 6ZG L 6ZG P Zestaw przedłużenia ramy 14,023 kpl. Nr rys. 3 Blacha mocująca ramę 18BMR ALU 4 Profil przedłużenia ramy

6 Blokada najazdów Blokada Najazdu Lawety 4,20 Stal : ZN/ALU Szt.

7 Balkony lawet Profil 80x35 2,103 kg/m 18BZK.1 18BZK.2 Blachy boczne osłony kabiny Light 2,96 kpl.=2 szt. (L+P) Blachy boczne osłony kabiny Medium 5,16 18GBZ.2 kpl.=2 szt. (L+P) szt. 18BAS Zestaw osłony kabiny LIGHT 9, Zestaw osłony kabiny MEDIUM 15,35 kpl. kpl. Blacha górna osłony kabiny Medium 0,21-7-

8 -8-

9 Profile najazdów /m /m Profil obrzeża najazdów G=2, Profil najazdowy zakończeniowy H-47,5 mm G=3,706 L=5,2 m L=3,0 m Długość L Waga kg/szt. 184PNAL Profil najazdu frezowany L=2,1 m 14,99 184PNAL Profil najazdu frezowany L=2,2 m 15,71 184PNAL Profil najazdu frezowany L=2,33 m 16,64 184PNAL Profil najazdu frezowany L=3,00 m 21,39-9-

L=2,25 m 16,04 184NA220040 Profil najazdu

10 Najazdy Nr katalogowy Długość L /szt. 184NA Profil najazdu frezowany L=2,25 m 16,04 184NA Profil najazdu frezowany L=2,35 m 16,76 184NA Profil najazdu frezowany L=2,48 m 17,69 184NA Profil najazdu frezowany L=3,15 m 22,44-10-

11 Kliny lawet 18KL125 Klin lawety 125 mm 2,45 Stal : ZN Szt. Zaślepki gumowe P L L P 6ZG L Zaślepka gumowa zakończenia profilu zderzaka Lewa 0,248 6ZG9825 L Zaślepka gumowa profilu zakończeniowego najazdu - Lewa 0,043 6ZG P Zaślepka gumowa zakończenia profilu zderzaka Prawa 0,248 6ZG9825 P Zaślepka gumowa profilu zakończeniowego najazdu Prawa 0,043 Guma Szt. Guma Szt. -11-

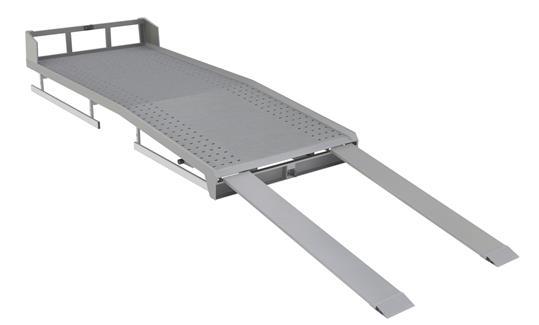

12 Kity lawet Zestawy montażowe lawet L M -12-

13 Kity lawet Zestaw części standardowych lawety Light Zestaw części standardowych lawety Medium Profil podłużnicy C110 - długość 5,2m Profil obwodowy lawety Light długość 5,2m Profil podłużnicy C110 - długość 5,2m Profil obwodowy lawety Medium długość 5,2m Profil przedłużenia ramy 150x50x4 - długość 3m Profil przedłużenia ramy 150x50x4 - długość 3m Blacha mocująca ramę Blacha mocująca ramę Deska podłogi otworowana długość 2100 mm Zakończenie najazdu - długość 2100 mm Profil zderzaka assistance - długość 2100 mm Blacha boczna zderzaka 20 sztuk Deska podłogi otworowana długość 2100 mm Zakończenie najazdu - długość 2100 mm Profil zderzaka assistance - długość 2100 mm Blacha boczna zderzaka 20 sztuk Balkon Light - komplet montażowy Balkon Medium - komplet montażowy Najazdy - długość 2500mm (standard) Ceownik prowadzenia najazdu - długość 2500 mm Blokada najazdu - komplet montażowy 4 sztuki Najazdy - długość 2500mm (standard) Ceownik prowadzenia najazdu - długość 2500 mm Blokada najazdu - komplet montażowy 4 sztuki 18ZL Zestaw montażowy lawety LIGHT Masa teoretyczna 3,809 kg kpl. 18ZL Zestaw montażowy lawety MEDIUM Masa teoretyczna 324,82 kg kpl. Elementy wyposażenia opcjonalnego Zestaw wzmocnień haka Klin lawety 125 Oświetlenie LED Hak kulowy 4 śruby Hak kulowy 2 śruby Profil osłony antyrowerowej Uchwyt osłony antyrowerowej Zworka aluminiowa łącząca Zworka aluminiowa 106x15x4 Konsola uniwersalna Sprężyna konsoli --

14 Kity lawet Zestaw wzmocnień haka lawety 12,33 Stal : ZN Szt. Notatki OLESNO ul. Częstochowska Olesno sprzedaz@profilpolsystem.pl
