SPECYFIKACJA TECHNICZNA 1 z 1 system Easy Glass 3 kn

Transkrypt

1 SPECYFIKACJA TECHNICZNA 1 z 1 CHARAKTERYSTYKA OGÓLNA Balustrada całoszklana systemowa do zastosowań wewnątrz i na zewnątrz budynków, w poziomie oraz na biegach schodowych : aluminium, szkło VSG (2x ESG), stal nierdzewna. o Szkło mocowane w aluminiowym profilu bazowym liniowym zaciskowo, bez konieczności wiercenia. Możliwość stosowania profili bazowych z maskownicami lub bez. Systemowe łączniki narożne profili bazowych eliminujące konieczność spawania elementów na miejscu montażu. Wykończenie profilu bazowego: aluminium z efektem stali nierdzewnej. Maskownice ze stali nierdzewnej lub aluminium. o Tafle szklane prostokątne (zastosowanie w poziomie ) bądź trapezowe (zastosowanie na biegach schodowych ), bez uszczelnień w pionie pomiędzy sąsiadującymi taflami. o Zróżnicowane przekrojowo systemowe warianty profili pochwytowych. o Systemowe rozwiązania montażowe zapewniające możliwość odprowadzenia wody z ograniczonych balustradą przy zastosowaniach na zewnątrz budynków. o Systemowa oferta kilku wariantów płyt i konsoli montażowych dla zachowania optymalnego efektu wizualnego przy zapewnieniu pożądanych wysokich parametrów wytrzymałościowych balustrady. o Wysokie walory estetyczne i użytkowe, odporność na korozję, rdzewienie i zabrudzenia. o Łatwa wymiana pojedynczej tafli szklanej w zamontowanej już balustradzie. PRZEZNACZENIE Przegroda zabezpieczająca przed wypadnięciem/upadkiem z wysokości. Ekspozycja na duże obciążenia (obciążenie liniowe przy szkle o gr. w przedziale 19-31,52 mm : 3,0 kn w zależności od wybranego sposobu montażu do stropu). Balustrada przeznaczona przede wszystkim do budownictwa użyteczności publicznej ( obiekty sportowe, sale widowiskowe, muzea, etc.) i komercyjnego ( np. centra handlowe, centra konferencyjne, budynki biurowe ), gdzie występuje zjawisko zagrożenia naporem tłumu. OPCJE MONTAŻU Montaż boczny bezpośredni Profil stropowy liniowy do montażu bocznego mocowany do konstrukcji betonowej stropu za pomocą poziomo instalowanych zespołów kołka i kotwy z gwintowaniem wewnętrznym (np. Fisher GR MI, RG18x125 M12, kołek M12x40-DIN 7991 lub równorzędny). Kotwienie profilu stropowego do montażu bocznego w odstępach co 250 mm. Zużycie elementów kotwiących: 4 szt./1 mb balustrady Montaż boczny pośredni z zastosowaniem płyt lub konsoli montażowych o różnej geometrii. Profil stropowy liniowy do montażu bocznego mocowany do konstrukcji stropu za pomocą płyt lub konsoli montażowych. Profil stropowy łączony śrubowo z konsolami. Konsole kotwione w konstrukcji stropu za pomocą kotew chemicznych do betonu ( np. system Highbond FHB II Fisher kotwy FHB II-A L QS-507 M12x120/25 lub równorzędny ) Ilość płyt montażowych lub konsoli: 10szt./2,5m profilu stropowego. Ilość kotew mocujących płytę montażową lub konsolę: 2szt. lub 3szt. w zależności od typu konsoli. Informacja: Możliwe są alternatywne sposoby montażu bocznego pośredniego profili bazowych za pomocą zaprojektowanych odrębnie elementów podkonstrukcji ( konieczne wykonanie kompletu obliczeń statycznych dla indywidualnego rozwiązania ).

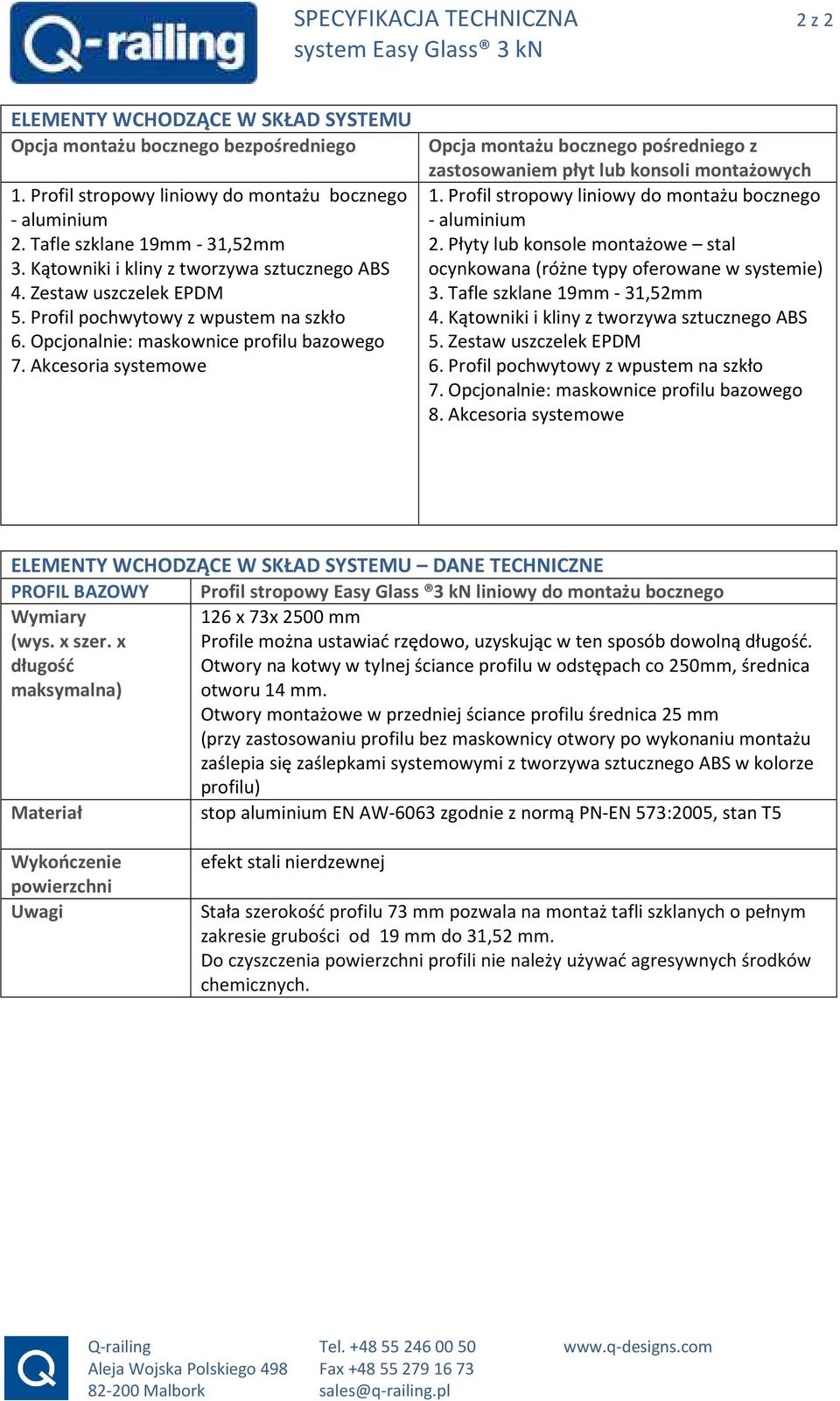

2 SPECYFIKACJA TECHNICZNA 2 z 2 ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU Opcja montażu bocznego bezpośredniego 1. Profil stropowy liniowy do montażu bocznego - aluminium 2. Tafle szklane 19mm - 31,52mm 3. Kątowniki i kliny z tworzywa sztucznego ABS 4. Zestaw uszczelek EPDM 5. Profil pochwytowy z wpustem na szkło 6. Opcjonalnie: maskownice profilu bazowego 7. Akcesoria systemowe Opcja montażu bocznego pośredniego z zastosowaniem płyt lub konsoli montażowych 1. Profil stropowy liniowy do montażu bocznego - aluminium 2. Płyty lub konsole montażowe stal ocynkowana (różne typy oferowane w systemie) 3. Tafle szklane 19mm - 31,52mm 4. Kątowniki i kliny z tworzywa sztucznego ABS 5. Zestaw uszczelek EPDM 6. Profil pochwytowy z wpustem na szkło 7. Opcjonalnie: maskownice profilu bazowego 8. Akcesoria systemowe ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU DANE TECHNICZNE PROFIL BAZOWY Profil stropowy Easy Glass 3 kn liniowy do montażu bocznego 126 x 73x 2500 mm (wys. x szer. x Profile można ustawiać rzędowo, uzyskując w ten sposób dowolną długość. długość Otwory na kotwy w tylnej ściance profilu w odstępach co 250mm, średnica maksymalna) otworu 14 mm. Otwory montażowe w przedniej ściance profilu średnica 25 mm (przy zastosowaniu profilu bez maskownicy otwory po wykonaniu montażu zaślepia się zaślepkami systemowymi z tworzywa sztucznego ABS w kolorze profilu) stop aluminium EN AW-6063 zgodnie z normą PN-EN 573:2005, stan T5 Wykończenie efekt stali nierdzewnej Stała szerokość profilu 73 mm pozwala na montaż tafli szklanych o pełnym zakresie grubości od 19 mm do 31,52 mm. Do czyszczenia profili nie należy używać agresywnych środków chemicznych.

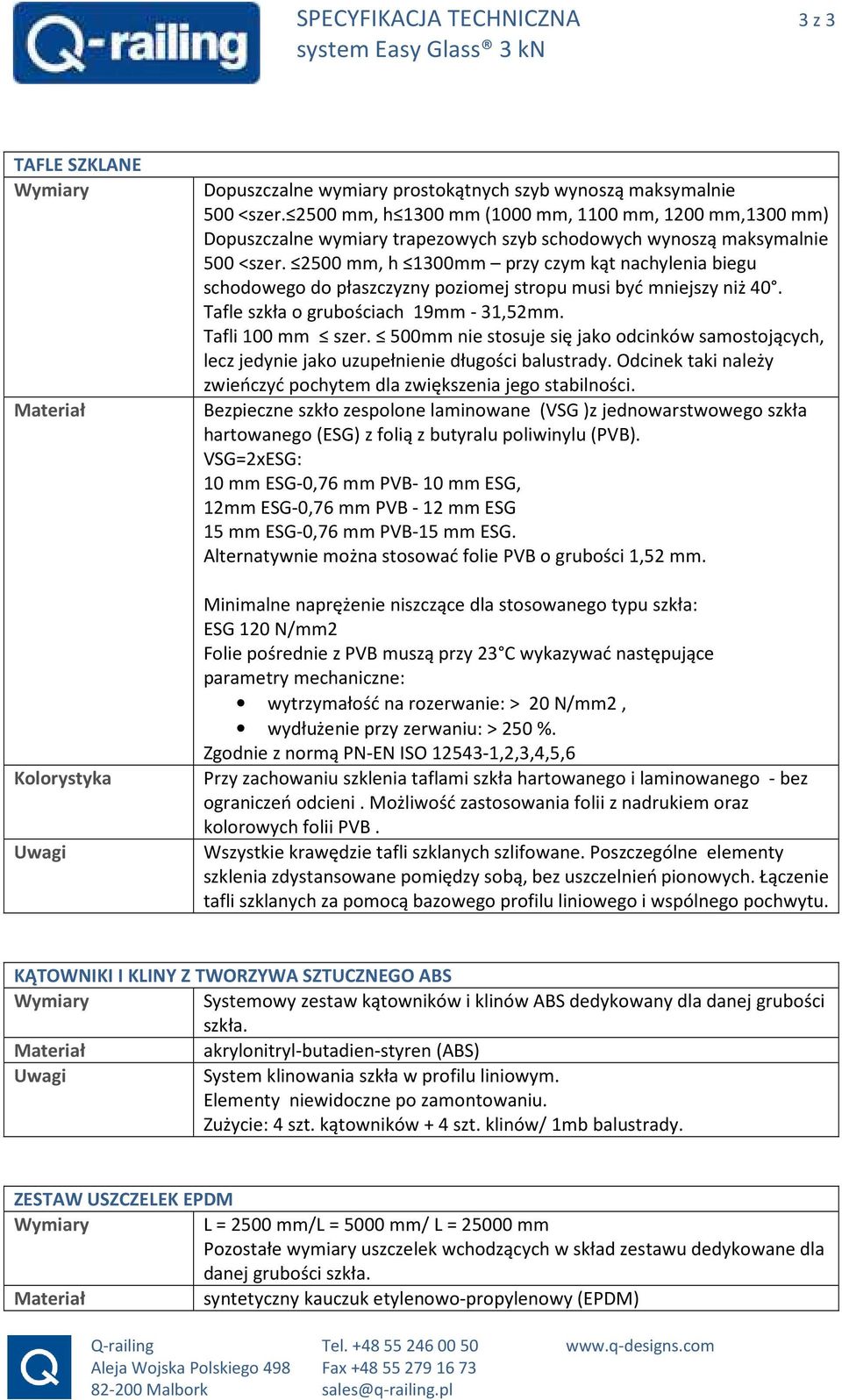

3 SPECYFIKACJA TECHNICZNA 3 z 3 TAFLE SZKLANE Kolorystyka Dopuszczalne wymiary prostokątnych szyb wynoszą maksymalnie 500 <szer mm, h 1300 mm (1000 mm, 1100 mm, 1200 mm,1300 mm) Dopuszczalne wymiary trapezowych szyb schodowych wynoszą maksymalnie 500 <szer mm, h 1300mm przy czym kąt nachylenia biegu schodowego do płaszczyzny poziomej stropu musi być mniejszy niż 40. Tafle szkła o grubościach 19mm - 31,52mm. Tafli 100 mm szer. 500mm nie stosuje się jako odcinków samostojących, lecz jedynie jako uzupełnienie długości balustrady. Odcinek taki należy zwieńczyć pochytem dla zwiększenia jego stabilności. Bezpieczne szkło zespolone laminowane (VSG )z jednowarstwowego szkła hartowanego (ESG) z folią z butyralu poliwinylu (PVB). VSG=2xESG: 10 mm ESG-0,76 mm PVB- 10 mm ESG, 12mm ESG-0,76 mm PVB - 12 mm ESG 15 mm ESG-0,76 mm PVB-15 mm ESG. Alternatywnie można stosować folie PVB o grubości 1,52 mm. Minimalne naprężenie niszczące dla stosowanego typu szkła: ESG 120 N/mm2 Folie pośrednie z PVB muszą przy 23 C wykazywać następujące parametry mechaniczne: wytrzymałość na rozerwanie: > 20 N/mm2, wydłużenie przy zerwaniu: > 250 %. Zgodnie z normą PN-EN ISO ,2,3,4,5,6 Przy zachowaniu szklenia taflami szkła hartowanego i laminowanego - bez ograniczeń odcieni. Możliwość zastosowania folii z nadrukiem oraz kolorowych folii PVB. Wszystkie krawędzie tafli szklanych szlifowane. Poszczególne elementy szklenia zdystansowane pomiędzy sobą, bez uszczelnień pionowych. Łączenie tafli szklanych za pomocą bazowego profilu liniowego i wspólnego pochwytu. KĄTOWNIKI I KLINY Z TWORZYWA SZTUCZNEGO ABS Systemowy zestaw kątowników i klinów ABS dedykowany dla danej grubości szkła. akrylonitryl-butadien-styren (ABS) System klinowania szkła w profilu liniowym. Elementy niewidoczne po zamontowaniu. Zużycie: 4 szt. kątowników + 4 szt. klinów/ 1mb balustrady. ZESTAW USZCZELEK EPDM L = 2500 mm/l = 5000 mm/ L = mm Pozostałe wymiary uszczelek wchodzących w skład zestawu dedykowane dla danej grubości szkła. syntetyczny kauczuk etylenowo-propylenowy (EPDM)

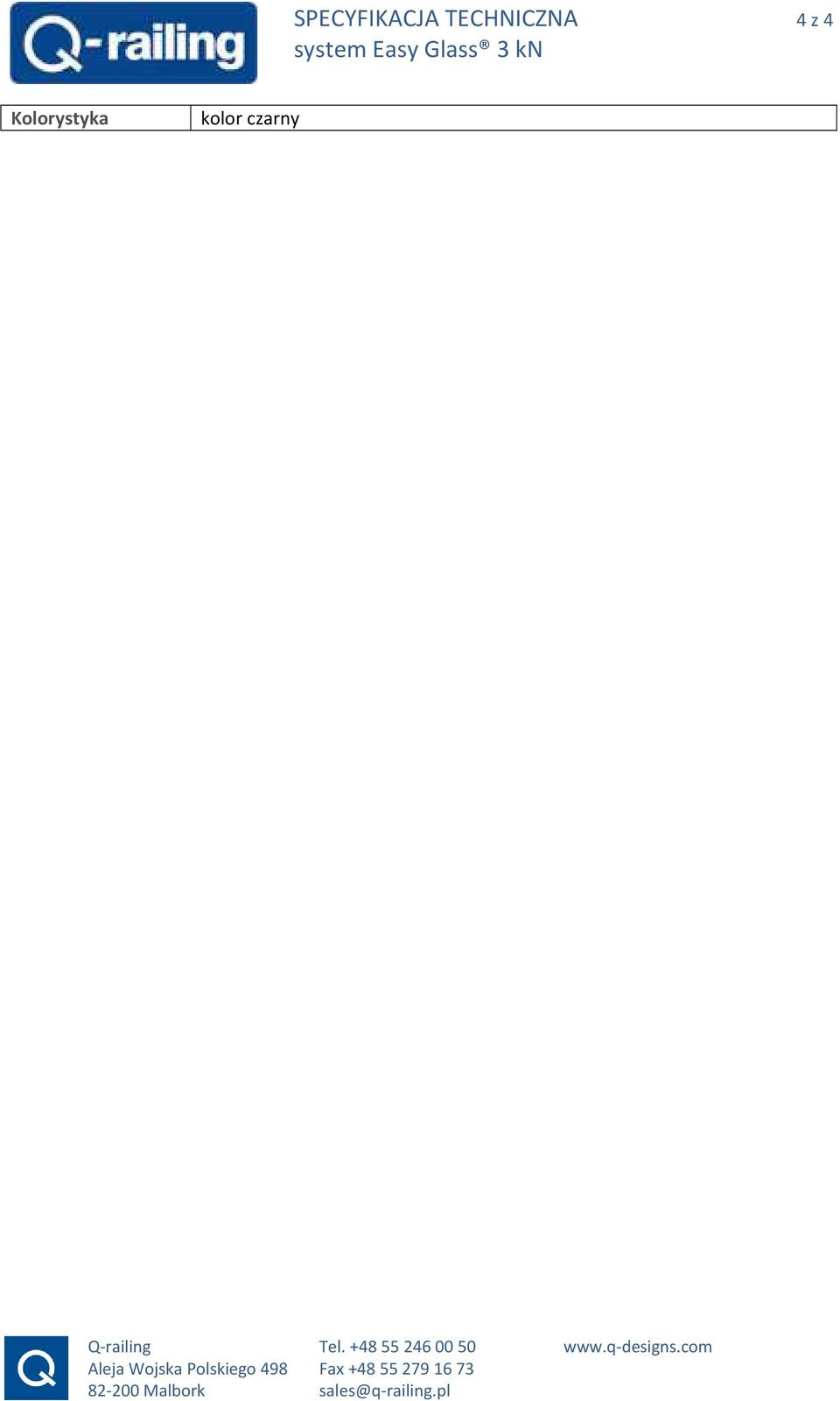

4 SPECYFIKACJA TECHNICZNA 4 z 4 Kolorystyka kolor czarny

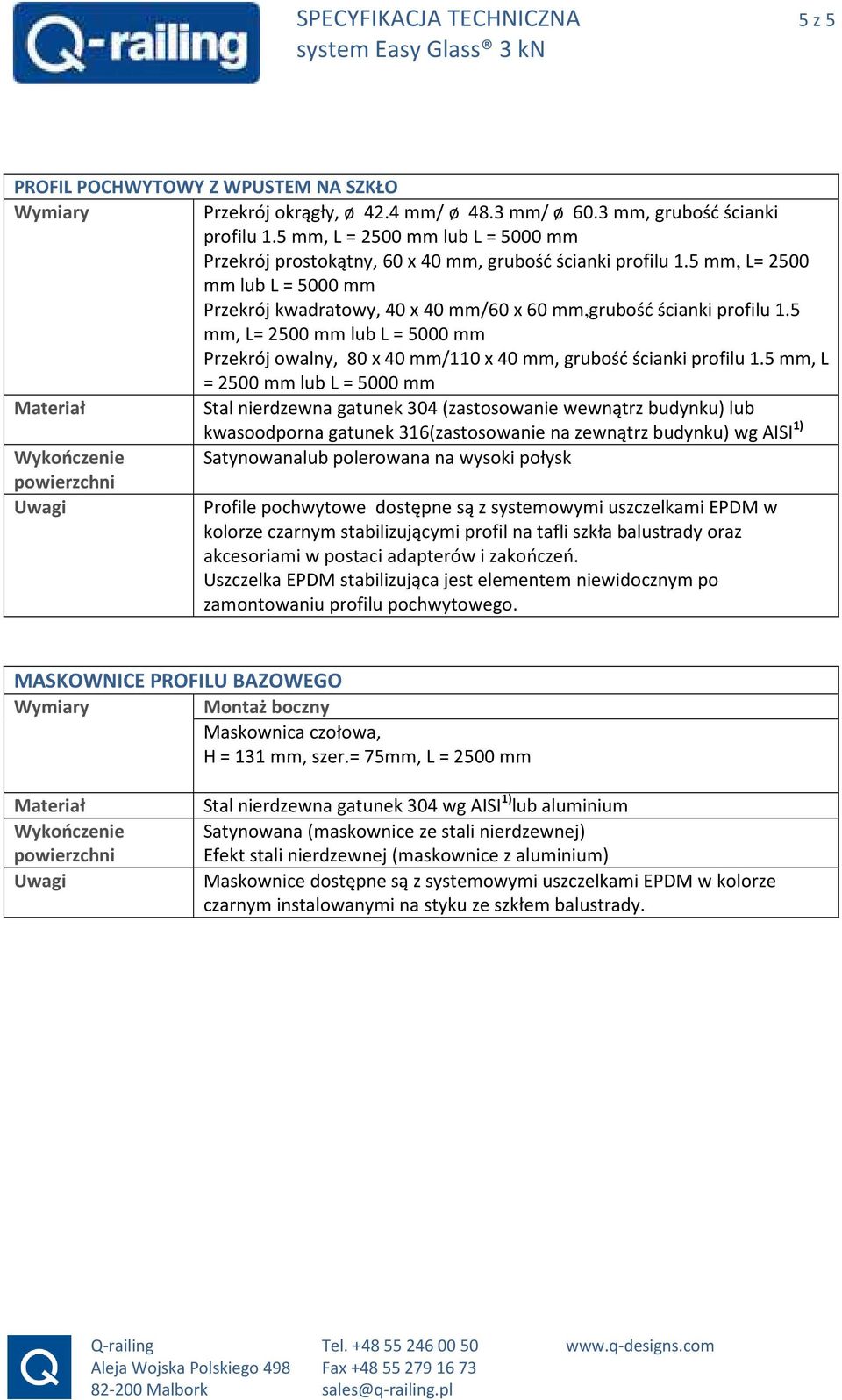

5 SPECYFIKACJA TECHNICZNA 5 z 5 PROFIL POCHWYTOWY Z WPUSTEM NA SZKŁO Przekrój okrągły, ø 42.4 mm/ ø 48.3 mm/ ø 60.3 mm, grubość ścianki profilu 1.5 mm, L = 2500 mm lub L = 5000 mm Przekrój prostokątny, 60 x 40 mm, grubość ścianki profilu 1.5 mm, L= 2500 mm lub L = 5000 mm Przekrój kwadratowy, 40 x 40 mm/60 x 60 mm,grubość ścianki profilu 1.5 mm, L= 2500 mm lub L = 5000 mm Przekrój owalny, 80 x 40 mm/110 x 40 mm, grubość ścianki profilu 1.5 mm, L = 2500 mm lub L = 5000 mm Stal nierdzewna gatunek 304 (zastosowanie wewnątrz budynku) lub kwasoodporna gatunek 316(zastosowanie na zewnątrz budynku) AISI 1) Wykończenie Satynowanalub polerowana na wysoki połysk Profile pochwytowe dostępne są z systemowymi uszczelkami EPDM w kolorze czarnym stabilizującymi profil na tafli szkła balustrady oraz akcesoriami w postaci adapterów i zakończeń. Uszczelka EPDM stabilizująca jest elementem niewidocznym po zamontowaniu profilu pochwytowego. MASKOWNICE PROFILU BAZOWEGO Montaż boczny Maskownica czołowa, H = 131 mm, szer.= 75mm, L = 2500 mm Wykończenie Stal nierdzewna gatunek 304 AISI 1) lub aluminium Satynowana (maskownice ze stali nierdzewnej) Efekt stali nierdzewnej (maskownice z aluminium) Maskownice dostępne są z systemowymi uszczelkami EPDM w kolorze czarnym instalowanymi na styku ze szkłem balustrady.

6 SPECYFIKACJA TECHNICZNA 6 z 6 PŁYTY MONTAŻOWE/KONSOLE DO MONTAŻU BOCZNEGO Płyta montażowa Konsola Konsola kątownikowa kątownikowa Wykończenie H x szer. x gr. 250 x 150 x 20 mm 340 x 150 x 20 mm Stal ocynkowana Cynkowanie B x H x szer., gr. 200 x 125 x 150 mm, 15mm 200 x 175 x 150 mm, 15mm równoramienna B x H x szer., gr. 200 x 200 x 100 mm, 16mm Konsola prostopadłościenna H x szer. x głębokość, gr. 150 x 200 x 65 mm, 15 mm Profile stropowe Easy Glass 3 kn liniowe do montażu bocznego łączone są z płytami montażowymi lub konsolami za pomocą połączeń śrubowych. Płyty montażowe i konsole do montażu bocznego mogą być elementami niewidocznymi po zamontowaniu balustrady-zależnie od rozwiązania projektowego. AKCESORIA SYSTEMOWE Easy Glass 3 kn łączniki profili stropowych liniowych do montażu bocznego. Narożnik wewnętrzny, narożnik zewnętrzny. Aluminium, efekt stali nierdzewnej. Easy Glass 3 kn zakończenia profili stropowych liniowych do montażu bocznego zakończenia do stosowania bez maskownicy (lewe+prawe) zakończenia do stosowania z maskownicą aluminiową (lewe+prawe) zakończenia do stosowania z maskownicą nierdzewną (lewe+prawe) zakończenia do stosowania bez maskownicy do schodów(lewe+prawe) Easy Glass 3 kn zaślepki do profili stropowych liniowych do montażu bocznego bez maskownicyø 28mm Easy Glass Multitool narzędzie montażowe Q glue Klej specjalny do stali nierdzewnej Q - cleaner Spray do czyszczenia stali nierdzewnej Q-glass cleaner Środek do czyszczenia szkła y montażowe

7 SPECYFIKACJA TECHNICZNA 7 z 7 CERTYFIKATY o Deklaracja zgodności Q-railing Europe Holding Sp. z o.o. oddział w Polsce o P LGA-AbP Ogólny certyfikat nadzoru budowlanego (AbP)nadany przez Instytut LGA systemowieasy Glass 3 kn montaż podłogowy o P LGA-AbP Ogólny certyfikat nadzoru budowlanego (AbP)nadany przez Instytut LGA systemowi Easy Glass 3 kn montaż boczny o 10081R v2 TÜV Rheinland(Sprawozdanie z badania obciążenia liniowego i udarowego zgodnie z holenderską normą NEN 6702 dotyczące produktu marki: Q-railing, typ: 3 kn (montaż podłogowy)) o 10074R TÜV Rheinland(Sprawozdanie z badania obciążenia liniowego i udarowego zgodnie z holenderską normą NEN 6702 dotyczące produktu marki: Q-railing, typ: 3 kn (montaż boczny)) Montaż balustrady całoszklanej w systemie Easy Glass 3 kn KLASYFIKACJA CPV Roboty budowlane Grupa Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Klasa Roboty budowlane w zakresie budynków Lub Roboty budowlane Grupa Roboty wykończeniowe w zakresie obiektów budowlanych Klasa Roboty w zakresie zakładania stolarki budowlanej oraz roboty ciesielskie Kategoria Roboty w zakresie stolarki budowlanej Podkategoria Instalowanie drzwi, okien i podobnych elementów Instalowanie przegród 1) Oznaczenia ww. gatunków stali. różnych norm: EN DIN PN AISI SS BS X5 CrNi H18N S X5 CrNiMo H17N12M2T S 31 DiN - Deutsche Industrie Normen ( PN - Polskie Normy (PKN: AISI - American Iron and Steel Institute ( SS - Swedish Standard ( BS - British Standard (
