1 NAPŁOTOWY SYSTEM OCHRONY OBWODOWEJ

2 Systemy ochrony obwodowej firmy SIEZA

3 TOPOLOGIA SYSTEMU wersja 1

4 TOPOLOGIA SYSTEMU wersja 2

5 Topologia systemu wersja 3

6 Elementy systemu PDS sensor wykrywający przetwornik piezoelektryczny bardzo długa d żywotność ść (min. 10 lat) próbkowanie 400 razy na sekundę analiza mikroprocesorowa kominikacja cyfrowa podłą łączenie dwuprzewodowe możliwo liwość niezależnej nej konfiguracji parametrów w dla pojedynczego sensora wzmocniona obudowa plastikowa

7 Elementy systemu PVJ jednostka centralna (urządzenie do użytku zewnętrznego) kontroluje do 246 sensorów PDS kontroluje do 8 modułów wejścia/wyjścia PIO 10 programowalnych wyjść 8 dwuparametrycznych wejść RS-232 podłączenie dwuprzewodowe działa niezależnie dziennik zdarzeń plastikowa obudowa z dławicami na kable, IP 65 opcjonalne wersje: PVJ Light maks. do 56 detektorów, bez integracji PVJ Light/i maks. do 56 detektorów, z integracją

8 PERIDECT PP / S(A) Ochrona przeciwprzepięciowa ciowa linii detekcji Elementy systemu PERIDECT RM Moduł przekaźnikowy z galwaniczną separacją wyjść dla sterownika PVJ (10 x NO/NC)

9 Elementy systemu PIO moduł wejścia / wyjścia osobny adres dla każdego PIO podłą łączanie w dowolnym miejscu linii dwuparametryczne wejścia pozwalają na łatwą integrację elementów zabezpieczeń (kontaktrony, czujki ki) wyjścia OC z separacją galwaniczną ułatwiają sterowanie urządzeniami na linii (np. oświetlenie, syrena)

10 Elementy systemu PERIDECT - wersja antywandalowa osłona ona kabla wykonana ze stali nierdzewnej - zwiększona ochrona systemu przed intruzami / zwierzętami kable mocowane opaskami ze stali nierdzewnej zwiększona odporność na zakłócenia elektromagnetyczne

11 Elementy systemu PERIDECT osłony ony SH/F, SH/R osłony na sensor PDS obudowa ze stali Zwiększona odporność EMC dla obiektów o zwiększonej radiacji EMC (parki solarne, transformatory AC/DC, stacje radarowe, itp.)

12 Elementy systemu PERIDECT wersja ukryta montaż sensorów w wewnątrz słupka s ogrodzeniowego spręż ężynujące elementy ułatwiaju atwiające mocowanie kabel połą łączeniowy instalowany w słupkach s ogrodzenia i zakopywany w gruncie przydatny kiedy: nie chcemy ujawniać systemu przed intrui ntruzem system nie powinien być z jakiś względów widoczny na ogrodzeniu (np.. ogrodzenia zabytkowe)

Elementy systemu PERIDECT - dostępne wersje sensorów NO sensory z normalną czułości cią: - ogrodzenia z siatki metalowej w dobrym stanie, dobrze napięte, - ogrodzenia spawane, -

13 Elementy systemu PERIDECT - dostępne wersje sensorów NO sensory z normalną czułości cią: - ogrodzenia z siatki metalowej w dobrym stanie, dobrze napięte, - ogrodzenia spawane, - ogrodzenia z metalowych paneli. SE sensory o podwyższonej czułości: ci: ogrodzenia w słabym s stanie, np.. stare lub słabo s napięte ogrodzenia z siatki. HS sensory o wysokiej czułości ci

14 Oprogramowanie konfiguracyjne Logika różnicowar

PERIDECT - wersja zakopywana sensory sąs kompatybilne z sensorami wersji napłotowej nowe sensory piezoelektryczne o podwyższonej czułości ci nowa plastikowa obudowa do instalacji w gruncie i na

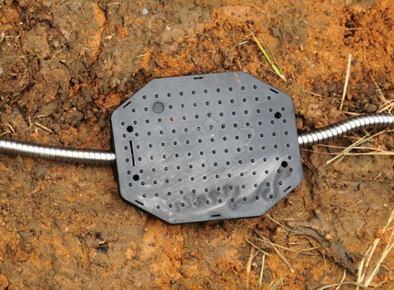

15 PERIDECT - wersja zakopywana sensory sąs kompatybilne z sensorami wersji napłotowej nowe sensory piezoelektryczne o podwyższonej czułości ci nowa plastikowa obudowa do instalacji w gruncie i na ogrodzeniu osłona ona kabla wykonana ze stali nierdzewnej specjalne złąz łączki do instalacji w gruncie odległość pomiędzy PDS: 1,5 m 3 m (standardowo 2 m) logika różnicowa IP68 uszczelnienie i zabezpieczenie przed działaniem aniem wody wykop o wymiarach 40x10 cm (głę łęb. x szer.), nie wymaga formowania podłoża

16 PERIDECT - wersja zakopywana

17 PERIDECT - wersja zakopywana

19 PERIDECT - wersja zakopywana

20 Integracja systemu PERIDECT

21 Integracja systemu PERIDECT z CCTV Przykład podstawowej integracji: PVJ + wejścia alarmowe kamery / bez wizualizacji / 8 wejść Wejścia alarm. Obraz Obserwacja na żywo / zapis obrazu 10 wyjść 2-żyłowy kabel PERIDECT 7 wejść alarm. Obraz 7 wejść alarm. do 14 presetów (przy tej konfiguracji) System PERIDECT zainstalowany na ogrodzeniu

16 kanałów video 16 lub 32 wyjść alarmowych VGA/DVI 2-żyłowy kabel PERIDECT RS485 telemetria Video do 32 presetów

22 Integracja systemu PERIDECT z CCTV Przykład zaawawnsowanej integracji: PVJ + moduł Ganitor + kamera / z wizualizacją / TCP/IP VGA/DVI Monitor z wizualizacją 16 wyjść 16 wyjść 8 wejść 10 wyjść TCP/IP 16 (32) wejść DVR 8 16 kanałów video 16 lub 32 wyjść alarmowych VGA/DVI 2-żyłowy kabel PERIDECT RS485 telemetria Video do 32 presetów (przy tej konfiguracji) RS485 telemetria Video Obserwacja na żywo / zapis obrazu System PERIDECT zainstalowany na ogrodzeniu

Integracja systemu PERIDECT z CCTV Przykład specjalnej,

z wizualizacją / TCP/IP 8 wejść VGA/DVI TCP/IP Monitor z

PERIDECT Wyłącznie protokół Pelco P, D VGA/DVI RS485 telemetria

23 Integracja systemu PERIDECT z CCTV Przykład specjalnej, zaawawnsowanej integracji: PVJ + C4 + port wirtualny + kamera / z wizualizacją / TCP/IP 8 wejść VGA/DVI TCP/IP Monitor z wizualizacją 10 wyjść GNOME 485 Zapis obrazu 2-żyłowy kabel PERIDECT Wyłącznie protokół Pelco P, D VGA/DVI RS485 telemetria RS485 telemetria Obraz Obserwacja na żywo Obraz do 256 presetów kamery (typ kamery)

współczynnik fałszywych alarmów wywoływanych

24 Główne zalety systemu PERIDECT Dokładna detekcja miejsca wtargnięcia Bardzo niski współczynnik fałszywych alarmów wywoływanych ywanych zjawiskami atmosferycznymi dzięki wykorzystaniu niepowtarzalnej LOGIKI RÓŻNICOWEJR Prosta architektura i łatwa instalacja Szybkie i łatwe naprawy oraz konserwacja Niezależna konfiguracja pojedynczych sensorów Temperatura pracy: od -55 C do +85 C

25 Główne zalety systemu PERIDECT Długi czas działania ania,, brak ruchomych komponentów Łatwa integracja z systemami bezpieczeństwa (np. CCTV) - oprogramowanie wizualizacyjne w przystępnej pnej cenie Łatwa konfiguracja systemu zarówno na obiekcie jak i zdalnie Możliwo liwość sterowania innymi czujkami lub elementami na linii Maksymalna długod ugość linii detekcji: 1300 m Możliwo liwość łączenia sensorów w na magistrali w pętlp tlę lub liniowo

26 PERIDECT - zastosowania

27 PERIDECT - zastosowania

28 PERIDECT - zastosowania

29 PERIDECT - zastosowania

30 PERIDECT - zastosowania

31 PERIDECT - zastosowania

32 PERIDECT - zastosowania

33 C4 - wizualizacja systemu PERIDECT

Certyfikat wyrobu technicznego wydany przez

34 PERIDECT - dopuszczenia Certyfikat Ministerstwa Obrony Republiki Czech: system PERIDECT spełnia wymagania w zakresie stosowania w obiektach Armii Czech Certyfikat wyrobu technicznego wydany przez Czeskie Biuro Bezpieczeństwa Narodowego (do poziomu ściśle tajne włącznie)
