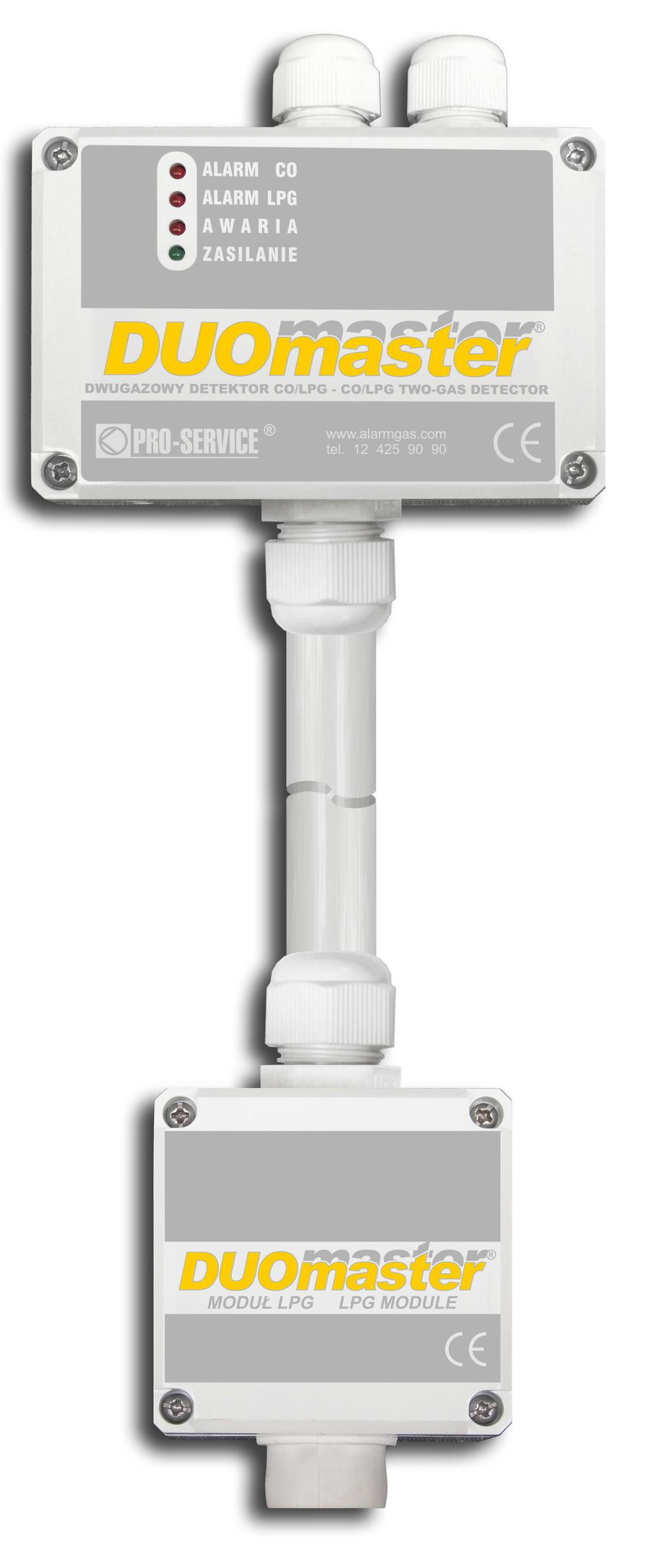

2 Karta produktu Dwugazowy Garażowy Detektor DUOmaster CO/LPG G /RS485 (wersja z wyjściem RS485) Nr: 1E Dwugazowy Garażowy Detektor DUOmaster CO/LPG G/RS485 przeznaczony jest do stosowania w stacjonarnych systemach detekcji tlenku węgla (CO) oraz propanu-butanu (LPG), poza strefami zagrożonymi wybuchem. Pomiar stężenia gazu jest wykonywany w oparciu o czujniki elektrochemiczne i półprzewodnikowe. Typowe zastosowania detektora DUOmaster CO/LPG G /RS485 to garaże i parkingi podziemne. Detektor DUOmaster CO/LPG G/RS485 jest przeznaczony do współpracy z typowymi centralkami alarmowymi lub sterownikami o wejściach zgodnych ze standardem RS485 i protokołem transmisji Modbus RTU (np. EXter4z/RS485, unister8z/rs485, unister16z, unister32z, DINster3xRS, modularpag, itp.), systemami sterowania wentylacją i sterownikami przemysłowymi. - DUOmaster CO/LPG G/EP/RS485 czujnik CO elektrochemiczny, czujnik LPG półprzewodnikowy, wyjście RS485 z protokołem Modbus RTU - DUOmaster CO/LPG G/PP/RS485 czujnik CO półprzewodnikowy, czujnik LPG półprzewodnikowy, wyjście RS485 z protokołem Modbus RTU Progi alarmowe (A1 / A2) (typowe) Sygnalizacja stanów alarmowych Sygnalizacja stanów awaryjnych Wymiary (wys. x szer. x głęb.) 12V (8-15V) DC, maks. pobór prądu - 120mA - tlenek węgla CO : elektrochemiczny, selektywny (wersje : /EP) półprzewodnikowy, nieselektywny (wersje : /PP) -propan-butan LPG : półprzewodnikowy, nieselektywny - elektrochemiczne CO lat - półprzewodnikowe LPG i CO - powyżej 5 lat - tlenek węgla CO - 500ppm - propan-butan LPG - 50%DGW ciągły, dyfuzyjny 60sek.(sensor CO elektrochemiczny i LPG półprzewodnikowy) 180sek.(sensor CO półprzewodnikowy) -tlenek węgla : I próg alarmowy / II próg alarmowy 40ppm / 100ppm (wersja z czujnikiem CO elektrochemicznym -/EP) 100ppm / 200ppm (wersja z czujnikiem CO półprzewodnikowym -/PP) -LPG : I próg alarmowy / II próg alarmowy 10 /30 %DGW (wszystkie wersje) - RS485, protokół Modbus RTU - tlenek węgla CO -czerwona dioda LED Alarm CO na płycie czołowej. - propan/butan LPG -czerwona dioda LED Alarm LPG na płycie czołowej. uszkodzenie detektora lub zbyt niskie (poniżej 8V DC) napięcie zasilania detektora - czerwona dioda LED Awaria na płycie czołowej moduł główny : dławice PG11 + PG9 (zasilanie, wyj. RS485) dławica PG16 - (podłączenie modułu LPG) moduł LPG : dławica PG16 - (do połączenia z modułem głównym) - 20 do + 50 o C do 95 %, bez kondensacji pary materiał PS, stopień ochrony IP-33 - moduł główny : 132mm x 118mm x 56mm (z dławicami) - moduł LPG : 128mm x 82mm x 58mm (z dławicą i komorą pomiarową) 220g moduł główny, 155g moduł LPG

3 Karta produktu Dwugazowy Detektor DUOmaster CO/LPG L Nr: 1B Dwugazowy Detektor DUOmaster CO/LPG L służy do ciągłej ochrony pomieszczeń zagrożonych emisją tlenku węgla (CO) i propanu-butanu (LPG). Typowe zastosowania detektora DUOmaster CO/LPG L to garaże i parkingi podziemne. Jest to samodzielne urządzenie będące połączeniem detektora i centralki, zasilane z sieci ~230V. Posiada rozbudowane układy wyjść przekaźnikowych do samodzielnego sterowania innymi urządzeniami i systemami (sterowanie wentylacją, sygnalizatorami optyczno-akustycznymi, dialerami itp.) Wersja : - DUOmaster CO/LPG L/EP/D czujnik CO elektrochemiczny, czujnik LPG półprzewodnikowy, wyjścia przekaźnikowe Praca w strefie wybuchowej Progi alarmowe (Al1 / Al2) Wymiary (wys.. x szer. x głęb.) nie ~230V / 50 Hz, pobór mocy maksymalnie 6 W - tlenek węgla CO : elektrochemiczny, selektywny -propan-butan LPG : półprzewodnikowy, nieselektywny - elektrochemiczne CO lat - półprzewodnikowe LPG - powyżej 5 lat - tlenek węgla CO - 500ppm (lub 1000ppm) - propan-butan LPG - 50%DGW ciągły, dyfuzyjny 60sek.(sensor CO elektrochemiczny i LPG półprzewodnikowy) -Tlenek węgla : - I próg alarmowy (Al1-CO) - 40ppm - II próg alarmowy (Al2-CO) 100ppm -LPG : - I próg alarmowy (Al1-LPG) - 10 %DGW - II próg alarmowy (Al2-LPG) - 30 %DGW - przekaźnikowe (3 wyjścia, styki NO) - wyjście W1 - sygnalizuje przekroczenie I progu alarmowego Al1-CO lub Al1-LPG - wyjście W2 - sygnalizuje przekroczenie II progu alarmowego Al2-CO lub Al2-LPG - wyjście W3 - sygnalizuje stan awarii Moduł główny (CO) : dławice PG11-3szt (zasilanie, wyj. przekaźnikowe) dławica PG16-1szt (podłączenie modułu LPG) Moduł LPG : dławica PG16 (do połączenia z modułem głównym) - 30 do + 50 o C do 90 %, bez kondensacji pary materiał PS, stopień ochrony IP-33, mocowanie 2-punktowe dla każdego z modułów - moduł główny : 180mm x 115mm x 58,4mm (z dławicami) - moduł LPG : 126,9mm x 81,8mm x 55mm (z dławicą i komorą pomiarową) 490g moduł główny (CO), 155g moduł LPG

4 Karta produktu Nr: Dwugazowy Detektor 1B DUOmaster CO/NO2 G/EE/RS485 (wersja z wyjściem RS485) Dwugazowy Detektor DUOmaster CO/NO2 G/EE/RS485 przeznaczony jest do stosowania w stacjonarnych systemach detekcji tlenku węgla (CO) oraz dwutlenku azotu (NO2), poza strefami zagrożonymi wybuchem. Pomiar stężenia gazu jest wykonywany w oparciu o selektywne sensory elektrochemiczne. Typowe zastosowania detektora DUOmaster CO/NO2 G/EE/RS485 to systemy detekcji garażach i parkingiach podziemnych. Detektor DUOmaster CO/NO2 G/EE/RS485 jest przeznaczony do współpracy z typowymi centralkami alarmowymi lub sterownikami o wejściach zgodnych ze standardem RS485 i protokołem transmisji Modbus RTU (np. EXter4z/RS485, unister8z/rs485, unister16z, unister32z, modularpag, itp.), systemami sterowania wentylacją i sterownikami przemysłowymi. - DUOmaster CO/CO2 G/EE/RS485 sensor CO elektrochemiczny, sensor NO2 elektrochemiczny, wyjście RS485 z protokołem Modbus RTU Praca w strefie wybuchowej Progi alarmowe (Al1 / Al2) Wymiary (wys. x szer. x głęb.) Nie 12V (10-15V) DC, maks. pobór prądu - 120mA - Tlenek węgla CO : elektrochemiczny, selektywny -Dwutlenek azotu NO2 : elektrochemiczny, selektywny - Elektrochemiczne CO lat - Elektrochemiczne NO lata - Tlenek węgla CO - 500ppm - Dwutlenek azotu NO2-30ppm Ciągły, dyfuzyjny 60sek.(sensor CO elektrochemiczny) 30sek.(sensor NO2 elektrochemiczny) -Tlenek węgla CO : - I próg alarmowy - 20ppm (wartość średnia ważona w czasie 5min.) lub 40ppm (wartość chwilowa) - II próg alarmowy 100ppm (wartość chwilowa) - Dwutlenek azotu NO2 : I próg alarmowy / II próg alarmowy 3/6 ppm (wartości chwilowe) - RS485, protokół Modbus RTU Moduł główny : dławice PG11-1szt. (zasilanie) i PG9-1szt. ( wyj. RS485) dławica PG16-1szt (podłączenie modułu NO2) Moduł NO2 : dławica PG16 (do połączenia z modułem głównym) - 20 do + 50 o C Do 90 %, bez kondensacji pary Materiał PS, stopień ochrony IP-33 - Moduł główny : 132mm x 118mm x 56mm (z dławicami) - Moduł NO2 : 106mm x 118mm x 56mm (z dławicą ) 220g moduł główny, 215g moduł NO2

5 Karta produktu Trójgazowy Detektor Tmaster CO/LPG/NO2 G/EPE/RS485 (wersja z wyjściem RS485) Nr: 1F Trójgazowy Detektor Tmaster CO/LPG/NO2 G/EPE/RS485 przeznaczony jest do stosowania w stacjonarnych systemach detekcji tlenku węgla (CO), propanu-butanu (LPG) oraz dwutlenku azotu (NO2) poza strefami zagrożonymi wybuchem. Pomiar stężenia gazu jest wykonywany w oparciu o selektywne sensory elektrochemiczne (CO i NO2) i nieselektywne sensory półprzewodnikowe (LPG). Typowe zastosowania detektora Tmaster CO/LPG/NO2 G/EPE/RS485 to systemy detekcji w garażach i parkingach podziemnych. Detektor Tmaster CO/LPG/NO2 G/EPE/RS485 jest przeznaczony do współpracy z typowymi centralkami alarmowymi lub sterownikami o wejściach zgodnych ze standardem RS485 i protokołem transmisji Modbus RTU (np. EXter4z/RS485, unister8z/rs485, unister16z, unister32z, DINster3xRS, modularpag, itp.), systemami sterowania wentylacją i sterownikami przemysłowymi. - Tmaster CO/LPG/NO2 G/EPE/RS485 sensor CO elektrochemiczny, sensor LPG półprzewodnikowy, sensor NO2 elektrochemiczny, wyjście RS485 z protokołem Modbus RTU Praca w strefie wybuchowej Progi alarmowe (Al1 / Al2) (typowe) Wymiary (wys. x szer. x głęb.) Nie 12V (10-15V) DC, maks. pobór prądu - 150mA - Tlenek węgla CO : elektrochemiczny, selektywny - Propan-butan LPG : półprzewodnikowy, nieselektywny - Dwutlenek azotu NO2 : elektrochemiczny, selektywny - Elektrochemiczne CO lat - Półprzewodnikowe LPG - powyżej 5 lat - Elektrochemiczne NO lata - Tlenek węgla CO - 500ppm - Propan-butan LPG - 50%DGW - Dwutlenek azotu NO2-20ppm Ciągły, dyfuzyjny 60sek.(sensor CO elektrochemiczny, sensor LPG półprzewodnikowy) 30sek.(sensor NO2 elektrochemiczny) -Tlenek węgla CO : - I próg alarmowy - 40ppm - II próg alarmowy - 100ppm - Propan-butan LPG : I próg alarmowy / II próg alarmowy 10/30 %DGW - Dwutlenek azotu NO2 : I próg alarmowy / II próg alarmowy 3 / 6 ppm - RS485, protokół Modbus RTU Moduł główny : Moduł LPG/NO2 : - 20 do + 50 o C Do 90 %, bez kondensacji pary Materiał PS, stopień ochrony IP-33 dławice PG11-1szt. (zasilanie) i PG9-1szt. ( wyj. RS485) dławica PG16-1szt (podłączenie modułu LPG/NO2) dławica PG16 (do połączenia z modułem głównym) - Moduł główny : 132mm x 118mm x 56mm (z dławicami) - Moduł LPG/NO2 : 124mm x 118mm x 56mm (z dławicą i komorą pomiarową ) 220g moduł główny, 235g moduł LPG/NO2

6 Karta produktu Nr: Programowalny kontroler detekcji gazów DINster 3xRS 1E Programowalny kontroler detekcji gazów typu DINster 3xRS jest urządzeniem stacjonarnym, przeznaczonym do kontroli stanów detektorów jednogazowych typu unitox.co, dwugazowych typu DUOmaster, trójgazowych typu Tmaster, wizualizacji tych stanów oraz autonomicznego sterowania urządzeniami zewnętrznymi. W skład urządzeń zewnętrznych mogą wchodzić np. wentylatory, sygnalizatory optyczne, sygnalizatory dźwiękowe, itp. Swobodne programowanie i prosta obsługa urządzenia przez użytkownika, zapewnia pełną elastyczność i uniwersalność konstrukcji. Dzięki wbudowanemu zegarowi czasu rzeczywistego udostępniono m.in. takie funkcje jak okresowe przewietrzanie garażu czy ciągła rejestracja zdarzeń. Urządzenie DINster 3xRS należy stosować wszędzie tam, gdzie istnieje konieczność aktywnej ochrony życia i mienia przed skutkami awaryjnych wycieków gazów. Podstawowa wersja kontrolera DINster umożliwia podłączenie do 32 detektorów jednogazowych typu unitox.co, dwugazowch typu DUOmaster albo trójgazowych typu Tmaster, do 6 urządzeń sterowanych, zewnętrzny system wizualizacji (Np. PAG view lub inny z protokołem Modbus RTU). Urządzenie może być rozbudowywane przez dodatkowe moduły, np. przekaźnikowe (12 niezależnych wyjść typu NO/NC) stosowane m.in. w centralach modularpag. Parametry techniczne : Zasilanie Ilość obsługiwanych detektorów Rodzaj wejścia dla detektorów Wyjścia sterujące Rodzaj wyjść Komunikacja z użytkownikiem Komunikacja zdalna Wymiary (szer. x wys. x głęb.) Funkcje sterownika Dwie wersje: 11 15V DC albo V DC (trzyprogowych CO, dwuprogowych LPG, dwuprogowych NO2) Cyfrowe w standardzie RS485 (protokół Modbus RTU), izolowane galwanicznie 6 wyjść swobodnie konfigurowalnych NC, NO Wszystkie informacje użytkowe i programowania obrazowane są na wyświetlaczu o rozmiarach: 2 linie po 16 znaków alfanumerycznych. Urządzenie wyposażone jest w 4- ro przyciskową klawiaturę. Standardowo zainstalowany jest również sygnalizator akustyczny wewnątrz urządzenia. Łącze zewnętrzne typu RS485 z zaimplementowanym protokołem Modbus RTU. Złączki śrubowe -20 do +50 o C do 95 %, bez kondensacji pary na szynę DIN 160 mm x 90 mm x 53 mm - Centralę użytkownik może ustawić jako CO, CO+LPG lub CO+LPG+NO2. - Przekroczenie progów al. detektorów : Al1/Al2/Al3 (dla CO), Al1/Al2 (dla LPG), Al1/Al2 (dla NO2). - Awaria detektorów. - Okresowe przewietrzanie garażu. Dwa niezależne tryby przewietrzania: godzinowy i okresowy. 9 timerów ustawianych przez użytkownika. - Zegar czasu rzeczywistego. - Rejestracja zdarzeń. Rejestr pierścieniowy o pojemności 1000 zdarzeń z osobnymi hasłami dostępu do przeglądania i kasowania zawartości. Rejestr zawiera informacje osobno dla CO, LPG i NO2. - Algorytm sterowania programowany przez użytkownika. Ustawiane dowolne sterowanie przekaźników wyjściowych od dowolnego progu, dowolnego detektora, dowolnej jego części (CO, LPG, NO2). - Predefiniowany program sterowania. - Otwarta architektura dla zapewnienia rozbudowy kontrolera. - 3 niezależne kanały komunikacyjne RS Funkcja awarii.

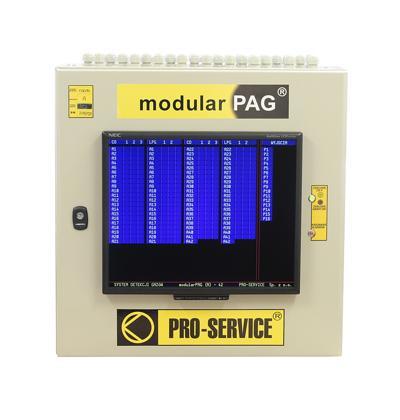

7 Karta produktu Nr: Skalowalna jednostka centralna modularpag 1C Skalowalna Jednostka Centralna typu modularpag jest urządzeniem stacjonarnym, przeznaczonym do kontroli stanów czujników gazowych, wizualizacji tych stanów oraz autonomicznego sterowania urządzeniami zewnętrznymi. W skład urządzeń zewnętrzach mogą wchodzić np. sygnalizatory optyczne, sygnalizatory dźwiękowe, zawory sterowane itp. Urządzenie modularpag należy stosować wszędzie tam, gdzie istnieje konieczność aktywnej ochrony życia i mienia przed skutkami awaryjnych wycieków gazów. Centrale konfigurowane są w zależności od potrzeb użytkownika. Konfiguracja obejmuje ilość i rodzaj kanałów wejściowych, ilość i rodzaj kanałów wyjściowych, kanały komunikacyjne, zasilanie oraz inne dodatkowe określone specjalnymi wymaganiami. Parametry techniczne : Zasilanie Wejścia pomiarowe Rodzaj wejść Wyjścia sterujące Rodzaj wyjść Komunikacja z użytkownikiem Komunikacja zdalna Budowa wewnętrzna Rodzaje modułów Wymiary (szer. x wys. x głęb.) Inne 230V~, urządzenie standardowo wyposażone jest w buforowe podtrzymanie akumulatorowe 12V= 120 wejść pomiarowych na każdy moduł sterujący Cyfrowe w standardzie RS485 lub analogowe w standardzie 4-20mA 12 wyjść swobodnie konfigurowalnych na każdy moduł wyjść przekaźnikowych NC, NO, napięciowe 12V=, napięciowe 24V=, specjalne wysokoprądowe impulsowe dla zaworów odcinających Wszystkie stany wejść pomiarowych i wyjść sterujących obrazowane są na kolorowym monitorze LCD. Urządzenie wyposażone jest w sygnalizację optyczną i dźwiękową z pamięcią. Do kasowania pamięci zainstalowany jest przycisk sterujący. Obsługa kanałów za pomocą myszy PS/2 Izolowane galwanicznie łącze zewnętrzne typu RS-485 z zaimplementowanym protokołem ModBUS/RTU Kompletny, okablowany zestaw modułów w obudowach na szynę DIN TS35 Procesor główny z wejściami detektorowymi RS-485, wejścia detektorowe 4-20mA, wyjścia przekaźnikowe, sygnalizacja optyczna LED, zasilacz buforowy, podtrzymanie akumulatorowe, oraz inne dodatkowe jak np. optoizolacja galwaniczna, moduł Ethernet wpusty kablowe typu PG11, ilość w zależności od konfiguracji urządzenia 0 do +50 o C do 95 %, bez kondensacji pary Centrale montowane są w standardowych metalowych szafkach instalacyjnych Dla central standardowych: 600mm x 600mm x 200mm. Dla urządzeń o większej zabudowie wewnętrznej, stosowane są szafy instalacyjne o wymiarach: 600 mm x 800mm x 250mm lub 600 mm x 1000mm x 250mm. Modularność urządzenia umożliwia swobodne dostosowanie ilości kanałów kontrolnopomiarowych do specyficznych potrzeb konkretnego klienta. Wybór takiej filozofii budowy pozwala również na elastyczne rozbudowywanie centrali w miarę wzrastających wymagań chronionego obiektu
