1 BUDOWNICTWO I KONSTRUKCJE INŻYNIERSKIE dr inż. Monika Siewczyńska

2 Plan wykładów 1. Podstawy projektowania 2. Elementy konstrukcji 3. Materiały budowlane 4. Rodzaje konstrukcji 5. Obiekty inżynierskie

3 Elementy budynku Fundamenty Ściany budynków Stropy i podłogi Dachy skośne Okna, drzwi, bramy Komunikacja Stropodachy Wykończenie wnętrz

4 Stropy i podłogi

5 Konstrukcja stropu Przenosi obciążenia na ściany Oddziela kondygnacje Tworzy podłoże dla podłogi Przegroda akustyczna i cieplna Zapobiega rozprzestrzenianiu się ognia

6 Obciążenie stropu Stałe: o o o o Ciężar własny Ciężar warstw podłogowych Ciężar ścianek działowych Czasem ciężar więźby dachowej Zmienne: o o Użytkowe Ciężar przestawnych ścianek działowych

7 Układ konstrukcyjny Oparcie na ścianach nośnych, podciągach i słupach Wieńce żelbetowe wraz z płytą stropową zapewniają usztywnienie przestrzenne budynku Znormalizowane rozpiętości stropów moduł budowlany Układ belek/zbrojenia głównego w kierunku krótszej rozpiętości lub układ krzyżowo zbrojony

8 Rodzaje stropów Żelbetowe monolityczne Żelbetowe zespolone Na belkach stalowych Żelbetowe gęstożebrowe Żelbetowe prefabrykowane (np. płyty kanałowe) Drewniane

9 Stropy żelbetowe Monolityczne pełne deskowanie, zbrojenie zalane betonem razem z wieńcami obwodowymi Zespolone typu Filigran płyta żelbetowa 5-7 cm dostosowana do kształtu ścian, zbrojenie dobrane do rozkładu obciążeń, na miejscu dokładane zbrojenie górne i zalewane betonem; płyta podpierana, jako deskowanie tracone

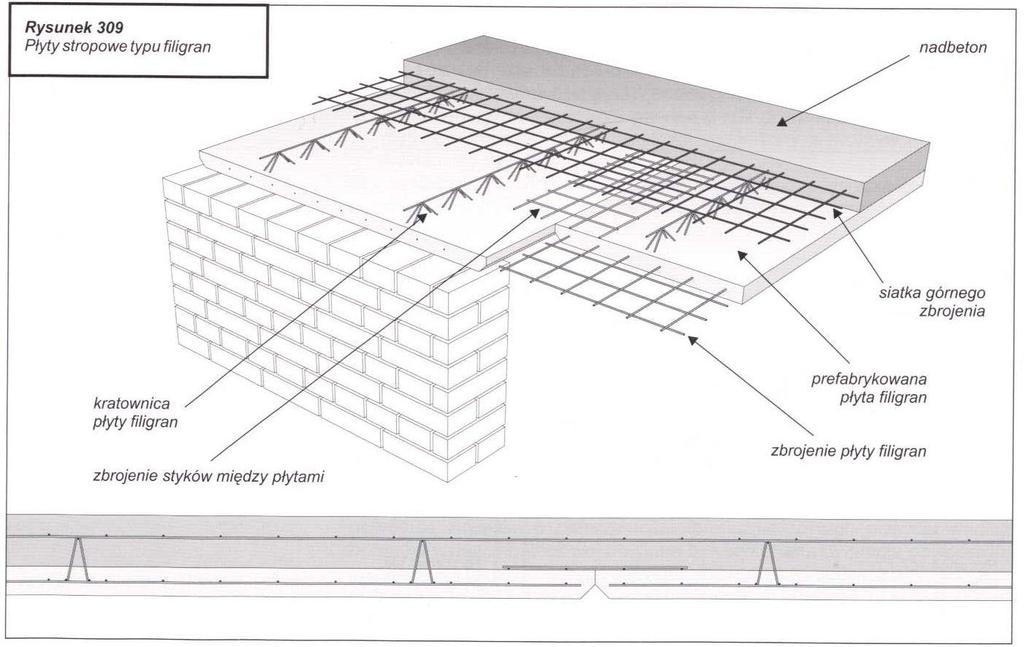

10 Strop filigran

11 Stropy żelbetowe Wieńce zbrojone podłużne, strzemiona Podciągi: ukryte lub wystające pod stropem Oparcie również na słupach

12 Stropy na belkach stalowych Płytowe wylewane na deskowaniu traconym z blach profilowanej Głównym elementem są belki stalowe oparte na podciągach i słupach stalowych

13 Stropy na belkach stalowych

14 Stropy na belkach stalowych

15 Stropy gęstożebrowe Elementem nośnym są belki żelbetowe układane w rozstawie do 90 cm (najczęściej cm) Pustaki są elementem wypełniającym (ceramiczne, keramzytowe, żwirobetonowe, z betonu lekkiego, gipsowe, styropianowe) Zbrojenie górne, wieńce, żebra i pustaki są na miejscu zalewane betonem tworzącym układ płyty żebrowej

16 Podział stropów gęstożebrowych Ze względu na sposób wykonania: o o Monolityczne betonowane wraz z żebrami na budowie Monoliyczno-prefabrykowane żebra są prefabrykowane, na budowie wylewa się nadbeton Ze względu na typ belek: o o o Belki żelbetowe Kratownicowe belki stalowe zabetonowane w stopkach żelbetowych Belki ceramiczno-betonowe

17 Strop Akremana Pustaki ceramiczne o różnych wysokościach układane na styk, żebra zbrojone i wylewane wraz z płytą i wieńcami na budowie Deskowanie pod każdym żebrem

18 Strop Akremana

19 Strop DZ Pustaki betonowe (cięższe, ale strop ma większą wytrzymałość większe rozpiętości), belki żelbetowe prefabrykowane, nadbeton

20 Strop DZ

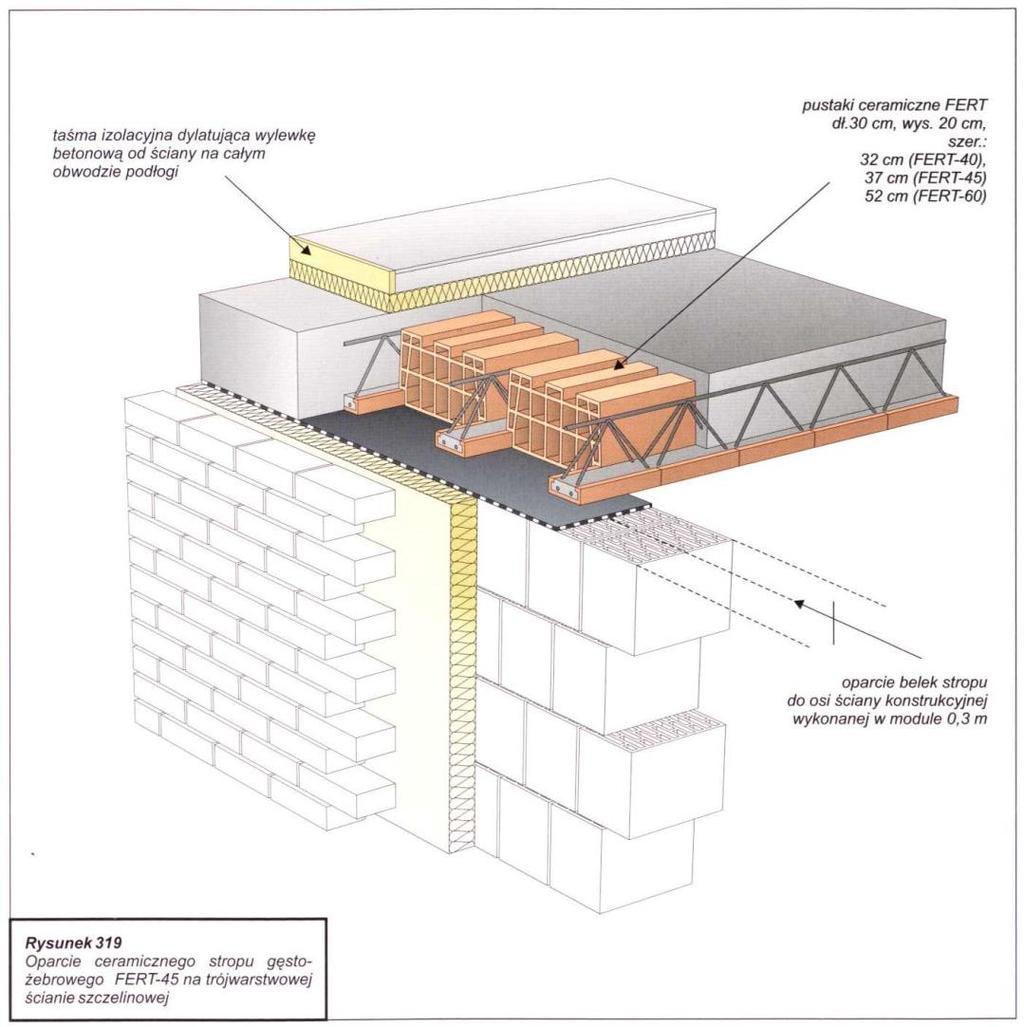

21 Strop Fert Pustaki ceramiczne, belki kratownicowe zabetonowane w ceramicznych stopkach, płyta nadbetonu

22 Strop Fert

23 Strop Porotherm Pustaki ceramiczne, belki kratownicowe zabetonowane w ceramicznych stopkach, płyta nadbetonu, kształtki ceramiczne i izolacja termiczna wieńca minimalizują wpływ mostka termicznego w poziomie wieńca stropowego

24 Strop Porotherm

25 Elementy dodatkowe stropów gęstożebrowych Wzmocnienia pod ściankami działowymi lub słupami dachu podwójne żeberko stropowe lub przy większych obciążeniach podciąg ukryty Żebro rozdzielcze w stropach o większej rozpiętości by zapobiec klawiszowaniu belek (3-4,5m jedno, 4-6m dwa żebra)

26 Elementy dodatkowe stropów gęstożebrowych

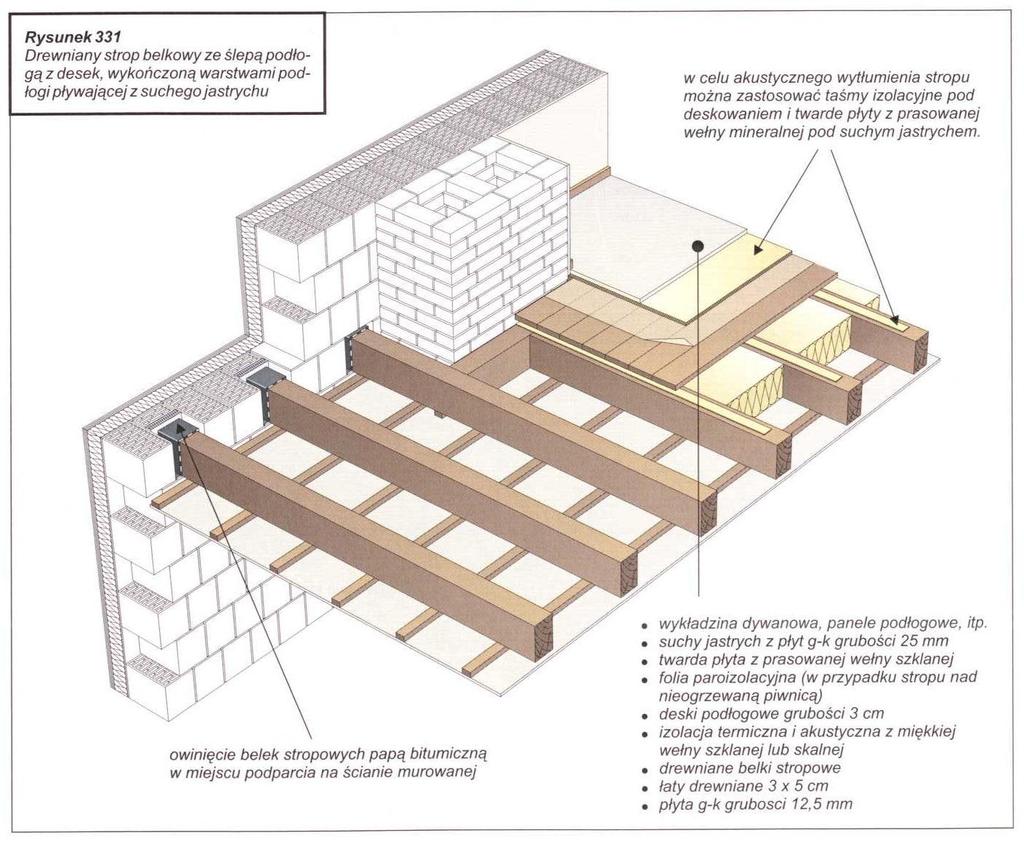

27 Strop drewniany Wymiary belek zależą od obciążenia stropu przy większych kratownice drewniane Głębokość oparcia belki na murze = wysokości Miejsce podparcia owinięte papą, z pominięciem czoła belki, pozostawiony luz umożliwiając odparowanie wilgoci

28 Strop drewniany

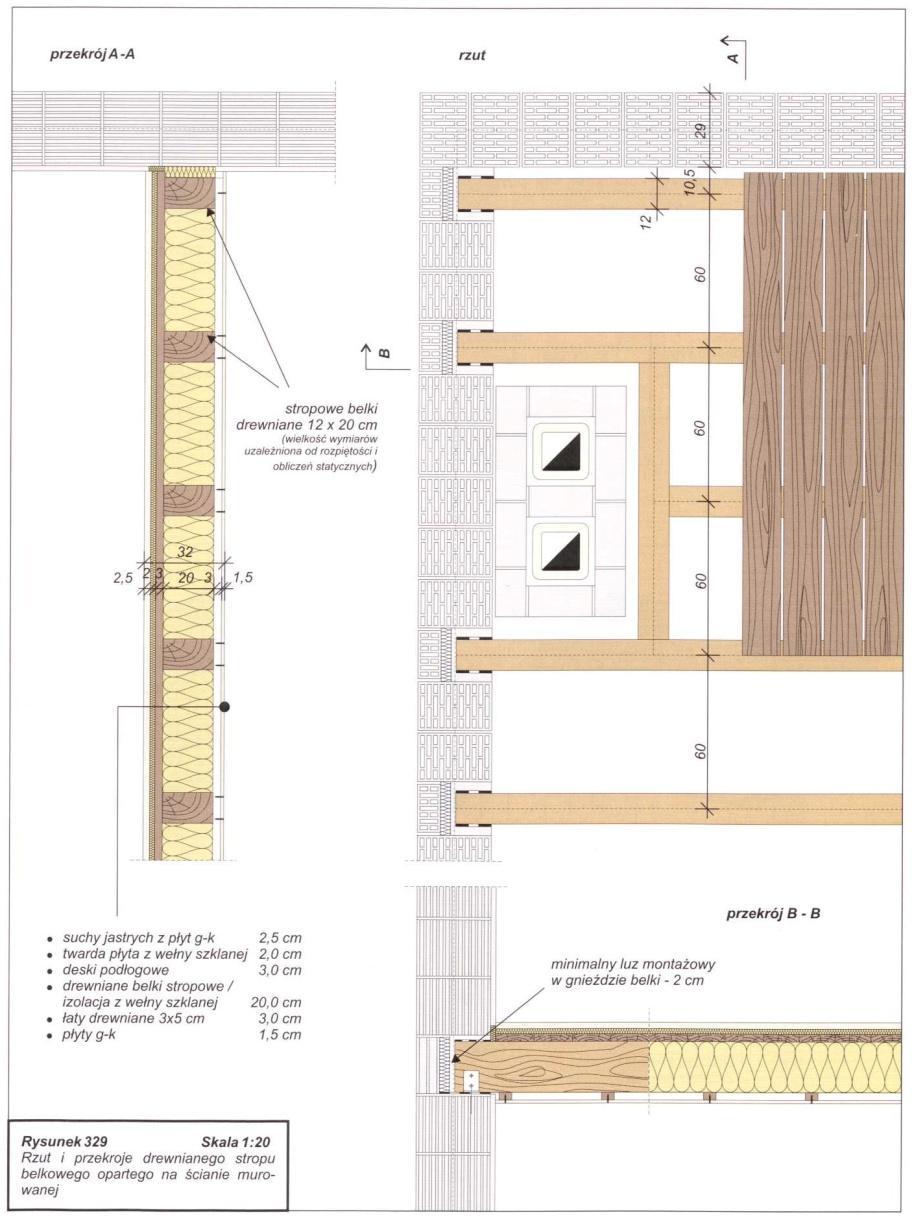

29 Strop drewniany Drewniane belki oparte na murze wymagają kotwienia w ścianach stężenie murów przed rozporem, stabilizuje układ ścian i stropów

30 Strop drewniany Omijanie kominów

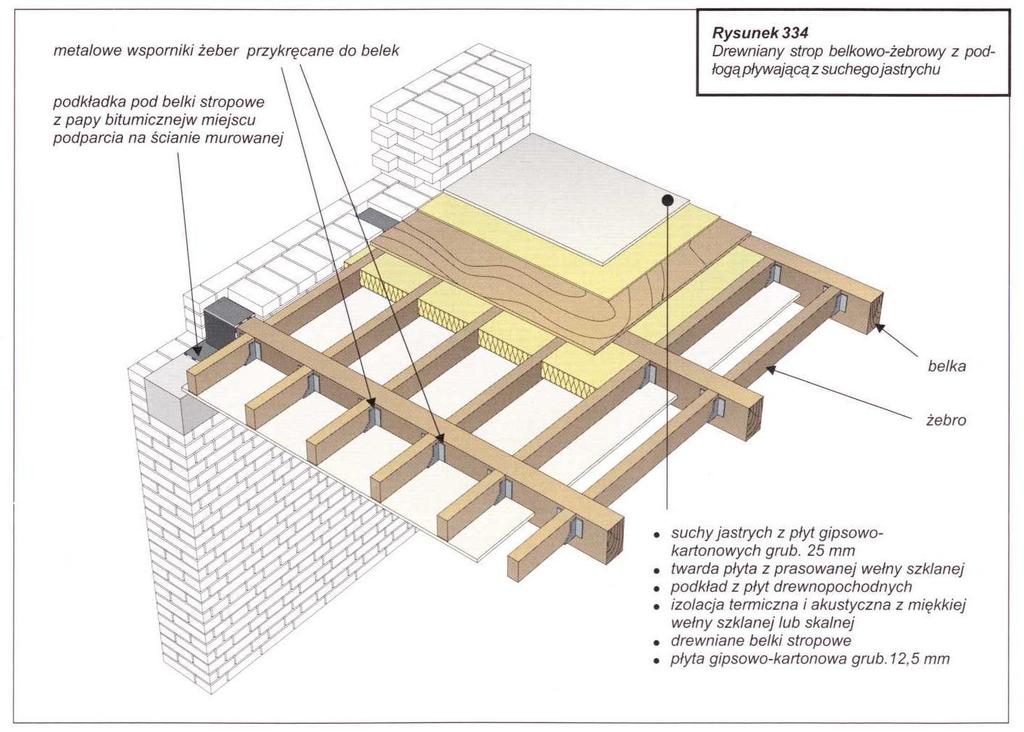

31 Strop drewniany

32 Strop drewniany Zabezpieczenie stropu przed ogniem: Wykonanie jako warstwy podłogowej gładzi cementowej grubości 3-5cm Opłytowanie sufitu z płyt gipsowokartonowych w wersji ognioodpornej

33 Strop drewniany Izolacja akustyczna lekkich drewnianych stropów Podłoga pływająca wylewka cementowa na podkładzie z hydrofobizowanej wełny skalnej styropianu Wykonanie sufitu z płyt g-k na konstrukcji niezależnej z izolacją z wełny szklanej lub skalnej

34 Strop drewniany Zabezpieczenie przed drganiami lekkie stropy drewniane o dużych rozpiętościach podatne są na drgania i wibracje: Dociążenie stropu podkładem podłogowym 3-4cm z zaprawy cementowej lub suchego jastrychu Dociążenie konstrukcji sufitu piaskiem wymieszanym z cementem na folii (wchłania wilgoć nie jest sypki)

35 Schody żelbetowe

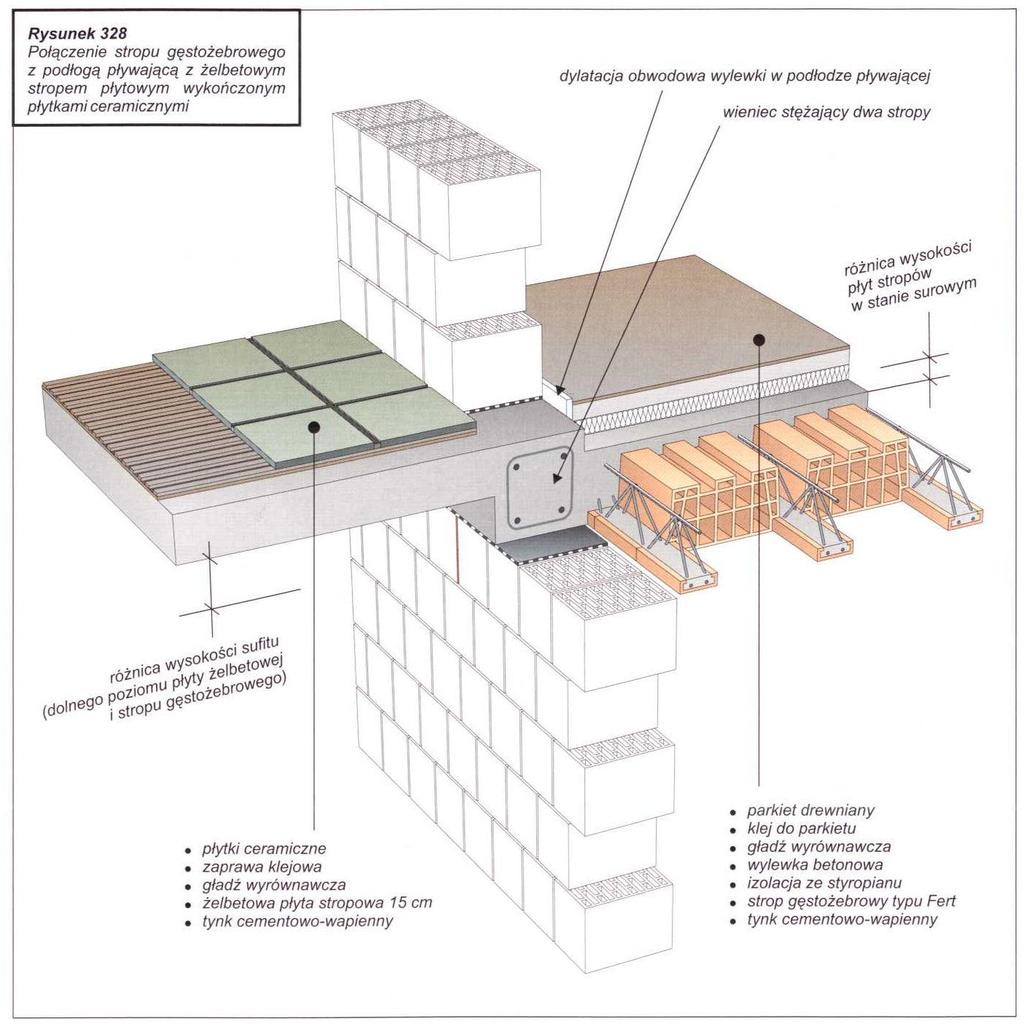

36 Połączenie różnych konstrukcji stropu Różnice poziomów Płyty tarasów na piętrze

37 Podłogi

38 Konstrukcja podłogi na stropie Podłoga pływająca na całym obwodzie i na obrzeżach warstwa nośna oddzielona jest od stropu materiałem izolacyjnym: Warstwa wykończeniowa (płytki, parkiet, panele, wykładzina, itp.) o Pod panelami pianka lub płyty eko izolacja akustyczna, niwelowanie nierówności podłoża o Pod płytkami warstwa kleju Płyta betonowa o grubości ok. 5 cm zbrojona siatką stalową rozkłada obciążenie na większą powierzchnię, zabezpiecza przed pękaniem Główna izolacja akustyczna najczęściej styropian np. 3cm

39 Podłoga pływająca

40 Ogrzewanie podłogowe Kable lub rury grzewcze zatopione w warstwie betonowej akumulującej ciepło, odizolowanej od dołu w celu zminimalizowania strat ciepła Warstwa wykańczająca nie powinna izolować termicznie lepsze są płytki ceramiczne lub kamienne

41 Ogrzewanie podłogowe

42 Podłoga z desek na legarach Legary ułożone na stropie na przekładce z papy, pomiędzy nimi np. wełna mineralna izolacja akustyczna, na legarach deski

43 Podłoga z desek na legarach

44 Suchy jastrych Pojedyncze płyty gipsowo-włóknowe lub gipsowokartonowe układane mijankowo Elementy zespolone ze złączem na pióro-wpust

45 Suchy jastrych

46 Modułowe podłogi podniesione Bezpośredni dostęp do przestrzeni podpodłogowej Miejsce na prowadzenie instalacji Możliwość użytkowania już 24h po wykonaniu Łatwe do wymiany elementy

47 Modułowe podłogi podniesione

48 Podłoga podniesiona Przegroda ogniowa w podłodze podniesionej

49 Posadzki przemysłowe - betonowe Duże obciążenie mechaniczne Słaba odporność na chemikalia konieczność stosowania posypek utwardzających zacieranych na gładko lub impregnatów żywicznych

50 Posadzki przemysłowe - żywiczne Wykonywane na posadzce betonowej ogranicza pylenie Rodzaje: kompozytowe, polimerowe, epoksydowe Wykończenie dekoracyjne
