ProcessMaster FEP610 Przepływomierz elektromagnetyczny
|
|
- Paweł Zalewski
- 6 lat temu
- Przeglądów:
Transkrypt
1 Change from one to two columns Arkusz danych DS/FEP61-PL Rev. A ProcessMaster FEP61 Przepływomierz elektromagnetyczny Nowy przepływomierz: Pierwszy wybór do wszystkich standardowych zastosowań przemysłowych. Measurement made easy Jednorodny wygląd ABB i koncepcja obsługi Funkcja Easy Set-up Łatwa, przyjazna dla użytkownika konfiguracja podczas uruchamiania Obsługa przez przednią szybkę za pomocą przycisków pojemnościowych Obracany wyświetlacz z podświetleniem LCD Informacje na wyświetlaczu z możliwością konfiguracji SensorApplicationMemory Bezpieczny zapis danych kalibracji i aplikacji Szybka wymiana przetwornika pomiarowego bez programowania od nowa Weryfikacja i diagnostyka online Łatwa kontrola dzięki technologii Fingerprint odniesienie do stanu nowości Monitorowanie interwałów serwisowych z komunikatami alarmowymi Testy działania i symulacje dla wszystkich wyjść Tekstowe komunikaty diagnostyczne na wyświetlaczu Stałe automonitorowanie przetwornika pomiarowego, czujnika i procesu Teksty pomocnicze zależne od diagnostyki w celu szybkiego i dokładnego usunięcia błędu Jeden przetwornik pomiarowy do wszystkich wersji Konstrukcja kompaktowa lub oddzielona Z wyświetlaczem LCD lub bez Zasilacz szerokozakresowy do uniwersalnego zastosowania Sygnały wyjściowe z możliwością łatwego dopasowania Wyjście prądowe Dwa wyjścia cyfrowe z możliwością pełnej konfiguracji Solidna konstrukcja czujnika do surowych warunków otoczenia Sprawdzony w praktyce Hermetycznie uszczelniony czujnik optymalna ochrona przed parą, wstrząsami i korozją Idealnie nadaje się do zastosowań w przemyśle technologicznym Szeroki wybór okładzin, przystosowany do rodzaju przemysłu, odporny na zużycie, długa żywotność Różne materiały elektrody, odporny na działanie substancji chemicznych, długi okres eksploatacji Uproszczone zarządzanie częściami zamiennymi Znaczne obniżenie kosztów Uproszczone tworzenie zapasów części zamiennych
2 Change from two to one column ProcessMaster FEP61 Przepływomierz elektromagnetyczny Firma ABB jest jedną z wiodących firm na rynku międzynarodowym zajmujących się projektowaniem oraz produkcją urządzeń do przemysłowych sterowników procesowych, pomiarów przepływu, analizy gazu i cieczy oraz zastosowań środowiskowych. Sieć placówek na całym świecie oraz bogaty serwis w połączeniu z profesjonalną wiedzą na temat systemów aplikacji sprawiają, że światowy lider w branży automatyzacji procesów firma ABB jest głównym dostawcą produktów z zakresu techniki pomiarów przepływu. Wstęp Standard dla przemysłu procesowego ProcessMaster został tak skonstruowany, aby spełniać wysokie wymagania stawiane nowoczesnym przepływomierzom. Modułowa koncepcja przyrządu gwarantuje elastyczność stosowania, tanią eksploatację, długi okres użytkowania i minimalną konserwację. Nowoczesne funkcje diagnozy Urządzenie stale monitoruje własną integralność oraz działanie. W przypadku przekroczenia wartości granicznych następuje wygenerowanie odpowiedniego komunikatu alarmowego. Warunki krytyczne są rozpoznawane we właściwym czasie, dzięki czemu można podjąć odpowiednie działania. Powoduje to zwiększenie produktywności i skrócenie czasów przestoju. Klasyfikacja komunikatów stanu odpowiada zaleceniom NAMUR. W przypadku wystąpienia błędu na wyświetlaczu pojawiają się jednoznaczne komunikaty tekstowe, które w znacznym stopniu ułatwiają i przyspieszają usunięcie błędu. Zapewnia to maksymalne bezpieczeństwo procesu. Intuicyjna i łatwa nawigacja Przyjazny dla użytkownika pulpit obsługi umożliwia szybkie i łatwe wprowadzanie danych wszystkich parametrów procesowych. Funkcja Easy Set-up krok po kroku prowadzi użytkownika po menu, dzięki czemu można bardzo szybko skonfigurować wszystkie parametry. Podczas konfiguracji na wyświetlaczu pojawia się wartość graniczna każdego parametru, wszelkie próby dokonania niedopuszczalnej komunikacji są odrzucane. Uniwersalny przetwornik pomiarowy wydajny i elastyczny Wszystkie wersje produktów wyposażono w ten sam układ elektroniczny, aby obniżyć koszty utrzymania stanów magazynowych i części zamiennych. Ten sam panel wsuwany przetwornika pomiarowego można zastosować do urządzeń kompaktowych lub zdalnych. Jest on wyposażony w wyjścia prądowe, stanu i impulsowe. Wyświetlacz graficzny z podświetleniem tła można w łatwy sposób obrócić o 27, aby ekipy pracujące na miejscu mogły go sobie dopasować odpowiednio do potrzeb. Obsługa TTG (Through The Glass) umożliwia szybkie wprowadzanie danych dla specyficznych parametrów za pomocą lokalnego pulpitu użytkownika. Uniwersalny interfejs HMI (interfejs człowiek-maszyna) firmy ABB ułatwia obsługę, konserwację i szkolenie; pozwala to na obniżenie kosztów eksploatacji oraz zapewnienie użytkownikowi analogicznego sposobu obsługi wszystkich urządzeń. 2 DS/FEP61-PL Rev. A ProcessMaster FEP61

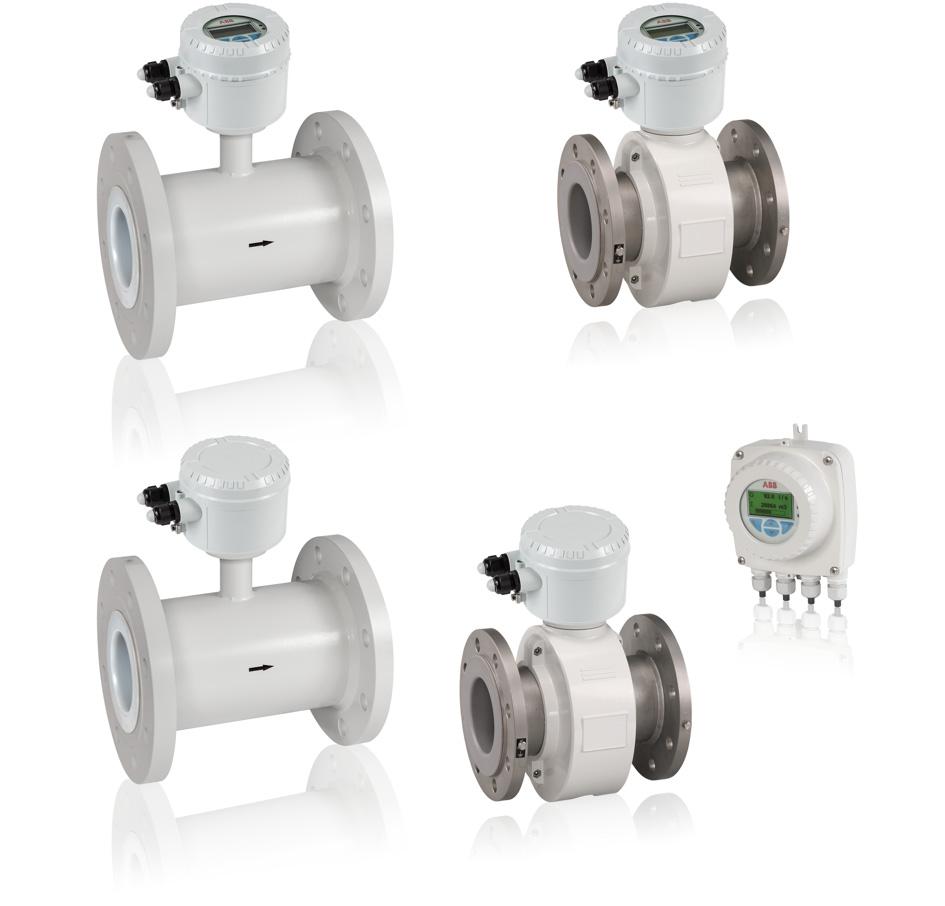

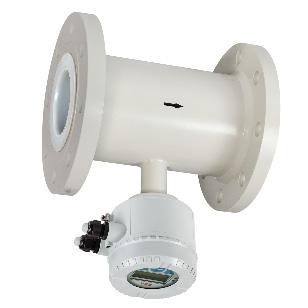

3 Przegląd modeli Czujnik pomiarowy Konstrukcja kompaktowa Konstrukcja oddzielona 1 FEP611 2 FEP611 1 FEP612 2 FEP612 3 FET612 G121 Rys. 1: Formy konstrukcyjne 1 Czujnik pomiarowy, Design Level A (DN 3 2) 2 Czujnik pomiarowy, Design Level B (DN 25 6) 3 Zewnętrzny przetwornik pomiarowy Czujnik pomiarowy Model Konstrukcja Dokładność pomiaru dla cieczy Dopuszczalna temperatura medium ProcessMaster FEP611, FEP612 Konstrukcja kompaktowa, konstrukcja oddzielona,5 % wartości mierzonej C ( F) pomiarowego T medium Minimalna przewodność > 2 μs/cm, (2 μs/cm dla wody zdemineralizowanej) Stopień ciśnienia nominalnego PN 1 4; ASME CL 15, 3; JIS 1K Średnica nominalna DN (1/ ) Przyłącze procesowe Kołnierz 1) zgodny z DIN, ASME lub JIS: Materiał przyłącza procesowego Stal, odlew ze stali, stal nierdzewna Materiał okładziny Ebonit (DN ), guma miękka (DN ), PTFE (DN ), PFA (DN ), ETFE (DN ) Materiał elektrody Stal nierdzewna, Hastelloy B, Hastelloy C, platyna-iryd, tantal, tytan Stopień ochrony IP Konstrukcja kompaktowa: IP 65 / IP 67 Konstrukcja oddzielona: IP 65 / IP 67 / IP 68 (tylko dla czujnika pomiarowego) Dopuszczenia Dyrektywa dotycząca urządzeń ciśnieniowych 214/68/UE CRN (Canadian Reg.Number) Inne dopuszczenia Ocena zgodności wg kategorii III, grupa płynów 1 Na zamówienie Na stronie lub na zamówienie. 1) Informacje dotyczące grubości kołnierza, patrz rozdział Wymiary na stronie 17. ProcessMaster FEP61 DS/FEP61-PL Rev. A 3
4 ProcessMaster FEP61 Przepływomierz elektromagnetyczny Przetwornik pomiarowy Model FET612 Konstrukcja Konstrukcja kompaktowa (patrz Rys. 1), konstrukcja oddzielona. Stopień ochrony IP IP 65 / IP 67 Długość kabla sygnałowego Maksymalnie 5 m (164 ft), tylko w konstrukcji oddzielonej Zasilanie elektryczne V AC (-15 / +1 %), V DC (-1 % / +1 %) Wyjścia Wyjście prądowe: 4 / 2 ma, aktywne Wyjście cyfrowe 1: pasywne, z możliwością konfiguracji jako wyjście impulsów, częstotliwości lub przełączające Wyjście cyfrowe 2: pasywne, z możliwością konfiguracji jako wyjście impulsów lub przełączające Wyświetlacz lokalny Wyświetlacz graficzny, z możliwością konfiguracji (opcja) Dopuszczenia Inne dopuszczenia Na stronie lub na zamówienie. Change from one to two columns Zasada pomiaru Podstawą magnetyczno-elektrycznego pomiaru przepływu jest prawo indukcji Faradaya. Jeśli w polu magnetycznym porusza się przewodnik, indukowane jest w nim napięcie U₁ D B y E v x z G12 Rys. 2: Schemat przepływomierza magnetyczno-indukcyjnego 1 Cewka magnetyczna 2 Rura pomiarowa na poziomie elektrody 3 Elektroda pomiarowa W przypadku techniczno-sprzętowego wykorzystania tej zasady pomiaru przewodzące medium pomiarowe przepływa przez rurę, w której jest wytwarzane pole magnetyczne, prostopadle do kierunku przepływu (patrz schemat Rys. 2). Napięcie indukowane w medium pomiarowym jest odbierane przez dwie rozmieszczone na wprost siebie elektrody. Zmierzone napięcie jest proporcjonalne do indukcji magnetycznej, odległości między elektrodami oraz średniej prędkości przepływu. Jeśli uwzględni się fakt, że indukcja magnetyczna i odległość między elektrodami są wartościami stałymi, powstaje proporcja między napięciem pomiarowym a średnią prędkością przepływu. Z obliczenia przepływu objętości wynika, że napięcie pomiarowe jest linearne i proporcjonalne do przepływu objętości. W przetworniku objętości indukowane napięcie pomiarowe ulega przetworzeniu na znormalizowane sygnały analogowe i cyfrowe. 2 D 1 qv v 4 U ~ B D v U 1 napięcie pomiarowe B indukcja magnetyczna D odstęp elektrod U ~ qv 1 v średnia prędkość przepływu qv przepływ objętościowy 4 DS/FEP61-PL Rev. A ProcessMaster FEP61
5 Czujnik pomiarowy Powtarzalność, czas reakcji Dokładność pomiaru Warunki referencyjne Zgodnie z EN 2914 Temperatura medium pomiarowego Temperatura otoczenia Zasilanie elektryczne Warunki montażu Faza nagrzewania 2 C (68 F) ±2 K 2 C (68 F) ±2 K Napięcie znamionowe zgodne z tabliczką znamionową U = ±1 %, częstotliwość f = ±1 % Na dopływie > 1 x DN prosty odcinek rury Na odpływie > 5 x DN prosty odcinek rury 3 minut Powtarzalność,11 % wartości pomiarowej, tmeas = 1 s, v = m/s Czas reakcji 1) Jako funkcja skokowa % 5 2 ms przy częstotliwości wzbudzenia 25 Hz 5 4 ms przy częstotliwości wzbudzenia 12.5 Hz 5 5 ms przy częstotliwości wzbudzenia 6.25 Hz 1) Dla wyjścia prądowego przy tłumieniu przez,2 sekundy. Odchylenie pomiaru i powtarzalność Dokładność pomiaru A 4 [%] B [%] 1 [m/s] G1238 Rys. 3: Dokładność pomiaru A Dokładność ± wartości pomiarowej w % B Prędkość przepływu v w m/s, Q / QmaxDN w % Wyjście impulsowe ±,5 % wartości pomiarowej, ±,2 % Q max DN 1) 1) Q max DN: patrz tabela w rozdziale Tabela zakresu pomiarowego na stronie 8. Wyjście prądowe Jak wyjście impulsowe ±,1 % wartości mierzonej +,1 ma. ProcessMaster FEP61 DS/FEP61-PL Rev. A 5
6 Change from two to one column ProcessMaster FEP61 Przepływomierz elektromagnetyczny Dopuszczalne drgania przewodu rurowego Zgodnie z EN Dotyczy czujników pomiarowych o konstrukcji oddzielnej i kompaktowej. Maksymalne wychylenie:,15 mm (,6 inch) w zakresie częstotliwości Hz Maksymalne przyspieszenie: 2 g w zakresie częstotliwości Hz Stopień ochrony IP IP 65 / IP 67 zgodnie z EN 6529 IP 68 zgodnie z EN 6529 (tylko w przypadku konstrukcji oddzielnej) Kabel sygnałowy Tylko w konstrukcji oddzielonej. Maksymalna długość przewodu sygnałowego między czujnikiem pomiarowym a przetwornikiem pomiarowym wynosi 5 m (164 ft). Przewody sygnałowe o długości 5 m (16,4 ft) wchodzą w zakres dostawy. Jeżeli jest wymagana długość powyżej 5 m (16,4 ft), przewód sygnałowy można zamówić osobno (numer katalogowy: D173D31U1). Dane temperaturowe Temperatura przechowywania C ( F) Zakres temperatury urządzenia zależy od wielu czynników. Czynnikami są: temperatura medium pomiarowego T medium, temperatura otoczenia T amb., ciśnienie robocze P medium, materiał powłoki oraz dopuszczenia dla ochrony przeciwwybuchowej. Maksymalnie dopuszczalna temperatura czyszczenia Medium CIP Okładzina Temperatura czyszczenia Para wodna PTFE, PFA 15 C (32 F) Płyn czyszczący PTFE, PFA 14 C (284 F) Podana maksymalna temperatura czyszczenia dotyczy maksymalnej temperatury otoczenia wynoszącej 25 C (77 F). Jeżeli temperatura otoczenia przekroczy wartość > 25 C (> 77 F), należy potrącić różnicę temperatur w stosunku do aktualnej temperatury otoczenia od maksymalnej temperatury czyszczenia. Czas oddziaływania podanej, maksymalnej temperatury otoczenia może wynosić maksymalnie 6 minut. 6 DS/FEP61-PL Rev. A ProcessMaster FEP61
7 Maksymalna temperatura otoczenia w zależności od temperatury medium pomiarowego Konstrukcja kompaktowa Materiał Materiał Temperatura otoczenia (T amb. ) Temperatura medium pomiarowego T medium okładziny kołnierza Minimum Maksimum Ebonit Stal -1 C (14 F) 6 C (14 F) -1 C (14 F) -5 C (23 F) 1) 85 C (185 F) 2) 8 C (176 F) 1) Ebonit Stal nierdzewna -15 C (5 F) 6 C (14 F) -15 C (5 F) -5 C (23 F) 1) 85 C (185 F) 2) 8 C (176 F) 1) Guma miękka Stal -1 C (14 F) 6 C (14 F) -1 C (14 F) 6 C (14 F) Guma miękka Stal nierdzewna -15 C (5 F) 6 C (14 F) -15 C (5 F) 6 C (14 F) PTFE Stal -1 C (14 F) 6 C (14 F) -1 C (14 F) 85 C (185 F) -1 C (14 F) 3 C (86 F) -1 C (14 F) 13 C (266 F) PTFE Stal nierdzewna -2 C (-4 F) 6 C (14 F) -25 C (-13 F) 85 C (185 F) -2 C (-4 F) 3 C (86 F) -25 C (-13 F) 13 C (266 F) PFA Stal -1 C (14 F) 6 C (14 F) -1 C (14 F) 85 C (185 F) -1 C (14 F) 3 C (86 F) -1 C (14 F) 13 C (266 F) PFA Stal nierdzewna -2 C (-4 F) 6 C (14 F) -25 C (-13 F) 85 C (185 F) -2 C (-4 F) 3 C (86 F) -25 C (-13 F) 13 C (266 F) ETFE Stal -1 C (14 F) 6 C (14 F) -1 C (14 F) 85 C (185 F) -1 C (14 F) 3 C (86 F) -1 C (14 F) 13 C (266 F) ETFE Stal nierdzewna -2 C (-4 F) 6 C (14 F) -25 C (-13 F) 85 C (185 F) -2 C (-4 F) 3 C (86 F) -25 C (-13 F) 13 C (266 F) 1) Tylko dla produkcji w Chinach. 2) Dla czujników pomiarowych z Design Level B i okładziną ebonitową obowiązuje obniżona maksymalna temperatura medium pomiarowego 8 C (176 F). Konstrukcja oddzielona Materiał Materiał Temperatura otoczenia (T amb. ) Temperatura medium pomiarowego T medium okładziny kołnierza Minimum Maksimum Minimum Maksimum Ebonit Stal -1 C (14 F) 6 C (14 F) -1 C (14 F) -5 C (23 F) 1) 9 C (194 F) 2) 8 C (176 F) 1) Ebonit Stal nierdzewna -15 C (5 F) 6 C (14 F) -15 C (5 F) -5 C (23 F) 1) 9 C (194 F) 2) 8 C (176 F) 1) Guma miękka Stal -1 C (14 F) 6 C (14 F) -1 C (14 F) 6 C (14 F) Guma miękka Stal nierdzewna -15 C (5 F) 6 C (14 F) -15 C (5 F) 6 C (14 F) PTFE Stal -1 C (14 F) 6 C (14 F) -1 C (14 F) 13 C (266 F) PTFE Stal nierdzewna -25 C (-13 F) 6 C (14 F) -25 C (-13 F) 13 C (266 F) PFA Stal -1 C (14 F) 6 C (14 F) -1 C (14 F) 13 C (266 F) PFA Stal nierdzewna -25 C (-13 F) 6 C (14 F) -25 C (-13 F) 13 C (266 F) ETFE Stal -1 C (14 F) 6 C (14 F) -1 C (14 F) 13 C (266 F) ETFE Stal nierdzewna -25 C (-13 F) 6 C (14 F) -25 C (-13 F) 13 C (266 F) 1) Tylko dla produkcji w Chinach. 2) Dla czujników pomiarowych z Design Level B i okładziną ebonitową obowiązuje obniżona maksymalna temperatura medium pomiarowego 8 C (176 F). ProcessMaster FEP61 DS/FEP61-PL Rev. A 7
8 Change from one to two columns ProcessMaster FEP61 Przepływomierz elektromagnetyczny Tabela zakresu pomiarowego Wartość krańcowa zakresu pomiarowego daje się ustawiać między,2 x Q max DN i 2 x Q max DN. Średnica nominalna Minimalna wartość krańcowa zakresu pomiarowego Q max DN Maksymalna wartość zakresu pomiarowego DN cale,2 x Q max DN (,2 m/s) 1 m/s 2 x Q max DN ( 2 m/s) 3 1/1,8 l/min (,2 US gal/min) 4 l/min (1,6 US gal/min) 8 l/min (2,11 US gal/min) 4 5/32,16 l/min (,4 US gal/min) 8 l/min (2,11 US gal/min) 16 l/min (4,23 US gal/min) 6 1/4,4 l/min (,11 US gal/min) 2 l/min (5,28 US gal/min) 4 l/min (1,57 US gal/min) 8 5/16,6 l/min (,16 US gal/min) 3 l/min (7,93 US gal/min) 6 l/min (15,85 US gal/min) 1 3/8,9 l/min (,24 US gal/min) 45 l/min (11,9 US gal/min) 9 l/min (23,78 US gal/min) 15 1/2 2 l/min (,53 US gal/min) 1 l/min (26,4 US gal/min) 2 l/min (52,8 US gal/min) 2 3/4 3 l/min (,79 US gal/min) 15 l/min (39,6 US gal/min) 3 l/min (79,3 US gal/min) l/min (1,6 US gal/min) 2 l/min (52,8 US gal/min) 4 l/min (16 US gal/min) /4 8 l/min (2,11 US gal/min) 4 l/min (16 US gal/min) 8 l/min (211 US gal/min) 4 1 1/2 12 l/min (3,17 US gal/min) 6 l/min (159 US gal/min) 12 l/min (317 US gal/min) 5 2 1,2 m 3 /h (5,28 US gal/min) 6 m 3 /h (264 US gal/min) 12 m 3 /h (528 US gal/min) /2 2,4 m 3 /h (1,57 US gal/min) 12 m 3 /h (528 US gal/min) 24 m 3 /h (157 US gal/min) 8 3 3,6 m 3 /h (15,9 US gal/min) 18 m 3 /h (793 US gal/min) 36 m 3 /h (1585 US gal/min) 1 4 4,8 m 3 /h (21,1 US gal/min) 24 m 3 /h (157 US gal/min) 48 m 3 /h (2113 US gal/min) ,4 m 3 /h (37 US gal/min) 42 m 3 /h (1849 US gal/min) 84 m 3 /h (3698 US gal/min) m 3 /h (52,8 US gal/min) 6 m 3 /h (2642 US gal/min) 12 m 3 /h (5283 US gal/min) ,6 m 3 /h (95,1 US gal/min) 18 m 3 /h (4755 US gal/min) 216 m 3 /h (951 US gal/min) m 3 /h (159 US gal/min) 18 m 3 /h (7925 US gal/min) 36 m 3 /h (1585 US gal/min) m 3 /h (211 US gal/min) 24 m 3 /h (1567 US gal/min) 48 m 3 /h (21134 US gal/min) m 3 /h (291 US gal/min) 33 m 3 /h (14529 US gal/min) 66 m 3 /h (2959 US gal/min) m 3 /h (396 US gal/min) 45 m 3 /h (19813 US gal/min) 9 m 3 /h (39626 US gal/min) m 3 /h (528 US gal/min) 6 m 3 /h (26417 US gal/min) 12 m 3 /h (52834 US gal/min) m 3 /h (581 US gal/min) 66 m 3 /h (2959 US gal/min) 132 m 3 /h (58117 US gal/min) m 3 /h (845 US gal/min) 96 m 3 /h (42268 US gal/min) 192 m 3 /h (84535 US gal/min) m 3 /h (1162 US gal/min) 132 m 3 /h (58118 US gal/min) 264 m 3 /h ( US gal/min) m 3 /h (1374 US gal/min) 156 m 3 /h (68685 US gal/min) 312 m 3 /h ( US gal/min) m 3 /h (1585 US gal/min) 18 m 3 /h (79252 US gal/min) 36 m 3 /h (15853 US gal/min) m 3 /h (2113 US gal/min) 24 m 3 /h (15669 US gal/min) 48 m 3 /h ( US gal/min) m 3 /h (2378 US gal/min) 27 m 3 /h ( US gal/min) 54 m 3 /h ( US gal/min) m 3 /h (2712 US gal/min) 38 m 3 /h (13568 US gal/min) 616 m 3 /h ( US gal/min) m 3 /h (338 US gal/min) 33 m 3 /h ( US gal/min) 66 m 3 /h (29589 US gal/min) m 3 /h (3698 US gal/min) 42 m 3 /h (18492 US gal/min) 84 m 3 /h ( US gal/min) m 3 /h (4755 US gal/min) 54 m 3 /h ( US gal/min) 18 m 3 /h (47551 US gal/min) m 3 /h (5548 US gal/min) 63 m 3 /h ( US gal/min) 126 m 3 /h ( US gal/min) m 3 /h (634 US gal/min) 72 m 3 /h (3176 US gal/min) 144 m 3 /h (63413 US gal/min) m 3 /h (7925 US gal/min) 9 m 3 /h ( US gal/min) 18 m 3 /h ( US gal/min) m 3 /h (139 US gal/min) 114 m 3 /h (51927 US gal/min) 228 m 3 /h (13853 US gal/min) 8 DS/FEP61-PL Rev. A ProcessMaster FEP61
9 Przyłącza procesowe Przegląd dostępnych wariantów przyłączy procesowych patrz rozdział Przegląd modeli na stronie 3. Długość wbudowania Przyrządy kołnierzowe odpowiadają długościom montażowym ustalonym zgodnie z VDI/VDE 2641, ISO lub DVGW (arkusz roboczy W42, konstrukcja WP, ISO 464 krótka). Dodatkowe informacje znajdują się w rozdziale Wymiary na stronie 17. Materiały Części mające kontakt z medium Część Standardowa Opcja Materiał okładziny PTFE, PFA, ETFE, ebonit, guma miękka Elektroda pomiarowa i uziemiająca w przypadku materiału okładziny: Ebonit Guma miękka PTFE, PFA, ETFE Pierścień uziemiający Pierścień ochronny Stal chromowo-niklowa (AISI 316Ti) Stal chromowo-niklowa (AISI 94L) Stal nierdzewna Stal nierdzewna Hastelloy B-3 (2.46), Hastelloy C-4 (2.461), tytan, tantal, platyna-iryd, stal chromowo-niklowa (AISI 94L) Stal chromowo-niklowa (AISI 316Ti), Hastelloy B-3 (2.46), Hastelloy C-4 (2.461), tytan, tantal, platyna-iryd Na zamówienie Na zamówienie Obudowa czujnika pomiarowego Część / DN Materiał Czujnik pomiarowy Design Level A Obudowa DN Odlew aluminiowy (lakierowany) (1/ ") Powłoka kolorowa grubości 8 μm, RAL 92 DN 45 2 Konstrukcja spawana ze stali (lakierowana) ( ") Powłoka kolorowa grubości 8 μm, RAL 92 Rura pomiarowa Stal nierdzewna 4) Skrzynka przyłączowa Złącze śrubowe kabla 5) Tworzywo sztuczne, jasnoszare, RAL 92 Poliamid Czujnik pomiarowy Design Level B Obudowa / rura pomiarowa DN ( ") Skrzynka przyłączowa Złącze śrubowe kabla 5) Stal (lakierowana), odlew stalowy (lakierowany) 3) Powłoka kolorowa grubości 8 μm, RAL 92 Tworzywo sztuczne, jasnoszare, RAL 92 Poliamid Rura pomiarowa jest wykonana z jednego z wymienionych poniżej materiałów: 3) EN-JS125 (5.313) 4) 1.431, 1.437, 1.444, , , Materiały ASTM: Stopnie TP34, TP34L, TP316L, TP321, TP316Ti, TP317L, Cr18Ni9, Cr18Ni1, CR17Ni14Mo2, Cr27Ni12Mo3, Cr18Ni1Ti 5) Złącze śrubowe z gwintem M2 x 1,5 lub NPT, wybrać na podstawie numeru zamówienia. Części bez kontaktu z medium (przyłącze procesowe) DN Standardowa Opcja Czujnik pomiarowy Design Level A DN (1/1... 1/2") DN (3/ ") DN ( ") Stal nierdzewna 1) Stal (ocynkowana) 2) Stal nierdzewna 1) Stal (lakierowana) 2) Czujnik pomiarowy Design Level B DN ( ") Stal (lakierowana) 2) Odlew stalowy (lakierowany) 3) Przyłącza procesowe są wykonane z jednego z wymienionych poniżej materiałów: 1) (AISI 34), 1.437, (AISI 316L) (AISI 316L), (AISI 321) (AISI 316Ti) 2) 1.38, 1.46, 1.57, 1.432, ASTM A15, Q255A, 2#, 16Mn 3) EN-JS125 (5.313) ProcessMaster FEP61 DS/FEP61-PL Rev. A 9
10 ProcessMaster FEP61 Przepływomierz elektromagnetyczny Obciążenia materiałowe do przyłączy procesowych Ograniczenia dopuszczalnej temperatury medium pomiarowego (T medium ) i dopuszczalnego ciśnienia (P medium ) wynikają ze stosowanego materiału okładziny i kołnierza przyrządu (patrz tabliczka znamionowa przyrządu). Minimalne dopuszczalne ciśnienie robocze W następującej tabeli przedstawiono minimalne dopuszczalne ciśnienie robocze (P medium ) w zależności od temperatury medium pomiarowego (T medium ) oraz materiału warstwy. Obciążenie materiału Czujnik pomiarowy Design Level A P medium [bar] PN 1 PN 63 P medium [psi] Czujnik pomiarowy Design Level A Materiał okładziny Średnica nominalna Ebonit DN (1/2... 8") Guma miękka DN (2... 8") PTFE DN (3/ ") PFA DN (1/1... 8") ETFE DN ( ") P medium [mbar abs] T medium 1) < 85 C (185 F) < 8 C (176 F) 2) < 6 C (14 F) Czujnik pomiarowy Design Level B Materiał okładziny Średnica nominalna Ebonit DN (1 1/ ") PTFE DN ( ") < 2 C (68 F) < 1 C (212 F) < 13 C (266 F) < 13 C (266 F) 1 < 13 C (266 F) P medium [mbar abs] T medium 1) 6 < 8 C (176 F) < 2 C (68 F) < 1 C (212 F) < 13 C (266 F) PN 4 PN 25 PN 16 PN T medium Rys. 4: Kołnierz DIN, stal nierdzewna do DN 6 (24") P medium [bar] CL6 CL3 CL T medium Rys. 5: Kołnierz ASME, z stal nierdzewna do DN 4 (16 ) (CL15/3) i do DN 1 (4 ) (CL15) [ C] 338 [ F] G1589 P medium [psi] [ C] 338 [ F] G1591 1) Wyższe temperatury podczas czyszczenia CIP/SIP są dozwolone tylko przez ograniczony czas, patrz tabela Maksymalnie dopuszczalna temperatura czyszczenia na stronie 6. 2) Tylko dla produkcji w Chinach. Dopuszczenia dla okładzin są dostępne na życzenie, prosimy o kontakt z ABB. 1 DS/FEP61-PL Rev. A ProcessMaster FEP61
11 P medium [bar] PN 1 PN 63 PN 4 PN 25 PN 16 PN T medium Rys. 6: Kołnierz DIN, stal do DN 6 (24 ) P medium [bar] Rys. 7: CL3 CL [ C] 338 [ F] P medium [psi] G1588 P medium [psi] [ C] [ F] G159 Kołnierz ASME, z stal do DN 4 (16 ) (CL15/3); i do DN 1 (4 ) (CL15) Kołnierz JIS 1K-B221 DN Materiał PN T medium P medium DN (1 1/ ") Stal nierdzewna C ( F) 1 bar (145 psi) DN (1 1/ ") Stal C ( F) 1 bar (145 psi) P medium [bar] E D C B A T medium P medium [psi] [ C] [ F] G1219 Rys. 8: Kołnierz DIN, stal nierdzewna DN ( ) A DN 1, PN 1 B DN 7, DN8, DN9, PN 1 C DN 1, PN 16 D DN 9, DN 8, PN 16 E DN 7, PN 16 P medium [bar] E D C B A T medium P medium [psi] [ C] [ F] G122 Rys. 9: Kołnierz DIN, stal, DN ( ) A DN 1, PN 1 B DN 7, DN8, DN9, PN 1 C DN 1, PN 16 D DN 9, DN 8, PN 16 E DN 7, PN 16 ProcessMaster FEP61 DS/FEP61-PL Rev. A 11
12 ProcessMaster FEP61 Przepływomierz elektromagnetyczny P medium [bar] P medium [psi] Czujnik pomiarowy Design Level B 45 4 CL P medium [bar] 4 PN4 P medium [psi] CL PN CL9 CL CL15 PN16 PN [ C] 356 [ F] C 266 F T medium Rys. 1: Kołnierz ASME, stal, DN ( ) G11338 T medium Rys. 12: Obudowa z odlewu ze stali, DN ( ") G11335 P medium [bar] 35 3 CL25 P medium [psi] P medium [bar] 5 CL3 P medium [psi] CL15 CL9 CL PN4 PN25 CL15 PN16 PN C 356 F C 266 F T medium G11337 Rys. 11: Kołnierz ASME, stal nierdzewna DN ( ) T medium Rys. 13: Obudowa z odlewu ze stali, spawana, DN ( ") G DS/FEP61-PL Rev. A ProcessMaster FEP61
13 Warunki montażu Uwagi ogólne Podczas montażu należy koniecznie przestrzegać następujących punktów: Kierunek przepływu musi odpowiadać oznakowaniu, jeśli takie istnieje. W przypadku wszystkich śrub kołnierzy należy zachować maksymalny moment dokręcania. Śruby kołnierzy i nakrętki zabezpieczyć przed drganiami przewodu rurowego. Urządzenia należy montować bez naprężeń mechanicznych (skręcenie, zgięcie). Urządzenia kołnierzowe / z kołnierzem pośrednim należy montować z kołnierzami współpracującymi usytuowanymi płasko-równolegle i tylko z odpowiednimi uszczelkami. Należy stosować uszczelki z materiału odpowiedniego do rodzaju i temperatury medium pomiarowego. Uszczelnienia nie mogą sięgać obszaru przepływu, ponieważ ewentualne drgania zakłócają dokładność pracy urządzenia. Rurociąg nie może wywierać na urządzenie niedopuszczalnych sił i momentów. Upewnić się, czy podczas pracy urządzenia są zachowane temperatury graniczne. Unikać skoków próżni w przewodach rurowych. Skoki próżni mogą uszkodzić powłokę i urządzenie. Korki zamykające w dławikach kablowych należy usuwać dopiero podczas montażu kabli elektrycznych. Należy uważać na prawidłowe osadzenie uszczelek pokrywy obudowy. Starannie zamknąć pokrywę. Mocno dokręcić złącza śrubowe pokrywy. Przetwornik pomiarowy o konstrukcji oddzielonej należy instalować w miejscu możliwie wolnym od wibracji. Należy zwrócić uwagę, aby przetwornik pomiarowy oraz czujnik pomiarowy nie były wystawione na bezpośrednie działanie promieniowania słonecznego. Podczas montażu przetwornika pomiarowego w szafie sterowniczej należy zapewnić jego wystarczające chłodzenie. W przypadku urządzeń o oddzielonej konstrukcji należy zwrócić uwagę na prawidłowe przyporządkowanie czujnika pomiarowego i przetwornika pomiarowego. Przynależne urządzenia są oznaczone takimi samymi cyframi końcowymi na tabliczce znamionowej, np. czujnik pomiarowy X1 i przetwornik pomiarowy Y1 lub czujnik pomiarowy X2 i przetwornik pomiarowy Y2. Uchwyty NOTYFIKACJA Uszkodzenie urządzenia! W przypadku niewłaściwego podparcia następuje wciśnięcie obudowy i uszkodzenie leżących wewnątrz cewek magnetycznych. Osadzić podpory na krawędzi obudowy czujnika pomiarowego (patrz strzałki na rysunku Rys. 14). G1649 Rys. 14: Podparcie przy średnicach nominalnych większych niż DN 4 Urządzenia o średnicach nominalnych większych niż DN 4 należy ustawić za pomocą podpory na wystarczająco nośnym fundamencie. Uszczelki Podczas montażu uszczelek należy przestrzegać następujących wskazówek: Aby osiągnąć optymalne wyniki pomiaru, należy uważać na centralne wpasowanie uszczelek i rury pomiarowej. Aby zapewnić, że profil przepływu nie jest zakłócony, uszczelki nie mogą wystawać poza przekrój przewodu rurowego. Do uszczelniania kołnierza lub przyłączy procesowych nie należy używać grafitu, ponieważ może on tworzyć warstwę przewodzącą elektryczność na wewnętrznej stronie rury pomiarowej. Urządzenia z powłoką ebonitową lub z miękkiej gumy W przypadku urządzeń z okładziną z ebonitu / miękkiej gumy wymagane są zawsze dodatkowe uszczelki. Firma ABB zaleca zastosowanie uszczelek z gumy lub gumopodobnych materiałów uszczelniających. Przy wyborze uszczelek należy pamiętać, aby nie zostały przekroczone momenty dokręcania podane w rozdziale Informacje o momentach dokręcania w instrukcji obsługi. Urządzenia z okładziną PTFE, PFA lub ETFE W przypadku urządzeń z okładziną z PTFE, PFA lub ETFE zasadniczo nie są wymagane dodatkowe uszczelki. ProcessMaster FEP61 DS/FEP61-PL Rev. A 13
14 ProcessMaster FEP61 Przepływomierz elektromagnetyczny Kierunek przepływu Położenie montażowe A B G126 Rys. 15: Kierunek przepływu Urządzenie rejestruje przepływ w obu kierunkach przepływu. Przez producenta został zdefiniowany przepływ w kierunku do przodu w sposób, przedstawiony na Rys. 15. Oś elektrod 1 Rys. 16: Ustawienie osi elektrod 1 Oś elektrod 45 G127 Czujnik pomiarowy przepływu zamontować w przewodzie rurowym w taki sposób, aby oś elektrod była w miarę możliwości ustawiona w poziomie. Dopuszczalne jest maksymalne odchylenie 45 od linii poziomej. Rys. 17: Położenia montażowe 3 G129 A Instalacja pionowa przy pomiarze cieczy o właściwościach ściernych, zalecany przepływ od dołu do góry. B W przypadku instalacji w pozycji poziomej rura pomiarowa musi przez cały czas być całkowicie wypełniona medium pomiarowym. Przewidzieć niewielki wznios przewodu w celu odgazowania. Minimalny odstęp urządzeń ProcessMaster FEPxxx D Odstęp D: 1, m (3,3 ft ) dla Design Level A,,7 m (2,3 ft) dla Design Level B Rys. 18: Minimalny odstęp G1213 Aby wykluczyć wzajemny wpływ urządzeń, należy zachować między nimi minimalny odstęp przedstawiony na Rys. 18. Nie wolno eksploatować czujnika pomiarowego w pobliżu silnych pól elektromagnetycznych, np. silników, pomp, transformatorów itd. Zachować odstęp minimalny ok. 1 m (3.28 ft). W przypadku montażu na elementach stalowych (np. dźwigarach stalowych) zachować odstęp minimalny 1 mm (3,94 inch) (Wartości ustalono na podstawie IEC 81-2 lub IEC TC77B). 14 DS/FEP61-PL Rev. A ProcessMaster FEP61
15 Odcinek dopływowy i odpływowy A 1 Swobodny wlot i wylot A B 2 B 3 x DN 2 x DN 2 Rys. 2: Swobodny wlot i wylot G121 Rys. 19: Odcinek dopływu i odpływu, urządzenia odcinające 1 Kształtka przestrzenna 2 Urządzenie odcinające G128 Zasada pomiaru nie zależy od profilu przepływu, o ile do strefy generowania wartości pomiarowych nie sięgają wzbudzone wiry, np. za kształtkami przestrzennymi, przy iniekcji stycznej, w przypadku półotwartej zasuwy przed czujnikiem pomiarowym. W takich przypadkach konieczne są środki w celu normalizacji profilu przepływu. A W przypadku swobodnego wylotu nie montować urządzenia pomiarowego w najwyższym punkcie lub po stronie odpływowej rurociągu, rura odpływowa opróżnia się, mogą tworzyć się pęcherzyki powietrza. B W przypadku swobodnego wlotu lub wylotu przewidzieć syfon, aby przewód rurowy zawsze był napełniony. Montaż w przypadku silnie zanieczyszczonego medium pomiarowego A Nie instalować armatur, kolanek, zaworów, itd. bezpośrednio przed czujnikiem pomiarowym. B Odcinek dopływu i odpływu: długość prostego przewodu rurowego od strony wlotu i wylotu na czujniku pomiarowym. Doświadczenia pokazały, że w większości przypadków wystarczający może być prosty odcinek dopływu 3 x DN oraz prosty odcinek odpływu 2 x DN (DN = średnica znamionowa czujnika przepływowego). W przypadku stanowisk kontrolnych należy zgodnie z normą EN 2914 / ISO 914 przewidzieć warunki referencyjne: 1 x DN dla prostego odcinka dopływowego oraz 5 x DN dla prostego odcinka opływowego. Zawory lub inne urządzenia odcinające montować w odcinku odpływowym. Zawory klapowe instalować w taki sposób, aby płytka zaworu klapowego nie sięgała do przepływomierza pomiarowego. Rys. 21: Przewód obejściowy G1211 W przypadku silnie zanieczyszczonych mediów pomiarowych zaleca się używanie przewodu obejściowego zgodnie z rysunkiem, tak aby podczas czyszczenia mechanicznego można było bez przeszkód kontynuować eksploatację urządzenia. ProcessMaster FEP61 DS/FEP61-PL Rev. A 15
16 Change from two to one column ProcessMaster FEP61 Przepływomierz elektromagnetyczny Montaż w przypadku drgań przewodu rurowego Montaż w przewodach rurowych o większych średnicach nominalnych 1 D d 8 Rys. 23: Stosowanie zwężek 1 Zwężka G1214 Określenie powstającej straty ciśnienia przy stosowaniu zwężek: 1. Ustalić stosunek średnic d/d. 2. Z nomogramu przepływu odczytać prędkość przepływu (Rys. 24). 3. Na rysunku Rys. 24 odczytać stratę ciśnienia na osi Y. 1 [mbar] Rys. 22: Tłumienie wibracji 1 Pompa 2 Element tłumiący3 Przyrząd odcinający G1212 W przypadku silnych drgań przewodu rurowego należy go wytłumić elastycznymi elementami tłumiącymi. Elementy tłumiące instalować poza obszarem podparcia i na zewnątrz obszaru rurowego ograniczonego za pomocą przyrządów odcinających. Unikać bezpośredniego podłączania elementów tłumiących do czujnika pomiarowego przepływu. 1 1 v=8 m/s 7 m/s 6 m/s 5 m/s 4 m/s 3 m/s 2 m/s 1 m/s d/d,5,6,7,8,9 G1215 Rys. 24: Nomogram przepływu dla zwężki kołnierzowej z /2 = 8 16 DS/FEP61-PL Rev. A ProcessMaster FEP61
17 Wymiary Kołnierz DN (1/1... 4"), aluminiowa obudowa czujnika pomiarowego (obudowa dwuskorupowa) Design Level A Wszystkie podane wymiary i ciężary w mm (inch) lub kg (lb). 19 (4.3) 138 (5.4) 45 (1.8) C D F L B Rys. 25 G1242 Wymiary urządzenie kołnierzowe, obudowa aluminiowa (obudowa dwuskorupowa) Design Level A Ciężar ok. Średnica nominalna DN ) (1/8... 5/16" 5) ) DN 1 (3/8" 5) ) Przyłącze procesowe D B L 2) 3) C F Konstr. oddzielona Konstr. kompaktowa EN ), 9 (3,54) 19 (,75) 2 (7,84) 82 (3,23) 191 (7,52) 4,5 (1) 5,5 (12) PN 1 4 1) ASME B16.5, CL 15 9 (3,54) 14,2 (,56) ASME B16.5, CL 3 95 (3,74) 17,3 (,68) JIS 1K 9 (3,54) 15 (,59) DN 15 (1/2") EN ), 95 (3,74) 19 (,75) 2 (7,84) 82 (3,23) 191 (7,52) 4,5 (1) 5,5 (12) PN 1 4 1) ASME B16.5, CL 15 9 (3,54) 14,2 (,56) ASME B16.5, CL 3 95,2 (3,75) 17,3 (,68) JIS 1K 95 (3,74) 15 (,59) DN 2 (3/4") EN ), 15 (4,13) 21 (,83) 2 (7,84) 82 (3,23) 191 (7,52) 6 (13) 6,5 (14) PN 1 4 1) ASME B16.5, CL 15 98,6 (3,88) 15,7 (,62) ASME B16.5, CL 3 117,3 (4,62) 18,7 (,74) JIS 1K 1 (3,94) 17 (,67) Tolerancja dla L: + / -3 mm (+ / -,18 inch) ProcessMaster FEP61 DS/FEP61-PL Rev. A 17
18 ProcessMaster FEP61 Przepływomierz elektromagnetyczny Wymiary urządzenie kołnierzowe, obudowa aluminiowa (obudowa dwuskorupowa) Design Level A Ciężar ok. Średnica nominalna Przyłącze procesowe D B L 2) 3) C F Konstr. oddzielona Konstr. kompaktowa DN 25 (1") EN ), 115 (4,53) 21 (,83) 2 (7,84) 82 (3,23) 191 (7,52) 7 (15) 7,5 (16,5) PN 1 4 1) ASME B16.5, CL (4,25) 17,2 (,68) ASME B16.5, CL (4,88) 2,5 (,81) JIS 1K 125 (4,92) 17 (,67) DN 32 EN ), 14 (5,51) 21 (,83) 2 (7,84) 92 (3,62) 198 (7,8) 8 (17,5) 8,5 (18,5) (1 1/4") PN 1 4 1) ASME B16.5, CL ,3 (4,62) 18,7 (,74) ASME B16.5, CL 3 133,4 (5,25) 22,1 (,87) JIS 1K 135 (5,31) 19 (,75) DN 4 EN ), 15 (5,91) 21 (,83) 2 (7,84) 92 (3,62) 198 (7,8) 9 (2) 9,5 (21) (1 1/2") PN 1 4 1) ASME B16.5, CL (5,) 2,5 (,81) ASME B16.5, CL 3 155,4 (6,12) 23,6 (,93) JIS 1K 14 (5,51) 19 (,75) DN 5 (2") EN ), 165 (6,5) 23 (,91) 2 (7,87) 97,5 (3,84) 24 (8,) 1 (22) 11 (24) PN 1 4 1) ASME B16.5, CL ,4 (6,) 22,1 (,87) ASME B16.5, CL 3 165,1 (6,5) 25,4 (1,) JIS 1K 155 (6,1) 19 (,75) AS2129 tabela D, E 15 (5,91) 8 (17,5) 8,5 (18,5) DN 65 EN ), PN 16 1) 185 (7,28) 22 (,87) 2 (7,87) 18,5 (4,25) 215 (8,46) 11 (24) 11,5 (25) (2 1/2") EN ), PN 4 1) 185 (7,28) 26 (1,2) 13 (28,5) 13,5 (3) ASME B16.5, CL ,8 (7,) 25,4 (1,) 11 (24) 11,5 (25) ASME B16.5, CL 3 19,5 (7,5) 28,4 (1,12) 13 (28,5) 13,5 (3) JIS 1K 175 (6,89) 21 (,83) 13 (28,5) 13,5 (3) AS2129 tabela D, E 165 (6,5) DN 8 (3") EN ), 2 (7,87) 28 (1,1) 2 (7,87) 18,5 (4,27) 215 (8,46) 15 (33) 15,5 (34) N 1 4 1) ASME B16.5, CL 15 19,5 (7,5) 26,9 (1,6) 15 (33) 15,5 (34) ASME B16.5, CL 3 21 (8,27) 31,4 (1,24) 17 (37,5) 17,5 (38,5) JIS 1K 185 (7,28) 21 (,83) 17 (37,5) 17,5 (38,5) AS2129 tabela D, E 185 (7,28) Tolerancja dla L: + / -3 mm (+ / -,18 inch) 18 DS/FEP61-PL Rev. A ProcessMaster FEP61
19 Wymiary urządzenie kołnierzowe, obudowa aluminiowa (obudowa dwuskorupowa) Design Level A Ciężar ok. Średnica nominalna Przyłącze procesowe D B L 2) 3) C F Konstr. oddzielona Konstr. kompaktowa DN 1 (4") EN ) PN 16 1) 22 (8,66) 24 (,94) 25 (9,84) 122,5 (4,82) 237 (9,33) 17 (37,5) 17,5 (38,5) EN ) 235 (9,25) 28 (1,1) 21 (46) 21,5 (47) PN ) ASME B16.5 CL ,6 (9,) 27,4 (1,8) 19 (42) 19,5 (43) ASME B16.5 CL (1,) 35,8 (1,41) 28 (62) 28,5 (63) JIS 1K 21 (8,72) 21 (,83) 17 (37,5) 17,5 (38,5) AS2129 tabela D, E 215 (8,46) Tolerancja dla L: + / -3 mm (+ / -,18 inch) 1) Inne stopnie ciśnienia na zapytanie. 2) Jeśli zostanie zamontowany pierścień uziemiający (jednostronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o 3 mm (,118 inch), przy DN 125 o 5 mm (,197 inch). 3) Jeśli zostaną zamontowane pierścienie ochronne (obustronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o 6 mm (,236 inch) przy DN 125 o 1 mm (,394 inch). 4) Przyłącze procesowe, rozmiar kołnierza: DN 1. 5) Przyłącze procesowe, rozmiar kołnierza: 1/2". 6) Wymiary przyłączy zgodnie z EN W przypadku DN 65, PN 16 zgodne z EN prosimy zamawiać PN 4. ProcessMaster FEP61 DS/FEP61-PL Rev. A 19
20 ProcessMaster FEP61 Przepływomierz elektromagnetyczny Kołnierz DN ( "), aluminiowa obudowa czujnika pomiarowego (obudowa dwuskorupowa) Design Level A Wszystkie podane wymiary i ciężary w mm (inch) lub kg (lb). 19 (4.3) 138 (5.4) 45 (1.8) C D F Rys. 26 L B G1251 Wymiary urządzenie kołnierzowe, obudowa aluminiowa (obudowa dwuskorupowa) Design Level A Ciężar ok. Średnica nominalna Przyłącze procesowe D B L 2) 3) C F Konstr. oddzielona Konstr. kompaktowa DN 125 (5") EN ) PN 16 1) 25 (9,84) 25 (,98) 25 (9,84) 13 (5,12) 247 (9,72) 2 (44) 2,5 (45) EN ) 27 (1,63) 29 (1,14) 27 (59,5) 27,5 (6,5) PN ) ASME B16.5 CL (1,) 27,9 (1,1) 2 (44) 2,5 (45) ASME B16.5 CL 3 279,4 (11,) 39,1 (1,54) 45 (17,72) 33 (73) 33,5 (74) JIS 1K 25 (9,84) 27 (1,6) 25 (9,84) 2 (44) 2,5 (45) AS2129 tabela D, E 255 (1,4) DN 15 (6") EN PN 161) 285 (11,22) 25 (,98) 3 (11,81) 146 (5,75) 294 (11,57) 31 (68) 31,5 (69,5) EN (11,81) 31 (1,22) 37 (81,5) 37,5 (82,5) PN 25 41) ASME B16.5 CL ,4 (11,) 29,4 (1,16) 31 (68) 31,5 (69,5) ASME B16.5 CL 3 317,5 (12,5) 4,5 (1,59) 45 (99) 45,5 (1) JIS 1K 28 (11,2) 28 (1,1) 31 (68) 31,5 (69,5) AS2129 tabela D, E 28 (11,2) 31 (68) 31,5 (69,5) Tolerancja dla L: + / -3 mm (+ / -,18 inch) 2 DS/FEP61-PL Rev. A ProcessMaster FEP61
21 Wymiary urządzenie kołnierzowe, obudowa aluminiowa (obudowa dwuskorupowa) Design Level A Ciężar ok. Średnica nominalna Przyłącze procesowe D B L 2) 3) C F Konstr. oddzielona Konstr. kompaktowa DN 2 (8") EN 192-1, 34 (13,39) 28 (1,1) 35 (13,78) 17,5 (6,71) 334 (13,15) 41 (9) 41,5 (9,5) PN ) EN 192-1, PN 25 1) 36 (14,17) 34 (1,34) 53 (117) 53,5 (118) EN 192-1, PN 4 1) 375 (14,76) 38 (1,5) 63 (15) 63,5 (151) ASME B16.5, CL (13,58) 33,6 (1,32) 48 (16) 48,5 (17) ASME B16.5, CL 3 38 (14,96) 46,1 (1,81) 7 (154) 7,5 (155,5) JIS 1K 33 (12,99) 33 (1,3) 41 (9) 41,5 (9,5) AS2129 tabela D, E 335 (13,19) 48 (16) 48,5 (17) DN 25 (1") EN 192-1, PN 1 1) 395 (15,55) 3 (1,18) 45 (17,72) 198 (7,8) 349 (13,74) 59 (13) 59,5 (131) EN 192-1, PN 16 1) 45 (15,94) 3 (1,18) 63 (139) 63,5 (14) EN 192-1, PN 25 1) 425 (16,73) 36 (1,42) 82 (181) 82,5 (182) EN 192-1, PN 4 1) 45 (17,72) 42 (1,65) 93 (25) 93,5 (26) ASME B16.5, CL (15,94) 35,2 (1,39) 68 (15) 68,5 (151) ASME B16.5, CL (17,52) 52,8 (2,8) 13 (227) 13,5 (228) JIS 1K 4 (15,75) 37 (1,46) 63 (139) 63,5 (14) AS2129 tabela D, E 45 (15,94) 68 (15) 68,5 (151) DN 3 (12") EN 192-1, PN 1 1) 445 (17,52) 31 (1,22) 5 (19,68) 228 (8,98) 372 (14,62) 72 (159) 72,5 (16) EN 192-1, PN 16 1) 46 (18,11) 33 (1,3) 78 (172) 78,5 (173) EN 192-1, PN 25 1) 485 (19,9) 39 (1,54) 98 (216) 98,5 (217) EN 192-1, PN 4 1) 515 (2,28) 47 (1,85) 6 (23,62) 138 (34) 138,5 (35) ASME B16.5, CL (19,9) 36,8 (1,45) 5 (19,68) 13 (227) 13,5 (228) ASME B16.5, CL 3 52 (2,47) 55,8 (2,2) 148 (326) 148,5 (327) JIS 1K 45 (17,72) 4 (1,57) 78 (172) 78,5 (173) AS2129 tabela D, E 455 (17,19) 13 (227) 13,5 (228) DN 35 (14") EN 192-1, PN 1 1) 55 (19,88) 31 (1,22) 55 (21,65) 267 (1,51) 416 (16,38) 93 (25) 93,5 (26) EN 192-1, PN 16 1) 52 (2,47) 35 (1,38) 18 (238) 18,5 (239) EN 192-1, PN 25 1) 555 (21,85) 43 (1,69) 143 (315) 143,5 (316) ASME B16.5, CL (21,6) 4,1 (1,58) 128 (282) 128,5 (283) ASME B16.5, CL (23,3) 58,8 (2,31) 196 (432) 196,5 (433) JIS 1K 49 (19,29) 18 (238) 18,5 (239) AS2129 tabela D, E 525 (2,67) 13 (227) 13,5 (228) DN 4 (16") EN PN 1 1) 565 (22,24) 31 (1,22) 6 (23,62) 267 (1,51) 416 (16,38) 11 (223) 11,5 (224) EN PN 16 1) 58 (22,83) 37 (1,46) 124 (273) 124,5 (274) EN PN 25 1) 62 (24,41) 45 (1,77) 168 (37) 168,5 (371) ASME B16.5 CL (23,43) 41,6 (1,64) 173 (381) 173,5 (382) ASME B16.5 CL 3 65 (25,59) 62,2 (2,45) 263 (58) 262,5 (579) JIS 1K 56 (22,5) 124 (273) 124,5 (274) AS2129 tabela D, E 58 (22,83) 173 (381) 173,5 (382) Tolerancja dla L: DN : + / -3 mm (+ / -,18 inch), DN : + / -5 mm (+ / -,197 inch) 1) Inne stopnie ciśnienia na zapytanie. 2) Jeśli zostanie zamontowany pierścień uziemiający (jednostronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o 3 mm (,118 inch). 3) Jeśli zostaną zamontowane pierścienie ochronne (obustronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o 6 mm (,236 inch). ProcessMaster FEP61 DS/FEP61-PL Rev. A 21
22 ProcessMaster FEP61 Przepływomierz elektromagnetyczny Kołnierz DN ( "), stalowa obudowa czujnika pomiarowego Design Level A Wszystkie podane wymiary i ciężary w mm (inch) lub kg (lb). 138 (5.4) 19 (4.3) 45 (1.8) 1 C D F B Rys Ucho do podnoszenia L G1252 Wymiary urządzenie kołnierzowe, stalowa obudowa czujnika pomiarowego Design Level A Ciężar ok. Średnica nominalna DN 45 (18") DN 5 (2") DN 6 (24") Przyłącze D B L 2) 3) C F Konstr. procesowe oddzielona Konstr. kompaktowa ASME B16.5, CL (25,) 44,6 (1,76) 686 (27,1) 31 (12,2) 437 (17,2) 258 (569) 258,5 (57) AS2129 tabela D, E 64 (25,2) EN 192-1, PN 1 1) 67 (26,38) 33 (1,3) 65 (25,59) 31 (12,2) 437 (17,2) 188 (415) 188,5 (416) EN 192-1, PN 16 1) 715 (28,15) 39 (1,54) 238 (525) 238,5 (526) ASME B16.5, CL ,5 (27,5) 47,9 (1,89) 762 (3,) 298 (657) 298,5 (658) AS2129 tabela D, E 75 (27,76) 65 (25,59) EN 192-1, PN 1 1) 78 (3,71) 33 (1,3) 78 (3,71) 361 (14,21) 49 (19,29) 338 (745) 338,5 (746) EN 192-1, PN 16 1) 84 (33,7) 41 (1,61) 316 (697) 316,5 (698) ASME B16.5, CL ,8 (32,) 52,8 (2,8) 914 (35,98) 423 (933) 423,5 (934) AS2129 tabela D, E 825 (32,48) 78 (3,71) Tolerancja dla L: DN : + / -3 mm (+ / -,18 inch), DN : + / -1 mm (+ / -,394 inch) 22 DS/FEP61-PL Rev. A ProcessMaster FEP61
23 Wymiary urządzenie kołnierzowe, stalowa obudowa czujnika pomiarowego Design Level A Ciężar ok. Średnica nominalna DN 7 (28") DN 75 (3") DN 8 (32") DN 9 (36") DN 1 (4") DN 15 (42") DN 11 (44") DN 12 (48") DN 14 (56") DN 15 (6") DN 16 (64") DN 18 (72") DN 2 (8") Przyłącze procesowe D B L 2) 3) C F Konstr. oddzielona Konstr. kompaktowa EN 192-1, PN 1 1) 895 (35,24) 35 (1,38) 91 (35,83) 45 (15,94) 534 (21,2) 318 (71) 318,5 (72) EN 192-1, PN 16 1) 91 (35,83) 36 (1,42) 438 (966) 438,5 (967) ASME B16.47, CL ,7 (32,94) 49,5 (1,95) 348 (767) 348,5 (768) ASME B16.5, CL (34,96) 44,5 (1,75) 99 (38,96) 431 (16,97) 56 (22,5) 474 (145) 474,5 (146) EN 192-1, PN 1 1) 115 (39,96) 37 (1,46) 14 (4,94) 455 (17,91) 584 (22,99) 418 (922) 418,5 (923) EN 192-1, PN 16 1) 125 (4,35) 43 (1,69) 488 (176) 488,5 (177) ASME B16.47, CL (37,9) 51 (2,1) 498 (198) 498,5 (199) EN 192-1, PN 1 1) 1115 (43,9) 39 (1,54) 117 (46,6) 55 (19,88) 635 (25,) 53 (119) 53,5 (111) EN 192-1, PN 16 1) 1125 (44,29) 45 (1,77) 588 (1296) 588,5 (1297) ASME B16.47, CL ,1 (41,62) 57,3 (2,26) 678 (1495) 678,5 (1496) EN 192-1, PN 1 1) 123 (48,43) 39 (1,54) 13 (51,18) 555 (21,85) 685 (26,97) 688 (1516) 688,5 (1517) EN 192-1, PN 16 1) 1255 (49,41) 47 (1,85) 848 (1869) 848,5 (187) ASME B16.47, CL ,8 (46,25) 6,6 (2,39) 878 (1936) 878,5 (1937) ASME B16.47, CL (42,1) 58,7 (2,31) 1365 (53,74) 67 (23,9) 737 (29,2) 93 (25) 93,5 (251) ASME B16.47, CL (44,2) 6,5 (2,38) 143 (56,3) 67 (23,9) 737 (29,2) 96 (2116) 96,5 (2117) EN 192-1, PN 1 1) 1455 (57,28) 43 (1,69) 156 (61,42) 66 (25,98) 791 (31,14) 928 (246) 928,5 (247) EN 192-1, PN 16 1) 1485 (58,46) 53 (2,9) 1118 (2465) 1118,5 (2466) EN PN 1 1) 1675 (65,94) 47 (1,85) 182 (71,65) 755 (29,72) 885 (34,84) 128 (2663) 128,5 (2664) EN PN 16 1) 1685 (66,34) 57 (2,24) 1758 (3876) 1758,5 (3877) ASME B16.47, CL (65,98) 76,2 (3,) 195 (76,77) 87 (31,77) 937 (36,89) 195 (4299) 195,5 (43) EN PN 1 1) 1915 (75,39) 51 (2,1) 28 (81,89) 865 (34,6) 996 (39,21) 1628 (3589) 1628,5 (359) EN PN 16 1) 193 (75,98) 63 (2,48) 2148 (4736) 2148,5 (4737) EN PN 1 1) 2115 (83,27) 55 (2,17) 234 (92,13) 98 (38,58) 1111 (43,74) 2228 (4912) 2228,5 (4913) EN PN 16 1) 213 (83,86) 67 (2,64) 2898 (6389) 2898,5 (639) EN PN 1 1) 2325 (91,54) 59 (2,32) 26 (12,36) 19 (42,91) 1221 (48,7) 1878 (414) 1878,5 (4141) EN PN 16 1) 2345 (92,32) 71 (2,8) 2648 (5838) 2648,5 (5839) Tolerancja dla L: DN :+ / -1 mm (+ / -,394 inch) 1) Inne stopnie ciśnienia na zapytanie. 2) Jeśli zostanie zamontowany pierścień uziemiający (jednostronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o 3 mm (,118 inch). 3) Jeśli zostaną zamontowane pierścienie ochronne (obustronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o 6 mm (,236 inch). ProcessMaster FEP61 DS/FEP61-PL Rev. A 23
24 ProcessMaster FEP61 Przepływomierz elektromagnetyczny Kołnierz DN (1... 5"), obudowa czujnika pomiarowego z odlewu stalowego Design Level B Wszystkie podane wymiary i ciężary w mm (inch) lub kg (lb). 138 (5.43) 19 (4.29) 45 (1.77) ØD F L B Rys. 28 G1244 Wymiary urządzenie kołnierzowe, obudowa czujnika pomiarowego z odlewu stalowego Design Level B Ciężar ok. Średnica nominalna Przyłącze procesowe D B L 2) 3) F Konstr. oddzielona Konstr. kompaktowa DN 25 (1") EN 192-1, PN 4 1) 115 (4,53) 23,1 (,91) 2 (7,84) 18 (7,9) 5 (11) 6 (13) ASME B16.5, CL (4,53) 23,1 (,91) ASME B16.5, CL (4,92) 22 (,87) JIS 5K 95 (3,74) 15,5 (,61) 4 (9) 5 (11) JIS1K, 2K 115 (4,53) 23,1 (,91) 5 (11) 6 (13) AS2129 tabela D, E 115 (4,53) 23,1 (,91) DN 32 EN 192-1, PN 4 1) 15 (5,91) 25 (,98) 2 (7,84) 185 (7,28) 6 (13) 7 (15) (1 1/4") ASME B16.5 CL (5,91) 25 (,98) ASME B16.5 CL (5,31) 23 (,91) JIS 5K, 1K, 2K 15 (5,91) 25 (,98) AS2129 tabela D, E 15 (5,91) 25 (,98) DN 4 EN 192-1, PN 4 1) 15 (5,91) 23,5 (,93) 2 (7,84) 19 (7,48) 7 (15) 8 (18) (1 1/2") ASME B16.5 CL (5,91) 23,5 (,93) ASME B16.5 CL (6,1) 25 (,98) 8 (18) 9 (2) JIS 5K 12 (4,72) 17,5 (,69) 5 (11) 6 (13) JIS 1K 14 (5,51) 21,5 (,85) 6 (13) 7 (15) JIS 2K 14 (5,51) 23,5 (,93) AS2129 tabela D 15 (5,91) 23,5 (,93) 7 (15) 8 (18) AS2129 tabela E 135 (5,31) 23,5 (,93) 5 (11) 6 (13) Tolerancja dla L: + / -3 mm (+ / -,18 inch) 24 DS/FEP61-PL Rev. A ProcessMaster FEP61
25 Wymiary urządzenie kołnierzowe, obudowa czujnika pomiarowego z odlewu stalowego Design Level B Ciężar ok. Średnica nominalna Przyłącze procesowe D B L 2) 3) F Konstr. oddzielona Konstr. kompaktowa DN 5 (2") EN 192-1, PN 4 1) 165 (6,5) 27 (1,6) 2 (7,84) 193 (7,6) 9 (2) 1 (22) ASME B16.5 CL (6,5) 27 (1,6) ASME B16.5 CL (6,5) 27 (1,6) JIS 5K 13 (5,12) 2 (,79) 6 (13) 7 (15) JIS 1K 165 (6,5) 27 (1,6) 7 (15) 8 (18) JIS 2K 155 (6,1) 24 (,94) AS2129 tabela D, E 15 (5,91) 18,5 (,73) DN 65 EN 192-1, PN16, 185 (7,28) 3 (1,18) 2 (7,87) 27 (8,15) 11 (24) 12 (26) (2 1/2") PN 4 1) ASME B16.5 CL (7,9) 3 (1,18) 11 (24) 12 (26) ASME B16.5 CL 3 19 (7,48) 29 (1,14) 12 (26) 13 (29) JIS 5K, 1K, 2K 185 (7,28) 3 (1,18) 11 (24) 12 (26) AS2129 tabela D, E 165 (6,5) 18 (,71) 9 (2) 1 (22) DN 8 (3") EN 192-1, PN 4 1) 25 (8,7) 3 (1,18) 2 (7,87) 211 (8,31) 13 (29) 14 (31) ASME B16.5 CL (8,7) 3 (1,18) 13 (29) 14 (31) ASME B16.5 CL 3 21 (8,27) 33 (1,3) 16 (35) 17 (37) JIS 5K, 1K 25 (8,7) 3 (1,18) 13 (29) 14 (31) JIS 2K 2 (7,87) 28,5 (1,12) 12 (26) 13 (29) AS2129 tabela D, E 25 (8,7) 3 (1,18) 13 (29) 14 (31) DN 1 (4") EN 192-1, PN 16 1) 235 (9,25) 29 (1,14) 25 (9,84) 242 (8,53) 15 (33) 15,5 (34) EN 192-1, PN 4 1) 235 (9,25) 28 (1,1) 17 (37) 17,5 (39) ASME B16.5 CL (9,25) 29 (1,14) 15 (33) 15,5 (34) ASME B16.5 CL (1,4) 38,5 (1,52) 25 (55) 25,5 (56) JIS 5K 2 (7,87) 24 (,94) 12 (26) 13 (29) JIS 1K, 2K 235 (9,25) 29 (1,14) 15 (33) 16 (35) AS2129 tabela D, E 235 (9,25) 29 (1,14) 15 (33) 16 (35) DN 125 (5") EN 192-1, PN 16 1) 27 (1,63) 38,5 (1,52) 25 (9,84) 254 (1,) 2 (44) 21 (46) EN 192-1, PN 4 1) 27 (1,63) 36 (1,42) 2 (44) 21 (46) ASME B16.5 CL (1,63) 38,5 (1,52) 2 (44) 21 (46) ASME B16.5 CL 3 28 (11,2) 42 (1,65) 31 (68) 32 (7) JIS 5K, 1K, 2K 27 (1,63) 38,5 (1,52) 2 (44) 21 (46) AS2129 tabela D, E 27 (1,63) 38 (1,5) 2 (44) 21 (46) Tolerancja dla L: + / -3 mm (+ / -.18 inch) 1) Inne stopnie ciśnienia na zapytanie. 2) Jeśli zostanie zamontowany pierścień uziemiający (jednostronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o 3 mm (,118 inch). 3) Jeśli zostaną zamontowane pierścienie ochronne (obustronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o 6 mm (,236 inch). ProcessMaster FEP61 DS/FEP61-PL Rev. A 25
26 ProcessMaster FEP61 Przepływomierz elektromagnetyczny Kołnierz DN ( "), obudowa czujnika pomiarowego z odlewu stalowego Design Level B Wszystkie podane wymiary i ciężary w mm (inch) lub kg (lb). 138 (5.43) 19 (4.29) 45 (1.77) 1 ØD F Rys Ucho do podnoszenia L B G1246 Wymiary urządzenie kołnierzowe, obudowa czujnika pomiarowego z odlewu stalowego Design Level B Ciężar ok. Średnica nominalna DN 15 (6") DN 2 (8") Przyłącze procesowe D B L 2) 3) F Konstr. oddzielona Konstr. kompaktowa EN 192-1, PN 16 1) 3 (11,81) 31,5 (1,24) 3 (11,81) 275 (1,83) 4 (88) 41 (9) EN 192-1, PN 4 1) 3 (11,81) 38,5 (1,52) 4 (88) 41 (9) ASME B16.5 CL 15 3 (11,81) 32,5 (1,28) 35 (77) 36 (79) ASME B16.5 CL 3 32 (12,6) 44 (1,73) 46 (11) 47 (14) JIS 5K, 1K 3 (11,81) 31 (1,22) 4 (88) 41 (9) JIS 2K 35 (12,1) 36,5 (1,44) 36 (79) 37 (82) AS2129 tabela D 3 (11,81) 31 (1,22) 4 (88) 41 (9) AS2129 tabela E 28 (11,2) 24 (,94) 3 (66) 31 (68) EN 192-1, PN 1, PN 16 1) 375 (14,76) 35 (1,38) 35 (13,78) 31 (11,85) 65 (143) 66 (145) EN PN 25 1) 36 (14,17) 4 (1,57) 51 (112) 52 (115) EN PN 4 1) 375 (14,76) 44 (1,73) 58 (128) 59 (13) ASME B16.5 CL (14,76) 35 (1,38) 65 (143) 66 (145) ASME B16.5 CL 3 38 (14,96) 51 (2,1) 66 (146) 67 (148) JIS 5K 32 (12,6) 28 (1,1) 37 (82) 38 (84) JIS 1K 33 (12,99) 3 (1,18) 39 (86) 4 (88) JIS 2K 375 (14,76) 35 (1,38) 65 (143) 66 (145) AS2129 tabela D, E 335 (13,19) 35 (1,38) 5 (11) 51 (112) Tolerancja dla L: DN / -3 mm (+ / -,18 inch), DN / -5 mm (+ / -,197 inch) 26 DS/FEP61-PL Rev. A ProcessMaster FEP61
27 Wymiary urządzenie kołnierzowe, obudowa czujnika pomiarowego z odlewu stalowego Design Level B Ciężar ok. Średnica nominalna DN 25 (1") DN 3 (12") DN 35 (14") DN 4 (16") Przyłącze procesowe D B L 2) 3) F Konstr. oddzielona Konstr. kompaktowa EN 192-1, PN 1 1) 395 (15,55) 37 (1,46) 45 (17,72) 326 (12,83) 48 (16) 49 (18) EN 192-1, PN 16 1) 45 (15,94) 37 (1,46) 48 (16) 49 (18) EN 192-1, PN 25 1) 425 (16,73) 4 (1,57) 59 (13) 6 (132) EN 192-1, PN 4 1) 45 (17,72) 47 (1,85) 89 (196) 9 (198) ASME B16.5, CL (15,94) 45,5 (1,79) 7 (154) 71 (156) ASME B16.5, CL 3 444,5 (17,5) 61 (2,4) 95 (29) 96 (211) JIS 5K, 1K 45 (15,94) 37 (1,46) 48 (16) 49 (18) JIS 2K 43 (16,93) 39 (1,45) 6 (132) 61 (135) AS2129 tabela D, E 45 (15,94) 37 (1,46) 48 (16) 49 (18) EN 192-1, PN 1, PN 16 1) 475 (18,7) 38,5 (1,52) 5 (19,68) 351 (13,82) 7 (154) 71 (156) EN 192-1, PN 25 1) 485 (19,9) 44 (1,73) 84 (185) 85 (187) EN 192-1, PN 4 1) 515 (2,28) 58 (2,28) 94 (27) 95 (29) ASME B16.5, CL (19,9) 5,5 (1,99) 11 (242) 111 (245) ASME B16.5, CL (2,51) 69 (2,72) 14 (38) 141 (311) JIS 5K, 1K 475 (18,7) 38,5 (1,52) 6 (132) 61 (134) JIS 2K 48 (18,9) 42 (1,65) 8 (176) 81 (178) AS2129 tabela D, E 475 (18,7) 38,5 (1,52) 6 (132) 61 (134) EN 192-1, PN 1 1) 55 (19,88) 35 (1,38) 55 (21,65) 374 (14,72) 74 (163) 75 (165) EN 192-1, PN 16 1) 52 (2,47) 4 (1,57) 86 (19) 87 (192) EN 192-1, PN 25 1) 555 (21,85) 47 (1,85) 121 (267) 122 (269) ASME B16.5, CL (2,98) 54 (2,13) 13 (227) 14 (229) ASME B16.5, CL (22,99) 8 (3,15) 196 (432) 197 (434) JIS 5K 48 (18,9) 29 (1,14) 59 (13) 6 (132) JIS 1K 49 (19,29) 31 (1,22) 63 (139) 64 (141) JIS 2K 54 (21,26) 45 (1,77) 1 (22) 11 (222) AS2129 tabela D 525 (2,67) 27 (1,6) 68 (15) 69 (152) AS2129 tabela E 525 (2,67) 38 (1,5) 86 (189) 87 (192) EN 192-1, PN 1 1) 565 (22,24) 37 (1,46) 6 (23,62) 398 (15,67) 93 (25) 94 (27) EN 192-1, PN 16 1) 58 (22,83) 43 (1,69) 19 (24) 11 (242) EN 192-1, PN 25 1) 62 (24,41) 53 (2,9) 162 (357) 163 (359) ASME B16.5, CL (23,5) 57 (2,24) 13 (287) 131 (289) ASME B16.5, CL (25,5) 88 (3,46) 262 (577) 263 (579) JIS 5K 54 (21,26) 29 (1,14) 72 (158) 73 (16) JIS 1K 56 (22,5) 33 (1,3) 84 (185) 85 (187) JIS 2K 65 (23,82) 51 (2,1) 137 (32) 138 (34) AS2129 tabela D 58 (22,83) 3 (1,2) 86 (189) 87 (191) AS2129 tabela E 58 (22,83) 39 (1,54) 12 (225) 13 (227) Tolerancja dla L: DN / -3 mm (+ / -.18 inch), DN / -5 mm (+ / inch) ProcessMaster FEP61 DS/FEP61-PL Rev. A 27
28 Change from one to two columns ProcessMaster FEP61 Przepływomierz elektromagnetyczny Wymiary urządzenie kołnierzowe, obudowa czujnika pomiarowego z odlewu stalowego Design Level B Ciężar ok. Średnica nominalna DN 45 (18") DN 5 (2") DN 6 (24") Przyłącze procesowe D B L 2) 3) F Konstr. oddzielona Konstr. kompaktowa EN 192-1, PN 1 1) 615 (24,21) 41 (1,61) 6 (23,62) 423 (16,65) 111 (245) 112 (247) EN 192-1, PN 16 1) 64 (25,2) 47 (1,85) 136 (3) 137 (32) EN 192-1, PN 25 1) 67 (26,38) 59 (2,32) 28 (458) 29 (46) ASME B16.5, CL (25,) 66 (2,6) 144 (317) 145 (319) ASME B16.5, CL (27,99) 93 (3,66) 311 (685) 312 (687) JIS 5K 65 (23,82) 29 (1,14) 86 (189) 87 (192) JIS 1K 62 (24,41) 35 (1,38) 11 (222) 12 (224) JIS 2K 675 (26,75) 53 (2,9) 173 (381) 174 (383) AS2129 tabela D 64 (25,2) 3 (1,18) 1 (22) 11 (222) AS2129 tabela E 64 (25,2) 4 (1,57) 123 (271) 124 (273) EN 192-1, PN 1 1) 67 (26,38) 43 (1,96) 6 (23,62) 45 (17,72) 128 (282) 129 (284) EN 192-1, PN 16 1) 715 (28,15) 51 (2,1) 188 (414) 189 (416) EN 192-1, PN 25 1) 73 (28,74) 63 (2,48) 247 (544) 248 (546) ASME B16.5, CL ,5 (27,5) 69 (2,72) 171 (377) 172 (379) ASME B16.5, CL (3,51) 99 (3,9) 364 (82) 365 (84) JIS 5K 655 (25,79) 24 (,94) 94 (27) 95 (29) JIS 1K 675 (26,57) 35 (1,38) 127 (28) 128 (282) JIS 2K 73 (28,74) 47 (1,85) 198 (436) 199 (438) AS2129 tabela D 75 (27,76) 34 (1,34) 126 (277) 127 (28) AS2129 tabela E 75 (27,76) 43 (1,69) 165 (364) 166 (366) EN 192-1, PN 1 1) 78 (3,71) 47 (1,85) 8 (31,5) 55 (19,88) 184 (45) 185 (48) EN 192-1, PN 16 1) 84 (33,7) 6 (2,36) 298 (657) 299 (259) EN 192-1, PN 25 1) 845 (33,27) 73 (2,87) 395 (871) 396 (873) ASME B16.5, CL (32,1) 8 (3,15) 276 (68) 277 (61) ASME B16.5, CL (35,98) 118 (4,65) 616 (1358) 617 (136) JIS 5K 77 (3,31) 31 (1,22) 138 (34) 139 (36) JIS 1K 795 (31,3) 37 (1,46) 186 (41) 187 (412) JIS 2K 845 (33,27) 59 (2,32) 27 (595) 271 (597) AS2129 tabela D 825 (32,48) 47 (1,85) 186 (41) 187 (412) AS2129 tabela E 825 (32,48) 53 (2,9) 263 (579) 264 (582) Tolerancja dla L: DN / -5 mm (+ / -,197 inch) 1) Inne stopnie ciśnienia na zapytanie. 2) Jeśli zostanie zamontowany pierścień uziemiający (jednostronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o 3 mm (,118 inch). 3) Jeśli zostaną zamontowane pierścienie ochronne (obustronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o 6 mm (,236 inch). 28 DS/FEP61-PL Rev. A ProcessMaster FEP61
29 Przetwornik pomiarowy Cechy Wyjście prądowe /4 2 ma. Możliwość ustawienia wyjścia prądowego na wypadek alarmu na ma (NAMUR NE43). Zakres pomiarowy: Ustawiany w zakresie, x Q max DN. Możliwość konfiguracji trybu operacyjnego pomiaru przepływu. Wyjście cyfrowe z możliwością zaprogramowania. Możliwość konfiguracji jako wyjście częstotliwości, impulsowe lub binarne. Tłumienie: Ustawiane w zakresie... 1 s (1 τ). Wyłączanie wolnego przepływu:... 2 % dla wyjścia prądowego i impulsowego. Wykrywacz pustej rury ). Symulacja wyjścia prądowego i binarnego (ręczne kierowanie procesem). 1) Wymagania dla funkcji Wykrywacz pustej rury : Przewodność medium pomiarowego: 2 μs/cm Długość przewodu sygnałowego: 5 m (164 ft) Średnica nominalna: DN 1 Wyświetlacz LCD (opcja) Wyświetlacz LCD o wysokim kontraście. Wyświetlanie aktualnej i całkowitej wielkości przepływu. Wybierane przez użytkownika wizualizacje do konkretnych zastosowań. W celu jednoczesnego wyświetlania kilku wartości można skonfigurować dwie strony operatora. Tekstowa diagnostyka błędów. Ustawianie parametrów za pomocą czterech przycisków kierowane po menu. Funkcja Easy Set-up do szybkiego uruchamiania. Obsługa przez przednią szybkę za pomocą przycisków pojemnościowych. Stopień ochrony IP IP 65 / IP 67 zgodnie z EN 6529 Wibracja Zgodnie z EN Maksymalne wychylenie:,15 mm (,6 inch) w zakresie częstotliwości Hz Maksymalne przyspieszenie: 2 g 1), w zakresie częstotliwości Hz 1) Obciążenie szczytowe Dane temperaturowe Temperatura otoczenia C ( F) Temperatura przechowywania C ( F) NOTYFIKACJA Podczas eksploatacji w temperaturze poniżej -2 C (-4 F) nie można odczytać wskazań na ekranie LCD, a układ elektroniczny powinien pracować przy w miarę możliwości niskich wibracjach. Temperatura powyżej -2 C (-4 F) zapewnia pełną funkcjonalność urządzenia. Wersja obudowy Konstrukcja kompaktowa Obudowa Tworzywo sztuczne, jasnoszare, RAL 92 Dławnica kablowa Poliamid Konstrukcja oddzielona Obudowa Odlew aluminiowy, lakierowany Lakierowanie Grubość: 8 μm, jasnoszary, RAL 92 Dławnica kablowa Ciężar Poliamid 1,8 kg (3,97 lb) ProcessMaster FEP61 DS/FEP61-PL Rev. A 29
30 Change from two to one column ProcessMaster FEP61 Przepływomierz elektromagnetyczny Wymiary 15 (5.91) 2 (7.87) 98,1 (3.86) 36,3 (1.43) 36,5 (1.44) 1 18 (7,1) Ø 6,4 (.25) 72,5 (2.85) Rys. 3: Wymiary montażowe (konstrukcja oddzielona) 1 Układ otworów mocujących G DS/FEP61-PL Rev. A ProcessMaster FEP61
31 Przyłącza elektryczne Schemat montażowy A B L N FE 3 2S E2 E1 1S M1 M2 PE PE PE 5 m (2 m) 164 ft (656 ft) FE B 3 2S E2 E1 1S M1 M2 PE G1218 Rys. 31: Przyłącza elektryczne A Przyłącza zasilania elektrycznego i wyjścia B Przyłącza przewodu sygnałowego (tylko w przypadku konstrukcji oddzielonej) PE Change from one to two columns NOTYFIKACJA Dokładne informacje dotyczące uziemienia przetwornika pomiarowego i czujnika pomiarowego znajdują się w rozdziale Uziemienie w instrukcji obsługi i uruchamiania! Przyłącza zasilania elektrycznego Zasilanie napięciem przemiennym (AC) Zacisk Funkcja / uwagi L Faza N Przewód neutralny PE / Przewód ochronny (PE) Zasilanie prądem stałym (DC) Zacisk Funkcja / uwagi PE / Przewód ochronny (PE) Przyłącza wyjściowe Zacisk Funkcja / uwagi 31 / 32 Wyjście prądowe, aktywne Wyjście prądowe jest wykonane jako wyjście aktywne. Zasilanie elektryczne wyjścia prądowego jest zintegrowane w przetworniku pomiarowym. 41 / 42 Wyjście cyfrowe DO1 pasywne To wyjście można skonfigurować na miejscu jako wyjście impulsowe, częstotliwości lub przełączające. 51 / 52 Wyjście cyfrowe DO2 pasywne To wyjście można skonfigurować na miejscu jako wyjście impulsowe, częstotliwości lub przełączające. Uziemienie funkcyjne Przyłącza przewodu sygnałowego Tylko w konstrukcji oddzielonej. Zacisk Funkcja / uwagi Kolor FE Niezajęty 3 Potencjał pomiarowy Zielony 2S Ekran do E2 E2 Przewód sygnałowy Niebieski E1 Przewód sygnałowy Fioletowy 1S Ekran do E1 M1 Cewka magnetyczna Brązowy M2 Cewka magnetyczna Czerwony SE / Ekranowanie Niezajęty Pomarańczowy / Żółty ProcessMaster FEP61 DS/FEP61-PL Rev. A 31
32 Change from two to one column ProcessMaster FEP61 Przepływomierz elektromagnetyczny Dane elektryczne wejść i wyjść Zasilanie w energię elektryczną L / N, 1+ / 2- Zasilanie napięciem przemiennym (AC) Zaciski L / N Napięcie robocze Pobór mocy Prąd włączeniowy 1 24 V AC (-15 % / +1 %), Hz < 2 VA 8,8 A Zasilanie prądem stałym (DC) Zaciski 1+ / 2- Napięcie robocze V DC (-1 % / +1 %) Tętnienia resztkowe < 5 % Pobór mocy Prąd włączeniowy < 1 W 5,6 A Wyjście prądowe 31 / 32 Możliwość konfiguracji w celu generowania przepływu masy i przepływu objętości. I E R B ma G1237 Rys. 32: Przykład podłączenia: wyjście prądowe 31 / 32, aktywne (I = wewn., E = zewn., R B = obciążenie) Wyjście prądowe aktywne Zaciski 31 / 32 Sygnał wyjściowy 4 2 ma Obciążenie R B Ω R B 65 Ω Wyjście cyfrowe 41 / 42, 51 / 52 Możliwość konfiguracji jako wyjście impulsowe, częstotliwości lub binarne. A B V I E + - I / /52 E R B R B R B V R B R B 24 V DC U CE I CE U CE I CE G Rys. 33: Przykład podłączenia (I = wewn., E = zewn., R B = obciążenie) A Wyjście cyfrowe 41 / 42, 51 / 52 pasywne jako wyjście impulsowe lub wyjście częstotliwości B Wyjście cyfrowe 51 / 52 pasywne jako wyjście binarne NOTYFIKACJA Zaciski 42 / 52 mają taki sam potencjał. Wyjścia cyfrowe 41 / 42 i 51 / 52 nie są od siebie oddzielone galwanicznie. W przypadku stosowania licznika mechanicznego zaleca się ustawić szerokość impulsu 3 ms oraz maksymalną częstotliwość f max 3 khz. Wyjście impulsowe / wyjście częstotliwości (pasywne) Zaciski 41 / 42, 51 / 52 U max I max f max Szerokość impulsu 3 V DC 25 ma 1,5 khz,1 2 ms Wyjście binarne (pasywne) Zaciski 41 / 42, 51 / 52 U max 3 V DC I max 25 ma Funkcja przełączająca Możliwość konfiguracji za pomocą oprogramowania jako: Alarm zbiorczy, alarm pustej rury, alarm min./maks., sygnał kierunku przepływu i inne 32 DS/FEP61-PL Rev. A ProcessMaster FEP61
33 Informacje dotyczące zamówień ProcessMaster FEP611 Przepływomierz magnetyczno-indukcyjny, konstrukcja kompaktowa ProcessMaster FEP611 7,8 9, ,13,14, ,76 Zabezpieczenie przed wybuchem Bez Y Konstrukcja / materiał obudowy / przepusty kablowe Integral / obudowa jednokomorowa / plastik / M2 x 1.5 V1 Integral / obudowa jednokomorowa / plastik / NPT 1/2 in. V2 Sensor Style Standardowa obudowa czujnika F Średnica nominalna DN 3 (1/1 in.) 3 DN 4 (5/32 in.) 4 DN 6 (1/4 in.) 6 DN 8 (5/16 in.) 8 DN 1 (3/8 in.) 1 DN 15 (1/2 in.) 15 DN 2 (3/4 in.) 2 DN 25 (1 in.) 25 DN 32 (1 1/4 in.) 32 DN 4 (1 1/2 in.) 4 DN 5 (2 in.) 5 DN 65 (2 1/2 in.) 65 DN 8 (3 in.) 8 DN 1 (4 in.) 1 DN 125 (5 in.) 125 DN 15 (6 in.) 15 DN 2 (8 in.) 2 DN 25 (1 in.) 25 DN 3 (12 in.) 3 DN 35 (14 in.) 35 DN 4 (16 in.) 4 DN 45 (18 in.) 45 DN 5 (2 in.) 5 DN 6 (24 in.) 6 DN 7 (28 in.) 7 DN 75 (3 in.) 75 DN 8 (32 in.) 8 DN 9 (36 in.) 9 DN 1 (4 in.) 1 DN 15 (42 in.) 15 Ciąg dalszy na następnej stronie ProcessMaster FEP61 DS/FEP61-PL Rev. A 33
34 ProcessMaster FEP61 Przepływomierz elektromagnetyczny ProcessMaster FEP611 7, ,13,14,15 16,17 18, ,76 Średnica nominalna (kontynuacja) DN 11 (44 in.) 11 DN 12 (48 in.) 12 DN 14 (54 in.) 14 DN 15 (6 in.) 15 DN 16 (66 in.) 16 DN 18 (72 in.) 18 DN 2 (8 in.) 2 Przyłącze procesowe Kołnierz DIN PN 6 1) D Kołnierz DIN PN 1 D1 Kołnierz DIN PN 16 D2 Kołnierz DIN PN 25 D3 Kołnierz DIN PN 4 D4 Kołnierz ASME CL 15, B16.5 DN 6, B16.47 seria B > DN6 A1 Kołnierz ASME CL 3, B16.5 DN 6, B16.47 seria B > DN6 A3 Kołnierz JIS 1K J1 Kołnierz JIS 5K J2 Kołnierz JIS 2K J3 Okładzina Ebonit 4) R2 Guma miękka 5) R4 ETFE 2) E1 PTFE T1 PFA 3) P1 Inne Z9 Materiał przyłącza procesowego Stal B Stal chromowo-niklowa 6) C Inne Z Wersja elektrody Standardowa 1 Ostry koniec 7) 5 Inne 9 Materiał elektrody pomiarowej Hast. C-4 (2,461) D Tytan F Tantal G Hast. B-3 (2.46) H Platyna-iryd J Stal chromowo-niklowa 316Ti (1.4571) S Inne Z Ciąg dalszy na następnej stronie 34 DS/FEP61-PL Rev. A ProcessMaster FEP61
35 ProcessMaster FEP611 7, , , ,33 34,35,36 37,38,39 4,41,42 43,44 45,46 75,76 Elektroda uziemiająca / rozpoznawanie pełnej rury bez elektrody uziemiającej / bez rozpoznawania pełnej rury z elektrodą uziemiającą / bez rozpoznawania pełnej rury 2 Inne 9 Wyposażenie uziemiające Bez A Pierścień uziemiający zamontowany z jednej strony 8) B Pierścień uziemiający zamontowany z dwóch stron 8) C Inne Z Rodzaj zabezpieczenia przetwornika pomiarowego / czujnika Standard / IP 67 7 Zasilanie elektryczne AC / 24 V DC, 5 Hz F AC / 24 V DC, 6 Hz G Wyświetlacz Bez wyświetlacza Z wyświetlaczem, przyciskami 2 Wyjścia Wyjście 2 ma aktywne, Wyjście cyfrowe 1+2 pasywne A6 Stopień zaawansowania konstrukcji Określony przez ABB A Określony przez ABB B Certyfikaty materiału Bez C Certyfikat materiału ze świadectwem odbioru 3.1 zgodne z EN 124 C2 Inne CZ Certyfikaty kalibracji Standard ABB CMA Dokładność standardowa, kalibracja CMW uwierzytelniona Certyfikaty Rura pomiarowa z dopuszczeniem DGRL (dyrektywa dotycząca urządzeń ciśnieniowych) CRP Dopuszczenie do kontaktu z żywnością Bez CWY Długość konstrukcyjna czujnika Standard ABB J6 Other Options Bez K Ciąg dalszy na następnej stronie ProcessMaster FEP61 DS/FEP61-PL Rev. A 35
36 ProcessMaster FEP61 Przepływomierz elektromagnetyczny Język dokumentacji Niemiecki Angielski Pakiet językowy: Europa Zachodnia / Skandynawia Pakiet językowy: Europa Wschodnia Inne Elementy przenoszące ciśnienie Standardowa Testy i certyfikaty Bez ProcessMaster FEP611 7,8 47,48 49,5,51 52,53,54 55,56,57 58,59,6 61,62,63 64,65,66 67,68 69,7,71 72,73,74 75,76 Test ciśnienia zgodny z AD2 wg DIN Typ konfiguracji Parametry ustawione fabrycznie Parametry ustawione zgodnie ze specyfikacją klienta Pakiety funkcyjne oprogramowania Standardowa Kalibracja Dokładność kalibracji,5% 9) RCC Kabel sygnałowy Bez Tabliczka znamionowa Tabliczka przyklejana Inne Zakres temperatur czujnika / temperatura otoczenia M1 M5 MW ME MZ MS Standard / C ( F) 1) TK1 Ilość punktów testowych 2 punkty TV2 3 punkty TV3 5 punktów TV5 Funkcja walidacji Funkcja walidacji nieaktywna 1) Opcja dostępna od DN 1 (4 in.) 2) Opcja dostępna od DN ) Opcja dostępna od DN ) Opcja dostępna od DN 15. 5) Opcja dostępna od DN 5. 6) Materiał: patrz karta katalogowa. Opcja dostępna z Design Level A 7) Opcja dostępna od DN ) Opcja dostępna przy średnicy nominalnej DN 6 (24 in.) i powłoce z PTFE / grubego PTFE / ETFE / PFA. Materiał patrz karta katalogowa. 9) Zawiera 2 punkty kalibracyjne. Jeśli są wymagane więcej niż dwa punkty kalibracji, wówczas podać trzy lub pięć punktów w Ilość punktów testowych. 1) Maksymalna temperatura medium pomiarowego: 13 C (266 F) z PTFE, PFA, ETFE; 9 C / 8 C (194 F / 176 F) z ebonitem; 6 C (14 F) z miękką gumą CR CPD NC1 NCC NFS SC TC TZ V 36 DS/FEP61-PL Rev. A ProcessMaster FEP61
37 ProcessMaster FEP612 Przepływomierz magnetyczno-indukcyjny, konstrukcja oddzielona ProcessMaster FEP612 7,8 9, ,13,14, ,75 Zabezpieczenie przed wybuchem Bez Y Konstrukcja / materiał obudowy / przepusty kablowe Czujnik oddzielony / plastik / 1 x M2 x 1.5 P1 Czujnik oddzielony / plastik / 1 x NPT 1/2 in. P2 Sensor Style Standardowa obudowa czujnika F Średnica nominalna DN 3 (1/1 in.) 3 DN 4 (5/32 in.) 4 DN 6 (1/4 in.) 6 DN 8 (5/16 in.) 8 DN 1 (3/8 in.) 1 DN 15 (1/2 in.) 15 DN 2 (3/4 in.) 2 DN 25 (1 in.) 25 DN 32 (1 1/4 in.) 32 DN 4 (1 1/2 in.) 4 DN 5 (2 in.) 5 DN 65 (2 1/2 in.) 65 DN 8 (3 in.) 8 DN 1 (4 in.) 1 DN 125 (5 in.) 125 DN 15 (6 in.) 15 DN 2 (8 in.) 2 DN 25 (1 in.) 25 DN 3 (12 in.) 3 DN 35 (14 in.) 35 DN 4 (16 in.) 4 DN 45 (18 in.) 45 DN 5 (2 in.) 5 DN 6 (24 in.) 6 DN 7 (28 in.) 7 DN 75 (3 in.) 75 DN 8 (32 in.) 8 DN 9 (36 in.) 9 DN 1 (4 in.) 1 DN 15 (42 in.) 15 Ciąg dalszy na następnej stronie ProcessMaster FEP61 DS/FEP61-PL Rev. A 37
38 ProcessMaster FEP61 Przepływomierz elektromagnetyczny ProcessMaster FEP612 7, ,13,14,15 16,17 18, ,78 Średnica nominalna (kontynuacja) DN 11 (44 in.) 11 DN 12 (48 in.) 12 DN 14 (54 in.) 14 DN 15 (6 in.) 15 DN 16 (66 in.) 16 DN 18 (72 in.) 18 DN 2 (8 in.) 2 Przyłącze procesowe Kołnierz DIN PN 6 1) D Kołnierz DIN PN 1 D1 Kołnierz DIN PN 16 D2 Kołnierz DIN PN 25 D3 Kołnierz DIN PN 4 D4 Kołnierz ASME CL 15, B16.5 DN 6, B16.47 seria B > DN6 A1 Kołnierz ASME CL 3, B16.5 DN 6, B16.47 seria B > DN6 A3 Kołnierz JIS 1K J1 Kołnierz JIS 5K J2 Kołnierz JIS 2K J3 Okładzina Ebonit 4) R2 Guma miękka 5) R4 ETFE 2) E1 PTFE T1 PFA 3) P1 Inne Z9 Materiał przyłącza procesowego Stal B Stal chromowo-niklowa 6) C Inne Z Wersja elektrody Standardowa 1 Ostry koniec 7) 5 Inne 9 Materiał elektrody pomiarowej Hast. C-4 (2,461) D Tytan F Tantal G Hast. B-3 (2.46) H Platyna-iryd J Stal chromowo-niklowa 316Ti (1.4571) S Inne Z Ciąg dalszy na następnej stronie 38 DS/FEP61-PL Rev. A ProcessMaster FEP61
39 ProcessMaster FEP612 7, , , ,33 34,35,36 37,38,39 4,41,42 43,44 77,78 Elektroda uziemiająca / rozpoznawanie pełnej rury bez elektrody uziemiającej / bez rozpoznawania pełnej rury 8) z elektrodą uziemiającą / bez rozpoznawania pełnej rury 8) 2 Inne 9 Wyposażenie uziemiające Bez A Pierścień uziemiający zamontowany z jednej strony 8) B Pierścień uziemiający zamontowany z dwóch stron 8) C Inne Z Rodzaj zabezpieczenia przetwornika pomiarowego / czujnika IP 67 / IP 67 7 IP 67 / IP 68 9) 76 IP 67 / IP 68, kabel sygnałowy podłączony i zalany 1) 77 Zasilanie elektryczne Bez Y Wyświetlacz Bez Wyjścia Bez Y Stopień zaawansowania konstrukcji Specified by ABB A Specified by ABB B Certyfikaty materiału Bez C Certyfikat materiału ze świadectwem odbioru 3.1 zgodne z EN 124 C2 Inne CZ Certyfikaty kalibracji Standard ABB CMA Dokładność standardowa, kalibracja uwierzytelniona CMW Certyfikaty Rura pomiarowa z dopuszczeniem DGRL (dyrektywa dotycząca urządzeń ciśnieniowych) CRP Dopuszczenie do kontaktu z żywnością Bez CWY Częstotliwość sieciowa 5 Hz 11) F5 6 Hz 12) F6 Ciąg dalszy na następnej stronie ProcessMaster FEP61 DS/FEP61-PL Rev. A 39
40 ProcessMaster FEP61 Przepływomierz elektromagnetyczny ProcessMaster FEP612 7,8 45,46 47,48 49,5 51,52,53 54,55,56 57,58,59 6,61,62 63,64,65 66,67, ,78 Długość konstrukcyjna czujnika Standard ABB J6 Other Options Bez K Język dokumentacji Niemiecki M1 Angielski M5 Pakiet językowy: Europa Zachodnia / Skandynawia MW Pakiet językowy: Europa Wschodnia ME Inne MZ Elementy przenoszące ciśnienie Standardowa MS Testy i certyfikaty Bez CR Test ciśnienia zgodny z AD2 wg DIN CPD Typ konfiguracji Parametry ustawione fabrycznie NC1 Parametry ustawione zgodnie ze specyfikacją klienta NCC Pakiety funkcyjne oprogramowania Standardowa NFS Kalibracja Dokładność kalibracji,5% 13) RCC Kabel sygnałowy Bez SC 5 m (ok. 15 ft) SC1 1 m (ok. 3 ft) SC2 15 m (ok. 49 ft) SC3 2 m (ok. 66 ft) SC4 25 m (ok. 82 ft) SC5 3 m (ok. 98 ft) SC6 35 m (ok. 115 ft) SC7 4 m (ok. 131 ft) SC8 5 m (ok. 164 ft) SCA Ciąg dalszy na następnej stronie 4 DS/FEP61-PL Rev. A ProcessMaster FEP61
41 Tabliczka znamionowa Tabliczka przyklejana Inne Zakres temperatur czujnika / temperatura otoczenia ProcessMaster FEP612 7,8 69,7 71,72,73 74,75,76 77,78 Standard / C ( F) 14) TK1 Ilość punktów testowych 2 punkty TV2 3 punkty TV3 5 punktów TV5 Funkcja walidacji Funkcja walidacji nieaktywna 1) Opcja dostępna od DN 1 (4 in.) 2) Opcja dostępna od DN ) Opcja dostępna od DN ) Opcja dostępna od DN 15. 5) Opcja dostępna od DN 5. 6) Materiał: patrz karta katalogowa. Opcja dostępna z Design Level A 7) Opcja dostępna od DN ) Opcja dostępna przy średnicy nominalnej DN 6 (24 in.) i powłoce z PTFE / grubego PTFE / ETFE / PFA. Materiał patrz karta katalogowa. 9) Tylko z zewnętrznym przetwornikiem pomiarowym, masa zalewowa (opcja) D141B38U1. 1) Tylko z zewnętrznym przetwornikiem pomiarowym 11) 5 Hz (określić przy zamówieniu czujnika bez przetwornika pomiarowego) 12) 6 Hz (określić przy zamówieniu czujnika bez przetwornika pomiarowego) 13) Zawiera 2 punkty kalibracyjne. Jeśli są wymagane więcej niż dwa punkty kalibracji, wówczas podać trzy lub pięć punktów w Ilość punktów testowych. 14) Maksymalna temperatura medium pomiarowego: 13 C (266 F) z PTFE, PFA, ETFE; 9 C / 8 C (194 F / 176 F) z ebonitem; 6 C (14 F) z miękką gumą TC TZ V ProcessMaster FEP61 DS/FEP61-PL Rev. A 41
42 ProcessMaster FEP61 Przepływomierz elektromagnetyczny Przepływomierz magnetyczno-indukcyjny FET612 Przepływomierz magnetyczno-indukcyjny FET612, zewnętrzny przetwornik pomiarowy ProcessMaster FEP61. Zewnętrzny przetwornik pomiarowy FET612 7,8 9,1 11, ,16 17,18,19 2,21 22,23 24,25 26,27,28 Zabezpieczenie przed wybuchem Bez Y Konstrukcja / materiał obudowy / przepusty kablowe Montaż w obudowie obiektowej / obudowa jednokomorowa / aluminium / 4 x M2 x 1.5 F1 Montaż w obudowie obiektowej / obudowa jednokomorowa / aluminium / 4 x NPT 1/2 in. F2 Protection Class Transmitter / Protection Class Sensor Standard / IP 67 7 Power Supply V AC; V DC, 5 Hz F V AC; V DC, 6 Hz G Wyświetlacz Bez Z wyświetlaczem, przyciskami 2 Wyjścia Wyjście 2 ma aktywne, wyjście cyfrowe 1+2 pasywne A6 Dopuszczenie do kontaktu z żywnością Bez CWY Other Options Bez K Język dokumentacji Niemiecki M1 Angielski M5 Pakiet językowy: Europa Zachodnia / Skandynawia MW Pakiet językowy: Europa Wschodnia ME Tabliczka znamionowa Tabliczka przyklejana TC Inne TZ Zakres temperatur czujnika / temperatura otoczenia Standardowa wersja czujnika / C ( F) TK1 42 DS/FEP61-PL Rev. A ProcessMaster FEP61

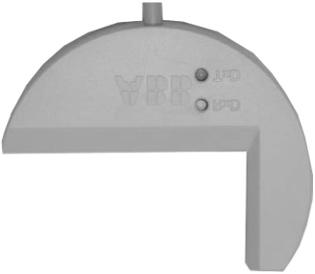

43 Change from one to two columns Change from two to one column Informacje o momentach dokręcania w instrukcji obsługi Wyposażenie Opis Adapter serwisowego portu podczerwieni FZA1 Numer zamówienia FZA1 G1788 Zestaw montażowy do złącza śrubowego kabli NPT 1/2" Do uszczelniania rury ochronnej kabli (conduit) w przypadku montażu na wolnym powietrzu. 3KXF813L1 G1258 Adapter M2x1.5 do 1/2"NPT D365B269U1 Kabel sygnałowy G1259 D173D31U1 Znaki towarowe Hastelloy C jest znakiem towarowym Haynes International ProcessMaster FEP61 DS/FEP61-PL Rev. A 43
