KROHNE 10/2004 7.02498.21.PL KROHNE Polska Sp. z o.o. ul.

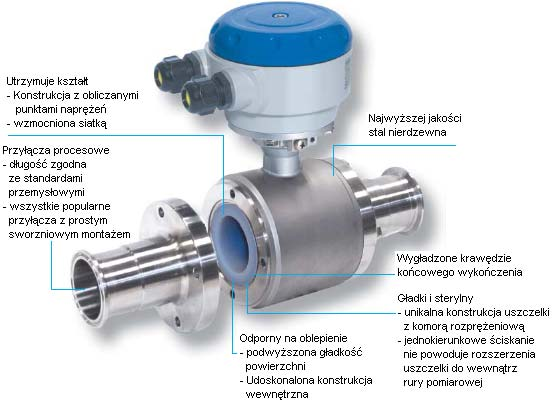

1 KROHNE 10/ PL KROHNE Polska Sp. z o.o. ul. Stary Rynek Oliwski 8A, Gdańsk OPTIFLUX 6000 Przepływomierz elektromagnetyczny Wersja sanitarna i higieniczna OPTIFLUX 6000 rozwiązanie dla wszelkich możliwych zastosowań higienicznych. Zastosowanie Przemysł spożywczy Przemysł farmaceutyczny Przemysł chemiczny Przykłady aplikacji Mieszanie, dozowanie i dawkowanie Zastosowania sanitarne i higieniczne Od lekarstw i półproduktów do napojów, mleka, piwa i soków owocowych Produkcja wielkoprzemysłowa z szerokim zakresem średnic (do DN 150) Cechy Unikane uszczelnienie typu L zabezpieczające przed rozszerzaniem się uszczelki do wnętrza rury pomiarowej Proste i efektywne stosowanie procesów SIP i CIP Temperatury procesów czyszczących do 150 C (zależnie od przyłączy procesowych) Zakres średnic do DN 150 Niska waga Przewodność: Inne niż woda > 1 µs/cm Woda > 20 µs/cm Konstrukcja w pełni sanitarna, ze stali nierdzewnej W pełni nadający się do procesów SIP oraz CIP Typowe dla przemysłu farmaceutycznego i spożywczego przyłącza procesowe i długości montażowe Dopuszczenia FDA, certyfikaty EHEDG & 3A

Na rysunku pokazana jest trapezoidalna wkładka uszczelniająca w stanie luźnym (nie ściśniętym) Po

Największe ciśnienie (zatem nacisk) występuje od strony rury pomiarowej, powodując, że uszczelka

Wzrost temperatury przy zamontowanym przepływomierzu i poddanej ciśnieniu uszczelce powoduje jej

2 Na rysunku pokazana jest trapezoidalna wkładka uszczelniająca w stanie luźnym (nie ściśniętym) Po zamontowaniu przepływomierza wkładka ulega ściśnięciu w temperaturze pokojowej. Największe ciśnienie (zatem nacisk) występuje od strony rury pomiarowej, powodując, że uszczelka rozpręża się, wypełniając wnętrze specjalnej komory. Wzrost temperatury przy zamontowanym przepływomierzu i poddanej ciśnieniu uszczelce powoduje jej dalsze rozszerzanie się w kierunku wnętrza komory uszczelka nie rozpręża się zatem do wnętrza rury pomiarowej! OPTIFLUX 6000 przepływomierz elektromagnetyczny 2 / 9

3 Dane techniczne Std. standardowy O opcjonalny - Na życzenie Średnica znamionowa ANSI [cale] 1 /10 1/8 1/4" 3/8 ½ 1 1½ 2 2½" 3 4 5" 6 DN [mm] Przyłącza procesowe DIN S td. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. DIN O O O O O O O O O O O O O DIN A O O O O O O O O DIN O O O O O O O O ISO 2037 S td. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. ISO 2852 O O O O O O O O O O O O O SMS O O O O O O O O TRI CLOVER O O O O O O O O Uwagi: DN (1/10 1/4") posiada przyłącze DN 10 (3/8 ) Wykładzina * PFA Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. * Patrz ograniczenia temperatury Elektrody Hastelloy C4 S td. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Hastelloy B2 O O O O O O Platyna O O O O O O Stal nierdz (316 L) O O O O O O O O Stal nierdz (316 Ti) O O O O O O Tantal O O O O O O Tytan O O O O O O O O O O O O O Zintegrowane pierścienie / uszczelki Bez / EPDM S td. Std. Std. Std. Std. Std. Std. Std. Std. S td. Std. Std. Std. Bez / silikon O O O O O O O O O O O O O Używane materiały* Rura pomiarowa Austeniczna stal nierdzewna Łączniki Stal nierdzewna (316 L) Obudowa (Duplex) (AISI 304) Puszka zaciskowa standard Ciśnieniowy odlew aluminiowy (kryty poliuretanem) Puszka zaciskowa - opcja Stal nierdzewna (AISI 304) * Pozostałe materiały na życzenie Stopień ochrony Standardowy IP 66 / 67, równoważny NEMA 4 / 4X / 6 Opcjonalny IP 68 polowy / IP 68 fabryczny, równoważny NEMA 6P Klasa izolacji H Dopuszczenia sanitarne 3A Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. EHEDG Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Wersje Zwarta + IFC 300 C Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Rozdzielona IFC 300 F, R, W Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Zwarta + IFC 010 C Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Rozdzielona IFC 010 W Std. Std. Std. Std. Std. Std. Std. Std. Std. Std. Obciążenie próżnią 0 mbar / 0 psi abs. Przewodność elektryczna Inne niż woda 5 µs/cm 1 µs/cm IFC 300, 5 µs/cm z IFC 010 Woda 20 µs/cm OPTIFLUX 6000 przepływomierz elektromagnetyczny 3 / 9

4 Zakres temperatur Wymiary i wagi OPTIFLUX 6000 przepływomierz elektromagnetyczny 4 / 9

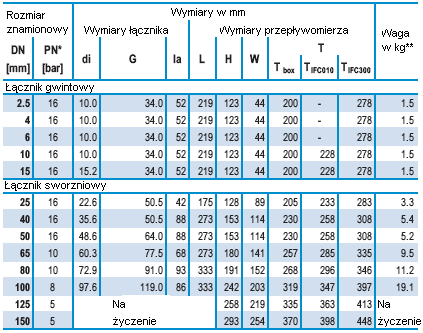

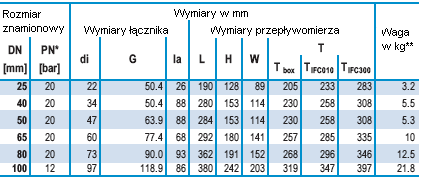

5 Wymiary i wagi Przyłącze spawane aseptyczne wg DIN Przyłącze mleczarskie DIN OPTIFLUX 6000 przepływomierz elektromagnetyczny 5 / 9

6 Przyłącze gwintowe wg SMS 1145 Przyłącze sanitarne kołnierzowe wg DIN A Przyłącze zaciskowe (typu Clamp) wg DIN OPTIFLUX 6000 przepływomierz elektromagnetyczny 6 / 9

7 Przyłącze typu TRI-CLOVER (Clamp) Przyłącze spawane aseptyczne wg ISO 2037 OPTIFLUX 6000 przepływomierz elektromagnetyczny 7 / 9

8 Połączenie zaciskowe (typu Clamp) wg ISO 2852 OPTIFLUX 6000 przepływomierz elektromagnetyczny 8 / 9

Zakres przepływomierzy OPTIFLUX Przetworniki pomiarowe OPTIFLUX Wszystkie przetworniki współpracują ze wszystkimi głowicami pomiarowymi IFC 300 jeden dla wszystkich zastosowań IFC 010 ekonomiczny

C OPTIFLUX 7300 C TIDAFLUX 4110 PF BATCHFLUX 5015 C BATCHCONTROL 5014 C 2-przewodowy Bezelektrodowy Częściowe wypełnienie rurociągu Urządzenia do napełniania Przepływomierze elektromagnetyczne,

9 Zakres przepływomierzy OPTIFLUX Przetworniki pomiarowe OPTIFLUX Wszystkie przetworniki współpracują ze wszystkimi głowicami pomiarowymi IFC 300 jeden dla wszystkich zastosowań IFC 010 ekonomiczny przetwornik Głowice pomiarowe OPTIFLUX 1000 OPTIFLUX 2000 OPTIFLUX 4000 OPTIFLUX 5000 OPTIFLUX 6000 Ekonomia Woda / ścieki Procesy Precyzja / odporność Sterylność Specjalne zastosowania OPTIFLUX 4040 C OPTIFLUX 7300 C TIDAFLUX 4110 PF BATCHFLUX 5015 C BATCHCONTROL 5014 C 2-przewodowy Bezelektrodowy Częściowe wypełnienie rurociągu Urządzenia do napełniania Przepływomierze elektromagnetyczne, ultradźwiękowe, wirowe, inne... Przepływomierze masowe Coriolisa (Gęstość / stężenie) Przełączniki (sygnalizatory) przepływu łopatkowe i elektromagnetyczne Mierniki poziomu radar (mikrofalowe i TDR) i przepływ Przełączniki (sygnalizatory) poziomu sondy pojemnościowe i wibracyjne Komunikacja cyfrowa HART, PROFIBUS, FOUNDATION FIELDBUS, MODBUS; AMS, PDM, DeltaV, System DTM / FDT 1.2 (np. PACTware). OPTIFLUX 6000 przepływomierz elektromagnetyczny 9 / 9
