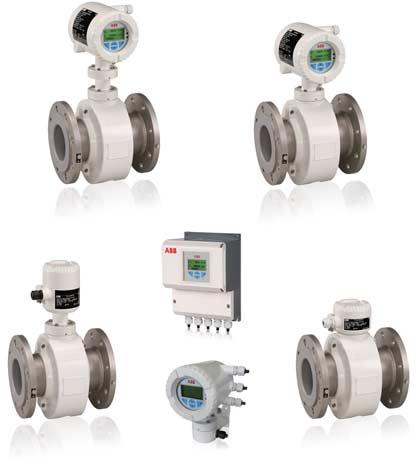

1 Wechsel ein-auf zweispaltig Karta katalogowa Rev. F ProcessMaster FEP300 Przepływomierz elektromagnetyczny Idealny wybór dla przemysłu procesowego Obsługa intuicyjna Funkcja przycisków programowalnych Funkcja Easy Set-up Bezdotykowe przyciski obsługi Parametryzacja urządzenia bez konieczności otwierania obudowy Prosta diagnoza Meldunki statusu zgodnie z NAMUR Teksty pomocnicze na wyświetlaczu Maksymalna dokładność pomiaru Maksymalna odchyłka pomiarowa: 0,2 % od wartości mierzonej Uniwersalny przetwornik pomiarowy Redukcja zapasów części zamiennych i kosztów magazynowania Najnowocześniejsza technika zapisu w czujniku pomiarowym Pozwala uniknąć błędów i sprawia, że proces uruchamiania jest szybki i bezpieczny. Dopuszczenia dla ochrony przed wybuchem Zgodnie z ATEX, IECEx Zgodnie z FM, cfm, NEPSI, GOST HART, PROFIBUS PA, FOUNDATION Fieldbus Dostęp do wszystkich informacji o stanie

2 Wechsel ein-auf zweispaltig Spis treści Przepływomierz elektromagnetyczny ProcessMaster FEP300 ABB ABB należy do czołowych firm międzynarodowych zajmujących się projektowaniem i produkcją przyrządów pomiarowych i regulacyjnych. Sieć placówek na całym świecie oraz bogaty serwis w połączeniu z profesjonalną wiedzą na temat systemów aplikacji sprawiają, że firma ABB jest głównym oferentem produktów z zakresu techniki przepływu. Wstęp Norma przemysłowa ProcessMaster spełnia wysokie wymagania stawiane nowoczesnym przepływomierzom. Modułowa koncepcja przyrządu gwarantuje elastyczność stosowania, tanią eksploatację, długi okres użytkowania i ograniczoną konserwację. Dzięki stosowaniu systemów zarządzania Asset oraz używaniu funkcji autokontroli i diagnozy dostępność systemów ABB jest większa, a czasy przestoju krótsze. Nowoczesne funkcje diagnozy Zadaniem nowoczesnych funkcji diagnozy jest kontrola działania urządzenia oraz monitorowanie procesów technologicznych. Wartości graniczne parametrów diagnozy można ustawiać na miejscu. Przekroczenie wartości granicznych powoduje wygenerowanie alarmu. Dla celów dalszej analizy istnieje możliwość odczytania danych diagnostycznych za pomocą nowoczesnego DTM. W efekcie można w porę rozpoznać stany krytyczne i podjąć odpowiednie działania. Tego typu rozwiązanie pozwala zwiększyć wydajność i uniknąć przestojów. Klasyfikacja meldunków statusu odbywa się zgodnie z wymaganiami NAMUR. Jeśli zostanie wygenerowany błąd, na wyświetlaczu pojawi się tekst pomocniczy zależny od diagnozy, który znacznie upraszcza i przyspiesza usuwanie błędów. W rezultacie zapewnione jest maksymalne bezpieczeństwo w trakcie procesu. Nowy design czujnika pomiarowego - doskonała technologia i niezawodność działania Samoczyszczące, wypolerowane elektrody pomiarowe z podwójnym uszczelnieniem zwiększają sprawność i jakość pomiaru przyrządu. Dzięki wysokiej częstotliwości wzbudzenia czujnik pomiarowy ProcessMaster jest przepływomierzem o szybkim czasie reakcji. Nowoczesne metody filtrowania, które oddzielają sygnał pomiarowy od sygnału zakłócającego, zapewniają także w trudnych warunkach pracy precyzyjny pomiar z maksymalną dokładnością (maks. odchyłka pomiarowa 0,2 % od wartości mierzonej). Łatwy i szybki rozruch Dzięki zastosowaniu nowoczesnej techniki zapisu w czujniku pomiarowym kontrola przyporządkowania czujnika i przetwornika pomiarowego jest zbędna. Przetwornik rozpoznaje czujnik pomiarowy w sposób samoczynny dzięki zamontowaniu SensorMemory. Po włączeniu zasilania w energię elektryczną przetwornik pomiarowy przeprowadza autokonfigurację. Do pamięci zostaną automatycznie wprowadzone dane z czujnika pomiarowego oraz parametry specyficzne dla miejsca pomiaru. Pozwoli to uniknąć błędów, a proces uruchamiania będzie następował w sposób szybszy i bezpieczniejszy. Obsługa intuicyjna gwarancją bezpieczeństwa Zmiany parametrów ustawionych fabrycznie dokonuje się za pomocą wyświetlacza łatwego w obsłudze oraz bezdotykowych przycisków obsługi, a następuje ona w szybki i prosty sposób bez konieczności otwierania obudowy. Funkcja Easy Set-up prowadzi niewprawionego użytkownika przez konfigurację, wyświetlając instrukcje krok po kroku. Funkcja przycisków programowalnych ułatwia obsługę - jak w nowoczesnych telefonach komórkowych. Podczas konfigurowania jest wyświetlany dozwolony zakres ustawień parametru, a niedopuszczalne wpisy są odrzucane. Uniwersalny przetwornik pomiarowy - wydajność i elastyczność Podświetlany wyświetlacz można obracać bez użycia żadnych dodatkowych pomocy. Użytkownik może ustawić kontrast, a wskazanie jest w pełni konfigurowalne. Można ustawić wielkość znaków, liczbę wierszy oraz rozdzielczość wskazania (miejsca po przecinku) W trybie multipleksowym można różnorodnie skonfigurować kilka prezentacji na wyświetlaczu, a następnie po kolei je wywołać. Inteligenta konstrukcja modułowa panelu przetwornika umożliwia prosty demontaż bez konieczności odkręcania kabli i wyjmowania wtyczek. Niezależnie od tego, czy impulsy liczące są aktywne czy pasywne, 20 ma aktywne lub pasywne, wyjście statusu aktywne czy pasywne, uniwersalny przetwornik pomiarowy zawsze zapewnia prawidłowy sygnał. Protokół HART jest standardem. Alternatywnie do protokołu HART przetwornik pomiarowy może zostać wyposażony w PROFIBUS PA lub FOUNDATION Fieldbus. Uniwersalny przetwornik pomiarowy ułatwia gromadzenie zapasów części zamiennych i redukuje koszty magazynowania. ScanMaster - narzędzie diagnostyczne Czy można polegać na wartościach pomiarowych? Jak określić stan techniczny danego urządzenia? ScanMaster pomaga odpowiedzieć na te często zadawane pytania. ScanMaster umożliwia przeprowadzenie kontroli działania w prosty sposób. ProcessMaster - zawsze idealny wybór ProcessMaster jest przyrządem wyznaczającym kierunki w przemyśle technologicznym. Spełnia on różnorodne wymagania NAMUR. ProcessMaster jest przyrządem uniwersalnym w myśl dyrektywy dotyczącej przyrządów wysokociśnieniowych. Ocena według kategorii III dla przewodów rurowych następuje zgodnie z wymaganiami NAMUR. W rezultacie ProcessMaster można stosować uniwersalnie. Koszty ulegają redukcji i zwiększa się stopień bezpieczeństwa. Przegląd serii konstrukcyjnej ProcessMaster ProcessMaster jest dostępny w dwóch seriach konstrukcyjnych. ProcessMaster 300 jako urządzenie z funkcjami podstawowymi i ProcessMaster 500 jako urządzenie wyposażone w dodatkowe funkcje i opcje. Poniższa tabela zawiera przegląd obu serii. ProcessMaster FEP300 FEP500 Dokładność pomiaru 0,4 % (opcjonalnie 0,2 %) wartości mierzonej X - Dokładność pomiaru 0,3 % (opcjonalnie 0,2 %) wartości mierzonej - X Funkcje porcjowania Licznik nastawny, korekta ilości w wybiegu, zewnętrzny start / stop, styk końcowy - X porcjowania Dalsze funkcje oprogramowania Jednostki masy, edytowalne liczniki, X X Dwa zakresy pomiarowe - X Wyświetlacz graficzny Funkcja rejestratora z zapisem liniowym X X Funkcje diagnostyczne Wykrywanie pęcherzyków gazu, rozpoznanie otuliny elektrody, kontrola przewodności, - X kontrola temperatury, fingerprint, trend Napełnienie częściowe Rozpoznanie przez elektrodę częściowego X X napełnienia (TFE) Opcje sprzętowe Wersje dla ekstremalnie ściernych materiałów pomiarowych: Wykładzina ceramiczno-karbidowa, - X Elektrody pomiarowe wolframowokarbidowe, Elektrody pomiarowe dwuwarstwowe Funkcje związane z uruchamianiem Kontrola uziemienia - X Magistrala PROFIBUS PA, FOUNDATION Fieldbus X X Narzędzie weryfikacyjne / diagnostyczne ScanMaster X X Niniejsza karta katalogowa zawiera opis ProcessMaster 300. ProcessMaster patrz karta katalogowa DS/FEP500. 2

3 Spis treści 1 ProcessMaster aspekty techniczne Właściwości systemu Uwagi ogólne Powtarzalność, czas reakcji Przetwornik pomiarowy Średnica nominalna, zakres pomiarowy Właściwości funkcjonalne Czujnik pomiarowy Podłączenie elektryczne Parametry techniczne istotne w strefach zagrożenia wybuchowego dla pracy w strefie 1, 21, 22 / kat Uwagi ogólne Podłączenie elektryczne Dane elektryczne dla eksploatacji w strefie 1 / kat Dane temperaturowe Elementy specyficzne wykonania urządzenia dla eksploatacji w strefie z zagrożeniem wybuchowym 1 /Div Parametry techniczne istotne w strefach zagrożenia wybuchowego dla pracy w strefie 2, 21, 22 / kat Uwagi ogólne Podłączenie elektryczne Dane elektryczne dla eksploatacji w strefie 2 / kat Dane temperaturowe...35 Dane techniczne istotne w strefach zagrożenia wybuchowego dla pracy w strefach z palnym pyłem Wskazówki do stosowania przyrządu w obszarach z palnym pyłem Warunki montażu Uziemienie Montaż Wymiary Kołnierz DN (1/ ") Kołnierz DN (... 1") Kołnierz DN ( ") Kołnierz DN (1/2... 8"), wersja wysokociśnieniowa PN 3 i PN Kołnierz DN (1/2... 8"), wersja wysokociśnieniowa CL Obudowa przetwornika pomiarowego model FET321 i FET325 strefa 2, kat Obudowa przetwornika pomiarowego model FET325 dla strefy zagrożenia wybuchowego 1 / kat Informacje dotyczące zamówień ProcessMaster FEP311, przepływomierz magnetyczno-indukcyjny FEP315, konstrukcja kompaktowa ProcessMaster FEP321, przepływomierz magnetyczno-indukcyjny FEP325, konstrukcja oddzielona Zewnętrzny przetwornik pomiarowy FET321, FET325 dla ProcessMaster / HygienicMaster...0 3

4 Karta katalogowa Przepływomierz elektromagnetyczny ProcessMaster FEP300 Przepływomierz elektromagnetyczny ProcessMaster FEP Panel wsuwany przetwornika pomiarowego FET301 dla ProcessMaster / HygienicMaster Symulator czujnika FXC Diagnoza i oprogramowanie weryfikujące - ScanMaster FZC Adapter serwisowego portu podczerwieni typ FZA Zestaw do montażu obudowy polowej na rurze

5 1 ProcessMaster aspekty techniczne FEP311 (bez zabezpieczenia przeciwwybuchowego) Lista modeli (konstrukcja kompaktowa) FEP315 (zabezpieczenie przed wybuchem strefa 2 / kat. 2) FEP315 (zabezpieczenie przed wybuchem strefa 1 / kat. 1) ATEX / IEC ATEX / IEC Strefa gazów 2 Strefa gazów 1 Strefa pyłów 21, 22 Strefa pyłów 21, 22 FM / cfm FM / cfm CL I Div 2 (NI, DIP) CL I Div 1, 2 (XP, NI, DIP) NEPSI NEPSI Zone 2 Zone 1 GOST GOST Zone 2 Zone 1 Obszerne informacje dotyczące dopuszczenia w zakresie bezpieczeństwa przeciwwybuchowego urządzeń znajdują się w zaświadczeniach kontrolnych dot. bezpieczeństwa przeciwwybuchowego (na płycie CD produktu lub na stronie G0088 Numer modelu Odchylenie wartości pomiarowej FEP311, FEP315 Standard: 0,4 % wartości mierzonej Opcja: 0,2 % wartości mierzonej Zakres średnic nominalnych DN (1/ ") Przyłącze procesowe Kołnierz zgodnie z DIN 2501 / EN , ASME B1.5 / B1.47, JIS 10K Ciśnienie nominalne PN , ASME CL 150, 300, 00 Wykładzina Ebonit (DN ), guma miękka (DN ), PTFE (DN ), PFA (DN ), ETFE (DN ), elastomer (DN ) Przewodność > 5 µs/cm, (20 µs/cm dla wody zdemineralizowanej) Elektrody Stal nierdzewna, Hastelloy B, Hastelloy C, platyna-iryd, tantal, tytan Materiał przyłącza procesowego Stal, stal nierdzewna Rodzaj ochrony IP 5, IP 7 Temperatura medium C ( F) Dopuszczenia Dopuszczenie przeciwwybuchowe ATEX / IECEx strefa 1, 2, 21, 22 NEPSI Zone 1, 2 FM / cfm Cl 1Div 1, Cl 1 Div 2 GOST Zone 1, 2 Dyrektywa dla urządzeń ciśnieniowych 97/23/WE Ocena zgodności zgodnie z kategorią III, grupa fluidów 1 CRN ( Canadian Reg.Number) na zapytanie Przetwornik pomiarowy Zasilanie w energię elektryczną AC V (-15 / +10 %), AC 24 V (-30 / +10 %), DC 24 V (-30 / +30 %) Wyjście prądowe ma aktywne lub pasywne Wyjście impulsowe Aktywne lub pasywne z możliwością ustawiania na miejscu przez oprogramowanie Wyjście przełączające Transoptor, z możliwością programowania funkcji Wejście przełączające Transoptor, z możliwością programowania funkcji Wyświetlacz Wyświetlacz graficzny, z możliwością ustawiania Korpus Konstrukcja kompaktowa Komunikacja Protokół HART (standard), PROFIBUS PA, FOUNDATION Fieldbus (opcja) Do środków spożywczych i zastosowań farmaceutycznych - patrz karta katalogowa HygienicMaster 300 5

6 FEP321 (bez zabezpieczenia przeciwwybuchowego) FEP325 (zabezpieczenie przed wybuchem strefa 2 / kat. 2) Lista modeli (konstrukcja oddzielona) Czujnik pomiarowy FEP325 (zabezpieczenie przed wybuchem strefa 1 / kat. 1) FET321 (bez zabezpieczenia przeciwwybuchowego) ATEX / IEC ATEX / IEC Strefa gazów 2 Strefa gazów 1 Strefa pyłów 21, 22 Strefa pyłów 21, 22 FM / cfm FM / cfm CL I Div 2 (NI, DIP) CL I Div 1, 2 (XP, NI, DIP) NEPSI NEPSI Zone 2 Zone 1 GOST GOST Zone 2 Zone 1 Obszerne informacje dotyczące dopuszczenia w zakresie bezpieczeństwa przeciwwybuchowego urządzeń znajdują się w zaświadczeniach kontrolnych dot. bezpieczeństwa przeciwwybuchowego (na płycie CD produktu lub na stronie Przetwornik pomiarowy FET325 FET325 FET325 (zabezpieczenie przed wybuchem (zabezpieczenie przed wybuchem (zabezpieczenie przed wybuchem strefa 2, kat. 2) strefa 1, kat. 1) strefa 2, kat. 2) FET321 (bez zabezpieczeni a przeciwwybuc howego) G0082 FET321 (bez zabezpieczeni a przeciwwybu chowego) ATEX / IEC ATEX / IEC ATEX / IEC Strefa gazów 2 Strefa gazów 1 Strefa gazów 2 Strefa pyłów 21, 22 Strefa pyłów 21, 22 Strefa pyłów 21, 22 FM / cfm FM / cfm FM / cfm CL I Div 2 (NI, DIP) CL I Div 1, 2 (XP, NI, DIP) CL I Div 2 (NI, DIP) NEPSI NEPSI Zone 2 Zone 1 GOST GOST Zone 2 Zone 1 Obszerne informacje dotyczące dopuszczenia w zakresie bezpieczeństwa przeciwwybuchowego urządzeń znajdują się w zaświadczeniach kontrolnych dot. bezpieczeństwa przeciwwybuchowego (na płycie CD produktu lub na stronie Czujnik pomiarowy FEP321, FEP325 Odchylenie wartości pomiarowej Standard: 0,4 % wartości mierzonej Opcja: 0,2 % wartości mierzonej Zakres średnic nominalnych DN (1/ ) Przyłącze procesowe Kołnierz zgodnie z DIN 2501 / EN , ASME B1.5 / B1.47, JIS 10K Ciśnienie nominalne PN , ASME CL 150, 300, 00 Wykładzina Ebonit (DN ), guma miękka (DN ), PTFE (DN ), PFA (DN ), ETFE (DN ), elastomer (DN ) Przewodność > 5 µs/cm, (20 µs/cm dla wody zdemineralizowanej) Elektrody Stal nierdzewna, Hastelloy B, Hastelloy C, platyna-iryd, tantal, tytan Materiał przyłącza procesowego Stal, stal nierdzewna Rodzaj ochrony IP 5, IP 7, IP 8, (NEMA 4X) Temperatura medium C ( F) Dopuszczenia Dopuszczenie przeciwwybuchowe ATEX / IECEx strefa 1, 2, 21, 22 NEPSI Zone 1, 2 FM / cfm Cl 1Div 1, Cl 1 Div 2 GOST Zone 1, 2 Dyrektywa dla urządzeń ciśnieniowych Ocena zgodności zgodnie z kategorią III, grupa fluidów 1 97/23/WE CRN ( Canadian Reg.Number) na zapytanie Przetwornik pomiarowy FET321, FET325 Zasilanie w energię elektryczną AC V (-15 / +10 %), AC 24 V (-30 / +10 %), DC 24 V (-30 / +30 %) Wyjście prądowe ma aktywne lub pasywne Wyjście impulsowe Aktywne lub pasywne z możliwością ustawiania na miejscu przez oprogramowanie Wyjście przełączające Transoptor, z możliwością programowania funkcji Wejście przełączające Transoptor, z możliwością programowania funkcji Wyświetlacz Wyświetlacz graficzny, z możliwością ustawiania Korpus Konstrukcja oddzielona Komunikacja Protokół HART (standard), PROFIBUS PA, FOUNDATION Fieldbus (opcja) Do środków spożywczych i zastosowań farmaceutycznych - patrz karta katalogowa HygienicMaster 300 G0083

7 Wechsel ein-auf zweispaltig Przepływomierz elektromagnetyczny ProcessMaster FEP300 2 Właściwości systemu Wechsel ein-auf zweispaltig A 2.1 Uwagi ogólne Warunki referencyjne zgodnie z EN Temperatura materiału mierzonego Temperatura otoczenia Zasilanie w energię elektryczną 20 C (8 F) ± 2 K 20 C (8 F) ± 2 K Napięcie znamionowe zgodnie z tabliczką znamionową U n ± 1 %, częstotliwość f ± 1 % Warunki instalacji - Na dopływie > 10 x DN prosty odcinek rury. - Na odpływie > 5 x DN prosty odcinek rury. Faza nagrzewania 30 min Maksymalna odchyłka pomiarowa Wyjście impulsowe - Kalibracja standardowa: ± 0,4 % wartości mierzonej, ± 0,02 % Qmax DN (DN ) - Kalibracja opcjonalna: ± 0,2 % wartości mierzonej, ± 0,02 % Qmax DN (DN 10 00, 800) Qmax DN patrz tabela w rozdziale 2.4 Średnica nominalna, zakres pomiarowy. Ilustracja 1 Y Dokładność ± wartości mierzonej w [%] X Prędkość przepływu v w [m/s], Q / QmaxDN [%] Wpływ wyjścia analogowego Jak wyjście impulsowe plus ±0,1 % wartości mierzonej + 0,01 ma. 2.2 Powtarzalność, czas reakcji Powtarzalność Czas reakcji wyjścia prądowego przy tłumieniu przez 0,02 sekundy 0,11 % wartości mierzonej, t pomiar = 100 s, v = 0, m/s Jako funkcja skokowa % 5 τ 200 ms przy częstotliwości wzbudzenia 25 Hz 5 τ 400 ms przy częstotliwości wzbudzenia 12,5 Hz 5 τ 500 ms przy częstotliwości wzbudzenia,25 Hz 2.3 Przetwornik pomiarowy Właściwości elektryczne Zasilanie w energię elektryczną Częstotliwość sieciowa Częstotliwość wzbudzenia Pobór mocy Przyłącze elektryczne Rozdzielenie wejść / wyjść AC V (-15 % / +10 %) AC 24 V (-30 % / +10 %) DC 24 V (-30 % / +30 %), Tętnienie: < 5 % Hz 1/4 Hz, 7 1/2 Hz, 12 1/2 Hz, 15 Hz, 25 Hz, 30 Hz (50 / 0 Hz zasilanie w energię) (czujnik pomiarowy łącznie z przetwornikiem) AC S 20 VA DC P 12 W (prąd włączeniowy 5, A) Zaciski śrubowe Wyjście prądowe, wyjście cyfrowe DO1, DO2 oraz wejście cyfrowe są oddzielone galwanicznie od wejściowego obwodu czujnika pomiarowego i od siebie. To samo dotyczy wyjść sygnału wersji z PROFIBUS PA i FOUNDATION Fieldbus Wykrywanie pustej rury Wymagania funkcji Wykrywanie pustej rury : Przewodność mierzonego medium 20 µs/cm, długość kabla sygnałowego 50 m (14 ft), średnica nominalna DN DN 10 i brak wzmacniacza wstępnego w czujniku pomiarowym Właściwości mechaniczne Konstrukcja kompaktowa (przetwornik pomiarowy zamontowany bezpośrednio na czujniku pomiarowym) Korpus Odlew aluminiowy, lakierowany Lakierowanie Powłoka kolorowa grubości 80 µm, jasnoszara RAL 9002 Śrubowe złącze kablowe Poliamid, stal nierdzewna (w wersji dla temperatury otoczenia -40 C (40 F)) Konstrukcja oddzielona Korpus Odlew aluminiowy, lakierowany Lakierowanie Powłoka kolorowa grubości 80 µm, element środkowy ciemnoszary RAL 7012, pokrywa przednia / pokrywa tylna jasnoszara RAL 9002 Śrubowe złącze kablowe Poliamid, stal nierdzewna (w wersji dla temperatury otoczenia -40 C (40 F)) Ciężar 4,5 kg (9,92 lb) Temperatura przechowywania, temperatura otoczenia Temperatura otoczenia C ( F) - zakres standardowy C ( F) - zakres rozszerzony Temperatura przechowywania C ( F) Rodzaj zabezpieczenia obudowy przetwornika pomiarowego IP 5, IP 7, NEMA 4X Wibracje w oparciu o EN Przetwornik pomiarowy W zakresie Hz maks. 0,15 mm (0,00 inch) wychylenia* W zakresie Hz maks. 2 g przyspieszenia* * = obciążenie szczytowe 7

8 2.4 Średnica nominalna, zakres pomiarowy Wartość krańcowa zakresu pomiarowego daje się ustawiać między 0,02 x Q max DN i 2 x Q max DN. Średnica nominalna Minimalna wartość krańcowa zakresu pomiarowego Qmax DN Maksymalna wartość zakresu pomiarowego DN " 0,02 x Q max DN ( 0,2 m/s) 0 10 m/s 2 x Q max DN ( 20 m/s) 3 1/10 0,08 l/min (0,02 US gal/min) 4 l/min (1,0 US gal/min) 8 l/min (2,11 US gal/min) 4 5/32 0,1 l/min (0,04 US gal/min) 8 l/min (2,11 US gal/min) 1 l/min (4,23 US gal/min) 1/4 0,4 l/min (0,11 US gal/min) 20 l/min (5,28 US gal/min) 40 l/min (10,57 US gal/min) 8 5/1 0, l/min (0,1 US gal/min) 30 l/min (7,93 US gal/min) 0 l/min (15,85 US gal/min) 10 3/8 0,9 l/min (0,24 US gal/min) 45 l/min (11,9 US gal/min) 90 l/min (23,78 US gal/min) 15 1/2 2 l/min (0,53 US gal/min) 100 l/min (2,4 US gal/min) 200 l/min (52,8 US gal/min) 20 3/4 3 l/min (0,79 US gal/min) 150 l/min (39, US gal/min) 300 l/min (79,3 US gal/min) l/min (1,0 US gal/min) 200 l/min (52,8 US gal/min) 400 l/min (10 US gal/min) /4 8 l/min (2,11 US gal/min) 400 l/min (10 US gal/min) 800 l/min (211 US gal/min) /2 12 l/min (3,17 US gal/min) 00 l/min (159 US gal/min) 1200 l/min (317 US gal/min) ,2 m 3 /h (5,28 US gal/min) 0 m 3 /h (24 US gal/min) 120 m 3 /h (528 US gal/min) 5 2 1/2 2,4 m 3 /h (10,57 US gal/min) 120 m 3 /h (528 US gal/min) 240 m 3 /h (1057 US gal/min) , m 3 /h (15,9 US gal/min) 180 m 3 /h (793 US gal/min) 30 m 3 /h (1585 US gal/min) ,8 m 3 /h (21,1 US gal/min) 240 m 3 /h (1057 US gal/min) 480 m 3 /h (2113 US gal/min) ,4 m 3 /h (37 US gal/min) 420 m 3 /h (1849 US gal/min) 840 m 3 /h (398 US gal/min) m 3 /h (52,8 US gal/min) 00 m 3 /h (242 US gal/min) 1200 m 3 /h (5283 US gal/min) , m 3 /h (95,1 US gal/min) 1080 m 3 /h (4755 US gal/min) 210 m 3 /h (9510 US gal/min) m 3 /h (159 US gal/min) 1800 m 3 /h (7925 US gal/min) 300 m 3 /h (15850 US gal/min) m 3 /h (211 US gal/min) 2400 m 3 /h (1057 US gal/min) 4800 m 3 /h (21134 US gal/min) m 3 /h (291 US gal/min) 3300 m 3 /h (14529 US gal/min) 00 m 3 /h (29059 US gal/min) m 3 /h (39 US gal/min) 4500 m 3 /h (19813 US gal/min) 9000 m 3 /h (392 US gal/min) m 3 /h (528 US gal/min) 000 m 3 /h (2417 US gal/min) m 3 /h (52834 US gal/min) m 3 /h (581 US gal/min) 00 m 3 /h (29059 US gal/min) m 3 /h (58117 US gal/min) m 3 /h (845 US gal/min) 900 m 3 /h (4228 US gal/min) m 3 /h (84535 US gal/min) m 3 /h (112 US gal/min) m 3 /h (58118 US gal/min) 2400 m 3 /h (1123 US gal/min) m 3 /h (1374 US gal/min) 1500 m 3 /h (885 US gal/min) m 3 /h (13739 US gal/min) m 3 /h (1585 US gal/min) m 3 /h (79252 US gal/min) 3000 m 3 /h ( US gal/min) m 3 /h (2113 US gal/min) m 3 /h (1059 US gal/min) m 3 /h ( US gal/min) m 3 /h (2378 US gal/min) m 3 /h ( US gal/min) m 3 /h ( US gal/min) m 3 /h (2712 US gal/min) m 3 /h (13508 US gal/min) 100 m 3 /h ( US gal/min) m 3 /h (3038 US gal/min) m 3 /h ( US gal/min) 000 m 3 /h ( US gal/min) m 3 /h (398 US gal/min) m 3 /h ( US gal/min) m 3 /h (39841 US gal/min) m 3 /h (4755 US gal/min) m 3 /h ( US gal/min) m 3 /h ( US gal/min) m 3 /h (5548 US gal/min) 3000 m 3 /h ( US gal/min) m 3 /h (55471 US gal/min) m 3 /h (340 US gal/min) m 3 /h (31700 US gal/min) m 3 /h (34013 US gal/min) m 3 /h (7925 US gal/min) m 3 /h (39258 US gal/min) m 3 /h (79251 US gal/min) m 3 /h (10039 US gal/min) m 3 /h ( US gal/min) m 3 /h ( US gal/min) 8

9 Wechsel ein-auf zweispaltig Przepływomierz elektromagnetyczny ProcessMaster FEP300 3 Właściwości funkcjonalne Wechsel ein-auf zweispaltig 3.1 Czujnik pomiarowy Rodzaj ochrony wg EN 0529 IP 5, P 7, NEMA 4X IP 8 (tylko dla zewnętrznego czujnika pomiarowego) Wibracja przewodu rurowego w oparciu o EN Zasady dotyczące przyrządu kompaktowego: (przetwornik pomiarowy zamontowany bezpośrednio na czujniku pomiarowym) W zakresie Hz maks. 0,15 mm (0,00 inch) wychylenia W zakresie Hz maks. 2 g przyspieszenia Zasady dotyczące przyrządów z oddzielnym przetwornikiem pomiarowym: Przetwornik pomiarowy W zakresie Hz maks. 0,15 mm (0,00 inch) wychylenia W zakresie Hz maks. 2 g przyspieszenia Czujnik pomiarowy W zakresie Hz maks. 0,15 mm (0,00 inch) wychylenia W zakresie Hz maks. 2 g przyspieszenia Długość konstrukcyjna Przyrządy kołnierzowe odpowiadają długościom montażowym ustalonym zgodnie z VDI/VDE 241, ISO albo DVGW (arkusz roboczy W420, konstrukcja WP, ISO 404 krótka) Kabel sygnałowy (tylko w przypadku zewnętrznego przetwornika pomiarowego) Kable o długości 5 m (1,4 ft) wchodzą w skład zakresu dostawy. Jeśli konieczne są kable o długości powyżej 5 m (1,4 ft), można je nabyć po podaniu numeru katalogowego D173D027U01. Jeśli przetwornik pomiarowy jest przeznaczony do użytku w strefie 1, kat. 1 (model FET325), kable sygnałowe o długości 10 m (32,8 ft) należy na stałe podłączyć do przetwornika. Alternatywnie można zastosować kabel o numerze katalogowym D173D031U01 dla czujników pomiarowych bez ochrony przeciwwybuchowej (model FEP321, FEH321) od DN15 i dla czujników pomiarowych przeznaczonych do stosowania w strefie 2 (model FEP325, FEH325) od DN15. Min.dop. ciśnienie w zależności od temperatury pomiaru Wykładzina Średnica Ppraca prz T praca 1) nominalna mbar abs. y Ebonit (1/ ") 0 < 90 C (194 F) < 80 C (17 F) 2) Guma miękka < 0 C (140 F) ( ") PTFE KTW dopuszczone (3/ ") < 20 C (8 F) < 100 C (212 F) < 130 C (2 F) Gruby PTFE wersja do wysokich temperatur PFA (1/ ") Elastomer 3) (2 24 ) ETFE ( ") < 180 C (35 F) < 180 C (35 F) < 180 C (35 F) 0 < 180 C (35 F) 100 < 130 C (2 F) 100 < 130 C (2 F) 1) Wyższe temperatury podczas czyszczenia CIP/SIP są dozwolone tylko przez ograniczony czas, patrz tabela Maks. dozwolona temperatura czyszczenia. 2) Tylko dla produkcji w Chinach. 3) Jedynie dla produkcji w USA. Maks. dozwolona temperatura czyszczenia Czyszczenie CIP Wykładzina czujnika Czyszczenie parowe T maks. PTFE, PFA 150 C (302 F) Ciecze PTFE, PFA 140 C (284 F) T maks. mi T otocz. nuty 0 25 C (77 F) 0 25 C (77 F) Jeśli temperatura otoczenia przekracza > 25 C, od maksymalnej temperatury czyszczenia należy odjąć różnicę. T max - Δ C. ( Δ C = T otocz - 25 C) Wzmacniacz wstępny Maks. długość przewodu sygnałowego między czujnikiem a przetwornikiem pomiarowym: a) bez wzmacniacza wstępnego: maks. 50 m (14 ft) przy przewodności 5 µs/cm Kable o długości > 50 m (14 ft) wymagają zastosowania wzmacniacza wstępnego. b) ze wzmacniaczem wstępnym maks. 200 m (5 ft) przy przewodności 5 µs/cm Zakres temperatur Temperatura przechowywania ( F) 9

10 Maksymalna temperatura otoczenia w zależności od temperatury materiału pomiarowego Ważne W razie stosowania urządzenia na obszarach zagrożonych wybuchem należy przestrzegać dodatkowych parametrów temperatury w rozdziale Parametry techniczne istotne dla zabezpieczenia przeciwwybuchowego na karcie katalogowej względnie w odrębnych wskazówkach dotyczących zabezpieczenia przeciwwybuchowego (SM/FEX300/FEX500/ATEX/IECEX) lub (SM/FEX300/FEX500/FM/CSA). Model FEP311, FEP315 (wersja do temperatur standardowych) Temperatura otoczenia Materiał Wykładzina kołnierza minimalna temperatura maksymalna temperatura Temperatura materiału mierzonego minimalna temperatura Ebonit Stal -10 C (14 F) 0 C (140 F) -10 C (14 F) Ebonit Stal nierdzewna -15 C (5 F) 0 C (140 F) -15 C (5 F) maksymalna temperatura 90 C (194 F) 80 C (17 F) 4) 90 C (194 F) 80 C (17 F) 4) Guma miękka Stal -10 C (14 F) 0 C (140 F) -10 C (14 F) 0 C (140 F) Guma miękka Stal nierdzewna -15 C (5 F) 0 C (140 F) -15 C (5 F) 0 C (140 F) PTFE Stal -10 C (14 F) PTFE Stal nierdzewna -20 C (-4 F) -40 C (-40 F) 5) PFA 1) Stal -10 C (14 F) PFA 1) Stal nierdzewna -20 C (-4 F) -40 C (-40 F) 5) Gruby PTFE 2) Stal -10 C (14 F) Gruby PTFE 2) Stal nierdzewna -20 C (-4 F) -40 C (-40 F) 5) ETFE 3) Stal -10 C (14 F) ETFE 3) Stal nierdzewna -20 C (-4 F) -40 C (-40 F) 5) Elastomer Stal -10 C (14 F) Elastomer Stal nierdzewna -20 C (-4 F) 0 C (140 F) 45 C (113 F) 0 C (140 F) 45 C (113 F) 0 C (140 F) 45 C (113 F) 0 C (140 F) 45 C (113 F) 0 C (140 F) 45 C (113 F) 0 C (140 F) 45 C (113 F) 0 C (140 F) 45 C (113 F) 0 C (140 F) 45 C (113 F) 0 C (140 F) 45 C (113 F) 0 C (140 F) 45 C (113 F) -10 C (14 F) -25 C (-13 F) -10 C (14 F) -25 C (-13 F) -10 C (14 F) -25 C (-13 F) -10 C (14 F) -25 C (-13 F) 90 C (194 F) 130 C (2 F) 90 C (194 F) 130 C (2 F) 90 C (194 F) 130 C (2 F) 90 C (194 F) 130 C (2 F) 90 C (194 F) 130 C (2 F) 90 C (194 F) 130 C (2 F) 90 C (194 F) 130 C (2 F) 90 C (194 F) 130 C (2 F) -10 C (14 F) 130 C (2 F) -20 C (-4 F) 130 C (2 F) Model FEP311, FEP315 (wersja do wysokich temperatur) Wykładzina Materiał kołnierza minimalna temperatura Temperatura otoczenia maksymalna temperatura Temperatura materiału mierzonego minimalna temperatura maksymalna temperatura PFA 1) Stal -10 C (14 F) 0 C (140 F) -10 C (14 F) 180 C (35 F) PFA 1) Stal nierdzewna -20 C (-4 F) -40 C (-40 F) 5) 0 C (140 F) -20 C (-13 F) 180 C (35 F) Gruby PTFE 2) Stal -10 C (14 F) 0 C (140 F) -10 C (14 F) 180 C (35 F) Gruby PTFE 2) Stal nierdzewna -20 C (-4 F) -40 C (-40 F) 5) 0 C (140 F) -20 C (-13 F) 180 C (35 F) ETFE 3) Stal -10 C (14 F) 0 C (140 F) -10 C (14 F) 130 C (2 F) ETFE 3) Stal nierdzewna -20 C (-4 F) -40 C (-40 F) 5) 0 C (140 F) -20 C (-13 F) 130 C (2 F) 1) PFA (wersja do wysokich temperatur) dostępna dla średnicy nominalnej DN 10 2) Gruby PTFE dostępny dla średnicy nominalnej DN 25 3) ETFE dostępna dla średnicy nominalnej DN 25 4) Tylko dla produkcji w Chinach. 5) Tylko dla wersji do niskich temperatur (opcja) 10

11 Ważne W razie stosowania urządzenia na obszarach zagrożonych wybuchem należy przestrzegać dodatkowych parametrów temperatury w rozdziale Parametry techniczne istotne dla zabezpieczenia przeciwwybuchowego na karcie katalogowej względnie w odrębnych wskazówkach dotyczących zabezpieczenia przeciwwybuchowego (SM/FEX300/FEX500/ATEX/IECEX) lub (SM/FEX300/FEX500/FM/CSA). Model FEP321, FEP325 (wersja do temperatur standardowych) Wykładzina Temperatura otoczenia Temperatura materiału mierzonego Materiał kołnierza minimalna maksymalna minimalna maksymalna temperatura temperatura temperatura temperatura Ebonit Stal -10 C (14 F) 0 C (140 F) -10 C (14 F) 90 C (194 F) 80 C (17 F) 4) Ebonit Stal nierdzewna -15 C (5 F) 0 C (140 F) -15 C (5 F) 90 C (194 F) 80 C (17 F) 4) Guma miękka Stal -10 C (14 F) 0 C (140 F) -10 C (14 F) 0 C (140 F) Guma miękka Stal nierdzewna -15 C (5 F) 0 C (140 F) -15 C (5 F) 0 C (140 F) PTFE Stal -10 C (14 F) 0 C (140 F) -10 C (14 F) 130 C (2 F) PTFE Stal nierdzewna -25 C (-13 F) 0 C (140 F) -25 C (-13 F) 130 C (2 F) -40 C (-40 F) 5) PFA 1) Stal -10 C (14 F) 0 C (140 F) -10 C (14 F) 130 C (2 F) PFA 1) Stal nierdzewna -25 C (-13 F) 0 C (140 F) -25 C (-13 F) 130 C (2 F) -40 C (-40 F) 5) Gruby PTFE 2) Stal -10 C (14 F) 0 C (140 F) -10 C (14 F) 130 C (2 F) Gruby PTFE 2) Stal nierdzewna -25 C (-13 F) 0 C (140 F) -25 C (-13 F) 130 C (2 F) -40 C (-40 F) 5) ETFE 3) Stal -10 C (14 F) 0 C (140 F) -10 C (14 F) 130 C (2 F) ETFE 3) Stal nierdzewna -25 C (-13 F) 0 C (140 F) -25 C (-13 F) 130 C (2 F) Elastomer Stal -10 C (14 F) 0 C (140 F) -10 C (14 F) 130 C (2 F) Elastomer Stal nierdzewna -20 C (-4 F) 0 C (140 F) -20 C (-4 F) 130 C (2 F) Model FEP321, FEP325 (wersja do wysokich temperatur) Temperatura otoczenia Materiał Wykładzina kołnierza minimalna temperatura maksymalna temperatura Temperatura materiału mierzonego minimalna temperatura maksymalna temperatura PFA 1) Stal -10 C (14 F) 0 C (140 F) -10 C (14 F) 180 C (35 F) PFA 1) Stal nierdzewna -25 C (-13 F) -40 C (-40 F) 5) 0 C (140 F) -25 C (-13 F) 180 C (35 F) Gruby PTFE 2) Stal -10 C (14 F) 0 C (140 F) -10 C (14 F) 180 C (35 F) Gruby PTFE 2) Stal nierdzewna -25 C (-13 F) -40 C (-40 F) 5) 0 C (140 F) -25 C (-13 F) 180 C (35 F) ETFE 3) Stal -10 C (14 F) 0 C (140 F) -10 C (14 F) 130 C (2 F) ETFE 3) Stal nierdzewna -25 C (-13 F) -40 C (-40 F) 5) 0 C (140 F) -25 C (-13 F) 130 C (2 F) 1) PFA (wersja do wysokich temperatur) dostępna dla średnicy nominalnej DN 10 2) Gruby PTFE dostępny dla średnicy nominalnej DN 25 3) ETFE dostępna dla średnicy nominalnej DN 25 4) Tylko dla produkcji w Chinach. 5) Tylko dla wersji do niskich temperatur (opcja) 11

12 Wechsel ein-auf zweispaltig 3.1. Obciążenie materiału Ograniczenia dopuszczalnej temperatury płynu (TS) i dopuszczalnego ciśnienia (PS) wynikają ze stosowanego materiału wykładziny i kołnierza przyrządu (zob. tabliczka identyfikacyjna przyrządu). Kołnierz ASME ze stali do DN 400 (1") (CL150/300) do DN 1000 (40") (CL150) Kołnierz DIN ze stali nierdzewnej do DN 00 (24") PS [bar] 110 PS [PSI] PN 100 PN Ilustracja 2 PN 40 PN 25 PN 1 PN TS [ C] 338 [ F] G00589 Kołnierz ASME ze stali nierdzewnej do DN 400 (1 ) (CL150/300) do DN 1000 (40 ) (CL150) PS [bar] Ilustracja CL00 CL300 CL TS Kołnierz DIN ze stali do DN 00 (24 ) PS [PSI] [ C] 338 [ F] G00591 Ilustracja 5 Kołnierz JIS 10K-B2210 Średnica nominalna (1 1/4... 4") (1 1/4... 4") Materiał PN TS PS stal nierdzewna C ( F) Stal C ( F) 10 bar (145 psi) 10 bar (145 psi) Kołnierz DIN ze stali nierdzewnej DN 700 (28") do DN 1000 (40") PS [bar] [ C] [ F] Ilustracja DN 700 PN 1 DN 900 PN10 DN 800 PN 10 DN 700 PN 10 DN 1000 PN 10 TS PS [psi] DN 900 PN 1 DN 800 PN DN 1000 PN G00219 PS [bar] PN 100 PS [PSI] Kołnierz DIN ze stali DN 700 (28") do DN 1000 (40") PS [bar] PS [psi] PN DN 700 PN Ilustracja 4 PN 40 PN 25 PN 1 PN TS [ C] 338 [ F] G DN 900 PN 1 DN 800 PN 1 DN 1000 PN DN 900 PN DN 800 PN 10 7 DN 700 PN DN 1000 PN [ C] TS [ F] G00220 Ilustracja 7 12

13 3.1.7 Czujnik pomiarowy Elementy mające styczność z mierzoną cieczą Element Standard Opcja Wykładzina PTFE, PFA, ETFE, ebonit, guma miękka Elastomer Elektroda pomiarowa i uziemiająca przy: - Ebonit - Guma miękka - PTFE, PFA, ETFE Tarcza uziemiająca Pierścień ochronny Stal chromowoniklowa (AISI 31Ti) Stal chromowoniklowa (AISI 904L) Stal nierdzewna Stal nierdzewna Hastelloy B-3 (2.400), Hastelloy C-4 (2.410), tytan, tantal, platyna-iryd, [AISI 904L] Stal chromowoniklowa (AISI 31Ti) Hast. C-4 (2.410) Hast. B-3 (2.400) tytan, tantal, platynairyd na zapytanie na zapytanie Obudowa czujnika pomiarowego Standard Korpus DN (1/ ") DN ( ") Skrzynka przyłączowa Rura pomiarowa Śrubowe złącze kablowe Obudowa dwupowłokowa z odlewu alumin., lakierowana, powłoka kolorowa, grubość 80 µm, RAL 9002 Stalowa konstrukcja spawana, lakierowana, powłoka kolorowa, grubość 80 µm, RAL 9002 Stop aluminium, lakierowany, grubość 80 µm, kolor jasnoszary RAL 9002 Stal nierdzewna Poliamid, stal nierdzewna (w wersji dla temperatury otoczenia -40 C (40 F)) Elementy nie mające styczności z mierzoną cieczą (przyłącze procesowe) Standard Opcja DN (1/ /2") Stal nierdzewna 1) - DN (3/4... 1") DN ( ") Stal (ocynkowana) 2) Stal (lakierowana) 2) Stal nierdzewna 1) - Przyłącza procesowe są wykonane z jednego z wymienionych poniżej materiałów: 1) (AISI 304), , (AISI 31L) (AISI 31L), (AISI 321) (AISI 31Ti), ASTM A182 F304, ASTM A182 F304L, ASTM A182 F31L, ASTM A182 F321, ASTM A182 F31TI, ASTM A182 F31, 0Cr18Ni9, 0Cr18Ni10, 0Cr17Ni13Mo2, 0Cr27Ni12Mo3, 1Cr18Ni9Ti, 0Cr18Ni12Mo2Ti 2) , 1.040, , , ASTM A105, Q255A, 20#, 1Mn 13

14 Wechsel ein-auf zweispaltig 3.2 Podłączenie elektryczne Model FEP311, FEP321, FET321 z protokołem HART A L N 24 V M1 M2 D1 D2 3 2S E2 E1 1S SE 1 PE < 50 m (200 m) < 14 ft (5 ft) B M1 M2 D1 D2 3 2S E2 E1 1S SE Ilustracja 8 G00474-FEP A Przetwornik pomiarowy B Czujnik pomiarowy 1 Zasilanie w energię elektryczną Zob. tabliczka identyfikacyjna 2 Wyjście prądowe (zacisk 31 / 32) Wyjście prądowe może być eksploatowane jako "aktywne" lub "pasywne". Aktywne: ma, protokół HART (standard), obciążenie wtórne: 250 Ω R 50 Ω Pasywne: ma, protokół HART (standard), obciążenie wtórne: 250 Ω R 50 Ω Napięcie zasilające dla wyjścia prądowego: minimalnie 11 V, maksymalnie 30 V na zaciskach 31 / Wyjście cyfrowe DO1 (zacisk 51 / 52) (wyjście impulsowe lub binarne) Funkcję można ustawić na miejscu przez oprogramowanie jako wyjście impulsowe" albo jako wyjście binarne. Wstępnym ustawieniem fabrycznym jest wyjście impulsowe". Wyjście może być skonfigurowane jako wyjście aktywne albo jako pasywne. Ustawienie przez oprogramowanie. Konfiguracja jako wyjście impulsu. maks. częstotliwość impulsu: 5250 Hz. Szerokość impulsu: 0, ms Wartościowość impulsu i szerokość impulsu są wzajemnie zależne i są obliczane dynamicznie. Konfiguracja jako wyjście przełączające Funkcja: Alarm systemowy, alarm pustej rury, alarm max./min., sygnalizacja kierunku przepływu, inne Konfiguracja jako wyjście aktywne U = V, I max = 220 ma, f max 5250 Hz Konfiguracja jako wyjście pasywne U max = 30 V, I max = 220 ma, f max 5250 Hz 4 Wejście cyfrowe: (zacisk 81 / 82) (wejście stykowe) Funkcję można ustawić na miejscu przez oprogramowanie: Zewnętrzne wyłączenie wyjścia, zewnętrzny reset licznika, zewnętrzne zatrzymanie licznika, inne Dane transoptora: 1 V U 30 V, Ri = 2 kω 5 Wyjście cyfrowe DO2 (zacisk 41 / 42) (wyjście impulsowe lub wyjście binarne) Funkcję można ustawić na miejscu przez oprogramowanie jako wyjście impulsowe" albo jako wyjście binarne. Ustawieniem fabrycznym jest wyjście binarne", sygnalizacja kierunku przepływu. To wyjście jest zawsze pasywne (transoptor). Dane transoptora: U max = 30 V, I max = 220 ma, f max 5250 Hz Uziemienie funkcyjne 7 brązowy 8 czerwony 9 pomarańczowy 10 żółty 11 zielony 12 niebieski 13 fioletowy 14

15 3.2.2 Model FEP311, FEP321, FET321 z PROFIBUS PA, FOUNDATION Fieldbus A L N FF+ FF- PA+ PA M1 M2 D1 D2 3 2S E2 E1 1S SE 1 PE < 50 m (200 m) < 14 ft (5 ft) B M1 M2 D1 D2 3 2S E2 E1 1S SE Ilustracja 9 G01002-FEP A Przetwornik pomiarowy B Czujnik pomiarowy 1 Zasilanie w energię elektryczną Zob. tabliczka identyfikacyjna 2 Komunikacja cyfrowa (zacisk 97 / 98) PROFIBUS PA zgodnie z IEC (PA+ / PA-) U = v, I = 10 ma (eksploatacja normalna), I = 13 ma (w przypadku błędu / FDE) Złącze magistrali ze zintegrowaną ochroną przed błędnym podłączeniem biegunów Adres magistrali może być ustawiany za pomocą przełączników DIP w urządzeniu, wyświetlacza przetwornika pomiarowego lub magistrali polowej. Lub FOUNDATION Fieldbus zgodnie z IEC (FF+ / FF-) U = v, I = 10 ma (praca normalna), I = 13 ma (w przypadku błędu / FDE) Złącze magistrali ze zintegrowaną ochroną przed błędnym podłączeniem biegunów 3 Niezajęty 4 Niezajęty 5 Wyjście cyfrowe DO2 (zacisk 41 / 42) (wyjście impulsowe lub wyjście binarne) Funkcję można ustawić na miejscu przez oprogramowanie jako wyjście impulsowe" albo jako wyjście binarne. Ustawieniem fabrycznym jest wyjście binarne", sygnalizacja kierunku przepływu. To wyjście jest zawsze pasywne (transoptor). Dane transoptora: U max = 30 V, I max = 220 ma, f max 5250 Hz Uziemienie funkcyjne 7 brązowy 8 czerwony 9 pomarańczowy 10 żółty 11 zielony 12 niebieski 13 fioletowy 15

16 3.2.3 Przykłady przyłączenia urządzeń peryferyjnych Wyjście prądowe A B I I E E I = wewn., E = zewn. Ilustracja 10 R B R B U 1 U 2 V G00475 A = konfiguracja "aktywna": ma, HART obciążenie wtórne: 0 =R = 50 Ω (300 Ω w przypadku strefy zagrożenia wybuchowego 1 / Div. 1) Min. obciążenie wtórne przy HART: 250 Ω B = konfiguracja "pasywna": ma, HART obciążenie wtórne: 0 =R = 50 Ω Min. obciążenie wtórne przy HART: 250 Ω Napięcie zasilające dla wyjścia prądowego zacisk 31 / 32: U1: min. 11 V, maks. 30 V Maks. dopuszczalne obciążenie wtórne (R B ) w zależności od napięcia źródłowego (U 2 ) R[ ] B Ω U 2 [V] G00592 Wyjście cyfrowe DO1 A 24V+ B - I I * U R CE B I CE E E R B * I max =220mA 24V+ U 2 - G A = konfiguracja "aktywna" B = konfiguracja "pasywna" Maks. dopuszczalne obciążenie wtórne (R B ) w zależności od napięcia źródłowego (U 2 ) R [ ] U 2 [V] G00593 B Ω I = wewn., E = zewn. Ilustracja 11 = zakres dopuszczalny Wyjście cyfrowe DO2 np. dla nadzorowania systemu, alarmu maks.- min., pustej rury pomiarowej lub sygnalizacji przepływu naprzód/wstecz wzgl. impulsów liczących (funkcję można ustawić przez oprogramowanie) I 41 E +U R B * 42 I max =220mA I = wewn., E = zewn. Ilustracja 12 * U R CE B I CE G

17 Wyjście cyfrowe DO1 i DO2, osobne impulsy przepływu naprzód i wstecz Wyjście cyfrowe DO1 i DO2, osobne impulsy przepływu naprzód i wstecz (wariant przyłączenia) I E I E V V + 24V I = wewn., E = zewn. Ilustracja G00791 Wejście cyfrowe dla zewnętrznego wyłączenia wyjścia lub zewnętrznego cofnięcia licznika I = wewn., E = zewn. Ilustracja 14 PROFIBUS PA i FOUNDATION Fieldbus I E FF- PA- PA+ R C I E FF+ R C Opornik R i kondensator C tworzą zakończenie magistrali. Należy je zainstalować, jeżeli urządzenie jest podłączone na końcu całego kabla magistrali. R = 100 Ω; C = 1 µf 1 PROFIBUS PA 2 FOUNDATION Fieldbus 1 2 G00248 I = wewn., E = zewn. Ilustracja 15 Przyłącze przez wtyczkę M12 (dotyczy tylko PROFIBUS PA w obszarze niezagrożonym wybuchem) Obłożenie wtyku (widok z przodu na wkład z pinem i kołki) PIN 1 = PA+ PIN 2 = nc PIN 3 = PA- PIN 4 = ekran G01003 Ilustracja 1 17

18 Wechsel ein-auf zweispaltig Komunikacja cyfrowa Przetwornik pomiarowy oferuje następujące możliwości w zakresie komunikacji cyfrowej: Protokół HART Urządzenie jest zarejestrowane w HART Communication Foundation. Protokół PROFIBUS PA Złącze jest zgodne z profilem 3.01 (Standard PROFIBUS, EN 50170, DIN [PRO91]). Nr ident. PROFIBUS PA: 0x3430 Alternatywny standardowy 0x9700 lub 0x9740 nr ident. Konfiguracja bezpośrednio na urządzeniu Software DAT200 Asset Vision Basic (+ PROFIBUS PA-DTM) Sygnał przesyłowy według IEC Kabel ekranowany, skręcony (w oparciu o IEC preferowane są typy A lub B) PROFIBUS DP PROFIBUS PA Ilustracja 17 Protokół HART Konfiguracja Przesył Maks. amplituda sygnału Obciążenie wtórne wyjścia prądu Kabel Maks. długość kabla Szybkość transmisji w bodach Obraz bezpośrednio na urządzeniu Software DAT200 Asset Vision Basic (+ HART-DTM) Modulacja FSK na wyjście prądowe ma według standardu Bell 202 1,2 ma ss min. 250 Ω, maks. = 50 Ω AWG 24 skręcony 1500 m 1200 bodów Log. 1: 1200 HZ Log. 0: 2200 Hz Dalsze informacje znajdują się w oddzielnym opisie złącz. Połączenie z systemem W połączeniu z dostępnym dla urządzenia DTM (Device Type Manager) komunikacja (konfiguracja, parametryzacja) może się odbywać za pomocą odpowiednich aplikacji ramowych według FDT 1.21 (DAT200 Asset Vision Basic). Inne narzędzia i opcje zintegrowane w systemie (np. Emerson AMS / Siemens PCS7) dostępne są na zapytanie. Bezpłatna wersja aplikacji ramowej DAT200 Asset Vision Basic dla HART lub PROFIBUS jest dostępna na zapytanie. Wymagane DTM są podane na DVD DAT200 Asset Vision Basic lub w DTM Libary. Dodatkowo możliwe jest pobranie ze strony H2-Bus A PA+ PA- PA+ PA- PA+ PA- A = łącznik segmentowy (łącznie z zasilaniem magistrali i zakończeniem) Ilustracja 18: Przykład podłączenia PROFIBUS PA F G00111 Topologia magistrali drzewo i / lub struktura liniowa Zakończenie magistrali: pasywne po obu końcach głównego przewodu magistrali (człon RC R = 100 Ω, C = 1 µf) Pobór napięcia / pobór prądu Średni pobór prądu: 10 ma. W przypadku wystąpienia błędu funkcja FDE zintegrowana z urządzeniem (= Fault Disconnection Electronic) gwarantuje możliwość wzrostu poboru prądu do maks. 13 ma. Górna granica prądu jest kontrolowana elektronicznie. Napięcie na przewodzie magistrali musi mieścić się w przedziale V DC. Dalsze informacje znajdują się w oddzielnym opisie złącz. Połączenie z systemem Aby umożliwić połączenie z systemem, ABB udostępnia trzy różne pliki GSD. Użytkownik może decydować, czy chce korzystać z całego zakresu funkcji urządzenia, czy tylko z jego części. Przełączanie następuje za pomocą parametru ID-number selector. Numer ident. 0x9700, Nazwa pliku GSD: PA gsd Numer ident. 0x9740, Nazwa pliku GSD: PA gsd Numer ident. 0x3430, Nazwa pliku GSD: ABB_3430.gsd Opis złączy znajduje się na płycie CD objętej zakresem dostawy. Pliki GSD można pobrać ze strony Pliki niezbędne dla pracy można pobrać ze strony 18

19 Wechsel ein-auf zweispaltig Przepływomierz elektromagnetyczny ProcessMaster FEP300 FOUNDATION Fieldbus (FF) Interoperability Test ITK 5.20 campain no. ID producenta 0x ID urządzenia 0x0124 Konfiguracja bezpośrednio na urządzeniu poprzez usługi zintegrowane w systemie National Configurator Sygnał przesyłowy według IEC Adres magistrali Adres magistrali jest przypisywany automatycznie lub może zostać ustawiony ręcznie w systemie. Identyfikator (ID) jest jednoznaczną kombinacją ID producenta, ID urządzenia i numeru seryjnego urządzenia. Połączenie z systemem Wymagane są: plik DD (Device Description), zawierający opis urządzenia plik CFF (Common File Format), potrzebny do inżynierskiego opracowania segmentu Opracowanie inżynierskie jest możliwe w trybie online lub offline. Ethernet HSE-Bus B FOUNDATION Fieldbus H1 FF+ FF- FF+ FF- FF+ FF F Opis złączy znajduje się na płycie CD objętej zakresem dostawy. Pliki można pobrać ze strony Pliki niezbędne dla pracy można również pobrać ze strony G00112 B = Linking Device (łącznie z zasilaniem magistrali i zakończeniem) Ilustracja 19: Przykład podłączenia FOUNDATION Fieldbus Topologia magistrali drzewo i / lub struktura liniowa Zakończenie magistrali: pasywne po obu końcach głównego przewodu magistrali (człon RC R = 100 Ω, C = 1 µf) Pobór napięcia / pobór prądu Średni pobór prądu: 10 ma. W przypadku wystąpienia błędu funkcja FDE zintegrowana z urządzeniem (= Fault Disconnection Electronic) gwarantuje możliwość wzrostu poboru prądu do maks. 13 ma. Górna granica prądu: kontrolowana elektronicznie. Napięcie na przewodzie magistrali musi mieścić się w przedziale V DC. 19

20 4 Parametry techniczne istotne w strefach zagrożenia wybuchowego dla pracy w strefie 1, 21, 22 / kat. 1 A 4.1 Uwagi ogólne Przyrządy z oznaczeniem modelu FEP315 i FEP325 są dopuszczone do użytku w poniższych obszarach zagrożonych wybuchem: ATEX / IECEx strefa 1, 21, 22 FM Div.1 cfm Div.1 NEPSI Zone 1 GOST Zone 1 Ważne Szczegółowe informacje na temat poszczególnych dopuszczeń są podane w rozdziale 1 ProcessMaster aspekty techniczne. Ważne Korpus przetwornika i czujnika pomiarowego należy połączyć z układem kompensacji potencjału PA. Użytkownik musi zapewnić, żeby - jeśli zostanie przyłączony przewód ochronny PE - nie wystąpiła żadna różnica potencjału między przewodem ochronnym PE i kompensacją potencjału PA. Przy obliczeniach w zakresie zagrożenia wybuchem przyjęto temperatury na wejściu kabla wynoszące 70 C (158 F). Odpowiednio do tego, należy używać kabli dla zasilania w energię elektryczną i wejść oraz wyjść sygnału ze specyfikacją przynajmniej 70 C (158 F). W przypadku urządzeń z konstrukcją oddzieloną, dla stosowania w FM / cfm kat. 1 lub FM / cfm kat. 2, długość kabla sygnałowego między czujnikiem pomiarowym a przetwornikiem pomiarowym musi wynosić co najmniej 5 m (1,4 ft). 20

21 4.2 Podłączenie elektryczne Model FEP315, FEP325 i FET325 w strefie 1 / kat. 1 z protokołem HART FEP315 A L N 24 V M1 M2 D1 D2 3 2S E2 E1 1S SE 1 PE FEP325 FET Ilustracja 20 A Przetwornik pomiarowy B Czujnik pomiarowy 1 Zasilanie w energię elektryczną: Zob. tabliczka identyfikacyjna 2 Wyjście prądowe (zacisk 31 / 32) W zależności od rodzaju wykonania urządzenia do dyspozycji oferowane jest wyjście "aktywne" lub "pasywne". W urządzeniach przeznaczonych do eksploatacji w strefie z zagrożeniem wybuchowym 1 konfiguracja wyjścia prądowego nie może zostać po fakcie zmieniana na miejscu. Aktywne: ma, protokół HART (standard), obciążenie wtórne: 250 Ω R 300 Ω Pasywne: ma, protokół HART (standard), obciążenie wtórne: 250 Ω R 50 Ω, napięcie zasilające dla wyjścia prądowego: minimalnie 11 V, maksymalnie 30 V na zaciskach 31 / Wyjście cyfrowe DO1 (zaciski 51/52) To wyjście jest zawsze pasywne (transoptor). Dane transoptora: U max = 30 V, I max = 220 ma, Funkcję można ustawić na miejscu przez oprogramowanie jako wyjście impulsowe" albo jako wyjście binarne. Wstępnym ustawieniem fabrycznym jest wyjście impulsowe". Konfiguracja jako wyjście impulsu. Maksymalna częstotliwość impulsu: 5250 Hz, szerokość impulsu: 0, ms Wartościowość impulsu i szerokość impulsu są wzajemnie zależne i są obliczane dynamicznie. Konfiguracja jako wyjście przełączające. Funkcja: Alarm systemowy, alarm pustej rury, alarm max./min., sygnalizacja kierunku przepływu, inne B M1 M2 D1 D2 3 E2 E1 SE Wszystkie wejścia i wyjścia oddzielone są od siebie i od zasilania w energię elektryczną galwanicznie. Podane parametry elektryczne są parametrami eksploatacyjnymi. G Wejście cyfrowe: (zacisk 81 / 82) Jedynie oferowane w kombinacji jako wyjściem prądowym "pasywnym". Funkcję można ustawić na miejscu przez oprogramowanie: Zewnętrzne wyłączenie wyjścia, zewnętrzny reset licznika, zewnętrzne zatrzymanie licznika, inne Dane transoptora: 1 V U 30 V, Ri = 2 kω 5 Wyjście cyfrowe DO2 (zaciski 41/42) To wyjście jest zawsze pasywne (transoptor). Dane transoptora: U max = 30 V, I max = 220 ma Funkcję można ustawić na miejscu przez oprogramowanie jako wyjście impulsowe" albo jako wyjście binarne. Ustawieniem fabrycznym jest wyjście binarne", sygnalizacja kierunku przepływu. Kompensacja potencjału PA 7 brązowy 8 czerwony 9 pomarańczowy 10 żółty 11 zielony 12 niebieski 13 fioletowy 21

22 4.2.2 Model FEP315, FEP325 i FET325 w strefie 1 / kat. 1 z PROFIBUS PA lub FOUNDATION Fieldbus FEP315 A L N FF+ FF- PA+ PA M1 M2 D1 D2 3 2S E2 E1 1S SE 1 PE FEP325 FET Ilustracja 21 A Przetwornik pomiarowy B Czujnik pomiarowy 1 Zasilanie w energię elektryczną: Zob. tabliczka identyfikacyjna 2 Komunikacja cyfrowa (zacisk 97 / 98) PROFIBUS PA zgodnie z IEC (PA+ / PA-) U = v, I = 10 ma (eksploatacja normalna), I = 13 ma (w przypadku błędu) Złącze magistrali ze zintegrowaną ochroną przed błędnym podłączeniem biegunów Adres magistrali może być ustawiany za pomocą przełączników DIP w urządzeniu, wyświetlacza przetwornika pomiarowego lub magistrali polowej. Lub FOUNDATION Fieldbus zgodnie z IEC (FF+ / FF-) U = v, I = 10 ma (praca normalna), I = 13 ma (w przypadku błędu) Złącze magistrali ze zintegrowaną ochroną przed błędnym podłączeniem biegunów 3 Niezajęty 4 Niezajęty B M1 M2 D1 D2 3 E2 E1 SE G Wyjście cyfrowe DO2 (zaciski 41/42) To wyjście jest zawsze pasywne (transoptor). Dane transoptora: U max = 30 V, I max = 220 ma Funkcję można ustawić na miejscu przez oprogramowanie jako wyjście impulsowe" albo jako wyjście binarne. Ustawieniem fabrycznym jest wyjście binarne", sygnalizacja kierunku przepływu. Kompensacja potencjału PA 7 brązowy 8 czerwony 9 pomarańczowy 10 żółty 11 zielony 12 niebieski 13 fioletowy Wszystkie wejścia i wyjścia oddzielone są od siebie i od zasilania w energię elektryczną galwanicznie. Podane parametry elektryczne są parametrami eksploatacyjnymi. W przypadku urządzeń z PROFIBUS PA lub FOUNDATION Fieldbus zakończenie magistrali musi być zgodne z modelem FISCO wzgl. odpowiadać przepisom dot. ochrony przeciwwybuchowej. 22

23 4.2.3 Model FEP325 w strefie 1 / kat. 1 i przetwornika pomiarowego FET325 w strefie 2 / kat. 2 lub FET321 poza strefą z zagrożeniem wybuchowym z protokołem HART Czujnik pomiarowy FEP325 w strefie z zagrożeniem wybuchowym (strefa 1 / kat. 1) Przetwornik pomiarowy FET325 w strefie z zagrożeniem wybuchowym (strefa 2 / kat. 2) Przetwornik pomiarowy FET321 poza strefą z zagrożeniem wybuchowym a A L N 24 V M1 M2 D1 D2 3 2S E2 E1 1S SE /a 1 PE B M1 M2 D1 D2 3 E2 E1 SE G0087 Ilustracja 22 A Przetwornik pomiarowy B Czujnik pomiarowy 1 Zasilanie w energię elektryczną: Zob. tabliczka identyfikacyjna 2 Wyjście prądowe (zacisk 31 / 32) Wyjście prądu może zostać na miejscu ustawione jako wyjście "aktywne" lub "pasywne". Aktywne: ma, protokół HART (standard), obciążenie wtórne: 250 Ω R 50 Ω Pasywne: ma, protokół HART (standard), obciążenie wtórne: 250 Ω R 50 Ω, napięcie zasilające dla wyjścia prądowego: minimalnie 11 V, maksymalnie 30 V na zaciskach 31 / Wyjście cyfrowe DO1 (zaciski 51/52) Wyjście cyfrowe może zostać na miejscu ustawione jako wyjście "aktywne" lub "pasywne". Aktywne: U = V. I max = 220 ma, f max 5250 Hz Pasywne: U max = 30 V, I max = 220 ma, f max 5250 Hz Funkcję można ustawić na miejscu przez oprogramowanie jako wyjście impulsowe" albo jako wyjście binarne. Wstępnym ustawieniem fabrycznym jest wyjście impulsowe". Konfiguracja jako wyjście impulsu. Maksymalna częstotliwość impulsu: 5250 Hz, szerokość impulsu: 0, ms Wartościowość impulsu i szerokość impulsu są wzajemnie zależne i są obliczane dynamicznie. Konfiguracja jako wyjście przełączające. Funkcja: Alarm systemowy, alarm pustej rury, alarm max./min., sygnalizacja kierunku przepływu, inne Wszystkie wejścia i wyjścia oddzielone są od siebie i od zasilania w energię elektryczną galwanicznie. Podane parametry elektryczne są parametrami eksploatacyjnymi. 4 Wejście cyfrowe: (zacisk 81 / 82) Funkcję można ustawić na miejscu przez oprogramowanie: Zewnętrzne wyłączenie wyjścia, zewnętrzny reset licznika, zewnętrzne zatrzymanie licznika, inne Dane transoptora: 1 V U 30 V, Ri = 2 kω 5 Wyjście cyfrowe DO2 (zaciski 41/42) To wyjście jest zawsze pasywne (transoptor). Dane transoptora: U max = 30 V, I max = 220 ma, f max 5250 Hz, Funkcję można ustawić na miejscu przez oprogramowanie jako wyjście impulsowe" albo jako wyjście binarne. Ustawieniem fabrycznym jest wyjście binarne", sygnalizacja kierunku przepływu. Kompensacja potencjału PA a Uziemienie funkcyjne (jedynie w przypadku czujników pomiarowych FET321 poza obszarem z zagrożeniem wybuchowym) 7 brązowy 8 czerwony 9 pomarańczowy 10 żółty 11 zielony 12 niebieski 13 fioletowy 23

24 4.2.4 Model FEP325 w strefie 1 / kat. 1 i przetwornika pomiarowego FET325 w strefie 2 / kat. 2 lub FET321 poza strefą z zagrożeniem wybuchowym z PROFIBUS PA lub FOUNDATION Fieldbus Czujnik pomiarowy FEP325 w strefie z zagrożeniem wybuchowym (strefa 1 / kat. 1) Przetwornik pomiarowy FET325 w strefie z zagrożeniem wybuchowym (strefa 2 / kat. 2) Przetwornik pomiarowy FET321 poza strefą z zagrożeniem wybuchowym a A L N FF+ FF- PA+ PA M1 M2 D1 D2 3 2S E2 E1 1S SE /a 1 PE B M1 M2 D1 D2 3 E2 E1 SE G0100 Ilustracja 23 A Przetwornik pomiarowy B Czujnik pomiarowy 1 Zasilanie w energię elektryczną: Zob. tabliczka identyfikacyjna 2 Komunikacja cyfrowa (zacisk 97 / 98) PROFIBUS PA zgodnie z IEC (PA+ / PA-) U = v, I = 10 ma (eksploatacja normalna), I = 13 ma (w przypadku błędu) Złącze magistrali ze zintegrowaną ochroną przed błędnym podłączeniem biegunów Adres magistrali może być ustawiany za pomocą przełączników DIP w urządzeniu, wyświetlacza przetwornika pomiarowego lub magistrali polowej. Lub FOUNDATION Fieldbus zgodnie z IEC (FF+ / FF-) U = v, I = 10 ma (praca normalna), I = 13 ma (w przypadku błędu) Złącze magistrali ze zintegrowaną ochroną przed błędnym podłączeniem biegunów 3 Niezajęty 4 Niezajęty 5 Wyjście cyfrowe DO2 (zaciski 41/42) To wyjście jest zawsze pasywne (transoptor). Dane transoptora: U max = 30 V, I max = 220 ma, f max 5250 Hz, Funkcję można ustawić na miejscu przez oprogramowanie jako wyjście impulsowe" albo jako wyjście binarne. Ustawieniem fabrycznym jest wyjście binarne", sygnalizacja kierunku przepływu. Kompensacja potencjału PA a Uziemienie funkcyjne (jedynie w przypadku czujników pomiarowych FET321 poza obszarem z zagrożeniem wybuchowym) 7 brązowy 8 czerwony 9 pomarańczowy 10 żółty 11 zielony 12 niebieski 13 fioletowy Wszystkie wejścia i wyjścia oddzielone są od siebie i od zasilania w energię elektryczną galwanicznie. Podane parametry elektryczne są parametrami eksploatacyjnymi. W przypadku urządzeń z PROFIBUS PA lub FOUNDATION Fieldbus w strefie 2 / kat. 2 zakończenie magistrali musi być zgodne z modelem FNICO wzgl. odpowiadać przepisom dot. ochrony przeciwwybuchowej. 24

25 4.3 Dane elektryczne dla eksploatacji w strefie 1 / kat Urządzenia z protokołem HART Przy pracy w obszarach zagrożonych wybuchem należy przestrzegać następujących danych elektrycznych w odniesieniu do wejść i wyjść sygnału przetwornika pomiarowego. Sposób wykonania wyjścia prądowego (aktywne / pasywne) należy odczytać na oznakowaniu w komorze przyłączowej urządzenia. Model: FEP315 lub FET325 Wejścia i wyjścia Wyjście prądowe aktywne Zacisk 31 / 32 Wyjście prądowe pasywne Zacisk 31 / 32 Wyjście cyfrowe DO2 pasywne Zacisk 41 / 42 Wyjście cyfrowe DO1 pasywne Zacisk 51 / 52 Wejście cyfrowe DI 3) pasywne Zacisk 81 / 82 U N [V] Dane robocze I N [ma] U O [V] Dane dot. zagrożenia wybuchem Rodzaj zabezpieczenia przed zapłonem Ex i, IS I O [ma] P O [mw] C O [nf] C OPA [nf] U I [V] I I [ma] P I [mw] C I [nf] C IPA [nf] L O [mh] L I [mh] ) ) 8,4 24 0,05 U I I I P I C I C IPA L I [V] [ma] [mw] [nf] [nf] [nh] ) ) 8, U I [V] I I [ma] 4251) 4) 5002) 4) 4251) 4) 5002) 4) P I [mw] C I [nf] C IPA [nf] L I [nh] ) 3, 3, ) 3, 3, ) ) 3, 3, 170 1) W przypadku "aktywnego" wyjścia prądowego 2) W przypadku "pasywnego" wyjścia prądowego 3) Do dyspozycji jedynie w połączeniu z pasywnym wyjściem prądowym. 4) Należy zastosować jedno- lub wielokanałowe samobezpieczne bariery (separatory zasilania) z charakterystyką rezystancyjną opornika pomiarowego. Wszystkie wejścia i wyjścia oddzielone są od siebie i od zasilania w energię elektryczną galwanicznie. Szczególne warunki przyłączeniowe: Wyjściowe obwody prądowe są wykonane tak, że można je połączyć zarówno z samobezpiecznymi, jak też z niesamobezpiecznymi obwodami prądowymi. Kombinacja iskrobezpiecznych i nieiskrobezpiecznych obwodów prądowych nie jest dopuszczalna. W przypadku samobezpiecznych obwodów prądowych należy wzdłuż ciągu przewodów wyjść prądowych wykonać kompensację potencjałów. Napięcie znamionowe niesamobezpiecznych obwodów prądowych wynosi U M = 0 V. Jeżeli napięcie znamionowe U M = 0 V nie zostanie przekroczone przy podłączaniu do niesamobezpiecznych zewnętrznych obwodów elektrycznych, wtedy tryb samozabezpieczenia zostaje utrzymany. 25

26 4.3.2 Urządzenia z PROFIBUS PA lub FOUNDATION Fieldbus Przy pracy w obszarach zagrożonych wybuchem należy przestrzegać następujących danych elektrycznych w odniesieniu do wejść i wyjść sygnału przetwornika pomiarowego. Sposób wykonania (PROFIBUS PA lub FOUNDATION Fieldbus) należy odczytać na oznakowaniu w komorze przyłączowej urządzenia. Model: FEP315 lub FET325 Magistralę polową (zacisk 97 / 98) i wyjście cyfrowe (zacisk 41 / 42) można podłączyć w strefie 1 / kat. 1 na trzy sposoby. Wariant 1: Przyłącze magistrali polowej samobezpieczne zgodnie z FISCO, przyłącze wyjścia cyfrowego samobezpieczne Wejścia i wyjścia Wyjście cyfrowe DO2 pasywne Zacisk 41 / 42 U N [V] Dane robocze I N [ma] U i [V] Dane dot. zagrożenia wybuchem Rodzaj zabezpieczenia przed zapłonem Ex i, IS i FISCO I i [ma] P i [mw] ) ) 3, 3, 0,17 Magistrala Zacisk 97 / C i [nf] C ipa [nf] L i [µh] 1) Należy zastosować jedno- lub wielokanałowe samobezpieczne bariery (separatory zasilania) z charakterystyką rezystancyjną opornika pomiarowego. Wariant 2: Przyłącze magistrali polowej samobezpieczne (nie zgodnie z FISCO!), przyłącze wyjścia cyfrowego samobezpieczne Wejścia i wyjścia Wyjście cyfrowe DO2 pasywne Zacisk 41 / 42 U N [V] Dane robocze I N [ma] U i [V] Dane dot. zagrożenia wybuchem Rodzaj zabezpieczenia przed zapłonem Ex i, IS I i P i C i C ipa [ma] [mw] [nf] [nf] ) ) 3, 3, 0,17 Magistrala Zacisk 97 / L i [µh] 1) Należy zastosować jedno- lub wielokanałowe samobezpieczne bariery (separatory zasilania) z charakterystyką rezystancyjną opornika pomiarowego. Wariant 3: Przyłącze magistrali polowej zgodnie z FNICO (strefa 2, kat. 2), przyłącze wyjścia cyfrowego (strefa 2, kat. 2) Wejścia i wyjścia Wyjście cyfrowe DO2 pasywne Zacisk 41 / 42 U N [V] Dane robocze I N [ma] U i [V] Dane dot. zagrożenia wybuchem Rodzaj zabezpieczenia przed zapłonem Ex n, NI i FNICO I i [ma] P i [mw] Magistrala Zacisk 97 / ) ) C i [nf] C ipa [nf] L i [µh] 1) Należy zastosować jedno- lub wielokanałowe bariery (separatory zasilania) z charakterystyką rezystancyjną opornika pomiarowego. Wszystkie wejścia i wyjścia oddzielone są od siebie i od zasilania w energię elektryczną galwanicznie. Szczególne warunki przyłączeniowe: Wyjściowe obwody prądowe są wykonane tak, że można je połączyć zarówno z samobezpiecznymi, jak też z niesamobezpiecznymi obwodami prądowymi. Kombinacja iskrobezpiecznych i nieiskrobezpiecznych obwodów prądowych nie jest dopuszczalna. W przypadku samobezpiecznych obwodów prądowych należy wzdłuż ciągu przewodów wyjść sygnału wykonać kompensację potencjałów. Napięcie znamionowe niesamobezpiecznych obwodów prądowych wynosi UM = 0 V. Jeżeli napięcie znamionowe UM = 0 V nie zostanie przekroczone przy podłączaniu do niesamobezpiecznych zewnętrznych obwodów elektrycznych, wtedy tryb samozabezpieczenia zostaje utrzymany. 2

27 4.4 Dane temperaturowe Oznaczenie modelu FEP315 FEP325 FET325 Temperatura powierzchni 70 C (158 F) 85 C (185 F) 70 C (158 F) Temperatura powierzchni jest zależna od temperatury materiału pomiarowego. Przy wzrastającej temperaturze materiału pomiarowego > 70 C (158 F) względnie > 85 C (185 F) również temperatura powierzchni wzrasta aż do wysokości temperatury materiału pomiarowego. Ważne Maksymalnie dopuszczalna temperatura materiału pomiarowego zależy od materiału obudowy i kołnierza osłony i jest ograniczona przez dane robocze z tabeli 1 i dane techniczne dot. zabezpieczenia przed wybuchem z tabel 2... n. Tabela 1: Temperatura materiału pomiarowego w zależności od materiału obudowy i materiału kołnierza Model FEP315 / FEP325 Materiały Temperatura materiału pomiarowego (dane robocze) Wykładzina Kołnierz Minimalnie Maksymalnie Ebonit Stal -10 C (14 F) 90 C (194 F) 80 C (17 F) 1) Ebonit Stal nierdzewna -15 C (5 F) 90 C (194 F) 80 C (17 F) 1) Guma miękka Stal -10 C (14 F) 0 C (140 F) Guma miękka Stal nierdzewna -15 C (5 F) 0 C (140 F) PTFE Stal -10 C (14 F) 130 C (2 F) PTFE Stal nierdzewna -25 C (-13 F) 130 C (2 F) PFA Stal -10 C (14 F) 180 C (35 F) PFA Stal nierdzewna -25 C (-13 F) 180 C (35 F) Gruby PTFE Stal -10 C (14 F) 180 C (35 F) Gruby PTFE Stal nierdzewna -25 C (-13 F) 180 C (35 F) ETFE Stal -10 C (14 F) 130 C (2 F) ETFE Stal nierdzewna -25 C (-13 F) 130 C (2 F) 1) Tylko dla produkcji w Chinach (w przygotowaniu) 27

28 Tabela 2: Temperatura mierzonego materiału (parametry z zakresu ochrony przeciwwybuchowej) dla ProcessMaster model FEP315 Średnica nominalna DN 3... DN 100 DN DN 2000 Design Klasa temperatury Temperatura otoczenia (- 40 C) 1) - 20 C C (- 40 C) 1) - 20 C C (- 40 C) 1) - 20 C C bez izolacji termicznej Gaz Gaz i pył z izolacją termiczną Gaz Gaz i pył bez izolacji termicznej Gaz Gaz i pył z izolacją termiczną Gaz Gaz i pył bez izolacji termicznej Gaz Gaz i pył z izolacją termiczną NT 130 C 90 C 30 C 80 C 40 C T1 HT 180 C 120 C 20 C 120 C 20 C NT 130 C 90 C 30 C 80 C 40 C T2 HT 180 C 120 C 20 C 120 C 20 C NT 130 C 90 C 30 C 80 C 40 C T3 HT 180 C 120 C 20 C 120 C 20 C NT 120 C 90 C 30 C 80 C 40 C T4 HT 120 C 120 C 20 C 120 C 20 C NT 85 C 70 C 30 C 80 C 40 C T5 HT 85 C 85 C 20 C 85 C 20 C NT 70 C 70 C 30 C 70 C 40 C T HT 70 C 70 C 20 CC 70 C 20 C NT 130 C 90 C 30 C 80 C 40 C T1 HT 180 C 120 C 20 C 120 C 20 C NT 130 C 90 C 30 C 80 C 40 C T2 HT 180 C 120 C 20 C 120 C 20 C NT 130 C 90 C 30 C 80 C 40 C T3 HT 180 C 120 C 20 C 120 C 20 C NT 125 C 90 C 30 C 80 C 40 C T4 HT 125 C 120 C 20 C 120 C 20 C NT 90 C 90 C 30 C 80 C 40 C T5 HT 90 C 90 C 20 C 90 C 20 C NT 75 C 75 C 30 C 75 C 40 C T HT 75 C 75 C 20 C 75 C 20 C 1) Wersja przeznaczona do niskich temperatur (opcja) Gaz Gaz i pył NT wersja standardowa, T medium maks. 130 C (2 F) HT wersja do wysokich temperatur, T medium maks. 180 C (35 F) Bez izolacji termicznej: Czujnik pomiarowy nie jest otoczony izolacją przewodu rurowego. Z izolacją termiczną: Czujnik pomiarowy jest otoczony izolacją przewodu rurowego. Ważne Wersja standardowa obejmuje zabezpieczenie przed wybuchem dla gazów i pyłów. Jeśli miejsce wbudowania przyrządu zostanie sklasyfikowane jako obszar zagrożony wybuchem dla gazów i pyłów, wówczas należy uwzględnić temperatury z kolumn Gaz i pył z tabeli. Jeśli miejsce wbudowania przyrządu zostanie sklasyfikowane jako obszar zagrożony wybuchem tylko dla gazów, wówczas należy uwzględnić temperatury z kolumny Gaz z tabeli. 28

29 Tabela 3: Temperatura mierzonego materiału (parametry z zakresu ochrony przeciwwybuchowej) dla ProcessMaster model FEP325 Średnica nominalna DN 3... DN 100 DN DN 2000 Design Klasa temperatury Temperatura otoczenia (- 40 C) 1) - 20 C C (- 40 C) 1) - 20 C C (- 40 C) 1) - 20 C C bez izolacji termicznej Gaz Gaz i pył z izolacją termiczną Gaz Gaz i pył bez izolacji termicznej Gaz Gaz i pył z izolacją termiczną Gaz Gaz i pył bez izolacji termicznej Gaz Gaz i pył z izolacją termiczną NT 130 C 110 C 110 C 110 C 110 C T1 HT 180 C 10 C 150 C 10 C 150 C NT 130 C 110 C 110 C 110 C 110 C T2 HT 180 C 10 C 150 C 10 C 150 C NT 130 C 110 C 110 C 110 C 110 C T3 HT 180 C 10 C 150 C 10 C 150 C NT 120 C 110 C 110 C 110 C 110 C T4 HT 120 C 120 C 120 C 120 C 120 C NT 85 C 85 C 85 C 85 C 85 C T5 HT 85 C 85 C 85 C 85 C 85 C NT 70 C 70 C 70 C 70 C 70 C T HT 70 C 70 C 70 C 70 C 70 C NT 130 C 110 C 110 C 110 C 110 C T1 HT 180 C 10 C 150 C 10 C 150 C NT 130 C 110 C 110 C 110 C 110 C T2 HT 180 C 10 C 150 C 10 C 150 C NT 130 C 110 C 110 C 110 C 110 C T3 HT 180 C 10 C 150 C 10 C 150 C NT 125 C 110 C 110 C 110 C 110 C T4 HT 125 C 125 C 125 C 125 C 125 C NT 90 C 90 C 90 C 90 C 90 C T5 HT 90 C 90 C 90 C 90 C 90 C NT 75 C 75 C 75 C 75 C 75 C T HT 75 C 75 C 75 C 75 C 75 C Gaz Gaz i pył 1) Wersja przeznaczona do niskich temperatur (opcja) NT wersja standardowa, T medium maks. 130 C (2 F). HT wersja do wysokich temperatur, T medium maks. 180 C (35 F). Bez izolacji termicznej: Czujnik pomiarowy nie jest otoczony izolacją przewodu rurowego. Z izolacją termiczną: Czujnik pomiarowy jest otoczony izolacją przewodu rurowego. Ważne Wersja standardowa obejmuje zabezpieczenie przed wybuchem dla gazów i pyłów. Jeśli miejsce wbudowania przyrządu zostanie sklasyfikowane jako obszar zagrożony wybuchem dla gazów i pyłów, wówczas należy uwzględnić temperatury z kolumn Gaz i pył z tabeli. Jeśli miejsce wbudowania przyrządu zostanie sklasyfikowane jako obszar zagrożony wybuchem tylko dla gazów, wówczas należy uwzględnić temperatury z kolumny Gaz z tabeli. 29

30 4.5 Elementy specyficzne wykonania urządzenia dla eksploatacji w strefie z zagrożeniem wybuchowym 1 /Div Konfiguracja wyjścia prądu W urządzeniach przeznaczonych do eksploatacji w strefie z zagrożeniem wybuchowym 1 / Div. 1 konfiguracja wyjścia prądu nie może zostać po fakcie zmieniana. Wymagany rodzaj konfiguracji wyjścia prądu (aktywne / pasywne) należy podać przy zamówieniu. Sposób wykonania wyjścia prądowego (aktywne / pasywne) należy odczytać na oznakowaniu w komorze przyłączowej urządzenia Konfiguracja wyjść cyfrowych Przy wykonaniu urządzenia dla eksploatacji w strefie z zagrożeniem wybuchowym 1 /Div. 1 wyjścia cyfrowe DO1 (51 / 52) i DO2 (41 / 42) mogą zostać skonfigurowane dla podłączenia do wzmacniacza przekaźnikowego NAMUR. W nastawieniu fabrycznym wyjścia te są skonfigurowane w trybie przełączania standardowego (nie dla NAMUR). W urządzeniach z PROFIBUS PA lub FOUNDATION Fieldbus dane jest tylko wyjście cyfrowe DO2 (41 / 42). Ważne Zabezpieczenie zapłonowe tych wyjść pozostaje przy tym bez zmian. Urządzenia przyłączone do tych wyjść muszą spełniać wymogi obowiązujących przepisów dot. ochrony przeciwwybuchowej! 30

31 Mostki nasadkowe znajdują się na płycie obwodu w korpusie przetwornika pomiarowego BR902 BR901 BR G Ilustracja 24: BR902 dla wyjścia cyfrowego DO1 BR902 w pozycji 1: Standard (nie NAMUR) BR902 w pozycji 2: NAMUR Protokół HART PROFIBUS PA FOUNDATION Fieldbus BR901 dla wyjścia cyfrowego DO2 BR901 w pozycji 1: Standard (nie NAMUR) BR901 w pozycji 2: NAMUR Dokonać konfiguracji wyjść cyfrowych w opisany poniżej sposób: 1. Odłączyć zasilanie w energię elektryczną i przed następnym krokiem zachować czas oczekiwania przynajmniej 20 minut. 2. Zwolnić zabezpieczenie pokrywy (4) i otworzyć pokrywę obudowy (1). 3. Zwolnić śruby (3) i wyciągnąć panel wsuwany przetwornika pomiarowego (2). 4. Nasadzić mostki nasadkowe w wymaganej pozycji. 5. Ponownie założyć panel wsuwany przetwornika pomiarowego (2) i dokręcić śruby (3).. Zamknąć pokrywę obudowy (1) i pokrywę zabezpieczyć przez wykręcenie śruby (4). 31

32 5 Parametry techniczne istotne w strefach zagrożenia wybuchowego dla pracy w strefie 2, 21, 22 / kat. 2 A 5.1 Uwagi ogólne Przyrządy z oznaczeniem modelu FEP315 i FEP325 są dopuszczone do użytku w poniższych obszarach zagrożonych wybuchem: ATEX / IECEx strefa 2, 21, 22 FM Div.2 cfm Div.2 NEPSI Zone 2 GOST Zone 2 Ważne Szczegółowe informacje na temat poszczególnych dopuszczeń są podane w rozdziale 1 ProcessMaster aspekty techniczne. Przy obliczeniach w zakresie zagrożenia wybuchem przyjęto temperatury na wejściu kabla wynoszące 70 C (158 F). Odpowiednio do tego, należy używać kabli dla zasilania w energię elektryczną i wejść oraz wyjść sygnału ze specyfikacją przynajmniej 70 C (158 F). 32

33 5.2 Podłączenie elektryczne Model FEP315, FET325 w strefie 2 / kat. 2, FET321 poza strefą z zagrożeniem wybuchowym z protokołem HART Czujnik pomiarowy FEP315, FEP325 i przetwornik pomiarowy FET325 w strefie z zagrożeniem wybuchowym (strefa 2 / kat. 2) FEP315 FEP325 Przetwornik pomiarowy FET321 poza strefą z zagrożeniem wybuchowym FET321 FEP325 FET325 a A L N 24 V M1 M2 D1 D2 3 2S E2 E1 1S SE /a 1 PE Ilustracja 25 A Przetwornik pomiarowy B Czujnik pomiarowy 1 Zasilanie w energię elektryczną: Zob. tabliczka identyfikacyjna 2 Wyjście prądowe (zacisk 31 / 32) Wyjście prądu może zostać na miejscu ustawione jako wyjście "aktywne" lub "pasywne". Aktywne: ma, protokół HART (standard), obciążenie wtórne: 250 Ω R 50 Ω Pasywne: ma, protokół HART (standard), obciążenie wtórne: 250 Ω R 50 Ω napięcie zasilające dla wyjścia prądu: minimalnie 11 V, maksymalnie 30 V na zaciskach 31 / Wyjście cyfrowe DO1 (zaciski 51/52) Wyjście cyfrowe może zostać na miejscu ustawione jako wyjście "aktywne" lub "pasywne". Aktywne: U = V. I max = 220 ma, f max 5250 Hz Pasywne: U max = 30 V, I max = 220 ma, f max 5250 Hz Funkcję można ustawić na miejscu przez oprogramowanie jako wyjście impulsowe" albo jako wyjście binarne. Wstępnym ustawieniem fabrycznym jest wyjście impulsowe". Konfiguracja jako wyjście impulsu. Maksymalna częstotliwość impulsu: 5250 Hz, szerokość impulsu: 0, ms Wartościowość impulsu i szerokość impulsu są wzajemnie zależne i są obliczane dynamicznie. Konfiguracja jako wyjście przełączające. Funkcja: Alarm systemowy, alarm pustej rury, alarm max./min., sygnalizacja kierunku przepływu, inne B M1 M2 D1 D2 3 2S E2 E1 1S SE Wszystkie wejścia i wyjścia oddzielone są od siebie i od zasilania w energię elektryczną galwanicznie. Podane parametry elektryczne są parametrami eksploatacyjnymi. G Wejście cyfrowe: (zacisk 81 / 82) Funkcję można ustawić na miejscu przez oprogramowanie: Zewnętrzne wyłączenie wyjścia, zewnętrzny reset licznika, zewnętrzne zatrzymanie licznika, inne Dane transoptora: 1 V U 30 V, Ri = 2 kω 5 Wyjście cyfrowe DO2 (zaciski 41/42) To wyjście jest zawsze pasywne (transoptor). Dane transoptora: U max = 30 V, I max = 220 ma, f max 5250 Hz Funkcję można ustawić na miejscu przez oprogramowanie jako wyjście impulsowe" albo jako wyjście binarne. Ustawieniem fabrycznym jest wyjście binarne", sygnalizacja kierunku przepływu. Kompensacja potencjału PA a Uziemienie funkcyjne (jedynie w przypadku przetworników pomiarowych FET321 poza strefą zagrożenia wybuchowego) 7 brązowy 8 czerwony 9 pomarańczowy 10 żółty 11 zielony 12 niebieski 13 fioletowy 33

34 5.2.2 Model FEP315, FET325 w strefie 2 / kat. 2, FET321 poza strefą z zagrożeniem wybuchowym z PROFIBUS PA lub FOUNDATION Fieldbus Czujnik pomiarowy FEP315, FEP325 i przetwornik pomiarowy FET325 w strefie z zagrożeniem wybuchowym (strefa 2 / kat. 2) FEP315 FEP325 Przetwornik pomiarowy FET321 poza strefą z zagrożeniem wybuchowym FET321 FEP325 FET325 a A L N FF+ FF- PA+ PA M1 M2 D1 D2 3 2S E2 E1 1S SE /a 1 PE Ilustracja 2 A Przetwornik pomiarowy B Czujnik pomiarowy 1 Zasilanie w energię elektryczną: Zob. tabliczka identyfikacyjna 2 Komunikacja cyfrowa (zacisk 97 / 98) PROFIBUS PA zgodnie z IEC (PA+ / PA-) U = v, I = 10 ma (eksploatacja normalna), I = 13 ma (w przypadku błędu) Złącze magistrali ze zintegrowaną ochroną przed błędnym podłączeniem biegunów Adres magistrali może być ustawiany za pomocą przełączników DIP w urządzeniu, wyświetlacza przetwornika pomiarowego lub magistrali polowej. Lub FOUNDATION Fieldbus zgodnie z IEC (FF+ / FF-) U = v, I = 10 ma (praca normalna), I = 13 ma (w przypadku błędu) Złącze magistrali ze zintegrowaną ochroną przed błędnym podłączeniem biegunów 3 Niezajęty 4 Niezajęty B M1 M2 D1 D2 3 2S E2 E1 1S SE G Wyjście cyfrowe DO2 (zaciski 41/42) To wyjście jest zawsze pasywne (transoptor). Dane transoptora: U max = 30 V, I max = 220 ma, f max 5250 Hz, Funkcję można ustawić na miejscu przez oprogramowanie jako wyjście impulsowe" albo jako wyjście binarne. Ustawieniem fabrycznym jest wyjście binarne", sygnalizacja kierunku przepływu. Kompensacja potencjału PA a Uziemienie funkcyjne (jedynie w przypadku czujników pomiarowych FET321 poza obszarem z zagrożeniem wybuchowym) 7 brązowy 8 czerwony 9 pomarańczowy 10 żółty 11 zielony 12 niebieski 13 fioletowy Wszystkie wejścia i wyjścia oddzielone są od siebie i od zasilania w energię elektryczną galwanicznie. Podane parametry elektryczne są parametrami eksploatacyjnymi. W przypadku urządzeń z PROFIBUS PA lub FOUNDATION Fieldbus w strefie 2 / kat. 2 zakończenie magistrali musi być zgodne z modelem FNICO wzgl. odpowiadać przepisom dot. ochrony przeciwwybuchowej. 34

35 5.3 Dane elektryczne dla eksploatacji w strefie 2 / kat Urządzenia z protokołem HART Przy pracy w obszarach zagrożonych wybuchem należy przestrzegać następujących danych elektrycznych w odniesieniu do wejść i wyjść sygnału przetwornika pomiarowego. Sposób wykonania wyjścia prądowego (aktywne / pasywne) należy odczytać na oznakowaniu w komorze przyłączowej urządzenia. Model: FEP315 lub FET325 Wyjście prądowe Dane dot. zagrożenia wybuchem Ex n / NI Dane robocze Wejścia i wyjścia sygnału U i [V] I i [ma] U i [V] I i [ma] aktywne / pasywne Zacisk 31 / 32 Wyjście cyfrowe DO1 aktywne / pasywne Zacisk 51 / 52 Wyjście cyfrowe DO2 pasywne Zacisk 41 / 42 Wejście cyfrowe DI Zacisk 81 / Wszystkie wejścia i wyjścia oddzielone są od siebie i od zasilania w energię elektryczną galwanicznie Urządzenia z PROFIBUS PA lub FOUNDATION Fieldbus Przy pracy w obszarach zagrożonych wybuchem należy przestrzegać następujących danych elektrycznych w odniesieniu do wejść i wyjść sygnału przetwornika pomiarowego. Sposób wykonania (PROFIBUS PA lub FOUNDATION Fieldbus) należy odczytać na oznakowaniu w komorze przyłączowej urządzenia. Model: FEP315 lub FET325 Wejścia i wyjścia U N [V] Dane robocze I N [ma] U i [V] Dane dot. zagrożenia wybuchem Rodzaj zabezpieczenia przed zapłonem Ex n, NI i FNICO Wyjście cyfrowe DO2 pasywne Zacisk 41 / 42 Magistrala Zacisk 97 / ) ) I i [ma] P i [mw] C i [nf] C ipa [nf] L i [µh] 1) Należy zastosować jedno- lub wielokanałowe bariery (separatory zasilania) z charakterystyką rezystancyjną opornika pomiarowego. 5.4 Dane temperaturowe Oznaczenie modelu FEP315 FEP325 FET325 Temperatura powierzchni 70 C (158 F) 85 C (185 F) 70 C (158 F) Temperatura powierzchni jest zależna od temperatury materiału pomiarowego. Przy wzrastającej temperaturze materiału pomiarowego > 70 C (> 158 F) względnie > 85 C (> 185 F) również temperatura powierzchni wzrasta aż do wysokości temperatury materiału pomiarowego. 35

36 Tabela 1: Temperatura materiału pomiarowego w zależności od materiału obudowy i materiału kołnierza Model FEP315 / FEP325 Materiały Temperatura materiału pomiarowego (dane robocze) Wykładzina Kołnierz Minimalnie Maksymalnie Ebonit Stal -10 C (14 F) Ebonit Stal nierdzewna -15 C (5 F) 90 C (194 F) 80 C (17 F) 1) 90 C (194 F) 80 C (17 F) 1) Guma miękka Stal -10 C (14 F) 0 C (140 F) Guma miękka Stal nierdzewna -15 C (5 F) 0 C (140 F) PTFE Stal -10 C (14 F) 130 C (2 F) PTFE Stal nierdzewna -25 C (-13 F) 130 C (2 F) PFA Stal -10 C (14 F) 180 C (35 F) PFA Stal nierdzewna -25 C (-13 F) 180 C (35 F) Gruby PTFE Stal -10 C (14 F) 180 C (35 F) Gruby PTFE Stal nierdzewna -25 C (-13 F) 180 C (35 F) Elastomer 2) Stal -10 C (14 F) 130 C (2 F) Elastomer 2) Stal nierdzewna -20 C (-4 F) 130 C (2 F) ETFE Stal -10 C (14 F) 130 C (2 F) ETFE Stal nierdzewna -25 C (-13 F) 130 C (2 F) 1) Tylko dla produkcji w Chinach (w przygotowaniu) 2) Jedynie dla produkcji w USA (tylko dla FM / cfm Div 2) 3

37 Tabela 2: Temperatura mierzonego materiału (parametry z zakresu ochrony przeciwwybuchowej) dla ProcessMaster model FEP315 Średnica nominalna ProcessMaster DN 3... DN 2000 HygienicMaster DN 3... DN 100 Design Klasa temperatury bez izolacji termicznej Gaz Temperatura otoczenia - 20 C C - 20 C C - 20 C C - 40 C C 1) - 40 C C 1) - 40 C C 1) Gaz i pył z izolacją termiczną Gaz Gaz i pył bez izolacji termicznej Gaz NT 130 C 130 C C T1 HT Gaz i pył z izolacją termiczną Gaz Gaz i pył bez izolacji termicznej Gaz Gaz i pył z izolacją termiczną Gaz Gaz i pył 100 C 2) 110 C 3) C 40 C C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 40 C 180 C 40 C NT 130 C 130 C C T2 HT 100 C 2) 110 C 3) C 40 C C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 40 C 180 C 40 C NT 130 C 130 C C T3 HT 100 C 2) 110 C 3) C 40 C C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 40 C 180 C 40 C NT 130 C 130 C C T4 HT 100 C 2) 110 C 3) C 40 C C 130 C 130 C 130 C 130 C 130 C 130 C 130 C 130 C 40 C 130 C 40 C 1) Wersja przeznaczona do niskich temperatur (opcja) 2) Wartości temperatury dla ProcessMaster 3) Wartości temperatury dla HygienicMaster NT wersja standardowa, T medium maks. 130 C (2 F) HT wersja do wysokich temperatur, T medium maks. 180 C (35 F) Bez izolacji termicznej: Czujnik pomiarowy nie jest otoczony izolacją przewodu rurowego. Z izolacją termiczną: Czujnik pomiarowy jest otoczony izolacją przewodu rurowego. Ważne Wersja standardowa obejmuje zabezpieczenie przed wybuchem dla gazów i pyłów. Jeśli miejsce wbudowania przyrządu zostanie sklasyfikowane jako obszar zagrożony wybuchem dla gazów i pyłów, wówczas należy uwzględnić temperatury z kolumn Gaz i pył z tabeli. Jeśli miejsce wbudowania przyrządu zostanie sklasyfikowane jako obszar zagrożony wybuchem tylko dla gazów, wówczas należy uwzględnić temperatury z kolumny Gaz z tabeli. 37

38 Tabela 3: Temperatura mierzonego materiału (parametry z zakresu ochrony przeciwwybuchowej) dla ProcessMaster model FEP325 Średnica nominalna ProcessMaster DN 3... DN 2000 HygienicMaster DN 3... DN 100 Design Klasa temperatury bez izolacji termicznej Gaz Temperatura otoczenia - 20 C C - 20 C C - 20 C C - 40 C C 1) - 40 C C 1) - 40 C C 1) Gaz i pył z izolacją termiczną Gaz Gaz i pył bez izolacji termicznej Gaz Gaz i pył z izolacją termiczną Gaz Gaz i pył NT 130 C 130 C C 130 C T1 HT bez izolacji termicznej Gaz 110 C 2) 120 C 3) Gaz i pył z izolacją termiczną Gaz Gaz i pył 110 C C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 180 C NT 130 C 130 C C 130 C T2 HT 110 C 2) 120 C 3) 110 C C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 180 C NT 130 C 130 C C 130 C T3 HT 110 C 2) 120 C 3) 110 C C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 180 C 180 C NT 130 C 130 C C 130 C T4 HT 110 C 2) 120 C 3) 110 C C 130 C 130 C 130 C 130 C 130 C 130 C 130 C 130 C 130 C 130 C 130 C NT 95 C 95 C C 95 C C 95 C T5 HT 95 C 95 C 95 C 95 C 95 C 95 C 95 C 95 C 95 C 95 C 95 C 95 C NT 80 C 80 C C 80 C C 80 C T HT 80 C 80 C 80 C 80 C 80 C 80 C 80 C 80 C 80 C 80 C 80 C 80 C 1) Wersja przeznaczona do niskich temperatur (opcja) 2) Wartości temperatury dla ProcessMaster 3) Wartości temperatury dla HygienicMaster NT wersja standardowa, T medium maks. 130 C (2 F). HT wersja do wysokich temperatur, T medium maks. 180 C (35 F). Bez izolacji termicznej: Czujnik pomiarowy nie jest otoczony izolacją przewodu rurowego. Z izolacją termiczną: Czujnik pomiarowy jest otoczony izolacją przewodu rurowego. Ważne Wersja standardowa obejmuje zabezpieczenie przed wybuchem dla gazów i pyłów. Jeśli miejsce wbudowania przyrządu zostanie sklasyfikowane jako obszar zagrożony wybuchem dla gazów i pyłów, wówczas należy uwzględnić temperatury z kolumn Gaz i pył z tabeli. Jeśli miejsce wbudowania przyrządu zostanie sklasyfikowane jako obszar zagrożony wybuchem tylko dla gazów, wówczas należy uwzględnić temperatury z kolumny Gaz z tabeli. 38

39 Dane techniczne istotne w strefach zagrożenia wybuchowego dla pracy w strefach z palnym pyłem.1 Wskazówki do stosowania przyrządu w obszarach z palnym pyłem Przyrząd jest dopuszczony do użytku w obszarach zagrożonych wybuchem (gaz i pył). Oznakowanie Ex jest podane na tabliczce identyfikacyjnej. Niebezpieczeństwo wybuchu! Ochrona przed wybuchem pyłu jest zapewniona między innymi przez obudowę. W obudowie nie można dokonywać żadnych zmian (np. usuwanie i odrzucanie elementów)..1.1 Maksymalnie dopuszczalna temperatura powierzchni Oznaczenie modelu FEP325 FEP315 FET325 Maksymalna temperatura powierzchni T 85 C (185 F)... T medium T 70 C (158 F)... T medium T 70 C (158 F) Maksymalna temperatura powierzchni dotyczy grubości warstwy pyłu do 5 mm (0,2 inch). Na podstawie tego należy określić minimalną dopuszczalną temperaturę zapłonu i jarzenia atmosfery pyłowej zgodnie z IEC1241ff. Dla większych grubości warstwy pyłu należy zredukować maksymalnie dopuszczalną temperaturę powierzchni. Pył może być elektrycznie przewodni i nieprzewodni. Należy przestrzegać IEC1241ff..1.2 Minimalna długość kabli sygnalizacyjnych W strefach z zagrożeniem wybuchowym długość kabla sygnalizacyjnego nie może wynosić mniej, niż 5 m (1,40 ft). 39

40 Wechsel ein-auf zweispaltig 7 Warunki montażu Wechsel ein-auf zweispaltig 7.1 Uziemienie Pamiętać o uziemieniu czujnika pomiarowego ze względów na bezpieczeństwo i należyte funkcjonowanie przepływomierza magnetyczno-indukcyjnego. Śruby uziemiające czujnika pomiarowego muszą się znajdować na potencjale przewodu ochronnego. Z powodów techniczno-pomiarowych powinien on być w miarę możliwości identyczny z potencjałem materiału pomiarowego. W przypadku przewodów z tworzywa sztucznego lub przewodów rurowych z izolacją uziemienie odbywa się przez płytkę uziemiającą lub elektrodę uziemiającą. Jeśli na odcinek rurowy oddziaływają zewnętrzne napięcia zakłócające, zalecamy zamontowanie po jednym pierścieniu uziemiającym przed i za czujnikiem pomiarowym. 7.2 Montaż W procesie montażu należy koniecznie uwzględnić: Rura pomiarowa musi być zawsze w pełni napełniona. Kierunek przepływu musi odpowiadać oznakowaniu, jeśli takie istnieje. W przypadku wszystkich śrub kołnierzy należy zachować maksymalny moment obrotowy. Należy je dobrać zależnie między innymi od temperatury, ciśnienia, materiału śrub i uszczelek, a także stosownie do obowiązujących przepisów. Urządzenie montować bez naprężeń mechanicznych (skręcenie, zgięcie). Montować urządzenia kołnierzowe z równoległymi płaszczyznami kołnierzy współpracujących tylko z odpowiednimi uszczelkami. Stosować uszczelki kołnierzowe z materiału odpowiedniego do mierzonego płynu i jego temperatury. Uszczelki nie mogą sięgać w obszar przepływu, ponieważ ewentualne zawirowania mają wpływ na dokładność urządzenia. Rurociąg nie może wywierać na urządzenie niedopuszczalnych sił i momentów. Korki zamykające w złączach śrubowych kabli usuwać dopiero przy montażu kabli elektrycznych. W przypadku osobnego przetwornika pomiarowego instalować go w miejscu wolnym od wibracji. Nie wystawiać przetwornika pomiarowego na bezpośrednie działanie promieni słonecznych, względnie przewidzieć ochronę przeciwsłoneczną. Urządzenie rejestruje przepływ w obu kierunkach. Przez producenta został zdefiniowany przepływ w kierunku do przodu w sposób, przedstawiony na Ilustracja Oś elektrod Oś elektrod (1) w miarę możliwości pozioma lub obrócona maksymalnie o 45. Ilustracja Odcinek wlotowy i wylotowy Odcinek wlotowy prosty 3 x DN max G00041 Odcinek wylotowy prosty 2 x DN DN = średnica nominalna czujnika pomiarowego Nie instalować armatur, kolanek, zaworów, itd. bezpośrednio przed rurą pomiarową (1). Zawory klapowe należy instalować tak, żeby płytka klapy nie sięgała do czujnika pomiarowego. Zawory lub inną armaturę odcinająca należy montować w odcinku wylotowym (2). W celu zachowania dokładności pomiaru mieć na uwadze odcinki wlotowe i wylotowe. Ilustracja Przewody pionowe 3xDN 2xDN nstalacja pionowa przy pomiarze płynów o właściwościach ściernych, zalecany przepływ od dołu do góry. G00037 Ilustracja 27 Ilustracja Przewody poziome Rura pomiarowa zawsze musi być całkowicie napełniona. Przewidzieć niewielki wznios przewodu w celu odgazowania. 3 G00038 Ilustracja 31 40

41 Wechsel ein-auf zweispaltig Przepływomierz elektromagnetyczny ProcessMaster FEP Swobodny wlot lub wylot W przypadku swobodnego wylotu nie montować urządzenia pomiarowego w najwyższym punkcie lub po stronie odpływowej rurociągu, rura odpływowa opróżnia się, mogą tworzyć się pęcherzyki powietrza (1). W przypadku swobodnego wlotu lub wylotu przewidzieć syfon, aby przewód rurowy zawsze był napełniony (2) Montaż w przewodach rurowych o dużych średnicach Określenie powstającej straty ciśnienia przy stosowaniu zwężek (1): 1. Ustalić stosunek średnic d/d. 2. Z nomogramu przepływu odczytać prędkość przepływu (Ilustracja.37). 3. Na Ilustracja.37 na osi Y odczytać stratę ciśnienia. 2 1 G00040 Ilustracja Silnie zanieczyszczone materiały pomiarowe W przypadku cieczy silnie zanieczyszczonych zalecamy obejście odpowiednio do rysunku, tak żeby podczas czyszczenia mechanicznego można było bez przeszkód kontynuować eksploatację instalacji/urządzenia. Ilustracja 3 1 d V Δp D = zwężka = średnica wewnętrzna przepływomierza = prędkość przepływu [m/s] = strata ciśnienia [mbar] = średnica wewnętrzna przewodu rurowego Nomogram do obliczania straty ciśnienia Dla zwężki z α/2 = 8 G00042 Ilustracja Montaż w pobliżu pomp W przypadku czujników pomiarowych, które są instalowane w pobliżu pomp lub innych powodujących wibracje elementów, celowe jest użycie mechanicznych kompensatorów drgań. Ilustracja 34 G Montaż wersji dostosowanej do wysokich temperatur W przypadku wersji dostosowanej do wysokich temperatur możliwa jest całkowita izolacja termiczna elementu czujnika. Izolację przewodu rurowego oraz czujnika należy wykonać po montażu urządzenia, odpowiednio do poniższego rysunku. 1 Ilustracja.37 Ilustracja 35 1 Izolacja G

42 8 Wymiary 8.1 Kołnierz DN (1/ ") Ilustracja 38: Wymiary w mm (inch) Kołnierz zgodnie z DIN/EN ) Wymiary [mm] Ciężar ok. [kg] DN PN 1) D L 2) 3) F 4) C E 4) G 4) Konstrukcja Konstrukcja kompaktowa oddzielona ) Tolerancja L: +0 / -3 mm Wymiary [inch] Ciężar ok. [lb] DN (inch) PN 1) D L 2) 3) F 4) C E 4) G 4) Konstrukcja Konstrukcja kompaktowa oddzielona ) 15, ,54 7,87 10,04 3,23 7,40 5,3 (1/8... 5/1) 10 (3/8) ,54 7,87 10,04 3,23 7,40 5,3 15, (1/2) ,74 7,87 10,04 3,23 7,40 5,3 17, 13,2 20 (3/4) ,13 7,87 10,04 3,23 7,40 5,3 17, 13,2 25 (1) ,53 7,87 10,04 3,23 7,40 5,3 19,8 15,4 32 (1 1/4) ,51 7,87 10,31 3,2 7,8 5, , 40 (1 1/2) ,91 7,87 10,31 3,2 7,8 5,91 24,3 19,8 50 (2) ,50 7,87 10,55 3,82 7,91,14 2, (2 1/2) ,28 7,87 10,98 4,25 8,35,57 33,1 28,7 80 (3) ,87 7,87 10,98 4,25 8,35,57 37,5 33,1 100 (4) , 9,84 11,85 4,80 9,21 7,44 41,9 37, ,25 9,84 11,85 4,80 9,21 7,44 50,7 4,3 125 (5) ,84 9,84 12,24 5,12 9,1 7,83 48,5 44, ,3 9,84 12,24 5,12 9,1 7,83 3,9 59,5 Tolerancja L: +0 / -0,018 inch 42

43 Kołnierz zgodnie z ASME B1.5 ISO CL150 Długość konstrukcyjna US Wymiary [mm] ISO CL300 Długość konstrukcyjna US Konstrukcja kompaktowa Ciężar ok. [kg] Konstrukcja oddzielona DN Inch D L 2) 3) 9) L 2) 3) D L 2) 3) 9) L 2) 3) F 4) C E 4) G 4) /8... 5/1 ) /8 ) / / / / / / 15 8) 11 / 13 8) / 19 8) 15 / 17 8) / 30 8) 19 / 28 8) / 35 8) 20 / 33 8) Tolerancja L: +0 / -3 mm ISO CL150 Długość konstrukcyjna US Wymiary [inch] ISO CL300 Długość konstrukcyjna US Konstrukcja kompaktowa Ciężar ok. [lb] Konstrukcja oddzielona DN Inch D L 2) 3) 9) L 2) 3) D L 2) 3) 9) L 2) 3) F 4) C E 4) G 4) /8... 5/1 ) 3,5 7,87-3,78 7,87-10,04 3,23 7,4 5, /8 ) 3,5 7,87-3,78 7,87-10,04 3,23 7,4 5, /2 3,5 7,87 7,87 3,78 7,87 9,02 10,04 3,23 7,4 5, /4 3,8 7,87-4,5 7,87-10,04 3,23 7,4 5, ,25 7,87 7,87 4,88 7,87 9,02 10,04 3,23 7,4 5, /4 4,5 7,87-5,28 7,87-10,31 3,2 7,8 5, /2 5 7,87 7,87,14 7,87 9,02 10,31 3,2 7,8 5, ,02 7,87 7,87,5 7, ,55 3,82 7,91, /2 7,01 7,87-7,52 7,87-10,98 4,25 8,35,57 29 / 33 8) 24 / 29 8) ,52 7,87 7,87 8,27 7,87 9,02 10,98 4,25 8,35,57 38 / 42 8) 33 / 38 8) ,02 9,84 9, ,84 11,02 11,85 4,8 9,21 7,44 4 / 8) 42 / 2 8) ,84-11,02 9,84-12,24 5,12 9, / 77 8) 44 / 73 8) Tolerancja L: +0 / -0,118 inch 1) Inne stopnie ciśnienia na zapytanie. 2) Jeśli zostanie zamontowany pierścień uziemiający (zamocowany jednostronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o 3 mm (0,118 inch) przy DN 125 o 5 mm (0,197 inch). 3) Jeśli zostaną zamontowane pierścienie ochronne (zamocowane obustronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o mm (0,23 inch) przy DN 125 o 10 mm (0,394 inch). 4) Wymiary zmieniają się zależnie od wersji urządzenia zgodnie z poniższą tabelą. Wersja urządzenia Wymiar E, F Wymiar G Bez zabezpieczenia Wersja do temperatur 0 0 przeciwwybuchowego standardowych Wersja dostosowana do +127 mm (+5 inch) +127 mm (+5 inch) wysokich temperatur Zabezpieczenie przed Wersja do temperatur +74 mm (+7,39 cm) +47 mm (+1,85 inch) wybuchem strefa 1, kat. 1 standardowych Wersja dostosowana do +127 mm (+5 inch) +174 mm (+,85 inch) wysokich temperatur Zabezpieczenie przed Wersja do temperatur 0 0 wybuchem strefa 2, kat. 2 standardowych Wersja dostosowana do wysokich temperatur +127 mm (+5 inch) +127 mm (+5 inch) 5) Kołnierz przyłączowy DN 10 ) Kołnierz przyłączowy 1/2". 7) Wymiary przyłączy zgodnie z EN W przypadku DN 5, PN 1 wg EN prosimy zamawiać PN 40. 8) Ciężary dla CL150 / CL300. 9) W urządzeniach z kodem zamówienia Długość wbudowania JN (produkcja w Chinach) długość wbudowania odpowiada długości wbudowania ISO. 43

44 8.2 Kołnierz DN (... 1") Ilustracja 39: Wymiary w mm (inch) Kołnierz zgodnie z DIN/EN Wymiary [mm] Ciężar ok. [kg] DN PN 1) D L 2) 3) F 4) C E 4) G 4) Konstrukcja Konstrukcja kompaktowa oddzielona Tolerancja L: DN / -3 mm, DN / -5 mm Wymiary [inch] Ciężar ok. [lb] DN (inch) PN 1) D L 2) 3) F 4) C E 4) G 4) Konstrukcja Konstrukcja kompaktowa oddzielona 150 () ,22 11,81 14,09 5,75 11,4 9, ,81 11,81 14,09 5,75 11,4 9, (8) 10 13,39 13,78 15,71,9 13,03 11, ,39 13,78 15,71,9 13,03 11, (10) 10 15,55 17,72 1,2 7,80 13,2 11, ,94 17,72 1,2 7,80 13,2 11, (12) 10 17,52 19,8 17,17 8,98 14,53 12, ,11 19,8 17,17 8,98 14,53 12, (14) 10 19,88 21,5 17,7 10,43 15,12 13, ,47 21,5 17,7 10,43 15,12 13, (1) 10 22,24 23,2 19,41 10,43 1,77 15, ,83 23,2 19,41 10,43 1,77 15, Tolerancja L: DN / -0,118 inch, DN / -0,197 inch 44

45 Kołnierz zgodnie z ASME B1.5 CL150 ISO Długość konstruk cyjna US Wymiary [mm] CL300 ISO Długość konstruk cyjna US Konstrukcja kompaktowa Ciężar ok. [kg] Konstrukcja oddzielona DN Inch D L 2) 3) ) L 2) 3) D L 2) 3) ) L 2) 3) F 4) C E 4) G 4) / 47 5) 31 / 45 5) / 72 5) 48 / 70 5) / 105 5) 8 / 103 5) / 150 5) 103 / 148 5) / 140 5) 103 / 138 5) / 25 5) 173 / 23 5) Tolerancja L: DN / -3 mm, DN / -5 mm CL150 ISO Długość konstruk cyjna US Wymiary [inch] CL300 ISO Długość konstrukc yjna US Konstrukcja kompaktowa Ciężar ok. [lb] Konstrukcja oddzielona DN Inch D L 2) 3) ) L 2) 3) D L 2) 3) ) L 2) 3) F 4) C E 4) G 4) ,02 11,81 11,81 12,52 11,81 11,81 14,09 5,75 11,4 9,9 73 / 104 5) 8 / 99 5) ,5 13,78 13, ,78 13,78 15,71,9 13,03 11,2 110 / 158 5) 10 / 154 5) ,02 17,72 17,72 17,52 17,72 17,72 1,2 7,8 13,2 11, / 232 5) 150 / 227 5) ,02 19,9 19,9 20,51 19,9 19,9 17,17 8,98 14,53 12,7 232 / 150 5) 227 / 32 5) ,98 21,5 20,98 22,99 21,5 20,98 17,7 10,43 15,12 13, / 140 5) 227 / 304 5) ,5 23,2 24,02 25,47 23,2 24,02 19,41 10,43 1, / 584 5) 381 / 580 5) Tolerancja L: DN / -0,118 inch, DN / -0,197 inch 1) Inne stopnie ciśnienia na zapytanie. 2) Jeśli zostanie zamontowany pierścień uziemiający (zamocowany jednostronnie na kołnierzu), wymiar L zwiększa się o 5 mm (0,197 inch). 3) Jeśli zostaną zamontowane pierścienie ochronne (zamocowane obustronnie na kołnierzu), wymiar L zwiększa się o 10 mm (0,394 inch). 4) Wymiary zmieniają się zależnie od wersji urządzenia zgodnie z poniższą tabelą. Wersja urządzenia Wymiar E, F Wymiar G Bez zabezpieczenia Wersja do temperatur 0 0 przeciwwybuchowego standardowych Wersja dostosowana do +127 mm (+5 inch) +127 mm (+5 inch) wysokich temperatur Zabezpieczenie przed Wersja do temperatur +74 mm (+7,39 cm) +47 mm (+1,85 inch) wybuchem strefa 1, kat. 1 standardowych Wersja dostosowana do +127 mm (+5 inch) +174 mm (+,85 inch) wysokich temperatur Zabezpieczenie przed Wersja do temperatur 0 0 wybuchem strefa 2, kat. 2 standardowych Wersja dostosowana do wysokich temperatur +127 mm (+5 inch) +127 mm (+5 inch) 5) Ciężary dla CL150 / CL300. ) W urządzeniach z kodem zamówienia Długość wbudowania JN (produkcja w Chinach) długość wbudowania odpowiada długości wbudowania ISO. 45

46 8.3 Kołnierz DN ( ") Ilustracja 40: Wymiary w mm (inch) Kołnierz zgodnie z DIN/EN Wymiary [mm] Ciężar ok. [kg] DN PN 1) D L 2) 3) F 4) C E 4) G 4) Konstrukcja Konstrukcja kompaktowa oddzielona Tolerancja L: DN / -5 mm, DN / -10 mm 4

47 Wymiary [inch] Ciężar ok. [lb] DN (inch) PN 1) D L 2) 3) F 4) C E 4) G 4) Konstrukcja Konstrukcja kompaktowa oddzielona 500 (20) 10 2,38 25,59 19,72 12,20 17,09 15, ,15 25,59 19,72 12,2 17,09 15, (24) 10 30,71 30,71 21,73 14,21 19,09 17, ,07 30,71 21,73 14,21 19,09 17, (28) 10 35,24 35,83 23,4 15,94 20,83 19, ,83 35,83 23,4 15,94 20,83 19, (32) 10 39,9 40,94 25,43 17,91 22,80 21, ,35 40,94 25,43 17,91 22,8 21, (3) 10 43,90 4,0 27,40 19,88 24,7 22, ,29 4,0 27,4 19,88 24,7 22, (40) 10 48,43 51,18 29,37 21,85 2,73 24, ,41 51,18 29,37 21,85 2,73 24, (48) 55,31 1,42 33,7 25,98 31,0 29, ,28 1,42 33,7 25,98 31,0 29, (54) 4,17 71,5 37,4 29,72 34,8 32, ,94 71,5 37,4 29,72 34,8 32, () 72,05 81,89 41,73 34,0 39,13 37, ,39 81,89 41,73 34,0 39,13 37, (72) 80,51 92,13 4,3 38,58 43, 41, ,27 92,13 4,3 38,58 43, 41, (80) 89,17 102,3 50,3 42,91 47,99 4, ,54 102,3 50,3 42,91 47,99 4, Tolerancja L: DN / -0,197 inch, DN / -0,394 inch Kołnierz do DN00 (24 ) wg ASME B1.5, kołnierz DN ( ) wg ASME B1.47 seria B Ciężar ok. [kg] Wymiary [mm] Konstrukcja kompaktowa Konstrukcja oddzielona CL150 Długość konstrukcyjn a ISO Długość konstrukcyjna US DN Inch D L 2) 3) 5) L 2) 3) F 4) C E 4) G 4) ok. kg ok. kg Tolerancja L: DN / -5 mm, DN / -10 mm CL150 Długość konstrukcyjn a ISO Wymiary [inch] Długość konstrukcyjna US CL150 Konstrukcja kompaktowa CL150 Ciężar ok. [lb] CL150 Konstrukcja oddzielona DN Inch D L 2) 3) 5) L 2) 3) F 4) C E 4) G 4) ok. lb ok. lb ,0 27,01 27,01 19,72 12,20 17,09 15, , ,72 12,20 17,09 15, ,01 35,98 35,98 21,73 14,21 19,09 17, ,95 35,83-23,4 15,94 20,83 19, ,09 40,94-25,43 17,91 22,80 21, ,1 4,0-27,40 19,88 24,7 22, ,33 51,18-29,37 21,85 2,73 24, Tolerancja L: DN / -0,197 inch, DN / -0,394 inch 1) Inne stopnie ciśnienia na zapytanie. 2) Jeśli zostanie zamontowany pierścień uziemiający (zamocowany jednostronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o 5 mm (0,197 inch). 3) Jeśli zostaną zamontowane pierścienie ochronne (zamocowane obustronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o 10 mm (0,394 inch). 4) Wymiary zmieniają się zależnie od wersji urządzenia zgodnie z poniższą tabelą. Wersja urządzenia Wymiar E, F Wymiar G Bez zabezpieczenia Wersja do temperatur standardowych 0 0 przeciwwybuchowego Wersja dostosowana do wysokich temperatur +127 mm (+5 inch) +127 mm (+5 inch) Zabezpieczenie przed Wersja do temperatur standardowych +74 mm (+7,39 cm) +47 mm (+1,85 inch) wybuchem strefa 1, kat. 1 Wersja dostosowana do wysokich temperatur +127 mm (+5 inch) +174 mm (+,85 inch) Zabezpieczenie przed Wersja do temperatur standardowych 0 0 wybuchem strefa 2, kat. 2 Wersja dostosowana do wysokich temperatur +127 mm (+5 inch) +127 mm (+5 inch) 5) W urządzeniach z kodem zamówienia Długość wbudowania JN (produkcja w Chinach) długość wbudowania odpowiada długości wbudowania ISO. CL150 47

48 8.4 Kołnierz DN (1/2... 8"), wersja wysokociśnieniowa PN 3 i PN 100 Ilustracja 41: Wymiary w mm (inch) Kołnierz zgodnie z DIN 23 (PN 3) i DIN 237 (PN 100) Wymiary [mm (inch)] Ciężar ok. [kg (lb)] DN (inch) PN D L 1) 2) F 4) C E 3) G 3) Konstrukcja Konstrukcja kompaktowa oddzielona 15 (1/2) (4,13) (10,3) (10,04) (3,23) (7,4) (5,3) (22) (18) 25 (1) (5,51) (10,3) (10,04) (3,23) (7,4) (5,3) (27) (22) 40 (1 1/2) / / 12 (,9) (11,02) (10,31) (3,2) (7,8) (5,91) (29 / 31) (24 / 27) 50 (2) (7,09) (11,02) (10,55) (3,82) (7,91) (,14) (33) (29) (7,8) (11,02) (10,55) (3,82) (7,91) (,14) (40) (35) 5 (2 1/2) (8,07) (12,99) (10,98) (4,25) (8,35) (,57) (40) (35) (8,) (12,99) (10,98) (4,25) (8,35) (,57) (51) (4) 80 (3) (8,4) (13,39) (10,98) (4,25) (8,35) (,57) (49) (44) (9,0) (13,39) (10,98) (4,25) (8,35) (,57) (57) (53) 100 (4) (9,84) (15,75) (11,85) (4,8) (9,21) (7,44) (4) (0) (10,43) (15,75) (11,85) (4,8) (9,21) (7,44) (84) (57) Kontynuacja - patrz następna strona 48

49 Kontynuacja Wymiary [mm (inch)] DN PN D L 1) 2) F 4) C E 3) G 3) Konstrukcja kompaktowa Ciężar ok. [kg (lb)] Konstrukcja oddzielona 125 (5) (11,1) (17,72) (12,24) (5,12) (9,1) (7,83) (12,4) (17,72) (12,24) (5,12) (9,1) (7,83) 150 () (13,58) (17,72) (14,09) (5,75) (11,4) (9,9) na zapytanie na zapytanie (13,98) (17,72) (14,09) (5,75) (11,4) (9,9) 200 (8) (1,34) (19,9) (15,71) (,9) (13,03) (11,2) (1,93) (19,9) (15,71) (,9) (13,03) (11,2) Tolerancja L: +0 / -3 mm (+0 / -0,018 inch) 1) Jeśli zostanie zamontowany pierścień uziemiający (zamocowany jednostronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o 3 mm (0,118 inch) przy DN 125 o 5 mm (0,197 inch). 2) Jeśli zostaną zamontowane pierścienie ochronne (zamocowane obustronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o mm (0,23 inch) przy DN 125 o 10 mm (0,394 inch). 3) Wymiary zmieniają się zależnie od wersji urządzenia zgodnie z poniższą tabelą. Wersja urządzenia Wymiar E, F Wymiar G Bez zabezpieczenia Wersja do temperatur 0 0 przeciwwybuchowego standardowych Wersja dostosowana do +127 mm (+5 inch) +127 mm (+5 inch) wysokich temperatur Zabezpieczenie przed Wersja do temperatur +74 mm (+7,39 cm) +47 mm (+1,85 inch) wybuchem strefa 1, kat. 1 standardowych Wersja dostosowana do +127 mm (+5 inch) +174 mm (+,85 inch) wysokich temperatur Zabezpieczenie przed Wersja do temperatur 0 0 wybuchem strefa 2, kat. 2 standardowych Wersja dostosowana do wysokich temperatur +127 mm (+5 inch) +127 mm (+5 inch) 49

50 8.5 Kołnierz DN (1/2... 8"), wersja wysokociśnieniowa CL 00 Ilustracja 42: Wymiary w mm (inch) Kołnierz wg ASME B1.5, CL 00 Wymiary [mm (inch)] Ciężar ok. [kg (lb)] DN PN 1) D L 1) 2) F 4) C E 3) G 3) Konstrukcja Konstrukcja kompaktowa oddzielona 15 CL (3,74) (10,3) (10,04) (3,23) (7,4) (5,3) (2) (22) 25 CL (4,88) (10,3) (10,04) (3,23) (7,4) (5,3) (2) (22) 40 CL (,14) (11,02) (10,31) (3,2) (7,8) (5,91) (29) (24) 50 CL (,5) (11,02) (10,55) (3,82) (7,91) (,14) (33) (29) 5 CL (7,48) (12,99) (10,98) (4,25) (8,35) (,57) (44) (40) 80 CL (8,27) (13,39) (10,98) (4,25) (8,35) (,57) (55) (51) 100 CL (10,75) (15,75) (11,85) (4,8) (9,21) (7,44) (101) (97) 125 CL (12,99) (17,72) (12,24) (5,12) (9,1) (7,83) 150 CL na zapytanie na zapytanie (13,98) (17,72) (14,09) (5,75) (11,4) (9,9) 200 CL (1,54) (19,9) (15,71) (,9) (13,03) (11,2) Tolerancja L: +0 / -3 mm (+0 / -0,018 inch) 1) Jeśli zostanie zamontowany pierścień uziemiający (zamocowany jednostronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o 3 mm (0,118 inch) przy DN 125 o 5 mm (0,197 inch). 2) Jeśli zostaną zamontowane pierścienie ochronne (zamocowane obustronnie na kołnierzu), wymiar L zwiększa się jak następuje: DN o mm (0,23 inch) przy DN 125 o 10 mm (0,394 inch). 3) Wymiary zmieniają się zależnie od wersji urządzenia zgodnie z poniższą tabelą. Wersja urządzenia Wymiar E, F Wymiar G Bez zabezpieczenia Wersja do temperatur 0 0 przeciwwybuchowego standardowych Wersja dostosowana do +127 mm (+5 inch) +127 mm (+5 inch) wysokich temperatur Zabezpieczenie przed Wersja do temperatur +74 mm (+7,39 cm) +47 mm (+1,85 inch) wybuchem strefa 1, kat. 1 standardowych Wersja dostosowana do +127 mm (+5 inch) +174 mm (+,85 inch) wysokich temperatur Zabezpieczenie przed Wersja do temperatur 0 0 wybuchem strefa 2, kat. 2 standardowych Wersja dostosowana do wysokich temperatur +127 mm (+5 inch) +127 mm (+5 inch) 50

51 8. Obudowa przetwornika pomiarowego model FET321 i FET325 strefa 2, kat (0.39) 198 (7.79) 139,7 (5.50) 17 (.57) Ø7 (0.27) 1 14,5 (0.57) 25 (10.43) 249 (9.80) 3 (2.59) 38 (1.49) (5.19) 83,5 (3.28) M20 x 1,5 min. 2 (2.44) min.175 (.88) Ilustracja 43: Wymiary w mm (inch) 4 G Obudowa polowa z okienkiem 2 Śrubowe złącze kablowe M20 x 1,5 3 Otwory dla zestawu do montażu rurowego 2 ; zestaw do mocowania na zapytanie (nr kat. 3KXF081100L0001) 4 Stopień ochrony IP Obudowa przetwornika pomiarowego model FET325 dla strefy zagrożenia wybuchowego 1 / kat. 1 Ilustracja 44: Wymiary w mm (inch) G

52 Bestellangaben 9 Informacje dotyczące zamówień uh 9.1 ProcessMaster FEP311, przepływomierz magnetyczno-indukcyjny FEP315, konstrukcja kompaktowa 52 Główny numer zamówienia Dodatkowy numer zamówienia Wariant Bez ochrony przed wybuchem FEP311 X X X X X X X X X X X X X X X X X X X X X XX Z ochroną przed wybuchem FEP315 X X X X X X X X X X X X X X X X X X X X X XX Średnica nominalna DN 3 (1/10 in.) DN 4 (5/32 in.) DN (1/4 in.) 0 0 DN 8 (5/1 in.) DN 10 (3/8 in.) DN 15 (1/2 in.) DN 20 (3/4 in.) DN 25 (1 in.) DN 32 (1-1/4 in.) DN 40 (1-1/2 in.) DN 50 (2 in.) DN 5 (2-1/2 in.) 0 5 DN 80 (3 in.) DN 100 (4 in.) DN 125 (5 in.) DN 150 ( in.) DN 200 (8 in.) DN 250 (10 in.) DN 300 (12 in.) DN 350 (14 in.) DN 400 (1 in.) DN 450 (18 in.) DN 500 (20 in.) DN 00 (24 in.) 0 0 DN 700 (28 in.) DN 70 (30 in.) 7 0 DN 800 (32 in.) DN 900 (3 in.) DN 1000 (40 in.) DN 1200 (48 in.) DN 1400 (54 in.) DN 100 ( in.) 0 1 DN 1800 (72 in.) DN 2000 (80 in.) Materiał wykładziny PTFE A ETFE E Gruby PTFE F Ebonit H Elastomer (jedynie dla produkcji w USA) 1) M PFA P Guma miękka S Typ elektrody Standard 1 Standard + elektroda całkowitego napełnienia (TFE) 2) 2 Ostry koniec 5 Ostry koniec + elektroda całkowitego napełnienia (TFE) 2) Materiał elektrody pomiarowej Stal nierdzewna (904) A Hastelloy C-4 (2,410) D Tytan F Tantal G Hastelloy B-3 (2.400) H Platyna-iryd J Stal nierdzewna (31Ti) S Kontynuacja na następnej stronie 1) Tylko dla produkcji w USA, model FEP315, FEP325 (certyfikaty: bez dopuszczenia DGRL, przyłącze procesowe: kołnierz ASME Cl 150 / 300, długość konstrukcyjna: długość wbudowania US 2) TFE elektroda służąca do rozpoznania częściowego napełnienia rury pomiarowej dostępna od DN 50 (2 in.). Niedostępna dla strefy 1 / kat. 1

53 Kontynuacja Główny numer zamówienia Dodatkowy numer zamówienia Wariant Bez ochrony przed wybuchem FEP311 X X X X X X X X X X X X X X X X X X X X X XX Z ochroną przed wybuchem FEP315 X X X X X X X X X X X X X X X X X X X X X XX Wyposażenie uziemiające Standard 1 Elektrody uziemiające, materiał - patrz materiał elektrod pomiarowych 2 Pierścień uziemiający ze stali nierdzewnej, zamocowany jednostronnie na kołnierzu 3) 3 Pierścienie ochronne ze stali nierdzewnej, zamocowane obustronnie na kołnierzu 3) 4 Przyłącze procesowe Kołnierz DIN PN 4) D 0 Kołnierz DIN PN 10 D 1 Kołnierz DIN PN 1 D 2 Kołnierz DIN PN 25 D 3 Kołnierz DIN PN 40 D 4 Kołnierz DIN PN 4 5) D 5 Kołnierz DIN PN 100 5) D Kołnierz ASME CL 150 A 1 Kołnierz ASME CL 300 A 3 Kołnierz ASME CL 00 5) A Kołnierz JIS 10K J 1 Materiał przyłącza procesowego Stal B Kołnierz ze stali nierdzewnej ) D Certyfikaty Rura pomiarowa z dopuszczeniem DGRL (dyrektywa dotycząca urządzeń 0 ciśnieniowych) Rura pomiarowa bez dopuszczenia DGRL (tylko dla produkcji w Chinach i 1 USA. Długość wbudowania J1, J3 lub podać JN) Certyfikat materiału ze świadectwem odbioru 3.1 zgodnie z EN Próba ciśnieniowa zgodnie z AD Certyfikat materiału ze świadectwem odbioru 3.1 zgodnie z EN i próba ciśnieniowa zgodnie z AD Kalibracja Dokładność standardowa 7) A Większa dokładność 8) B Dokładność standardowa + funkcja ScanMaster 7) K Większa dokładność + funkcja ScanMaster 8) L Dokładność standardowa - kalibracja uwierzytelniona M 5-punktowa kalibracja DKD 9) T Zakres temperatur czujnika / zakres temperatur otoczenia Standardowa wersja czujnika / C ( F) 10) 1 Standardowa wersja czujnika / C ( F) 10) 2 Wysokotemperaturowa wersja czujnika / C ( F) 11) 3 Wysokotemperaturowa wersja czujnika / C ( F) 11) 4 Tabliczka identyfikacyjna Tabliczka przyklejana A Stal nierdzewna B Stal nierdzewna i tabliczka TAG, stal nierdzewna C Kontynuacja na następnej stronie 3) Możliwe tylko dla czujników = DN 00 (24 in.) i materiału wykładziny PTFE / gruby PTFE / ETFE- / PFA. Materiały: patrz karta katalogowa. 4) Oferowane od DN 1000 (40 in.) 5) DN DN 200 (1/ in.) Ebonit. ) Materiał patrz karta katalogowa. 7) Dokładność standardowa (0,4% wart. mierz.) zawiera dwa punkty kalibracji. Jeśli wymagane są więcej niż dwa punkty kalibracji, wówczas wyszczególnić trzy lub pięć punktów w "Ilość punktów testowych". 8) Większa dokładność (0,2% wart. mierz.) zawiera trzy punkty kalibracji. Jeśli wymagane są więcej niż trzy punkty kalibracji, wówczas wyszczególnić pięć punktów w "Ilość punktów testowych". Oferowane dla DN10 (3/8 in.) /32 in.) 9) Oferowane dla średnic nominalnych DN 50 (2 in.) (24 in.), DN 800 (32 in.). 10) Maks. temperatura materiału mierzonego w standardowej wersji czujnika: 130 C z PTFE, PFA, ETFE, gruby PTFE / 90 C z ebonitem / 0 C z gumą miękką. 11) Maks. temperatura materiału mierzonego w wysokotemperaturowej wersji czujnika: 180 C z PFA, gruby PTFE. 130 C z ETFE, PTFE. Gruby PTFE oferowany dla DN DN 300, PFA oferowana dla DN DN

54 Kontynuacja Główny numer zamówienia Dodatkowy numer zamówienia Wariant Bez ochrony przed wybuchem FEP311 X X X X X X X X X X X X X X X X X X X X X XX Z ochroną przed wybuchem FEP315 X X X X X X X X X X X X X X X X X X X X X XX Długość kabla sygnałowego Bez kabla 0 Zabezpieczenie przed wybuchem Bez 12) A ATEX / IEC strefa 1 L ATEX / IEC strefa 2 / 21 M usfmc kat. 2 strefa 2 P usfmc kat. 1 13) R NEPSI strefa1 14) U NEPSI strefa2 14) V Rodzaj zabezpieczenia przetwornika pomiarowego / czujnika IP7 (NEMA 4X) / IP7 (NEMA 4X) 1 Inne 9 Śrubowe złącze kablowe M20 x 1,5 A 1/2 in. NPT B PF 1/2 in. C Zasilanie w energię elektryczną V AC, 50 Hz 1 24 V AC / DC, 50 Hz V AC, 0 Hz 3 24 V AC / DC, 0 Hz 4 Wejścia i wyjścia sygnału HART + 20 ma pasywne + impulsy + wejście / wyjście stykowe 15) B HART + 20 ma aktywne + impulsy + wejście / wyjście stykowe 1) C HART + 20 ma aktywne + impulsy + wyjście stykowe 17) D PROFIBUS PA + wyjście stykowe E FOUNDATION Fieldbus + wyjście stykowe F Ustawienie fabryczne / diagnoza Parametry są ustawione fabrycznie / standard 1 Parametry ustawione zgodnie ze specyfikacją klienta / standard 3 Wyposażenie Bez AY Długość wbudowania Kołnierze ASME klasa 150 (północnoamerykańska długość wbudowania) J1 (produkcja: USA. Certyfikat: bez DGRL) Kołnierze ASME klasa 300 (północnoamerykańska długość wbudowania) J3 (produkcja: USA. Certyfikat: bez DGRL) Kołnierz ASME klasa 150 (długość wbudowania ISO) JA Kołnierz ASME klasa 300 (długość wbudowania ISO) JC Kołnierze (chińska długość wbudowania) (Produkcja: Chiny. Certyfikat: bez DGRL) JN Łącznik wtykowy Magistrala polowa M12 x 1 18) U2 Język dokumentacji Niemiecki M1 Angielski M5 Chiński M Rosyjski MB Pakiet językowy: Europa Zachodnia / Skandynawia (języki: DE, EN, DA, ES, FR, IT, NL, PT, FI, SV) MW Pakiet językowy Europa Wschodnia (języki: DE, EL, CS, ET, LV, LT, HU, PL, SK, SL, RO, BG) ME Kontynuacja na następnej stronie 12) Tylko w przypadku modelu FEP ) Kat. 1 oferowana do DN 300 (12 in.). 14) Produkcja: Chiny. 15) Wybór w przypadku wersji dla strefy 2 kat. 2 lub strefy 1 kat. 1 1) Wybór w przypadku wersji dla strefy 2 kat. 2 17) Wybór w przypadku wersji dla strefy 1 kat. 1 18) Tylko dla Profibus PA. Nie dla modelu FEP

55 Kontynuacja Główny numer zamówienia Dodatkowy numer zamówienia Wariant Bez ochrony przed wybuchem FEP311 X X X X X X X X X X X X X X X X X X X X X XX Z ochroną przed wybuchem FEP315 X X X X X X X X X X X X X X X X X X X X X XX Dalsze certyfikaty 19) Rosja - certyfikat metrologiczny i aprobata GOST-R CG1 Kazachstan - certyfikat metrologiczny i aprobata GOST-K CG2 Ukraina, certyfikat metrologiczny CG3 Białoruś, certyfikat metrologiczny CG Inne certyfikaty i dopuszczenia w zakresie bezpieczeństwa przeciwwybuchowego 19) Rosja - certyfikat GOST-Ex i RTN EG7 Kazachstan, certyfikat zabezpieczenia przeciwwybuchowego w fazie uruchamiania EG3 Ukraina, aprobata GOST-Ex i certyfikat zabezpieczenia przeciwwybuchowego w fazie uruchamiania EG5 Białoruś - certyfikat GGTN EG9 Ilość punktów testowych 3 punkty P3 5 punkty P5 19) Nie oferowane dla PROFIBUS PA lub FOUNDATION Fieldbus. 55

56 uh 9.2 ProcessMaster FEP321, przepływomierz magnetyczno-indukcyjny FEP325, konstrukcja oddzielona Główny numer zamówienia Dodatkowy numer zamówienia Wariant Bez ochrony przed wybuchem FEP321 X X X X X X X X X X X X X X X X X X X X X XX Z ochroną przed wybuchem FEP325 X X X X X X X X X X X X X X X X X X X X X XX Średnica nominalna DN 3 (1/10 in.) DN 4 (5/32 in.) DN (1/4 in.) 0 0 DN 8 (5/1 in.) DN 10 (3/8 in.) DN 15 (1/2 in.) DN 20 (3/4 in.) DN 25 (1 in.) DN 32 (1-1/4 in.) DN 40 (1-1/2 in.) DN 50 (2 in.) DN 5 (2-1/2 in.) 0 5 DN 80 (3 in.) DN 100 (4 in.) DN 125 (5 in.) DN 150 ( in.) DN 200 (8 in.) DN 250 (10 in.) DN 300 (12 in.) DN 350 (14 in.) DN 400 (1 in.) DN 450 (18 in.) DN 500 (20 in.) DN 00 (24 in.) 0 0 DN 700 (28 in.) DN 70 (30 in.) 7 0 DN 800 (32 in.) DN 900 (3 in.) DN 1000 (40 in.) DN 1200 (48 in.) DN 1400 (54 in.) DN 100 ( in.) 0 1 DN 1800 (72 in.) DN 2000 (80 in.) Materiał wykładziny PTFE A ETFE E Gruby PTFE F Ebonit H Elastomer (jedynie dla produkcji w USA) 1) M PFA P Guma miękka S Typ elektrody Standard 1 Standard + elektroda całkowitego napełnienia (TFE) 2) 2 Ostry koniec 5 Ostry koniec + elektroda całkowitego napełnienia (TFE) 2) Materiał elektrody pomiarowej Stal nierdzewna (904) A Hastelloy C-4 (2,410) D Tytan F Tantal G Hastelloy B-3 (2.400) H Platyna-iryd J Stal nierdzewna (31Ti) S Kontynuacja na następnej stronie 1) Tylko dla produkcji w USA, model FEP315, FEP325 (certyfikaty: bez dopuszczenia DGRL, przyłącze procesowe: kołnierz ASME Cl 150 / 300, długość konstrukcyjna: długość wbudowania US 2) TFE elektroda służąca do rozpoznania częściowego napełnienia rury pomiarowej dostępna od DN 50 (2 in.). Niedostępna dla strefy 1 / kat. 1 5

57 Kontynuacja Główny numer zamówienia Dodatkowy numer zamówienia Wariant Bez ochrony przed wybuchem FEP321 X X X X X X X X X X X X X X X X X X X X X XX Z ochroną przed wybuchem FEP325 X X X X X X X X X X X X X X X X X X X X X XX Wyposażenie uziemiające Standard 1 Elektrody uziemiające, materiał - patrz materiał elektrod pomiarowych 2 Pierścień uziemiający ze stali nierdzewnej, zamocowany jednostronnie na kołnierzu 3) 3 Pierścienie ochronne ze stali nierdzewnej, zamocowane obustronnie na kołnierzu 3) 4 Przyłącze procesowe Kołnierz DIN PN 4) D 0 Kołnierz DIN PN 10 D 1 Kołnierz DIN PN 1 D 2 Kołnierz DIN PN 25 D 3 Kołnierz DIN PN 40 D 4 Kołnierz DIN PN 4 5) D 5 Kołnierz DIN PN 100 5) D Kołnierz ASME CL 150 A 1 Kołnierz ASME CL 300 A 3 Kołnierz ASME CL 00 5) A Kołnierz JIS 10K J 1 Materiał przyłącza procesowego Stal B Kołnierz ze stali nierdzewnej ) D Certyfikaty Rura pomiarowa z dopuszczeniem DGRL (dyrektywa dotycząca urządzeń 0 ciśnieniowych) Rura pomiarowa bez dopuszczenia DGRL (tylko dla produkcji w Chinach i 1 USA. Długość wbudowania J1, J3 lub podać JN) Certyfikat materiału ze świadectwem odbioru 3.1 zgodnie z EN Próba ciśnieniowa zgodnie z AD Certyfikat materiału ze świadectwem odbioru 3.1 zgodnie z EN i próba ciśnieniowa zgodnie z AD Kalibracja Dokładność standardowa 7) A Większa dokładność 8) B Dokładność standardowa + funkcja ScanMaster 7) K Większa dokładność + funkcja ScanMaster 8) L Dokładność standardowa - kalibracja uwierzytelniona M 5-punktowa kalibracja DKD 9) T Zakres temperatur czujnika / zakres temperatur otoczenia Standardowa wersja czujnika / C ( F) 10) 1 Standardowa wersja czujnika / C ( F) 10) 2 Wysokotemperaturowa wersja czujnika / C ( F) 11) 3 Wysokotemperaturowa wersja czujnika / C ( F) 11) 4 Tabliczka identyfikacyjna Tabliczka przyklejana A Stal nierdzewna B Stal nierdzewna i tabliczka TAG, stal nierdzewna C Kontynuacja na następnej stronie 3) Możliwe tylko dla czujników = DN 00 (24 in.) i materiału wykładziny PTFE / gruby PTFE / ETFE- / PFA. Materiały: patrz karta katalogowa. 4) Oferowane od DN 1000 (40 in.) 5) DN DN 200 (1/ in.) Ebonit. ) Materiał patrz karta katalogowa. 7) Dokładność standardowa (0,4% wart. mierz.) zawiera dwa punkty kalibracji. Jeśli wymagane są więcej niż dwa punkty kalibracji, wówczas wyszczególnić trzy lub pięć punktów w "Ilość punktów testowych". 8) Większa dokładność (0,2% wart. mierz.) zawiera trzy punkty kalibracji. Jeśli wymagane są więcej niż trzy punkty kalibracji, wówczas wyszczególnić pięć punktów w "Ilość punktów testowych". Oferowane dla DN10 (3/8 in.) /32 in.) 9) Oferowane dla średnic nominalnych DN 50 (2 in.) (24 in.), DN 800 (32 in.). 10) Maks. temperatura materiału mierzonego w standardowej wersji czujnika: 130 C z PTFE, PFA, ETFE, gruby PTFE / 90 C z ebonitem / 0 C z gumą miękką. 11) Maks. temperatura materiału mierzonego w wysokotemperaturowej wersji czujnika: 180 C z PFA, gruby PTFE. 130 C z ETFE, PTFE. Gruby PTFE oferowany dla DN DN 300, PFA oferowana dla DN DN

58 Kontynuacja Główny numer zamówienia Dodatkowy numer zamówienia Wariant Bez ochrony przed wybuchem FEP321 X X X X X X X X X X X X X X X X X X X X X XX Z ochroną przed wybuchem FEP325 X X X X X X X X X X X X X X X X X X X X X XX Długość kabla sygnałowego 12) Bez kabla 0 Kabel standardowy 5 m (ok. 15 ft.) 1 Kabel standardowy 10 m (ok. 30 ft.) 2 Kabel standardowy 20 m (ok. 0 ft.) 3 Kabel standardowy 30 m (ok. 100 ft.) 4 Kabel standardowy 50 m (ok. 15 ft.) 5 Kabel standardowy 80 m (ok. 20 ft.) Kabel standardowy 100 m (ok. 325 ft.) 7 Kabel standardowy 150 m (ok. 490 ft.) 8 Zabezpieczenie przed wybuchem Bez 13) A ATEX / IEC strefa 1 L ATEX / IEC strefa 2 / 21 M usfmc kat. 2 strefa 2 P usfmc kat. 1 14) R NEPSI strefa1 15) U NEPSI strefa2 15) V Rodzaj zabezpieczenia przetwornika pomiarowego / czujnika IP 7 (NEMA 4X) / IP 7 (NEMA 4X) 1 IP 7 (NEMA 4X) / IP 8 (NEMA P) 1) 2 IP 7 (NEMA 4X) / IP 8 (NEMA P), kabel sygnałowy podłączony i zalany 17) 3 Śrubowe złącze kablowe M20 x 1,5 A 1/2 in. NPT B PF 1/2 in. C Zasilanie w energię elektryczną Bez 0 Wejścia i wyjścia sygnału Bez Y Ustawienie fabryczne / diagnoza Parametry są ustawione fabryczne / standardowe funkcje diagnozy aktywne 1 Parametry ustawione zgodnie ze specyfikacją klienta / standardowe funkcje diagnozy aktywne 3 Wyposażenie Bez AY Ze wzmacniaczem wstępnym, montaż w obudowie czujnika 18) AP Długość wbudowania Kołnierze ASME klasa 150 (północnoamerykańska długość wbudowania) (produkcja: USA. Certyfikat: bez DGRL) J1 Kołnierze ASME klasa 300 (północnoamerykańska długość wbudowania) (produkcja: USA. Certyfikat: bez DGRL) J3 Kołnierz ASME klasa 150 (długość wbudowania ISO) JA Kołnierz ASME klasa 300 (długość wbudowania ISO) JC Kołnierze (chińska długość wbudowania) (Produkcja: Chiny. Certyfikat: bez DGRL) JN Częstotliwość sieciowa 50 Hz (W przypadku zamawiania czujnika bez przetwornika pomiarowego konieczne jest podanie częstotliwości F5 sieciowej) 0 Hz (W przypadku zamawiania czujnika bez przetwornika pomiarowego konieczne jest podanie częstotliwości sieciowej) F Kontynuacja na następnej stronie 12) W czujniku pomiarowym model FEP325 wersja dla strefy 1 / kat. 1 są możliwe maksymalne długości kabla sygnałowego 50 m (14 ft), w kombinacji z przetwornikiem pomiarowym model FET321 lub przetwornikiem pomiarowym model FET325 wersja dla strefy 2 / kat. 2. W czujniku model FEP325 wersja dla strefy 1 / kat. 1 są możliwe maksymalne długości kabla sygnałowego 10 m (32,8 ft), w kombinacji z przetwornikiem pomiarowym model FET325 wersja dla strefy 1 / kat ) Tylko w przypadku modelu FEP ) Kat. 1 oferowana do DN 300 (12 in.). 15) Produkcja: Chiny. 1) Tylko z zewnętrznym przetwornikiem pomiarowym, masa zalewowa (opcja) D141B038U01. 17) Nie oferowane z przetwornikiem pomiarowym FET325 w wersji dla strefy1 / kat.1. 18) Wzmacniacz wstępny wymagany dla długości kabla sygnałowego > 50 m (10 ft). Wzmacniacz wstępny nie oferowany dla strefy1 / kat.1. 58

59 Kontynuacja Główny numer zamówienia Dodatkowy numer zamówienia Wariant Bez ochrony przed wybuchem FEP321 X X X X X X X X X X X X X X X X X X X X X XX Z ochroną przed wybuchem FEP325 X X X X X X X X X X X X X X X X X X X X X XX Język dokumentacji Niemiecki M1 Angielski M5 Chiński M Rosyjski MB Pakiet językowy: Europa Zachodnia / Skandynawia (języki: DE, EN, DA, ES, FR, IT, NL, PT, FI, SV) MW Pakiet językowy Europa Wschodnia (języki: DE, EL, CS, ET, LV, LT, HU, PL, SK, SL, RO, BG) ME Dalsze certyfikaty 19) Rosja - certyfikat metrologiczny i aprobata GOST-R CG1 Kazachstan - certyfikat metrologiczny i aprobata GOST-K CG2 Ukraina, certyfikat metrologiczny CG3 Białoruś, certyfikat metrologiczny CG Inne certyfikaty i dopuszczenia w zakresie bezpieczeństwa przeciwwybuchowego 19) Rosja - certyfikat GOST-Ex i RTN EG7 Kazachstan, certyfikat zabezpieczenia przeciwwybuchowego w fazie uruchamiania EG3 Ukraina, aprobata GOST-Ex i certyfikat zabezpieczenia przeciwwybuchowego w fazie uruchamiania EG5 Białoruś - certyfikat GGTN EG9 Ilość punktów testowych 3 punkty P3 5 punkty P5 19) Nie oferowane dla PROFIBUS PA lub FOUNDATION Fieldbus. 59

60 9.3 Zewnętrzny przetwornik pomiarowy FET321, FET325 dla ProcessMaster / HygienicMaster Główny numer zamówienia Dodatkowy numer zamówienia Wariant X Bez ochrony przed wybuchem FET321 X X X X X X X X X X Z ochroną przed wybuchem FET325 X X X X X X X X X Zakres temperatur czujnika / zakres temperatur otoczenia Standardowa wersja czujnika / C ( F) 1 Standardowa wersja czujnika / C ( F) 2 Wysokotemperaturowa wersja czujnika / C ( F) 3 Wysokotemperaturowa wersja czujnika / C ( F) 4 Tabliczka identyfikacyjna Tabliczka przyklejana A Stal nierdzewna B Stal nierdzewna i tabliczka TAG, stal nierdzewna C Długość kabla sygnałowego Bez kabla 1) 0 Zabezpieczenie przed wybuchem Bez A ATEX / IEC strefa 1 2) L ATEX / IEC strefa 2 / 21 2) M usfmc kat. 2 strefa 2 2) P usfmc kat. 1 2) R NEPSI strefa1 2) 3) U NEPSI strefa2 2) 3) V Rodzaj zabezpieczenia przetwornika pomiarowego / czujnika IP 7 (NEMA 4X) / IP 7 (NEMA 4X) 1 Śrubowe złącze kablowe M20 x 1,5 A 1/2 in. NPT B PF 1/2 in. C Zasilanie w energię elektryczną V AC, 50 Hz 1 24 V AC / DC, 50 Hz V AC, 0 Hz 3 24 V AC / DC, 0 Hz 4 Wejścia i wyjścia sygnału HART + 20 ma pasywne + impulsy + wejście / wyjście stykowe 4) B HART + 20 ma aktywne + impulsy + wejście / wyjście stykowe 5) C HART + 20 ma aktywne + impulsy + wyjście stykowe ) D PROFIBUS PA + wyjście stykowe E FOUNDATION Fieldbus + wyjście stykowe F Ustawienia fabryczne / diagnoza Bez / standardowe funkcje diagnozy 7) 0 Parametry są ustawione fabryczne / standardowe funkcje diagnozy aktywne 1 Parametry ustawione zgodnie ze specyfikacją klienta / standardowe funkcje diagnozy aktywne 3 Inne certyfikaty Certyfikat PMO (tylko dla USA) CR Łącznik wtykowy Magistrala polowa M12 x 1 8) U2 Inne opcje Z membraną Gore-Tex 9) KG 1) W modelu FET325 w wersji dla strefy zagrożenia wybuchowego 1 / kat. 1 kable o długości 10 m (32,81 ft) są na stałe podłączone do przetwornika pomiarowego. 2) Tylko w przypadku modelu FET325. 3) Produkcja: Chiny. 4) Wybór w przypadku wersji dla strefy 2 / kat. 2 lub strefy 1 kat.1 lub bez zabezpieczenia przeciwwybuchowego. 5) Wybór w przypadku wersji dla strefy 2 / kat. 2 lub bez zabezpieczenia przeciwwybuchowego. ) Wybór w przypadku wersji dla strefy 1 kat. 1 7) Wybrać w przypadku zamawiania przetwornika pomiarowego jako części zamiennej lub bez czujnika. 8) Tylko dla Profibus PA, nie dla modelu FET325. 9) Tylko w przypadku modelu FET321 0

61 Główny numer zamówienia Dodatkowy numer zamówienia Wariant X Bez ochrony przed wybuchem FET321 X X X X X X X X X XX Z ochroną przed wybuchem FET325 X X X X X X X X X XX Język dokumentacji Niemiecki M1 Angielski M5 Chiński M Rosyjski MB Pakiet językowy: Europa Zachodnia / Skandynawia (języki: DE, EN, DA, ES, FR, IT, NL, PT, FI, SV) MW Pakiet językowy Europa Wschodnia (języki: DE, EL, CS, ET, LV, LT, HU, PL, SK, SL, RO, BG) ME Dalsze certyfikaty 10) Rosja - certyfikat metrologiczny i aprobata GOST-R CG1 Kazachstan - certyfikat metrologiczny i aprobata GOST-K CG2 Ukraina, certyfikat metrologiczny CG3 Białoruś, certyfikat metrologiczny CG9 Inne certyfikaty i dopuszczenia w zakresie bezpieczeństwa 10) przeciwwybuchowego Rosja - certyfikat GOST-Ex i RTN EG7 Kazachstan, certyfikat zabezpieczenia przeciwwybuchowego w fazie EG3 uruchamiania Ukraina, aprobata GOST-Ex i certyfikat zabezpieczenia EG5 przeciwwybuchowego w fazie uruchamiania Białoruś - certyfikat GGTN EG9 10) Nie oferowane dla PROFIBUS PA lub FOUNDATION Fieldbus. 1

62 9.4 Panel wsuwany przetwornika pomiarowego FET301 dla ProcessMaster / HygienicMaster Główny numer zamówienia Dodatkowy numer zamówienia Wariant X FET301 X X X X X X X X X X Zakres temperatur czujnika / zakres temperatur otoczenia Standardowa wersja czujnika / C ( F) 1 Tabliczka identyfikacyjna Tabliczka przyklejana A Długość kabla sygnałowego Bez kabla 0 Zabezpieczenie przed wybuchem Bez A Rodzaj zabezpieczenia przetwornika pomiarowego / czujnika Inne 9 Śrubowe złącze kablowe Inne Z Zasilanie w energię elektryczną V AC, 50 Hz 1 24 V AC / DC, 50 Hz V AC, 0 Hz 3 24 V AC / DC, 0 Hz 4 Wejścia i wyjścia sygnału HART + 20 ma pasywne + impulsy + wejście / wyjście stykowe B HART + 20 ma aktywne + impulsy + wejście / wyjście stykowe C PROFIBUS PA + wyjście stykowe E FOUNDATION Fieldbus + wyjście stykowe F Ustawienia fabryczne / diagnoza Bez / standardowe funkcje diagnozy 0 Język dokumentacji Niemiecki Angielski Chiński Rosyjski Pakiet językowy: Europa Zachodnia / Skandynawia (języki: DE, EN, DA, ES, FR, IT, NL, PT, FI, SV) Pakiet językowy Europa Wschodnia (języki: DE, EL, CS, ET, LV, LT, HU, PL, SK, SL, RO, BG) M1 M5 M MB MW ME 9.5 Symulator czujnika FXC4000 Główny numer zamówienia Wariant XC4 X X X X X Ustawianie sygnału przepływu Bez (tylko adapter) 0 3-cyfrowy wyłącznik w 1000 stopniach 1 Zasilanie w energię elektryczną Bez (tylko adapter) V AC 50 / 0 Hz // z wtyczką ze stykiem ochronnym V AC / DC // z wtyczką 4 mm V AC 50 / 0 Hz // z wtyczką US 3 Wyposażenie dodatkowe Bez 0 Adapter dla przetwornika pomiarowego FXE4000-E4, FXM2000-XM2, FXF DF23 Płyta adaptera dla przetwornika pomiarowego FSM4000-S4 5 Płyta adaptera dla przetwornika pomiarowego FET321, FET325, FET521, FET525 Stopień zaawansowania konstrukcji (specyfikacja ABB) * Tabliczka identyfikacyjna Niemiecki 1 Angielski 2 Francuski 3 2

63 9. Diagnoza i oprogramowanie weryfikujące - ScanMaster FZC500 G01010 Dzięki ScanMaster można w łatwy sposób przeprowadzić kontrolę działania zainstalowanego urządzenia. Ustalone wyniki kontroli i testów są zapisywane w bazie danych i w razie potrzeby można je wydrukować. 9.7 Adapter serwisowego portu podczerwieni typ FZA100 G Zestaw do montażu obudowy polowej na rurze 2 Numer części: 3KXF081100L0001 G
