1 *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 1

2 2

3 Spis treści Reflektory LED AR111 i ES111 Źródła LED COG Źródła LED klasyczne A60 Źródła LED świeczki i kulki Źródła LED globe G120 Reflektory LED MR16 na trzonkach GU10 Reflektory LED na trzonkach GU10, GU5,3 Źródła LED na trzonkach G4 i G9 Taśmy LED i akcesoria Tuby LED T8 SPHERE Plafoniera z opcjonalnym czujnikiem Ambid I plafoniera LED Ambid II plafoniera LED VERA II Wandaloodporna oprawa LED Rondo II Slim Oprawa LED / ramka natynkowa RONDO II Oprawa LED do montażu w sufitach podwieszanych Quadro II Oprawa LED / ramka natynkowa ALDAR natynkowa oprawa LED CYDER Oprawa LED do montażu natynkowo lub na zwisie Libra Oprawa sufitowa LED PANEL LED Oprawa biurowa z czterema możliwościami montażu LINEA Oprawa hermetyczna LINE Oprawa hermetyczna RETRO Oprawa hermetyczna Oprawa kanałowa Mikrofalowe czujniki ruchu Naświetlacze LED PLATI Naświetlacze LED SURFI HD line II Linie szybkiego montażu Standard line oprawy liniowe Eco line oprawy liniowe High Bay COMPACT Oprawy przemysłowe o wysokim strumieniu świetlnym High Bay SQUARE Oprawy przemysłowe o podwyższonej stabilności pracy High Bay ZY Oprawy przemysłowe dedykowane do trudnych warunków pracy STREET OC Oprawy do oświetlania ulic i placów STREET MC Oprawy do oświetlania ulic i placów ZigBee Inteligentny system sterowania oświetleniem *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 3

4 Reflektory LED COB AR111 i ES111 kod kreskowy LL506 LL506 LED COB AR111 12W G lm 77W K ø 111x62 mm pudełko 12W=77W 12 kwh/1000h 1100lm h > kod kreskowy LL508 LL508 LED COB ES111 12W GU lm 77W K ø 111x62 mm pudełko 12W=77W 12 kwh/1000h 1100lm h > kod kreskowy LL507 18W=110W LL507 LED COB AR111 18W G lm 110W K ø 111x62 mm pudełko 18 kwh/1000h 1700lm h > kod kreskowy LL509 18W=110W LL508 LED COB ES111 18W GU lm 110W K ø 111x62 mm pudełko 18 kwh/1000h 1700lm h > * OMTŻ - odpowiednik mocy tradycyjnej żarówki * KEE - klasa efektywności energetycznej 4

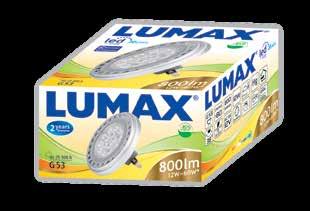

5 Reflektory LED AR111 i ES111 do oświetlenia punktowego 38 kod kreskowy LL512 12W=60W 800lm LL514 15W=83W 1200lm LL512 AR111 12W G lm 60W K ø 110x58 mm pudełko h > LL514 ES111 15W GU lm 83W K kod kreskowy ø 110x58 mm 12 kwh/1000h pudełko 15 kwh/1000h h > kod kreskowy LL513 LL513 AR111 15W G lm 77W K ø 110x58 mm pudełko 15W=77W 15 kwh/1000h 1100lm h > kod kreskowy LL515 LL515 ES111 18W GU lm 96W K ø 110x58 mm pudełko 18W=96W 18 kwh/1000h 1450lm h > *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 5

6 Źródła LED COG - klasyczne A60 LC100 4W=35W kod kreskowy 390lm LC100 A60 4W E lm 35W x60 mm + pudełko 4 kwh/1000h h > LC110 6W=45W kod kreskowy 550lm LC110 A60 6W E lm 45W x60 mm + pudełko 6 kwh/1000h h > * OMTŻ - odpowiednik mocy tradycyjnej żarówki * KEE - klasa efektywności energetycznej 6

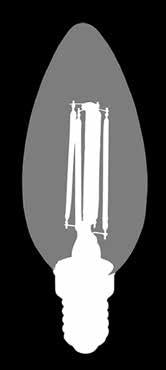

7 Źródła LED COG świeczki C37 i kulka P h > h > h > LC050 4W=35W 390lm LC051 4W=35W 390lm LC060 4W=35W 390lm LC050 C37 4W E lm 35W x35 mm + pudełko LC051 C37 4W E lm 35W 300 LC060 P45 4W E lm 35W kwh/1000h 4 kwh/1000h 4 kwh/1000h x35 mm + pudełko x45 mm + pudełko *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 7

8 Źródła LED klasyczne A60 i A65 Aluminiowa obudowa zapewnia optymalne odprowadzenie ciepła, dzięki czemu spadek strumienia świetlnego w czasie jest minimalny. Zasilacz typu CC gwarantuje stabilną i długotrwałą pracę. LL083 10W=60W 810lm LL083 A60 10W E lm 60W ø 60x108 mm pudełko 10 kwh/1000h h > LL106 17W=107W 1650lm LL106 A60 17W E lm 107W ø 65x134 mm pudełko 17 kwh/1000h h > * OMTŻ - odpowiednik mocy tradycyjnej żarówki * KEE - klasa efektywności energetycznej 8

9 Źródła LED klasyczne A60 na trzonkach E27 LL084P A60 15W E lm 100W ø 60x118 mm pudełko LL084P 15W=100W h > kwh/1000h 1520lm LL081P A60 12W E lm 75W ø 60x112 mm pudełko LL081P 12W=75W 1050lm h > kwh/1000h LL082P A60 10W E lm 60W ø 60x112 mm pudełko LL082P 10W=60W 810lm h > kwh/1000h LL085P A60 7W E lm 40W ø 60x112 mm pudełko LL085P 7W=40W 470lm h > kwh/1000h * OMTŻ - odpowiednik mocy tradycyjnej żarówki * WML - współczynnik mocy lampy * KEE - klasa efektywności energetycznej *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 9

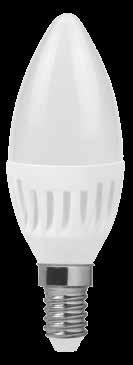

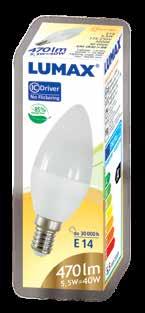

10 ceramiczna obudowa ceramiczna obudowa h > h > LL101 7W=48W 600lm LL102 7W=48W 600lm LL101 C37 7W E lm 48W ø 37x102 mm pudełko LL102 C37 7W E lm 48W kwh/1000h kwh/1000h ø 37x99 mm pudełko LL098 5,5W=40W 470lm LL098 C37 5,5W E lm 40W ø 36x99 mm pudełko 5,5 kwh/1000h h > * OMTŻ - odpowiednik mocy tradycyjnej żarówki * KEE - klasa efektywności energetycznej 10

11 Źródła LED świeczki C37 LL078 C37 3W E lm 25W ø 37x131 mm pudełko LL078 3W=25W 3 kwh/1000h 260lm h > LL079 C37 3W E lm 26W ø 36x99 mm pudełko LL079 3W=26W 3 kwh/1000h 260lm h > * OMTŻ - odpowiednik mocy tradycyjnej żarówki * KEE - klasa efektywności energetycznej *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 11

12 ceramiczna obudowa ceramiczna obudowa h > h > LL103 7W=48W 600lm LL104 7W=48W 600lm LL103 P45 7W E lm 48W ø 45x88 mm pudełko LL104 G45 7W E lm 48W kwh/1000h kwh/1000h ø 45x83 mm pudełko h > h > LL W=40W 470lm LL W=40W 470lm LL097 P45 5.5W E lm 40W ø 45x78 mm pudełko 5.5 kwh/1000h LL099 G45 5.5W E lm 40W K ø 45x79 mm pudełko 5.5 kwh/1000h * OMTŻ - odpowiednik mocy tradycyjnej żarówki * KEE - klasa efektywności energetycznej 12

13 Źródła LED kulki P45 i G h > h > LL071 3W=26W 260lm LL072 3W=26W 260lm LL071 G45 3W E lm 26W ø 45x79 mm pudełko LL072 P45 3W E lm 26W kwh/1000h kwh/1000h ø 45x78 mm pudełko * OMTŻ - odpowiednik mocy tradycyjnej żarówki * KEE - klasa efektywności energetycznej *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 13

14 Źródła LED globe G120 Reflektory LED R50 na trzonkach E h h > > LL105 21W=120W 1890lm LL089 15W=90W 1320lm LL105 G120 21W E lm 120W ø 120x156 mm pudełko 21 kwh/1000h LL089 G120 15W E lm 90W ø 120x156 mm pudełko 15 kwh/1000h LL096 6W=35W 400lm LL096 R50 6W E lm 35W ø 50x86 mm pudełko 6 kwh/1000h h > * OMTŻ - odpowiednik mocy tradycyjnej żarówki * KEE - klasa efektywności energetycznej 14

15 Reflektory LED MR16 z ceramiczną obudową ceramiczna obudowa ceramiczna obudowa h > h > LL027 8W=54W 700lm LL028 8W=55W 710lm LL027 MR16 8W GU lm 54W ø 50x55 mm pudełko 8 kwh/1000h LL028 MR16 8W GU lm 55W K ø 50x55 mm pudełko 8 kwh/1000h ceramiczna obudowa ceramiczna obudowa h > h > LL023 6W=45W 560lm LL024 6W=46W 570lm LL023 MR16 6W GU lm 45W ø 50x55 mm pudełko 6 kwh/1000h LL024 MR16 6W GU lm 46W K ø 50x55 mm pudełko 6 kwh/1000h * OMTŻ - odpowiednik mocy tradycyjnej żarówki * KEE - klasa efektywności energetycznej *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 15

16 Reflektory LED MR16 na trzonkach GU10 szklana obudowa szklana obudowa h > h > LL032 4W=30W 310lm LL030 4W=32W 330lm LL032 MR16 4W GU lm 30W ø 50x55 mm pudełko 4 kwh/1000h LL030 MR16 4W GU lm 32W K ø 50x55 mm pudełko 4 kwh/1000h szklana obudowa szklana obudowa h > h > LL066 OMTŻ - 3W=23W 220lm LL067 3W=23W 220lm LL066 MR16 3W GU lm 23W ø 50x55 mm pudełko 3 kwh/1000h OMTŻ - LL067 MR16 3W GU lm 23W K ø 50x55 mm pudełko 3 kwh/1000h * OMTŻ - odpowiednik mocy tradycyjnej żarówki * KEE - klasa efektywności energetycznej 16

17 Reflektory LED MR16 na trzonkach GU10 Reflektory LED MR16 na trzonkach GU5,3 szklana obudowa szklana obudowa h > h > LL W=16W 140lm LL W=17W 150lm LL010 MR16 1.9W GU lm 16W ø 50x57,5 mm pudełko 1.9 kwh/1000h LL011 MR16 1.9W GU lm 17W K ø 50x57,5 mm pudełko 1.9 kwh/1000h szklana obudowa szklana obudowa LL064 4W=28W 300lm LL065 4W=30W 320lm LL064 MR16 4W GU lm 28W ø 50x45 mm pudełko h > kwh/1000h LL065 MR16 4W GU lm 30W K ø 50x45 mm pudełko h > kwh/1000h * OMTŻ - odpowiednik mocy tradycyjnej żarówki * KEE - klasa efektywności energetycznej *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 17

18 Źródła LED na trzonku G4 LL148 3W=21W 200lm LL148 G4 Gel 3W G4 200 lm 21W ø 15x42 mm blister 3 kwh/1000h h > LL W=11W 100lm LL W=12W 100lm LL150 G4 Plastic 1.5W G4 100 lm 11W ø 10x40 mm + blister h > LL044 G4 Plastic 1.2W G4 100 lm 12W 6-17 V DC ø 10.2x23 mm 1.5 kwh/1000h + blister 1.2 kwh/1000h h > * OMTŻ - odpowiednik mocy tradycyjnej żarówki * KEE - klasa efektywności energetycznej 18

19 Źródła LED na trzonku G9 LL W=21W 200lm LL140 G9 Gel 2.5W G9 200 lm 21W ø 15x50 mm blister 2.5 kwh/1000h h > LL W=21W 200lm LL W=16W 150lm LL149 G9 Plastic 2.5W G9 200 lm 21W ø 16x48 mm + blister LL041 G9 Plastic 1.9W h G9 150 lm > W kwh/1000h 1.9 kwh/1000h ø 18x55 mm blister h > * OMTŻ - odpowiednik mocy tradycyjnej żarówki * KEE - klasa efektywności energetycznej *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 19

20 Taśmy LED / DC 12V LS W/m LS W/m Chipy LED SMD 2835 Chipy LED SMD 5050 Kąt rozsyłu: 140 / Temperatura pracy: -25 C do 50 C Trwałość: do h Schemat połączeń: 1. Zasilacz 2. Taśma LED kod typ napięcie (V) IP moc ilość LED na metr szer. taśmy dł. taśmy /LED chip barwa kod kreskowy (EAN) szt. KEE* ilość w ie opakowanie gwarancja LS051 LS052 LS054 LS055 LS SMD2835/m 60 SMD2835/m 60 SMD2835/m 60 SMD5050/m 60 SMD5050/m DC12 DC12 DC12 DC12 DC <4.8W/m <4.8W/m <4.8W/m <14.4W/m <14.4W/m 60/m 60/m 60/m 60/m 60/m 8mm 8mm 8mm 10mm 10mm 5m 5m 5m 5m 5m 3-4 lm 3-4 lm 3-4 lm lm lm ciepła biała zimna biała naturalna biała ciepła biała zimna biała poly bag poly bag poly bag poly bag poly bag 1 rok 1 rok 1 rok 1 rok 1 rok LS001 LS002 LS003 LS004 LS301 LS302 LS005 LS006 LS305 LS306 LS SMD2835/m 60 SMD2835/m 60 SMD2835/m 60 SMD2835/m 60 SMD2835/m 60 SMD2835/m 60 SMD5050/m 60 SMD5050/m 60 SMD5050/m 60 SMD5050/m 60 SMD5050/m DC12 DC12 DC12 DC12 DC12 DC12 DC12 DC12 DC12 DC12 DC <4.8W/m <4.8W/m <4.8W/m <4.8W/m <4.8W/m <4.8W/m <14.4W/m <14.4W/m <14.4W/m <14.4W/m <14.4W/m 60/m 60/m 60/m 60/m 60/m 60/m 60/m 60/m 60/m 60/m 60/m 8mm 8mm 8mm 8mm 8mm 8mm 10mm 10mm 10mm 10mm 10mm 5m 5m 5m 5m 99m 99m 5m 5m 99m 99m 5m 3-4 lm 3-4 lm lm 3-4 lm 3-4 lm lm lm lm lm - biała zimna biała niebieska naturalna biała ciepła biała zimna biała ciepła biała zimna biała ciepła biała zimna biała RGB poly bag poly bag poly bag poly bag poly bag poly bag poly bag 1 rok 1 rok 1 rok 1 rok 1 rok 1 rok 1 rok 1 rok 1 rok 1 rok 1 rok PREMIUM LS101 LS102 LS401 LS402 LS105 LS106 LS SMD2835/m 60 SMD2835/m 60 SMD2835/m 60 SMD2835/m 60 SMD5050/m 60 SMD5050/m 60 SMD5050/m DC12 DC12 DC12 DC12 DC12 DC12 DC <4.8W/m <4.8W/m <4.8W/m <4.8W/m <14.4W/m <14.4W/m <14.4W/m 60/m 60/m 60/m 60/m 60/m 60/m 60/m 8mm 8mm 8mm 8mm 10mm 10mm 10mm 5m 5m 100m 100m 5m 5m 5m 6-7 lm 6-7 lm 6-7 lm 6-7 lm lm lm - ciepła biała zimna biała ciepła biała zimna biała ciepła biała zimna biała RGB poly bag poly bag poly bag poly bag poly bag 2 lata 2 lata 2 lata 2 lata 2 lata 2 lata 2 lata * taśma świeci w 3 kolorach: czeronym, zielonym i niebieskim (co trzecia dioda) * KEE - klasa efektywności energetycznej 20

21 Akcesoria do taśm LED LSRGB5 216W Sterownik RGB sterowanie falami radiowymi zasięg 100m LSRGB3 144W Sterownik RGB sterowanie falami radiowymi zasięg 100m LSRGB5R Pilot do sterownika LSRGB5 LSRGB4 216W Sterownik RGB sterowanie falami radiowymi zasięg 100m Złączki do taśm LED kod typ napięcie (V) moc szer. taśmy kod kreskowy (EAN) szt. opakowanie gwarancja LS901 LS902 LS903 LS904 LS905 LS906 LS907 LS908 LS909 LS910 LS911 LS912 LSRGB2 LSRGB3 LSRGB4 LSRGB5 LSRGB5R Złączka do taśmy LED szt. Złączka do taśmy LED szt. Złączka do taśmy LED RGB szt. Złączka z kablami do taśmy LED szt. Złączka z kablami do taśmy LED szt. Złączka z kablami do taśmy LED RGB szt. Złączka narożna z kablami do taśmy LED szt. Złączka narożna z kablami do taśmy LED szt. Złączka narożna z kablami do taśmy LED RGB szt. Złączka zasilacz taśma LED szt. Złączka zasilacz taśma LED szt. Złączka sterownik RGB taśma LED szt. Sterownik RGB 144W IR 10m Sterownik RGB 144W FR 100m Sterownik RGB 216W 432W FR 100m Sterownik RGB 216W/432W 4-strefowy Pilot do sterownika LSRGB5 DC12 DC12 DC12 DC12 DC12 DC12 DC12 DC12 DC12 DC12 DC12 DC12 DC12 DC12 DC12/24 DC12/24-144W 144W 216W/432W 216W/432W - 8mm 10mm 10mm 8mm 10mm 10mm 8mm 10mm 10mm 10mm 10mm 10mm zasięg 10m zasięg 100m zasięg 100m zasięg 100m zasięg 100m poly bag poly bag poly bag poly bag poly bag poly bag poly bag poly bag poly bag poly bag poly bag poly bag box box box box box 2 lata 2 lata 2 lata 2 lata 2 lata 2 lata 2 lata 2 lata 2 lata 2 lata 2 lata 2 lata 2 lata 2 lata 2 lata 2 lata 2 lata *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 21

22 TUBY LED T8 Plastikowa obudowa zabezpiecza przed porażeniem prądem w razie przebicia wewnątrz urządzenia. Dzięki zastosowaniu specjalnego, odpornego na ciepło tworzywa sztucznego tuby nie zmieniają swojego kształtu w trakcie użytkowania. Specjalne dwustronne zasilanie listwy led wewnątrz urządzenia gwarantuje stały strumień świetlny na całej długości tuby. Wysoki współczynnik mocy. Szeroki kąt rozsyłu h > LT201 9W 900lm T8 AC85-265V 50/60 Hz 900 Kelvin < cm > 60 9W 9 kwh/1000h h > LT205 18W 1800lm T8 AC85-265V 50/60 Hz 1800 Kelvin < cm > W 18 kwh/1000h h > LT209 22W 2400lm T8 AC85-265V 50/60 Hz 2400 Kelvin < cm > W 22 kwh/1000h kod typ moc (W) zastępuje* strumień świetlny kąt rozsyłu trzonek napięcie (V) barwa CRI KEE* kod kreskowy (EAN) szt. LT201 LT202 LT203 LT204 LT205 LT206 LT207 LT208 LT209 Tuba plastikowa LED T8 60cm Tuba plastikowa LED T8 60cm Tuba plastikowa LED T8 60cm Tuba plastikowa LED T8 120cm Tuba plastikowa LED T8 120cm Tuba plastikowa LED T8 120cm Tuba plastikowa LED T8 150cm Tuba plastikowa LED T8 150cm Tuba plastikowa LED T8 150cm 9W 9W 9W 18W 18W 18W 22W 22W 22W 18W 18W 18W 36W 36W 36W 58W 58W 58W 900lm 900lm 900lm 1800lm 1800lm 1800lm 2400lm 2400lm 2400lm G13 G13 G13 G13 G13 G13 G13 G13 G13 AC 85V-265V AC 85V-265V AC 85V-265V AC 85V-265V AC 85V-265V AC 85V-265V AC 85V-265V AC 85V-265V AC 85V-265V ciepła naturalna 4100K zimna 6500K ciepła naturalna 4100K zimna 6500K ciepła naturalna 4100K zimna 6500K * zastosowanie w oprawach zamiast świetlówki liniowej * KEE - klasa efektywności energetycznej 22

23 Plastikowa obudowa Cicha bezmigotliwa praca Ponad 85% recycling (nie zawiera związków rtęci) 70% wydłużony czas pracy Szeroki kąt świecenia zapewniający równomierne oświetlenie pomieszczeń (kąt świecenia 300 ) Wysoki współczynnik mocy. Bezpieczna fotobiologicznie (EN62471) Tuba zasilana jest z jednej strony, tubę można montować do każdej oprawy podając napięcie bezpośrednio na gniazdo G13 z pominięciem wszystkich urządzeń zamontowanych w oprawie (zasilaczy, starterów, etc) Prosty montaż A. Statecznik elektromagnetyczny wymontowanie statecznika elektromagnetycznego wpłynie na lepszą pracę urządzenia, ale nie jest konieczne 1. Usuń stary starter 2. Zamontuj LLT starter (dołączony do tuby) 3. Zainstaluj tubę w oprawie B. Statecznik elektroniczny 1. Wymontuj statecznik elektroniczny 2. Zainstaluj tubę w oprawie 300 Startery LED do opraw z tradycyjnym zasilaniem Indeks Opis LT901 Opakowanie 10 sztuk starterów LED - w przypadku opraw z klasycznym elektromagnetycznym układem zasilania oryginalne startery należy wymienić na startery LED. Zapewnią one prawidłową pracę tub. Kod kreskowy (EAN) ! Idealne do: biur, magazynów, parkingów, garaży, piwnic. *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 23

24 IP20 / IP44 LO1220P 12W 1000 LED Chips 720 Fixture 12W V 50/60 Hz 12W 94W IP 20 25W IK 04 Kelvin 3000 F Ø280 H h > LO1241DS 12W 880 LED Chips 650 Fixture 12W V 50/60 Hz 12W 85W IP 44 23W IK 04 Kelvin 3000 F Ø255 H kwh/1000h LO W 1470 LED Chips 1100 Fixture 18W V 50/60 Hz Kelvin 3000 F Ø350 H h 18W 143W IP 44 39W IK 04 > LO1844S 18W 1470 LED Chips 1100 Fixture 18W V 50/60 Hz 18W 143W IP 44 39W IK 04 Kelvin 3000 F Ø350 H kwh/1000h kod typ moc (W) IP strumień świetlny kąt rozsyłu napięcie (V) barwa CRI WML* wymiary KEE* sposób pakowania LO1220P Sphere LED LO1241DS Sphere LED z mikrofalowym sensorem LO1844 Sphere LED LO1844S Sphere LED z mikrofalowym sensorem 12W 12W 18W 18W lm 650lm 1100lm 1100lm 200V-240V 220V-240V 200V-240V 200V-240V >0,5 >0,8 >0,8 ø 280x95 ø 255x90 ø 350x105 ø 350x105 *w porównaniu do mlecznych opraw wyposażonych w świetlówki kompaktowe * WML - współczynnik mocy lampy * KEE - klasa efektywności energetycznej 24

25 SPHERE Plafoniera z opcjonalnym czujnikiem i IP44 Oprawy LED Sphere to nowoczesne plafoniery znajdujące wiele zastosowań. Umożliwiają montaż zarówno naścienny jak i nasufitowy. Model LO1241DS wyposażony jest w mikrofalowy sensor zmierzchowo-ruchowy z funkcją stand-by 20% dzięki czemu idealnie sprawdzi się na klatkach schodowych czy korytarzach. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Sterowanie za pomocą sensora mikrofalowego (w wersji z czujnikiem). Podwyższona klasa szczelności IP44 (w wersji z czujnikiem). Cechy: Regulowany zasięg detekcji ruchu: % (w wersji z czujnikiem). Regulowany czas załączenia: 10 sek 10 min (w wersji z czujnikiem). Regulowany poziom załączenia lx (w wersji z czujnikiem). Regulowany czas świecenia w trybie Stand-by 20% (w wersji z czujnikiem). Wysoka jakość światła ciepła barwa, CRI. Wykonanie z PMMA, nie zawiera elementów szklanych. Temperatura pracy od -20 do Zastosowania: Klatki schodowe, korytarze, łazienki, windy. Przykład zastosowania: Klatka schodowa 100lx oświetlona za pomocą LO1241DS 12W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 2m 2m 2,5m 102lx 0, W 12W 3 W/m 2 = 2,94 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 25

26 IP h > kwh/1000h LO W 15W 150W IP 44 44W IK Fixture 15W LED lamp V 50/60 Hz Kelvin 4000 F LO W 24W 270W IP 44 72W IK Fixture 24W LED lamp V 50/60 Hz Kelvin 4000 F 24 kwh/1000h h > kwh/1000h LO W 15W 150W IP 44 44W IK Fixture 15W LED lamp V 50/60 Hz Kelvin 4000 F LO W 24W 270W IP 44 72W IK Fixture 24W LED lamp V 50/60 Hz Kelvin 4000 F 24 kwh/1000h kod typ moc (W) IP strumień świetlny kąt rozsyłu napięcie (V) barwa CRI wymiary WML* KEE* sposób kod kreskowy pakowania EAN (szt.) LO1541 LO2441 LO1542 LO2442 Oprawa Ambid I koło Oprawa Ambid I koło Oprawa Ambid I kwadrat Oprawa Ambid I kwadrat 15W 24W 15W 24W lm 2050lm 1250lm 2050lm 100V-240V 100V-240V 100V-240V 100V-240V ø 220x48 mm ø 330x48 mm 220x220x48mm 330x330x48mm *w porównaniu do plafonier wyposażonych w świetlówki kompaktowe. * KEE - klasa efektywności energetycznej * WML - współczynnik mocy lampy 26

27 Ambid I plafoniera LED Grupa plafonier LED Ambid I to stylowe rozwiązanie dla mieszkań, domów, hoteli i biur. W łatwy sposób pozwalają na estetyczne zastąpienie klasycznych plafonów wyposażonych w źródła na trzonkach. Dzięki technologii LED klosz oprawy jest jednolicie podświetlony i cechuje się szerokim rozsyłem co pomaga w wypełnianiu pomieszczeń światłem. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Estetyczne wzornictwo. Łatwy montaż. Bezobsługowa wieloletnia praca. Cechy: Klasa szczelności IP44 Dwa kształty koło i kwadrat Dwie moce 15W i 24W Opcjonalnie dostępna wersja z sensorem Temperatura pracy od -20 do 40 Zastosowania: Mieszkania, biura, hotele Szatnia 200lx oświetlona za pomocą LO W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 5m 5m 2,7m 218lx 0,9 6 15W 90W 3,6 W/m 2 = 1,65 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 27

28 IP h > kwh/1000h LO W 15W 150W IP 54 44W IK Fixture 15W LED lamp V 50/60 Hz Kelvin 4000 F LO W 24W 270W IP 54 72W IK Fixture 24W LED lamp V 50/60 Hz Kelvin 4000 F 24 kwh/1000h h > kwh/1000h LO W 15W 150W IP 54 44W IK Fixture 15W LED lamp V 50/60 Hz Kelvin 4000 F LO W 24W 270W IP 54 72W IK Fixture 24W LED lamp V 50/60 Hz Kelvin 4000 F 24 kwh/1000h kod typ moc (W) IP strumień świetlny kąt rozsyłu napięcie (V) barwa CRI wymiary WML* KEE* sposób kod kreskowy pakowania EAN (szt.) LO1551 Oprawa Ambid II koło LO2451 Oprawa Ambid II koło LO1552 Oprawa Ambid II kwadrat LO2452 Oprawa Ambid II kwadrat 15W 24W 15W 24W lm 2050lm 1250lm 2050lm 100V-240V 100V-240V 100V-240V 100V-240V ø 220x48 mm ø 330x48 mm 220x220x48mm 330x330x48mm *w porównaniu do plafonier wyposażonych w świetlówki kompaktowe. * KEE - klasa efektywności energetycznej * WML - współczynnik mocy lampy 28

29 Ambid II plafoniera LED Rodzina opraw Ambid II łączy technologię LED z klasycznym designem oraz podwyższoną szczelnością IP54. Idealnie sprawdzi się w pomieszczeniach o podwyższonym zabrudzeniu i wilgotności. Wysoka skuteczność świetlna i długi okres eksploatacji generują duże oszczędności w porównaniu do opraw konwencjonalnych. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Estetyczne wzornictwo. Łatwy montaż. Bezobsługowa wieloletnia praca. Cechy: Klasa szczelności IP54. Dwa kształty koło i kwadrat. Dwie moce 15W i 24W. Opcjonalnie dostępna wersja z sensorem. Temperatura pracy od -20 do 40. Zastosowania: Mieszkania, piwnice, korytarze, łazienki Kuchnia 500lx oświetlona za pomocą LO W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 5m 5m 2,7m 521lx 0, W 216W 8,64 W/m 2 = 1,66 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 29

30 IP66 / IK10 LO W 15W 165W IP 66 45W IK Fixture 15W LED lamp V 50/60 Hz Kelvin 4000 IP - KEE - LO1561 Oprawa Vera II 15W lm V ø 300x100 mm 15 kwh/1000h h > LO1661DS 16W 16W 190W IP 66 46W IK Fixture 16W LED lamp V 50/60 Hz Kelvin 4000 IP - KEE - LO1661DS Oprawa Vera II 16W lm V ø 300x87 mm 16 kwh/1000h h > kod typ moc (W) IP strumień świetlny kąt rozsyłu napięcie (V) WML* barwa KEE* CRI kod kreskowy (EAN) szt. LO1561 LO1661DS Oprawa Vera II Oprawa Vera II z czujnikiem 15W 16W IP66 IP lm 1420lm V V *w porównaniu do mlecznych opraw wyposażonych w świetlówki kompaktowe. * KEE - klasa efektywności energetycznej * WML - współczynnik mocy lampy 30

31 VERA II - Wandaloodporna oprawa LED Oprawy LED Vera II to wykonane z wytrzymałego poliwęglanu plafoniery LED zaprojektowane do pracy w wymagających warunkach. Model LO1661DS wyposażony został w czujnik z funkcja stand-by 20%. Jego skuteczne wykorzystanie skutkuje dużymi oszczędnościami zużycia energii elektrycznej. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Odporna na wilgoć, pył i uderzenia. Opcjonalny czujnik mikrofalowy z funkcją Stand-by 20%. Montaż natynkowy. Cechy: Regulowany zasięg detekcji ruchu: % (w wersji z czujnikiem). Regulowany czas załączenia: 10 sek 10 min (w wersji z czujnikiem). Regulowany poziom załączenia lx (w wersji z czujnikiem). Regulowany czas świecenia w trybie Stand-by 20% (w wersji z czujnikiem). Wykonanie z poliwęglanu, nie zawiera elementów szklanych. Temperatura pracy od -10 do 50 Zastosowania: Przejścia podziemne, obiekty sportowe, klatki schodowe, korytarze, łazienki Powieszczenie z przysznicami 200lx oświetlone za pomocą LO1661DS Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 10m 6m 2,7m 200lx 0, W 192W 3,2 W/m 2 = 1,6 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 31

32 Rondo II Slim Oprawa LED IP44 LOR W IP - EAN szt. LOR1813 Oprawa Rondo II Slim 18W lm ø 220x32 mm 1450 Fixture 18W 18W LED lamp 181W 58W V 50/60 Hz 110 IP44 Kelvin 4000 F 18 kwh/1000h h > ø220mm ø mm H-32mm kod typ moc (W) IP strumień świetlny kąt rozsyłu napięcie (V) barwa CRI wymiary WML* kod kreskowy (EAN) szt. KEE* sposób pakowania LOR1813 Oprawa Rondo II Slim 18W lm V-240V ø 220x32 mm *w porównaniu do downlightów wyposażonych w świetlówki kompaktowe. * WML - współczynnik mocy lampy * KEE - klasa efektywności energetycznej 32

33 Ramka natynkowa do Rondo II Slim Oprawy typu downlight Rondo II Slim to uniwersalne zamienniki opraw konwencjonalnych przystosowane zarówno do montażu w sufitach podwieszanych jak i nastropowo. Do instalacji natynkowej służy specjalna ramka. Wyróżniają się zintegrowanym zasilaczem i wysoką jakością wykonania. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Wysoka jakość wykonania. Zintegrowany zasilacz oszczędność miejsca. Łatwy montaż, bezproblemowa eksploatacja. Zastosowania: Pomieszczenia z sufitami podwieszanymi biura, korytarze, sklepy, hotele. Cechy: Grubość oprawy tylko 32mm. Wysoka jakość światła naturalna barwa, wysoki wskaźnik oddawania barw. Klasa szczelności powierzchni świecącej IP44. Temperatura pracy od -10 do 50 Ramka natynkowa do opraw Rondo II Slim 18W Indeks LOR181A Opis Ramka natynkowa - dopasowana kolorystycznie ramka o wysokości 35mm pozwalająca na nastropowy montaż oprawy. Śrubki i kołki rozporowe potrzebne do montażu wchodzą w skład zestawu. 614,42 488,55 162,88 Kod kreskowy (EAN) Przykład zastosowania: Sklep 300lx oświetlony za pomocą LOR W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 8m 7m 2,7m 324lx 0, W 288W 5,14 W/m 2 = 1,59 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 33

34 IP44 LOR W LOR W IP - LOR1402 Oprawa Rondo II 14W lm ø 174x68,5 mm 1200 Fixture 14W 14W LED lamp 150W 48W V 50/60 Hz IP44 Kelvin 3000 Kelvin 4000 F ø174mm ø150mm H-68,5mm 14 kwh/1000h h > LOR W LOR W IP - LOR2502 Oprawa Rondo II 25W lm ø 244x84,5 mm 2330 Fixture 25W LED lamp 25W 290W 93W V 50/60 Hz IP44 Kelvin 3000 Kelvin 4000 F ø244mm ø200mm H-84,5mm 25 kwh/1000h h > kod typ moc (W) strumień świetlny kąt rozsyłu napięcie (V) barwa CRI wymiary WML* kod kreskowy (EAN) szt. KEE* sposób pakowania LOR1402 LOR2502 LOR1403 LOR2503 Oprawa Rondo II Oprawa Rondo II Oprawa Rondo II Oprawa Rondo II 14W 25W 14W 25W 1200lm 2330lm 1260lm 2450lm 220V-240V 220V-240V 220V-240V 220V-240V ø 174x68,5 mm ø 244x84,5 mm ø 174x68,5 mm ø 244x84,5 mm *w porównaniu do mlecznych downlightów wyposażonych w świetlówki kompaktowe. * WML - współczynnik mocy lampy * KEE - klasa efektywności energetycznej 34

35 RONDO II Oprawa LED do montażu w sufitach podwieszanych Oprawy LED Rondo są łatwymi w montażu i użytkowaniu zamiennikami downlightów wyposażonych w świetlówki kompaktowe. Wyróżniają się zintegrowanym zasilaczem i wysoką jakością wykonania. Ich dodatkowym atutem jest klasa szczelności IP44 dla klosza oprawy, dzięki czemu sprawdzą się w pomieszczeniach o podwyższonej wilgotności. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Wysoka jakość wykonania. Zintegrowany zasilacz oszczędność miejsca. Łatwy montaż, bezobsługowa eksploatacja. 614,42 488,55 162,88 Zastosowania: Pomieszczenia z sufitami podwieszanymi biura, korytarze, sklepy, hotele. Cechy: Klasa szczelności powierzchni świecącej IP44. Wysoka jakość światła ciepła i naturalna barwa, wysoki wskaźnik oddawania barw. Dostępne w dwóch mocach - 14W, 25W. Temperatura pracy od -10 do 50 Przykład zastosowania: Łazienka 200lx oświetlona za pomocą LOR W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 5m 4m 2,7m 217lx 0, W 175W 8,83 W/m 2 = 4,06 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 35

36 Quadro II Oprawa LED IP44 LOR W 850 Fixture 12W 12W LED lamp 106W 34W V 50/60 Hz 110 IP44 Kelvin 4000 F IP - LOR1203 Oprawa Quadro II 12W lm x165x32 mm 12 kwh/1000h h > x165mm ø155x155mm H-32mm LOR W 1450 Fixture 18W 18W LED lamp 181W 58W V 50/60 Hz 110 IP44 Kelvin 4000 F IP - LOR1803 Oprawa Quadro II 18W lm x220x32 mm 18 kwh/1000h h > x220mm ø205x205mm H-32mm kod typ moc (W) IP strumień świetlny kąt rozsyłu napięcie (V) barwa CRI wymiary kod kreskowy (EAN) szt. WML* KEE* sposób pakowania LOR1203 LOR1803 Oprawa Quadro II Oprawa Quadro II 12W 18W lm 1450lm V-240V 220V-240V 165x165x32 220x220x *w porównaniu do downlightów wyposażonych w świetlówki kompaktowe. * WML - współczynnik mocy lampy * KEE - klasa efektywności energetycznej 36

37 Ramka natynkowa do Quadro II Oprawy LED Quadro to przystosowane do montażu w sufitach podwieszanych energooszczędne zamienniki downlightów wyposażonych w świetlówki kompaktowe. Spośród konkurencji wyróżniają się solidnym wykonaniem z plastiku termoprzewodzącego i aluminium, a dodatkowym atutem jest klasa szczelności IP44. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Szczelny klosz oprawy klasa IP44. Kompaktowe wymiary, minimalistyczny design. Możliwość montażu natynkowego za pomocą opcjonalnej ramki. Zastosowania: Biura, hotele, łazienki, sklepy, korytarze. Cechy: Grubość oprawy tylko 32mm. Zintegrowany zasilacz. Wysoka jakość światła naturalna barwa, wysoki wskaźnik oddawania barw. Dostępne w dwóch mocach 12W, 18W. Temperatura pracy od -20 do 40 Ramka natynkowa do opraw Quadro II 18W 322,26 Indeks LOR180A Opis Ramka natynkowa - dopasowana kolorystycznie ramka o wysokości 35mm pozwalająca na nastropowy montaż oprawy. Śrubki i kołki rozporowe potrzebne do montażu wchodzą w skład zestawu. 216,10 67,05 Kod kreskowy (EAN) Archiwum 200lx oświetlone za pomocą LOR W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 6m 5m 2,7m 211lx 0, W 108W 3,6 W/m 2 = 1,68 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 37

38 IP20 LO W 1250lm WML* - LO1521 Oprawa LED Aldar 15W 1250 lm ø 156 x 75 mm W V 50/60 Hz 15W 150W IP 20 44W IK 08 Kelvin 4000 F 15kWh/1000h h > kod typ moc (W) IP strumień świetlny kąt rozsyłu napięcie (V) WML* barwa CRI kod kreskowy (EAN) szt. KEE* sposób pakowania LO1521 Oprawa LED Aldar 15W lm 100V-240V *w porównaniu do mlecznych opraw wyposażonych w świetlówki kompaktowe. * WML - współczynnik mocy lampy * KEE - klasa efektywności energetycznej 38

39 ALDAR natynkowa oprawa LED Natynkowa oprawa LED Aldar to stylowe oświetlenie dla domu i biura. Łączy minimalistyczny design z technologią LED zapewniającą wysoką trwałość, energooszczędność i bezawaryjność. Światło emitowane przez oprawę Aldar cechuje się naturalną barwą i precyzyjnym oddawaniem barw oświetlanych przedmiotów. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Szeroki kąt rozsyłu znakomicie wypełnia pomieszczenia światłem. Łatwy montaż natynkowy. Cechy: Bezawaryjna praca. Wykonanie z aluminium i poliwęglanu, nie zawiera elementów szklanych. Temperatura pracy od -10 do 50. Zastosowania: Mieszkania, biura, hotele Pomieszczenie socjalne 300lx oświetlone za pomocą LO W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 5m 5m 2,7m 318lx 0,9 9 15W 135W 5,4 W/m 2 = 1,7 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 39

40 IP20 Wykonane z aluminium malowanego proszkowo - nie żółknie, nie rdzewieje. LO W h > LED Chips 930 Fixture 15W V 50/60 Hz Kelvin 3000 F IP20 ø129 h100 mm 15 kwh/1000h LO W h > LED Chips 1150 Fixture 25W V 50/60 Hz Kelvin 3000 F IP20 ø165 h115 mm 25 kwh/1000h LO W h > LED Chips 2170 Fixture 35W V 50/60 Hz Kelvin 3000 F IP20 ø200 h130 mm 35 kwh/1000h kod typ moc (W) IP strumień świetlny OMTŻ* kąt rozsyłu napięcie (V) barwa CRI wymiary KEE* ilość w ie sposób pakowania kod kreskowy EAN (szt.) LO1513 LO2516 LO3520 Oprawa Cyder Oprawa Cyder Oprawa Cyder 15W 25W 35W lm 2260lm 3150lm 91W 140W 186W 180V-260V 180V-260V 180V-260V ø 129x100 mm ø 164x115 mm ø 200x130 mm *w porównaniu do mlecznych opraw wyposażonych w świetlówki kompaktowe. * KEE - klasa efektywności energetycznej * OMTŻ - odpowiednik mocy tradycyjnej żarówki 40

41 CYDER Oprawa LED do montażu natynkowo lub na zwisie Oprawy LED Cyder łączą minimalistyczny design z wysoką wydajnością. Wyróżniają się dwiema opcjami montażu, natynkowym oraz zwieszanym co pozwala na wykorzystanie w wielu zastosowaniach. Wyróżniają się również wysokiej jakości wykonaniem z aluminium malowanego proszkowo. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Wysoka jakość wykonania Kompaktowe wymiary, minimalistyczny design. Łatwy montaż, prostota użytkowania. Cechy: Równomierne podświetlenie klosza mlecznego. Długi czas użytkowania. Wysoka jakość światła ciepła barwa, wysoki wskaźnik oddawania barw. Dostępne w trzech mocach 15W, 25W, 35W. Temperatura pracy od -10 do 50 Zastosowania: Biura, korytarze, sklepy, hotele Przykład zastosowania: Recepcja 300lx oświetlona za pomocą LO W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 6,5m 5m 2,5m 321lx 0,8 6 25W 150W 4,45 W/m 2 = 1,39 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 41

42 IP h > LOP W 1400lm 16W 2x18W IP Fixture 16W LED lamp V VAC 50/60Hz 110 Kelvin 4000 F 16kWh/1000h h > kWh/1000h LOP W 2800lm 32W 2x36W IP Fixture 32W LED lamp V VAC 50/60Hz 110 Kelvin 4000 F LOP W 3200lm 32W 2x36W IP Fixture 32W LED lamp V VAC 50/60Hz 110 Kelvin 4000 F 32kWh/1000h kod typ moc (W) IP strumień świetlny kąt rozsyłu napięcie (V) barwa CRI wymiary WML* KEE* sposób kod kreskowy pakowania EAN (szt.) LOP1602 LOP3202 LOP3212 Oprawa LED Libra Oprawa LED Libra Oprawa LED Libra 16W 32W 32W lm 2800lm 3200lm V-240V 100V-240V 100V-240V 600x135x46mm 1200x135x46mm 1200x135x46mm *w porównaniu do opraw wyposażonych w świetlówki liniowe. * KEE - klasa efektywności energetycznej * WML - współczynnik mocy lampy 42

43 Libra oprawa sufitowa LED Rastrowe oprawy sufitowe wyposażone w świetlówki liniowe często stanowią dużą część oświetlenia w budynkach użyteczności publicznej, biurach czy szkołach. Oprawy sufitowe LED Libra pozwalają na wymianę ich na nowocześniejsze i bardziej energooszczędne rozwiązanie. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Łatwy, szybki i estetyczny montaż natynkowy. Niezawodna zintegrowana technologia LED gwarantuje bezobsługową i wieloletnią eksploatację. Cechy: Naturalna barwa światła. Szeroki kąt rozsyłu światła 110. Temperatura pracy do -10 C do 50 C. Zastosowania: Korytarze, pomieszczenia biurowe, archiwa, hotele, klatki schodowe, pomieszczenia techniczne Korytarz 100lx oświetlony za pomocą LOP W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 17m 3m 2,7m 101lx 0, W 96W 1,88 W/m 2 = 1,86 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 43

44 Rodzina opraw kasetonowych PANEL LED Rodzina opraw biurowych LUMAX Panel LED jest kompleksowym rozwiązaniem dla oświetlenia ogólnego w szczególności w biurach, pomieszczeniach opieki medycznej i placówkach edukacyjnych. LUMAX Panel LED to niezwykle uniwersalna grupa opraw, która sprawdzi się w ogromnej ilości zastosowań. Predysponuje ją do tego mnogość konfiguracji oraz sufitów z którymi współpracuje. Dzięki akcesoriom możliwy jest nie tylko montaż w suficie podwieszanym typu Armstrong, ale także natynkowy, zwieszany i w suficie podwieszanym z płyt gipsowo-owych. Wszystkie panele wchodzące w skład rodziny Panel LED łączy naturalna barwa światła, wysoki wskaźnik oddawania barw CRI oraz zasilacz NoFlicker eliminujący meczące oczy zjawisko tętnienia światła. Wysokowydajne, markowe chipy LED SMD 2835 zapewniają wysoką skuteczność świetlną do 110lm/W, wysoki wskaźnik oddawania barw oraz stabilną temperaturę barwową. Klosz rozpraszający światło. Wykonany z poliwęglanu element optyczny o przepuszczalności przynajmniej 92%. Zapewnia bardzo równomierną luminancję. Dodatkowo cechuje się tym, że jest niepalny i ognioodporny. Występuje w wersji standardowej - mlecznej oraz ogniczającej olśnienie mikropryzmatycznej. Aluminiowy profil typu A lub B. Odpowiada za ogólną sztywność panelu oraz odprowadzanie ciepła generowanego przez chipy LED. Pozwala na stosowanie akcesoriów umożliwiających montaż w wielu rodzajach sufitów. Główna część panelu - light transmitter Wysoce przeźroczysta warstwa wykonana ze szkła akrylowego mająca na celu przekierowanie światła wypromieniowanego z chipów LED na poliwęglanowy klosz. Tylnia warstwa panelu spełnia kilka funkcji. Po pierwsze sprawia, że cały panel jest jedną sztywną konstrukcją, po drugie pełni rolę odbłyśnika oraz skutecznie odprowadza nadmiar ciepła. * podane powyżej parametry dotyczą paneli profesjonalnych 44

45 Panel LED Klosz mleczny Standardowy klosz mleczny zapewnia szeroki, lambertowski rozsył światłości, który sprawdza się w pomieszczeniach wymagających niższych natężeń oświetlenia jak i również innych miejsc gdzie wykonywane są nieskomplikowane zadania wzrokowe. Szeroki kąt świecenia pomaga w redukowaniu ilości opraw w trakcie wykonywania projektu. Klosz mikropryzmatyczny UGR<19 Klosz mikropryzmatyczny, w który wyposażone są oprawy LUMAX Panel LED z serii UGR i profesjonalnej zapewnia ochronę przeciwolśnieniową. Wskaźnik olśnienia UGR (ang. Unified Glare Rating) określa jak bardzo światło przeszkadza nam w wykonywaniu określonych zadań. Szczególnie istotne jest to w miejscach pracy, w których wykonuje się takie zadania jak czytanie, pisanie, obsługa komputera, precyzyjny montaż ale również w salach konferencyjnych czy wykładowych. Wymagania dotyczące UGR są ujęte w polskiej normie dotyczącej oświetlenia miejsc pracy, dla biur wymagana jest wartość mniejsza od 19. Profil panelu typu A Podstawowy aluminiowy profil stosowany w panelach ekonomicznych i standardowych. Został pokryty białą farbą i szczególnie polecany jest do sufitów podwieszanych typu Armstrong, ale doskonale współpracuje również ze wszystkimi akcesoriami umożliwiającymi montaż panelu w każdym rodzaju sufitu. Profil panelu typu B Masywny aluminiowy profil zapewniający bardzo dobre odprowadzanie ciepła z chipów LED. Znacząco ogranicza powodowany wysoką temperaturą spadek strumienia świetlnego w czasie i jest bardzo sztywny. Wyposażone w niego panele cechują się podwyższoną trwałością.podobnie jak profil typu A kompatybilny jest z wszystkimi akcesoriami. Zasilacze NoFlicker dołączone są do wszystkich paneli LED. Wykorzystują nowoczesną technologię, która eliminuje zjawisko tętnienia światła. Długie przebywanie w szybko migającym sztucznym świetle powoduje zmęczenie oczu, rozkojarzenie i senność. *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 45

46 seria ECONOMY IP20 LOR2030E 20W 1500 Fixture 30x60 cm 20W 2x18W IP 20 Kelvin 4000 F >0,5 zastępuje* - WML* - LOR2030E Panel LED 20W 1500 lm 2x18W >0, x595x10mm 20 kwh/1000h h > LOR4060E 40W zastępuje* - WML* - LOR4060E Panel LED 40W 3200 lm 4x18W x595x10mm 40 kwh/1000h h > Fixture 40W 4x18W IP Fixture 60x60 cm 30x120 cm 40W 2x36W IP 20 Kelvin 4000 F Kelvin 4000 F LOR40120E zastępuje* - WML* - 40W LOR40120E Panel LED 40W 3000 lm 2x36W x1195x10mm 40 kwh/1000h h > kod typ moc (W) napięcie strumień świetlny kąt rozsyłu IP barwa CRI KEE* rozmiar WML* kod kreskowy (EAN) szt. LOR2030E LOR4060E LOR40120E Panel LED Panel LED Panel LED 20W 40W 40W V V V 1500lm 3200lm 3000lm IP20 IP20 IP x 595 x 10 mm 595 x 595 x 10 mm 295 x 1195 x 10mm >0, *w porównaniu do opraw rastrowych z źródłami T8 * WML - współczynnik mocy lampy * KEE - klasa efektywności energetycznej 46

47 Panel LED Panele ekonomiczne cechują się bardzo korzystnym stosunkiem jakości do ceny. Dostępne są w trzech wymiarach 30x60cm, 60x60cm, 30x120cm i mocach odpowiednio 20W, 40W. Światło emitowane przez chipy LED rozpraszane jest poprzez równomiernie podświetlony mleczny klosz o kącie rozsyłu. Podstawą konstrukcji paneli ekonomicznych jest lekki profil typu A z aluminium pokrytego białą farbą co doskonale współgra kolorystycznie z większością sufitów. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Klasyczna, sprawdzona konstrukcja. Pozwala na łatwą modernizację konwencjonalnego oświetlenia. Zastosowania: Biura, korytarze, miejsca sprzedaży, szkoły, obiekty użyteczności publicznej. Cechy: Światło o naturalnej barwie i wysokim wskaźniku oddawania barw. Cztery możliwości montażu dzięki opcjonalnym akcesoriom. Trwałość do 25000h. Temperatura pracy od -10 C do 40 C Pomieszczenie biurowe 500lx oświetlone za pomocą LOR4060E 40W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 10m 9m 2,7m 533lx 0, W 720W 8,00 W/m 2 = 1,50 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 47

48 seria STANDARD IP30 LOR4060ST 40W 4400 Fixture 40W 60x60 cm 4x18W IP30 Kelvin 4000 F zastępuje* - WML* - LOR4060ST Panel LED 40W 4400 lm 4x18W x595x10mm 40 kwh/1000h h > LOR40120ST 40W 4200 Fixture 40W 30x120 cm 2x36W IP30 Kelvin 4000 F zastępuje* - WML* - LOR40120ST Panel LED 40W 4200 lm 2x36W x1195x10mm 40 kwh/1000h h > kod typ moc (W) napięcie strumień świetlny kąt rozsyłu IP barwa CRI KEE* rozmiar WML* kod kreskowy (EAN) szt. LOR4060ST LOR40120ST Panel LED Panel LED 40W 40W V V 4400lm 4200lm IP30 IP30 595x595x10mm 295x1195x10mm *w porównaniu do opraw rastrowych z źródłami T8 * WML - współczynnik mocy lampy * KEE - klasa efektywności energetycznej 48

49 Panel LED Panele z serii standard dostępne w wymiarach 60x60cm oraz 30x120cm i oferują skuteczność świetlną na poziomie 110lm/W. Cechą łączącą panele standardowe i ekonomiczne jest lekki aluminiowy profil typu A, który doskonale współpracuje z wszystkimi naszymi akcesoriami. Opcjonalnie dostępny jest panel z podwyższoną klasą szczelności IP44, która wraz z atestem PZH sprawia, że są one doskonałym rozwiązaniem dla placówek opieki medycznej. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Klasyczna, sprawdzona konstrukcja. Wysoki strumień świetlny lm. Pozwala na łatwą modernizację konwencjonalnego oświetlenia. Zastosowania: Biura, szpitale, laboratoria, korytarze, miejsca sprzedaży, szkoły, obiekty użyteczności publicznej. Cechy: Światło o naturalnej barwie i wysokim wskaźniku oddawania barw. Cztery możliwości montażu dzięki opcjonalnym akcesoriom. Trwałość do h. Temperatura pracy od -10 C do 40 C Pomieszczenie biurowe 500lx oświetlone za pomocą LOR4060ST 40W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 10m 9m 2,7m 511lx 0, W 480W 5,33 W/m 2 = 1,04 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 49

50 seria UGR<19 IP30 LOR4060UGR 40W zastępuje* - WML* - LOR4060UGR Panel LED 40W 4400 lm 4x18W x595x11mm 40 kwh/1000h h > Fixture 60x60 cm 80 Kelvin 4000 F 40W 4x18W IP30 LOR4060UGR1 40W LOR4060UGR2 40W zastępuje* - WML* - LOR4060UGR1 Panel LED 40W 4400 lm 4x18W x595x11mm 40 kwh/1000h h > zastępuje* - WML* - LOR4060UGR2 Panel LED 40W 4400 lm 4x18W x595x11mm 40 kwh/1000h h > Fixture 60x60 cm 80 Kelvin 4000 F Dimmable Kelvin x V cm Fixture DALI F 40W 4x18W IP30 40W 4x18W IP30 kod typ moc (W) napięcie strumień świetlny kąt rozsyłu IP barwa CRI KEE* rozmiar WML* kod kreskowy (EAN) szt. LOR4060UGR LOR4060UGR1 Ściemnialny LOR4060UGR2 DALI Panel LED Panel LED Panel LED 40W 40W 40W V V V 4400lm 4400lm 4400lm IP30 IP30 IP30 595x595x11mm 595x595x11mm 595x595x11mm *w porównaniu do opraw rastrowych z źródłami T8 * WML - współczynnik mocy lampy * KEE - klasa efektywności energetycznej 50

51 Panel LED Seria paneli UGR<19 wyróżnia się wysoką skutecznością świetlną 110lm/W oraz mikropryzmatycznym kloszem zapewniającym ochronę przeciwolśnieniową. Wąski rozsył światła sprawia, że seria idealnie sprawdzi się wszędzie tam gdzie prowadzona jest praca biurowa, obsługiwane są komputery lub wykonuje się inne czynności wymagające precyzji. Trzy oprawy wchodzące w skład serii różnią się możliwościami sterowania. Panel LOR4060UGR1 współpracuje ze ściemniaczami 1-10V, LOR4060UGR2 z cyfrowym protokołem sterowania DALI. Wyposażone zostały w profil typu B oraz zasilacz z technologią całkowitej eliminacji tętnienia światła. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Mikropryzmatyczny klosz ograniczający zjawisko olśnienia. Klasyczna, sprawdzona konstrukcja. Wysoki strumień świetlny 4400lm. Pozwala na łatwą modernizację konwencjonalnego oświetlenia. Zastosowania: Biura, korytarze, miejsca sprzedaży, szkoły, obiekty użyteczności publicznej. Cechy: Światło o naturalnej barwie i wysokim wskaźniku oddawania barw. Cztery możliwości montażu dzięki opcjonalnym akcesoriom. Trwałość do 25000h. Temperatura pracy od -10 C do 40 C Pomieszczenie biurowe 500lx oświetlone za pomocą LOR4060UGR 40W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 10m 9m 2,7m 521lx 0, W 480W 5,33 W/m 2 = 1,02 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 51

52 seria PROFESSIONAL IP44 LOR4060PROF 40W zastępuje* - WML* - LOR4060PROF Panel LED 40W 4400 lm 4x18W x595x11mm 40 kwh/1000h h > Fixture 60x60 cm 80 Kelvin 4000 F 40W 4x18W IP44 LOR4060PROF1 40W zastępuje* - WML* - LOR4060PROF1 Panel LED 40W 4400 lm 4x18W x595x11mm LOR4060PROF2 40W h LOR4060PROF1 Panel LED 40W > lm zastępuje* - 4x18W 80 WML* kwh/1000h 595x595x11mm 40 kwh/1000h h > Fixture 60x60 cm 80 Kelvin 4000 F 4000 F DALI Dimmable Kelvin 1-10V x60 cm Fixture 80 40W 4x18W IP44 40W 4x18W IP44 kod typ moc (W) napięcie strumień świetlny kąt rozsyłu IP barwa CRI KEE* rozmiar WML* kod kreskowy (EAN) szt. LOR4060PROF LOR4060PROF1 Ściemnialny LOR4060PROF2 DALI Panel LED Panel LED Panel LED 40W 40W 40W V V V 4400lm 4400lm 4400lm IP44 IP44 IP44 595x595x11mm 595x595x11mm 595x595x11mm *w porównaniu do opraw rastrowych z źródłami T8 * WML - współczynnik mocy lampy * KEE - klasa efektywności energetycznej 52

53 Panel LED Ostatnią grupą jest seria paneli profesjonalnych. Posiadają one wszystkie atuty paneli z serii UGR<19, a ponadto wyróżniają się klasą szczelności IP44. Wąski rozsył światła sprawia, że seria profesjonalna idealnie sprawdzi się wszędzie tam gdzie prowadzona jest praca biurowa, obsługiwane są komputery lub wykonuje się inne czynności wymagające precyzji. Trzy oprawy wchodzące w skład serii paneli profesjonalnych różnią się możliwościami sterowania. Panel LOR4060PROF1 współpracuje ze ściemniaczami 1-10V, LOR4060PROF2 z cyfrowym protokołem sterowania DALI. Wszystkie panele z serii profesjonalnej posiadają atest PZH. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Mikropryzmatyczny klosz ograniczający zjawisko olśnienia. Klasa szczelności IP44. Atest PZH. Wysoki strumień świetlny 4400lm. Pozwala na łatwą modernizację konwencjonalnego oświetlenia. Cechy: Światło o naturalnej barwie i wysokim wskaźniku oddawania barw. Cztery możliwości montażu dzięki opcjonalnym akcesoriom. Trwałość do 50000h. Temperatura pracy od -10 C do 40 C. Zastosowania: Biura, szpitale, laboratoria, korytarze, miejsca sprzedaży, szkoły, obiekty użyteczności publicznej Pomieszczenie biurowe 500lx oświetlone za pomocą LOR4060PROF 40W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 10m 9m 2,7m 521lx 0, W 480W 5,33 W/m 2 = 1,02 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 53

54 opcje montażu i akcesoria 1 Montaż w sufitach podwieszanych typu Armstrong (standard) - nie wymaga akcesoriów 1. Usuń segment sufitu podwieszanego 2. Podłącz przewód zasilający 3. Włóż panel w sufit po przekątnej 4. Przytwierdź panel w pożądanym miejscu i włącz zasilanie. 2 Montaż do sufitu podwieszanego z -gipsu - opcjonalne klipy LOP905 Klipy - uniwersalne, cztery metalowe klipy pozwalające na pewny montaż panelu w suficie podwieszanym z -gipsu. 1. Przykręć cztery klipsy za pomocą śrubek do panela 2. Ustaw klipsy montażowe w pozycji pionowej, a następnie wpasuj panel do otworu 3. Opuść klipy montażowe i dokończ montaż kod LOP905 typ Zestaw montażowy do sufitu z -gipsu kod kreskowy (EAN) szt Montaż na zawiesiach - opcjonalne zwiesia do paneli LOP903D Śruba M10 Gwintowany otwór 5mm Kołek rozporowy Śruba M4 Zawieszenie oprawy na suficie Zwieszak oprawy, podczas instalacji możliwe jest dostosowywanie długości przewodu. Panel LED Zawiesia - zestaw uniwersalnych linek o długości 1,5m umożliwiających zwieszany montaż panelu. kod LOP903D typ Zawiesia do paneli kod kreskowy (EAN) szt

55 Panel LED 4 Montaż panela natynkowo - opcjonalne ramki do paneli 1. Połącz trzy części ramki jak na obrazku używając plastikowych narożników na obu końcach i przymocuj do sufitu 2. Wsuń panel w ramkę. 3. Zatrzaśnij panel za pomocą ostatniej ramki przykręcając ją za pomocą śrubek 4. Upewnij się, że wszystko jest zamontowane poprawnie i włącz zasilanie. Ramka natynkowa - dopasowana kolorystycznie ramka o wysokości 43mm pozwalająca na nastropowy montaż panelu i ukrycie zasilacza. Dostępna jest w trzech wymiarach - 60x60cm, 30x120cm, 30x60cm. kod typ kod kreskowy (EAN) LOP901W LOP902W LOP902WE LOP906W Ramka natynkowa do paneli LED 60x60 biała Ramka natynkowa do paneli LED 30x120 biała Ramka natynkowa do paneli LED 30x120 biała ekonomiczna Ramka natynkowa do paneli LED 30x60 biała indeks typ wymiary kompatybilność LOP901W LOP902W LOP902WE LOP906W ramka natynkowa ramka natynkowa ramka natynkowa ramka natynkowa LOR2030E LOR4060E LOR40120E LOR4060ST LOR40120ST LOR4060UGR LOR4060PROF 600*600*43mm 300*1200*43mm 300*1200*43mm 300*600*43mm LOP903D zawiesia długość 1,5m LOP905 - metalowe klipy *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 55

56 LHT051 18W zastępuje* - WML* - LHT051 Oprawa LED Linea 18W 1650 lm 2x18W x58x35 mm 1650 Fixture 18W LED lamp V 50/60 Hz 18W 2x18W IP 65 IK 08 Kelvin 4000 F 18 kwh/1000h h > LHT052 36W zastępuje* - WML* - LHT052 Oprawa LED Linea 36W 3200 lm 2x36W x58x35 mm 3200 Fixture 36W LED lamp V 50/60 Hz 36W 2x36W IP 65 IK 08 Kelvin 4000 F 36 kwh/1000h h > kod typ moc (W) IP strumień świetlny zastępuje* kąt rozsyłu napięcie (V) WML* barwa CRI kod kreskowy (EAN) szt. KEE* sposób pakowania LHT051 LHT052 Oprawa LED Linea Oprawa LED Linea 18W 36W lm 3200lm 2x18W 2x36W 170V-265V 170V-265V *w porównaniu do opraw hermetycznych z źródłami T8 * WML - współczynnik mocy lampy * KEE - klasa efektywności energetycznej 56

57 LINEA Oprawa hermetyczna LED Oprawy hermetyczne LED Linea to wysoce funkcjonalne rozwiązanie dla pomieszczeń o dużym zabrudzeniu i zawilgoceniu. Klasa ochronności zapewnia długą żywotność nawet w trudnych warunkach. Linea idealnie zastępuje konwencjonalne oprawy z źródłami T8 o długości 600mm i 1200mm. Zalety: Wysoka skuteczność świetlna to nawet 50% oszczędności energii.* Szeroki kąt świecenia. Łatwy montaż natynkowy oraz zwieszany. Dołączony kabel o długości 50cm zapewnia dogodny montaż. Cechy: Minimalistyczny design. Trwałość 25000h. Naturalna barwa światła. Temperatura pracy od -25 C do 45 C. Zastosowania: Garaże, wiaty, parkingi, pomieszczenia techniczne, hale, magazyny, obiekty przemysłowe, miejsca o dużej wilgotności i zakurzeniu. Instalacja oprawy na suficie lub ścianie Opcjonalnie instalacja oprawy na zawiesiach Garaż 75lx oświetlony za pomocą LHT052 36W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 20m 15m 2,5m 75lx 0, W 252W 1,01 W/m 2 = 1,36 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 57

58 Wersja podstawowa Wersja do montażu przelotowego LHT100 36W 3200lm zastępuje* - WML* - LHT100 Oprawa LED Linea + 36W 3200 lm 2x36W K x50x49 mm 3200 Fixture 36W LED lamp V 50/60 Hz 36W 2x36W IP 65 IK 08 Kelvin 4100 F 36kWh/1000h h > kod typ moc (W) IP strumień świetlny zastępuje* kąt rozsyłu napięcie (V) WML* barwa CRI kod kreskowy (EAN) szt. KEE* sposób pakowania LHT100 Oprawa LED Linea + 36W lm 2x36W 220V-240V 4100K * w porównaniu do opraw hermetycznych T8 * WML - współczynnik mocy lampy * KEE - klasa efektywności energetycznej 58

59 LINEA + Oprawa hermetyczna Linea+ to nowoczesne oprawy hermetyczne wyposażone w okablowanie przelotowe. Są odporne na trudne warunki pracy: wilgoć, kurz i skrajne temperatury. Stanowią doskonałą alternatywę dla konwencjonalnych opraw szczelnych. Zalety: Wysoka wydajność nawet 50% oszczędności energii elektrycznej.* Mnogość zastosowań od przemysłu po biura. Łatwy montaż natynkowy i zwieszany. Węższy kąt rozsyłu światłości zwiększa skuteczność oświetlenia z wysokich pomieszczeniach. Cechy: Oprawy można łączyć przelotowo. Wysoka klasa szczelności. Temperatura pracy od -25 C do 50 C. Zastosowania: Garaże, parkingi, biura, pomieszczenia przemysłowe, techniczne, magazyny, pomieszczenia wymagające dużej odporności na czynniki zewnętrzne. Instalacja oprawy na suficie lub ścianie Opcjonalnie instalacja oprawy na zawiesiach Dostępna wersja do instalacji przelotowej Przykład zastosowania: Pomieszczenie techniczne 200lx oświetlone za pomocą LHT100 36W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 8m 7,5m 2,5m 212lx 0, W 144W 2,4 W/m 2 = 1,13 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 59

60 LHT010 40W 3600lm zastępuje* - WML* - LHT010 Oprawa LED Retro 40W 3600 lm 2x36W K x70x100 mm 3600 Fixture 40W LED lamp V 50/60 Hz 40W 2x36W IP 65 IK 08 Kelvin 4100 F 40kWh/1000h h > LHT020 54W 5900lm LHT021 54W 5900lm zastępuje* - WML* - LHT020 Oprawa LED Retro 54W 5900 lm 2x58W x75x100 mm zastępuje* - WML* - LHT021 Oprawa LED Retro 54W 5900 lm 2x58W K x75x100 mm 54kWh/1000h h > Fixture 54W LED lamp Kelvin V 50/60 Hz 5900 Fixture 54W LED lamp Kelvin V 50/60 Hz 54W 2x58W IP 65 IK 08 kod typ moc (W) IP strumień świetlny zastępuje* kąt rozsyłu napięcie (V) WML* barwa CRI kod kreskowy (EAN) szt. KEE* sposób pakowania LHT010 LHT020 LHT021 Oprawa LED Retro Oprawa LED Retro Oprawa LED Retro 40W 54W 54W lm 5900lm 5900lm 2x36W 2x58W 2x58W 220V-240V 220V-240V 220V-240V 4100K 6000K *w porównaniu do opraw hermetycznych z źródłami T8 * WML - współczynnik mocy lampy * KEE - klasa efektywności energetycznej 60

61 RETRO Oprawa hermetyczna LED Oprawy hermetyczne Retro to idealne zamienniki opraw hermetycznych z źródłami T8. Posiadają one niezawodną klasyczną konstrukcję z klipsami wykonanymi ze stali nierdzewnej. Gwarantowana szczelność przez cały czas użytkowania. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Klasyczna, sprawdzona konstrukcja. Pozwala na łatwą modernizację konwencjonalnego oświetlenia. Cechy: Światło o barwie naturalnej lub zimnej i wysokim wskaźniku oddawania barw. Wysoka klasa szczelności. Trwałość do h. Temperatura pracy od -10 C do 40 C. Zastosowania: Hale produkcyjne, magazynowe, garaże, parkingi, wiaty, pomieszczenia techniczne, pomieszczenia o dużym zakurzeniu i zawilgoceniu Przykład zastosowania: Pomieszczenie produkcji 200lx oświetlone za pomocą LHT010 40W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 20m 10m 2,5m 209lx 0, W 480W 2,52 W/m 2 = 1,21 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 61

62 IP44 LOB005 5,5W IP - KEE - LOB005 Oprawa kanałowa 5,5W lm 39W V > x115x76 mm 450 Fixture 5.5W 5,5W LED lamp 60W 16W V 50/60 Hz IP 44 IK 08 Kelvin 4000 F >0,5 5,5 kwh/1000h h > LOB010 10W IP - KEE - LOB010 Oprawa kanałowa 10W lm 54W V > x115x76 mm 700 Fixture 10W 10W LED lamp 84W 24W V 50/60 Hz IP 44 IK 08 Kelvin 4000 F >0,5 10 kwh/1000h h > kod typ moc (W) IP strumień świetlny OMTŻ* kąt rozsyłu napięcie (V) barwa CRI wymiary KEE* sposób pakowania LOB005 LOB010 Oprawa kanałowa Oprawa kanałowa 5,5W 10W lm 700lm 39W 54W 220V-240V 220V-240V >70 >70 169x115x76 mm 169x115x76 mm *w porównaniu do opraw wyposażonych w świetlówki kompaktowe. * KEE - klasa efektywności energetycznej * OMTŻ - odpowiednik mocy tradycyjnej żarówki 62

63 Oprawa kanałowa LED Oprawy kanałowe marki Lumax wyposażone są w zintegrowany moduł LED zapewniający wysoką skuteczność świetlną oraz wieloletnią bezawaryjną pracę. Posiadają owalny kształt nawiązujący do klasycznych opraw konwencjonalnych, a ich nastropowy montaż jest łatwy i szybki. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Łatwy montaż natynkowy. Zintegrowany zasilacz. Odporna na warunki zewnętrzne. Cechy: Klasa szczelności IP44. Dostępne w dwóch mocach 5,5W, 10W. Temperatura pracy od -20 do 40. Zastosowania: Pomieszczenia o podwyższonej wilgotności i zabrudzeniu, piwnice, kotłownie, pomieszczenia techniczne, sterownie. 614,42 488,55 162,88 Kotłownia 100lx oswietlona za pomocą LOB010 Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 4m 4m 2,7m 114lx 0, W 40W 2,5 W/m 2 = 2,2 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 63

64 Mikrofalowy czujnik ruchu LHFS W Napięcie: 230+/-10%, 50/60Hz Standby Power: <0.6W Zasięg detekcji: Ø 4-10m, 360 Zakres czasu pracy: 1-30min Mikrofalowy czujnik ruchu LHFS W Napięcie: 230+/-10%, 50/60Hz Standby Power: <0.6W Zasięg detekcji: Sufit Ø 2-8m, 360 / Ściana Ø 3-12m, 180 Zakres czasu pracy: 1-30min 64

65 MIKROFALOWE CZUJNIKI RUCHU LHFS W LHFS W Parametry techniczne Parametry techniczne Napięcie Pobór mocy w trybie stand-by Częstotliwość mikrofal Zastosowanie Wysokość montażu Kąt wykrywania Zasięg wykrywania Natężenie światła Czas świecenia Ustawienie ręczne czasu świecenia Rodzaj bezpiecznika Zakres temperatury pracy Temperatura przechowywania 230±10% VAC 50/60Hz ok. 0.6W 5.8GHz ± 75MHz pobór mocy w trybie standby <0,2W tylko wewnątrz pomieszczeń lub w odpowiednich oprawach 2~3M (zalecane 2.5m) 360 stopni (montaż na suficie) ø4~10m 10 Lux ~ (możliwość regulacji) 1 ~ 30 minut +tryb testowy 4 godziny 10A 277VAC 0 ~ +60 C -20 ~ +80 C wilgotność 10-95% Napięcie Pobór mocy w trybie stand-by Częstotliwość mikrofal Zastosowanie Wysokość montażu Kąt wykrywania Zasięg wykrywania Natężenie światła Czas świecenia Ustawienie ręczne czasu świecenia Rodzaj bezpiecznika Zakres temperatury pracy Temperatura przechowywania 230±10% VAC 50/60Hz ok. 0.6W 5.8GHz ± 75MHz pobór mocy w trybie standby <0,2W tylko wewnątrz pomieszczeń na sufit lub na ścianę dla sufitów 2-5m, dla ścian 1-2,5m dla sufitów 360 stopni, dla ścian ø2~8m / dla ścian: 3~12m 10 Lux ~ (możliwość regulacji) 1 ~ 30 minut +tryb testowy 4 godziny 10A 277VAC 0 ~ +60 C -20 ~ +80 C wilgotność 10-95% Maksymalne obciążenie Maksymalne obciążenie Źródła żarowe Halogeny Halogeny NN Świetlówki Świetlówki energooszczędne Źródła LED 1000 W 500 W 200 W 400VA/cos =0.5 OR 160W/20uF Max. 200W (CFL & PL) 200 W Źródła żarowe Halogeny Halogeny NN Świetlówki Świetlówki energooszczędne Źródła LED 1000 W 500 W 200 W 400VA/cos =0.5 OR 160W/20uF Max. 200W (CFL & PL) 200 W Podczas dnia sensor nie rejestruje ruchu, światło jest zawsze wyłączone. Po zmierzchu, kiedy czujnik wykryje ruch, światło włącza się automatycznie. Po opuszczeniu pomieszczenia, po zadanym okresie czasu, światło automatycznie się wyłącza. *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 65

66 Mikrofalowy czujnik ruchu LHFS W Napięcie: 230+/-10%, 50/60Hz Standby Power: <0.6W Zasięg detekcji: Ø 4-10m, 360 Zakres czasu pracy: 1-30min Mikrofalowy czujnik ruchu LHFS W Napięcie: 230+/-10%, 50/60Hz Standby Power: <0.6W Zakres czasu pracy: 1-30min Zasięg detekcji: Sufit Ø 2-8m, 360 / Ściana Ø 3-12m,

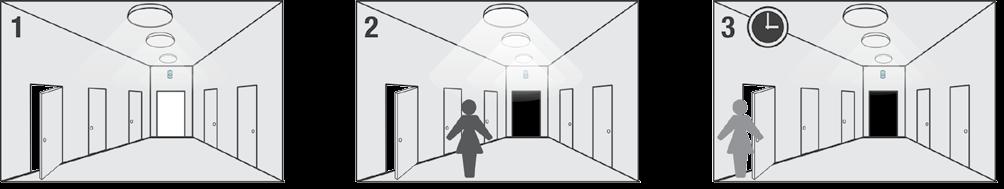

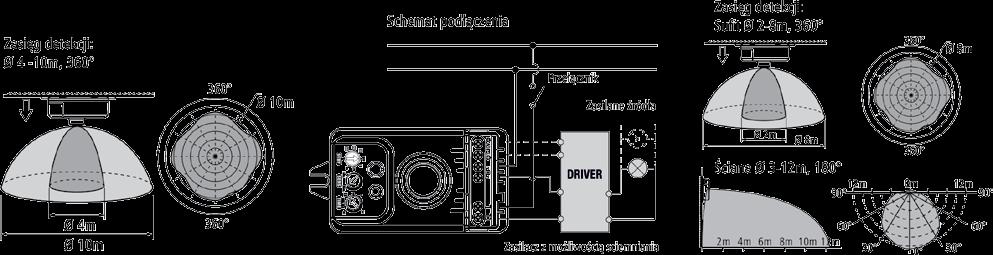

67 MIKROFALOWE CZUJNIKI RUCHU LHFS W LHFS W Parametry techniczne Parametry techniczne Napięcie Pobór mocy w trybie stand-by Częstotliwość mikrofal Zastosowanie Wysokość montażu Kąt wykrywania Zasięg wykrywania Czas świecenia Tryb ściemniania Możliwość ściemniania Ustawienie ręczne czasu świecenia Sterowanie fazowe Rodzaj bezpiecznika Zakres temperatury pracy Temperatura przechowywania Wymiary urządzenia 230±10% VAC 50/60Hz ok. 0.6W 5.8GHz ± 75MHz pobór mocy w trybie standby <0,2W tylko wewnątrz pomieszczeń (montaż na suficie) 2-3 m ( zalecane 2,5 m) 360 stopni 4~10m 1 ~ 30 minut + tryb testoway 1-10 VDC sygnał wyjściowy 10%, 20%, 30% wyłączone 4 godziny 0 ± 50V napięcie fazowe 10A 277VAC 0 ~ +60 C -20 ~ +80 C, wilgotność 10-95% 98 x 47 x 38.5 mm ( 3.85 x 1.85 x 1.52 inch) Napięcie Pobór mocy w trybie stand-by Częstotliwość mikrofal Zastosowanie Wysokość montażu Kąt wykrywania Zasięg wykrywania Czas świecenia Tryb ściemniania Możliwość ściemniania Ustawienie ręczne czasu świecenia Sterowanie fazowe Rodzaj bezpiecznika Zakres temperatury pracy Temperatura przechowywania Wymiary urządzenia 230±10% VAC 50/60Hz ok. 0.6W 5.8GHz ± 75MHz pobór mocy w trybie standby <0,2W tylko wewnątrz pomieszczeń na sufit 2-5m, na ścianie 1-2,5m 360 stopni, ściana 180 stopni sufit 2-8m, ściana 3-12m 1 ~ 30 minut + tryb testowy 1-10 VDC sygnał wyjściowy 10%, 20%, 30% wyłączone 4 godziny 0 ± 50V napięcie fazowe 10A 277VAC 0 ~ +60 C -20 ~ +80 C, wilgotność 10-95% 98x47x38.5 mm (3.85x1.85x1.52 inch) Maksymalne obciążenie Maksymalne obciążenie Źródła żarowe Świetlówki energooszczędne Świetlówki Halogeny Halogeny NN Źródła LED 1000 W 200W (CFL & PL) 400VA/cosφ= W/20uF Max. 500 W 200 W 200 W Źródła żarowe Świetlówki energooszczędne Świetlówki Halogeny Halogeny NN Źródła LED 1000 W 200W (CFL & PL) 400VA/cosφ= W/20uF Max. 500 W 200 W 200 W Jeśli natężenie światła jest mniejsze niż ustawiona na czujniku wartość, oświetlenie włącza się na zadany poziom 10%, 20% lub 30%. Gdy czujka wykryje ruch w pomieszczeniu oświetlenie jest włączane na 100%. Po opuszczeniu pomieszczenia, po zadanym czasie, światło ściemni się do 10%, 20% lub 30% - zależnie od zadanych ustawień. Istnieje możliwość ustawienia na czujce ruchu opcji oświetlenia 10%, 20% lub 30% niezależnie od poziomu oświetlenia zewnętrznego. *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 67

68 LFL101 10W LFL102 10W LFL103 20W LFL104 20W LFL105 30W LFL105 30W 10W >70 20W >70 30W >70 LFL107 50W LFL108 50W LFL W LFL W h 50W >70 100W >70 150W >70 > kod typ moc (W) IP strumień świetlny kąt rozsyłu napięcie (V) WML () barwa KEE* CRI kod kreskowy (EAN) szt. wymiary lampy mm LFL101 LFL102 LFL103 LFL104 LFL105 LFL106 LFL107 LFL108 LFL109 LFL111 Naświetlacz LED Plati Naświetlacz LED Plati Naświetlacz LED Plati Naświetlacz LED Plati Naświetlacz LED Plati Naświetlacz LED Plati Naświetlacz LED Plati Naświetlacz LED Plati Naświetlacz LED Plati Naświetlacz LED Plati 10W 10W 20W 20W 30W 30W 50W 50W 100W 150W 800lm 750lm 1500lm 1400lm 2500lm 2400lm 4500lm 4000lm 8000lm 12000lm 230V 230V 230V 230V 230V 230V 230V 230V 230V 230V 6000K 6000K 6000K 6000K 6000K 6000K >70 >70 >70 >70 >70 >70 >70 >70 >70 > x114x29,5 135x114x29,5 181x148x34,5 181x148x34,5 217x174x35,5 217x174x35,5 237x194x38,5 237x194x38,5 293x232x41,5 293x232x41,5 *w porównaniu do naświetlaczy wyposażonych w źródła halogenowe. * KEE - klasa efektywności energetycznej * OMTŻ - odpowiednik mocy tradycyjnej żarówki 68

69 Naświetlacze LED PLATI Naświetlacze LED Plati marki Lumax są idealnymi zamiennikami energochłonnych opraw konwencjonalnych. W porównaniu do opraw halogenowych oferują one wielokrotnie większą trwałość oraz ponad 85% oszczędności. Seria Plati stanowi szeroką gamę naświetlaczy o mocach od 10W do 150W. Doskonale sprawdzają się w zastosowaniach profesjonalnych i nie tylko. Zalety: Wysoka skuteczność świetlna nawet 85% oszczędności energii.* Szeroki zakres mocy. Chipy marki EPISTAR. Solidne wykonanie. Cechy: Trwałość h. Ciepła i zimna barwa do wyboru. Klasa szczelności. Estetyczne wzornictwo. Zastosowania: Place, garaże, bilbordy, przejścia, przestrzenie przed wejściami do budynków *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 69

70 h > LFL410B LFL411B 10W 10W LFL410G LFL411G 10W 10W LFL410BS LFL411BS 10W 10W 700lm 750lm 10W > h > LFL420B LFL421B 20W 20W LFL420G LFL421G 20W 20W LFL420BS LFL421BS 20W 20W 1400lm 1500lm 20W > h > LFL430B LFL431B 30W 30W LFL430G LFL431G 30W 30W LFL430BS LFL431BS 30W 30W 2100lm 2250lm 30W >70 kod typ moc (W) IP strumień świetlny kąt rozsyłu napięcie (V) WML () barwa KEE* CRI wymiary lampy mm LFL410B LFL411B LFL410G LFL411G LFL410BS LFL411BS LFL420B LFL421B LFL420G LFL421G LFL420BS LFL421BS LFL430B LFL431B LFL430G LFL431G LFL430BS LFL431BS Naświetlacz LED Surfi - czarny Naświetlacz LED Surfi - czarny Naświetlacz LED Surfi - szary Naświetlacz LED Surfi - szary Naświetlacz LED Surfi - czarny z sensorem Naświetlacz LED Surfi - czarny z sensorem Naświetlacz LED Surfi - czarny Naświetlacz LED Surfi - czarny Naświetlacz LED Surfi - szary Naświetlacz LED Surfi - szary Naświetlacz LED Surfi - czarny z sensorem Naświetlacz LED Surfi - czarny z sensorem Naświetlacz LED Surfi - czarny Naświetlacz LED Surfi - czarny Naświetlacz LED Surfi - szary Naświetlacz LED Surfi - szary Naświetlacz LED Surfi - czarny z sensorem Naświetlacz LED Surfi - czarny z sensorem 10W 10W 10W 10W 10W 10W 20W 20W 20W 20W 20W 20W 30W 30W 30W 30W 30W 30W 700lm 750lm 700lm 750lm 700lm 750lm 1400lm 1500lm 1400lm 1500lm 1400lm 1500lm 2100lm 2250lm 2100lm 2250lm 2100lm 2250lm V V V V V V V V V V V V V V V V V V 6500K 6500K 6500K 6500K 6500K 6500K 6500K 6500K 6500K >70 >70 >70 >70 >70 >70 >70 >70 >70 >70 >70 >70 >70 >70 >70 >70 >70 >70 120x95x36 120x95x36 120x95x36 120x95x36 120x95x40 120x95x40 120x95x32 120x95x32 120x95x32 120x95x32 120x95x40 120x95x35 150x120x35 150x120x35 150x120x35 150x120x45 150x120x45 150x120x45 *w porównaniu do naświetlaczy wyposażonych w źródła halogenowe. * KEE - klasa efektywności energetycznej 70

71 Naświetlacze LED SURFI Lumax Surfi to seria naświetlaczy LED wyróżniających się nowoczesnym i niespotykanym designem. Są niezwykle smukłe model 30W ma jedynie 38mm grubości i swoja dyskretną stylistyką uświetnią każdą elewację. Dostępne są w dwóch kolorach, trzech mocach oraz z czujnikiem ruchu typu PIR. Zalety: Wysoka skuteczność świetlna nawet 85% oszczędności energii.* Nowoczesny design, dwa kolory czarny i szary. Opcjonalny zintegrowany sensor PIR. Solidne wykonanie. Cechy: Wieloletnia bezproblemowa eksploatacja. Klasa szczelności. Ciepła i zimna barwa do wyboru. Zastosowania: Elewacje, garaże, przejścia, przestrzenie przed wejściami do budynków *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 71

72 IP42 Profesjonalne oprawy o wysokiej skuteczności świetlnej 130lm/W. Dostępne jako linie szybkiego montażu i indywidualne oprawy. OPRAWY INDYWIDUALNE LPL036 36W cm LPL060 60W cm IP K h DA LPL048 48W cm LPL072 72W cm IP K h DA MODUŁY OŚWIETLENIOWE LPL016L 16W 2080 LPL036L 57 36W cm cm IP K h DA LPL020L 20W 2600 LPL048L 57 48W cm cm IP K h DA LPL024L 24W 3120 LPL060L 57 60W cm cm IP K h DA LPL028L 28W 3640 LPL072L 57 72W cm cm IP K h DA 72

73 HD line II - oprawy indywidualne - linie szybkiego montażu Rodzina opraw Lumax HD Line II jest kompleksowym rozwiązaniem do tworzenia zarówno linii świetlnych szybkiego montażu jak i oświetlenia indywidualnego. Produkty z tej serii najlepiej sprawdzają się w obiektach wielkopowierzchniowych takich jak hipermarkety, supermartety, hale produkcyjne, magazyny, wysokie korytarze i ciągi piesze. W skład tej grupy opraw wchodzą: Oprawy indywidualne (szereg mocy 36W, 48W, 60W, 72W). Moduły oświetleniowe (szereg mocy 16W, 20W, 24W, 28W, 36W, 48W, 60W, 72W). Szyny nośne wyposażone w okablowanie przelotowe 5-przewodowe. Moduł umożliwiający montaż projektorów. Maskownica (umożliwia tworzenie przerw w linii). Łączniki (typu L, T, X ). Możliwości konfiguracji: 5 optyk umożliwiających zmianę rozsyłu światła: 30, 60,,, 2x25. 3 temperatury barwowe:,, 6000K. Opcjonalna wersja ściemnialna, wyposażona w sensor mikrofalowy, współpracująca z DALI i oświetleniem awaryjnym Szyny nośne LPL/TR06 LPL/TR15 LPL/TR30 LPL/TR45 długość szerokość ilość przewodów cm cm 155 cm 298 cm 442 cm 6.5 cm 6.5 cm 6.5 cm Inne elementy Łącznik typu L Łącznik typu T Łącznik typu X Maskownica 1,5m Moduł umożliwiający montaż projektorów 1,5m DA - 2x25 rozsył podwójny asymetryczny NB - 30 optyka soczewkowa MB - 60 optyka soczewkowa WB - optyka soczewkowa DB - rozsył rozproszony *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 73

74 Ciągi świetlne znajdują zastosowanie głównie w obiektach wielkopowierzchniowych takich jak hipermarkety, supermarkety, czy hale produkcyjne zaś wersję indywidualną wykorzystujemy do oświetlenia ogólnego, w szczególności wysokich pomieszczeń, korytarzy i ciągów pieszych. Dostępne akcesoria pozwalają na montaż nastropowy i zwieszany. Podstawę konstrukcji linii świetlnej stanowią aluminiowe szyny nośne wyposażone w 5-przewodowe okablowanie przelotowe (z przekrojem przewodu 2,5mm2) oraz 576 i 1436 milimetrowe moduły świetlne, których montaż do szyn odbywa się beznarzędziowo. Rodzina opraw HD Line II charakteryzuje się dużą skutecznością świetlną 130lm/W dzięki zastosowaniu wysokiej klasy chipów LED i systemowi wymiennych optyk, które z wysoką sprawnością kształtują każdy z pięciu rozsyłów światłości. Oprawy wyposażone są w zasilacz Lifud, który charakteryzuje się wysoką sprawnością oraz zapewnia współczynnik mocy 8. Największą zaletą systemu szybkiego montażu marki LUMAX jest jego elastyczność. Za pomocą maskownic, modułów świetlnych i wymiennych optyk możliwe jest dostosowywanie natężenia oświetlenia do potrzeb każdego klienta. W razie zmian w wymaganiach dotyczących oświetlenia, modyfikacja linii świetlnej jest szybka, prosta i oszczędza wiele czasu oraz zainwestowanych w serwis pieniędzy. 5-przewodowe okablowanie przelotowe pozwala na zasilenie linii świetlnej 3-fazowowo lub 1-fazowo. Obciążenie jednej fazy może wynosić maksymalnie 16A co przy połączeniu 3-fazowym pozwala na zasilenie opraw o łącznej mocy 10,8kW a w przypadku połączenia 1-fazowego 3,6kW. Atutem podłączenia 1-fazowego jest możliwość tworzenia grup poprzez zasilenie różnych sekcji z różnych faz. Wybór faz następuje poprzez przesunięcie ruchomego zestyku we wtyczce modułu oświetleniowego. Połączenie 1 lub 3-fazowe opraw 1,2m bez maskownic - 100% natężenia oświetlenia Połączenie 1 lub 3-fazowe opraw 1,2m z maskownicami 0,6m - 66% natężenia oświetlenia Połączenie 1 lub 3-fazowe opraw 1,2m z maskownicami 1,2m - 50% natężenia oświetlenia Połączenie 1 lub 3-fazowe opraw 1,2m bez maskownic (załączone dwie fazy) - 66% natężenia oświetlenia Połączenie 1 lub 3-fazowe opraw 1,2m bez maskownic (załączona jedna faza) - 33% natężenia oświetlenia LPL036L/WB/840 Temperatura barwowa: K Wskaźnik oddawania barw: 8 - CRI Kąt rozsyłu światła: DB - rozsył rozproszony WB - optyka soczewkowa MB - 60 optyka soczewkowa NB - 30 optyka soczewkowa DA - 2x25 rozsył podwójny asymetryczny L - Oprawa (moduł oświetleniowy) przystosowana do łączenia w linię. Moc oprawy: W W W W Rodzina opraw: LPL - HD Line II Oprawy indywidualne indeks moc (W) strumień świetlny kąt rozsyłu temperatura barwowa CRI waga netto waga brutto (4 sztuki) wymiary oprawy wymiary opakowania (4 sztuki) LPL036/WB/840 LPL048/WB/840 LPL060/WB/840 LPL072/WB/840 36W 48W 60W 72W 4680lm 6240lm 7800lm 9360lm 3,6 kg 3,6 kg 3,6 kg 3,6 kg 17,5 kg 17,5 kg 17,5 kg 17,5 kg L1461xW68xH65mm L1461xW68xH65mm L1461xW68xH65mm L1461xW68xH65mm L1540xW410xH150mm L1540xW410xH150mm L1540xW410xH150mm L1540xW410xH150mm 74

75 HD line II - oprawy indywidualne - linie szybkiego montażu Moduły oświetleniowe indeks moc (W) strumień świetlny kąt rozsyłu temperatura barwowa CRI waga netto waga brutto (4 sztuki) wymiary oprawy wymiary opakowania (4 sztuki) LPL016L/WB/840 LPL020L/WB/840 LPL024L/WB/840 LPL028L/WB/840 LPL036/WB/840 LPL048/WB/840 LPL060/WB/840 LPL072/WB/840 16W 20W 24W 28W 36W 48W 60W 72W 2080lm 2600lm 3120lm 3640lm 4680lm 6240lm 7800lm 9360lm 1 kg 1 kg 1 kg 1 kg 2.2 kg 2.2 kg 2.2 kg 2.2 kg 5,3 kg 5,3 kg 5,3 kg 5,3 kg 8,3 kg 8,3 kg 8,3 kg 8,3 kg L576xW65xH26mm L576xW65xH26mm L576xW65xH26mm L576xW65xH26mm L1436xW65xH26mm L1436xW65xH26mm L1436xW65xH26mm L1436xW65xH26mm L680xW390xH130mm L680xW390xH130mm L680xW390xH130mm L680xW390xH130mm L1510xW390xH130mm L1510xW390xH130mm L1510xW390xH130mm L1510xW390xH130mm Szyny nośne indeks liczba przewodów waga netto waga brutto (4 sztuki) wymiary szyny wymiary opakowania (5 sztuk) LPL/TR06/5 LPL/TR15/5 LPL/TR30/5 LPL/TR45/ ,9 kg 1,7 kg 3,4 kg 5,1 kg 4,7 kg 10,6 kg 14,6 kg 26,4 kg L691xW65xH43mm L1551xW65xH43mm L2987xW65xH43mm L4423xW65xH43mm L780xW390xH140mm L1610xW390xH140mm L3100xW390xH140mm L4500xW390xH140mm Przykład zastosowania: Sklep 800lx oświetlony za pomocą LPL072/MB/840 72W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 20m 15m 3,5m 805lx 0, W 2016W 9,83 W/m 2 = 1,22 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 75

76 IP54 Liniowe oprawy o wysokiej skuteczności świetlnej 130lm/W. Dostępne jako indywidualne oprawy oraz w wersji wyposażonej w okablowanie przelotowe. OPRAWY Z MOŻLIWOŚCIĄ ŁĄCZENIA W LINIE LSL030L LSL045L 30W LSL060L W IP K cm cm W LSL090L W IP K cm cm h 50000h kod moc (W) strumień świetlny kąt rozsyłu temperatura barwowa CRI napięcie (V) IP WML () waga netto wymiary oprawy LSL030L/WB/840 LSL045L/WB/840 LSL060L/WB/840 LSL090L/WB/840 30W 45W 60W 90W 3900lm 5850lm 7800lm 11700lm V V V V IP54 IP54 IP54 IP ,05 kg 1,76 kg 2,45 kg 3,54 kg L600xW70xH100mm L900xW70xH100mm L1200xW70xH100mm L1500xW70xH100mm OPRAWY INDYWIDUALNE LSL030 LSL045 30W LSL W IP K cm cm W LSL W IP K cm cm h 50000h kod moc (W) strumień świetlny kąt rozsyłu temperatura barwowa CRI napięcie (V) IP WML () waga netto wymiary oprawy LSL030/WB/840 LSL045/WB/840 LSL060/WB/840 LSL090/WB/840 30W 45W 60W 90W 3900lm 5850lm 7800lm 11700lm V V V V IP54 IP54 IP54 IP ,05 kg 1,76 kg 2,45 kg 3,54 kg L600xW70xH100mm L900xW70xH100mm L1200xW70xH100mm L1500xW70xH100mm *w porównaniu do linii szybkiego montażu wyposażonych w świetlówki liniowe 76

77 Standard line Seria opraw liniowych Lumax Standard Line dostępna jest jako oprawy indywidualne oraz w wersji z okablowaniem przelotowym, które umożliwia łączenie opraw i tworzenie ciągów świetlnych. Szereg mocy tych opraw to: 30W, 45W, 60W, 90W co wraz z wysoką skutecznością świetlną 130lm/W oraz czterema wymiennymi optykami pretenduje ją do wymagających projektów. Zalety: Wysoka skuteczność świetlna 130lm/W ponad 50% oszczędności energii.* 4 opcje rozsyłu światła. Wysoka jakość wykonania aluminiowy korpus. Klasa szczelności IP54. Cechy: Trwałość do h. Współczynnik mocy 5. Temperatura pracy od -15 C do 50 C Przystosowana do montażu nastropowego i zwieszanego. Zastosowania: Zakłady przemysłowe, magazyny, sklepy wielkopowierzchniowe, wysokie korytarze, pomieszczenia techniczne. NB - 30 optyka soczewkowa NB - 60 optyka soczewkowa NB - optyka soczewkowa DB - rozsył rozproszony Przykład zastosowania: Magazyn 200lx oświetlony za pomocą LSL090/WB/840 90W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 30m 10m 7m 204lx 0, W 1080W 6 W/m 2 = 2,94 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 77

78 IP42 Ekonomiczne oprawy liniowe o wysokiej skuteczności świetlnej 130lm/W. Wyposażone są w okablowanie przelotowe oraz akcesoria pozwalające tworzenie ciągów świetlnych. LSL020 20W IP K cm 30x 50000h LSL040 40W cm IP K 50000h 30x LSL060 60W cm IP K 50000h 30x Obejma na końce linii Obejma łącząca oprawy w linii Obejma na końce linii Łącznik Zaślepka na koniec linii Linka do montażu zwieszanego Elementy mocujące zawiesie do sufitu Elementy montażowe kod moc (W) strumień świetlny kąt rozsyłu temperatura barwowa CRI napięcie (V) IP WML () waga netto wymiary oprawy LEL020/WB/840 LEL040/WB/840 LEL060/WB/840 20W 40W 60W 2600lm 5200lm 7800lm 230V 230V 230V IP42 IP42 IP42 0,7 kg 1,26 kg 1,6 kg L600xW73xH55mm L1200xW73xH55mm L1500xW73xH55mm *w porównaniu do linii szybkiego montażu wyposażonych w świetlówki liniowe 78

79 Eco line Lumax Eco Line to budżetowe rozwiązane dla oświetlenia liniowego przy zachowaniu wysokiej jakości komponentów i precyzji wykonania. 3-żylowe okablowanie przelotowe pozwala na łączenie opraw zarówno bezpośrednio jak i za pomocą przewodu. Wszystkie akcesoria potrzebne do montażu oraz łączenia opraw dołączone są do opakowań z oprawami. Zalety: Wysoka skuteczność świetlna 130lm/W ponad 50% oszczędności energii.* 3 opcje rozsyłu światła. Klasa szczelności IP42. Łatwa i szybka instalacja. Cechy: Trwałość do h. Współczynnik mocy 0. Temperatura pracy od -15 C do 50 C Przystosowana do montażu nastropowego i zwieszanego. Zastosowania: Zakłady przemysłowe, niewielkie magazyny, sklepy, korytarze, pomieszczenia techniczne. Klosz mleczny Optyka soczewkowa Optyka soczewkowa 30x Przykład zastosowania: Apteka 500lx oświetlony za pomocą LEL060/WB/840 60W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 10m 7m 3,5m 504lx 0, W 360W 5,14 W/m 2 = 1,01 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 79

80 zastępuje* - WML* - LHB100UF2 Oprawa High Bay 100W lm 230W / K >70 ø 325x187,5mm LHB100UF2 100W W Fixture LED lamp 100W V 50/60 Hz 230W / >70 Kelvin 6000 F h > zastępuje* - WML* - zastępuje* - WML* - LHB150UF2 Oprawa High Bay 150W lm 350W / K >70 ø 325x187,5mm LHB200UF2 Oprawa High Bay 200W lm 470W / K >70 ø 325x187,5mm LHB150UF2 150W W Fixture LED lamp 150W LHB200UF2 200W W Fixture LED lamp 200W V 50/60 Hz 350W V 50/60 Hz 470W / / >70 Kelvin 6000 F >70 Kelvin 6000 F 100 kwh/1000h 150 kwh/1000h 200 kwh/1000h h > h > kod typ moc (W) zastępuje* IP strumień świetlny kąt rozsyłu napięcie (V) barwa WML () KEE* LHB100UF1/2 LHB150UF1/2 LHB200UF1/2 Oprawa High Bay Oprawa High Bay Oprawa High Bay 100W 150W 200W 230W 350W 470W 13000lm 19500lm 26000lm / / / 100V-277V 100V-277V 100V-277V 6000K 6000K 6000K *w porównaniu do kubełków typu High Bay z lampami metalohalogenkowymi. * KEE - klasa efektywności energetycznej 80

81 High Bay COMPACT Oprawy przemysłowe o wysokim strumieniu świetlnym Chipy LED Philips Zasilacz Meanwell Oprawy przemysłowe High Bay Compact to produkt zbudowany na bazie markowych podzespołów w korzystnej cenie. W porównaniu do źródeł metalohalogenkowych charakteryzuje się on znacznie mniejszym spadkiem strumienia w czasie oraz włącza się natychmiastowo. Dostępny jest w szerokim zakresie mocy od 100W do 200W oraz dwóch optykach. Zalety: Wysoka skuteczność świetlna 130lm/W to nawet 50% oszczędności energii.* Estetyczny, kompaktowy design. Do dyspozycji 2 kąty rozsyłu światła. Umożliwia łatwą i tanią modernizację obiektów przemysłowych. Zastosowania: Pomieszczenia przemysłowe, magazynowe, hale, sale wystawiennicze, pomieszczenia zakurzone i zawilgocone. Cechy: Trwałość do h. Opcjonalnie dostępna wersja ściemnialna i DALI. Wysoka klasa szczelności. Szeroki zakres obsługiwanych napięć od 100 do 277V. Tylko 4kg wagi. Temperatura pracy od -25 do 50 kąt rozsyłu kąt rozsyłu Hala produkcyjna 750lx oświetlona za pomocą LHB150UF Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 30m 25m 5m 765lx 0, W 5250W 7 W/m 2 = 0,92 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 81

82 h > LHB100SQ 100W LHB120SQ 120W LHB150SQ 150W strumień - świetlny - zastępuje* - WML* - LHB100SQ Oprawa High Bay 100W lm 180W 80 / K/ ø 352x147mm LHB120SQ LHB150SQ Oprawa High Bay Oprawa High Bay 120W 150W strumień - strumień - świetlny lm świetlny lm zastępuje* - 250W zastępuje* - 270W 80 / 80 / WML* - 5 WML* K/ 5700K/ 100 kwh/1000h ø 352x147mm 120 kwh/1000h ø 352x147mm 150 kwh/1000h W Fixture LED lamp V 50/60 Hz 80 / W Fixture LED lamp V 50/60 Hz 80 / W Fixture LED lamp V 50/60 Hz 80 / 5 kod typ moc (W) IP strumień świetlny zastępuje kąt rozsyłu napięcie (V) WML () barwa KEE* CRI kod kreskowy (EAN) szt. wymiary lampy mm LHB100SQ LHB100SQ LHB100SQ LHB100SQ LHB120SQ LHB120SQ LHB120SQ LHB120SQ LHB150SQ LHB150SQ LHB150SQ LHB150SQ Oprawa Hi Bay Square Oprawa Hi Bay Square Oprawa Hi Bay Square Oprawa Hi Bay Square Oprawa Hi Bay Square Oprawa Hi Bay Square Oprawa Hi Bay Square Oprawa Hi Bay Square Oprawa Hi Bay Square Oprawa Hi Bay Square Oprawa Hi Bay Square Oprawa Hi Bay Square 100W 100W 100W 100W 120W 120W 120W 120W 150W 150W 150W 150W 10000lm 10000lm 10000lm 10000lm 13200lm 13200lm 13200lm 13200lm 15000lm 15000lm 15000lm 15000lm 180W 180W 180W 180W 250W 250W 250W 250W 270W 270W 270W 270W V V V V V V V V V V V V K 5700K 5700K 5700K 5700K 5700K x352x x352x x352x x352x x352x x352x x352x x352x x352x x352x x352x x352x147 *w porównaniu do kubełków typu High Bay z lampami metalohalogenkowymi. * KEE - klasa efektywności energetycznej 82

83 High Bay SQUARE Oprawy przemysłowe o podwyższonej stabilności pracy Chipy LED Nichia Zasilacz Meanwell Oprawy przemysłowe High Bay Square to nowoczesne rozwiązanie dla pomieszczeń przemysłowych. Nowatorski kształt radiatora zapewnia dobre odprowadzanie ciepła nawet w wyjątkowo zakurzonych pomieszczeniach. Zmiana optyki jest bardzo łatwa, wystarczy wymienić przedni panel soczewkowy. Obsługują one również zaawansowane systemy sterowania. Zalety: Wysoka skuteczność świetlna nawet 50% oszczędności energii.* Oferuje dwa kąty rozsyłu światła z możliwością łatwej zmiany. Idealnie zastępują energochłonne kubełki typu High Bay. Odporne na kurz i wilgoć. Zalecane do pomieszczeń o dużym stopniu zapylenia. Nie zawiera elementów szklanych idealnie sprawdza się w pomieszczeniach z żywnością. Cechy: Wydajne chipy marki Nichia, Wysoka trwałość h. Nowoczesny design. Możliwość ściemniania (opcjonalnie Dali). Temperatura pracy od -25 do 45 Zastosowania: Pomieszczenia przemysłowe, magazynowe, hale, sale wystawiennicze, pomieszczenia o znacznym zakurzeniu i zawilgoceniu. kąt rozsyłu kąt rozsyłu Przykład zastosowania: Hala produkcyjna 300lx oświetlona za pomocą LHB150SQ 150W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 30m 25m 5m 304lx 0, W 2400W 3,20 W/m 2 = 1,05 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 83

84 LHB180ZY 180W zastępuje* - WML* - LHB180ZY Oprawa High Bay ZY 180W lm 310W / K ø 561x361mm 180 kwh/1000h h > W Fixture LED lamp /60 Hz / >70 Kelvin 6000 F 5 kod typ moc (W) IP strumień świetlny zastępuje* kąt rozsyłu napięcie (V) WML () barwa KEE* kod kreskowy (EAN) szt. wymiary lampy mm LHB080ZY LHB080ZY LHB080ZY LHB080ZY LHB120ZY LHB120ZY LHB120ZY LHB120ZY LHB180ZY LHB180ZY LHB180ZY LHB180ZY LED HIGH BAY ZY LED HIGH BAY ZY LED HIGH BAY ZY LED HIGH BAY ZY LED HIGH BAY ZY LED HIGH BAY ZY LED HIGH BAY ZY LED HIGH BAY ZY LED HIGH BAY ZY LED HIGH BAY ZY LED HIGH BAY ZY LED HIGH BAY ZY 80W 80W 80W 80W 120W 120W 120W 120W 180W 180W 180W 180W 7200lm 7200lm 7200lm 7200lm 11400lm 11400lm 11400lm 11400lm 17280lm 17280lm 17280lm 17280lm 130W 130W 130W 130W 200W 200W 200W 200W 310W 310W 310W 310W 90V-264V 90V-264V 90V-264V 90V-264V 90V-264V 90V-264V 90V-264V 90V-264V 90V-264V 90V-264V 90V-264V 90V-264V >0.95 >0.95 >0.95 >0.95 >0.95 >0.95 >0.95 >0.95 >0.95 >0.95 >0.95 > K 4500K 6000K 6000K 4500K 4500K 6000K 6000K 4500K 4500K 6000K 6000K x459x x459x x459x x459x x459x x459x x459x x459x x561x x561x x561x x561x361 * w porownaniu do kubełków typu High Bay z lampami metalohalogenkowymi * KEE - klasa efektywności energetycznej 84

85 High Bay ZY Oprawy przemysłowe dedykowane do trudnych warunków pracy Chipy LED Ledtech Zasilacz Meanwell Oprawy przemysłowe High Bay ZY są wyposażone w wysokowydajne zintegrowane chipy COB o dużej powierzchni emisyjnej, umieszczone na miedzianym podłożu. Znakomite odprowadzanie ciepła umożliwia okres życia źródła do 35000h. Idealnie sprawdzają się w pomieszczeniach o dużym zapyleniu. Zalety: Wysoka skuteczność świetlna to nawet 50% oszczędności energii.* Doskonałe do oświetlania pomieszczeń o dużym zakurzeniu. Dwie opcje rozsyłu światła i. Cechy: Klasa szczelności. Współczynnik mocy 5. Temperatura pracy od -40 C do 60 C. Neutralna lub zimna barwa światła. Zastosowania: Pomieszczenia przemysłowe, magazynowe, hale, sale wystawiennicze, pomieszczenia o znacznym zapyleniu i zawilgoceniu. kąt rozsyłu 90 0 kąt rozsyłu Przykład zastosowania: Huta 300lx oświetlone za pomocą LHT80ZY 80W Wymiary pomieszczenia: Długość Szerokość Wysokość Natężenie oświetlenia Równomierność oświetlenia Liczba opraw Moc Moc zainstalowana Moc jednostkowa 30m 10m 5m 316lx 0, W 1200W 4,00 W/m 2 = 1,27 W/m 2 /100 lx *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 85

86 LU030D 30W 3300lm LU060 60W 6590lm IP - ø otworu - KEE - LU30D Oprawa uliczna 30W lm K > mm 400x171x71 mm LU60 Oprawa uliczna 60W IP lm K > Ø otworu - 52 mm KEE - 500x214x81 mm h > LU120 IP - ø otworu - KEE - 120W 12760lm LU120 Oprawa uliczna 120W lm K > mm 720x280x112 mm 30 kwh/1000h 60 kwh/1000h LU180 IP - ø otworu - KEE - 180W 20070lm LU180 Oprawa uliczna 180W lm K > mm 880x340x122 mm 120 kwh/1000h 180 kwh/1000h kod typ moc (W) IP strumień świetlny kąt rozsyłu napięcie (V) barwa KEE* kod kreskowy (EAN) szt. średnica otworu lampy LU030D LU060 LU120 LU180 Lampa uliczna Lampa uliczna Lampa uliczna Lampa uliczna 30W 60W 120W 180W 3300lm 6590lm 12760lm 20070lm V-264V 90V-264V 90V-264V 90V-264V 6000K 6000K 6000K 6000K ø 42 mm ø 52 mm ø 62 mm ø 62 mm * KEE - klasa efektywności energetycznej 86

87 STREET OC Oprawy do oświetlania ulic i placów Chipy LED Ledtech Zasilacz Meanwell Oprawy LED Street OC to białe światło dla dróg i placów. Technologia LED oferuje nie tylko wysoką skuteczność świetlną ale również białe światło, które świetnie oddaje kolory oraz w porównaniu do lamp sodowych poprawia widzenie szczegółów nocą. Inna przewagą opraw LED jest natychmiastowy zapłon dzięki któremu dobrze współpracują z systemami sterowania. Street sprawdza się doskonale zarówno na ulicy jak i na placu czy parkingu. Zalety: Wysoka skuteczność świetlna to nawet 50% oszczędności energii.* Ochrona przed olśnieniem bardzo ważny współczynnik przy projektowaniu ulic. Markowe chipy EPISTAR gwarancja wysokiej wydajności i trwałości. Płyta w całości wykonana przez tajwańską firmę LEDTECH. Zastosowania: Ulice, parkingi, place, skrzyżowania. Cechy: Markowy zasilacz wysokiej klasy. Wysoka jakość wykonania. Wysoka trwałość. Szerokie zakresy temperatury pracy od -40 C do 50 C Przykład zastosowania: Ulica ME3a oświetlona za pomocą LU W Parametry ulicy Parametry słupów Moc jednostkowa Moc oprawy Szerokość Nawierzchnia Wysokość Rozstaw Nachylenie 10m R3 0,07 10m 27m 15 0,44 W/m 2 120W L m [cd/m²] U 0 U 1 TI [%] SR Wartości rzeczywiste według obliczenia: 1, Wartości zadane według klasy: 1, *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 87

88 LU030MC IP - ø otworu - KEE - 30W LU030MC Oprawa uliczna 30W lm K >70 50 mm 3000lm 30 kwh/1000h 50 kwh/1000h h > LU050MC IP - - ø otworu - KEE - 50W LU050MC Oprawa uliczna 50W lm K >70 50 mm 5250lm h > LU100MC IP - ø otworu - KEE - 100W LU100MC Oprawa uliczna 100W lm K >70 60 mm 10500lm 100 kwh/1000h kod typ moc (W) IP strumień świetlny kąt rozsyłu napięcie (V) barwa wymiary oprawy wymiary opakowania LU030MC LU050MC LU100MC Oprawa uliczna Oprawa uliczna Oprawa uliczna 30W 50W 100W 3000lm 5250lm 10500lm V-265V 100V-265V 100V-265V 6000K 6000K 6000K 474x238x100 mm 474x238x100 mm 644x303x132 mm 565x315x185 mm 565x315x185 mm 721x371x195 mm * KEE - klasa efektywności energetycznej 88

89 STREET MC Oprawy do oświetlania ulic i placów Chipy LED CREE/Philips Zasilacz Erao Oprawy LED Street MC to doskonałe rozwiązanie dla ulic, parków i placów. Białe światło, dwa sposoby montażu i wysoka jakość wykonania sprawiają, że modernizacja starych opraw ulicznych będzie nie tylko łatwa ale także niezwykle korzystna. Zalety: Wysoka skuteczność świetlna to nawet 50% oszczędności energii.* Białe światło, natychmiastowy start. Regulacja kąta nachylenia oprawy. Dwie możliwości montażu oprawy pozioma i pionowa. Cechy: Solidne wykonanie, odporność na warunki pogodowe. Markowy zasilacz i chipy CREE oraz Philips Temperatura pracy od -40 do 70 Zastosowania: Ulice, parkingi, place, skrzyżowania montaż na słupie oświetleniowym montaż na wysięgniku Przykład zastosowania: Ulica ME5 oświetlona za pomocą LU050MC 50W Parametry ulicy Parametry słupów Moc jednostkowa Moc oprawy Szerokość Nawierzchnia Wysokość Rozstaw Nachylenie 7m R3 0,07 7,5m 30m 5 0,23 W/m 2 50W Lm [cd/m²] U 0 U 1 TI [%] SR Wartości rzeczywiste według obliczenia: 0, Wartości zadane według klasy: 0, *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 89

90 Inteligentny bezprzewodowy system sterowania oświetleniem Przez długi czas sterowanie oświetleniem ograniczało się do wyłącznika on/off, a oszczędzanie energii możliwe było jedynie poprzez zmniejszanie mocy zainstalowanej i sterowanie manualne. Dzięki postępowi technologicznemu możliwa stała się budowa systemów inteligentnego sterowania na które w ostatnich latach zapotrzebowanie gwałtownie wzrosło. Systemy sterowania to niezaprzeczalnie przyszłość przemysłu oświetleniowego. Pozwalają one na znaczne oszczędności energii elektrycznej jak i również dostosowanie oświetlenia do potrzeb użytkowników w sposób automatyczny. Gateway ZigBee Zasilacz z kontrolerem ZigBee Kontroler ZigBee dla zasilaczy nieściemnialnych Radiowy system komunikacji pozwala na budowę sieci inteligentnej bez konieczności ingerencji w dotychczasową instalację elektryczną. Łatwość sterowania za pomocą tabletu lub smartfona. Czujnik ruchu Kontroler ZigBee dla zasilaczy ściemnialnych Możliwość ściemniania opraw również z zasilaczem nieściemnialnym. Czujnik światła System pozwala na sterowanie oświetleniem według zadanych parametrów takich jak: Czas włączenia i wyłączenia poszczególnych opraw i grup w zadanym czasie. Natężenie oświetlenia dla poszczególnych opraw i grup w zadanym czasie. Włączanie i wyłączanie poszczególnych opraw i grup w zależności do wykrytego ruchu. Utrzymanie poziomu natężenia oświetlenia światła po wykryciu ruchu oraz po jego ustaniu w określonym czasie. Uzależnienie natężenia światła dla poszczególnych opraw i grup w zależności od poziomu natężenia światła zewnętrznego. Wzajemne powiązania powyższych parametrów. Ustawienie scen oświetlenia włączanie, wyłączanie oraz zmiany natężenia oświetlenia dla opraw lub grup w zadanych odstępach czasu. Parametry montażowe systemu ZigBee: Odległość pomiędzy zasilaczem z kontrolerem ZigBee a najbliższą oprawą nie może przekraczać 10 metrów. Odległość pomiędzy oprawami nie powinna przekraczać 10 metrów. Odległość pomiędzy najbliższą i najdalszą (dla kontrolera) oprawą nie może przekraczać 30 metrów. Odległość pomiędzy czujnikiem a kontrolerem nie może przekraczać 100 metrów. Odległość pomiędzy Gateway em ZigBee a najbliższym kontrolerem nie może przekraczać 100 metrów. Odległość pomiędzy urządzeniem sterującym (komputer, tablet, smartfon) a Gateway em ZigBee nie może przekraczać 100 metrów. Odległość pomiędzy kolejnymi kontrolerami ZigBee nie może przekraczać 100m. Rozchodzenie się sygnałów radiowych nie jest możliwe przez metalowe warstwy. Prawidłowe działanie systemu nie jest możliwe gdy urządzenia rozdzielają metalowe ściany. Przykładowe rozwiązanie dla różnego rodzaju opraw Zasilacz z kontrolerem ZigBee Oprawy bez zasilaczy Urządzenie z systemem Windows lub Android. Kontroler dla opraw ściemnialnych Oprawa ściemnialna Kontroler dla opraw nieściemnialnych Oprawa nieściemnialna 90

91 Inteligentny system sterowania oświetleniem Ściemnianie: Możliwość ściemniania opraw: Precyzyjne ściemnianie do 1% jasności Brak efektu tętnienia światła Stabilna i płynna regulacja w zakresie 0-10% jasności, szczególnie w porównaniu do konkurencyjnych systemów. Czujniki ruchu/światła Czujnik ruchu: bardzo czuły sensor mikrofalowy, który umożliwia detekcję poruszających się obiektów w promieniu 15m. Czujnik światła: pozwala na ustawienie konkretnej wartości natężenia oświetlenia (lx) i dostosowywać strumień świetlny automatycznie. Automatyczne włączanie/ wyłączanie światła wraz z pojawianiem się ruchu. Promień działania jednego sensora to 15m. Sensor ZigBee podłączany jest bezpośrednio do sieci. Antena łącząca go z siecią ukryta jest w środku obudowy. Jeden sensor może obsługiwać maksymalnie 5 grup opraw. Grupy opraw podłączone do sensora mogą być sterowane według potrzeb. Czas załączenia światła jest regulowany. Wartość natężenia oświetlenia dla której sensor jest aktywny również jest regulowana. Grupy: System pozwala na łatwe grupowanie odbiorników. Grupy można edytować czy usuwać w dowolnym momencie. Istniejąca instalacja elektryczna nie wymaga modyfikacji. Oprawy można grupować według potrzeb nie wymaga to modyfikowania instalacji elektrycznej. Ilość opraw należących do jednej grupy nie jest limitowana. Ilość grup również jest nielimitowana. Nazywanie grup jest łatwe i szybkie. Nazwę można w każdej chwili zmienić. Grupy można łatwo dodawać, usuwać i edytować. Ściemnianie jest możliwe zarówno dla pojedynczych opraw jak i grup. Sceny: Zarządzanie i kontrola za pomocą scen. Scena dynamiczna: wybierz grupę (grupy) i stwórz dynamiczną scenę Scena statyczna: Stwórz i kliknij w ikonę scena zacznie działać natychmiast Funkcja ściemniania w określonych godzinach. Liczba przedziałów czasowych nie jest limitowana. Przygotowania, Początek dnia pracy, Godziny szczytu, Przerwa w środku dnia, Godziny szczytu, Koniec dnia pracy Stosowanie funkcji dynamicznych scen daje największe oszczędności energii. Pozwala ona na osiągnięcie każdego poziomu natężenia oświetlenia w zależności od zaprogramowanego czasu. Możliwe jest sterowanie oświetleniem tak aby najwięcej światła dawało w trakcie godzin szczytu i oszczędzanie o innych porach dnia czy nocy. Pozwala to na generowanie dużych oszczędności energii bez wpływu na jakość oświetlenia. Liczba przedziałów czasowych z zaprogramowaną jasnością nie jest w żaden sposób ograniczona. Wykres powyżej przedstawia przykładowe ustawienie dynamicznej sceny zapewnia ono 38% oszczędność energii. *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 91

92 ZigBee Gateway Opis: Gateway ZigBee pozwala na utworzenie sieci intranet dla maksymalnie 400 urządzeń. Jego działaniem zarządzamy za pomocą smartfona z zainstalowanym darmowym oprogramowaniem. Funkcje i cechy: 1. Wbudowany procesor pozwalający na kontrolę wszystkich urządzeń podłączonych do sieci. 2. Połączenie z smartfonem następuje za pomocą internetu poprzez WiFi lub GPRS. 3. Komunikacja pomiędzy oprawami odbywa się za pomocą sygnału ZigBee. 4. Pozwala na sterowanie maksymalnie 400 urządzeń. Indeks Napięcie wejściowe Rodzaj komunikacji Temperatura pracy Maksymalna liczba odbiorników 06GW-ZB01 AC90~264V GPRS/Net -40 C ~85 C <=400 92

93 Akcesoria Zasilacz z kontrolerem ZigBee Opis: Zasilacz kompatybilny z sygnałem ZigBee. Urządzenia do niego podłączone nie wymagają własnych zasilaczy. Funkcje i cechy: 1. Pozwala na wykonywanie zaplanowanych zadań. 2. Odbiera sygnały od czujników ruchu i światła. 3. Dla opraw LED działa jako zasilacz. 4. Ochrona przeciwprzepięciowa do 4,5KV Zastosowania: Zasilacz z kontrolerem ZigBee może zasilić oprawy o łącznej mocy maksymalnie 190W. Doskonale sprawdza się w biurach, pomieszczeniach przemysłowych, garażach i nie tylko. Indeks Napięcie wejściowe Moc wyjściowa Wyjściowy prąd i napięcie Trwałość IP Zakres ściemniania 06CIC-200W AC90~264V 0~190 Watts Napięcie wyjściowe: 32V-38V Prąd wyjściowy: 0.5~4.8A 5 lat 0~100% *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 93

94 Kontroler ZigBee dla zasilaczy nieściemnialnych Opis: Kontroler kompatybilny z oprawami nieściemnialnymi. Dzięki niemu możliwe jest rozszerzenie funkcjonalności standardowych opraw o kompatybilność z systemem ZigBee. Indeks Napięcie wejściowe Napięcie wyjściowe Temperatura pracy Zakres ściemniania Wymiary IP Uwagi: 06IC-01 DC90~60V Identyczne jak napięcie zasilacza -40 C ~85 C 0~100% 115x45x35 Współpracuje z nieściemnialnymi zasilaczami dla źródeł LED: CC (Constant Current) lub CV (Constant Voltage) Kontroler ZigBee dla zasilaczy ściemnialnych Opis: Kontroler kompatybilny z oprawami ściemnialnymi. Dzięki niemu możliwe jest rozszerzenie funkcjonalności opraw współpracujących z sterowaniem 0-10V, PWM oraz DALI o kompatybilność z systemem ZigBee. Indeks Napięcie wejściowe Napięcie wyjściowe Temperatura pracy Zakres ściemniania IP Wymiary 06IC V 06IC-02-PWM 06IC-02-DALI AC90~305V Identyczne jak napięcie zasilacza -40 C ~85 C 0~100% 115x45x35 94

95 Akcesoria Czujniki ruchu i światła Opis: Czujniki ruchu i światła wyróżniają się wysoką czułością, potrafią rozpoznawać ruch w promieniu 15m i transmitować sygnał bezprzewodowo do Gateway a ZigBee. Czas załączania można regulować według potrzeb użytkownika. Funkcje i cechy: 1. Wysoka czułość, regulowany zasięg detekcji. 2. Łatwy montaż, możliwość instalacji na ścianie lub suficie. 3. Sensor nie wymaga żadnego dodatkowego okablowania, podłączany jest bezpośrednio do sieci elektrycznej, a dane przesyłane są bezprzewodowo. 4. Jednocześnie może działać wiele sensorów - nie zakłócają one nawzajem swojej pracy. 5. Jeden sensor może obsłużyć maksymalnie 50 kontrolerów. 6. Sensory mogą być aktywowane i dezaktywowane według potrzeb. Zastosowania: Wysoka trwałość i klasa szczelności pozwala na zastosowanie czujnika w środowiskach zakurzonych i zawilgoconych takich jak pomieszczenia przemysłowe, magazyny, parkingi, stacje transportu publicznego. Indeks Typ Napięcie wejściowe Trwałość IP Zasięg 06MS01 06MS02 Czujnik ruchu Czujnik światła AC90~264V AC90~264V 5 lat 5 lat 15 metrów 15 metrów *CRI (RA) * współczynnik oddawania barw (ang. color rendering index). Zgodnie z dyrektywami Unii Europejskiej na jej terenie nie można używać źródeł światła o CRI mniejszym niż 80 w pomieszczeniach gdzie dłużej przebywa człowiek. Zbyt niskie CRI powoduje szybsze zmęczenie wzroku i ma negatywny wpływ na zdrowie. 95
