1 OPRAWY I SYSTEMY LED 2013

2

3 OŚWIETLENIE WEWNĘTRZNE - OPRAWY KUBEŁKOWE NESO LED Oprawa NESO LED przeznaczona jest oświetlenia ogólnego. Dzięki modułowej budowie i zintegrowanemu systemowi zasilania można ją stosować zarówno w wersji nastropowej jak i w wersji do wbudowania w sufit podwieszany (dodatkowa obudowa). Do montażu NESO LED nie są wymagane żadne narzędzia. Oprawa charakteryzuje się wysoką skutecznością świetlną > 84 dla temp. barwowej 4000K. NESO LED Moc oprawy 7W 12W 19W Kąt rozsyłu światła 110 Strumień świetlny 3000K / 4000K / 5000K 3 000K 4 000K 5 000K 3 000K 4 000K 5 000K 3 000K 4 000K 5 000K 535lm 590lm 590lm 935lm 1025lm 1025lm 1500lm 1650lm 1650lm Wsk. oddawania barw Waga 105g 285g 490g Wymiary źródła ø75 x 27mm ø100 x 50mm ø120 x 63mm ø113 x 58mm ø138 x 80mm ø163 x 98mm ø193 x 100mm Wymiary otworu ø100mm ø125mm ø150mm / ø180mm obudowa aluminium, stal / ramka poliwęglan / klosz 87

4 OŚWIETLENIE WEWNĘTRZNE - OPRAWY KUBEŁKOWE DIONE LED Oprawa DIONE LED to modułowa oprawa typu downlight dedykowana do montaży w sufitach podwieszanych. Zaletą oprawy jest wysokiej jakości źródło światła Fortimo DLM GEN4 marki Philips wykorzystujące technologię zewnętrznych luminoforów. Dla temp. barwowej 4000K skuteczność świetlna oprawy wynosi > 69. DIONE LED Moc oprawy 13W 13W 28W 27W 38W 36W Źródło światła Kąt rozsyłu światła Strumień świetlny Fortimo LED DLM GEN Fortimo LED DLM GEN / 66 (wersja ø155) 30 / 59 (wersja ø180) 3000K / 4000K Fortimo LED DLM GEN K 4 000K 3 000K 4 000K 3 000K 4 000K 885lm 950lm 1895lm 1870lm 2530lm 2700lm Wsk. oddawania barw 80 Waga Wymiary otworu g (wersja ø155mm) 1 300g (wersja ø180mm) ø172 x 152mm (wersja ø155mm) ø200 x 152mm (wersja ø180mm) ø155mm ø180mm 67 obudowa aluminium / malowanie proszkowe farbą elektrostatyczną 75

5 OŚWIETLENIE WEWNĘTRZNE - OPRAWY KUBEŁKOWE KORE LED KORE LED jest typową oprawą kubełkową do instalacji w pomieszczeniach z sufitem do zabudowy. Obudowa KORE LED zawiera zintegrowany zasilacz z możliwością ściemniania sygnałem 1-10V. Gwarantowana skuteczność świetlna dowolnej wersji oprawy wynosi 70 dla temp. barw. 3000K i 4000K oraz 75 dla 5000K. KORE LED Moc oprawy 10W 15W 20W 45W Kąt rozsyłu światła 120 Strumień świetlny 3 000K 4 000K 5 000K 3 000K 4 000K 3000K / 4000K / 5000K 5 000K 3 000K 4 000K 5 000K 3 000K 4 000K 5 000K 700lm 750lm 1050lm 1125lm 1400lm 1500lm 3150lm 3375lm Wsk. oddawania barw Waga opraw 865g 1 750g ø170 x 96mm Ø224 x 124mm Wymiary otworu ø150mm Ø200mm obudowa aluminium / ramka poliwęglan 75

6 OŚWIETLENIE WEWNĘTRZNE - OPRAWY MULTI-DOWNLIGHT CERES LED Seria opraw CERES LED to rodzina modułowych opraw typu downlight i multi-downlight dedykowana do montaży w sufitach podwieszanych. Zaletą opraw są wysokiej jakości źródła światła Fortimo DLM GEN4 marki Philips wykorzystujące technologię zewnętrznych luminoforów. CERES LED Moc oprawy 22W 26W 21W 33W 31W Źródło światła Fortimo LED DLM GEN Fortimo LED DLM GEN Kąt rozsyłu światła 15 / 30 Strumień świetlny 3000K / 4000K 3 000K 3 000K 4 000K 3 000K 4 000K 1765lm 1555lm 1905lm 2725lm 2810lm Wsk. oddawania barw Wymiary otworu ø175 x 134mm ø165mm obudowa aluminium / malowanie proszkowe farbą elektrostatyczną 91

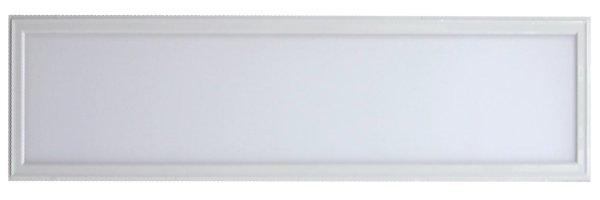

7 OŚWIETLENIE WEWNĘTRZNE - OPRAWY PANELOWE RHEA LED WINGS Panel RHEA LED WINGS jest zamiennikiem dla opraw rastrowych na świetlówki liniowe 4x18W montowanych w sufitach systemowych. Oprawa oparta jest na innowacyjnej technologii rozpraszania światła wewnątrz oprawy i cechuje się niebywałą w porównaniu do tradycyjnych opraw skutecznością świetlną powyżej 90. Oprawa posiada możliwość ściemniania. RHEA LED WINGS Moc oprawy 36W Kąt rozsyłu światła K 4 000K Strumień świetlny 2 914lm 3300 lm Wsk. oddawania barw 80 Waga 5 500g 595x595x75mm 1195x295x75mm obudowa aluminium / poliwęglan

8 OŚWIETLENIE WEWNĘTRZNE - OPRAWY NA SZYNOPRZEWÓD ATLAS LED ATLAS LED to oprawa przeznaczona do montażu na szynoprzewodach trójfazowych i miejscowego podświetlania ekspozycji w sklepach czy na stacjach paliw, eksponowania obiektów muzealnych, firmowych logotypów itp. elementów. Oprawa wyposażona jest w zintegrowany w korpusie zasilacz oraz posiada możliwość zastosowania szerokiej gamy optyki (dostępne kąty emisji światła: 15, 20, 30, 40, 50 ). Oprawa występuję w dwóch wersjach wykonania obudowy. oprawy dla temp. barwowej 4000K wynosi powyżej 67. S-X L-X ATLAS LED Moc oprawy 34W (wersja 3000K, 4000K) 32W (wersja 5000K) Kąt rozsyłu światła 15, 20, 30, 40, K 4 000K 5 000K Strumień świetlny 2 003lm 2 288lm 2 404lm Wsk. oddawania barw Waga 1 700g (wersja S-X) 1 800g (wersja L-X) ø130/189x199mm (wersja S-X) ø130/99x312mm (wersja L-X) obudowa aluminium / malowanie proszkowe farbą elektrostatyczną

9 OŚWIETLENIE WEWNĘTRZNE - OPRAWY NA SZYNOPRZEWÓD ARGON LED ARGON LED została zaprojektowana do montażu na szynoprzewodach trójfazowych. Wyróżnia się świetnym designem i bardzo dobrymi parametrami technicznymi. Argon oparty jest na najwyższej jakości modułach Philips Fortimo LED SLM GEN3 o wskaźniku oddawania barw Ra>80 i Ra>90, dzięki czemu oprawa może być z powodzeniem stosowana w muzeach do ekspozycji obrazów czy fotografii oraz sklepach do oświetlania odzieży, obuwia czy do eksponowania świeżej żywności. Opcjonalnie oprawa pozwala możliwość sterowania za pomocą systemu DALI. ARGON LED Moc oprawy 22W 26W 21W 33W 31W Źródło światła Fortimo LED DLM GEN Fortimo LED DLM GEN Kąt rozsyłu światła 25 / 40 Strumień świetlny 3000K / 4000K 3 000K 3 000K 4 000K 3 000K 4 000K 1730lm 1550lm 1840lm 2650lm 2660lm Wsk. oddawania barw ø104/194x234mm obudowa aluminium / malowanie proszkowe farbą elektrostatyczną 86

10 OŚWIETLENIE WEWNĘTRZNE - OPRAWY NA SZYNOPRZEWÓD OXYGEN LED OXYGEN LED został stworzony do montażu na szynoprzewodach trójfazowych i podświetlania ekspozycji w muzeach (obrazy, fotografie), witryn sklepowych (odzież, obuwie, żywność), itp.. Oprawa wyróżnia się bardzo małymi rozmiarami i świetnym designem. Oxygen oparty jest na najwyższej jakości modułach COB (ang. Chip-On- Board) firmy Bridgelux o wskaźniku oddawania barw Ra>80 i Ra>90. OXYGEN LED Moc oprawy 8W 8W Źródło światła Bridgelux BXRA-30E0540 Kąt rozsyłu światła 20 / K Strumień świetlny 525lm 465lm Wsk. oddawania barw ø70/136x162mm Zakres temp. pracy od -20 do 40 C obudowa aluminium / malowanie proszkowe farbą elektrostatyczną

11 OŚWIETLENIE WEWNĘTRZNE - OPRAWY LINIOWE LINEA LED LINEA LED wyróżnia się wysoką skutecznością świetlną powyżej 95, dzięki czemu oprawa daje duże oszczędności w przypadku zastosowania jej w takich aplikacjach jak podziemne garaże, magazyny, hale produkcyjne czy biura. Oprawę można zamontować do niemal każdego typu sufitu. LINEA LED Moc oprawy 19W 38W Kąt rozsyłu światła K / 5 000K / 6 500K Strumień świetlny 1 800lm 3 600lm 95 Wsk. oddawania barw >85 Waga 3 400g 1204x84x50mm Zakres temp. pracy od -20 do 50 C obudowa aluminium / klosz

12 OŚWIETLENIE WEWNĘTRZNE - OPRAWY LINIOWE ANTHE LED LINE Uniwersalna oprawa liniowa ANTHE LED wyróżnia się nowoczesnym designem i uniwersalnością, dzięki czemu można ją stosować zarówno w podziemnych garażach (z dodatkowym systemem sterowania), magazynach, halach produkcyjnych jak i w biurach. Oprawę można zamontować do każdego typu sufitu. Gwarantowana skuteczność świetlna dowolnej wersji oprawy wynosi 83. ANTHE LED LINE Moc oprawy 15W 19W 30W Kąt rozsyłu światła K / 5 000K / 6 500K Strumień świetlny 1 245lm 1 577lm 2 490lm 83 Wsk. oddawania barw 80 Szczelność oprawy IP54 Waga 1 500g 1100x94x65mm obudowa aluminium / pozostałe elementy poliwęglan

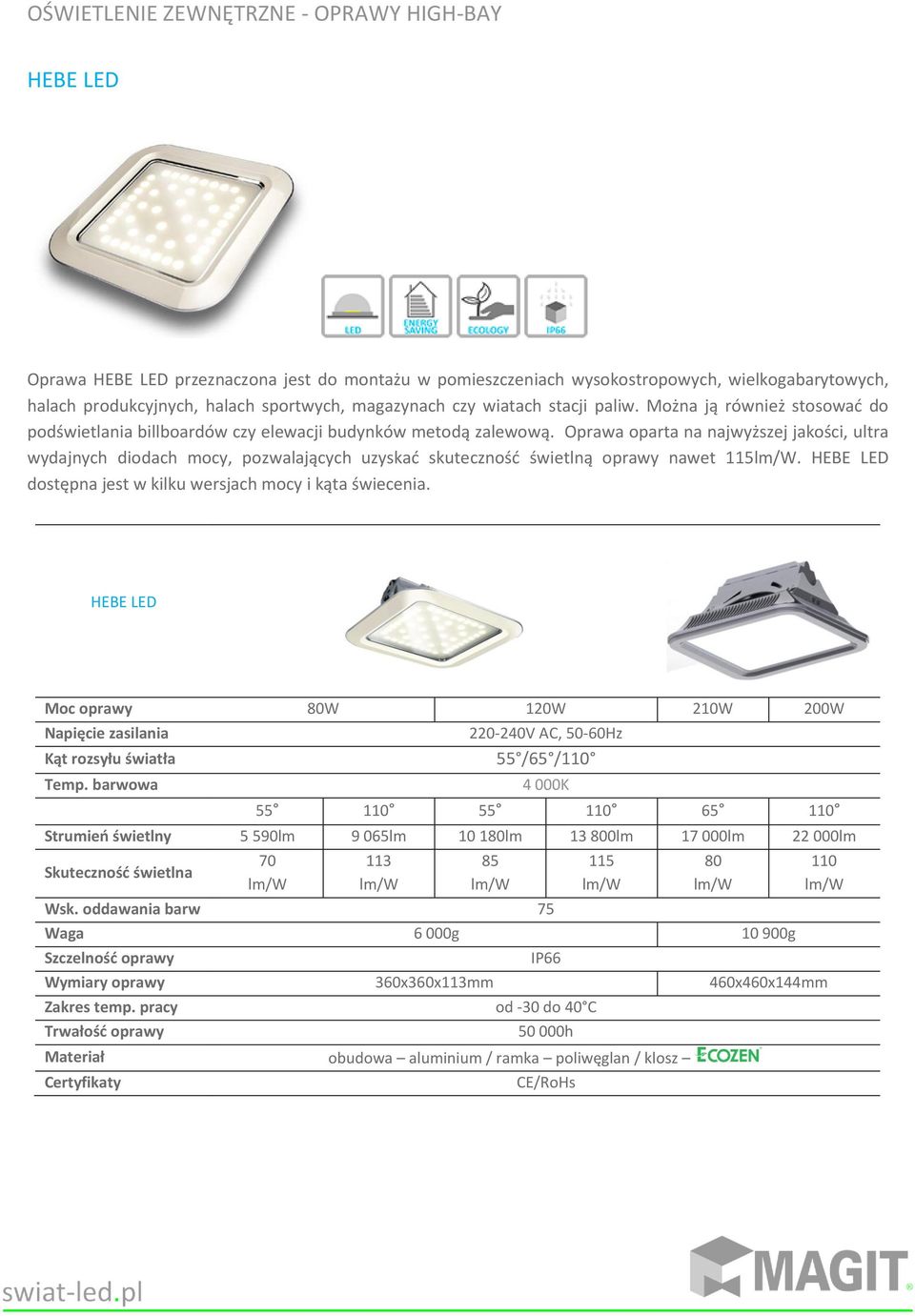

13 OŚWIETLENIE ZEWNĘTRZNE - OPRAWY HIGH-BAY HEBE LED Oprawa HEBE LED przeznaczona jest do montażu w pomieszczeniach wysokostropowych, wielkogabarytowych, halach produkcyjnych, halach sportwych, magazynach czy wiatach stacji paliw. Można ją również stosować do podświetlania billboardów czy elewacji budynków metodą zalewową. Oprawa oparta na najwyższej jakości, ultra wydajnych diodach mocy, pozwalających uzyskać skuteczność świetlną oprawy nawet 115. HEBE LED dostępna jest w kilku wersjach mocy i kąta świecenia. HEBE LED Moc oprawy 80W 120W 210W 200W Kąt rozsyłu światła 55 /65 / K Strumień świetlny 5 590lm 9 065lm lm lm lm lm Wsk. oddawania barw Waga 6 000g g Szczelność oprawy 360x360x113mm 460x460x144mm IP66 Zakres temp. pracy od -30 do 40 C obudowa aluminium / ramka poliwęglan / klosz 110

14 OŚWIETLENIE ZEWNĘTRZNE - OPRAWY HIGH-BAY HELIUM LED Seria Helium LED to ultra nowoczesne oprawy zwieszakowe typu high-bay, przeznaczone do montażu w halach produkcyjnych i innych obiektach wielkogabarytowych o niestandardowych warunkach pracy (wysoka temperatura, wysoki stopień zapylania, itp.), takich jak stocznie, huty, walcownie, itp.. Oprawa wyróżnia się świetnym designem, aktywnym systemem chłodzenia i samoczyszczenia oraz bardzo wysoką skutecznością świetlną, dzięki czemu można ją zastosować zarówno w hipermarkecie jaki i fabryce o ciężkich warunkach pracy. HELIUM LED Moc oprawy 60W 80W 110W 130W 230W 430W V AC, 50-60Hz Kąt rozsyłu światła 30 /45 /60 15 /30 / K 5 300K Strumień świetlny 4 500lm 6 000lm 8 250lm lm lm lm Wsk. oddawania barw 75 Chłodzenie pasywne aktywne Waga 6 500g 6 500g 6 800g 4 300g 4 300g g Szczelność oprawy ø400x353 mm ø400x353 mm ø400x378 mm IP66 ø400x311 mm ø400x311 mm ø384x340 mm Typowe wysokości 5m 5-10m 10m 10-15m 15m 15-20m Typowe wysokości od -30 do 50 C obudowa aluminium / ramka poliwęglan

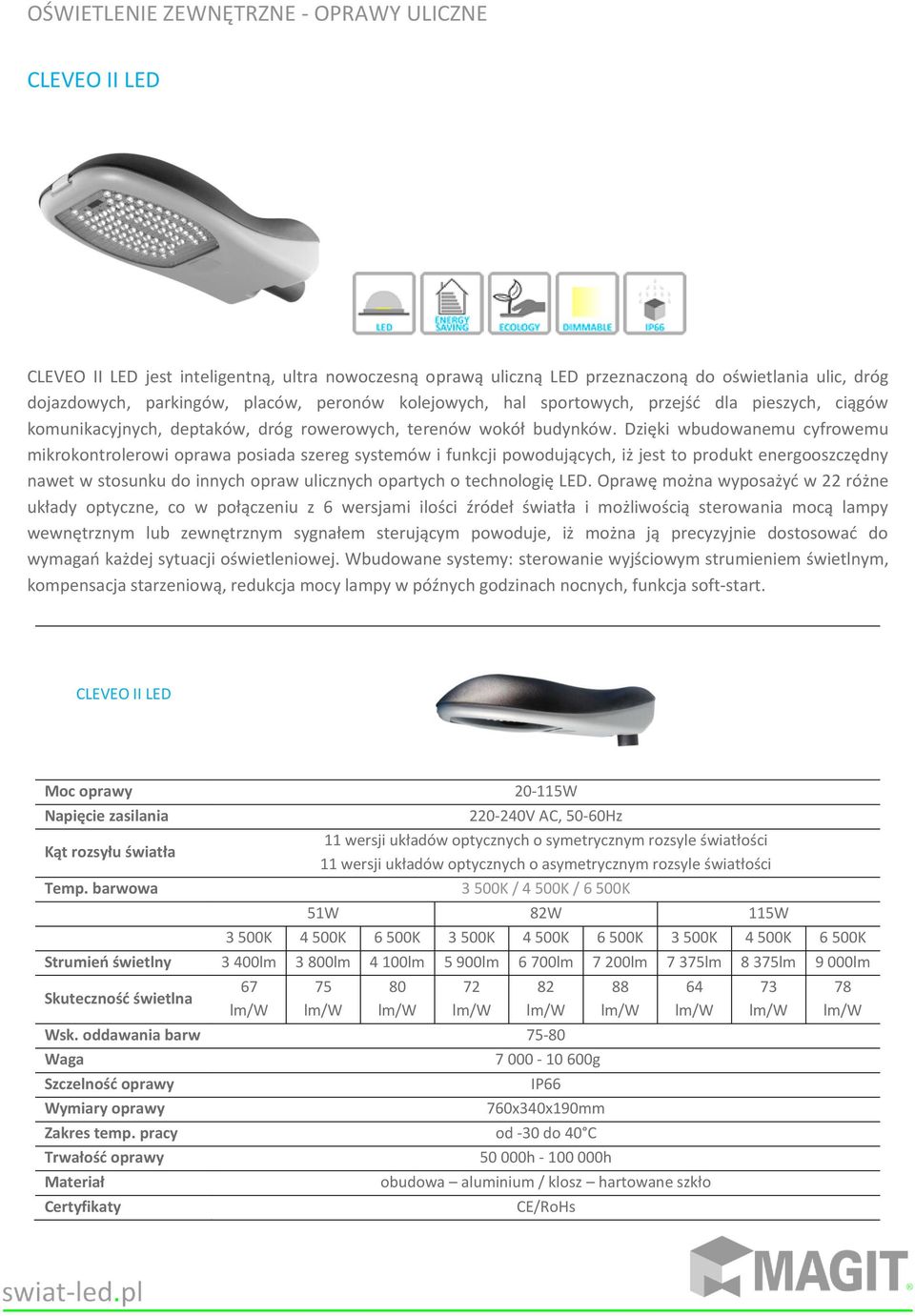

15 OŚWIETLENIE ZEWNĘTRZNE - OPRAWY ULICZNE CLEVEO II LED CLEVEO II LED jest inteligentną, ultra nowoczesną oprawą uliczną LED przeznaczoną do oświetlania ulic, dróg dojazdowych, parkingów, placów, peronów kolejowych, hal sportowych, przejść dla pieszych, ciągów komunikacyjnych, deptaków, dróg rowerowych, terenów wokół budynków. Dzięki wbudowanemu cyfrowemu mikrokontrolerowi oprawa posiada szereg systemów i funkcji powodujących, iż jest to produkt energooszczędny nawet w stosunku do innych opraw ulicznych opartych o technologię LED. Oprawę można wyposażyć w 22 różne układy optyczne, co w połączeniu z 6 wersjami ilości źródeł światła i możliwością sterowania mocą lampy wewnętrznym lub zewnętrznym sygnałem sterującym powoduje, iż można ją precyzyjnie dostosować do wymagań każdej sytuacji oświetleniowej. Wbudowane systemy: sterowanie wyjściowym strumieniem świetlnym, kompensacja starzeniową, redukcja mocy lampy w późnych godzinach nocnych, funkcja soft-start. CLEVEO II LED Moc oprawy W Kąt rozsyłu światła 11 wersji układów optycznych o symetrycznym rozsyle światłości 11 wersji układów optycznych o asymetrycznym rozsyle światłości 3 500K / 4 500K / 6 500K 51W 82W 115W 3 500K 4 500K 6 500K 3 500K 4 500K 6 500K 3 500K 4 500K 6 500K Strumień świetlny 3 400lm 3 800lm 4 100lm 5 900lm 6 700lm 7 200lm 7 375lm 8 375lm 9 000lm Wsk. oddawania barw Waga Szczelność oprawy g IP66 760x340x190mm Zakres temp. pracy od -30 do 40 C h obudowa aluminium / klosz hartowane szkło 73 78
