1

2 LED High Technology to wieloletnia tradycja oraz doświadczenie w zakresie sprzedaży i dystrybucji oświetlenia LED. Doskonale zdajemy sobie sprawę z korzyści jakie płyną ze stosowania innowacyjnych systemów oświetleniowych w strefach przemysłowych. Posiadamy w swojej ofercie rozwiązania dedykowane do takich pomieszczeń jak: biura, hale produkcyjne, magazyny, sklepy, hurtownie czy obiekty użyteczności publicznej. Dzięki zastosowaniu najnowszych technologii, rozwiniętym parkom maszynowym oraz sprawnej produkcji jesteśmy w stanie konkurować z najlepszymi specjalistami na polskim rynku oświetlenia. Oferujemy doradztwo oraz pełen pakiet w zakresie przed i po sprzedażowym, a także serwis opraw przemysłowych. Trwałość oświetlenia W przypadku wyjątkowo długiego użytkowania oświetlenia istotnym czynnikiem jest jakość oraz trwałość zastosowanych systemów. Oprawy przemysłowe, które świecą przeciętnie 8-10 godzin dziennie muszą spełniać najwyższe kryteria wytrzymałości. Produkty LED słabej jakości tracą strumień świetlny w miarę upływu czasu, a to negatywnie wpływa na stabilność i jakość światła. Oprawy LED z naszej oferty mają znikomy spadek strumienia świetlnego w trakcie używania i cieszą się dzięki temu wysokim stopniem niezawodności. Zastosowane w naszych oprawach diody to sprawdzone źródła światła, które pracują niezawodnie nawet do godzin pracy. Charakteryzują się bardzo wysoką skutecznością świetlną, przeciętnie, znacznie powyżej 90 lm/w. Efektywne oddawanie barw Proponowane rozwiązanie oświetleniowe i oprawy LED cechują się wysokim współczynnikiem oddawania barw CRI (z ang. colour rendering index). Z punktu widzenia użytkownika jest to jeden z najbardziej istotnych parametrów wpływających na jakość oświetlenia oraz precyzyjność oddawania barw przedmiotów. Dlatego źródła światła o jak najwyższym współczynniku Ra dają bardziej przyjemne i naturalne światło. Popraw komfort widzenia z LED! Oprawy LED z naszej oferty posiadają do 15% lepszy wskaźnik oddawania barw niż wymagają tego obecne normy oświetlenia przemysłowego, dlatego korzystnie wpływają na efektywność i jakość wykonywanej pracy! Lepsze światło to... Przede wszystkim większa wydajność pracowników. Poprawiając środowisko pracy polepszamy efektywność personelu, w szczególności doświadczonych i wymagających pracowników. Lepsze oświetlenie ma korzystny wpływ na poprawę jakości pracy przez zmniejszenie liczby błędów oraz zwiększenie szybkości wykonywania zadań powierzonych naszemu personelowi. Właściwe oświetlenie wpływa na lepsze samopoczucie oraz poprawia koncentrację, dlatego bardzo istotne jest, aby zostało dobrane z największą starannością. Jakie oszczędności? Oświetlenie to około 20% kosztów całkowitego zużycia energii elektrycznej w zakładach. Zastosowanie nowoczesnych systemów oświetleniowych opartych na technologii LED, pozwala na znaczne zredukowanie wydatków związanych z oświetleniem. Produkty LED to przede wszystkim: żywotność 10 razy dłuższa od tradycyjnych źródeł światła, oszczędności płynące z niskiego poboru mocy (nawet do 75%), ekologiczny sposób na oświetlenie przestrzeni użytkowych, ogromny potencjał rozwojowy. 2

3 Wymienny zasilacz LED IP65 Wysokiej jakości zasilacz marki Meanwell. Zaprojektowany z myślą o łatwym demontażu i szybkiej wymianie w razie konieczności. Uniwersalny montaż Możliwość zainstalowania w każdej hali na wytrzymałym, metalowym łańcuszku dostępnym z lampą. Aluminiowy korpus Odporny na wstrząsy i czynniki zewnętrzne korpus wydajnie odprowadza wysoką temperaturę. Nowoczesny i wydajny radiator Skuteczne odprowadzanie nadmiaru ciepła, pozwalające zmaksymalizować okres pracy oprawy HIGH BAY! Wysoka wydajność Znikomy spadek strumienia świetlnego wraz z czasem użytkowania oprawy gwarantuje pewne i stabilne natężenie światła! Energooszczędne i super wydajne moduły LED Projekt amerykańskiej firmy Bridgelux to gwarancja światła najwyższej jakości! High Bay LED Zalety Oszczędności nawet do 70% Diody LED najwyższej jakości Bridgelux (USA) Duża intensywność światła! Wierne oddawanie barw wysokie CRI (>75) 2 letnia gwarancja na całą oprawę Normy certyfikacyjne UE i nie tylko Gwarantowana szczelność na poziomie IP65 Wysoko kultura pracy efektywność świetlna Długa żywotność diod (powyżej godzin) W przypadku uszkodzenia, brak konieczności ewakuacji Ekologiczne oświetlenie przyjazne środowisku Odporność na wstrząsy oraz wysokie różnice temperatury otoczenia pracy oprawy Zastosowanie: Magazyny Hale produkcyjne Warsztaty samochodowe Chłodnie Centra konferencyjne Zadaszone place i obszary przemysłowe 3

4 Sugerowany zamiennik dla lamp HB metalohalogenkowych (HID) o mocy W High Bay LED 120 W Standard 280 mm Komponenty: 120 mm 90 mm 350 mm 140 mm C 500 mm 100lm/W 70% INDEKS LWL-AL-120W-BZ W BARWA ŚWIATŁA K 6500 K STRUMIEŃ ŚWIETLNY lm CRI > 75 STOPIEŃ IP IP65 ŻYWOTNOŚĆ DIOD > H 230 V AC WAGA 4,5 kg Lampa typu High Bay o mocy 120 W, dostępna jest w białej zimnej barwie światła. Posiada szeroki 95 kąt rozproszenia światła oraz zainstalowane 3 niezależne moduły LED marki Bridgelux o mocy 40 W/szt z dodatkową soczewką, która skutecznie rozprasza światło. Korpus lampy wykonany jest z aluminium w kolorze srebrnym. Lampa dodatkowo wyposażona jest w specjalny dyfuzor zapobiegający nadmiernemu nagrzewaniu się modułów LED. Montaż na łańcuszek zaczepowy podwieszany pod sufitem. 4 High Bay LED Premium PIR IR 50 % Dostępne są wersje opraw przemysłowych z nowoczesnymi systemami zarządzania i sterowania światłem np. czujnikiem ruchu, sterowaniem bezprzewodowym, współpracujące ze ściemniaczami itp.

5 Sugerowany zamiennik dla lamp HB metalohalogenkowych (HID) o mocy W High Bay LED 150 W Standard 280 mm 90 mm Komponenty: 180 mm 410 mm 140 mm C 500 mm 100lm/W 70% INDEKS LWL-AL-150W-BZ W BARWA ŚWIATŁA K K STRUMIEŃ ŚWIETLNY lm CRI > 75 STOPIEŃ IP IP65 ŻYWOTNOŚĆ DIOD > H 230 V AC WAGA 5,6 kg Lampa typu High Bay o mocy 150 W, dostępna jest w białej zimnej barwie światła. Posiada szeroki 95 kąt rozproszenia światła oraz zainstalowane 3 niezależne moduły LED marki Bridgelux o mocy 50 W/szt z dodatkową soczewką, która skutecznie rozprasza światło. Korpus lampy wykonany jest z aluminium w kolorze srebrnym. Lampa dodatkowo wyposażona jest w specjalny dyfuzor zapobiegający nadmiernemu nagrzewaniu się modułów LED. Montaż na łańcuszek zaczepowy podwieszany pod sufitem. High Bay LED Premium PIR IR 50 % Dostępne są wersje opraw przemysłowych z nowoczesnymi systemami zarządzania i sterowania światłem np. czujnikiem ruchu, sterowaniem bezprzewodowym, współpracujące ze ściemniaczami itp. 5

6 Sugerowany zamiennik dla lamp HB metalohalogenkowych (HID) o mocy 400W i powyżej High Bay LED 280 mm 180 W Standard 90 mm Komponenty: 260 mm 490 mm 140 mm C 500 mm 100lm/W 70% INDEKS LWL-AL-180W-BZ W BARWA ŚWIATŁA 6000 K K STRUMIEŃ ŚWIETLNY lm CRI > 75 STOPIEŃ IP IP65 ŻYWOTNOŚĆ DIOD > H 230 V AC WAGA 6,3 kg Lampa typu High Bay o mocy 180 W, dostępna jest w białej zimnej barwie światła. Posiada szeroki 95 kąt rozproszenia światła oraz zainstalowane 3 niezależne moduły LED marki Bridgelux o mocy 60 W/szt z dodatkową soczewką, która skutecznie rozprasza światło. Korpus lampy wykonany jest z aluminium w kolorze srebrnym. Lampa dodatkowo wyposażona jest w specjalny dyfuzor zapobiegający nadmiernemu nagrzewaniu się modułów LED. Montaż na łańcuszek zaczepowy podwieszany pod sufitem. 6 High Bay LED Premium PIR IR 50 % Dostępne są wersje opraw przemysłowych z nowoczesnymi systemami zarządzania i sterowania światłem np. czujnikiem ruchu, sterowaniem bezprzewodowym, współpracujące ze ściemniaczami itp.

7 Sugerowany zamiennik dla lamp HB metalohalogenkowych (HID) o mocy 400W i powyżej High Bay LED 200 W Standard 280 mm 180 mm 90 mm 410 mm Komponenty: 140 mm C 500 mm 100lm/W 70% INDEKS LWL-AL-200W-BZ W BARWA ŚWIATŁA 6000 K K STRUMIEŃ ŚWIETLNY lm CRI > 75 STOPIEŃ IP IP65 ŻYWOTNOŚĆ DIOD > H 230 V AC WAGA 7 kg Lampa typu High Bay o mocy 20 0 W, dostępna jest w białej zimnej barwie światła. Posiada szeroki 95 kąt rozproszenia światła oraz zainstalowane 4 niezależne moduły LED marki Bridgelux o mocy 50 W/szt z dodatkową soczewką, która skutecznie rozprasza światło. Korpus lampy wykonany jest z aluminium w kolorze srebrnym. Lampa dodatkowo wyposażona jest w specjalny dyfuzor zapobiegający nadmiernemu nagrzewaniu się modułów LED. Montaż na łańcuszek zaczepowy podwieszany pod sufitem. High Bay LED Premium PIR IR 50 % Dostępne są wersje opraw przemysłowych z nowoczesnymi systemami zarządzania i sterowania światłem np. czujnikiem ruchu, sterowaniem bezprzewodowym, współpracujące ze ściemniaczami itp. 7

8 8

9 Dbajmy o środowisko! Świetlówki LED wykonane są z materiałów ekologicznych i bezpiecznych dla środowiska naturalnego, bez rtęci i ołowiu. Świetlówki LED SMD typu T8 Idealnie pasują do standardowych opraw, jako zamiennik tradycyjnych świetlówek fluorescencyjnych T8. Dwie wersje klosza Świetlówka transparentna i mleczna. LED SMD 2835 Niskie zużycie energii, długa żywotność, wysoka efektywność świetlna diod. Świetlówki LED Zalety Oszczędność w zakresie 50%-75% Wysoka intensywność światła! Normy certyfikacyjne UE i nie tylko Ekologiczne oświetlenie przyjazne środowisku W przypadku uszkodzenia oprawy, nie ma konieczności ewakuacji pomieszczenia Brak substancji szkodliwych m.in. rtęci i ołowiu Długa żywotność diod (>35000 godzin) Odporność na wstrząsy, brak elementów szklanych Dostępne jako zamiennik standardowych lamp fluorescencyjnych typu T8 Zastosowanie: Sklepy, magazyny Hale ekspozycyjne Tunele, garaże Warsztaty samochodowe Centra konferencyjne Zadaszone place i obszary przemysłowe 9

10 Zamiennik tradycyjnej świetlówki T8/18W/60 Świetlówki LED SMD 10W/600 Standard Świetlówka LED o mocy 10 W dostępna jest w dwóch barwach: neutralnej lub białej zimnej. Posiada szeroki 120 kąt rozproszenia światła oraz zainstalowane 48 diody LED SMD typu 2835 o wysokiej skuteczności świetlnej >90 lm/w. 590 mm 30 mm 605 mm 50% C 90 lm/w G13 BARWA ŚWIATŁA* TYP KLOSZA STRUMIEŃ ŚWIETLNY ŻYWOTNOŚĆ DIOD CRI (Ra) TEMP. PRACY KĄT ŚWIECENIA GWARANCJA T8/LED/10W/60/NW/ STANDARD (INDEKS ZAR-SL-T8/06-40K-01) 10 W K TRANSPARENT** >950 lm > h >70 ~45 C 230 V AC lata T8/LED/10W/60/NW/ STANDARD (INDEKS ZAR-SL-T8/06-40K-02) 10 W K MLECZNY >850 lm > h >70 ~45 C 230 V AC lata T8/LED/10W/60/CW/ STANDARD (INDEKS ZAR-SL-T8/06-60K-01) 10 W K TRANSPARENT** >950 lm > h >70 ~45 C 230 V AC lata T8/LED/10W/60/CW/ STANDARD (INDEKS ZAR-SL-T8/06-60K-02) 10 W K MLECZNY >850 lm > h >70 ~45 C 230 V AC lata * Dostępne są produkty w temperaturze barwowej K (WW) na zamówienie ** Produkt dostępny na zamówienie 10

11 Zamiennik tradycyjnej świetlówki T8/18W/60 Świetlówki LED SMD 10W/600 Premium Świetlówka LED o mocy 10 W dostępna jest w dwóch barwach: neutralnej lub białej zimnej. Posiada szeroki 150 kąt rozproszenia światła oraz zainstalowane 48 diody LED SMD typu 2835 o wysokiej skuteczności świetlnej >95 lm/w. 590 mm 30 mm 605 mm C 95 lm/w G13 60% BARWA ŚWIATŁA* TYP KLOSZA STRUMIEŃ ŚWIETLNY ŻYWOTNOŚĆ DIOD CRI (Ra) TEMP. PRACY KĄT ŚWIECENIA GWARANCJA T8/LED/10W/60/NW/ PREMIUM (INDEKS ZAR-SL-T8/06-40K-03) 10 W K TRANSPARENT** >1 100 lm > h >80 ~45 C 230 V AC lata T8/LED/10W/60/NW/ PREMIUM (INDEKS ZAR-SL-T8/06-40K-04) 10 W K MLECZNY >950 lm > h >80 ~45 C 230 V AC lata T8/LED/10W/60/CW/ PREMIUM (INDEKS ZAR-SL-T8/06-60K-03) 10 W K TRANSPARENT** >1 100 lm > h >80 ~45 C 230 V AC lata T8/LED/10W/60/CW/ PREMIUM (INDEKS ZAR-SL-T8/06-60K-04) 10 W K MLECZNY >950 lm > h >80 ~45 C 230 V AC lata * Dostępne są produkty w temperaturze barwowej K (WW) na zamówienie ** Produkt dostępny na zamówienie 11

12 Zamiennik tradycyjnej świetlówki T8/18W/60 Świetlówki LED SMD 10W/600 High Premium Produkt specjalny inwestycyjny dostępny na zamówienie Świetlówka LED o mocy 10 W dostępna jest w dwóch barwach: neutralnej lub białej zimnej. Posiada szeroki 150 kąt rozproszenia światła oraz zainstalowane 48 diody LED SMD typu 2835 o wysokiej skuteczności świetlnej >95 lm/w. 590 mm 30 mm 605 mm 70% C 95 lm/w G13 BARWA ŚWIATŁA* TYP KLOSZA STRUMIEŃ ŚWIETLNY ŻYWOTNOŚĆ DIOD CRI (Ra) TEMP. PRACY KĄT ŚWIECENIA GWARANCJA T8/LED/10W/60/NW/ HIGH PREMIUM (INDEX ZAR-SL-T8/06-40K-05) 10 W K TRANSPARENT >1 100 lm > h >80 ~45 C 230 V AC lata T8/LED/10W/60/NW/ HIGH PREMIUM ( INDEX ZAR-SL-T8/06-40K-06) 10 W K MLECZNY >950 lm > h >80 ~45 C 230 V AC lata T8/LED/10W/60/CW/ HIGH PREMIUM (INDEX ZAR-SL-T8/06-60K-05) 10 W K TRANSPARENT >1 100 lm > h >80 ~45 C 230 V AC lata T8/LED/10W/60/CW/ HIGH PREMIUM (INDEX ZAR-SL-T8/06-60K-06) 10 W K MLECZNY >950 lm > h >80 ~45 C 230 V AC lata * Dostępne są produkty w temperaturze barwowej K (WW) na zamówienie 12

13 Zamiennik tradycyjnej świetlówki T8/36W/120 Świetlówki LED SMD 18W/1200 Standard Świetlówka LED o mocy 18 W dostępna jest w dwóch barwach: neutralnej lub białej zimnej. Posiada szeroki 120 kąt rozproszenia światła oraz zainstalowane 96 diody LED SMD typu 2835 o wysokiej skuteczności świetlnej >90 lm/w mm 30 mm 1214 mm C 90 lm/w G13 50% BARWA ŚWIATŁA* TYP KLOSZA STRUMIEŃ ŚWIETLNY ŻYWOTNOŚĆ DIOD CRI (Ra) TEMP. PRACY KĄT ŚWIECENIA GWARANCJA T8/LED/18W/120/NW/ STANDARD (INDEKS ZAR-SL-T8/12-40K-01) 18 W K TRANSPARENT** >1 650 lm > h >70 ~45 C 230 V AC lata T8/LED/18W/120/NW/ STANDARD (INDEKS ZAR-SL-T8/12-40K-02) 18 W K MLECZNY >1 550 lm > h >70 ~45 C 230 V AC lata T8/LED/18W/120/CW/ STANDARD (INDEKS ZAR-SL-T8/12-60K-01) 18 W K TRANSPARENT** >1 650 lm > h >70 ~45 C 230 V AC lata T8/LED/18W/120/CW/ STANDARD (INDEKS ZAR-SL-T8/12-60K-02) 18 W K MLECZNY >1 550 lm > h >70 ~45 C 230 V AC lata * Dostępne są produkty w temperaturze barwowej K (WW) na zamówienie ** Produkt dostępny na zamówienie 13

14 Zamiennik tradycyjnej świetlówki T8/36W/120 Świetlówki LED SMD 18W/1200 Premium Świetlówka LED o mocy 18 W dostępna jest w dwóch barwach: neutralnej lub białej zimnej. Posiada szeroki 150 kąt rozproszenia światła oraz zainstalowane 96 diody LED SMD typu 2835 o wysokiej skuteczności świetlnej >95 lm/w mm 30 mm 1214 mm 60% C 95 lm/w G13 BARWA ŚWIATŁA* TYP KLOSZA STRUMIEŃ ŚWIETLNY ŻYWOTNOŚĆ DIOD CRI (Ra) TEMP. PRACY KĄT ŚWIECENIA GWARANCJA T8/LED/18W/120/NW/ PREMIUM (INDEKS ZAR-SL-T8/12-40K-03) 18W 4000 K TRANSPARENT** >1 980 lm > h >80 ~45 C 230 V AC lata T8/LED/18W/120/NW/ PREMIUM (INDEKS ZAR-SL-T8/12-40K-04) 18W 4000 K MLECZNY >1 710 lm > h >80 ~45 C 230 V AC lata T8/LED/18W/120/CW/ PREMIUM (INDEKS ZAR-SL-T8/12-60K-03) 18W 6000 K TRANSPARENT** >1 980 lm > h >80 ~45 C 230 V AC lata T8/LED/18W/120/CW/ PREMIUM (INDEKS ZAR-SL-T8/12-60K-04) 18W 6000 K MLECZNY >1 710 lm > h >80 ~45 C 230 V AC lata * Dostępne są produkty w temperaturze barwowej K (WW) na zamówienie ** Produkt dostępny na zamówienie 14

15 Zamiennik tradycyjnej świetlówki T8/36W/120 Świetlówki LED SMD 18W/1200 High Premium Produkt specjalny inwestycyjny dostępny na zamówienie Świetlówka LED o mocy 18 W dostępna jest w dwóch barwach: neutralnej lub białej zimnej. Posiada szeroki 150 kąt rozproszenia światła oraz zainstalowane 96 diody LED SMD typu 2835 o wysokiej skuteczności świetlnej >95 lm/w mm 30 mm 1214 mm C 95 lm/w G13 70% BARWA ŚWIATŁA* TYP KLOSZA STRUMIEŃ ŚWIETLNY ŻYWOTNOŚĆ DIOD CRI (Ra) TEMP. PRACY KĄT ŚWIECENIA GWARANCJA T8/LED/18W/120/NW/ HIGH PREMIUM (INDEKS ZAR-SL-T8/12-40K-05) 18W 4000K TRANSPARENT >1980 lm > h >80 ~45 C 230 V AC lata T8/LED/18W/120/NW/ HIGH PREMIUM (INDEKS ZAR-SL-T8/12-40K-06) 18W 4000K MLECZNY >1710 lm > h >80 ~45 C 230 V AC lata T8/LED/18W/120/CW/ HIGH PREMIUM (INDEKS ZAR-SL-T8/12-60K-05) 18W 6000K TRANSPARENT >1980 lm > h >80 ~45 C 230 V AC lata T8/LED/18W/120/CW/ HIGH PREMIUM (INDEKS ZAR-SL-T8/12-60K-06) 18W 6000K MLECZNY >1710 lm > h >80 ~45 C 230 V AC lata * Dostępne produkty w temperaturze barwowej K (WW) na zamówienie 15

16 Zamiennik tradycyjnej świetlówki T8/58W/150 Świetlówki LED SMD 22W/1500 Standard Świetlówka LED o mocy 22 W dostępna jest w dwóch barwach: neutralnej lub białej zimnej. Posiada szeroki 120 kąt rozproszenia światła oraz zainstalowane 120 diody LED SMD typu 2835 o wysokiej skuteczności świetlnej >90 lm/w mm 30 mm 1506 mm 60% C 90 lm/w G13 BARWA ŚWIATŁA* TYP KLOSZA STRUMIEŃ ŚWIETLNY ŻYWOTNOŚĆ DIOD CRI (Ra) TEMP. PRACY KĄT ŚWIECENIA GWARANCJA T8/LED/22W/150/NW/ STANDARD (INDEKS ZAR-SL-T8/15-40K-01) 22 W K TRANSPARENT** >2 050 lm > h >70 ~45 C 230 V AC lata T8/LED/22W/150/NW/ STANDARD (INDEKS ZAR-SL-T8/15-40K-02) 22 W K MLECZNY >1 950 lm > h >70 ~45 C 230 V AC lata T8/LED/22W/150/CW/ STANDARD (INDEKS ZAR-SL-T8/15-60K-01) 22 W K TRANSPARENT** >2 050 lm > h >70 ~45 C 230 V AC lata T8/LED/22W/150/CW/ STANDARD (INDEKS ZAR-SL-T8/15-60K-02) 22 W K MLECZNY >1 950 lm > h >70 ~45 C 230 V AC lata * Dostępne są produkty w temperaturze barwowej K (WW) na zamówienie ** Produkt dostępny na zamówienie 16

17 Zamiennik tradycyjnej świetlówki T8/58W/150 Świetlówki LED SMD 22W/1500 Premium Świetlówka LED o mocy 22 W dostępna jest w dwóch barwach: neutralnej lub białej zimnej. Posiada szeroki 150 kąt rozproszenia światła oraz zainstalowane 120 diody LED SMD typu 2835 o wysokiej skuteczności świetlnej >95 lm/w mm 30 mm 1506 mm C 95 lm/w G13 70% BARWA ŚWIATŁA* TYP KLOSZA STRUMIEŃ ŚWIETLNY ŻYWOTNOŚĆ DIOD CRI (Ra) TEMP. PRACY KĄT ŚWIECENIA GWARANCJA T8/LED/22W/150/NW/ PREMIUM (INDEKS ZAR-SL-T8/15-40K-03) 22W 4000 K TRANSPARENT** >2 420 lm > h >80 ~45 C 230 V AC lata T8/LED/22W/150/NW/ PREMIUM (INDEKS ZAR-SL-T8/15-40K-04) 22W 4000 K MLECZNY >2 090 lm > h >80 ~45 C 230 V AC lata T8/LED/22W/150/CW/ PREMIUM (INDEKS ZAR-SL-T8/15-60K-03) 22W 6000 K TRANSPARENT** >2 420 lm > h >80 ~45 C 230 V AC lata T8/LED/22W/150/CW/ PREMIUM (INDEKS ZAR-SL-T8/15-60K-04) 22W 6000 K MLECZNY >2 090 lm > h >80 ~45 C 230 V AC lata * Dostępne są produkty w temperaturze barwowej K (WW) na zamówienie ** Produkt dostępny na zamówienie 17

18 Zamiennik tradycyjnej świetlówki T8/58W/150 Świetlówki LED SMD 22W/1500 High Premium Produkt specjalny inwestycyjny dostępny na zamówienie Świetlówka LED o mocy 22 W dostępna jest w dwóch barwach: neutralnej lub białej zimnej. Posiada szeroki 150 kąt rozproszenia światła oraz zainstalowane 120 diody LED SMD typu 2835 o wysokiej skuteczności świetlnej >95 lm/w mm 30 mm 1506 mm 75% C 95 lm/w G13 BARWA ŚWIATŁA* TYP KLOSZA STRUMIEŃ ŚWIETLNY ŻYWOTNOŚĆ DIOD CRI (Ra) TEMP. PRACY KĄT ŚWIECENIA GWARANCJA T8/LED/22W/150/NW/ HIGH PREMIUM (INDEX ZAR-SL-T8/15-40K-05) 22 W K TRANSPARENT >2 420 lm > h >80 ~45 C 230 V AC lata T8/LED/22W/150/NW/ HIGH PREMIUM (INDEX ZAR-SL-T8/15-40K-06) 22 W K MLECZNY >2 090 lm > h >80 ~45 C 230 V AC lata T8/LED/22W/150/CW/ HIGH PREMIUM (INDEX ZAR-SL-T8/15-60K-05) 22 W K TRANSPARENT >2 420 lm > h >80 ~45 C 230 V AC lata T8/LED/22W/150/CW/ HIGH PREMIUM (INDEX ZAR-SL-T8/15-60K-06) 22 W K MLECZNY >2 090 lm > h >80 ~45 C 230 V AC lata * Dostępne są produkty w temperaturze barwowej K (WW) na zamówienie 18

19 Schemat instalacji świetlówki LED z zasilaniem jednostronnym, z balastem indukcyjnym Schemat połączeń w tradycyjnych oprawach Schemat połączeń LED balast indukcyjny 1. Usuń tradycyjną świetlówkę 2. Usuń balast indukcyjny 3. Zainstaluj świetlówkę LED Uwaga! Zasilanie w okablowaniu oprawy z jednej strony balast indukcyjny Schemat instalacji świetlówki LED z zasilaniem jednostronnym, z balastem elektronicznym Schemat połączeń w tradycyjnych oprawach Schemat połączeń LED balast elektroniczny 1. Usuń tradycyjną świetlówkę 2. Usuń balast elektroniczny 3. Zainstaluj świetlówkę LED Uwaga! Zasilanie w okablowaniu oprawy z jednej strony 19

20 Podsumowanie korzyści świetlówki LED SMD Standard Zamiennik tradycyjnej świetlówki T8 18 W/60, 36 W/120, 58 W/150 Premium Zamiennik tradycyjnej świetlówki T8 18 W/60, 36 W/120, 58 W/150 High Premium Zamiennik tradycyjnej świetlówki T8 18 W/60, 36 W/120, 58 W/ W/60 18 W/ W/ W/60 18 W/ W/ W/60 18 W/ W/150 BARWA ŚWIATŁA K lub K Klosz mleczny Klosz transparentny 850 lm 1550 lm 1950 lm 950 lm 1710 lm 2090 lm 950 lm 1710 lm 2090 lm 950 lm 1650 lm 2050 lm 1100 lm 1980 lm 2420 lm 1100 lm 1980 lm 2420 lm ŻYWOTNOŚĆ DIOD h h h CRI Ra > 70 Ra > 80 Ra > 80 KĄT ŚWIECENIA GWARANCJA 2 lata 3 lata 4 lata POTENCJALNE OSZCZĘDNOŚCI UŻYTKOWE* 50% 60% 60% 70% 70% 75% * Obliczenia na podstawie szacunkowych kosztów eksploatacji w okresie gwarancyjnym świetlówek LED SMD w porównaniu z tradycyjnymi świetlówkami T8 Zużycie energii tradycyjnej świetlówki T8 i świetlówek LED SMD 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% 100% oszczędność na poziomie 50-60% 50% 60% oszczędność na poziomie 60-70% 60% 70% oszczędność na poziomie 70-75% 70% 50% 40% 40% 30% 30% 25% 75% zużycie energii tradycyjnej świetlówki T8 zużycie energii świetlówki LED SMD Standard zużycie energii świetlówki LED SMD Premium zużycie energii świetlówki LED SMD High Premium 20

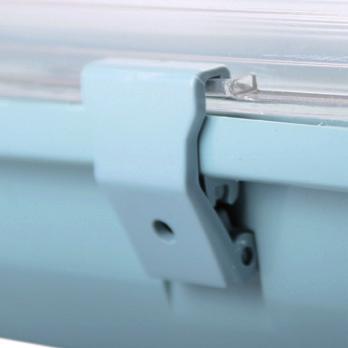

21 Ekologia! Oprawa wykonana z materiałów ekologicznych i bezpiecznych dla środowiska naturalnego. Brak rtęci i ołowiu. Dbajmy o środowisko! Trwały korpus Wstrząsoodporne materiały bez elementów szklanych. Pryzmatyczny klosz Jeszcze lepsze rozproszenie światła. Nawet przy małej mocy bardzo korzystne rezultaty świetlne. Oprawy świetlówkowe IP65 SLIM Zalety Oszczędności w zakresie 50%-75% Wysoka intensywność światła! Normy certyfikacyjne UE i nie tylko Gwarantowana szczelność na poziomie IP65 Brak substancji szkodliwych m.in. rtęci i ołowiu, w przypadku uszkodzenia oprawy nie ma konieczności ewakuacji Długa żywotność źródeł światła LED (> godzin) Odporność na wstrząsy, brak elementów szklanych Dostępne jako zamiennik standardowych opraw świetlówkowych ze źródłami liniowymi fluorescencyjnymi typu T8 Zastosowanie: Sklepy, magazyny Hale ekspozycyjne Tunele, garaże Warsztaty samochodowe Centra konferencyjne Zadaszone place i obszary przemysłowe 21

22 Zamiennik tradycyjnej oprawy świetlówkowej IP65 2 x 36 W Oprawa świetlówkowa SLIM IP65/1200 INDEKS LM-P12TS-02XT8-S1 W ofercie dostępna oprawa podwójna. Wykonana z trwałych oraz bezpiecznych materiałów, gwarantuje szczelność na poziomie IP65. Oprawa dodatkowo wyposażona w pryzmatyczny klosz, który zwiększa intensywność światła. Możliwość montażu na łańcuszku lub bezpośrednio do sufitu za pomocą wkrętów. 116 mm mm 900 mm 87 mm Na zamówienie zestawy ze świetlówkami LED SMD w wersji STANDARD, PREMIUM oraz HIGH PREMIUM 60% Wysoki stopień szczelności IP 65 zapewnia całkowitą ochronę przed wnikaniem pyłu. Praktyczna konstrukcja obudowy Łatwa i szybka wymiana źródła światła dzięki klipsowi montażowemu. Prosty i uniwersalny montaż Oprawy można montować na wkręty do konstrukcji sufitu lub podwieszać na wytrzymałym łańcuszku. 22

23 Objaśnienia katalogu 75% Potencjalne oszczędności użytkowe 150 Kąt rozproszenia świata 45 C 95 lm/w G13 Zakres temperatury pracy Klasa efektywności energetycznej Skuteczność świetlna Produkt bezpieczny, ekologiczny, brak substancji szkodliwych Liniowe źródło światła (świetlówka) typ trzonka G13 Oświetlenie z możliwością ściemniania Za nowe światło, które rozświetliło świat tak Komitet Noblowski podsumował nagrodę z dziedziny fizyki w 2014 r. Nagroda Nobla wyróżnia wynalazki, które dają najwięcej korzyści ludzkości, dlatego przyznano ją za opracowanie efektywnych diod emitujących niebieskie światło LED. PIR IR 50 % Kontakt Wyłącznik ruchowy PIR na podczerwień Wyłącznik zbliżeniowy IR na podczerwień Modułowy system sterujący mocą oświetlenia Design Sp. z o.o. Grunwaldzka 2A Głuchołazy NIP: PL tel fax Odkrycie niebieskich diod LED zrewolucjonizowało technologię oświetleniową. Tylko przez połączenie części składowych widma diod czerwonych, zielonych i niebieskich można wytworzyć prawdziwie białe światło w nowy, bardziej efektywny sposób. Dzięki diodom LED uzyskujemy trwalsze i efektywniejsze alternatywy dla tradycyjnych źródeł światła. Wiek XIX należał do żarówek, XXI wiek oświetlany będzie LED! Niniejszy katalog nie stanowi oferty w rozumieniu prawym i jest publikowany jedynie w celach informacyjnych. Design Sp. z o.o. zastrzega sobie prawo do zmiany oferty katalogowej. Design Sp. z o.o. zastrzega sobie prawo do zmian parametrów i technicznej charakterystyki prezentowanych produktów. Aktualne informacje na stronie internetowej lub biurze handlowym. 23

24 Inteligentne Systemy Oświetleniowe HLT Sp. z o.o. ul. Kolejowa Głuchołazy NIP: PL tel fax PARTNER HANDLOWY LED HIGH TECHNOLOGY
