1 SPRZĘT POMIAROWY Mierniki i akcesoria

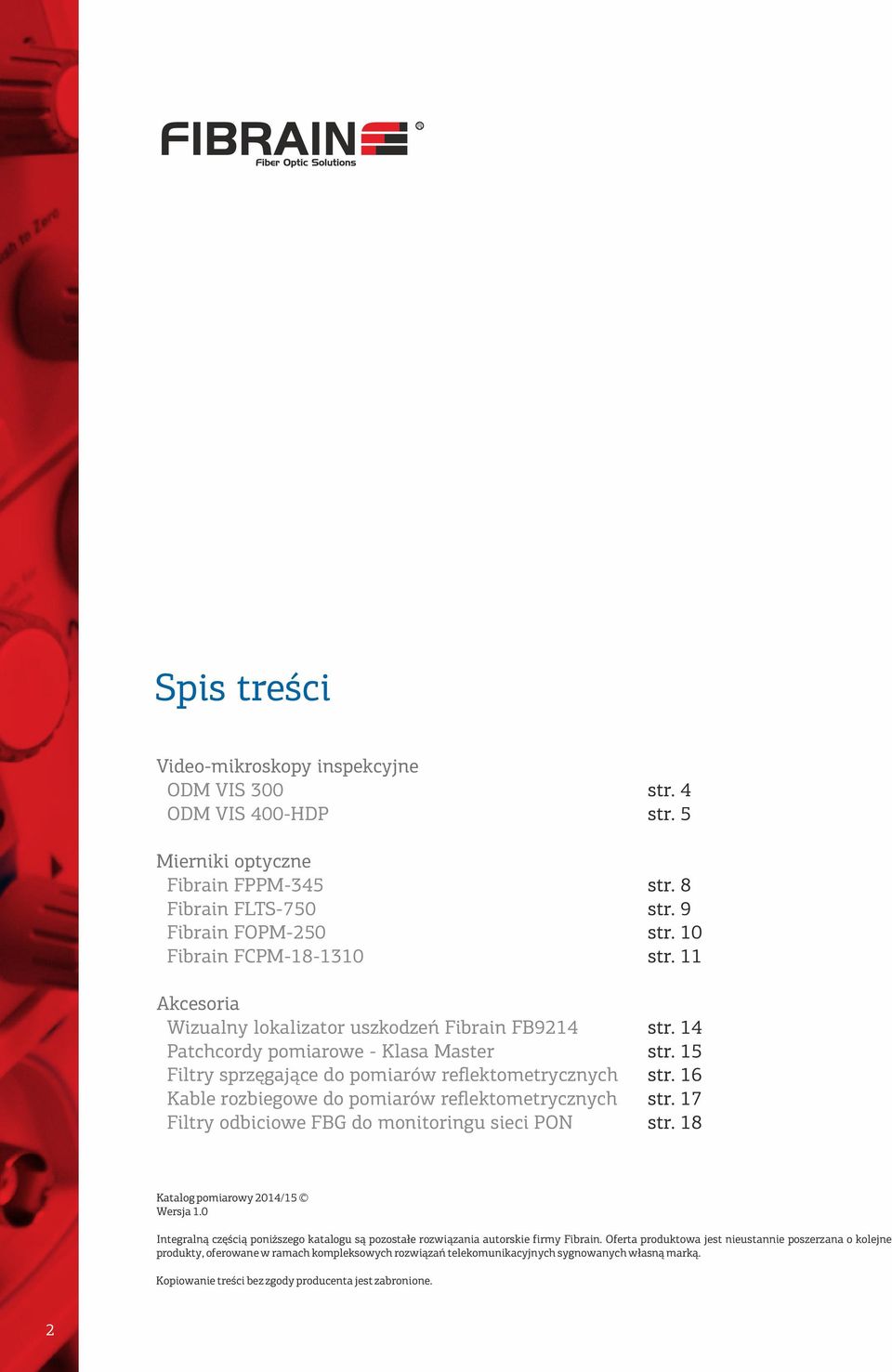

2 Spis treści Video-mikroskopy inspekcyjne ODM VIS 300 ODM VIS 400-HDP Mierniki optyczne Fibrain FPPM-345 Fibrain FLTS-750 Fibrain FOPM-250 Fibrain FCPM Akcesoria Wizuany okaizator uszkodzeń Fibrain FB9214 Patchcordy pomiarowe - Kasa Master Fitry sprzęgające do pomiarów refektometrycznych Kabe rozbiegowe do pomiarów refektometrycznych Fitry odbiciowe FBG do monitoringu sieci PON str. 4 str. 5 str. 8 str. 9 str. 10 str. 11 str. 14 str. 15 str. 16 str. 17 str. 18 Kataog pomiarowy 2014/15 Wersja 1.0 Integraną częścią poniższego kataogu są pozostałe rozwiązania autorskie firmy Fibrain. Oferta produktowa jest nieustannie poszerzana o koejne produkty, oferowane w ramach kompeksowych rozwiązań teekomunikacyjnych sygnowanych własną marką. Kopiowanie treści bez zgody producenta jest zabronione. 2

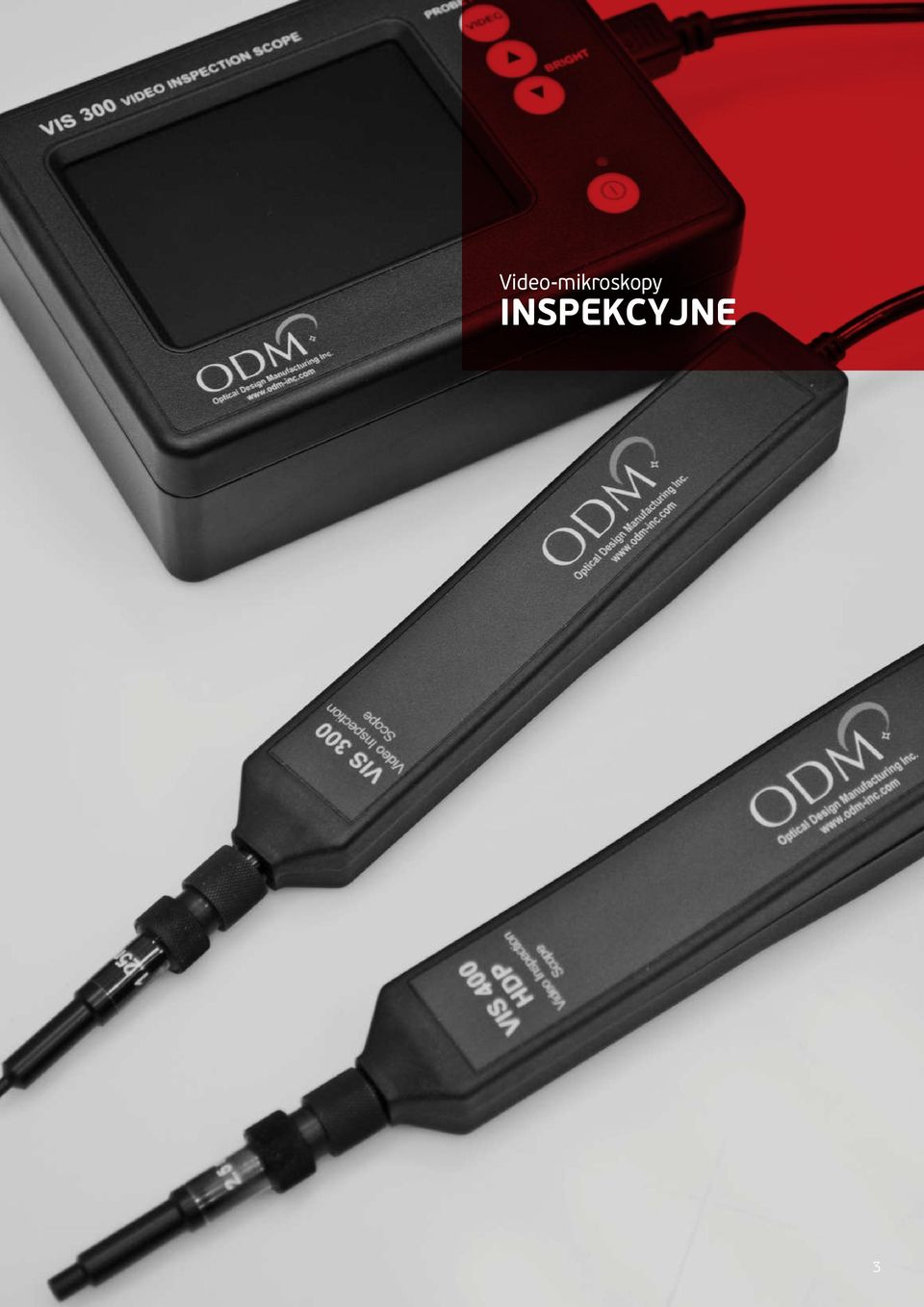

3 Video-mikroskopy INSPEKCYJNE 3

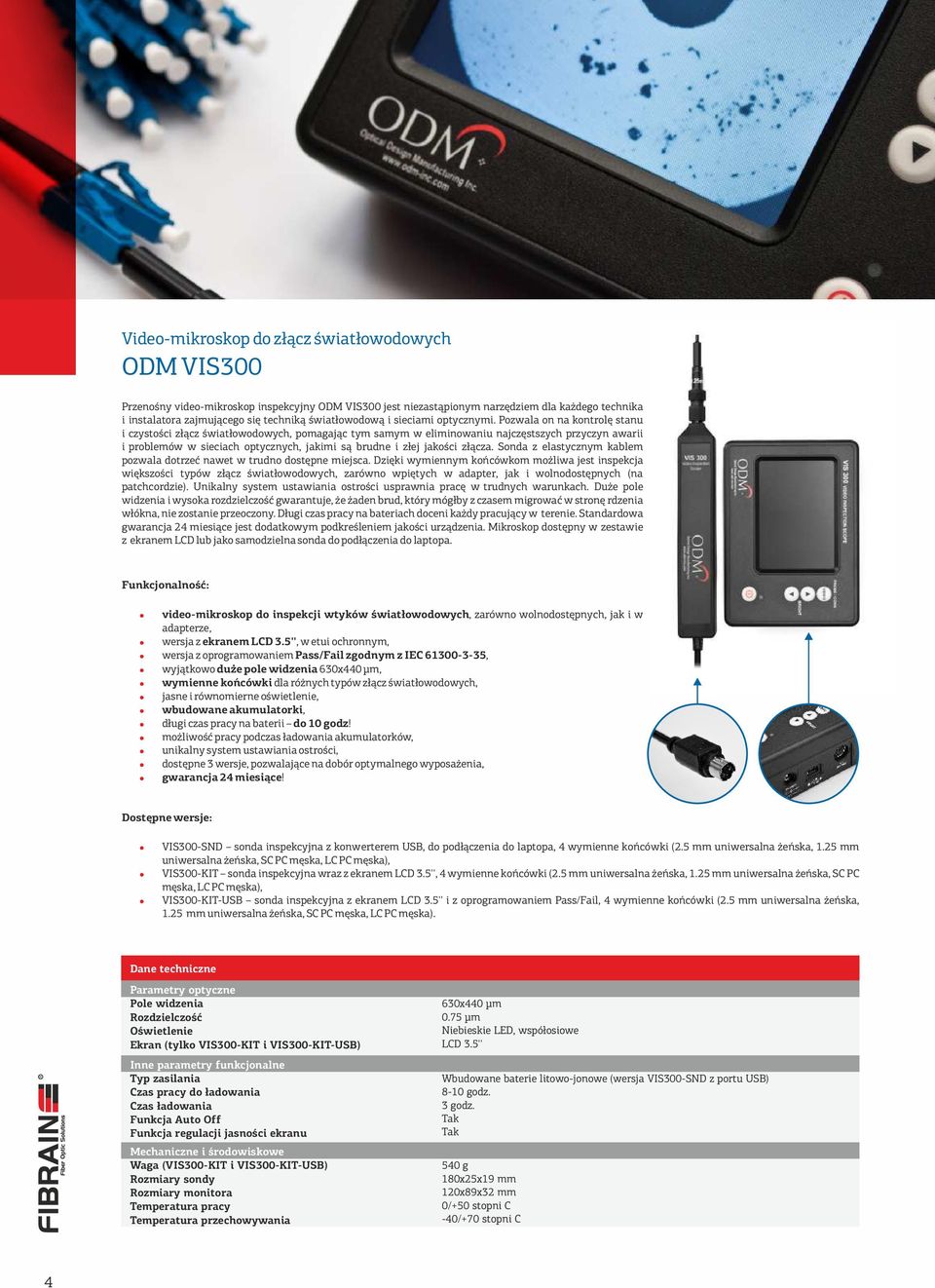

4 Video-mikroskop do złącz światłowodowych ODM VIS300 Przenośny video-mikroskop inspekcyjny ODM VIS300 jest niezastąpionym narzędziem da każdego technika i instaatora zajmującego się techniką światłowodową i sieciami optycznymi. Pozwaa on na kontroę stanu i czystości złącz światłowodowych, pomagając tym samym w eiminowaniu najczęstszych przyczyn awarii i probemów w sieciach optycznych, jakimi są brudne i złej jakości złącza. Sonda z eastycznym kabem pozwaa dotrzeć nawet w trudno dostępne miejsca. Dzięki wymiennym końcówkom możiwa jest inspekcja większości typów złącz światłowodowych, zarówno wpiętych w adapter, jak i wonodostępnych (na patchcordzie). Unikany system ustawiania ostrości usprawnia pracę w trudnych warunkach. Duże poe widzenia i wysoka rozdzieczość gwarantuje, że żaden brud, który mógłby z czasem migrować w stronę rdzenia włókna, nie zostanie przeoczony. Długi czas pracy na bateriach doceni każdy pracujący w terenie. Standardowa gwarancja 24 miesiące jest dodatkowym podkreśeniem jakości urządzenia. Mikroskop dostępny w zestawie z ekranem LCD ub jako samodziena sonda do podłączenia do aptopa. Funkcjonaność: video-mikroskop do inspekcji wtyków światłowodowych, zarówno wonodostępnych, jak i w adapterze, wersja z ekranem LCD 3.5'', w etui ochronnym, wersja z oprogramowaniem Pass/Fai zgodnym z IEC , wyjątkowo duże poe widzenia 630x440 µm, wymienne końcówki da różnych typów złącz światłowodowych, jasne i równomierne oświetenie, wbudowane akumuatorki, długi czas pracy na baterii do 10 godz! możiwość pracy podczas ładowania akumuatorków, unikany system ustawiania ostrości, dostępne 3 wersje, pozwaające na dobór optymanego wyposażenia, gwarancja 24 miesiące! Dostępne wersje: VIS300-SND sonda inspekcyjna z konwerterem USB, do podłączenia do aptopa, 4 wymienne końcówki (2.5 mm uniwersana żeńska, 1.25 mm uniwersana żeńska, SC PC męska, LC PC męska), VIS300-KIT sonda inspekcyjna wraz z ekranem LCD 3.5'', 4 wymienne końcówki (2.5 mm uniwersana żeńska, 1.25 mm uniwersana żeńska, SC PC męska, LC PC męska), VIS300-KIT-USB sonda inspekcyjna z ekranem LCD 3.5'' i z oprogramowaniem Pass/Fai, 4 wymienne końcówki (2.5 mm uniwersana żeńska, 1.25 mm uniwersana żeńska, SC PC męska, LC PC męska). Parametry optyczne 2 Poe widzenia Rozdzieczość Oświetenie Ekran (tyko VIS300-KIT i VIS300-KIT-USB) Inne parametry 2 funkcjonane Typ zasiania Czas pracy do ładowania Czas ładowania Funkcja Auto Off Funkcja reguacji jasności ekranu Mechaniczne i 2środowiskowe Waga (VIS300-KIT i VIS300-KIT-USB) Rozmiary sondy Rozmiary monitora Temperatura pracy Temperatura przechowywania 630x440 µm 0.75 µm Niebieskie LED, współosiowe LCD 3.5'' Wbudowane baterie itowo-jonowe (wersja VIS300-SND z portu USB) 8-10 godz. 3 godz. 540 g 180x25x19 mm 120x89x32 mm 0/+50 stopni C -40/+70 stopni C 4

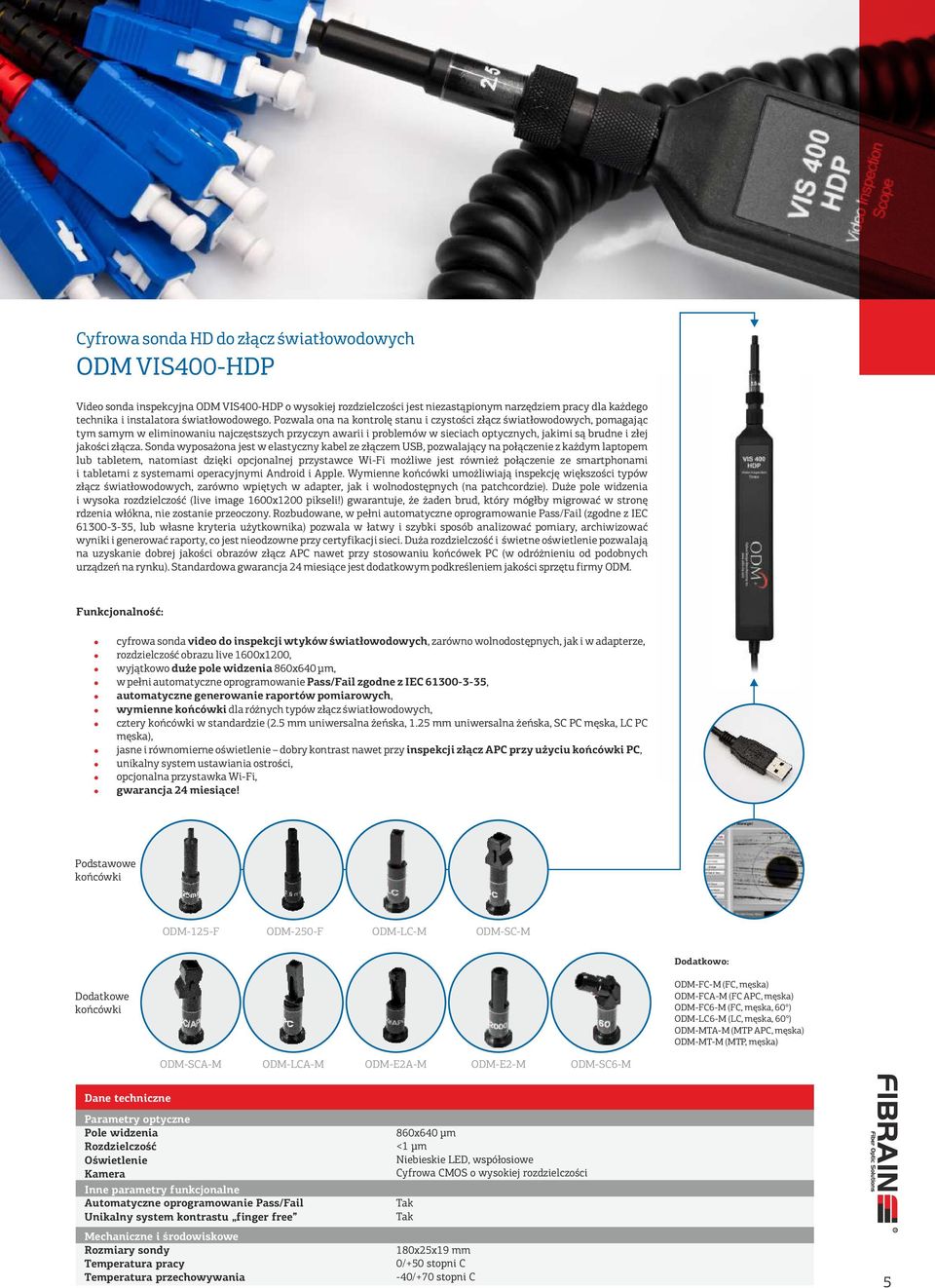

5 Cyfrowa sonda HD do złącz światłowodowych ODM VIS400-HDP Video sonda inspekcyjna ODM VIS400-HDP o wysokiej rozdzieczości jest niezastąpionym narzędziem pracy da każdego technika i instaatora światłowodowego. Pozwaa ona na kontroę stanu i czystości złącz światłowodowych, pomagając tym samym w eiminowaniu najczęstszych przyczyn awarii i probemów w sieciach optycznych, jakimi są brudne i złej jakości złącza. Sonda wyposażona jest w eastyczny kabe ze złączem USB, pozwaający na połączenie z każdym aptopem ub tabetem, natomiast dzięki opcjonanej przystawce Wi-Fi możiwe jest również połączenie ze smartphonami i tabetami z systemami operacyjnymi Android i Appe. Wymienne końcówki umożiwiają inspekcję większości typów złącz światłowodowych, zarówno wpiętych w adapter, jak i wonodostępnych (na patchcordzie). Duże poe widzenia i wysoka rozdzieczość (ive image 1600x1200 piksei!) gwarantuje, że żaden brud, który mógłby migrować w stronę rdzenia włókna, nie zostanie przeoczony. Rozbudowane, w pełni automatyczne oprogramowanie Pass/Fai (zgodne z IEC , ub własne kryteria użytkownika) pozwaa w łatwy i szybki sposób anaizować pomiary, archiwizować wyniki i generować raporty, co jest nieodzowne przy certyfikacji sieci. Duża rozdzieczość i świetne oświetenie pozwaają na uzyskanie dobrej jakości obrazów złącz APC nawet przy stosowaniu końcówek PC (w odróżnieniu od podobnych urządzeń na rynku). Standardowa gwarancja 24 miesiące jest dodatkowym podkreśeniem jakości sprzętu firmy ODM. Funkcjonaność: cyfrowa sonda video do inspekcji wtyków światłowodowych, zarówno wonodostępnych, jak i w adapterze, rozdzieczość obrazu ive 1600x1200, wyjątkowo duże poe widzenia 860x640 µm, w pełni automatyczne oprogramowanie Pass/Fai zgodne z IEC , automatyczne generowanie raportów pomiarowych, wymienne końcówki da różnych typów złącz światłowodowych, cztery końcówki w standardzie (2.5 mm uniwersana żeńska, 1.25 mm uniwersana żeńska, SC PC męska, LC PC męska), jasne i równomierne oświetenie dobry kontrast nawet przy inspekcji złącz APC przy użyciu końcówki PC, unikany system ustawiania ostrości, opcjonana przystawka Wi-Fi, gwarancja 24 miesiące! Podstawowe końcówki ODM-125-F ODM-250-F ODM-LC-M ODM-SC-M Dodatkowo: Dodatkowe końcówki ODM-FC-M (FC, męska) ODM-FCA-M (FC APC, męska) ODM-FC6-M (FC, męska, 60 ) ODM-LC6-M (LC, męska, 60 ) ODM-MTA-M (MTP APC, męska) ODM-MT-M (MTP, męska) ODM-SCA-M ODM-LCA-M ODM-E2A-M ODM-E2-M ODM-SC6-M Parametry optyczne 2 Poe widzenia Rozdzieczość Oświetenie Kamera Inne parametry 2 funkcjonane Automatyczne oprogramowanie Pass/Fai Unikany system kontrastu finger free Mechaniczne i 2środowiskowe Rozmiary sondy Temperatura pracy Temperatura przechowywania 860x640 µm <1 µm Niebieskie LED, współosiowe Cyfrowa CMOS o wysokiej rozdzieczości 180x25x19 mm 0/+50 stopni C -40/+70 stopni C 5

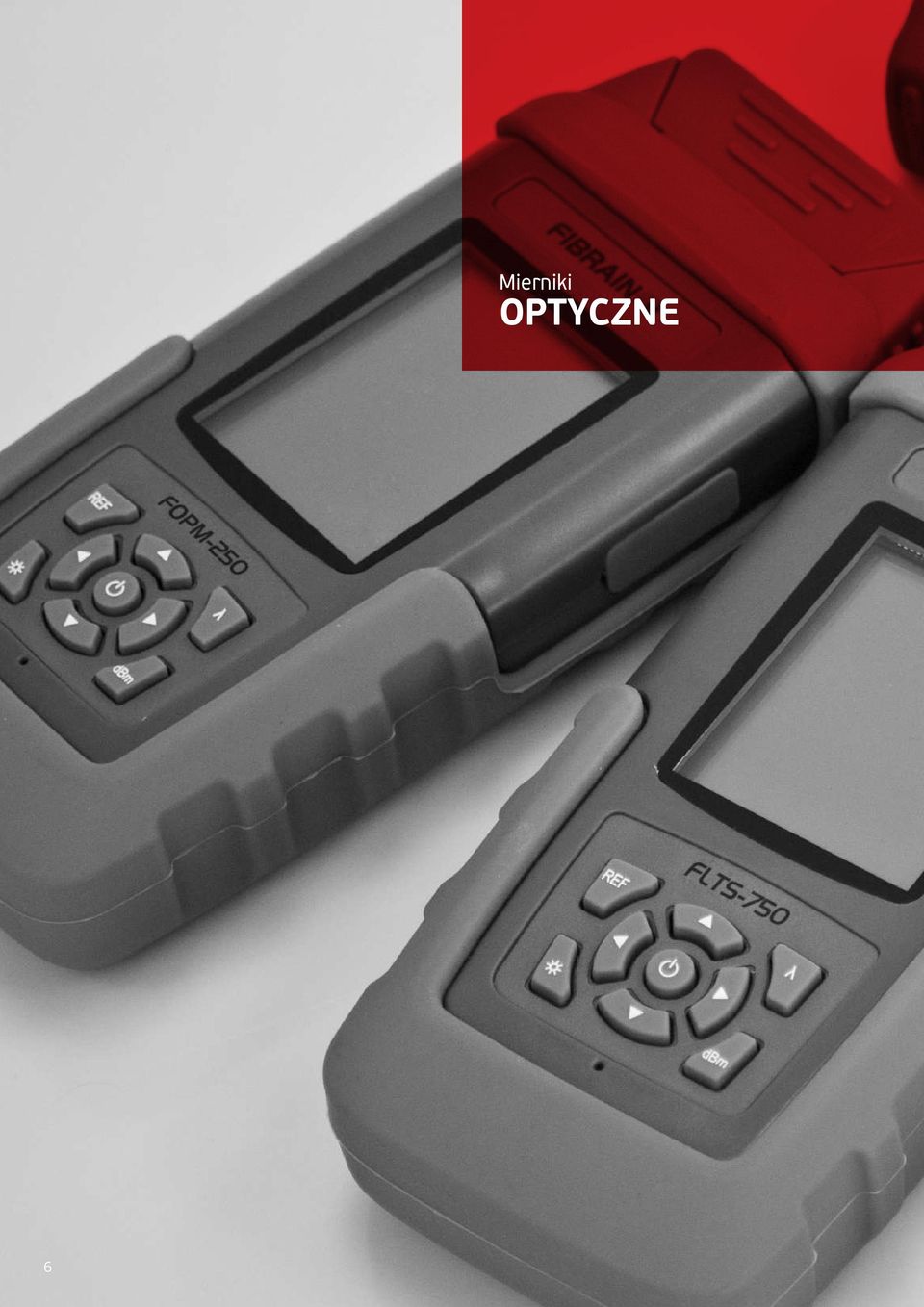

6 6 Mierniki OPTYCZNE

7 7

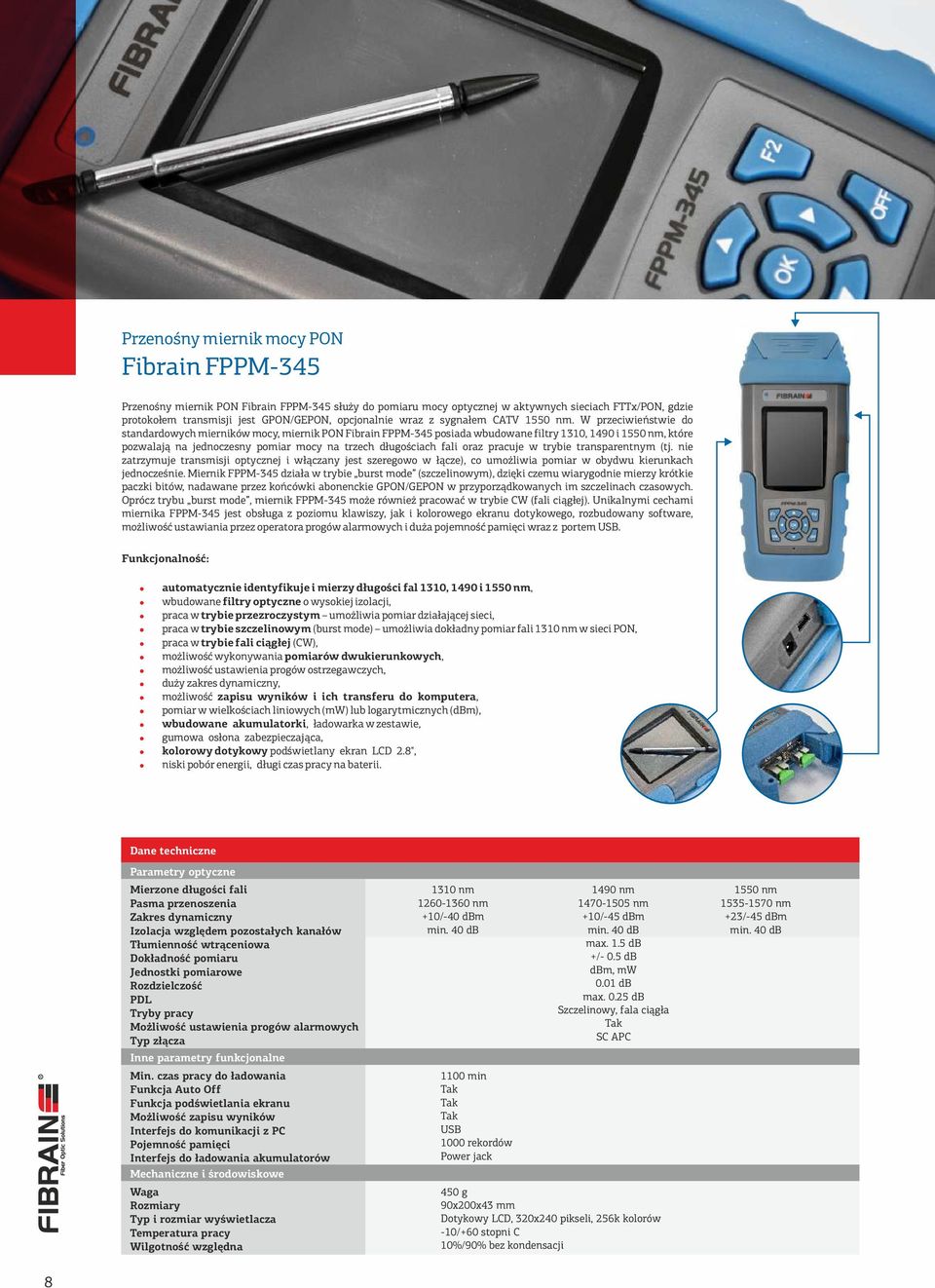

8 Przenośny miernik mocy PON Fibrain FPPM-345 Przenośny miernik PON Fibrain FPPM-345 służy do pomiaru mocy optycznej w aktywnych sieciach FTTx/PON, gdzie protokołem transmisji jest GPON/GEPON, opcjonanie wraz z sygnałem CATV 1550 nm. W przeciwieństwie do standardowych mierników mocy, miernik PON Fibrain FPPM-345 posiada wbudowane fitry 1310, 1490 i 1550 nm, które pozwaają na jednoczesny pomiar mocy na trzech długościach fai oraz pracuje w trybie transparentnym (tj. nie zatrzymuje transmisji optycznej i włączany jest szeregowo w łącze), co umożiwia pomiar w obydwu kierunkach jednocześnie. Miernik FPPM-345 działa w trybie burst mode (szczeinowym), dzięki czemu wiarygodnie mierzy krótkie paczki bitów, nadawane przez końcówki abonenckie GPON/GEPON w przyporządkowanych im szczeinach czasowych. Oprócz trybu burst mode, miernik FPPM-345 może również pracować w trybie CW (fai ciągłej). Unikanymi cechami miernika FPPM-345 jest obsługa z poziomu kawiszy, jak i koorowego ekranu dotykowego, rozbudowany software, możiwość ustawiania przez operatora progów aarmowych i duża pojemność pamięci wraz z portem USB. Funkcjonaność: automatycznie identyfikuje i mierzy długości fa 1310, 1490 i 1550 nm, wbudowane fitry optyczne o wysokiej izoacji, praca w trybie przezroczystym umożiwia pomiar działającej sieci, praca w trybie szczeinowym (burst mode) umożiwia dokładny pomiar fai 1310 nm w sieci PON, praca w trybie fai ciągłej (CW), możiwość wykonywania pomiarów dwukierunkowych, możiwość ustawienia progów ostrzegawczych, duży zakres dynamiczny, możiwość zapisu wyników i ich transferu do komputera, pomiar w wiekościach iniowych (mw) ub ogarytmicznych (dbm), wbudowane akumuatorki, ładowarka w zestawie, gumowa osłona zabezpieczająca, koorowy dotykowy podświetany ekran LCD 2.8", niski pobór energii, długi czas pracy na baterii. Parametry optyczne 2 Mierzone długości fai Pasma przenoszenia Zakres dynamiczny Izoacja wzgędem pozostałych kanałów Tłumienność wtrąceniowa Dokładność pomiaru Jednostki pomiarowe Rozdzieczość PDL Tryby pracy Możiwość ustawienia progów aarmowych Typ złącza Inne parametry 2 funkcjonane Min. czas pracy do ładowania Funkcja Auto Off Funkcja podświetania ekranu Możiwość zapisu wyników Interfejs do komunikacji z PC Pojemność pamięci Interfejs do ładowania akumuatorów Mechaniczne i 2środowiskowe Waga Rozmiary Typ i rozmiar wyświetacza Temperatura pracy Wigotność wzgędna 1310 nm nm +10/-40 dbm min. 40 db 1100 min USB 1000 rekordów Power jack 1490 nm nm +10/-45 dbm min. 40 db max. 1.5 db +/- 0.5 db dbm, mw 0.01 db max db Szczeinowy, faa ciągła SC APC 450 g 90x200x43 mm Dotykowy LCD, 320x240 piksei, 256k koorów -10/+60 stopni C 10%/90% bez kondensacji 1550 nm nm +23/-45 dbm min. 40 db 8

9 Przenośny zestaw do pomiaru tłumienia Fibrain FLTS-750 Przenośny zestaw do pomiaru tłumienia Fibrain FLTS-750 służy do pomiaru łącz światłowodowych metodą transmisyjną, wymienianą jako preferowana metoda pomiaru tłumienia m.in. przez normy PN/IEC ISO i PN-EN FLTS-750 integruje w jednej poręcznej obudowie stabine jednomodowe źródło światła 1310/1550 nm i miernik mocy kaibrowany da sześciu długości fai (jednomodowych 1310/1490/1550/1625 nm i wieomodowych 850/1300 nm). Dzięki automatycznemu wykrywaniu odbieranej długości fai, dwukierunkowe pomiary tłumienia w obydwu oknach transmisyjnych są bardzo szybkie i wygodne. Detektor o dużej powierzchni gwarantuje stabine i powtarzane pomiary, niezaeżnie od rodzaju złącza (UPC ub APC). Duży podświetany wyświetacz zapewnia doskonałą widoczność w każdych warunkach. Wbudowane akumuatorki obniżają koszty ekspoatacji i gwarantują długi czas pracy w terenie. Pamięć o dużej pojemności wraz z portem komunikacji USB pozwaają na archiwizowanie i obróbkę danych. Funkcjonaność: zintegrowany miernik mocy i źródło światła, automatyczne wykrywanie odbieranej długości fai, stabine źródło światła SM 1310/1550 nm, detektor wiekopowierzchniowy kompatybiny ze złączami APC, miernik mocy skaibrowany da 6 długości fai, pomiar w wiekościach bezwzgędnych (dbm, mw) i wzgędnych (db), duży zakres dynamiczny, cztery adaptery w zestawie (SC, FC, ST, 2.5 mm uniwersany), wbudowane akumuatorki, ładowarka w zestawie, gumowa osłona zabezpieczająca i ochronna torba transportowa, możiwość zapisu wyników i ich transferu do komputera, wygodny podświetany ekran LCD 2.8, funkcja Auto Off, wskaźnik niskiego poziomu napięcia, niski pobór energii, długi czas pracy na baterii. Wymienne końcówki Parametry optyczne 2 Kaibrowane długości fai Zakres dynamiczny Dokładność pomiaru Jednostki pomiarowe Rozdzieczość Rodzaj emitera Nadawane długości fai Moc wyjściowa źródła Stabiność źródła (15 min.) Stabiność źródła (5 godz.) Tryby pracy Typ złącza nadajnika Inne parametry 2 funkcjonane Min. czas pracy do ładowania Funkcja Auto Off Funkcja podświetania ekranu Możiwość zapisu wyników Interfejs do komunikacji z PC Pojemność pamięci Interfejs do ładowania akumuatorów Mechaniczne i 2środowiskowe Waga Rozmiary Typ i rozmiar wyświetacza Temperatura pracy Wigotność wzgędna MM: 850, 1300 nm, SM: 1310, 1490, 1550, 1625 nm +10/-70 dbm (opcjonanie +26/-50 dbm) +/-5 % dbm, mw, db 0.01 db Fabry-Perot LD (opcjonanie DFB LD) SM: 1310, 1550 nm min. -7 dbm +/-0.05 db +/-0.10 db faa ciągła, moduacja 270 Hz, 330 Hz, 1 khz, 2 khz 2.5 mm UPC 24 h (źródło i miernik mocy), 90 h (tyko miernik mocy) USB 1000 rekordów Power jack 400 g 90x200x45 mm LCD 2.8" 0/+40 stopni C 10%/90% bez kondensacji 9

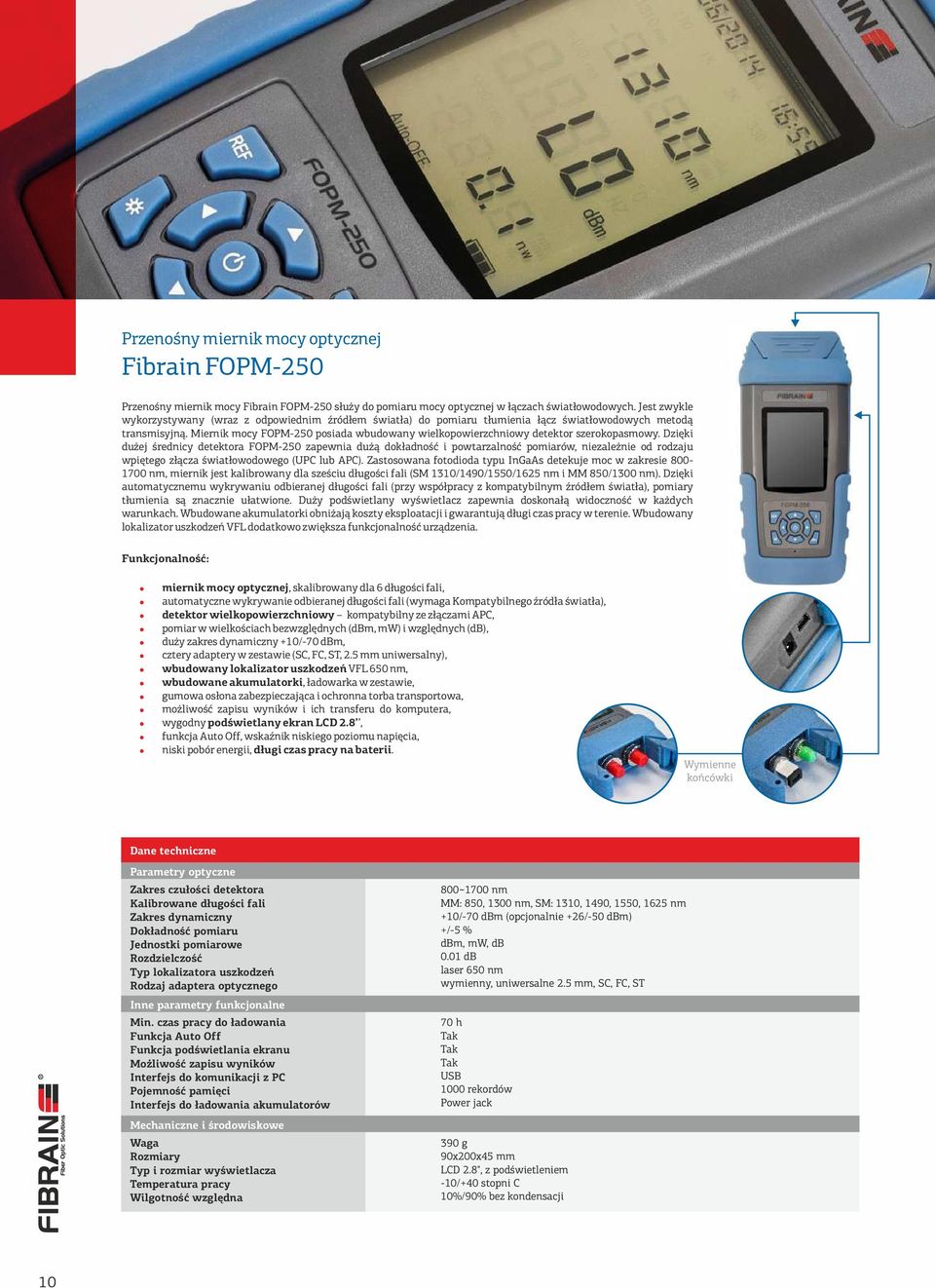

10 Przenośny miernik mocy optycznej Fibrain FOPM-250 Przenośny miernik mocy Fibrain FOPM-250 służy do pomiaru mocy optycznej w łączach światłowodowych. Jest zwyke wykorzystywany (wraz z odpowiednim źródłem światła) do pomiaru tłumienia łącz światłowodowych metodą transmisyjną. Miernik mocy FOPM-250 posiada wbudowany wiekopowierzchniowy detektor szerokopasmowy. Dzięki dużej średnicy detektora FOPM-250 zapewnia dużą dokładność i powtarzaność pomiarów, niezaeżnie od rodzaju wpiętego złącza światłowodowego (UPC ub APC). Zastosowana fotodioda typu InGaAs detekuje moc w zakresie nm, miernik jest kaibrowany da sześciu długości fai (SM 1310/1490/1550/1625 nm i MM 850/1300 nm). Dzięki automatycznemu wykrywaniu odbieranej długości fai (przy współpracy z kompatybinym źródłem światła), pomiary tłumienia są znacznie ułatwione. Duży podświetany wyświetacz zapewnia doskonałą widoczność w każdych warunkach. Wbudowane akumuatorki obniżają koszty ekspoatacji i gwarantują długi czas pracy w terenie. Wbudowany okaizator uszkodzeń VFL dodatkowo zwiększa funkcjonaność urządzenia. Funkcjonaność: miernik mocy optycznej, skaibrowany da 6 długości fai, automatyczne wykrywanie odbieranej długości fai (wymaga Kompatybinego źródła światła), detektor wiekopowierzchniowy kompatybiny ze złączami APC, pomiar w wiekościach bezwzgędnych (dbm, mw) i wzgędnych (db), duży zakres dynamiczny +10/-70 dbm, cztery adaptery w zestawie (SC, FC, ST, 2.5 mm uniwersany), wbudowany okaizator uszkodzeń VFL 650 nm, wbudowane akumuatorki, ładowarka w zestawie, gumowa osłona zabezpieczająca i ochronna torba transportowa, możiwość zapisu wyników i ich transferu do komputera, wygodny podświetany ekran LCD 2.8, funkcja Auto Off, wskaźnik niskiego poziomu napięcia, niski pobór energii, długi czas pracy na baterii. Wymienne końcówki Parametry optyczne 2 Zakres czułości detektora Kaibrowane długości fai Zakres dynamiczny Dokładność pomiaru Jednostki pomiarowe Rozdzieczość Typ okaizatora uszkodzeń Rodzaj adaptera optycznego Inne parametry 2 funkcjonane Min. czas pracy do ładowania Funkcja Auto Off Funkcja podświetania ekranu Możiwość zapisu wyników Interfejs do komunikacji z PC Pojemność pamięci Interfejs do ładowania akumuatorów Mechaniczne i 2środowiskowe Waga Rozmiary Typ i rozmiar wyświetacza Temperatura pracy Wigotność wzgędna 800~1700 nm MM: 850, 1300 nm, SM: 1310, 1490, 1550, 1625 nm +10/-70 dbm (opcjonanie +26/-50 dbm) +/-5 % dbm, mw, db 0.01 db aser 650 nm wymienny, uniwersane 2.5 mm, SC, FC, ST 70 h USB 1000 rekordów Power jack 390 g 90x200x45 mm LCD 2.8", z podświeteniem -10/+40 stopni C 10%/90% bez kondensacji 10

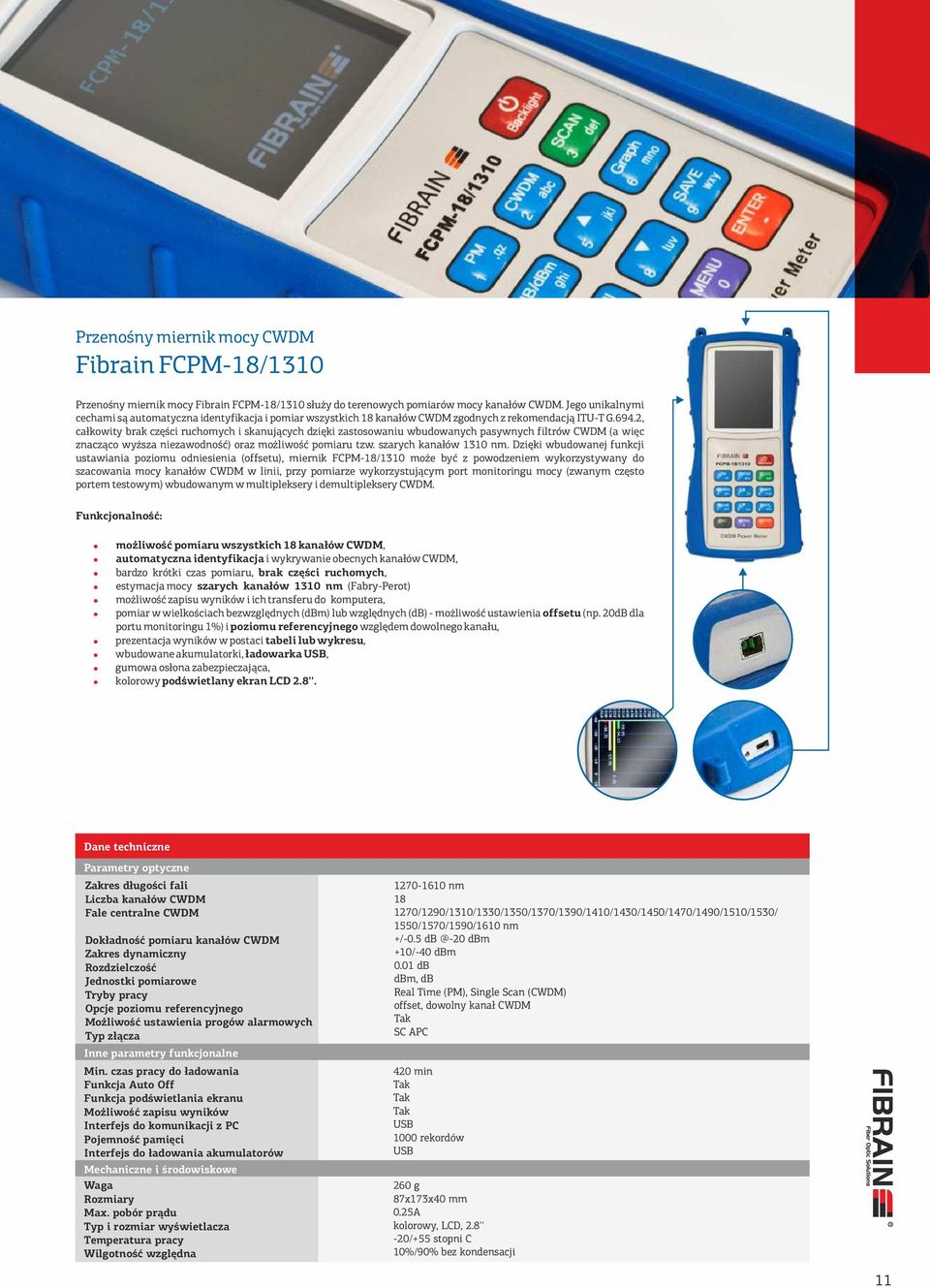

11 Przenośny miernik mocy CWDM Fibrain FCPM-18/1310 Przenośny miernik mocy Fibrain FCPM-18/1310 służy do terenowych pomiarów mocy kanałów CWDM. Jego unikanymi cechami są automatyczna identyfikacja i pomiar wszystkich 18 kanałów CWDM zgodnych z rekomendacją ITU-T G.694.2, całkowity brak części ruchomych i skanujących dzięki zastosowaniu wbudowanych pasywnych fitrów CWDM (a więc znacząco wyższa niezawodność) oraz możiwość pomiaru tzw. szarych kanałów 1310 nm. Dzięki wbudowanej funkcji ustawiania poziomu odniesienia (offsetu), miernik FCPM-18/1310 może być z powodzeniem wykorzystywany do szacowania mocy kanałów CWDM w inii, przy pomiarze wykorzystującym port monitoringu mocy (zwanym często portem testowym) wbudowanym w mutipeksery i demutipeksery CWDM. Funkcjonaność: możiwość pomiaru wszystkich 18 kanałów CWDM, automatyczna identyfikacja i wykrywanie obecnych kanałów CWDM, bardzo krótki czas pomiaru, brak części ruchomych, estymacja mocy szarych kanałów 1310 nm (Fabry-Perot) możiwość zapisu wyników i ich transferu do komputera, pomiar w wiekościach bezwzgędnych (dbm) ub wzgędnych (db) - możiwość ustawienia offsetu (np. 20dB da portu monitoringu 1%) i poziomu referencyjnego wzgędem dowonego kanału, prezentacja wyników w postaci tabei ub wykresu, wbudowane akumuatorki, ładowarka USB, gumowa osłona zabezpieczająca, koorowy podświetany ekran LCD 2.8''. Parametry optyczne Zakres długości fai Liczba kanałów CWDM Fae centrane CWDM Dokładność pomiaru kanałów CWDM Zakres dynamiczny Rozdzieczość Jednostki pomiarowe Tryby pracy Opcje poziomu referencyjnego Możiwość ustawienia progów aarmowych Typ złącza Inne parametry funkcjonane Min. czas pracy do ładowania Funkcja Auto Off Funkcja podświetania ekranu Możiwość zapisu wyników Interfejs do komunikacji z PC Pojemność pamięci Interfejs do ładowania akumuatorów Mechaniczne i środowiskowe Waga Rozmiary Max. pobór prądu Typ i rozmiar wyświetacza Temperatura pracy Wigotność wzgędna nm /1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/ 1550/1570/1590/1610 nm +/-0.5 dbm +10/-40 dbm 0.01 db dbm, db Rea Time (PM), Singe Scan (CWDM) offset, dowony kanał CWDM SC APC 420 min USB 1000 rekordów USB 260 g 87x173x40 mm 0.25A koorowy, LCD, 2.8'' -20/+55 stopni C 10%/90% bez kondensacji 11

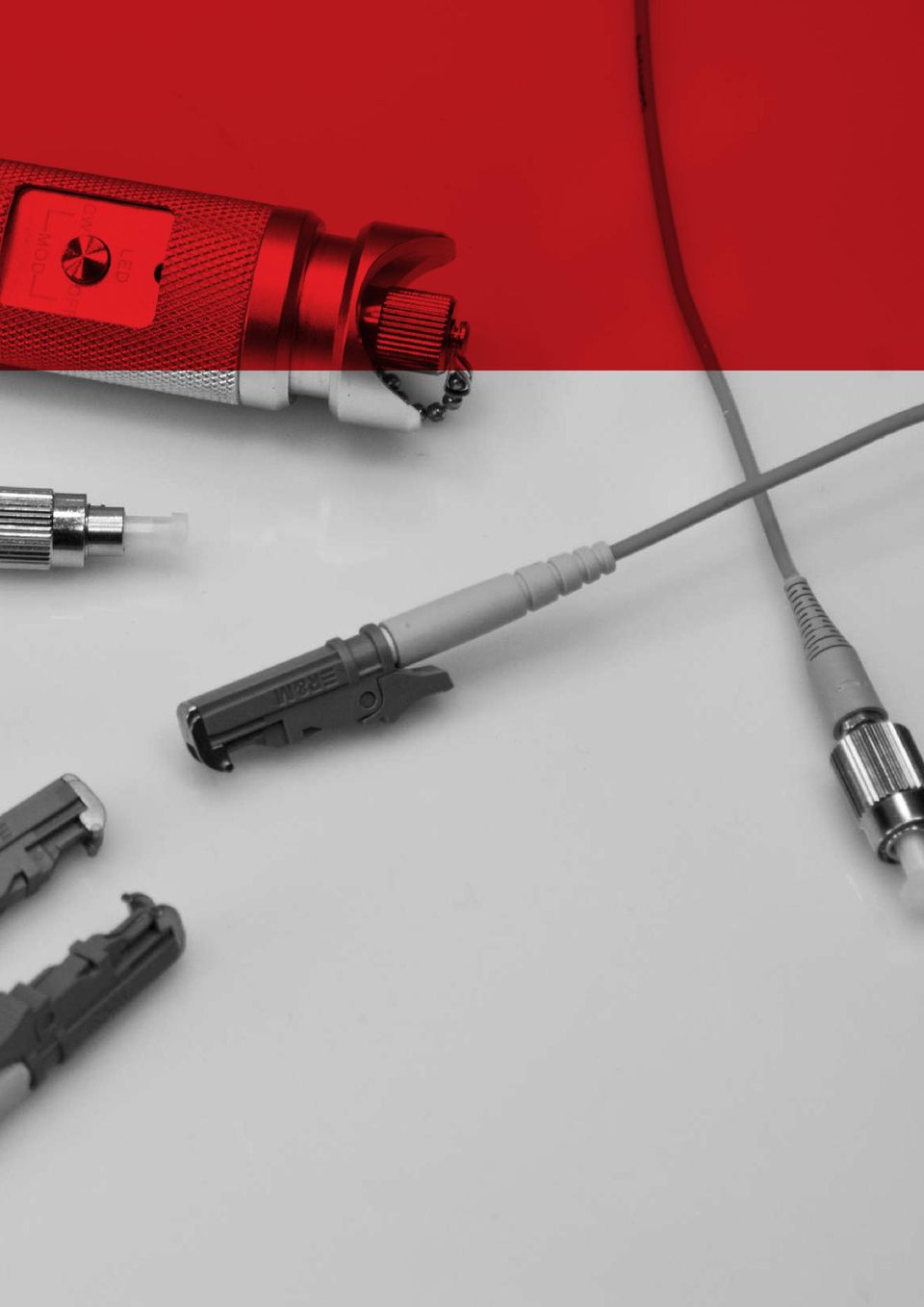

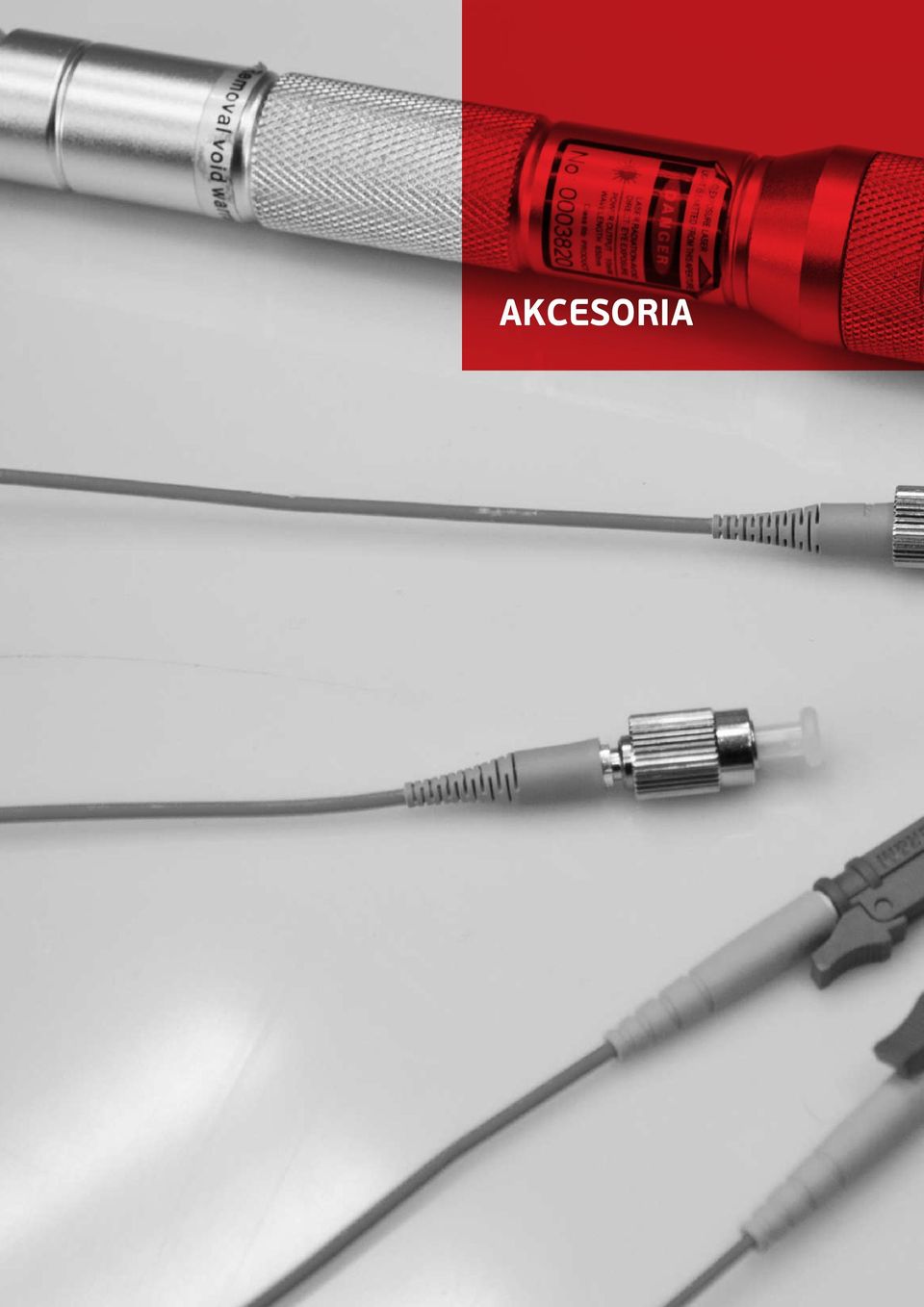

12 AKCESORIA

13

14 Wizuany okaizator uszkodzeń Fibrain FB9214 Wizuany okaizator uszkodzeń (tester ciągłości włókna światłowodowego) Fibrain FB9214 jest niezastąpionym narzędziem do wykrywania nieciągłości toru światłowodowego i punktów wycieku mocy optycznej, takich jak makrozgięcia, pęknięcia włókna i spawów, rozpięte złącza, itp. Lokaizator Fibrain FB9214 jest kompatybiny zarówno z włóknami jednomodowymi, jak i wieomodowymi. Tester emituje czerwone światło o długości fai 650 nm i może pracować w trybie ciągłym ub z dwoma różnymi częstotiwościami moduacji. Dzięki zastosowaniu do zasiania stabiizowanego źródła prądowego, moc optyczna jest stała niezaeżnie od stopnia naładowania baterii. Stosowane oryginane japońskie diody aserowe gwarantują długi czas życia, brak ciemnienia z wiekiem i niski pobór prądu, a co za tym idzie długi czas pracy na bateriach, jak również wysoką sprawność sprzęgania mocy do światłowodu, dzięki czemu osiągane są długie zasięgi, mimo stosowania aserów o mocach bezpiecznych optycznie. Obrotowy pierścień zabezpieczający włącznik uniemożiwia przypadkowe włączenie się urządzenia w torbie i rozładowanie baterii. Lokaizator FB9214 standardowo dostarczany jest w ochronnym futerae. Funkcjonaność: japońskie diody aserowe, o dużej żywotności i niskim poborze prądu, czerwony aser, długość fai 650 nm, wersje o mocach 5 mw i 10 mw i bardzo dobry współczynnik sprzęgania mocy do włókna długie zasięgi, kompatybiność z włóknami SM i MM, ciągły tryb pracy i moduacja 3 Hz i 9 Hz, ciągły czas pracy na baterii 20 h, uniwersany adapter optyczny 2.5 mm, pierścień obrotowy uniemożiwiający przypadkowe włączenie się urządzenia, futerał ochronny w zestawie. Dostępne wersje: FB wizuany okaizator uszkodzeń, gniazdo uniwersane 2.5 mm, 5 mw mocy optycznej, aser 650 nm FB wizuany okaizator uszkodzeń, gniazdo uniwersane 2.5 mm, 10 mw mocy optycznej, aser 650 nm Parametry optyczne 2 i funkcjonane Długość fai asera Emitowana moc optyczna Szacowane zasięgi Kompatybiność z typami włókien Tryb pracy Typowy ciągły czas pracy na baterii Rodzaj baterii Rodzaj adaptera optycznego Waga Rozmiary Temperatura pracy Wigotność wzgędna 650 ±10 nm 5 mw / 10 mw 5 km / 10 km Jednomodowe / wieomodowe Ciągły, 3 Hz, 9 Hz 20 h 2x AA uniwersany 2.5 mm 120 g 25x190 mm -20/+60 stopni C 10%/90% bez kondensacji 14

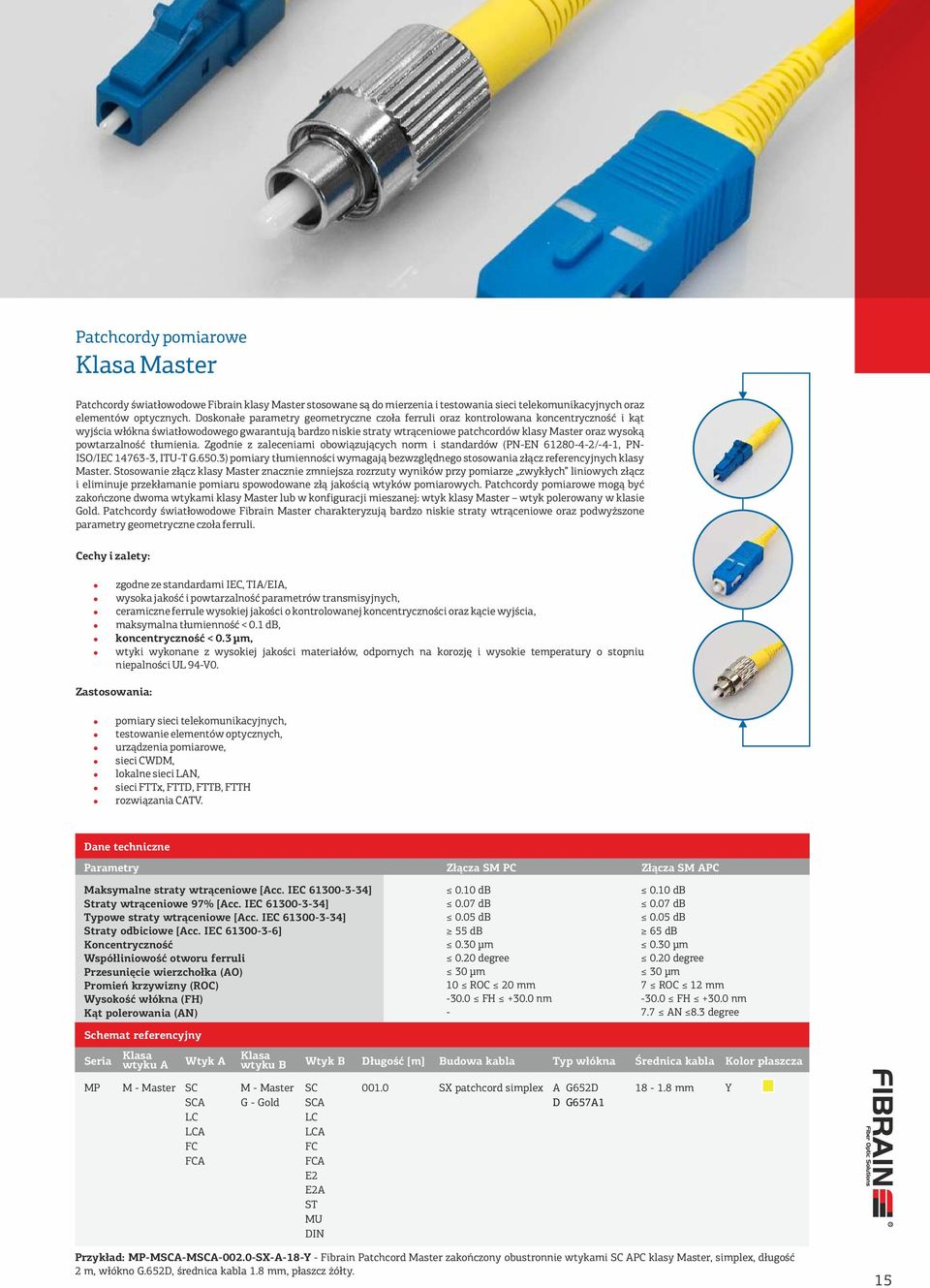

15 Patchcordy pomiarowe Kasa Master Patchcordy światłowodowe Fibrain kasy Master stosowane są do mierzenia i testowania sieci teekomunikacyjnych oraz eementów optycznych. Doskonałe parametry geometryczne czoła ferrui oraz kontroowana koncentryczność i kąt wyjścia włókna światłowodowego gwarantują bardzo niskie straty wtrąceniowe patchcordów kasy Master oraz wysoką powtarzaność tłumienia. Zgodnie z zaeceniami obowiązujących norm i standardów (PN-EN /-4-1, PN- ISO/IEC , ITU-T G.650.3) pomiary tłumienności wymagają bezwzgędnego stosowania złącz referencyjnych kasy Master. Stosowanie złącz kasy Master znacznie zmniejsza rozrzuty wyników przy pomiarze zwykłych iniowych złącz i eiminuje przekłamanie pomiaru spowodowane złą jakością wtyków pomiarowych. Patchcordy pomiarowe mogą być zakończone dwoma wtykami kasy Master ub w konfiguracji mieszanej: wtyk kasy Master wtyk poerowany w kasie God. Patchcordy światłowodowe Fibrain Master charakteryzują bardzo niskie straty wtrąceniowe oraz podwyższone parametry geometryczne czoła ferrui. Cechy i zaety: zgodne ze standardami IEC, TIA/EIA, wysoka jakość i powtarzaność parametrów transmisyjnych, ceramiczne ferrue wysokiej jakości o kontroowanej koncentryczności oraz kącie wyjścia, maksymana tłumienność < 0.1 db, koncentryczność < 0.3 µm, wtyki wykonane z wysokiej jakości materiałów, odpornych na korozję i wysokie temperatury o stopniu niepaności UL 94-V0. Zastosowania: pomiary sieci teekomunikacyjnych, testowanie eementów optycznych, urządzenia pomiarowe, sieci CWDM, okane sieci LAN, sieci FTTx, FTTD, FTTB, FTTH rozwiązania CATV. Parametry 2 Złącza SM PC Złącza SM APC Maksymane straty wtrąceniowe [Acc. IEC ] Straty wtrąceniowe 97% [Acc. IEC ] Typowe straty wtrąceniowe [Acc. IEC ] Straty odbiciowe [Acc. IEC ] Koncentryczność Współiniowość otworu ferrui Przesunięcie wierzchołka (AO) Promień krzywizny (ROC) Wysokość włókna (FH) Kąt poerowania (AN) 0.10 db 0.07 db 0.05 db 55 db 0.30 µm 0.20 degree 30 µm 10 ROC 20 mm FH nm db 0.07 db 0.05 db 65 db 0.30 µm 0.20 degree 30 µm 7 ROC 12 mm FH nm 7.7 AN 8.3 degree Schemat referencyjny Seria Kasa wtyku A Wtyk A Kasa wtyku B Wtyk B Długość [m] Budowa kaba Typ włókna Średnica kaba Koor płaszcza MP M - Master SC SCA LC LCA FC FCA M - Master G - God SC SCA LC LCA FC FCA E2 E2A ST MU DIN SX patchcord simpex A G652D D G657A mm Y Przykład: MP-MSCA-MSCA SX-A-18-Y - Fibrain Patchcord Master zakończony obustronnie wtykami SC APC kasy Master, simpex, długość 2 m, włókno G.652D, średnica kaba 1.8 mm, płaszcz żółty. 15

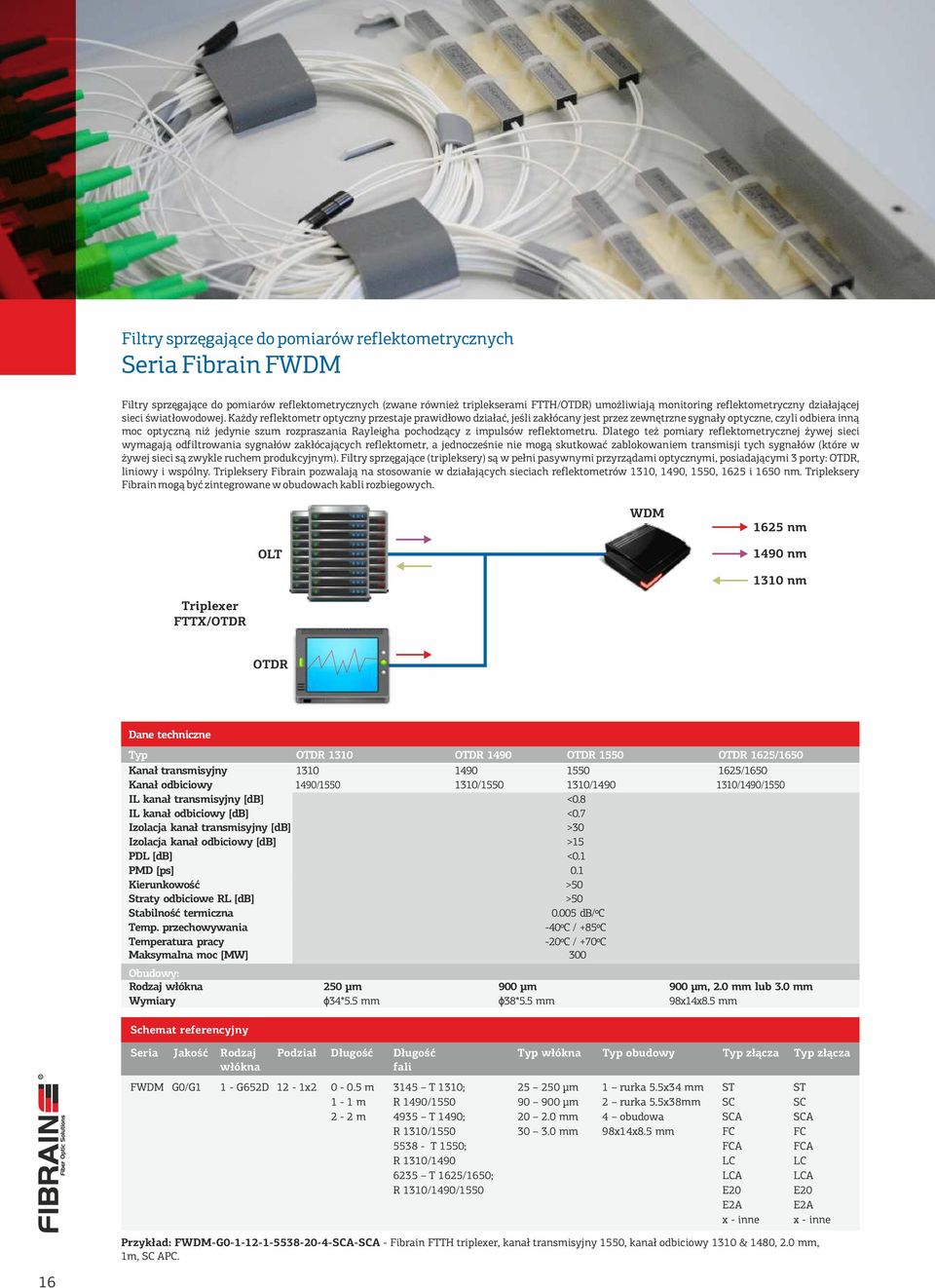

16 Fitry sprzęgające do pomiarów refektometrycznych Seria Fibrain FWDM Fitry sprzęgające do pomiarów refektometrycznych (zwane również tripekserami FTTH/OTDR) umożiwiają monitoring refektometryczny działającej sieci światłowodowej. Każdy refektometr optyczny przestaje prawidłowo działać, jeśi zakłócany jest przez zewnętrzne sygnały optyczne, czyi odbiera inną moc optyczną niż jedynie szum rozpraszania Rayeigha pochodzący z impusów refektometru. Datego też pomiary refektometrycznej żywej sieci wymagają odfitrowania sygnałów zakłócających refektometr, a jednocześnie nie mogą skutkować zabokowaniem transmisji tych sygnałów (które w żywej sieci są zwyke ruchem produkcyjnym). Fitry sprzęgające (tripeksery) są w pełni pasywnymi przyrządami optycznymi, posiadającymi 3 porty: OTDR, iniowy i wspóny. Tripeksery Fibrain pozwaają na stosowanie w działających sieciach refektometrów 1310, 1490, 1550, 1625 i 1650 nm. Tripeksery Fibrain mogą być zintegrowane w obudowach kabi rozbiegowych. WDM 1625 nm OLT 1490 nm 1310 nm Tripexer FTTX/OTDR OTDR Typ OTDR 1310 OTDR 1490 Kanał transmisyjny Kanał odbiciowy IL kanał transmisyjny [db] IL kanał odbiciowy [db] Izoacja kanał transmisyjny [db] Izoacja kanał odbiciowy [db] PDL [db] PMD [ps] Kierunkowość / /1550 Straty odbiciowe RL [db] Stabiność termiczna Temp. przechowywania Temperatura pracy Maksymana moc [MW] OTDR 1550 OTDR 1625/ / / /1490/1550 <0.8 <0.7 >30 >15 < >50 > db/ºc -40ºC / +85ºC -20ºC / +70ºC 300 Obudowy: Rodzaj włókna 250 µm 900 µm 900 µm, 2.0 mm ub 3.0 mm Wymiary ϕ34*5.5 mm ϕ38*5.5 mm 98x14x8.5 mm Schemat referencyjny Seria Jakość Rodzaj włókna Podział Długość Długość fai FWDM G0/G1 1 - G652D 12-1x m 1-1 m 2-2 m 3145 T 1310; R 1490/ T 1490; R 1310/ T 1550; R 1310/ T 1625/1650; R 1310/1490/1550 Typ włókna Typ obudowy Typ złącza Typ złącza µm µm mm mm 1 rurka 5.5x34 mm 2 rurka 5.5x38mm 4 obudowa 98x14x8.5 mm ST SC SCA FC FCA LC LCA E20 E2A x - inne ST SC SCA FC FCA LC LCA E20 E2A x - inne Przykład: FWDM-G SCA-SCA - Fibrain FTTH tripexer, kanał transmisyjny 1550, kanał odbiciowy 1310 & 1480, 2.0 mm, 1m, SC APC. 16

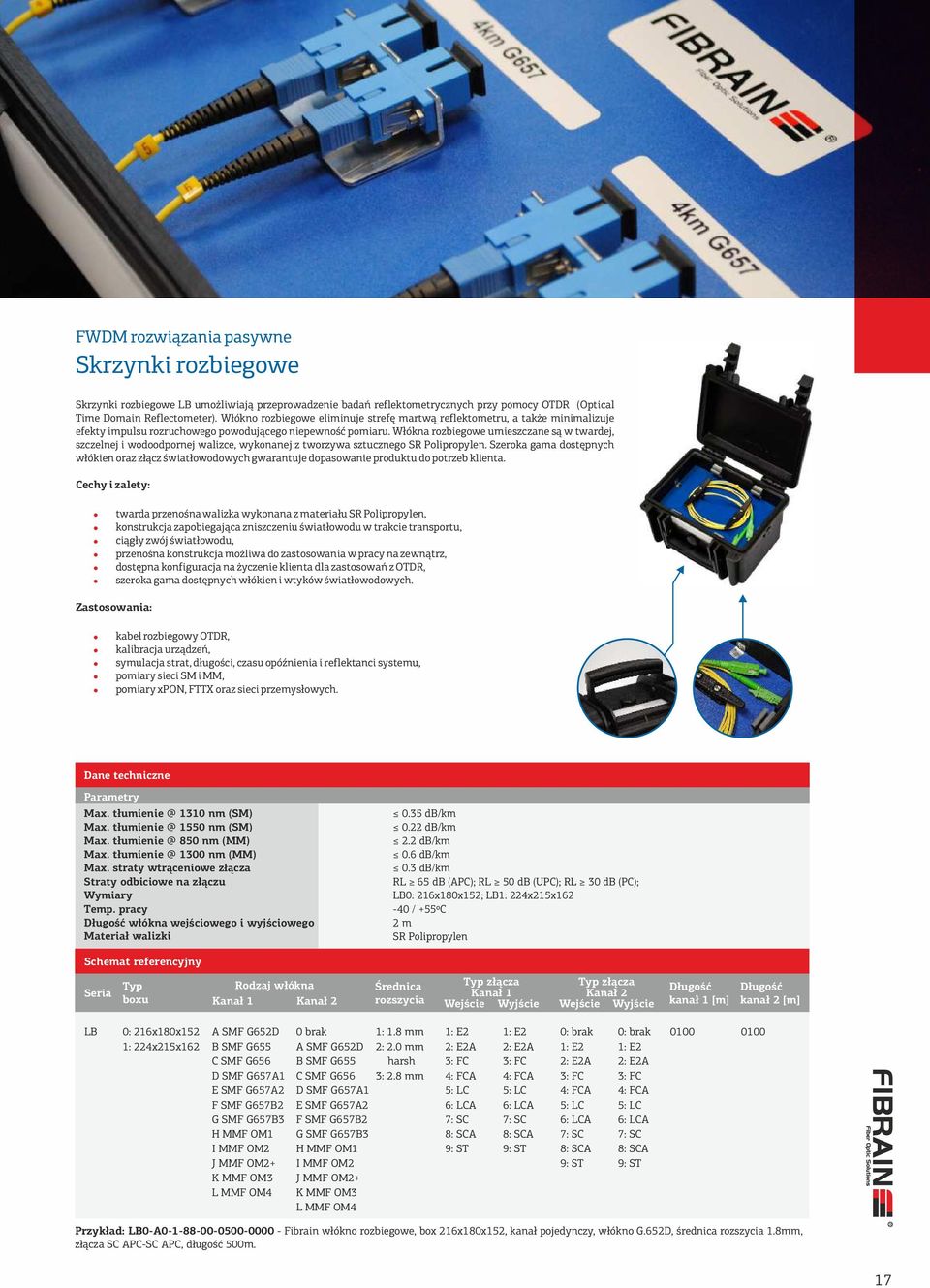

17 FWDM rozwiązania pasywne Skrzynki rozbiegowe Skrzynki rozbiegowe LB umożiwiają przeprowadzenie badań refektometrycznych przy pomocy OTDR (Optica Time Domain Refectometer). Włókno rozbiegowe eiminuje strefę martwą refektometru, a także minimaizuje efekty impusu rozruchowego powodującego niepewność pomiaru. Włókna rozbiegowe umieszczane są w twardej, szczenej i wodoodpornej waizce, wykonanej z tworzywa sztucznego SR Poipropyen. Szeroka gama dostępnych włókien oraz złącz światłowodowych gwarantuje dopasowanie produktu do potrzeb kienta. Cechy i zaety: twarda przenośna waizka wykonana z materiału SR Poipropyen, konstrukcja zapobiegająca zniszczeniu światłowodu w trakcie transportu, ciągły zwój światłowodu, przenośna konstrukcja możiwa do zastosowania w pracy na zewnątrz, dostępna konfiguracja na życzenie kienta da zastosowań z OTDR, szeroka gama dostępnych włókien i wtyków światłowodowych. Zastosowania: kabe rozbiegowy OTDR, kaibracja urządzeń, symuacja strat, długości, czasu opóźnienia i refektanci systemu, pomiary sieci SM i MM, pomiary xpon, FTTX oraz sieci przemysłowych. Parametry 2 Max nm (SM) Max nm (SM) Max. 850 nm (MM) Max nm (MM) Max. straty wtrąceniowe złącza Straty odbiciowe na złączu Wymiary Temp. pracy Długość włókna wejściowego i wyjściowego Materiał waizki 0.35 db/km 0.22 db/km 2.2 db/km 0.6 db/km 0.3 db/km RL 65 db (APC); RL 50 db (UPC); RL 30 db (PC); LB0: 216x180x152; LB1: 224x215x / +55ºC 2 m SR Poipropyen Schemat referencyjny Seria Typ boxu Rodzaj włókna Kanał 1 Kanał 2 Średnica rozszycia Typ złącza Kanał 1 Wejście Wyjście Typ złącza Kanał 2 Wejście Wyjście Długość kanał 1 [m] Długość kanał 2 [m] LB 0: 216x180x152 1: 224x215x162 A SMF G652D B SMF G655 C SMF G656 D SMF G657A1 E SMF G657A2 F SMF G657B2 G SMF G657B3 H MMF OM1 I MMF OM2 J MMF OM2+ K MMF OM3 L MMF OM4 0 brak A SMF G652D B SMF G655 C SMF G656 D SMF G657A1 E SMF G657A2 F SMF G657B2 G SMF G657B3 H MMF OM1 I MMF OM2 J MMF OM2+ K MMF OM3 L MMF OM4 1: 1.8 mm 2: 2.0 mm harsh 3: 2.8 mm 1: E2 2: E2A 3: FC 4: FCA 5: LC 6: LCA 7: SC 8: SCA 9: ST 1: E2 2: E2A 3: FC 4: FCA 5: LC 6: LCA 7: SC 8: SCA 9: ST 0: brak 1: E2 2: E2A 3: FC 4: FCA 5: LC 6: LCA 7: SC 8: SCA 9: ST 0: brak 1: E2 2: E2A 3: FC 4: FCA 5: LC 6: LCA 7: SC 8: SCA 9: ST Przykład: LB0-A Fibrain włókno rozbiegowe, box 216x180x152, kanał pojedynczy, włókno G.652D, średnica rozszycia 1.8mm, złącza SC APC-SC APC, długość 500m. 17

18 Fitry FBG do aktywnego monitorowania sieci Seria Fibrain FBG Fitry FBG są to fitry odbijające na długość fai 1625 nm, a przepuszczające pozostałe długości fai (1310 nm, 1490 nm, 1550 nm), zintegrowane w adapterach LC ub SC. Służą do umożiwienia monitorowania aktywnej sieci przy użyciu OTDR na długość fai 1625 nm. Pomiary OTDR całego toru optycznego od OLT do ONT są trudne z powodu występowania spitterów wieoportowych (stanowiących z punktu widzenia OTDR bardzo dużą tłumienność punktową) oraz z powodu dużej wymaganej rozdzieczości przestrzennej. Zastosowanie refektorów 1625 nm jest skutecznym i efektywnym kosztowo sposobem zmniejszania wymaganego zakresu dynamicznego stosowanego refektometru OTDR. Refektory FBG 1625 nm są podstawową metodą impementowania monitoringu warstwy optycznej na całej długości od OLT do ONT w czasie rzeczywistym w sieciach FTTx. Parametry Pasmo transmitowane Pasmo odbijane IL w paśmie transmisyjnym RL w paśmie transmisyjnym IL w paśmie odbijanym RL w paśmie odbijanym Min Typ / / / / Max Jedn. nm nm nm nm db db db db Schemat referencyjny Seria Jakość Rodzaj włókna Długość fai Pasmo odbite Typ fitru Typ złącza Typ złącza FBG G0/G1 1 - G652D T 1550; R 1310/ A adapter I in-ine ST SC SCA FC FCA LC LCA E20 E2A x - inne ST SC SCA FC FCA LC LCA E20 E2A x - inne Przykład: FBG-G A-SCA-SCA - Fibrain fitr FBG adapterowy do monitorowania OTDR 1625 w sieciach PON, kanał transmisyjny 1310, 1490 & 1550, kanał odbiciowy 1625, SC PC. 18
