1 Aluminiowe kanały naścienne DWP 63, z wbudowanymi szynami prądowymi, wyk.ip23, prod. KB System. Kanał aluminiowy DWP 63, IP 23. Obciążalność 63A (lub na życzenie 35A). Kanały aluminiowe, dostarczane w odcinkach 2395 mm (+ 1 łącznik). W kanale 2 niezależne szynotory (szyny prądowe): obwód ogólny 63 A/400V (L1, L2, L3) oraz obwód dedykowany (priorytetowy ozn. PRI), 63 A/230V (+N + PE). Kanały DWP 63 dostarczane jako lakierowane proszkowo (biały, RAL 9010 ) lub anodowane na naturalne aluminium. srebrne (wtedy części plastykowe czarne). Zastosowanie: biura, laboratoria, warsztaty, uczelnie, obiekty produkcyjne, urzędy itd. Uwaga: w boksach (nakładkach) możliwość montażu gniazd 3 fazowych, 16A/400V.

2 Kanały DWP 63.IP23. Przekrój kanałów biały 2395 x 81 x 54 7, alu anodowany Moduły zasilania kanału. Służą do podłączenia zasilania całej trasy kanałów. Zasilanie trasy kablami dla boksów(nakładek) 63A: - 5 x 16 mm² + 3 x 16 mm² dla kabli giętkich, - 5 x 25 mm + 3 x 25 mm dla kabli sztywnych. Zasilanie trasy dla boksów 35A: - 5 x 6 mm² + 3 x 6 mm² dla kabli giętkich, - 5 x 10 mm² + 3 x 10 mm² dla kabli sztywnych. Możliwość zasilenia kanałów na końcu lub w środku trasy.

3 Moduły zasilania kanału z lewej strony. Nr katalogowy Obciążalność Kolor Wymiary (mm) A/400V biały 350 x 81 x 68 1, alu anodowane A/400V biały 465 x 81 x 68 1, alu anodowane Moduły zasilania kanału z prawej strony. Nr katalogowy obciążalność Kolor Wymiary (mm) A/400V biały 350 x 81 x 68 1, alu anodowane A/400V biały 465 x 81 x 68 1, alu anodowane Moduły zasilania kanału w środku. Nr katalogowy obciążalność Kolor Wymiary (mm) A/400V biały 610 x 81 x 54 2, alu anodowane A. Kształtki kanałów.

4 Kąt wewnętrzny biały 280 x 81 x 280 1, alu anodowane Kąt zewnętrzny biały 280 x 81 x 280 1, alu anodowane Odgałęzienie (od trasy głównej) - do przejścia przez ścianę.

5 Odgałęzienie przejścia przez ścianę w lewo biały 670 x 81 x 280 3, alu anodowane Odgałęzienie przejścia przez ścianę w prawo biały 670 x 81 x 280 3, alu anodowane Kształtki elastyczne pojedyńcze. (wytłuszczono dł. części elastycznej) biały 460x 160 x 81 x 54 1, szary biały 560 x 260 x 81 x 54 1, szary biały 700 x 400 x 81 x 54 2, szary Profil (pokrywa) zamykający kanał DWP 63/IP 23.

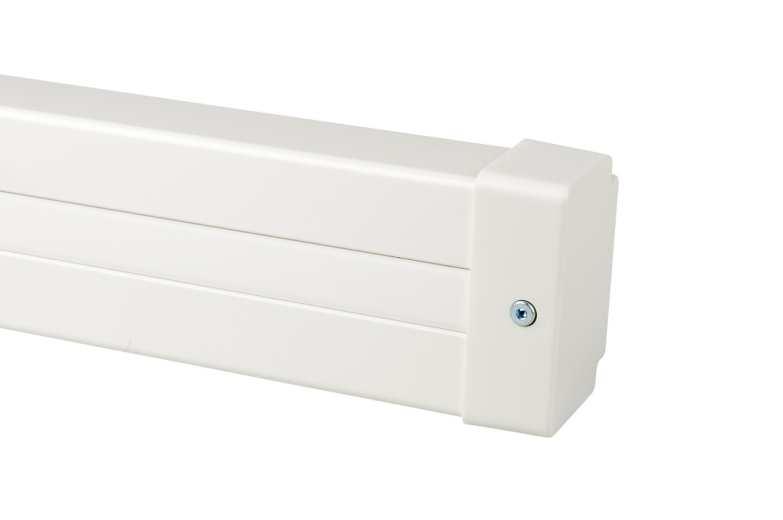

6 biały 2295 x 20 x 17 0, czarny Łącznik kanału biały 110 x 85 x 47 0, czarny Zaślepka kanału (na końcu trasy). Stanowi zamknięecie, zakończenie trasy.

7 Nr katalogowy Kolor Wymiary (mm) (dł. x wys. x głęb.) Strona kanału biały 30 x 86 x 57 0,04 lewa czarny biały 30 x 86 x 57 0,04 prawa czarny Narzędzie do łączenia (lub rozdzielania) odcinków kanałów i kształtek (głównie do montażu i demontażu łączników kanałów). Nr katalogowy Kolor czerwony 0,10 C. - ruchome (przestawne) nakładki (boksy) z gniazdami. Wykonanie IP23.

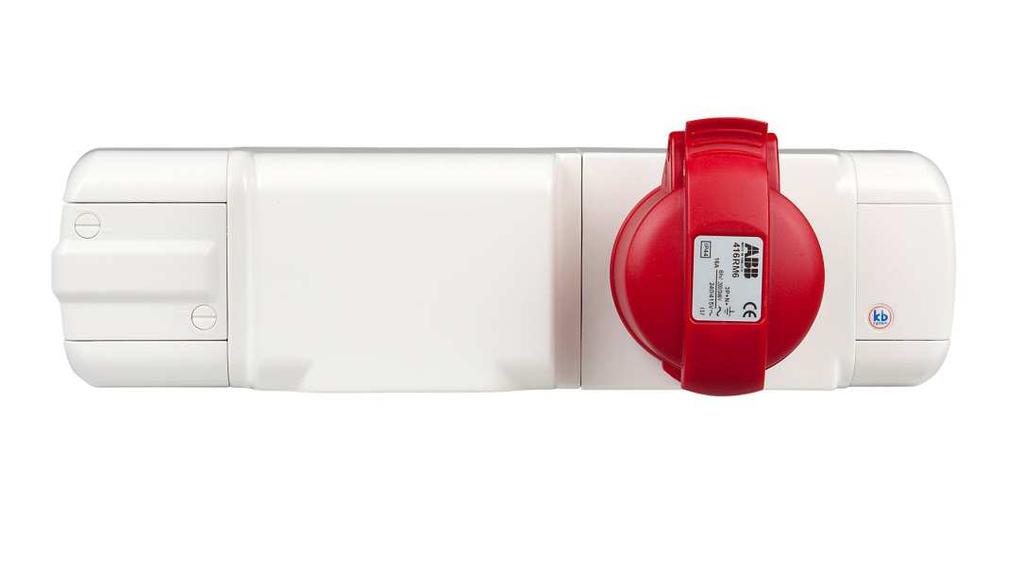

8 Boksy (nakładki) z gniazdami (możliwe także z zabezpieczeniami), wpinane są w dowolnym miejscu trasy kanałów. Łatwość ich montażu i demontażu (patrz filmiki video na stronie zakładka: Oferta KB - System). Możliwość montażu gniazd CEE,1 fazowych 16A/ 230V i 3 fazowych 16A/400V. Boksy (nakładki) mają możliwość wyboru fazy. Wybór fazy (przełącznik zamontowany na podstawie nakładki, z tyłu boksu) dotyczy gniazd zasilanych tylko z toru 3 fazowego ogólnego (wybór fazy nie dotyczy obwodu dedykowanego PRI). Przegląd boksów do kanałów DWP 63/ IP23. Boks (nakładka) z 2 gniazdami 230V. IP23. Możliwość wyboru fazy (dla obwodu ogólnego L1, L2 i L3). Nr katalogowy wyposażenie Kolor Wymiary (mm) dodatkowe LS 10A, C biały 295 x 84 x 45 0,56

9 alu/czarny LS 10A, C, lecz z obwodu PRI biały alu/czarny LS 16A, C biały alu/czarny LS 16A, C z obwodu PRI biały alu/czarny LS 10A, C, RCBO biały 0, alu/czarny LS 10A, C, biały RCBO ale z obwodu PRI alu/czarny LS 16A, C, RCBO biały 0, alu/czarny LS 16A, C, biały RCBO ale z obwodu PRI alu/czarny Boksy z gniazdami CEE, 1 lub 3 fazowymi (IP23). IP 23.

10 Boksy z 1 gniazdem CEE. IP 23. Nr katalogowy wyposażenie Kolor Wymiary (mm) CEE 216-6, IP23 1 x 230V, LS 16A, C biały 300 x 82 x 110 0, alu/czarny CEE 216-6, IP23 1 x 230V, LS 16A, C + RCBO biały 300 x 82 x 110 0, alu/czarny CEE 416-6, IP23 3 x 16A/400V + LS 16A, C biały 300 x 84 x 110 0, alu/czarny CEE 416-6, IP23 1 x 16A/400V + LS 16A, C + RCBO 6kA biały 300 x 82 x 110 0, alu/czarny

11 Boksy (nakładki) pod wyprowadzenie kabli (bez gniazd). Wykonanie IP 23. Nr katalogowy charakterystyka wyjścia kablowego fazowe, LS 10A, C Kolor Wymiary (mm) biały 300 x 97 x 48 0, alu/czarny fazowe, lecz z obwodu PRI, LS 10A, C biały 385 x 84 x 45 0, alu/czarny fazowe, LS 10A, C, RCD BO biały 300 x 97 x 48 0, alu/czarny fazowe, LS 16A, C biały 300 x 97 x 48 0, alu/czarny fazowe, LS 16A, C, z obwodu PRI biały 300 x 97 x 48 0, alu/czarny fazowe, LS 10A, C, biały 0,64

12 +RCD BO, ale z obwodu PRI alu/czarny fazowe, LS 16A, C, +RCD BO, z obwodu PRI biały 0, alu/czarny fazowe, 400V LS 10A, C biały 300 x 102 x 60 0, alu/czarny fazowe, 400V LS 10A, C, RCD BO 6 ka biały 300 x 102 x 80 0, alu/czarny fazowe, 400V LS 16A, C biały 300 x 102 x 50 0, alu/czarny fazowe, 400V LS 16A, C, RCD BO 6 ka biały 300 x 102 x 80 0, alu/czarny
