Aluminiowe kanały naścienne DWP 63, z wbudowanymi szynami prądowymi, wyk.ip20, prod. KB System.

Transkrypt

1 Aluminiowe kanały naścienne DWP 63, z wbudowanymi szynami prądowymi, wyk.ip20, prod. KB System.

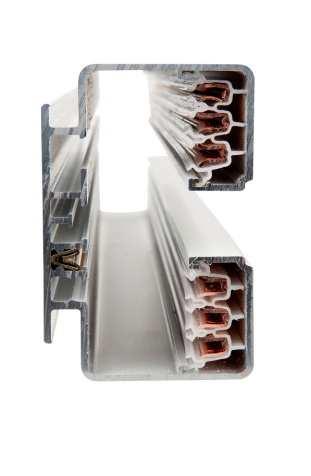

2 Kanał aluminiowy DWP 63, IP 20. Obciążalność 63A (lub na życzenie 35A). Kanały aluminiowe, dostarczane w odcinkach 2395 mm (+ 1 łącznik). W kanale 2 niezależne szynotory (szyny prądowe): obwód ogólny 63 A/400V (L1, L2, L3) oraz obwód dedykowany (priorytetowy ozn. PRI), 63 A/230V (+N + PE). Kanały DWP 63 dostarczane jako lakierowane proszkowo (biały, RAL 9010 ) lub anodowane na naturalne aluminium (srebrne). Zastosowanie: biura, laboratoria, warsztaty, uczelnie, obiekty produkcyjne, urzędy itd. Uwaga: w boksach (nakładkach) możliwość montażu gniazd 3 fazowych, 16A/400V. Kanały DWP 63.IP20. Przekrój kanałów biały 2395 x 81 x 54 7, alu anodowany Moduły zasilania kanału. Służą do podłączenia zasilania całej trasy kanałów. Zasilanie trasy kablami dla boksów(nakładek) 63A: - 5 x 16 mm² + 3 x 16 mm² dla kabli giętkich, - 5 x 25 mm + 3 x 25 mm dla kabli sztywnych. Zasilanie trasy dla boksów 35A: - 5 x 6 mm² + 3 x 6 mm² dla kabli giętkich, - 5 x 10 mm² + 3 x 10 mm² dla kabli sztywnych. Możliwość zasilenia kanałów na końcu lub w środku trasy.

3 Moduły zasilania kanału z lewej strony. Nr katalogowy Obciążalność Kolor Wymiary (mm) A biały 350 x 81 x 68 1, A alu anodowane RCD 30mA, 4 pol. biały 465 x 81 x 68 1, alu anodowane A biały 465 x 81 x 68 1, alu anodowane Moduły zasilania kanału z prawej strony. Nr katalogowy obciążalność Kolor Wymiary (mm) A biały 350 x 81 x 68 1, alu anodowane RCD 30mA, 4 pol. biały 465 x 81 x 68 1, alu anodowane A biały 465 x 81 x 68 1, alu anodowane Moduły zasilania kanału w środku.

4 Nr katalogowy obciążalność Kolor Wymiary (mm) A biały 610 x 81 x 54 2, alu anodowane A. Kształtki kanałów. Kąt wewnętrzny biały 280 x 81 x 280 1, alu anodowane Kąt zewnętrzny.

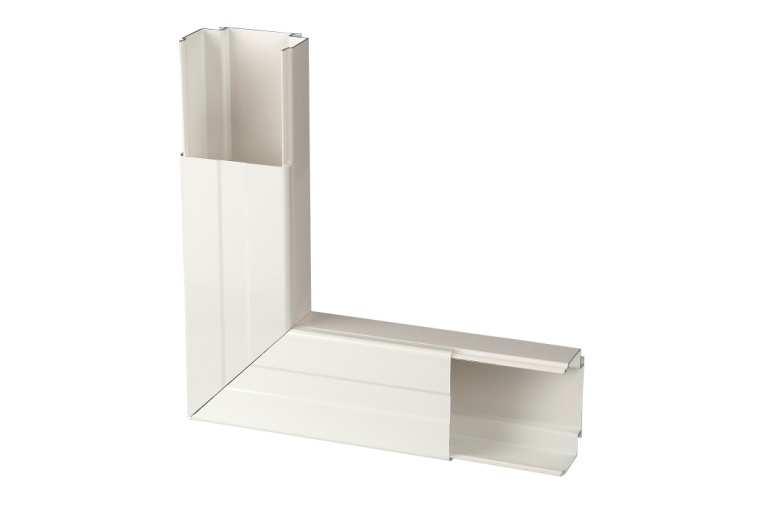

5 biały 280 x 81 x 280 1, alu anodowane Kąty płaskie, typu L. Kąt płaski (do góry) biały 180 x 180 x 54 1, alu anodowane Kąt płaski (do dołu) biały 180 x 180 x 54 1, alu anodowane Kształtki typu T.

6 Kształtki typu T do góry biały 156 x 181 x 54 1, alu anodowane Kształtki typu T do dołu biały 156 x 181 x 54 1, alu anodowane Odgałęzienie (od trasy głównej) - do przejścia przez ścianę. Odgałęzienie przejścia przez ścianę w lewo biały 670 x 81 x 280 3, alu anodowane Odgałęzienie przejścia przez ścianę w prawo.

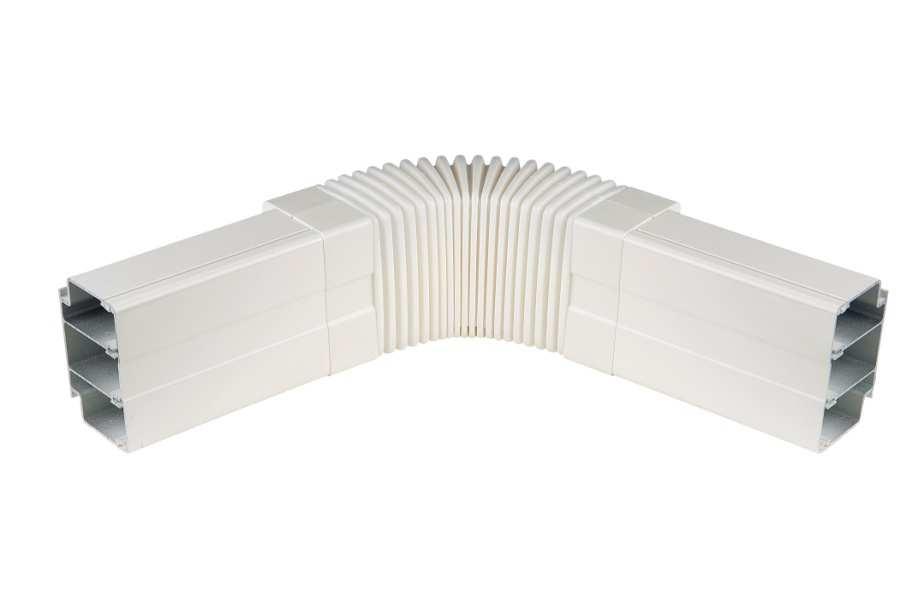

7 biały 670 x 81 x 280 3, alu anodowane Kształtki elastyczne pojedyńcze. (wytłuszczono dł. części elastycznej) biały 460x 160 x 81 x 54 1, szary biały 560 x 260 x 81 x 54 1, szary biały 700 x 400 x 81 x 54 2, szary Podwójne kształtki elastyczne. (wytłuszczono dł. części elastycznej).

8 biały 1020 x 260 x 81 x 54 3, szary biały 1300 x 400 x 81 x 54 4, szary Profil (pokrywa) zamykający kanał biały 1180 x 20 x 17 0, czarny Uwaga: możliwość zamówienia pokrywy o dl mm. Łącznik kanału biały 110 x 85 x 47 0,20

9 czarny Zaślepka kanału (na końcu trasy) biały 30 x 86 x 57 0, czarny Zacisk pomiarowy (pod uziemienie) biały 40 x 20 x 20 0, czarny Narzędzie do łączenia (lub rozdzielania) odcinków kanałów i kształtek (głównie do montażu i demontażu łączników kanałów).

10 Nr katalogowy Widok Kolor Wymiary (mm) ,10 C. - ruchome (przestawne) nakładki (boksy) z gniazdami. Wykonanie IP20. Boksy (nakładki) z gniazdami (możliwe także z zabezpieczeniami), wpinane są w dowolnym miejscu trasy kanałów. Łatwość ich montażu i demontażu (patrz filmiki video na stronie zakładka: Oferta KB System). Możliwość montażu gniazd CEE,1 fazowych 16A/ 230V i 3 fazowych 16A/400V. Maks. ilość gniazd w nakładce: 6. Boksy mają możliwość wyboru fazy. Wybór fazy (przełącznik zamontowany na podstawie nakładki) dotyczy gniazd zasilanych tylko z toru 3 fazowego ogólnego (nie dotyczy obwodu dedykowanego PRI).

11 Przegląd boksów do kanałów DWP 63. Boks (nakładka) z 1 gniazdem 230V. Nr katalogowy wyposażenie dodatkowe LS 10A, C, 1 pol. Kolor Wymiary (mm) biały 295 x 84 x 45 0, alu/czarny ale z obwodu PRI biały alu/czarny LS 16A, C, 1 pol. biały alu/czarny Boks (nakładka) z 2 gniazdami 230V. Nr katalogowy wyposażenie Kolor Wymiary (mm) dodatkowe LS 10A, C biały 295 x 84 x 45 0, alu/czarny LS 10A, C, lecz z obwodu PRI biały alu/czarny LS 16A, C biały alu/czarny LS 16A, C z obwodu PRI biały alu/czarny

12 LS 10A, C, RCBO biały 0, alu/czarny LS 10A, C, biały RCBO ale z obwodu PRI alu/czarny Boks (nakładka) z 4 gniazdami 230V. Nr katalogowy wyposażenie dodatkowe Kolor Wymiary (mm) LS 10A, C biały 385 x 84 x 45 0, alu/czarny LS 16A, C biały alu/czarny LS 10A, C, 2 pol. biały alu/czarny LS 10A, C, w tym 2 gniazda z obwodu PRI biały 0, alu/czarny LS 10A, C, RCBO biały alu/czarny

13 LS 16A, C, RCBO biały 0, alu/czarny Boks (nakładka) z 6 gniazdami 230V LS 10A, C, biały 475 x 84 x 45 0, alu/czarny LS 10A, C, biały RCBO LS 10A, C, RCBO LS 10A, C, biały wszystkie z obwodu PRI alu/czarny biały Uwaga: Możliwość zamówienia boksów j.w, lecz dodatkowo z otworami (zaślepionymi) pod gniazda RJ45 (np. keystone). Boksy z gniazdami CEE, 1 lub 3 fazowymi (IP23).

14 Boksy z 1 gniazdem CEE. IP 23. Nr katalogowy wyposażenie Kolor Wymiary (mm) CEE 216-6, IP23 1 x 230V, LS 16A, C biały 300 x 82 x 110 0, alu/czarny CEE 216-6, IP23 1 x 230V, LS 16A, C + RCBO biały 300 x 82 x 110 0, alu/czarny CEE 416-6, IP23 3 x 16A/400V + LS 16A, C biały 300 x 84 x 110 0, alu/czarny CEE 416-6, IP23 1 x 16A/400V + LS 16A, C + RCBO 6kA biały 300 x 82 x 110 0, alu/czarny CEE 232-6, 1 x 32A/230V, LS 25A, C biały 385 x 84 x 45 0, alu/czarny CEE 232-6, 1 x 32A/230V, LS 25A, C + RCBO biały 300 x 82 x 110 0, alu/czarny

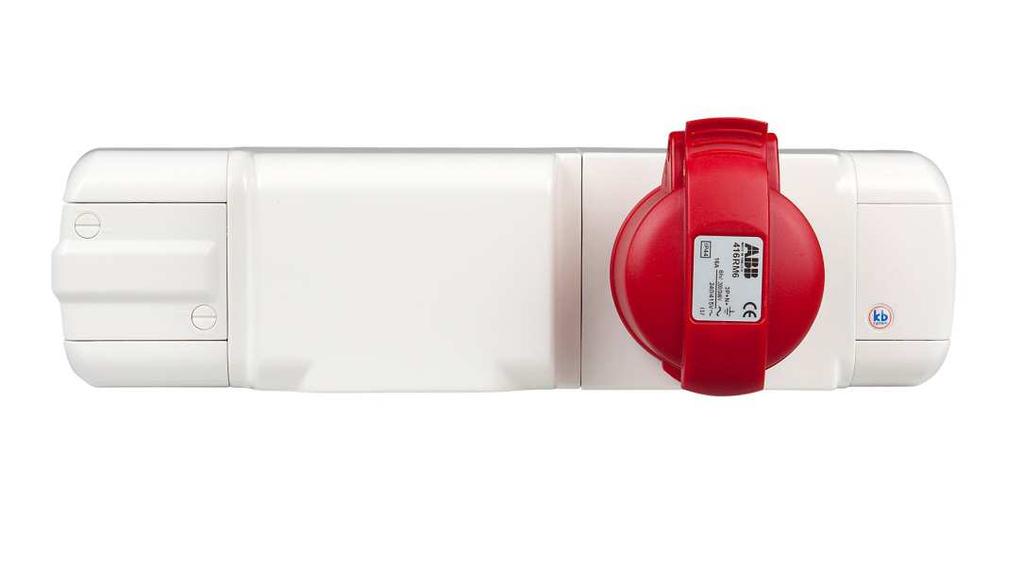

15 Boksy (nakładki) pod wyprowadzenie kabli (bez gniazd). Wykonanie IP 23. Nr katalogowy charakterystyka wyjścia kablowego fazowe, LS 10A, C Kolor Wymiary (mm) biały 300 x 97 x 48 0, alu/czarny fazowe, lecz z obwodu PRI, LS 10A, C biały 385 x 84 x 45 0, alu/czarny fazowe, LS 10A, C, RCBO biały 300 x 97 x 48 0, alu/czarny fazowe, biały 300 x 97 x 48 0,52

16 LS 16A, C alu/czarny fazowe, LS 16A, C, z obwodu PRI biały 300 x 97 x 48 0, alu/czarny fazowe, LS 10A, C, +RCBO, z obwodu PRI biały 0, alu/czarny fazowe, LS 16A, C, +RCBO, z obwodu PRI biały 0, alu/czarny fazowe, 400V LS 10A, C biały 300 x 102 x 60 0, alu/czarny fazowe, 400V LS 10A, C, RCBO 6 ka biały 300 x 102 x 80 0, alu/czarny fazowe, 400V LS 16A, C biały 300 x 102 x 50 0, alu/czarny fazowe, 400V LS 16A, C, RCBO 6 ka biały 300 x 102 x 80 0, alu/czarny
