1 Rozdzielnice kolumnowe PIŁA

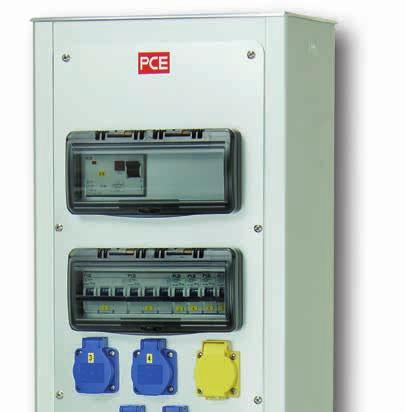

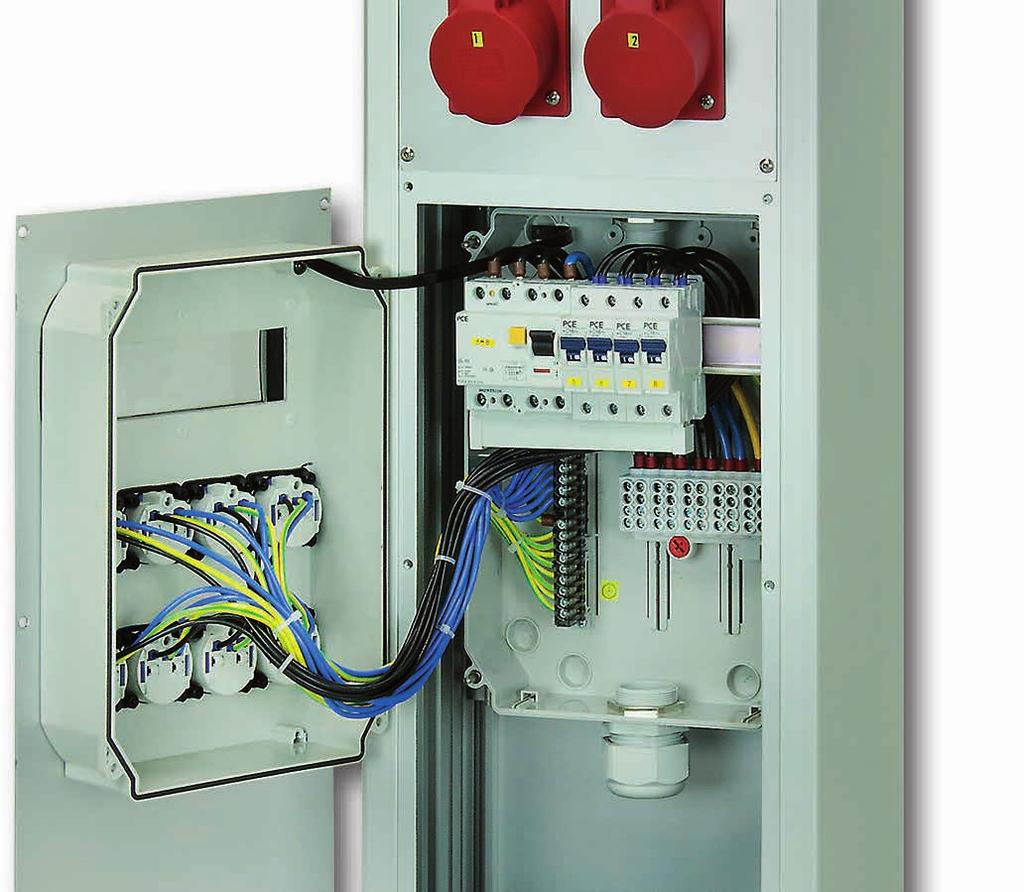

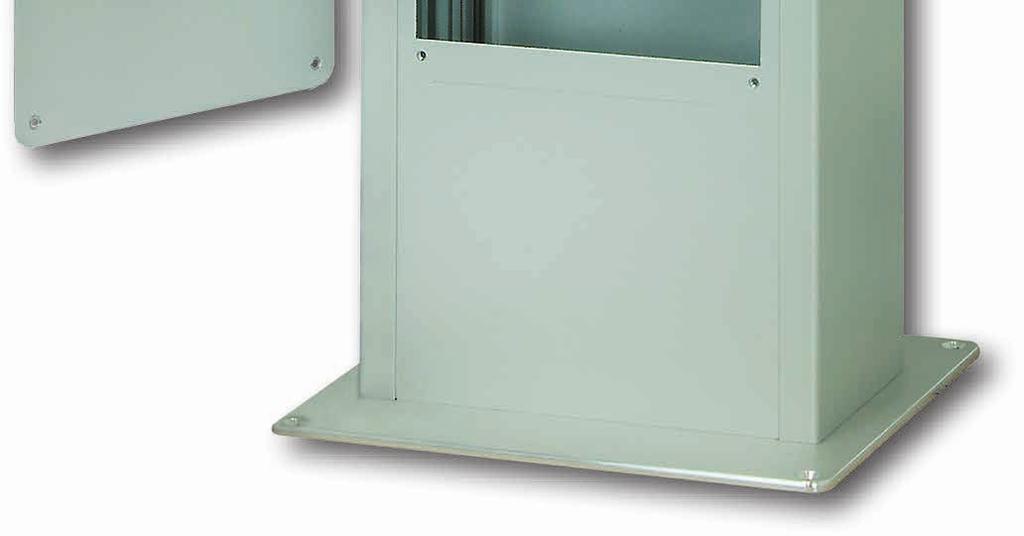

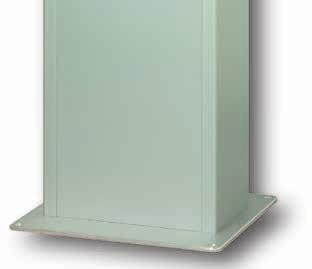

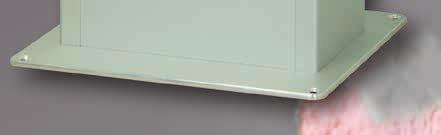

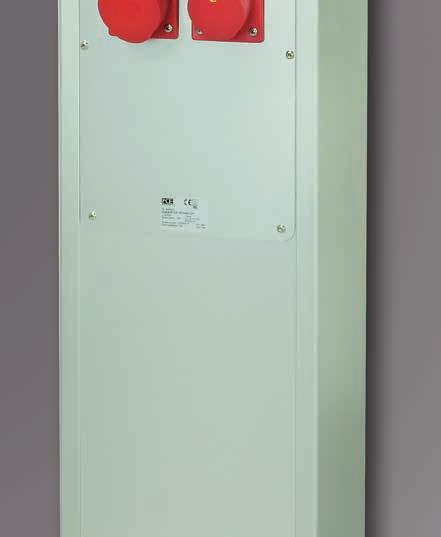

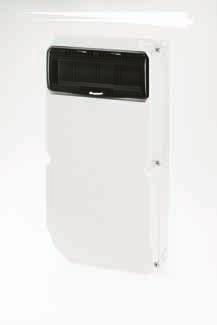

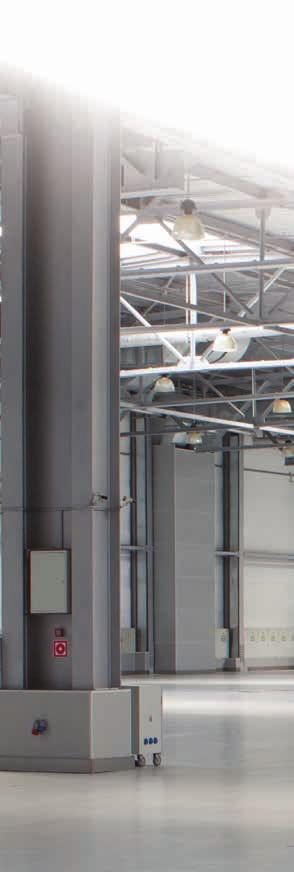

2 PIŁA Rozdzielnice kolumnowe- aluminiowe Rozdzielnice kolumnowe, wykonane z anodowanego aluminium ze zintegrowaną obudową z tworzywa ZASTOSOWANIA Handel i przemysł Miejsca publiczne, parki, eventy Hale produkcyjne i przemysłowe Campingi oraz przystanie etc. ZALETY Aluminiowa konstrukcja (solidna i trwała) Łatwy montaż i instalacja Podzespoły elektryczne zabezpieczone w obudowie z tworzywa! Indywidualna konfiguracja (zasilanie, sieć, sprężone powietrze, woda,...) Rozdzielnice okablowane, gotowe do podłączenia Rozdzielnica kolumnowa- aluminiowa MS 300 Otwarty aluminiowy profil (panele boczne, przednia i tylna płyta) Górna i dolna płyta wykonana z obrobionego aluminium Wymiary: wysokość od 490 do 1600 mm Dane techniczne obudowy kolumnowej: Wymiary: (wys. x szer. x głęb.) 1210/1330 x 300 x 175 mm Podstawa: 360 x 325 mm (otwory montażowe 330 x 295 mm) Kolor: silver anodised/ srebro anodowane Dane techniczne zintegrowanej obudowy z tworzywa: Tworzywo: PC/ABS Kompletne okablowanie dla rozdzielnicy kolumnowej Samozamykające się okienko inspekcyjne Stopień szczelności: IP54 zintegrowana obudowa z tworzywa pokrywa górna pokrywa tylna pokrywa przednia podstawa 2

3 Wersje Nr kat Wejście: 1 x M40 dławnica kablowa 1 x M40 dławnica kablowa 1 x M16 dławnica kablowa 1 x M40 dławnica kablowa 1 x M16 dławnica kablowa 1 x M40 dławnica kablowa Wyjście: 1 x CEE 32A 5P 400V 2 x CEE 16A 5P 400V 4 x GS 16A 250V 1 x CEE 32A 5P 400V 1 x CEE 16A 5P 400V 4 x GS 16A 250V 2 x RJ45 1 x CEE 63A 5P 400V 1 x CEE 32A 5P 400V 1 x CEE 16A 5P 400V 4 x GS 16A 250V 2 x RJ45 2 x CEE 32A 5P 400V 2 x CEE 16A 5P 400V 8 x GS 16A 250V Zabezpieczenia: 1 x C32 3P 2 x C16 3P 4 x C16 1P 1 x FI63/4/0,03A 1 x C32 3P 1 x C16 3P 4 x C16 1P 1 x FI63/4/0,03A 1 x C63 3P 1 x C32 3P 1 x C16 3P 4 x C16 1P 2 x FI63/4/0,03A 2 x C32 3P 2 x C16 3P 4 x C16 1P 2 x FI63/4/0,03A Specyfikacja: Rozdzielnica kolumnowaaluminiowa, anodowana 1210 x 300 x 175 mm obudowa z tworzywaokablowanie: 5 x 25 mm² (5 x 16 mm² YF) IP54 Rozdzielnica kolumnowaaluminiowa, anodowana 1210 x 300 x 175 mm obudowa z tworzywaokablowanie: 5 x 25 mm² (5 x 16 mm² YF) IP54 Rozdzielnica kolumnowaaluminiowa, anodowana 1330 x 300 x 175 mm obudowa z tworzywaokablowanie: 5 x 25 mm² (5 x 16 mm² YF) IP54 Rozdzielnica kolumnowaaluminiowa, anodowana 1330 x 300 x 175 mm obudowa z tworzywaokablowanie: 5 x 25 mm² (5 x 16 mm² YF) IP54 Specjalne wykonania na życzenie klienta! 3

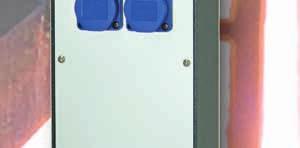

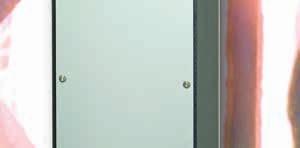

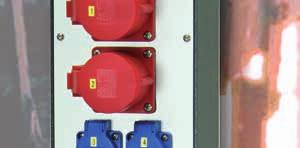

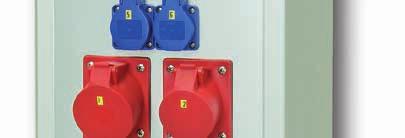

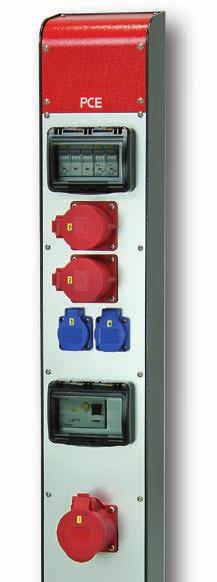

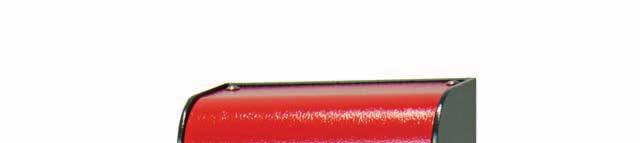

4 PIŁA Rozdzielnice kolumnowe - blacha stalowa Rozdzielnice kolumnowe wykonane z blachy stalowej, malowanej proszkowo ze zintegrowaną obudową z gumy ZASTOSOWANIA Miejsca publiczne, parki, eventy Hale produkcyjne i przemysłowe Campingi oraz przystanie etc. ZALETY Konstrukcja z blachy stalowej, malowanej proszkowo (stablina i niezawodna) Łatwy montaż i instalacja Podzespoły elektryczne zabezpieczone w obudowie z gumy! Indywidualna konfiguracja (zasilanie, sieć, sprężone powietrze, woda,...) Rozdzielnice okablowane, gotowe do podłączenia Rozdzielnica kolumnowa z blachy stalowej, malowana proszkowo Odkręcana płyta przednia wykonana z anodowanego aluminium Obudowa (panele boczne i płyta tylna) wykonana z blachy stalowej malowanej proszkowo Pokrywa górna zdejmowana, malowana proszkowo Dane techniczne obudowy kolumnowej: Wymiary: (wys. x szer. x głęb.) 1200 x 165 x 85 mm Podstawa: 250 x 150 mm Kolory: Obudowa kolumnowa (RAL 7016) Pokrywa górna (RAL 3000) Pokrywa przednia: silver anodised/ srebro anodowane Dane techniczne zintegrowanej obudowy z gumy: W pełni gumowa obudowa Kompletne okablowanie dla rozdzielnicy kolumnowej Samozamykające się okienko inspekcyjne zintegrowana obudowa z gumy 4

5 Wersje Nr kat Wejście: 1 x M32 dławnica kablowa 1 x M32 dławnica kablowa 1 x M25 dławnica kablowa Wyjście: 2 x CEE 16A 5P 400V 2 x GS 16A 250V 1 x CEE 32A 5P 400V 2 x CEE 16A 5P 400V 2 x GS 16A 250V 3 x CEE 16A 3P 250V Zabezpieczenia: 1 x FI63/4/0,03A 1 x C16 3P 2 x C16 1P 1 x FI63/4/0,03A 3 x RCBO 16A/1p+N C/0,03A Specjalne wykonania na życzenie klienta! 5

6 PCE obudowy SUWAŁKI SZUBIN Rozdzielnice stacjonarne z tworzywa DELTA ADAMÓW LUBLIN LESZNO PIŁA Rozdzielnice kolumnowe -blacha stalowa HEL DZIERŻONIÓW Rozdzielnice przenośne z tworzywa NYSA PEGASUS 6 PCE oferuje szeroką gamę rozdzielnic z możliwością wykonań specjalnych na życzenie klienta! PEGASUS

7 ZAMOŚĆ BYTOM Rozdzielnice stacjonarne gumy tworzywa SZCZECIN KATOWICE INOWROCŁAW PIŁA Rozdzielnice kolumnowe -aluminium FROMBORK TWARDOGÓRA ŚWIDNICA RAWICZ SŁUPSK STRZELIN Rozdzielnice przenośne z gumy ZAMOŚĆ Więcej informacji w katalogu, do pobrania na 7

8 Connection to the future PCE Polska ul. Zielona DZIERŻONIÓW POLSKA TEL FAX /2014 Techniczne zmiany oraz błędy drukarskie możliwe! Aby uzyskać szczegółowe informacje sprawdź katalog główny PCE lub skontaktuj się z naszym działem handlowym!
