SG-1641A GENERATOR FUNKCYJNY Z CZĘSTOŚCIOMIERZEM

Transkrypt

1 INSTRUKCJA OBSŁUGI SG-1641A GENERATOR FUNKCYJNY Z CZĘSTOŚCIOMIERZEM SHANGHAI MCP CORP.

2 Spis treści Str. 1. ZASADY BEZPIECZEŃSTWA CHARAKTERYSTYKA SPECYFIKACJA TECHNICZNA Generator funkcyjny Częstościomierz Dane ogólne ZASADA DZIAŁANIA OBSŁUGA Obsługa panelu przedniego Obsługa panelu tylnego Przygotowanie do uruchomienia generatora Procedura sprawdzenia poprawności działania generatora Przebiegi wyjściowe generatora Przebieg funkcyjny Przebieg impulsowy TTL/CMOS Przebieg przemiatania wewnętrznego Przebieg przemiatania sterowany sygnałem zewnętrznym Przebieg sinusoidalny 100Hz Pomiar częstotliwości sygnału zewnętrznego UTRZYMANIE Uwagi dla użytkownika Rozwiązywanie problemów OCHRONA ŚRODOWISKA

3 1. ZASADY BEZPIECZEŃSTWA Niniejsza instrukcja obsługi zawiera ostrzeżenia oraz zasady bezpieczeństwa, które muszą być przestrzegane przez użytkownika, w celu zachowania bezpieczeństwa oraz uniknięcia ryzyka wystąpienia wypadku lub ciężkich obrażeń. Producent i dystrybutor nie odpowiadają za uszkodzenia lub obrażenia spowodowane nieprawidłowym użytkowaniem urządzenia, niezgodnym z instrukcją obsługi. Przed podłączeniem generatora do gniazda zasilania należy upewnić się, że wartość napięcia w gniazdku sieciowym jest zgodna z wartością napięcia zasilającego generator. Generator należy podłączać wyłącznie do gniazdka sieciowego, które posiada bolec uziemiający (PE). Nie należy umieszczać urządzenia na powierzchniach mokrych lub wilgotnych. Nie wolno wystawiać urządzenia na działanie wysokich temperatur lub bezpośrednie działanie promieni słonecznych. Nie wolno narażać urządzenia na działanie wysokiej wilgotności lub wilgoci. Przepalone bezpieczniki należy wymieniać na nowe o takich samych parametrach znamionowych. Nie wolno zwierać metalowych zakończeń bezpiecznika ani oprawki bezpiecznika. Nie wolno przekraczać maksymalnych wartości wejściowych urządzenia. Podczas obsługi urządzenia należy mieć na sobie suche ubranie oraz obuwie z gumową podeszwą lub stać na gumowej macie izolującej. Należy przestrzegać znaków ostrzegawczych oraz informacji umieszczonych na obudowie urządzenia. Nie należy umieszczać żadnych metalowych elementów w otworach wentylacyjnych obudowy urządzenia. Nie wolno stawiać żadnych pojemników z płynami na obudowie urządzenia, gdyż może to spowodować ryzyko zwarcia w przypadku przewrócenia pojemnika. Nie należy używać urządzenia w pobliżu źródeł silnego pola elektromagnetycznego (np. silniki elektryczne, transformatory). Nie należy narażać urządzenia na silne wstrząsy lub wibracje. Urządzenie należy chronić przed wysokimi temperaturami pochodzącymi od gorących narzędzi lutowniczych. W przypadku wcześniejszego transportu urządzenia w niskiej temperaturze należy zostawić urządzenie wyłączone na czas, gdy jego temperatura wyrówna się z temperatura pokojową. Nie należy wprowadzać żadnych modyfikacji w budowie urządzenia. Nie należy kłaść urządzenia panelem przednim na blacie, gdyż może to spowodować uszkodzenie gniazd, pokręteł regulacji i przycisków sterujących. -3-

4 Otwieranie obudowy oraz naprawa urządzenia mogą być wykonywane tylko i wyłącznie przez osoby wykwalifikowane. Wszelkie prace serwisowe powinny przebiegać w obecności drugiej osoby, znającej zasady pierwszej pomocy. Urządzenie należy trzymać z dala od dzieci. 2. CHARAKTERYSTYKA Laboratoryjny generator funkcyjny z częstościomierzem SG-1641A jest urządzeniem charakteryzującym się wysoką stabilnością pracy i wielofunkcyjnością. Urządzenie może być stosowane w laboratoriach naukowych, szkołach i uczelniach oraz do prac badawczych nad obwodami elektrycznymi oraz impulsowymi. Obwód generujący przebiegi wyjściowe w paśmie 0,1Hz 3MHz zbudowano w oparciu o pojedynczy układ scalony generatora funkcyjnego, który charakteryzuje się wysoką niezawodnością oraz wysokim współczynnikiem jakość/cena. Scalony układ mikroprocesorowy pozwala na inteligentne sterowanie i pomiar częstotliwości wewnętrznej generatora przebiegów wyjściowych. Pozwala to na bezpośrednie i dokładne śledzenie częstotliwości i amplitudy sygnału wyjściowego w szczególności dla niskich częstotliwości. Częstościomierz wskazuje częstotliwość sygnału wyjściowego generatora lub częstotliwość zewnętrznego sygnału doprowadzonego do gniazda INPUT niewiększą niż 50MHz. Zastosowanie precyzyjnego źródła prądowego pozwoliło na uzyskanie dużej dokładności sygnału wyjściowego w całym paśmie. Oprócz standardowych przebiegów wyjściowych, takich jak przebieg sinusoidalny, trójkątny, prostokątny, generator generuje również przebiegi asymetryczne, np. przebieg piłokształtny lub impulsowy. Jednocześnie dla wszystkich rodzajów przebiegów wyjściowych generator posiada funkcję przemiatania. Wysoka niezawodność urządzenia została osiągnięta dzięki zastosowaniu wysokiej jakości materiałów oraz starannie zaprojektowanym obwodom elektronicznym i zabezpieczającym. Średni okres bezawaryjny urządzenia (MTBF) wynosi 1000 godzin. Nowoczesne wzornictwo oraz ergonomia elementów sterujących sprawiają, że obsługa urządzenia jest prosta i wygodna. -4-

5 3. SPECYFIKACJA TECHNICZNA 3.1. Generator funkcyjny Pasmo 0,1Hz 3MHz w 8 podzakresach: 1Hz, 10Hz, 100Hz, 1kHz, 10kHz, 100kHz, 1MHz, 3MHz z płynna regulacją za pomocą potencjometru Impedancja OUTPUT 50Ω wyjściowa TTL/CMOS 600Ω (TTL), 2kΩ (CMOS) Generowane przebiegi Amplituda Składowa stała DC Tłumik OUTPUT TTL/CMOS SIN OUT OUTPUT TTL/CMOS sinusoidalny, prostokątny, trójkątny, piłokształtny, impulsowy prostokątny TTL Sinusoidalny 100Hz (1V p-p, Hz) Bez tłumika: 2V p-p 20V p-p (płynna regulacja, obciążenie 1MΩ) Tłumik 20dB: 0,2V p-p 2V p-p (płynna regulacja, obciążenie 1MΩ) Tłumik 40dB: 20mV p-p 200mV p-p (płynna regulacja, obciążenie 1MΩ) Przy obciążeniu 50Ω zakres amplitudy wynosi 50% podanego zakresu TTL: poziom niski 0 : 0,8V poziom wysoki 1 : 1,8V (obciążenie 600Ω) CMOS: poziom niski 0 : 0,8V poziom wysoki 1 : 5V 15V (częstotliwość 100kHz, obciążenie 2kΩ) -5V 5V ±10% (obciążenie 50Ω) Przy wyłączonej składowej stałej DC: 0V±0,1V Przy obciążeniu 1MΩ zakres amplitudy składowej stałej wynosi -10V 10V ±10% 0dB / 20dB / 40dB / 60dB (0dB oznacza brak tłumienia) -5-

6 Częstotliwościowy Rodzaje sygnału wyjsciowego Przemiatanie częstotliwości Zewnętrzna modulacja częstotliwościowa 80:20% 20:80% ±10% Regulacja symetrii Przy wyłączonej asymetrii błąd symetrii wynosi: 2% Przemiatanie Liniowe lub logarytmiczne Tryb przemiatania wewnętrzne Przemiatanie Zależne od sygnału wejściowego INPUT zewnętrzne Okres 10ms 5s ±10% Przemiatanie wewnętrzne przemiatania Szerokość przemiatania 1 w całym paśmie Impedancja wej. >500kΩ Przemiatanie Amplituda wej. -2V 2V zewnętrzne Okres wej. 10ms 5s Zniekształcenie <1% sygnału sinusoidalnego Liniowość sygnału >99% (w zakresie 10% 90% amplitudy wyjściowej) trójkątnego Sygnał wyjściowy Czas narastania i opadania 30ns sygnału prostokątnego Przeregulowanie zbocza narastającego i opadającego 5% V 0 (dla obciążenia 50Ω) Stabilność częstotliwości sygnału ±0,1% / min. wyjściowego Szerokość 3 cyfry Jednostka V p-p lub mv p-p Wskazanie amplitudy Błąd V 0 ±20% ±1 cyfra (obciążenie 1MΩ) Wskazanie należy podzielić przez 2 przy obciążeniu 50Ω. Rozdzielczość 0,1V p-p (tłumik 0dB) 10mV p-p (tłumik 20dB) 1mV p-p (tłumik 40dB) Wskazanie Zakres 0,1Hz 50000kHz częstotliwości Szerokość 5 cyfr (4 cyfry dla częstotliwości <300Hz) -6-

7 3.2. Częstościomierz Zakres pomiaru częstotliwości sygnału zewnętrznego Zakres napięcia wejściowego Impedancja wejściowa Kształt sygnału wejściowego Częstotliwość filtra odcinającego Czas pomiaru Wskazanie Błąd pomiaru Podstawa czasu Zakres Szerokość Częstotliwość nominalna Stabilność częstotliwości 0,1Hz 50000kHz 50mV 2V (10Hz 40000kHz) 100mV 2V (0,1Hz 50000kHz) 500kΩ / 30pF Sinusoidalny lub prostokątny Ok. 100kHz ( z wewnętrznym tłumikiem, zgodnie z wymaganiami dotyczącymi minimalnego napięcia wejściowego) Ok. 0,3s (fi>3hz) Czas pomiaru jednego okresu (fi 3Hz) 0,1Hz 50000kHz 5 cyfr Błąd podstawy czasu ± Błąd wyzwalania (przy pomiarze jednego okresu, gdy współczynnik mierzonego sygnału S/N > 40dB błąd wyzwalania wynosi 0,3%) 10MHz ±5x10-5 / dzień 3.3. Dane ogólne Napięcie 230V ±10% Zasilanie Częstotliwość 50Hz ±5% Pobór mocy 30VA Wymiary 260 x 300 x 90 Masa Ok. 2 kg -7-

8 4. ZASADA DZIAŁANIA Zgodnie z rys. 1 wszystkie obwody generatora sterowane są przez układ scalony mikroprocesora, który jednocześnie: reguluje wartość częstotliwości sygnału wyjściowego oraz jego kształt, wykonuje pomiar i wyświetla wartość częstotliwości sygnału wyjściowego lub sygnału wejściowego doprowadzonego do gniazda INPUT, wykonuje pomiar i wyświetla wartość amplitudy sygnału wyjściowego. TTL/CMOS REGULACJA TTL/CMOS ZASILACZ ±25V +5V -5V ±15V GND WEJŚCIE ZEWN. INPUT WYJŚCIE GENERATORA OBWÓD PRZEMIATANIA UKŁAD SCALONY GENERATORA FUNKCYJNEGO MAX 038 SZEROKO- PASMOWY WZMACNIACZ MOCY ŹRÓDŁO SYGNAŁU SINUS. 100Hz 50Ω WYJŚCIE SYGNAŁU SINUS. 100Hz Fi: 0,1Hz 50MHz WZMACNIACZ WEJŚCIOWY WYŚWIETLACZ CZĘSTOTLIWOŚCI WYŚWIETLACZ AMPLITUDY TTL BRAMKA V/F MIKROPROCESOR RYS. 1: Schemat blokowy generatora SG-1641A Sygnał wyjściowy generowany jest przez pojedynczy układ scalony (typu ASIC), który charakteryzuje się wysoką niezawodnością ze względu na dużą skalę integracji, redukcję obwodów zewnętrznych, dużą dokładność i łatwą komunikacją z mikroprocesorem wewnętrznym. Obwód przemiatania, składający się z kilku wzmacniaczy operacyjnych IC, zapewnia duży zakres szerokości i okresu przemiatania. Szerokopasmowy wzmacniacz mocy zapewnia duża zdolność obciążeniową i regulację składowej stałej DC z panelu generatora za pomocą potencjometru. Liniowy obwód zasilający zapewnia brak zakłóceń sygnału wyjściowego generatora oraz stanowi zabezpieczenie przeciwprzepięciowe, nadprądowe i termiczne. -8-

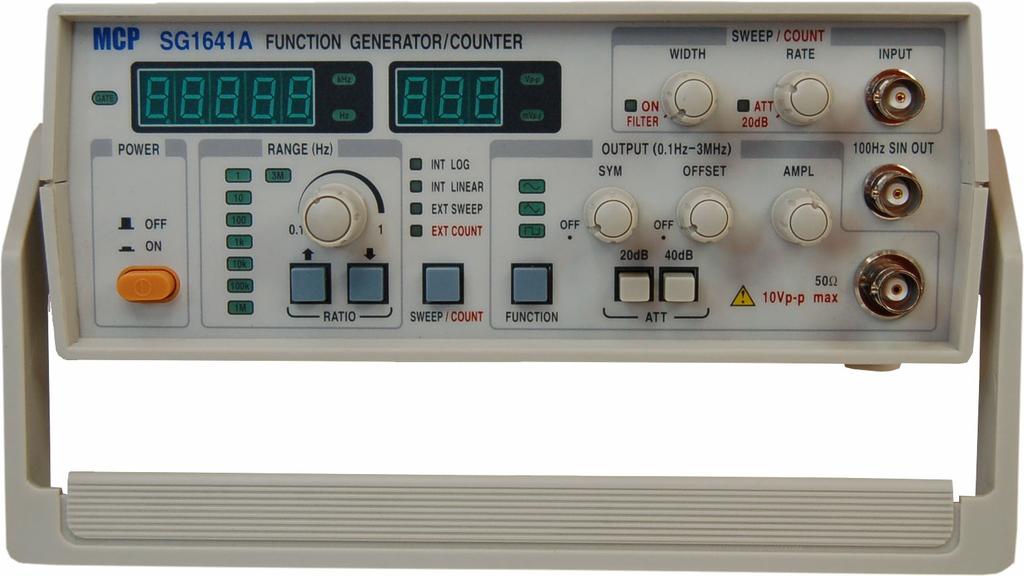

9 5. OBSŁUGA 5.1. Obsługa panelu przedniego RYS. 2: PANEL PRZEDNI GENERATORA SG-1641A 1. Wyświetlacz LED 5-cyfr Wskazanie częstotliwości sygnału wyjściowego lub wejściowego. 2. Wyświetlacz LED 3-cyfry Wskazanie amplitudy sygnału wyjściowego. 3. WIDTH: Pokrętło płynnej regulacji szerokości przemiatania Podczas wskazania na wyświetlaczu częstotliwości sygnału zewnętrznego, gdy pokrętło jest skręcone maksymalnie w lewo (zapala się zielona dioda ON FILTER), sygnał zewnętrzny przed pomiarem przechodzi przez filtr dolnoprzepustowy. 4. RATE: Pokrętło płynnej regulacji okresu przemiatania Podczas wskazania na wyświetlaczu częstotliwości sygnału zewnętrznego, gdy pokrętło RATE jest skręcone maksymalnie w lewo (zapala się zielona dioda ATT 20dB), sygnał zewnętrzny przed pomiarem przechodzi przez tłumik 20dB. 5. INPUT: Gniazdo regulacji przemiatania / częstościomierza Wejście zewnętrznego sygnału do regulacji przemiatania lub zewnętrznego sygnału do częstościomierza, gdy przycisk SWEEP/COUNT (13) ustawiony jest odpowiednio na pozycję EXT SWEEP lub EXT COUNT Hz SIN OUT: Źródło sygnału sinusoidalnego Sinusoidalny sygnał wyjściowy o częstotliwości 100Hz i amplitudzie 1V p-p. Impedancja gniazda wyjściowego wynosi 600Ω. -9-

10 7. OUTPUT: Gniazdo wygenerowanego przebiegu wyjściowego Amplituda sygnału wyjściowego wynosi 20V p-p (dla obciążenia 1MΩ) lub 10V p-p (dla obciążenia 50Ω). 8. AMPL: Pokrętło płynnej regulacji amplitudy przebiegu wyjściowego Zakres regulowanej amplitudy wynosi 20dB. 9. OFFSET: Pokrętło płynnej regulacji składowej stałej Zakres regulacji -5V 5V (dla obciążenia 50Ω). Składowa stała wynosi 0V, gdy pokrętło jest skręcone maksymalnie w lewo, na pozycję OFF. 10. SYM: Pokrętło płynnej regulacji symetrii przebiegu Przebieg jest symetryczny, gdy pokrętło jest skręcone maksymalnie w lewo, na pozycję OFF. 11. ATT: Przyciski wyboru tłumika amplitudy przebiegu wyjściowego Amplituda przebiegu wyjściowego nie jest tłumiona, gdy obydwa przyciski są wyciśnięte. Wciśnięcie przycisku tłumika spowoduje tłumienie amplitudy przebiegu wyjściowego odpowiednio 20dB lub 40dB. Wciśnięcie obydwu przycisków jednocześnie spowoduje tłumienie 60dB. 12. FUNCTION: Przycisk wyboru kształtu przebiegu wyjściowego Wybór przebiegu sinusoidalnego, trójkątnego lub prostokątnego. 13. SWEEP/COUNT: Przycisk uruchamiający częstościomierz lub przemiatanie Uruchomienie przemiatania wewnętrznego (liniowego/logarytmicznego), przemiatania regulowanego sygnałem zewnętrznym lub częstościomierza. 14. RANGE: płynna regulacja częstotliwości przebiegu wyjściowego Zakres regulacji wynosi 10% 100% zakresu ustawionego za pomocą przycisków (15) i (16) RATIO: przyciski wyboru zakresu częstotliwości przebiegu wyjściowego Wciśnięcie przycisku (15) spowoduje zmniejszenie a przycisku (16) zwiększenie aktualnego zakresu częstotliwości przebiegu wyjściowego. 17. POWER: przycisk uruchamiający urządzenie Urządzenie jest uruchomione, gdy przycisk jest wciśnięty a wyłączone, gdy wyciśnięty. -10-

11 5.2. Obsługa panelu tylnego RYS. 3: PANEL TYLNY GENERATORA SG-1641A 18. Gniazdo zasilania Zasilanie podłączane do sieci 230V AC. 19. Gniazdo bezpiecznika Bezpiecznik o prądzie nominalnym 0,5A. 20. Pokrętło CMOS ADJ Płynna regulacja wysokiego poziomu CMOS w zakresie 5V 15V. 21. Gniazdo TTL/CMOS OUTPUT Wyjście sygnału TTL/CMOS Przygotowanie do uruchomienia generatora Przed podłączeniem przewodu zasilającego do gniazda (18) na panelu tylnym generatora, należy upewnić się, czy napięcie sieci zasilającej generator wynosi 230V ±10% Procedura sprawdzenia poprawności działania generatora Na rysunku 4 przedstawiono procedurę, której wykonanie pozwala na sprawdzenie poprawności działania generatora. -11-

12 WŁĄCZENIE GENERATORA WCISNĄĆ PRZYCISK ZMIANY ZAKRESU CZĘSTOTLIWOŚCI N WSKAZANIE CZĘSTOTLIWOŚCI ZMIENIA SIĘ T ZMIENIĆ AMPLITUDĘ SYGNAŁU WYJŚCIOWEGO N WSKAZANIE AMPLITUDY ZMIENIA SIĘ T ZMIENIĆ KSZTAŁT SYGNAŁU WYJŚCIOWEGO N KSZTAŁT SYGNAŁU WYJŚCIOWEGO ZMIENIA SIĘ T WYBRAĆ TRYB INT N SYGNAŁ WYJŚCIOWY JEST PRZEMIATANY T URZĄDZENIE JEST USZKODZONE URZĄDZENIE PRACUJE NORMALNIE RYS. 4: PROCEDURA POPRAWNOŚCI DZIAŁANIA GENERATORA -12-

13 5.5. Przebiegi wyjściowe generatora Przebieg funkcyjny 1. Do gniazda wygenerowanego przebiegu wyjściowego (7) podłączyć zwykły przewód pomiarowy lub przewód zakończony terminatorem 50Ω. 2. Za pomocą przycisków RATIO (15, 16) wybrać zakres częstotliwości przebiegu wyjściowego. Pokrętłem RANGE (14) wyregulować wartość częstotliwości przebiegu wyjściowego. 3. Przyciskiem FUNCTION (12) wybrać kształt przebiegu wyjściowego: sinusoidalny, trójkątny lub prostokątny. 4. Przyciskiem ATT (11) oraz pokrętłem AMPL (8) wyregulować amplitudę przebiegu wyjściowego. 5. Pokrętłem OFFSET (9) wyregulować zawartość składowej stałej DC w przebiegu wyjściowym. 6. Pokrętłem SYM (10) można: zmieniać wypełnienie wyjściowego przebiegu prostokątnego, zamienić przebieg wyjściowy trójkątny na piłokształtny, zamieniać wyjściowy przebieg sinusoidalny na sinusoidalny w którym dodatnie i ujemne połówki przebiegu posiadają inną częstotliwość kątową i mogą być przesunięte w fazie o Przebieg impulsowy TTL/CMOS 1. Przebieg impulsowy TTL/CMOS jest specyficznym przebiegiem o regulowanej amplitudzie 5 15V i częstotliwość równej częstotliwości wyjściowego przebiegu funkcyjnego. 2. Do gniazda wyjściowego TTL/CMOS (21) podłączyć przewód nie zakończony terminatorem Przebieg przemiatania wewnętrznego 1. Przyciskiem SWEEP/COUNT (13) wybrać przemiatanie wewnętrzne INT LOG (logarytmiczne) lub INT LINEAR (liniowe). 2. Pokrętłem WIDTH (3) i RATE (4) wyregulować szerokość i okres przemiatania. 3. Wyjściem przebiegu przemiatania wewnętrznego jest gniazdo OUTPUT (7) oraz gniazdo odpowiadającego mu przebiegu TTL/CMOS OUTPUT (21) Przebieg przemiatania sterowany sygnałem zewnętrznym 1. Przyciskiem SWEEP/COUNT (13) wybrać przemiatanie zewnętrzne EXT SWEEP. 2. Do wejścia INPUT (5) podłączyć zewnętrzny sygnał sterujący przemiataniem. 3. Wyjściem przebiegu przemiatania zewnętrznego jest gniazdo OUTPUT (7) oraz gniazdo odpowiadającego mu przebiegu TTL/CMOS OUTPUT (21). -13-

14 Przebieg sinusoidalny 100Hz 1. Podłączyć przewód pomiarowy do źródła sygnału sinusoidalnego 100Hz SIN OUT (6) Pomiar częstotliwości sygnału zewnętrznego 1. Przyciskiem SWEEP/COUNT (13) wybrać pomiar częstotliwości sygnału zewnętrznego EXT COUNT. 2. Za pomocą przewodu pomiarowego podłączyć sygnał zewnętrzny do gniazda INPUT (5). 3. Wartość pomierzonej częstotliwości pojawi się na wyświetlaczu LED (1). -14-

15 6. UTRZYMANIE 6.1. Uwagi dla użytkownika Podczas wymiany bezpiecznika należy odłączyć przewód zasilający od gniazda zasilania znajdującego się na panelu tylnym generatora. W przypadku uszkodzenia urządzenia generatora należy zgłosić się do dystrybutora w celu usunięcia usterki Rozwiązywanie problemów Objawy Po włączeniu urządzenia na wyświetlaczu brak jest wskazania. Rozwiązanie Sprawdzić przewód zasilający, czy jest prawidłowo podłączony do gniazda znajdującego się na panelu tylnym generatora i do gniazdka sieciowego. Odłączyć przewód zasilający od gniazda zasilającego znajdującego się na panelu tylnym i sprawdzić, czy bezpiecznik nie jest przepalony. 7. OCHRONA ŚRODOWISKA Urządzenie podlega dyrektywie WEEE 2002/96/EC. Symbol obok oznacza, że produkt musi być utylizowany oddzielnie i powinien być dostarczany do odpowiedniego punktu zbierającego odpady. Nie należy go wyrzucać razem z odpadami gospodarstwa domowego. Aby uzyskać więcej informacji, należy skontaktować się z przedstawicielem przedsiębiorstwa lub lokalnymi władzami odpowiedzialnymi za zarządzanie odpadami. -15-
