LEDA. Przeznaczenie. Charakterystyka. lampa sodowa 50W, 70W (E27) 100W, 150W (E40)

Transkrypt

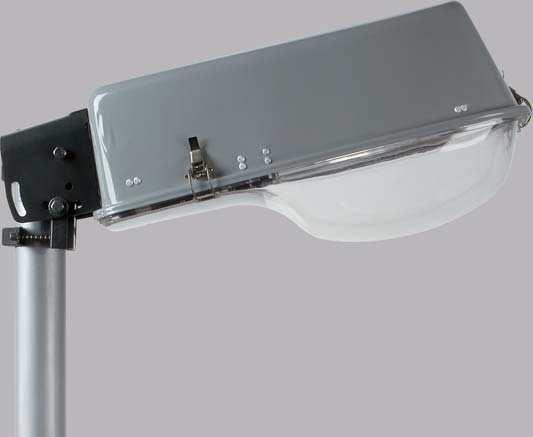

1 LEDA Przeznaczenie Oprawy przeznaczone do oświetlania przemysłowych terenów otwartych, ulic, dróg osiedlowych, parkingów, placów, terenów miejskich, itp. Do wysokoprężnych lamp sodowych: W z bańką (OUSe, OUSc, OUSe/t, OUSc/t, OUSe/S, OUSc/S), W z bańką (OUShe, OUShc, OUShe/t, OUShc/t) , (E27), 1 (E40) Charakterystyka Przystosowane do mocowania na pionowym słupie o średnicy mm lub wysięgniku poziomym nachylonym pod kątem 0-30 do płaszczyzny drogi. Możliwa dodatkowa regulacja kąta nachylenia oprawy o kąt -15 /+15 przy wysięgniku poziomym i odpowiednio -5 /+30 przy pionowym [regulacja kątowa w odniesieniu do poziomego (równoległego) usytuowania względem poziomu drogi]. Regulator mocy zainstalowany w oprawach OUShe, OUShc, OUShe/t, OUShc/t pozwala na zmniejszenie mocy pobieranej, co przyczynia się do zwiększenia efektywności wykorzystania energii elektrycznej. 1. Korpus i osprzętu wytłoczony z blachy aluminiowej, malowany metodą proszkową. 2. Trzy zamki ze stali nierdzewnej ocynkowanej. 3. Klosz z poliwęglanu lub polimetakrylanu metylu. 4. Uchwyt stalowy, służący do regulacji kąta zawieszenia oprawy. 5. Odbłyśnik aluminiowy w trzech wersjach: jednoelementowy tłoczony, wieloelementowy składany, szerokostrumieniowy. 32 Osprzęt elektryczny wraz z oprawką, umieszczony na płycie montażowej w komorze osprzętu.

2 Oprawa jednokorpusowa, z odbłyśnikiem wieloelementowym składanym 0083 EU-WO OUSe-50 I E27 PMMA 79, EU-WO OUSe-50 I E27 PC 79, EU-WO OUSe-70 I E27 PMMA 84, EU-WO OUSe-70 I E27 PC 84, EU-WO OUSe-100 z bańką I E40 PMMA 76, EU-WO OUSe-100 I E40 PC 76, EU-WO OUSe I E40 PMMA 74, EU-WO OUSe I E40 PC 74,8 Oprawa jednokorpusowa, z odbłyśnikiem wieloelementowym składanym 0091 EU-WO OUSc-50 II E27 PMMA 79, EU-WO OUSc-50 II E27 PC 79, EU-WO OUSc-70 II E27 PMMA 84, EU-WO OUSc-70 II E27 PC 84, EU-WO OUSc-100 z bańką II E40 PMMA 76, EU-WO OUSc-100 II E40 PC 76, EU-WO OUSc II E40 PMMA 74, EU-WO OUSc II E40 PC 74,8 OUSe-50 OUSe-70 OUSe-100 OUSe-150 OUSc-50 OUSc-70 OUSc-100 OUSc-150 Układ optyczny z polerowanego aluminium, wieloelementowy, składany. OUSe-50 OUSe-70 OUSe-100 OUSe-150 OUSc-50 OUSc-70 OUSc-100 OUSc

3 Oprawa jednokorpusowa, z odbłyśnikiem tłoczonym 0099 EU-WO OUSe/t-50 I E27 PMMA 77, EU-WO OUSe/t-50 I E27 PC 77, EU-WO OUSe/t-70 I E27 PMMA 83, EU-WO OUSe/t-70 I E27 PC 83, EU-WO OUSe/t-100 z bańką I E40 PMMA 77, EU-WO OUSe/t-100 I E40 PC 77, EU-WO OUSe/t I E40 PMMA 84, EU-WO OUSe/t I E40 PC 84,4 Oprawa jednokorpusowa, z odbłyśnikiem tłoczonym 0107 EU-WO OUSc/t-50 II E27 PMMA 77, EU-WO OUSc/t-50 II E27 PC 77, EU-WO OUSc/t-70 II E27 PMMA 83, EU-WO OUSc/t-70 II E27 PC 83, EU-WO OUSc/t-100 z bańką II E40 PMMA 77, EU-WO OUSc/t-100 II E40 PC 77, EU-WO OUSc/t II E40 PMMA 84, EU-WO OUSc/t II E40 PC 84,4 OUSe/t-50 OUSe/t-70 OUSe/t-100 OUSe/t OUSc/t-50 OUSc/t-70 OUSc/t-100 OUSc/t Układ optyczny z aluminium, jednoczęściowy, tłoczony. OUSe/t-50 OUSe/t-70 OUSe/t-100 OUSe/t-150 OUSc/t-50 OUSc/t-70 OUSc/t-100 OUSc/t

4 Oprawa jednokorpusowa, z odbłyśnikiem szerokostrumieniowym 0115 EU-WO OUSe/S-50 I E27 PMMA 78, EU-WO OUSe/S-50 I E27 PC 78, EU-WO OUSe/S-70 I E27 PMMA 81, EU-WO OUSe/S-70 I E27 PC 81, EU-WO OUSe/S-100 z bańką I E40 PMMA 79, EU-WO OUSe/S-100 I E40 PC 79, EU-WO OUSe/S I E40 PMMA 78, EU-WO OUSe/S I E40 PC 78,7 Oprawa jednokorpusowa, z odbłyśnikiem szerokostrumieniowym 0123 EU-WO OUSc/S-50 II E27 PMMA 78, EU-WO OUSc/S-50 II E27 PC 78, EU-WO OUSc/S-70 II E27 PMMA 81, EU-WO OUSc/S-70 II E27 PC 81, EU-WO OUSc/S-100 z bańką II E40 PMMA 79, EU-WO OUSc/S-100 II E40 PC 79, EU-WO OUSc/S II E40 PMMA 78, EU-WO OUSc/S II E40 PC 78,7 OUSe/S-50 OUSe/S-70 OUSe/S-100 OUSe/S OUSc/S-50 OUSc/S-70 OUSc/S-100 OUSc/S Układ optyczny z polerowanego aluminium, szerokostrumieniowy. OUSe/S-50 OUSe/S-70 OUSe/S-100 OUSe/S-150 OUSc/S-50 OUSc/S-70 OUSc/S-100 OUSc/S

5 Oprawa jednokorpusowa, z odbłyśnikiem wieloelementowym składanym i z regulatorem mocy 0131 EU-WO OUShe-70 I E27 PMMA 84, EU-WO OUShe-70 I E27 PC 84, EU-WO OUShe-100 I E40 PMMA 76, EU-WO OUShe-100 z bańką I E40 PC 76, EU-WO OUShe I E40 PMMA 74, EU-WO OUShe I E40 PC 74,8 Oprawa jednokorpusowa, z odbłyśnikiem wieloelementowym składanym i z regulatorem mocy 0137 EU-WO OUShc-70 II E27 PMMA 84, EU-WO OUShc-70 II E27 PC 84, EU-WO OUShc-100 II E40 PMMA 76, EU-WO OUShc-100 z bańką II E40 PC 76, EU-WO OUShc II E40 PMMA 74, EU-WO OUShc II E40 PC 74,8 OUShe-70 OUShe-100 OUShe-150 OUShc-70 OUShc-100 OUShc-150 Układ optyczny z polerowanego aluminium, wieloelementowy, składany. Układ przełączający, który w godzinach zmniejszonego natężenia ruchu zapewnia obniżenie poboru mocy o około 40% i uzyskanie około 50% strumienia znamionowego. OUShe-70 OUShe-100 OUShe-150 OUShc-70 OUShc-100 OUShc

6 Oprawa jednokorpusowa, z odbłyśnikiem tłoczonym i z regulatorem mocy 0143 EU-WO OUShe/t-70 I E27 PMMA 83, EU-WO OUShe/t-70 I E27 PC 83, EU-WO OUShe/t-100 I E40 PMMA 77, EU-WO OUShe/t-100 z bańką I E40 PC 77, EU-WO OUShe/t I E40 PMMA 84, EU-WO OUShe/t I E40 PC 84,4 Oprawa jednokorpusowa, z odbłyśnikiem tłoczonym i z regulatorem mocy 0149 EU-WO OUShc/t-70 II E27 PMMA 83, EU-WO OUShc/t-70 II E27 PC 83, EU-WO OUShc/t-100 II E40 PMMA 77, EU-WO OUShc/t-100 z bańką II E40 PC 77, EU-WO OUShc/t II E40 PMMA 84, EU-WO OUShc/t II E40 PC 84,4 OUShe/t-70 OUShe/t-100 OUShe/t-150 OUShc/t-70 OUShc/t-100 OUShc/t-150 Układ optyczny z aluminium, jednoczęściowy, tłoczony. Układ przełączający który w godzinach zmniejszonego natężenia ruchu zapewnia obniżenie poboru mocy o około 40% i uzyskanie około 50% strumienia znamionowego. OUShe/t-70 OUShe/t-100 OUShe/t-150 OUShc/t-70 OUShc/t-100 OUShc/t
