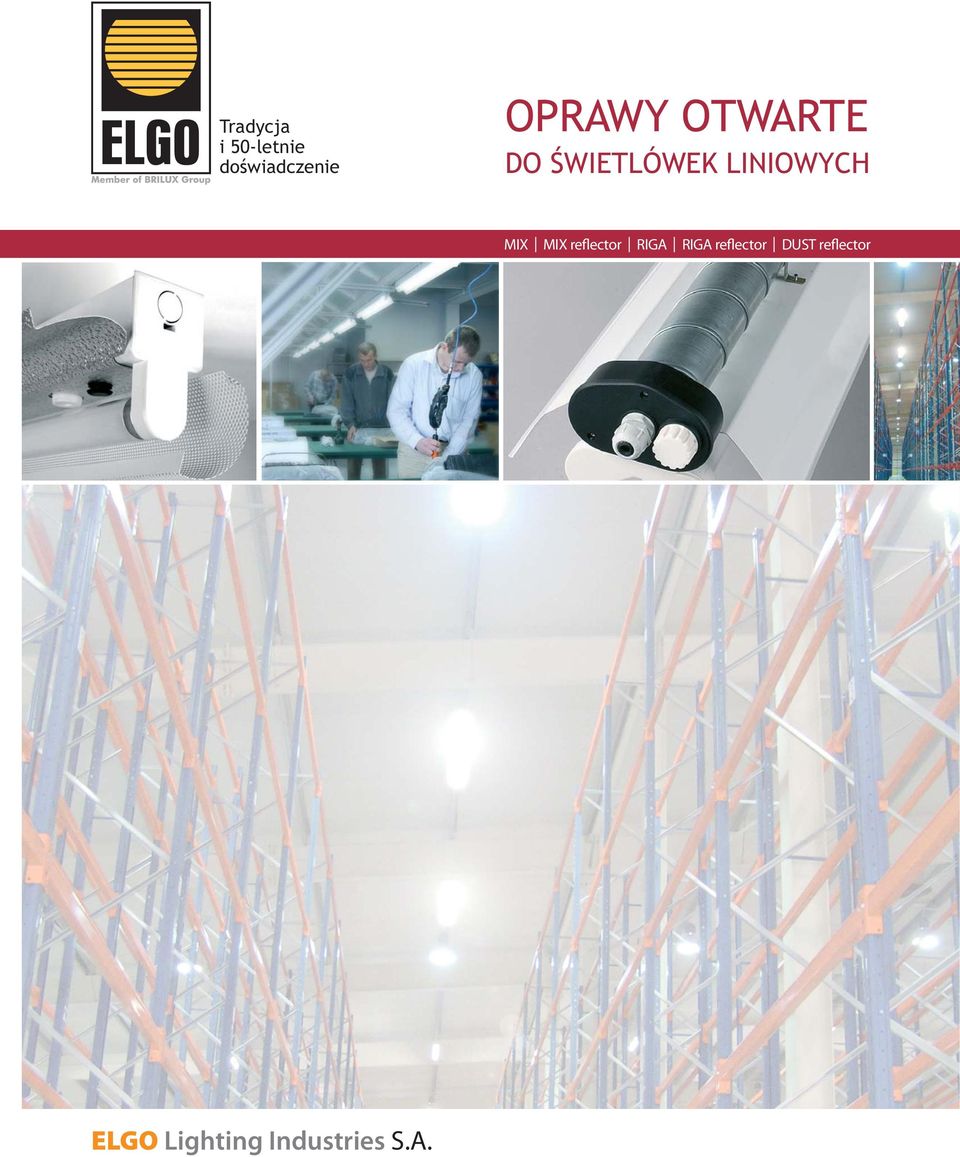

1 Tradycja i 50-letnie doświadczenie OPRAWY OTWARTE DO ŚWIETLÓWEK LINIOWYC MIX MIX reflector RIGA RIGA reflector DUST reflector ELGO Lighting Industries S.A.

2 MIX, MIX el Ścianki boczne wraz z oprawkami świetlówek, wykonane z poliamidu (do jednej lub dwóch świetlówek). MIX MIX el Korpus oprawy w formie korytka z blachy stalowej malowanej farbą proszkową na kolor biały (RAL 9003). Osprzęt elektryczny i okablowanie wewnątrz korpusu. Świetlówka liniowa T8. Pokrywa korpusu z blachy stalowej malowanej farbą proszkową na kolor biały (RAL 9003). MIX MIX el Przeznaczone do oświetlania pomieszczeń handlowych np. supermarketów i sklepów, pomieszczeń przemysłowych o niewielkim zapyleniu np. hal produkcyjnych, warsztatów i magazynów, pomieszczeń użyteczności publicznej oraz wnętrz domowych np. korytarzy, klatek schodowych itp. Otwarte oprawy do świetlówek liniowych z możliwością zastosowania akcesoriów: dekoracyjnej przysłony perforowanej lub odbłyśnika kierunkowego. Dostępne wersje opraw MIX - typ OSX ze statecznikiem indukcyjnym, bez kompensacji mocy biernej. MIX - typ OSOm ze statecznikiem indukcyjnym, z kompensacją mocy biernej. MIX el - typ OSOme ze statecznikiem elektronicznym. Możliwość montażu nasufitowego lub na zwieszakach linkowych (ZZL) lub rurkowych (ZZR). Akcesoria Do jednej lub dwóch świetlówek T8 (średnica 26 mm) o mocach 18W, 36W lub 58W. Wykonanie z odbłyśnikiem kierunkowym Wykonanie z przesłoną dekoracyjną 2 Oprawy otwarte do świetlówek liniowych

3 MIX (bez kompensacji) ES-WO OSX x 18W cos φ > 0,85 G13 1,4 ES-WO OSX x 36W statecznik cos φ > 0,85 G13 1,9 ES-WO OSX x 58W indukcyjny, świetlówka cos φ > 0,85 G13 2,3 ES-WO OSX x 18W bez kompensacji liniowa T8 cos φ > 0,85 G13 1,5 ES-WO OSX x 36W mocy biernej cos φ > 0,85 G13 2,8 ES-WO OSX x 58W cos φ > 0,85 G13 3,7 MIX (z kompensacją) ES-WO OSOm x 18W cos φ > 0,85 G13 1,4 ES-WO OSOm x 36W statecznik cos φ > 0,85 G13 1,9 ES-WO OSOm x 58W indukcyjny, świetlówka cos φ > 0,85 G13 2,3 ES-WO OSOm x 18W kompensacja liniowa T8 cos φ > 0,85 G13 1,5 ES-WO OSOm x 36W mocy biernej cos φ > 0,85 G13 2,8 ES-WO OSOm x 58W cos φ > 0,85 G13 3,7 Oprawa ze statecznikiem indukcyjnym Oprawa ze statecznikiem elektronicznym MIX el (ze statecznikiem elektronicznym) ES-WO OSOme x 18W cos φ = 0,60 G13 0,7 ES-WO OSOme x 36W cos φ = 0,96 G13 1,4 ES-WO OSOme x 58W statecznik świetlówka cos φ = 0,98 G13 1,7 ES-WO OSOme x 18W elektroniczny liniowa T8 cos φ = 0,98 G13 0,9 ES-WO OSOme x 36W cos φ = 0,98 G13 1,6 ES-WO OSOme x 58W cos φ = 0,98 G13 2,0 AKCESORIA Indeks Typ Przeznaczona dla opraw Opis ES-WP OSO1 MIX: 1 x 18W, 2 x 18W ES-WP OSO1 MIX: 1 x 36W, 2 x 36W Dekoracyjna przesłona z blachy perforowanej, malowanej proszkowo na kolor biały ES-WP OSO1 MIX: 1 x 58W, 2 x 58W ES-WP OSO2 MIX: 1 x 18W, 2 x 18W ES-WP OSO2 MIX: 1 x 36W, 2 x 36W Odbłyśnik kierunkowy do oświetlania powierzchni pionowych, np. tablic szkolnych ES-WP OSO2 MIX: 1 x 58W, 2 x 58W L2 W1 L1 MIX 1x18W MIX 1x36W MIX 1x58W W2 L2 W1 L1 Typ oprawy Wymiar [mm] L1 L2 W1 W2 MIX 2x18W MIX 2x36W MIX 2x58W OSX-118, OSOm-118, OSOme OSX-136, OSOm-136, OSOme OSX-158, OSOm-158, OSOme OSX-218, OSOm-218, OSOm OSX-236, OSOm-236, OSOme OSX-258, OSOm-258, OSOme Oprawy otwarte do świetlówek liniowych 3

4 MIX reflector Korpus oprawy w formie korytka z blachy stalowej malowanej farbą proszkową na kolor biały (RAL 9003). Osprzęt elektryczny i okablowanie wewnątrz korpusu. Ścianki boczne wraz z oprawkami świetlówek, wykonane z poliamidu. MIX reflector MIX reflector el Świetlówka liniowa T8. Odbłyśnik rozpraszający z blachy stalowej malowanej farbą proszkową na kolor biały (RAL 9003). Przeznaczone do oświetlania pomieszczeń handlowych np. supermarketów i sklepów, pomieszczeń przemysłowych o niewielkim zapyleniu np. hal produkcyjnych, warsztatów i magazynów, pomieszczeń użyteczności publicznej oraz wnętrz domowych np. korytarzy, klatek schodowych itp. Otwarte oprawy do świetlówek liniowych z odbłyśnikiem rozpraszającym. Dostępne wersje opraw MIX reflector - typ OSOPm ze statecznikiem indukcyjnym, z kompensacją mocy biernej. MIX reflector el - typ OSOPme ze statecznikiem elektronicznym. Możliwość montażu nasufitowego lub na zwieszakach linkowych (ZZL) lub rurkowych (ZZR). Do dwóch świetlówek liniowych T8 (średnica 26 mm) o mocach 36W lub 58W. 4 Oprawy otwarte do świetlówek liniowych

5 Oprawa ze statecznikiem indukcyjnym MIX reflector (z kompensacją) ES-WO OSOPm x 36W statecznik cos φ > 0,85 G13 3,0 indukcyjny, świetlówka kompensacja liniowa T8 ES-WO OSOPm x 58W cos φ > 0,85 G13 4,0 mocy biernej MIX reflector el (ze statecznikiem elektronicznym) ES-WO OSOPme x 36W statecznik świetlówka cos φ = 0,98 G13 2,8 ES-WO OSOPm x 58W elektroniczny liniowa T8 cos φ = 0,98 G13 3,7 Oprawa ze statecznikiem elektronicznym W2 MIX reflector 2x36W MIX reflector 2x58W L2 W1 L1 Typ oprawy Wymiar [mm] L1 L2 W1 W2 OSOPm-236, OSOPme OSOPm-258, OSOPme Oprawy otwarte do świetlówek liniowych 5

6 RIGA Oprawka świetlówki z poliwęglanu. Korpus oprawy w formie korytka z blachy stalowej malowanej farbą proszkową na kolor biały (RAL 9003). Osprzęt elektryczny i okablowanie wewnątrz korpusu. RIGA T8 RIGA T8 el Świetlówka liniowa T8 (RIGA T8), T5 (RIGA T5). Pokrywa korpusu z blachy stalowej malowanej farbą proszkową na kolor biały (RAL 9003). RIGA T5 Przeznaczone do oświetlania pomieszczeń handlowych np. supermarketów i sklepów, pomieszczeń przemysłowych o niewielkim zapyleniu np. hal produkcyjnych, warsztatów i magazynów, pomieszczeń użyteczności publicznej oraz wnętrz domowych np. korytarzy, klatek schodowych itp. Otwarte oprawy do świetlówek liniowych. Dostępne wersje opraw RIGA T8 - typ OSFa ze statecznikiem indukcyjnym, z kompensacją mocy biernej. RIGA T8 el - typ OSFae ze statecznikiem elektronicznym. Możliwość montażu nasufitowego lub na zwieszakach linkowych (ZZL) lub rurkowych (ZZR), jako oprawy samodzielne lub elementy linii świetlnych. RIGA T8 - do jednej świetlówki liniowej T8 (średnica 26 mm) o mocy 18W, 36W lub 58W. RIGA T5 - do jednej świetlówki liniowej T5 (średnica 16 mm) o mocy 14W, 24W, 28W, 35W, 54W lub 80W. RIGA T5 - typ OSFb ze statecznikiem elektronicznym. 6 Oprawy otwarte do świetlówek liniowych

7 Oprawa ze statecznikiem indukcyjnym RIGA T8 (z kompensacją) ES-WO OSFa x 18W statecznik cos φ > 0,85 G13 1,2 ES-WO OSFa x 36W indukcyjny, świetlówka kompensacja liniowa T8 cos φ > 0,85 G13 1,6 ES-WO OSFa x 58W mocy biernej cos φ > 0,85 G13 2,2 RIGA T8 el (ze statecznikiem elektronicznym) ES-WO OSFae x 18W cos φ = 0,98 G13 0,6 ES-WO OSFae x 36W statecznik świetlówka elektroniczny liniowa T8 cos φ = 0,98 G13 1,2 ES-WO OSFae x 58W cos φ = 0,99 G13 1,4 Oprawa ze statecznikiem elektronicznym RIGA T5 (ze statecznikiem elektronicznym) ES-WO OSFb x 14W cos φ = 0,98 G5 0,6 ES-WO OSFb x 24W cos φ = 0,98 G5 0,6 ES-WO OSFb x 28W statecznik świetlówka cos φ = 0,98 G5 0,9 ES-WO OSFb x 35W elektroniczny liniowa T5 cos φ = 0,98 G5 1,1 ES-WO OSFb x 54W cos φ = 0,98 G5 0,9 ES-WO OSFb x 80W cos φ = 0,98 G5 1,1 RIGA T8 1x18W RIGA T8 1x36W RIGA T8 1x58W L2 W L1 RIGA T5 1x14W RIGA T5 1x24W RIGA T5 1x28W Typ oprawy Wymiar [mm] L1 L2 W OSFa-118, OSFae OSFa-136, OSFae OSFa-158, OSFae OSFb RIGA T5 1x35W RIGA T5 1x54W RIGA T5 1x80W OSFb OSFb OSFb OSFb OSFb Oprawy otwarte do świetlówek liniowych 7

8 RIGA reflector RIGA T8 reflector RIGA T8 reflector el Oprawka świetlówki z poliwęglanu. Korpus oprawy w formie korytka z blachy stalowej malowanej farbą proszkową na kolor biały (RAL 9003). Osprzęt elektryczny i okablowanie wewnątrz korpusu. RIGA T5 reflector Świetlówka liniowa T8 (RIGA T8 reflector), T5 (RIGA T5 reflector). Odbłyśnik z blachy stalowej malowanej farbą proszkową na kolor biały (RAL 9003). RIGA T8 reflector RIGA T8 reflector el RIGA T5 reflector Przeznaczone do oświetlania pomieszczeń handlowych np. supermarketów i sklepów, pomieszczeń przemysłowych o niewielkim zapyleniu np. hal produkcyjnych, warsztatów i magazynów, pomieszczeń użyteczności publicznej oraz wnętrz domowych np. korytarzy, klatek schodowych itp. Otwarte oprawy do świetlówek liniowych z odbłyśnikiem rozpraszającym. Dostępne wersje opraw Możliwość montażu nasufitowego lub na zwieszakach linkowych (ZZL) lub rurkowych (ZZR), jako oprawy samodzielne lub elementy linii świetlnych. RIGA T8 reflector - typ OSFa reflector ze statecznikiem indukcyjnym, z kompensacją mocy biernej. RIGA T8 reflector el - typ OSFae reflector ze statecznikiem elektronicznym. RIGA T5 reflector - typ OSFb reflector ze statecznikiem elektronicznym. RIGA T8 reflector - do jednej lub dwóch świetlówek liniowych T8 (średnica 26 mm) o mocy 18W, 36W lub 58W. RIGA T5 reflector - do jednej lub dwóch świetlówek liniowych T5 (średnica 16 mm) o mocy 14W, 24W, 28W, 35W, 54W lub 80W. 8 Oprawy otwarte do świetlówek liniowych

9 RIGA T8 reflector (z kompensacją) ES-WO OSFa reflector x 18W cos φ > 0,85 G13 1,4 ES-WO OSFa reflector x 36W statecznik cos φ > 0,85 G13 2,2 ES-WO OSFa reflector x 58W indukcyjny, świetlówka cos φ > 0,85 G13 2,9 ES-WO OSFa reflector x 18W kompensacja liniowa T8 cos φ > 0,85 G13 1,7 ES-WO OSFa reflector x 36W mocy biernej cos φ > 0,85 G13 3,3 ES-WO OSFa reflector x 58W cos φ > 0,85 G13 3,5 RIGA T8 reflector el (ze statecznikiem elektronicznym) ES-WO OSFae reflector x 18W cos φ = 0,98 G13 0,9 ES-WO OSFae reflector x 36W cos φ = 0,98 G13 1,7 ES-WO OSFae reflector x 58W statecznik świetlówka cos φ = 0,99 G13 2,1 ES-WO OSFae reflector x 18W elektroniczny liniowa T8 cos φ = 0,97 G13 1,4 ES-WO OSFae reflector x 36W cos φ = 0,99 G13 1,8 ES-WO OSFae reflector x 58W cos φ = 0,99 G13 2,3 RIGA T5 reflector (ze statecznikiem elektronicznym) ES-WO OSFb reflector x 14W cos φ = 0,98 G5 0,8 ES-WO OSFb reflector x 24W cos φ = 0,98 G5 0,8 ES-WO OSFb reflector x 28W cos φ = 0,98 G5 1,3 ES-WO OSFb reflector x 35W cos φ = 0,98 G5 1,6 ES-WO OSFb reflector x 54W cos φ = 0,98 G5 1,3 ES-WO OSFb reflector x 80W statecznik świetlówka cos φ = 0,98 G5 1,6 ES-WO OSFb reflector x 14W elektroniczny liniowa T5 cos φ = 0,98 G5 0,9 ES-WO OSFb reflector x 24W cos φ = 0,98 G5 0,9 ES-WO OSFb reflector x 28W cos φ = 0,98 G5 1,4 ES-WO OSFb reflector x 35W cos φ = 0,98 G5 1,7 ES-WO OSFb reflector x 54W cos φ = 0,98 G5 1,4 ES-WO OSFb reflector x 80W cos φ = 0,98 G5 1,8 Typ oprawy Wymiar [mm] L1 L2 W1 W2 OSFa reflector-118, OSFae reflector OSFa reflector-136, OSFae reflector OSFa reflector-158, OSFae reflector OSFa reflector-218, OSFae reflector OSFa reflector-236, OSFae reflector OSFa reflector-258, OSFae reflector OSFb reflector OSFb reflector OSFb reflector OSFb reflector OSFb reflector OSFb reflector OSFb reflector OSFb reflector OSFb reflector OSFb reflector OSFb reflector OSFb reflector W2 W2 L2 W2 W1 W1 W1 RIGA T8 reflector 1x18W RIGA T8 reflector 1x36W RIGA T8 reflector 1x58W RIGA T8 reflector 2x18W RIGA T8 reflector 2x36W RIGA T8 reflector 2x58W RIGA T5 reflector 1x14W RIGA T5 reflector 1x24W RIGA T5 reflector 1x28W RIGA T5 reflector 1x35W RIGA T5 reflector 1x54W RIGA T5 reflector 1x80W RIGA T5 reflector 2x14W RIGA T5 reflector 2x24W RIGA T5 reflector 2x28W RIGA T5 reflector 2x35W RIGA T5 reflector 2x54W RIGA T5 reflector 2x80W Oprawy otwarte do świetlówek liniowych 9

10 DUST reflector Ścianki boczne z norylu z zamocowanymi oprawkami świetlówek i zapłonników. Korpus oprawy w formie rury nośnej z blachy stalowej ocynkowanej. Osprzęt elektryczny i okablowanie wewnątrz korpusu. DUST reflector Świetlówka liniowa T8. Szczelne oprawki świetlówek. Odbłyśnik z blachy stalowej malowanej farbą proszkową na kolor biały (RAL 9003). Przeznaczone do oświetlania pomieszczeń o dużej wilgotności i zapyleniu np. hal przemysłowych, magazynów, pomieszczeń warsztatowych. Otwarte oprawy do świetlówek liniowych z odbłyśnikiem rozpraszającym. Montaż zwieszany na dwóch łańcuchach o długości max. 600 mm. Przeznaczone do dwóch świetlówek liniowych T8 (średnica 26 mm) o mocy 36W. Możliwość pracy ciągłej przy temperaturze do 25 C (chwilowo do 35 C). Klasa odporności na wnikanie pyłu i wilgoci IP 65. Dostępne wersje opraw DUST reflector - typ OPFb ze statecznikiem indukcyjnym, z kompensacją mocy biernej. 10 Oprawy otwarte do świetlówek liniowych

11 DUST reflector (z kompensacją) ES-WO OPFb x 36W statecznik indukcyjny, kompensacja mocy biernej świetlówka liniowa T8 cos φ > 0,85 G13 5,0 Wnętrze oprawy z osprzętem elektrycznym L1 W L2 DUST reflector 2x36W Wymiar [mm] Typ oprawy L1 L2 W OPFb Oprawy otwarte do świetlówek liniowych 11

12 BRILUX S.A Piaseczno, Stara Iwiczna, ul. Słoneczna 116A tel. +48(22) , fax +48(22) ELGO Lighting Industries Spółka Akcyjna Gostynin, ul. Kutnowska 98
