1 PROJEKT BUDOWLANO-WYKONAWCZY REMONTU ODDZIAŁU POCZTY POLSKIEJ S.A. WROCŁAW ul. POWSTAŃCÓW ŚLĄSKICH 50 INSTALACJA ELEKTRYCZNA Tom III Autor projektu mgr inż. Krzysztof Gohlike Sprawdził Mgr inż. Maciej Belczącki Opracował inż. Maciej Budrik, inż. Patryk Pocobiej POM/0008/PWOE/12 POM/0013/POOE/10 Generalny projektant: BBS ARCHITEKCI Spółka z o.o Gdynia, al. Zwycięstwa 96/98, T +48 (058) E: kontakt@bbsarchitekci.pl

2 Spis treści 1.Opis techniczny 1.1. Przedmiot opracowania 1.2. Założenia projektowe 1.3. Zasilanie i rozdzielnica nn 1.4. Instalacja oświetleniowa 1.5. Instalacja gniazd wtyczkowych i zasilania urządzeń 1.6. Instalacja teletechniczna i logiczna 1.7. System sygnalizacji włamania i napadu. System kontroli dostępu 1.8. System Telewizji Dozorowej CCTV 1.9.Ochrona od porażeń Przeciwpożarowy wyłącznik prądu Ochrona przeciwprzepięciowa Miejscowe połączenia wyrównawcze Uwagi dla wykonawcy Uwagi końcowe 2.Obliczenia techniczne 3.Załączniki 3.1. Uprawnienia budowlane projektowe - projektant Zaświadczenia z Izby Inżynierów Budownictwa - projektant Oświadczenie - projektant Uprawnienia budowlane projektowe sprawdzający Zaświadczenia z Izby Inżynierów Budownictwa - sprawdzający Oświadczenie sprawdzający Obliczenia techniczne tabela nr Obliczenia techniczne tabela nr Obliczenia natężenia oświetlenia (program Dialux). 4.Spis rysunków 4.1. Rys. E-1.0. Plan rozmieszczenia instalacji gniazd wtyczkowych Rys. E-1.1. Plan rozmieszczenia instalacji oświetleniowej Rys. E-2.0. Schemat rozdzielnicy głównej RG Rys. E-2.1. Schemat fragmentu rozdzielnicy głównej RG (zas. gwarantowane) Rys. E-2.2. Schematokablowania strukturalnego oraz systemu SSWIN i SKD Rys. E-2.3. Schemat ideowy systemu CCTV. str. 2

3 1. Opis techniczny 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlano-wykonawczy remontu instalacji elektrycznej, dla oddziału Poczty Polskiej S.A., mieszczącego się w przy ul. Powstańców Śląskich 50 we Wrocławiu. Projekt swym zakresem obejmuje: rozdzielnicę nn; instalacje oświetlenia podstawowego i ewakuacyjnego; instalacje gniazd wtyczkowych; instalacje okablowania strukturalnego; instalacje systemów zabezpieczeń SSWiN i SKD; instalacje systemu telewizji dozorowej CCTV; ochronę przeciwporażeniową; ochronę przeciwprzepięciową Założenia projektowe Niniejszy projekt został opracowany na podstawie: założeń branżowych; podkładów architektonicznych; wieloarkuszowej normy PN-IEC Instalacje elektryczne w obiektach budowlanych; normy PN_EN :2004 Światło i oświetlenie. Oświetlenie miejsca pracy. Część 1: Miejsca pracy we wnętrzach; Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. Nr 75 z późniejszymi zmianami); uwag i wytycznych inwestora Zasilanie i rozdzielnica nn Projektowane instalacje zostaną zasilone zalicznikowo, z układu pomiarowego przewidzianego dla oddziału Poczty Polskiej S.A., mieszczącego się w przy ul. Powstańców Śląskich 50 we Wrocławiu (istn. szafki licznikowej SL). Projektuje się rozdzielnicę główną natynkową RG (wymiary 6x24 mod. - np.: Legrand XL rzędy), wyposażoną w aparaturę modułową, której schemat przedstawiony został na rysunku nr: E-2.0. Rozdzielnicę montować na wysokości 1,10-1,85m nad powierzchnią podłogi. Rozdzielnicę wykonać z listwami N oraz PE. Wyłączniki nadmiarowoprądowe zasilać za pomocą szyn łączeniowych, a połączenia między aparatami oraz obwody sterowania i sygnalizacji wykonać przewodami LgY. Zastosować osprzęt modułowy firmy Legrand, lub inny o takiej samej, lub lepszej jakości. str. 3

4 1.4. Instalacja oświetleniowa Przy założeniu odpowiedniego natężenia oświetlenia na powierzchni pracy, zgodnego z normą PN_EN :2004 Światło i oświetlenie. Oświetlenie miejsca pracy. Część 1: Miejsca pracy we wnętrzach, dobrano oprawy oświetleniowe w obiekcie. Obliczenia natężenia oświetlenia przedstawiono w załączniku niniejszego opracowania. Rozmieszczenie opraw oraz łączników oświetlenia przedstawione zostało na rysunku nr E-1.1. W pomieszczeniach sali obsługowej należy zastosować osprzęt firmy LIRA Lighting, w pozostałych pomieszczeniach zastosować osprzęt standardowy wykonany również przez firmę LIRA Lighting. Przewody prowadzić: pod tynkiem i/lub w korytach instalacyjnych (100x100mm lub 200x100mm) w strefie międzysufitowej (nad sufitem podwieszanym), lub w ścianach g/k w peszlach 36. Sposób ułożenia typu C lub B2, według normy PN IEC Natężenie wymagane zgodnie z normą PN_EN w miejscu pracy dla Poczt wynosi 500 lx o równomierności 0, Oświetlenie awaryjne i ewakuacyjne Przy założeniu odpowiednich wymagań, zgodnych z normą PN-EN 1838:2013 Zastosowanie oświetlenia - oświetlenie awaryjne., dobrano oprawy oświetlenia awaryjnego i ewakuacyjnego w obiekcie. Zalecany czas świecenia opraw oświetlenia ewakuacyjnego wynosi 3 godziny. Oprawy ewakuacyjne i awaryjne należy podłączyć do pracy w trybie na ciemno. Wszystkie oprawy awaryjne i ewakuacyjne powinny posiadać wymagane certyfikaty CNBOP. Typ oraz rozmieszczenie opraw oświetlenia awaryjnego i ewakuacyjnego przedstawiono na rysunku: E Instalacja gniazd wtyczkowych i zasilania urządzeń Rozmieszczenie gniazd wtyczkowych przedstawione zostało na rysunku nr E-1.0. W pomieszczeniach zastosować osprzęt standardowy w kolorze białym. Wysokość rozmieszczenia gniazd przedstawiono na rysunku nr E-1.0. W przypadku braku określenia wysokości montażu gniazda stosować zalecenia normy N-SEP-E-002. Wszystkie gniazda wtykowe, zarówno elektryczne, jak i telefoniczne oraz internetowe, w okolicach biurek stanowisk obsługi przewidziane są w wykonaniu podłogowym. Wszystkie wypusty kablowe zaznaczone na rys. nr E-1.0 powinny zostać wprowadzone do urządzenia bezpośrednio z miejsca ich wyprowadzenia z podłogi. Przekroje projektowanych przewodów zostały podane na schemacie rozdzielnicy RG (rys. nr E-2.0). Obliczenia doboru zasilacza UPS przedstawiono w punkcie nr 2.2. niniejszego opracowania. Zasilanie zasilacza UPS wykonać przewodem YDYżo 3x4mm 2. Obwody zasilania gwarantowanego (GD1, GD2, GD3, GD4, GD5, GPD, CCTV) wykonać przewodem YDYżo 3x2,5mm 2. Zastosować gniazda zasilania gwarantowanego w kolorze czerwonym. Zakres prac nie obejmuje montażu zasilacza UPS, należy jedynie przygotować instalację oraz miejsce na jego późniejszy montaż. Przewody prowadzić: pod tynkiem i/lub w korytach instalacyjnych (100x100mm lub 200x100mm) w strefie między sufitowej (nad sufitem podwieszanym), lub w ścianach g/k w peszlach 36. Sposób ułożenia typu C lub B2, według normy PN IEC str. 4

5 1.6. Instalacja teletechniczna i logiczna Instalacje teletechniczną i logiczną należy ułożyć: p.t. w rurach karbowanych RVKL37 (w ścianach), w rurach twardych RL37 (w warstwach podłogowych) oraz w korytkach instalacyjnych (100x100mm) podwieszonych pod stropem. Instalację wykonać skrętką UTP kat. 5eprod. firmy Legrand. Zastosować gniazda przyłączeniowe RJ45 kat. 5e. Wszystkie linie sygnałowe należy wprowadzić do centralnego punktu dystrybucyjnego sieci teleinformatycznej, którym jest przełącznica główna PG. Istniejącą szafę teletechniczną zdemontować. Zamontować nową szafę RACK 19, trójdzielną min. 18U o wymiarach 60x60x120cm. Szafę RACK wyposażyć w następujące elementy: - patch-panele wraz ze switchami 24xRJ45; - panel telefoniczny min 24-ro portowy kategorii 3; - panel zasilający 5x230V UPS z wyłącznikiem; - dwa panele porządkujące; - dwa panele - półki - wentylator i termostat. Panele komputerowy 24xRJ45 umieścić w najwyższym miejscu szafy, poniżej zamontować panel telefoniczny 24xRJ45. Zakres prac obejmują wykonanie całej nowej szafy zgodnie ze schematem załączonym na rys. E-2.2. str. 5

6 1.7. System sygnalizacji włamania i napadu Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy systemu włamania i napadu SSWiN w pomieszczeniach placówki firmy POCZTA POLSKA, mieszczącego się w przy ul. Powstańców Śląskich 50 we Wrocławiu. W placówce nie przewiduje się systemu kontroli dostępu SKD Zakres opracowania Projekt obejmuje: Dobór i instalację elementów przycisków antynapadowych; Dobór i instalację okablowania; Zasilanie systemu Normy PKN-CLC/TS :2011 Systemy alarmowe Systemy sygnalizacji włamania i napadu Część 7: Wytyczne stosowania PN-EN :2009 Systemy alarmowe Systemy sygnalizacji włamania i napadu Część 1: Wymagania systemowe PN-EN :2009/A1:2010 Systemy alarmowe Systemy sygnalizacji włamania i napadu Część 1: Wymagania systemowe PN-EN :2009/IS2:2011 Systemy alarmowe Systemy sygnalizacji włamania i napadu Część 1: Wymagania systemowe PN-EN :2009/IS2:2011 Systemy alarmowe Systemy sygnalizacji włamania i napadu Część 6: Zasilanie PN-EN :2012 Systemy alarmowe Systemy sygnalizacji włamania i napadu Część 1: Wymagania systemowe PN-EN :2012 Systemy alarmowe Część 4: Kompatybilność elektromagnetyczna, norma dla grupy wyrobów: Wymagania dotyczące odporności urządzeń systemów sygnalizacji pożarowej, sygnalizacji włamania, sygnalizacji napadu, CCTV, kontroli dostępu i osobistych PN-HD Instalacje elektryczne w obiektach budowlanych Założenia projektowe Celem instalacji systemu jest zabezpieczenie obiektu przed kradzieżą mienia oraz bezpieczeństwo pracowników. Podczas konsultacji z Inwestorem przyjęto następujące wymagani dla systemu: pomieszczenie Sala obsługi wyposażone zostanie w antynapadowe przyciski awaryjne dla pracowników obsługujących klientów, budynek stanowi jedną strefę chronioną. str. 6

7 Lokalizacja centrali alarmowej Należy zastosować projektowaną centralę alarmową budynku i do niej podłączyć SSWiN. Projektuje się wykorzystanie centrali Integra 128 firmy Satel. Lokalizację centrali pokazuje rys. E-1.2. Istniejącą centralę alarmową należy zdemontować Opis techniczny SSWiN W Systemie Sygnalizacji Włamania i Napadu zastosowano ochronę wyznaczonych miejsc nara żonych na szczególne zagrożenia. Dla celów ochrony pomieszczeń budynku Poczty Polskiej projektuje się instalację SSWiN wraz z dwoma modułami rozszerzeń. Należy zainstalować moduły rozszerzeń 8 wejściowych. Moduły należy zainstalować w obudowach, które należy wyposażyć w transformator 230V/18V, 40VA oraz baterie akumulatorów 7Ah. W Systemie Sygnalizacji Włamania i Napadu zastosowano ochronę wyznaczonych miejsc narażonych na szczególne zagrożenie tj. okolice drzwi umożliwiających dostanie się do budynku. Strefy te chronione są za pomocą czujek podczerwieni PIR wykrywających ruch, czujki stłuczeniowej oraz czujek magnetycznych sygnalizujących stan otwarcia drzwi. Uzbrojenie oraz rozbrojenie strefy chronionej realizowane będzie przez wpisanie kodu cyfrowego przez uprawnionego pracownika na manipulatorach wyposażonych w klawiaturę oraz w wyświetlacz LCD. Uzbrojony system, po przyciśnięciu przycisku awaryjnego antynapadowego przez pracownika uruchamia centralę alarmową, skutkiem czego jest uruchomienie alarmu. Uruchomienie alarmu powoduje wystąpienia alarmu wewnątrz budynku oraz transmisję sygnału alarmowego. Istniejący system alarmowy w obiekcie dezaktywowany jest poprzez rozbrojenie systemu kodem użytkownika. Wykrycie włamania lub napadu powoduje: przekazanie komunikatu wskazania wykrycia alarmu, zapamiętanie daty, typu i miejsca zdarzenia, pojawienie się sygnału optyczno-dźwiękowego, Wykonanie instalacji Instalację elementów SSWiN należy wykonać w oparciu o następujące rysunki: E-1.2 Plan systemu SSWiN; E-2.2 Schematy okablowania strukturalnego oraz systemu zabezpieczeń Wszystkie czujki mają posiadać konfigurację 2EOL/NC. Jako przewód magistralowy należy zastosować przewody typu YTDY 6x0,5 lub YTDY 8x0,5. Przewody w przestrzeni nad sufitem podwieszanym należy układać w rurkach PCV, bądź na korytach kablowych, zaś na ścianach w rurkach PCV w wykonaniu podtynkowym. str. 7

8 Jako zasilanie awaryjne wykorzystane będą bezobsługowe akumulatory żelowe, gazoszczelne, umieszczone w obudowach razem z modułami rozszerzeń. Przełączanie na zasilanie awaryjne odbywać się będzie automatycznie po zaniku zasilania podstawowego. Centrala Systemu Sygnalizacji Włamania i Napadu zasilana będzie z osobnego obwodu elektrycznego z rozdzielnicy RG. Zasilanie awaryjne przewidziane jest jako zasilanie z baterii akumulatorów zainstalowanych w centrali alarmowej Przykładowe parametry podstawowych urządzeń PŁYTA GŁÓWNA SATEL INTEGRA 128 obsługa od 16 do 128 wejść możliwość podziału systemu na 32 strefy, 8 partycji obsługa od 16 do 128 programowalnych wyjść magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania obsługa systemu przy pomocy manipulatorów LCD, klawiatur strefowych, pilotów i kart zbliżeniowych oraz zdalnie z użyciem komputera lub telefonu komórkowego 64 niezależne timery do automatycznego sterowania funkcje kontroli dostępu i automatyki domowej pamięć zdarzeń z funkcją wydruku obsługa do 249 użytkowników możliwość aktualizacji oprogramowania za pomocą komputera MODUŁ ROZSZERZEŃ OBUDOWA Liczba wejść: 8 Liczba wyjść: 8 (4 typu OC i 4 wyjścia przekaźnikowe) Zasilacz impulsowy Wymiary: 108x148[mm] Możliwość wbudowania akumulatorów: 17Ah Wymiary: 324x382x108[mm] Masa 1850g CZUJKA PIR Metoda detekcji: podwójny pasywny czujnik podczerwieni Znamionowe napięcie zasilania: 12VDC +/-15% Średni pobór prądu: 9,5mA Kompensacja wysokości str. 8

9 Antymasking Funkcja prealarmu Cyfrowa kompensacja temperatury Wymiary: 63x96x48[mm] SYGNALZATOR ZEWNĘTRZNY Głośność: 114dB Diody LED Zasilanie 10-14,5V Wymiary:300(szer)x210(wys)x55(gł)[mm] Pobór prądu: 550mA Temperatura pracy: -10 do +55C SYGNALZATOR WEWNĘTRZNY Głośność: 108dB Diody LED Zasilanie 13,8V Wymiary: 100(szer)x120(wys)x28(gł)[mm] Pobór prądu: 210mA Temperatura pracy: -10 do +55C FASOWNICA Wymiary zewnętrzne: szerokość 595 mm x głębokość 278 mm x wysokość 200 mm. Waga urządzenia 16 kg. Posiada 5 oznakowanych nominałami przegródek na banknoty i dodatkową z czujnikiem ostatniego banknotu oraz szufladkę z rafką na bilon. Podnoszenie i opuszczanie przyłbicy automatycznie. Otwierana i zamykana pastylkami Dallas umożliwia logowanie się użytkowników i administratora. Szufladka z rafką wysuwana ręcznie po otwarciu. Dozwolone jest zastosowanie urządzeń innych niż wymienione, które są technicznie równoważne z zastrzeżeniem uzgodnienia tego z inwestorem System Telewizji Dozorowej CCTV Przedmiotem niniejszego opracowania jest projekt wykonawczy systemu telewizji dozorowej CCTV w pomieszczeniach placówki firmy POCZTA POLSKA, mieszczącego się w przy ul. Powstańców Śląskich 50 we Wrocławiu. str. 9

10 Zakres opracowania Projekt obejmuje: Dobór i instalację kamer, Dobór rejestratora, Dobór i instalację okablowania, Zasilanie Normy PN-EN :2012 Systemy alarmowe - Systemy dozorowe CCTV stosowane w zabezpieczeniach. Część 1: Wymagania systemowe PN-EN :2012 Systemy alarmowe - Systemy dozorowe CCTV stosowane w zabezpieczeniach. Część 5-1: Transmisja wideo- Ogólne wymagania eksploatacyjne PN-EN :2012/AC:2012 Systemy alarmowe - Systemy dozorowe CCTV stosowane w zabezpieczeniach. Część 5-1: Transmisja wideo- Ogólne wymagania eksploatacyjne PN-EN :2003 Systemy alarmowe - Systemy dozorowe CCTV stosowane w zabezpieczeniach. Część 7: Wytyczne stosowania PN-EN :2012 Systemy alarmowe Część 4: Kompatybilność elektromagnetyczna, norma dla grupy wyrobów: Wymagania dotyczące odporności urządzeń systemów sygnalizacji pożarowej, sygnalizacji włamania, sygnalizacji napadu, CCTV, kontroli dostępu i osobistych PN-HD Instalacje elektryczne w obiektach budowlanych Założenia projektowe Celem zainstalowanego systemu jest obserwacja wybranych przez użytkownika miejsc i rejestracja zdarzeń. Monitoring ma na celu polepszenie warunków bezpieczeństwa w budynku. Przyjęto następujące wymagania dla systemu: Monitoring i rejestracja osób i zdarzeń w pomieszczeniach, Czas archiwizacji materiału - 30 dni, System ma być oparty na kamerach kolorowych, Podgląd obrazu z kamer na monitorze w pokoju naczelnika Lokalizacja centrum monitoringu Urządzenia systemu monitoringu należy zamontować w miejscu projektowanego głównego pkt. dystrybucji na parterze w szafie dystrybucyjnej typu RACK 19 18U. W szafie tej umieszczone będą również urządzenia instalacji okablowania strukturalnego. Obraz w trybie bezpośrednim przesyłany będzie poprzez wewnętrzną sieć okablowania strukturalnego do monitora i jednostki centralnej w pokoju naczelnika. str. 10

11 Opis techniczny systemu telewizji dozorowej System telewizji dozorowej zaprojektowano w sposób umożliwiający obserwacje całej Sali obsługi. Monitor z prezentowanym w czasie rzeczywistym zapisem z wybranych kamer umiejscowiono w pokoju naczelnika. Dla rejestracji dobrano rejestrator zapewniający ciągły zapis zdarzeń w okresie 30 dni. Ustalono wielkości zasilania rezerwowego dla układu, zdolnego podtrzymać pracę systemu przez 6 min. po zaniku zasilania AC Dobór urządzeń Dla systemu CCTV dobrano następujące urządzenia: Rejestrator typu APER PDR-X3016 Centrum dozoru zostanie wyposażone w rejestrator 16-kanałowy z multiplekserem, który umożliwia ciągłą rejestracje zdarzeń na twardym dysku. Rejestrator będzie wyposażony w dwa dyski twarde o pojemności 2TB umożliwiające rejestrację i archiwizację zdarzeń w okresie 30 dni przy zapisie poklatkowym - 24 klatki na sekundę. Rejestrator wyposażony będzie w detektor ruchu umożliwiający wydłużenie czasu archiwizacji. Zainstalowana karta sieciowa umożliwia zdalny podgląd zarejestrowanych zdarzeń. Obrazy zapisane na dysku rejestratora oraz obrazy przesyłane na żywo z kamer wyświetlane będą na monitorze LCD kolor 19. Konfiguracja systemu dozoru CCTV winna zapewnić rejestracje zdarzeń w trybie 50 klatek na sekundę w trybie Standard określonym parametrami 4CIF. Dysk twardy Dla rejestratora przyjęto dwa rodzaje zapisu: 1) Zapis Standard 4CIF (Field) 704x480, 25kl/s (detekcja ruchu włączona - on) 2) Zapis Alarmowy 4CIF (Field) 704x480, 50kl/s (detekcja ruchu wyłączona off) Przy włączonej detekcji ruchu przyjęto potrzebę dokonania zapisu ciągłego przez 14h 7 dni w tygodniu. Dla wyżej wymienionych ustaleń dobrano pojemność dysku twardego minimalna pojemność dysku 2x2 TB. Zapis należy ustawić na nadpisywanie nowych danych na starych, po wyczerpaniu pojemności dysku. Kamery Kamery CCTV - kamera kompaktowa: 1/3", 560TVL, dualna, czułość nie gorsza niż 0,4 Lux, AutoIris DC, 12V z obiektywem o parametrach: 1/3", zmienna ogniskowa 2,4-10, AutoIris DC. Część kamer należy wyposażyć w obudowy wandaloodporne. Z uwagi na pracę kamer w warunkach zmiennego oświetlenia zastosowano obiektywy z automatyczną przesłoną (Auto IRIS). Obiektywy kamer posiadają zmienne ogniskowe, co umożliwia zawężenie lub rozszerzenie kąta widzenia kamery w zależności od wymiarów monitorowanego obszaru. Zasilacz 12V DC (1szt.) Monitor LCD 19 (1szt.) Dozwolone jest zastosowanie urządzeń innych niż wymienione, które są technicznie równoważne z zastrzeżeniem uzgodnienia tego z inwestorem. str. 11

12 1.8.7.Rozmieszczenie urządzeń Przyjęto następujące rozłożenie urządzeń: Rejestrator w pomieszczeniu technicznym na dodatkowej półce montowanej w szafie teletechniczną RACK. Kamery montowane na stropie na wysokości 2,40m i rozmieszczone wg schematu umieszczonego na rysunku nr E-1.2. Kamery należy skadrować w sposób umożliwiający rozpoznanie i identyfikację osób wchodzących do sali obsługowej. Monitor na wysięgniku w pokoju naczelnika Dobór przewodów Transmisja sygnałów video z kamer CCTV do rejestratora odbywać się będzie kablem koncentrycznym zintegrowanym U/UTP kat. 5e+ OMY 3x1,5mm do gniazd BNC. Monitor CCTV zostanie podłączony do rejestratora kablem koncentrycznym YWD 75 (wyjście główne BNC). Połączenie z CA przewodem YTKSY 3x2x0,5mm. Kable należy układać pod tynkiem Opis organizacji i powiązania z systemem SSWiN System CCTV organizacyjnie powiązano z systemem SSWiN. Standardowy zapis obejmuje wszystkie zdarzenia zachodzące w obszarach monitorowanych. Sygnał alarmowy zmienia tryb pracy rejestratora na tryb alarmowy Opis i podział na zadania Dla rozpatrywanego obiektu wyznaczono jedną strefę rejestracji zdarzeń umożliwiającą rozpoznawanie oraz identyfikację osób Organizacja alarmowa W celu powiązania systemu SSWiN i systemu CCTV należy wyprowadzić sygnał z centrali alarmowej. Zapis alarmowy ustawić na wszystkich kamerach z poziomu rejestratora sygnał na złącze alarmowe kamery nr 1 WE-1 zmienia standard zapisu na wszystkich kamerach na tryb alarmowy. W tym celu należy w rejestratorze dokonać stałego zwarcia wejść analogowych Zasilanie urządzeń Zasilanie rejestratora oraz zasilacza kamer wykonać z gniazd gwarantowanych UPS umieszczonych w szafie teletechnicznej RACK. Do kamer z zasilacza buforowego (12V DC) doprowadzić zasilanie przewodami zintegrowanymi U/UTP kat. 5e + OMY 3x1,5mm 2. str. 12

13 Bilans energetyczny Pobór mocy przez układ CCTV: P = P R + P K + P M = 40W ,5W + 20W = 92,5W S = P cosφ = 92,5 0,7 = 132VA Układ UPS powinien zapewnić 45 min zapas mocy dla rejestratora Wykonanie instalacji Instalację elementów CCTV należy wykonać w oparciu o następujące rysunki: E-1.2 Plan systemu SSWiN; E-2.3 Schemat systemu telewizji dozorowej CCTV. str. 13

14 1.9. Ochrona od porażeń Jako ochronę od porażeń prądem elektrycznym należy zastosować samoczynne wyłączenie napięcia w układzie sieciowym TN S, za pomocą wyłączników nadmiarowoprądowych. Do wszystkich odbiorników, należy doprowadzić przewód ochronny PE. Jako środek uzupełniający ochronę podstawową zastosowano wyłączniki różnicowoprądowe o znamionowym prądzie różnicowym 30 ma (np. Legrand RCD P304/P302). Maksymalny czas wyłączenia zwarć jest równy 0,4s, lub 0,2s dla obwodów odbiorczych o napięciu 230V i 400V Przeciwpożarowy wyłącznik prądu. Przewiduje się zainstalowanie przeciwpożarowych wyłączników prądu, wyłączających zasilanie wszystkich obwodów w obiekcie. Główne wyłączenie zasilania realizowane jest przy pomocy wyłączników zabudowanych w rozdzielnicy RG (np.: Legrand FRX-304/302). Przy drzwiach wejściowych do placówki, zostanie zainstalowany przycisk przeciwpożarowego wyłącznika prądu w obudowie z szybką. Przycisk zostanie opisany w sposób trwały i czytelny. Przycisk musi posiadać wymagany certyfikat CNBOP Ochrona przeciwprzepięciowa Projektuje się ochronę przeciwprzepięciową w oparciu o ograniczniki klasy 1 i 2 (B+C) (Moeller SPB /4), zainstalowane w rozdzielnicy głównej RG Połączenia wyrównawcze Projektuje się wykonanie lokalnych połączeń wyrównawczych - przewodami LgY 10mm 2.Przewody połączyć z listwą PE w rozdzielnicy głównej RG. W pom. Komunikacja 0.2 należy wykonać lokalne połączenia wyrównawcze między metalowymi rurami wod-kan, i C.O. oraz innymi urządzeniami prowadzącymi energię elektryczną i zaciskiem PE gniazd wtyczkowych. Do szyny należy podłączyć: dostępne części przewodzące urządzeń elektrycznych, metalowe elementy konstrukcji, obudowy metalowe rozdzielnic, części dostępne przewodzące montowanego osprzętu, rury, kanały i inne metalowe urządzenia i elementy instalacji C.O, wod-kan, wentylacji, klimatyzacji oraz ekrany kabli, korytka, przewody ochronne obwodów rozdzielczych, itp. Po wykonaniu instalacji, przed oddaniem jej do eksploatacji należy wykonać wymagane badania i pomiary ochronne przez uprawnione osoby. str. 14

15 1.13. Uwagi dla wykonawcy Istniejącą instalację elektryczną należy przebudować zgodnie z niniejszym projektem. W celu zredukowania kosztów przebudowy dopuszcza się użycie istniejącego osprzętu oraz aparatów elektrycznych, pod warunkiem, że odpowiadają one założeniom przedstawionym w niniejszym projekcie. Po wykonaniu instalacji należy przeprowadzić wszelkie niezbędne próby odbiorcze oraz pomiary zgodnie z PN-HD Wszelkie zmiany do projektu, powstałe na etapie wykonawstwa należy wyraźnie zaznaczyć w dokumentacji powykonawczej Uwagi końcowe Zgodnie z Prawem Budowlanym (Dziennik Ustaw RP nr 89 z 25 sierpnia 1994r) przy wykonaniu prac budowlano montażowych należy stosować wyroby dopuszczone do obrotu i stosowania w budownictwie. Za dopuszczenie do obrotu i stosowanie w budownictwie uznaje się wyroby, dla których zgodnie z odrębnymi przepisami wydano: certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie polskich norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych. deklarację zgodności lub certyfikat zgodności z polską normą lub aprobatą techniczną (w wypadku wyrobów, dla których nie ustanowiono polskiej normy), jeżeli nie są objęte certyfikacją na znak bezpieczeństwa. str. 15

16 2. Obliczenia techniczne 2.1. Bilans mocy P WLZ = (P ośw + P gn + P gn.gw. ) = ( ) = 33620kW,gdzie: P ośw - moc obwodów oświetleniowych [7220W] P gn. - moc obwodów gniazd wtyczkowych [21000W] P gn.gw. - moc obwodów gniazd wtyczkowych gwarantowanych [5400W] Do obliczeń przyjęto rezerwę mocy równą 20%. P WLZ = P WLZ K j 20% = 28,24 kw K j współczynnik jednoczesności [0,7] Obliczenia, dobór przewodów oraz dobór zabezpieczeń dla obwodu WLZ przedstawione zostały w tabeli nr 1 i Dobór zasilacza UPS P UPS = 9 P zestaw + P rack + P CCTV = = 5400 W P zestaw - przyjęto moc 500W na jeden zestaw komputerowy P rack - przyjęto moc 600W na zasilanie szafy teletechnicznej RACK Nie założono rezerwy mocy. Dobrano zasilacz UPS typu: Powerware VA, czas podtrzymania 6 min. str. 16

17 2.3. Dobór przewodów i zabezpieczeń Kryterium wytrzymałościowe doboru przewodów zakłada, że przekrój przewodu nie może być mniejszy niż 1,5mm 2 i dla wszystkich obliczeń jest takie samo, w związku z czym nie zostało powielane w poniższych obliczeniach. Przy doborze przewodów zasilających gniazda wtyczkowe, przyjęto założenie, że maksymalny prąd w nich płynący nie przekroczy 16 A. Na podstawie tego założenia została dobrana moc obwodu wykorzystana w obliczeniach. Kryteria doboru przekroju przewodu oraz wzory w nich wykorzystywane. 1) Nagrzewanie prądem roboczym I B3F = P U n 3 cosφ (1) gdzie: P moc obwodu, Un napięcie znamionowe obwodu, cosφ - współczynnik mocy obwodu. 2) Nagrzewanie prądem przeciążeniowym - dla bezpieczników zawartych w projekcie - dla wyłączników zawartych w projekcie I z = 1,6 1,45 I n (2) I z = I n (3) gdzie: I n prąd znamionowy zabezpieczenia. str. 17

18 3) Nagrzewanie prądem zwarciowym s 1 k I2 t 1 (4) I 2 t wartość całki Joule a wyłączania k największa jednosekundowa gęstość prądu, przy czym: dla aluminium współczynnik ma wartośćk Al = 74 A mm 2, dla miedzi współczynnik ma wartośćk Cu = 115 A mm 2. 4) Dopuszczalny spadek napięcia - dla obwodów trójfazowych s I l cosφ γ 70 ΔU % U (5) - dla obwodu jednofazowych s 200 I l cosφ γ 70 ΔU % U (6) gdzie: I znamionowy prąd obwodu, l długość obwodu, γ 70 konduktywnośćżyły przewodu miedzianego w 70, ΔU % największy dopuszczalny spadek napięcia przy obciążeniu prądem I [%], U napięcie znamionowe obwodu. Na podstawie przedstawionych powyżej wzorów zostały przeprowadzone obliczenia pozwalające na dobór przewodów i zabezpieczeń. Dobrane przewody zostały zamieszczone na schemacie rozdzielnicy głównej RG oraz przedstawione w tabeli nr 1 i tabeli nr 2. str. 18

19 Załącznik nr 3.1. str. 19

20 str. 20

21 Załącznik nr 3.2. str. 21

22 Załącznik nr 3.3. Oświadczenie Na podstawie art. 20 ust 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U Nr 243 poz wraz z późniejszymi zmianami) oświadczam,że: Projekt budowlano-wykonawczy remontu instalacji elektrycznej w oddziale Poczty Polskiej S.A., mieszczącego się w przy ul. Powstańców Śląskich 50 we Wrocławiu. w zakresie elektrycznym i elektroenergetycznym, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma służyć. Oświadczam, że niniejszy Projekt Budowlany stanowi opracowanie kompletne w rozumieniu ustawyz dnia7 lipca 1994 r. Prawo budowlane (Tekstjednolity: Dz. U Nr 243 poz wraz z późniejszymi zmianami) oraz Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r.w sprawie szczegółowego zakresu i formy projektu budowlanego (Tekstjednolity: Dz. U Nr 0 poz. 462 wraz z późniejszymi zmianami). Projekt jest chroniony prawem autorskim zgodnie z ustawą z dnia 4 lutego 1994 r. O Prawie Autorskim i Prawach Pokrewnych(Tekstjednolity: Dz. U Nr 24 poz. 83 wraz z późniejszymi zmianami). Wszelkie zmiany projektu wymagają zgody autora. PROJEKTANT: Gdynia, r str. 22

23 Załącznik nr 3.4. str. 23

24 Załącznik nr 3.5. str. 24

25 Załącznik nr 3.6. str. 25

26 Załącznik nr 3.7. PROJEKT BUDOWLANO-WYKONAWCZY REMONTU INSTALACJI ELEKTRYCZNEJ Oddziału Poczty Polskiej S.A. ul. Powstańców Śląskich 50 we Wrocławiu Autor projektu mgr inż. Krzysztof Gohlike POM/0008/PWOE/12 Sprawdził Mgr inż. Maciej Belczącki POM/0013/POOE/10 Opracował Inż. Maciej Budrik, inż. Patryk Pocobiej Informacja dotycząca bezpieczeństwa i ochrony zdrowia str. 26

27 Na podstawie art. 20 ust 1b ustawy z dnia 7 lipca 1994 r Prawo budowlane z późniejszymi zmianami i w oparciu o Rozporządzenie Ministra Infrastruktury z dnia r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony wykonawca kierownik robót zobowiązany jest do sporządzenia planu bioz, w którym należy uwzględnić poniższe zagrożenia bezpieczeństwa i zdrowia ludzi : 1. Zakres robót : a. wewnętrzne instalacje zasilania urządzeń i gniazd wtyczkowych b. wewnętrzne instalacje elektryczne oświetlenia c. badania i pomiary odbiorcze 2. Wykaz istniejących obiektów budowlanych a. istniejące instalacja elektryczna w obiekcie 3. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania : Skala Rodzaj Miejsce Czas zagrożenia wystąpienia średnie Upadek z wysokości Wszystkie pomieszczenia. W czasie układania przewodów i montażu opraw ośw. wysoka Porażenie prądem o napięciu 0,4kV Wszystkie pomieszczenia. W czasie wykonywania czynności montażowych, pomiarowych oraz przy pracy elektronarzędziami. średnie Zagrożenie uszkodzenia ciała Wszystkie pomieszczenia. Praca przy użyciu elektronarzędzi ( szlifierki, wiertarki, młoty, spawarki ) str. 27

28 4. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych : - instrukcja BHP stanowiska pracy, aktualne zaświadczenie kwalifikacyjne. 5. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczna i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń : a. zachować procedurę obowiązującą przy dopuszczaniu pracowników do prac przy czynnej instalacji elektrycznej b. umieścić tabliczki ostrzegawcze z napisem Uwaga! Urządzenie elektryczne pod napięciem przy urządzeniach mogących stanowić zagrożenie porażenia prądem elektrycznym c. stosować się do obowiązujących zasad BHP str. 28

29 Tabela nr 1: Obliczenia techniczne Parametry energetyczne Parametry zabezpieczenia Parametry przewodu LP Opis obwodu Nazwa obwodu Moc zainstalowana [W] Napięcie zasilania [V] Współczynnik mocy Moc obliczeniowa [W] Prąd Prąd znamionowy roboczy zabezpieczenia [A] [A] Typ zabezpieczenia Oznaczenie Liczba żył Przekrój [mm2] Sposób ułożenia Długość linii [m] Nagrzewanie prądem przeciążeniowym Warunek na nagrzewanie prądem przeciążeniow ym Rozdzielnica RG 1. zasilanie rozdz RG WLZ , ,29 50 C50 YDYżo 5 10 C 25 55,17 TAK 75 1,05 2. gn. wtyczkowe 1f G , ,43 16 B16 YDYżo 3 2,5 B TAK 23 0,75 3. gn. wtyczkowe 1f G , ,43 16 B16 YDYżo 3 2,5 B TAK 23 1,05 4. gn. wtyczkowe 1f G , ,43 16 B16 YDYżo 3 2,5 B TAK 23 1,31 5. gn. wtyczkowe 1f G , ,43 16 B16 YDYżo 3 2,5 B TAK 23 1,46 6. gn. wtyczkowe 1f G , ,43 16 B16 YDYżo 3 2,5 B TAK 23 0,56 7. gn. wtyczkowe 1f G , ,53 16 B16 YDYżo 3 2,5 B TAK 23 0,63 8. wypust kablowy G , ,59 16 B16 YDYżo 3 4 B TAK 30 2,35 9. gn. wtyczkowe 1f G , ,59 16 B16 YDYżo 3 2,5 B TAK 23 1, gn. wtyczkowe 1f G , ,06 16 B16 YDYżo 3 2,5 B TAK 23 1, gn. wtyczkowe 1f G , ,32 16 B16 YDYżo 3 2,5 B TAK 23 2, gn. wtyczkowe 1f G , ,06 16 B16 YDYżo 3 2,5 B TAK 23 2, obw. oświetleniowy O , ,34 10 B10 YDYżo 3 1,5 B TAK 16,5 2, obw. oświetleniowy O , ,43 10 B10 YDYżo 3 1,5 B TAK 16,5 1, obw.oświetleniowy O , ,98 10 B10 YDYżo 3 1,5 B TAK 16,5 1, obw. oświetleniowy O , ,26 10 B10 YDYżo 3 1,5 B TAK 16,5 1, obw. oświetleniowy O , ,53 10 B10 YDYżo 3 1,5 B TAK 16,5 1, obw.oświetleniowy O , ,26 10 B10 YDYżo 3 1,5 B TAK 16,5 1, obw.oświetleniowy O , ,63 10 B10 YDYżo 3 1,5 B TAK 16,5 0, obw. oświetleniowy (awar.) AW , ,26 10 B10 YDYżo 4 1,5 B TAK 16,5 1, zasilanie alarmu CA , ,26 10 B16 YDYżo 3 2,5 B TAK 16,5 0, gn. wtyczkowe 1f GPD , ,53 10 B16 YDYżo 3 2,5 B TAK 16,5 0, zasilanie UPS UPS , ,46 25 gg 25A YDYżo 3 4 B2 5 27,59 TAK 30 0, gn. wtyczkowe 1f gwar. GD , ,53 16 C16 YDYżo 3 2,5 B TAK 23 0, gn. wtyczkowe 1f gwar. GD , ,53 16 C16 YDYżo 3 2,5 B TAK 23 0, gn. wtyczkowe 1f gwar. GD , ,53 16 C16 YDYżo 3 2,5 B TAK 23 1, gn. wtyczkowe 1f gwar. GD , ,53 16 C16 YDYżo 3 2,5 B TAK 23 1, gn. wtyczkowe 1f gwar. GD , ,26 16 C16 YDYżo 3 2,5 B TAK 23 0, gn. wtyczkowe 1f gwar. CCTV , ,36 16 C16 YDYżo 3 2,5 B TAK 23 0, gn. wtyczkowe 1f gwar. GPD , ,72 16 C16 YDYżo 3 2,5 B TAK 23 0,09 Prąd obciążalny długotrwały [A] Spadek napięcia [%]

30 Tabela nr 2: Samoczynne wyłączenie zasilania Parametry przewodu Parametry obwodu LP Nazwa obwodu Rozdzielnica RG Nazwa obwodu Typ Przekrój [mm2] Długość Rezystancja linii Reaktancja linii Rezystancja pętli zwarcia Reaktancja pętli zwarcia Impedancja pętli zwarcia Prąd zwarcia Prąd znamionowy zabezpieczenia Prąd wyłączeniowy - mm2 l RL XL RK XK ZK Ikmin" In Iwyl - s m mohm mohm mohm mohm mohm A A A 1. zasilanie rozdz RG WLZ YDYżo ,73 2,00 162,42 256,00 303,17 720, Spełniony 2. gn. wtyczkowe 1f G1 YDYżo 2, ,53 1,60 390,02 255,20 466,09 468, Spełniony 3. gn. wtyczkowe 1f G2 YDYżo 2, ,74 2,24 522,44 256,48 582,00 375, Spełniony 4. gn. wtyczkowe 1f G3 YDYżo 2, ,68 2,80 638,31 257,60 688,33 317, Spełniony 5. gn. wtyczkowe 1f G4 YDYżo 2, ,78 3,12 704,52 258,24 750,36 291, Spełniony 6. gn. wtyczkowe 1f G5 YDYżo 2, ,15 1,20 307,25 254,40 398,90 547, Spełniony 7. gn. wtyczkowe 1f G6 YDYżo 2, ,53 1,60 390,02 255,20 466,09 468, Spełniony 8. wypust kablowy G7 YDYżo ,91 3,20 472,78 258,40 538,79 405, Spełniony 9. gn. wtyczkowe 1f G8 YDYżo 2, ,15 1,20 307,25 254,40 398,90 547, Spełniony 10. gn. wtyczkowe 1f G9 YDYżo 2, ,91 2,00 472,78 256,00 537,64 406, Spełniony 11. gn. wtyczkowe 1f G10 YDYżo 2, ,85 2,56 588,65 257,12 642,36 340, Spełniony 12. gn. wtyczkowe 1f G11 YDYżo 2, ,68 2,80 638,31 257,60 688,33 317, Spełniony 13. obw. oświetleniowy O1 YDYżo 1, ,79 2, ,54 257, ,43 206, Spełniony 14. obw. oświetleniowy O2 YDYżo 1, ,85 2,00 748,66 256,00 791,22 276, Spełniony 15. obw.oświetleniowy O3 YDYżo 1, ,82 2,40 886,60 256,80 923,04 236, Spełniony 16. obw. oświetleniowy O4 YDYżo 1, ,17 3, ,31 258, ,99 192, Spełniony 17. obw. oświetleniowy O5 YDYżo 1, ,35 3, ,66 258, ,84 175, Spełniony 18. obw.oświetleniowy O6 YDYżo 1, ,76 3, ,48 258, ,86 183, Spełniony 18. obw.oświetleniowy O7 YDYżo 1, ,70 4, ,37 260, ,68 149, Spełniony 19. obw. oświetleniowy (awar.) AW YDYżo 1, ,64 4, ,25 261, ,09 126, Spełniony 20. zasilanie alarmu CA YDYżo 2,5 5 41,38 0,40 141,72 252,80 289,82 753, Spełniony 21. gn. wtyczkowe 1f GPD1 YDYżo 2,5 5 41,38 0,40 141,72 252,80 289,82 753, Spełniony 22. zasilanie UPS UPS YDYżo ,86 0,40 110,69 252,80 275,97 791, Spełniony 23. gn. wtyczkowe 1f gwar. GD1 YDYżo 2, ,53 1,60 390,02 255,20 466,09 468, Spełniony 24. gn. wtyczkowe 1f gwar. GD2 YDYżo 2, ,74 2,24 522,44 256,48 582,00 375, Spełniony 25. gn. wtyczkowe 1f gwar. GD3 YDYżo 2, ,68 2,80 638,31 257,60 688,33 317, Spełniony 26. gn. wtyczkowe 1f gwar. GD4 YDYżo 2, ,78 3,12 704,52 258,24 750,36 291, Spełniony 27. gn. wtyczkowe 1f gwar. GD5 YDYżo 2, ,15 1,20 307,25 254,40 398,90 547, Spełniony 28. gn. wtyczkowe 1f gwar. CCTV YDYżo 2,5 5 41,38 0,40 141,72 252,80 289,82 753, Spełniony 29. gn. wtyczkowe 1f gwar. GPD YDYżo 2,5 5 41,38 0,40 141,72 252,80 289,82 753, Spełniony Warunek

31 Obiekt Instalacja Numer projektu Data : Wrocław ul.powstańców Śląskich : : : Strefa 24 Skrót wyników, Strefa 24 Podgląd wyników, Płaszczyzna robocza 1 [m] N [m] Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń wysoka ilość odbić Wysokość obszaru pomiarowego 0.75 m Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(14.59 m2) lm 464 W W/m2 (5.09 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 624 lx Min. natężenie oświetlenia Emin 336 lx Max. natężenie oświetlenia Emax 855 lx Równomierność n1 Emin/Em 1:1.86 (0.54) Równomierność n2 Emin/Emax 1:2.54 (0.39) LIRA 2 8 Nr zamówienia : Nazwa oprawy : DL TL421 Źródła światła: : 2 x TC-DEL 26W (G24q-3) / 1800 lm Poczta ul.powstańców Śląskich.rdf

32 Obiekt Instalacja Numer projektu Data : Wrocław ul.powstańców Śląskich : : : Wiatrołap Skrót wyników, Wiatrołap Podgląd wyników, Płaszczyzna robocza 1 N [m] [m] Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń wysoka ilość odbić Wysokość obszaru pomiarowego 0.00 m Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(19.88 m2) lm 232 W W/m2 (5.96 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 196 lx Min. natężenie oświetlenia Emin 109 lx Max. natężenie oświetlenia Emax 238 lx Równomierność n1 Emin/Em 1:1.8 (0.56) Równomierność n2 Emin/Emax 1:2.19 (0.46) LIRA 2 4 Nr zamówienia : Nazwa oprawy : DL TL421 Źródła światła: : 2 x TC-DEL 26W (G24q-3) / 1800 lm Poczta ul.powstańców Śląskich.rdf

33 Obiekt Instalacja Numer projektu Data : Wrocław ul.powstańców Śląskich : : : Sala obsługi Skrót wyników, Sala obsługi Podgląd wyników, Płaszczyzna robocza 1 [m] 18 N [m] Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń wysoka ilość odbić Wysokość obszaru pomiarowego 0.75 m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię( m2) lm 6854 W W/m2 (4.62 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 581 lx Min. natężenie oświetlenia Emin 172 lx Max. natężenie oświetlenia Emax 1100 lx Równomierność n1 Emin/Em 1:3.38 (0.3) Równomierność n2 Emin/Emax 1:6.41 (0.16) LIRA 1 8 Nr zamówienia : Nazwa oprawy : DL NT Źródła światła: : 2 x TC-DEL 26W (G24q-3) / 1800 lm Nr zamówienia : Nazwa oprawy : DL TL421 Źródła światła: : 2 x TC-DEL 26W (G24q-3) / 1800 lm 3 3 Nr zamówienia : Nazwa oprawy : DL Wallwasher Źródła światła: : 2 x TC-DEL 18W (G24q-2) / 1200 lm Poczta ul.powstańców Śląskich.rdf

34 Obiekt Instalacja Numer projektu Data : Wrocław ul.powstańców Śląskich : : : Sala obsługi Wyniki obliczeń, Sala obsługi 3D luminancja, Widok 1 Luminancja sceny Minimum: Maximum: : 0 cd/m2 : 296 cd/m2 Poczta ul.powstańców Śląskich.rdf

35 Obiekt Instalacja Numer projektu Data : Wrocław ul.powstańców Śląskich : : : Wyniki obliczeń, Sala obsługi 3D Pseudo kolory, Widok 1 (E) Natężenie oświetlenia [lx] Poczta ul.powstańców Śląskich.rdf

36 Obiekt Instalacja Numer projektu Data : Wrocław ul.powstańców Śląskich : : : Pom. biurowe Skrót wyników, Pom. biurowe Podgląd wyników, Płaszczyzna robocza 1 N [m] [m] Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń wysoka ilość odbić Wysokość obszaru pomiarowego 0.75 m Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(9.53 m2) lm 348 W W/m2 (6.04 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 605 lx Min. natężenie oświetlenia Emin 341 lx Max. natężenie oświetlenia Emax 816 lx Równomierność n1 Emin/Em 1:1.77 (0.56) Równomierność n2 Emin/Emax 1:2.39 (0.42) LIRA 2 6 Nr zamówienia : Nazwa oprawy : DL TL421 Źródła światła: : 2 x TC-DEL 26W (G24q-3) / 1800 lm Poczta ul.powstańców Śląskich.rdf

37 Obiekt Instalacja Numer projektu Data : Wrocław ul.powstańców Śląskich : : : Strefa 24 (AW) Skrót wyników, Strefa 24 (AW) Podgląd wyników, Płaszczyzna robocza 1 [m] N [m] Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń wysoka ilość odbić Wysokość obszaru pomiarowego 0.00 m Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(14.59 m2) 165 lm 9.8 W 0.67 W/m2 (14.93 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 4.5 lx Min. natężenie oświetlenia Emin 2.1 lx Max. natężenie oświetlenia Emax 7.05 lx Równomierność n1 Emin/Em 1:2.14 (0.47) Równomierność n2 Emin/Emax 1:3.36 (0.3) TM TECHNOLOGIE 4 1 Nr zamówienia : Nazwa oprawy : itech 3W Źródła światła: : 1 x LED / 165 lm Poczta ul.powstańców Śląskich.rdf

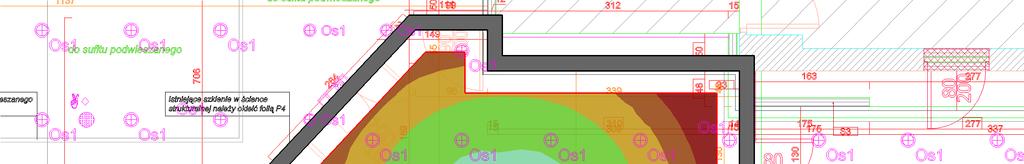

38 Obiekt Instalacja Numer projektu Data : Wrocław ul.powstańców Śląskich : : : Wiatrołap (AW) Skrót wyników, Wiatrołap (AW) Podgląd wyników, Płaszczyzna robocza 1 N [m] [m] Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń wysoka ilość odbić Wysokość obszaru pomiarowego 0.00 m Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(19.88 m2) 165 lm 9.8 W 0.49 W/m2 (12.89 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 3.83 lx Min. natężenie oświetlenia Emin 0.99 lx Max. natężenie oświetlenia Emax 6.96 lx Równomierność n1 Emin/Em 1:3.85 (0.26) Równomierność n2 Emin/Emax 1:7 (0.14) TM TECHNOLOGIE 4 1 Nr zamówienia : Nazwa oprawy : itech 3W Źródła światła: : 1 x LED / 165 lm Poczta ul.powstańców Śląskich.rdf

39 Obiekt Instalacja Numer projektu Data : Wrocław ul.powstańców Śląskich : : : Sala obsługi (AW) Skrót wyników, Sala obsługi (AW) Podgląd wyników, Płaszczyzna robocza 1 [m] 18 N [m] Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń wysoka ilość odbić Wysokość obszaru pomiarowego 0.75 m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię( m2) 1980 lm W 0.46 W/m2 (8.79 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 5.2 lx Min. natężenie oświetlenia Emin 0.4 lx Max. natężenie oświetlenia Emax 17.3 lx Równomierność n1 Emin/Em 1:13.1 (0.08) Równomierność n2 Emin/Emax 1:43.3 (0.02) TM TECHNOLOGIE 4 12 Nr zamówienia : Nazwa oprawy : itech 3W Źródła światła: : 1 x LED / 165 lm Poczta ul.powstańców Śląskich.rdf

40 Obiekt Instalacja Numer projektu Data : Wrocław ul.powstańców Śląskich : : : Pom. biurowe (AW) Skrót wyników, Pom. biurowe (AW) Podgląd wyników, Płaszczyzna robocza 1 N [m] [m] Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń wysoka ilość odbić Wysokość obszaru pomiarowego 0.00 m Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(9.53 m2) 165 lm 9.8 W 1.03 W/m2 (19.50 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 5.27 lx Min. natężenie oświetlenia Emin 2.73 lx Max. natężenie oświetlenia Emax 7.04 lx Równomierność n1 Emin/Em 1:1.93 (0.52) Równomierność n2 Emin/Emax 1:2.57 (0.39) TM TECHNOLOGIE 4 1 Nr zamówienia : Nazwa oprawy : itech 3W Źródła światła: : 1 x LED / 165 lm Poczta ul.powstańców Śląskich.rdf
