1 PNEUMATYKA KATALOG PRODUKTÓW STANDARDOWYCH online shop: pneumatykaobr.pl Producent: OŚRODEK BADAWCZO-ROZWOJOWY ELEMENTÓW I UKŁADÓW PNEUMATYKI Sp. z o.o. ul. Hauke Bosaka 15, Kielce marketing@obreiup.com.pl

2 Profil biznesowy Ośrodek Badawczo-Rozwojowy Elementów i Układów Pneumatyki Sp. z o. o. w Kielcach od lat specjalizuje się w projektowaniu i wykonawstwie elementów pneumatyki typowych i specjalnych, układów napędowych i sterujących oraz wielorakich urządzeń przemysłowych wykorzystujących energię sprężonego powietrza. Podstawy dzisiejszej działalności stanowią ponad 40-letnie doświadczenie projektowe i badacze, profesjonalna kadra techniczna, zaplecze laboratoryjne oraz własny wyspecjalizowany Zakład Wdrożeń. Standardowe pozycje oferty Ośrodka to: siłowniki tłokowe w szerokim asortymencie, elementy sterujące zawory, przekaźniki pneumoelektryczne i czasowe, elementy przygotowania sprężonego powietrza, szybkozłączki oraz inne elementy pneumatyki produkowane pod marką MARANI. Jednak specjalnością Ośrodka jest realizacja tematów wdrożeniowych dotyczących nietypowych rozwiązań konstrukcyjnych elementów pneumatyki, zespołów i instalacji, przeznaczonych do zastosowania w jednostkowych urządzeniach przemysłowych i w szczególnych warunkach eksploatacji. Ośrodek oferuje sprawdzone w praktyce, niezawodne urządzenia i instalacje specjalne dla różnych dziedzin gospodarki, w tym między innymi: ZDWOJONE ROZDZIELACZE PNEUMATYCZNE do sterowania pras z napędem mechanicznym, BLOKI ZAWOROWE bezprzewodowe dla górnictwa, ARMATKI POWIETRZNE do usuwania nawisów i narostów materiałów sypkich oraz kompletne instalacje armatek do montażu na zasobnikach kotłowych, PNEUMATYCZNE JEDNOSTKI NAPĘDOWE do ozłączników napowietrznych sieci elektroenergetycznych, ZAWORY ROZDZIELAJĄCE sterowane elektromagnetycznie z kontrolą połączeń. Ośrodek posiada własną bazę wdrożeniową oraz laboratorium badawcze wyposażone w stanowiska pozwalające na prowadzenie badań zgodnie z wymaganiami norm międzynarodowych ISO. Na życzenie użytkowników Ośrodek wykonuje regenerację lub wymianę elementów pneumatyki, modernizację urządzeń przemysłowych z zastosowaniem pneumatyki, remonty instalacji itp. Prowadzi także doradztwo techniczne w zakresie możliwości użytkowych i zastosowania urządzeń pneumatycznych. Od pierwszych lat funkcjonowania Ośrodek jest odpowiedzialny za pełny zakres działalności normalizacyjnej w dziedzinie pneumatyki napędowej i sterującej, aktywnie uczestnicząc w pracach o zasięgu krajowym i międzynarodowym - w ramach komitetów technicznych ISO TC 131 i TC 118, a także w pracach prowadzonych na płaszczyźnie europejskiej - w ramach komitetu technicznego CEN.

3 ul. Hauke Bosaka 15, Kielce; Spis treści SIŁOWNIKI: Seria MP Siłowniki zgodne z ISO Seria ME Siłowniki kompaktowe 17 Seria MK Siłowniki zgodne z ISO Seria MM Mini siłowniki zgodne z ISO CZUJNIKI MAGNETYCZNE I UCHWYTY: Seria MX Seria MX Seria MX BLOKI PRZYGOTOWANIA SPRĘŻONEGO POWIETRZA: Seria MEC 33 Seria MFC 35 ZAWORY: Seria MV 3/2 Seria MH Zawory rozdzielające 37 Zawory sterowane dźwignią 59 Seria MV 5/2 Seria MHS Zawory rozdzielające 43 Zawory rozdzielające z tuleją przesuwną 62 Seria MV 5/3 Seria MKP Zawory rozdzielające 49 Zawory szybkiego spustu 63 Seria M Seria MLP Pomocnicze zawory rozdzielające 53 Zawory rozdzielające 2/2 64 Seria MEA Seria MS Zawory zwrotne przewodowe 55 Zawory dławiące ręczne 65 Seria MES Seria MHVF Zawory logiczne LUB (przełączniki obiegu) 56 Zawory odcinające ręczne 67 Seria MF Zawory sterowane pedałem 5/2 57 INNE: Łączniki wtykowe i wtykowe z gwintem 68 Akcesoria dla pneumatyki 72

4 OŚRODEK BADAWCZO-ROZWOJOWY ELEMENTÓW I UKŁADÓW PNEUMATYKI Sp. z o.o. ul. Hauke Bosaka 15, Kielce SIŁOWNIK PNEUMOHYDRAULICZNY O ZWARTEJ BUDOWIE I DUŻEJ SILE NACISKU Podczas skoku roboczego siłownik generuje siłę ponad 10x przewyższającą siłę docisku analogicznego siłownika pneumatycznego. Szybki dosuw narzędzia i skok powrotny realizowane są w systemie pneumatycznym Siłownik nie wymaga dodatkowego układu hydraulicznego; zasilany jest wyłącznie sprężonym powietrzem, a wzmocnienie skoku roboczego następuje poprzez wewnętrzny system olejowy. ELEMENTY PNEUMATYCZNE SPECJALNEGO PRZEZNACZENIA Zdwojone rozdzielacze pneumatyczne do włączania zespołów sprzęgłowo-hamulcowych ciernych w maszynach o ruchu przerywanym (w prasach mechanicznych), w wykonaniu standardowym i z kontrolą położeń. Pneumatyczne jednostki napędowe elektrycznych rozłącznic słupowych wysokiego i średniego napięcia. marketing@obreiup.com.pl

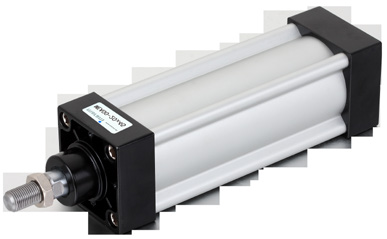

5 ul. Hauke Bosaka 15, Kielce; Siłowniki zgodne z ISO MP seria Jak zamawiać? M P A P S - 50 X 100 M: Marani A: Dwustronnego działania (typ podstawowy) S: Magnes na tłoku Średnica x Skok P: Zgodne z ISO tuleja profilowa Amortyzacja P: Pneumatyczna regulowana mm mm Siłownik serii MP z tuleją profilową, dwustronnego działania, amortyzacja pneumatyczna, magnes na tłoku, średnica 50 mm, skok 100 mm: MPAPS-50x100 Charakterystyka produktu Siłowniki serii MP o średnicach mm są zgodne z ISO Tuleja profilowa wykonana ze stopu aluminium, twardo anodowana. Rowki w tulei i pokrywach pozwalają na łatwy montaż czujników położenia. Zastosowana amortyzacja zapewnia płynny ruch tłoka, wyhamowanie w końcowych fazach skoku, bezpieczeństwo oraz niski poziom hałasu. W tłoku siłownika wbudowany jest magnes. Tłoczysko nie wymaga smarowania; prowadzone jest w tulejce samosmarownej. Siłowniki serii MP są odpowiednikami DNC firmy FESTO i są dostosowane do wszystkich standardowych rodzajów mocowania. Dane techniczne Średnica Rodzaj pracy Czynnik roboczy Elementy mocujące Końcówki tłoczyska dwustronnego działania, tłoczysko jednostronne powietrze filtrowane, (wielkość cząstek stałych do 25 μm), smarowane/niesmarowane LB (łapa), FA/FB (kołnierz), CA (ucho proste), CB (ucho widełkowe ze sworzniem), CR (ucho skośne) I (prosta), Y (widełkowa), C (widełkowa z zaciskiem), B (z przegubem) Ciśnienie pracy [bar] 1 10 Ciśnienie próbne [bar] 13,5 Temperatura pracy [ C] Zakres prędkości [mm/s] do 1000 Rodzaj amortyzacji pneumatyczna regulowana Skok amortyzacji [mm] Otwór przyłączeniowy G 1/8 G 1/4 G 3/8 G 1/2 Skok siłownika [mm] seria MP 5

6 seria MP Siłowniki zgodne z ISO Budowa siłownika Nr Nazwa 1 Nakrętka tłoczyska 2 Tłoczysko 3 Uszczelka tłoczyska 4 Tuleja prowadząca (samosmarowna) 5 Pokrywa przednia 6 Uszczelka amortyzacji 7 O-ring pokrywy 8 O-ring tłoczyska 9 Uszczelka tłoka 10 Magnes 11 Pierścień prowadzący 12 Tuleja 13 Tłok 14 O-ring 15 Dławik amortyzacji 16 Pokrywa tylna 17 Śruba z gniazdem sześciokątnym 18 Śruba profilowa Części podstawowe - materiały Nazwa Pokrywa przednia Pokrywa tylna Tłok Tłoczysko Tuleja Uszczelka tłoczyska Uszczelka amortyzacji O-ring tłoczyska O-ring pokrywy Uszczelka tłoka Pierścień prowadzący Tuleja prowadząca samosmarowna Magnes Dławik amortyzacji Śruba z gniazdem sześciokątnym Nakrętka Śruba profilowa Materiał Stop aluminium Stop aluminium Stop aluminium Stal węglowa C45, powierzchnia chromowana Stop aluminium, twardo anodowana PU PU NBR NBR PU PA66 PTFE + brąz RbFeB Mosiądz Stal węglowa Stal węglowa Stal węglowa 6 seria MP

7 seria MP Siłowniki zgodne z ISO Wymiary podstawowe Średnica A B C D E F G H I J , ,5 21,5 4 29, , , ,5 28,5 4 35, , ,3 34, Średnica K L M N O P Q R V 32 M6 M10x1, ,6 G 1/ M6 M12x1, G 1/4 7 9,6 4, M8 M16x1, G 1/4 9 3, M8 M16x1, G 3/8 9,7 6,6 8, M10 M20x1, ,4 G 3/8 12,1 10,5 8, M10 M20x1, ,8 G 1/2 12,1 8 8,3 25 Standardowe skoki siłownika Średnica Standardowy skok siłownika [mm] , 40, 50, 80, 100, 125, 160, 200, 250, 320, 400, 500 seria MP 7

8 seria MP Siłowniki zgodne z ISO Elementy mocujące LB: Łapa Średnica AA AC AD AE AF AG AH AP ,5 14,5 AT Łapa do siłownika serii MP Ø40: MK/MP40-LB FA/FB: Kołnierz przedni/tylny Średnica T 32, ,5 56, AJ AK BA 30,5 35,5 40,5 45,5 45,5 55,5 BB BC BD BE BF BH BP ,5 14,5 Kołnierz do siłownika serii MP Ø40: MK/MP40-FA 8 seria MP

9 seria MP Siłowniki zgodne z ISO Elementy mocujące CA: Ucho proste Średnica S T 32, ,5 56, DC DD DE DJ DQ 25,8 27,8 31,7 39,7 49,7 59,7 Ucho proste do siłownika serii MP Ø63: MK/MP63-CA CB: Ucho widełkowe ze sworzeniem Średnica S T 32, ,5 56, CC CD CE CJ CP CT PA PB1 46,5 53,5 61,5 71,5 91,5 111,5 Ucho widełkowe ze sworzniem do siłownika serii MP Ø80: MK/MP80-CB seria MP 9

10 seria MP Siłowniki zgodne z ISO Elementy mocujące CR: Ucho skośne Średnica S T 32, ,5 56, DC DD DE DF SJ DQ 25,8 27,8 31,7 39,7 49,7 59,7 Ucho skośne do siłownika serii MP Ø63: MK/MP63-CR Końcówki do mocowania na tłoczysku I: Końcówka prosta Średnica NC ND NE NF NG NH M10x1,25 M12x1,25 M16x1,5 M16x1,5 M20x1,5 M20x1,5 NM Końcówka prosta do siłownika serii MP Ø63: MK/MP63-I 10 seria MP

11 seria MP Siłowniki zgodne z ISO Końcówki do mocowania na tłoczysku Y(C): Końcówka widełkowa (z zaciskiem) Średnica NA 19 25, ,4 44,4 NC ND NH M10x1,25 M12x1,25 M16x1,5 M16x1,5 M20x1,5 M20x1,5 NM NP NQ PA 26,2 32,8 39,3 39,3 53,3 53,3 PB 20 26, Przykłady zamówienia: Końcówka widełkowa do siłownika serii MP Ø63: MK/MP63-Y Końcówka widełkowa z zaciskiem do siłownika serii MP Ø63: MK/MP63-C B: Końcówka z przegubem kulowym Średnica PA PB PC PD PE PF PG PH M10x1,25 M12x1,25 M16x1,5 M16x1,5 M20x1,5 M20x1,5 Końcówka z przegubem kulowym do siłownika serii MP Ø50: MK/MP50-B seria MP 11

12 ul. Hauke Bosaka 15, Kielce; Siłowniki zgodne z ISO MK seria Jak zamawiać? M K A P S - 50 X 100 M: Marani A: Dwustronnego działania (typ podstawowy) S: Magnes na tłoku Średnica x Skok P: Zgodne z ISO tuleja kształtowa (Mickey-mouse) Amortyzacja P: Pneumatyczna regulowana mm mm Siłownik serii MK z tuleją Mickey-mouse, dwustronnego działania, amortyzacja pneumatyczna, magnes na tłoku, średnica 50 mm, skok 100 mm: MKAPS-50x100 Charakterystyka produktu Siłowniki serii MK o średnicach mm są zgodne z ISO Tuleja typu Mickey-mouse wykonana jest ze stopu aluminium, twardo anodowana. Zastosowana w siłowniku amortyzacja zapewnia płynny ruch tłoka i wyhamowanie w końcowych fazach, bezpieczeństwo oraz niski poziom hałasu. W tłoku siłownika wbudowany jest magnes. Tłoczysko nie wymaga smarowania; prowadzone jest w tulejce samosmarownej. Siłowniki serii MK są dostosowane do wszystkich standardowych rodzajów mocowania. Dane techniczne Średnica Rodzaj pracy dwustronnego działania, tłoczysko jednostronne Czynnik roboczy powietrze filtrowane (wielkość cząstek stałych do 25 μm), smarowane/ niesmarowane Elementy mocujące LB (łapa), FA/FB (kołnierz), CA (ucho proste), CB (ucho widełkowe ze sworzniem), CR (ucho skośne) Końcówki tłoczyska I (prosta), Y (widełkowa), C (widełkowa z zaciskiem), B (z przegubem) Ciśnienie pracy [bar] 1 10 Ciśnienie próbne [bar] 13,5 Temperatura pracy [ C] Zakres prędkości [mm/s] do 1000 Rodzaj amortyzacji pneumatyczna regulowana Skok amortyzacji [mm] Otwór przyłączeniowy G 1/8 G1/4 G3/8 G1/2 G3/4 Skok siłownika [mm] seria MK

13 seria MK Siłowniki zgodne z ISO Budowa siłownika Nr Nazwa 1 Nakrętka tłoczyska 2 Tłoczysko 3 Uszczelka tłoczyska 4 Tulejka prowadząca samosmarowna 5 Pokrywa przednia 6 Uszczelka amortyzacji 7 O-ring pokrywy 8 O-ring tłoczyska 9 Uszczelka tłoka 10 Magnes 11 Pierścień prowadzący 12 Tuleja 13 Tłok 14 O-ring 15 Dławik amortyzacji 16 Pokrywa tylna 17 Śruba z gniazdem sześciokątnym 18 Śruba profilowa Części podstawowe - materiały Nazwa Pokrywa przednia Pokrywa tylna Tłok Tłoczysko Tuleja Uszczelka tłoczyska Uszczelka amortyzacji O-ring tłoczyska O-ring pokrywy Uszczelka tłoka Pierścień prowadzący Tulejka prowadząca samosmarowna Magnes Dławik amortyzacji Śruba z gniazdem sześciokątnym Nakrętka Śruba profilowa Materiał Stop aluminium Stop aluminium Stop aluminium Stal węglowa C45, powierzchnia chromowana Stop aluminium, twardo anodowana PU PU NBR NBR PU PA66 PTFE + mosiądz RbFeB Mosiądz Stal węglowa Stal węglowa Stal węglowa seria MK 13

14 seria MK Siłowniki zgodne z ISO Wymiary podstawowe Średnica A B C D E F G H I J K , M10x1, M12x1, M16x1, M16x1, M20x1, M20x1, ,5 M27x M36x M36x2 Średnica L N O P Q R S T V W 32 M6 13,5 G1/8 4 7, , M6 16 G1/4 6 9, M8 18,5 G1/4 8,5 6, , M8 19 G3/8 6 7, , M10 19 G3/ , M10 18 G1/2 12, , M12 23 G1/ M16 25 G3/ M16 25 G3/ Standardowe skoki siłownika Średnica Standardowy skok siłownika [mm] , 40, 50, 80, 100, 125, 160, 200, 250, 320, 400, seria MK

15 seria MK Siłowniki zgodne z ISO Elementy mocujące LB: Łapa Średnica AA AC AD AE AF AG AH AP AT Łapa do siłownika serii MK Ø40: MK/MP40-LB FA/FB: Kołnierz przedni/tylny Średnica T 32, ,5 56, AJ 10,5 10, AK BA 30,5 35,5 40,5 45,5 45,5 55,5 60,5 65,5 75,5 BB BD BC BE BF BH 6,5 6,5 6,5 8,5 10,5 10, BP Kołnierz do siłownika serii MK Ø40: MK/MP40-FA seria MK 15

16 seria MK Siłowniki zgodne z ISO Elementy mocujące CA: Ucho proste Średnica S T 32, ,5 56, DC DD DE DJ ,5 36 DQ 25,8 27,8 31,7 39,7 49,7 59,7 69,7 89,7 89,7 Ucho proste do siłownika serii MK Ø63: MK/MP63-CA CB: Ucho widełkowe ze sworzniem Średnica S T 32, ,5 56, CC CD CE CJ ,5 36 CP CT PA PB1 46,5 53,5 61,5 71,5 91,5 111,5 131,5 171,5 171,5 Ucho widełkowe ze sworzniem do siłownika serii MK Ø80: MK/MP80-CB 16 seria MK

17 seria MK Siłowniki zgodne z ISO Elementy mocujące CR: Ucho skośne Średnica S T 32, ,5 56, DC DD DE DF DJ DQ 25,8 27,8 31,7 39,7 49,7 59,7 69,7 89,7 89,7 Ucho skośne do siłownika serii MK Ø63: MK/MP63-CR Końcówki do mocowania na tłoczysku I: Końcówka prosta Średnica NC ND NE NF NG NH M10x1,25 M12x1,25 M16x1,5 M16x1,5 M20x1,5 M20x1,5 M27x2,0 M36x2,0 M36x2,0 NM Końcówka prosta do siłownika serii MK Ø63: MK/MP63-I seria MK 17

18 seria MK Siłowniki zgodne z ISO Końcówki do mocowania na tłoczysku Y (C): Końcówka widełkowa (z zaciskiem) Przykłady zamówienia: Końcówka widełkowa do siłownika serii MK Ø63: MK/MP63-Y Końcówka widełkowa z zaciskiem do siłownika serii MK Ø63: MK/MP63-C UWAGA: Końcówka typu C (z zaciskiem) tylko do siłowników Ø32 - Ø125. Średnica NA 19 25, ,4 44, NC ND NH M10x1,25 M12x1,25 M16x1,5 M16x1,5 M20x1,5 M20x1,5 M27x2,0 M36x2,0 M36x2,0 NM NP NQ PA 26,2 32,8 39,3 39,3 53,3 53, PB 20 26, ,6 70,6 70,6 B: Końcówka z przegubem kulowym Końcówka z przegubem kulowym do siłownika serii MK Ø50: MK/MP50-B Średnica PA PB PC PD PE PF PG PH M10x1,25 M12x1,25 M16x1,5 M16x1,5 M20x1,5 M20x1,5 M27x2,0 M36x2,0 M36x2,0 18 seria MK

19 ul. Hauke Bosaka 15, Kielce; Siłowniki kompaktowe ME seria Jak zamawiać? M E A E S - 20 X 10 M: Marani A: Dwustronnego działania (typ podstawowy) S: Magnes na tłoku Średnica x Skok Puste: Wewnętrzny gwint tłoczyska E: Siłownik kompaktowy E: Elastyczne pierścienie mm mm Siłownik kompaktowy serii ME, dwustronnego działania, amortyzujące elastyczne pierścienie, magnes na tłoku, średnica 20 mm, skok 10 mm, gwint wewnętrzny: MEAES-20x10 Charakterystyka produktu Siłowniki serii ME cechuje zwarta budowa na profilu aluminiowym i mała masa. W tłoku siłownika wbudowany jest magnes. Rowki profilowe w korpusie pozwalają na łatwy montaż czujników magnetycznych. Tłoczysko nie wymaga smarowania, prowadzone w tulejce samosmarownej. W wersji podstawowej na końcówce tłoczyska jest gwint wewnętrzny. Amortyzację na obu końcach skoku zapewniają pierścienie elastyczne. Siłowniki serii ME są odpowiednikami siłowników ADVU firmy FESTO. Dane techniczne Średnica Rodzaj pracy dwustronnego działania, tłoczysko jednostronne Czynnik roboczy powietrze filtrowane (wielkość cząstek stałych do 25 μm), smarowane/ niesmarowane Ciśnienie pracy [bar] 1 10 Ciśnienie próbne [bar] 15 Temperatura pracy [ C] Zakres prędkości [mm/s] Rodzaj amortyzacji stała (elastyczny pierścień amortyzacji) Otwór przyłączeniowy M5x0,8 G1/8 G1/4 Skok siłownika [mm] seria ME 19

20 seria ME Siłowniki kompaktowe Budowa siłownika kompaktowego Nr Nazwa 1 Tuleja 2 Śruba 3 Tłoczysko 4 O-ring 5 Tłok 6 Pokrywa tylna 7 Obudowa magnesu 8 Elastyczny pierścień amortyzacji 9 Magnes 10 O-ring 11 Pierścień prowadzący 12 Uszczelka tłoka 13 Pokrywa przednia 14 Tulejka prowadząca samosmarowna 15 Uszczelka tłoczyska Części podstawowe - materiały Średnica Pokrywa tylna Stop aluminium Tłok Stop aluminium Tuleja Stop aluminium Obudowa magnesu Stop aluminium Pokrywa przednia Stop aluminium Pierścień elastyczny amortyzacji TPU Pierścienie typu O-ring NBR Tłoczysko Stal nierdzewna Pierścień prowadzący brak PTFE + grafit Uszczelka tłoka PU Uszczelka tłoczyska PU Magnes RbFeB Guma + RbFeB 20 seria ME

21 seria MK Siłowniki kompaktowe Wymiary podstawowe Średnica A B C D E F G H I J K L M N O P Q Q1 R R M5x0,8 3 8 M4x0,7 11,5 18, ,5 4,5 6 M4x0,7 4,5 10 1, , M5x0, M5x0,8 11,5 18, ,5 4,5 8 M5x0,8 5, , M5x0, M5x0,8 11,5 18,5 39,5 45 5,5 8 M5x0,8 5, G1/8 4,5 12 M6x1, ,5 44,5 50, M6x1,0 6,5 14 2, , G1/8 4,5 12 M6x1, ,5 45,5 52 6,5 10 M6x1,0 6,5 14 2, G1/ M8x1, ,5 53 7,5 13 M8x1,25 8,5 16 3, G1/ M10x1, , ,5 7,5 13 M8x1,25 8,5 16 3, ,5 G1/8 5,5 20 M10x1, , M10x1,5 10,5 20 4, ,5 G1/4 7,5 25 M10x1, ,5 66,5 76, M12x1,75 12,5 24 6,1 Standardowe skoki siłownika Średnica Standardowy skok siłownika [mm] 16 5, 10, 15, 20, 25, 30, 40 20,25 5, 10, 15, 20, 25, 30, 40, 50 32,40 5, 10, 15, 20, 25, 30, 40, 50, 60, , 15, 20, 25, 30, 40, 50, 60, 80 seria ME 21

22 ul. Hauke Bosaka 15, Kielce; Mini siłowniki zgodne z ISO 6432 MM seria Jak zamawiać? M M A P S - 25 X 40 M: Marani M: Zgodne z ISO 6432 Przykłady zamówienia: Siłownik serii MM, dwustronnego działania, amortyzacja mechaniczna, magnes na tłoku, średnica 25 mm, skok 40 mm: MMAES-25x40 Siłownik serii MM, dwustronnego działania, amortyzacja pneumatyczna, magnes na tłoku, średnica 20 mm, skok 40 mm: MMAPS-20x40 A: Dwustronnego działania (typ podstawowy) S: Magnes na tłoku Amortyzacja P: Pneumatyczna regulowana E: Mechaniczna (elastyczne pierścienie) Średnica x Skok mm mm Charakterystyka produktu Siłowniki serii MM o średnicach mm są zgodne z ISO Tuleja wykonana ze stali nierdzewnej, pokrywy ze stopu aluminium. Siłowniki mm - amortyzacja pneumatyczna regulowana. W tłoku siłownika wbudowany jest magnes. Tłoczysko nie wymaga smarowania; prowadzone jest w tulejce samosmarownej. Siłowniki MM są odpowiednie do wszystkich znormalizowanych elementów mocujących. Siłowniki MM mogą być łatwo dostosowane do różnych potrzeb i wymagań klientów. Dane techniczne Średnica Rodzaj pracy dwustronnego działania, tłoczysko jednostronne Czynnik roboczy powietrze filtrowane (wielkość cząstek stałych do 25 μm), smarowane/ niesmarowane Elementy mocujące LB (łapa), FA (kołnierz), SD (ucho) Końcówki tłoczyska I (prosta), C (widełkowa z zaciskiem), B (z przegubem) Ciśnienie pracy [bar] 1 10 Ciśnienie próbne [bar] 13,5 Temperatura pracy [ C] Zakres prędkości [mm/s] do 1000 Rodzaj amortyzacji mechaniczna pneumatyczna regulowana / mechaniczna Materiał tuleja ze stali nierdzewnej Otwór przyłączeniowy M5x0,8 G1/8 Skok siłownika [mm] seria MM

23 seria MM Mini siłowniki zgodne z ISO 6432 Budowa siłownika Nr Nazwa 1 Nakrętka tłoczyska 2 Tłoczysko 3 Uszczelka tłoczyska 4 Tuleja prowadząca samosmarowna 5 Nakrętka pokrywy 6 Pokrywa przednia 7 Uszczelka amortyzacji 8 O-ring 9 Tuleja 10 O-ring 11 Uszczelka tłoka 12 Magnes 13 Pierścień prowadzący 14 Tłok 15 Śruba z gniazdem sześciokątnym 16 Pokrywa tylna Części podstawowe - materiały Nazwa Pokrywa przednia Pokrywa tylna Tłok Tłoczysko Tuleja Uszczelka tłoczyska Uszczelka amortyzacji Uszczelka tłoka O-ring Pierścień prowadzący Tuleja prowadząca samosmarowna Magnes Dławik amortyzacji Śruba z gniazdem sześciokątnym Nakrętka Materiał Stop aluminium Stop aluminium Stop aluminium Stal węglowa C45, powierzchnia chromowana Stal nierdzewna PU PU PU NBR PA66 PTFE + brąz RbFeB Mosiądz Stal węglowa Stal węglowa seria MM 23

24 seria MM Mini siłowniki zgodne z ISO 6432 Wymiary podstawowe Średnica A B C D E F G H I J K L ,5 14, M6 M16x1, , M6 M16x1, M8 M22x1, M10x1,25 M22x1,5 Średnica M N P Q R S U V W X AR AX AY ,3 6 5 M , M ,6 8 6 G1/ ,5 3,5 28, G1/ Standardowe skoki siłownika Średnica Standardowy skok siłownika [mm] 12 10, 25, 40, 50, 80, 100, 125, 160, , 25, 40, 50, 80, 100, 125, 160, , 25, 40, 50, 80, 100, 125, 160, 200, 250, , 25, 40, 50, 80, 100, 125, 160, 200, 250, 320, 400, seria MM

25 seria MM Mini siłowniki zgodne z ISO 6432 Elementy mocujące LB: Łapa Średnica AA AB 16,2 22,2 AC AD AE AF AG AH AP 5,5 7 AT 3,5 4 R FA: Kołnierz Łapa do mini siłownika Ø12: MM12-LB Średnica BA 16,2 22,2 BB 4 5 BC BE BF BP 5,5 6,5 Kołnierz do mini siłownika Ø25: MM25-FA SD: Ucho ze sworzniem Średnica CA 20,5 28 CD CF CH CP 5,5 6,5 CQ CT 2,5 4 C D 6 8 Q R 7 10 Ucho ze sworzniem do mini siłownika Ø20: MM20-SD seria MM 25

26 seria MM Mini siłowniki zgodne z ISO 6432 Końcówki do mocowania na tłoczysku I: Końcówka prosta Średnica NA NC ND NE NF NG NH M6 M8 M10x1,25 NM Końcówka prosta do mini siłownika Ø20: MM20-I C: Końcówka widełkowa z zaciskiem Średnica NA NB NC ND NH M6 M8 M10x1,25 NM NP NQ Końcówka widełkowa z zaciskiem do mini siłownika Ø20: MM20-C B: Końcówka z przegubem kulowym Końcówka z przegubem kulowym do mini siłownika Ø20: MM20-B Średnica PA 6,8 9 10,5 PB PC PE PF PG PH M6 M8 M10x1,25 PI PJ PK 10 12,5 15 PL 5 5 6,5 PM seria MM

27 ul. Hauke Bosaka 15, Kielce; Czujniki magnetyczne i uchwyty seria MX-03 Jak zamawiać? M X - 03 N M: Marani X: Czujnik 03: Seria Wyjście przełącznika: R: typ kontaktronowy N: półprzewodnikowy NPN P: półprzewodnikowy PNP Czujnik magnetyczny MX, seria 03, kontaktronowy: MX-03R Czujnik magnetyczny MX, seria 03, półprzewodnikowy NPN: MX-03N Charakterystyka i zastosowanie Zwarta budowa. Wbudowana dioda LED. Odporny na drgania. Łatwy w montażu. Uchwyt typu BK z metalową taśmą mocującą. Odpowiedni do wszystkich siłowników z tuleją okrągłą. Wymiary MX-03R MX-03P, MX-03N maksymalna aktywność czujnika maksymalna aktywność czujnika seria MX-03 27

28 seria MX-03 Czujniki magnetyczne i uchwyty Dane techniczne MX-03R MX-03N MX-03P Schemat połączeń Parametr Sposób podłączenia 2-przewodowy 3-przewodowy Funkcja normalnie otwarty wyjście półprzewodnikowe, normalnie otwarty Typ czujnika kontaktronowy NPN (wejściowy) PNP (wyjściowy) Napięcie robocze 5 240V DC/AC 5 30V DC Max prąd przełączania 100mA 200mA Moc znamionowa 10W max 6W max Bieżące zużycie prądu brak 20mA max 24V (czujnik aktywny) Spadek napięcia 3.0V max 0.5V max Prąd upływu brak 0.01mA max Wskaźnik stanu dioda LED (czerwona) dioda LED (czerwona) dioda LED (zielona) Max częstotliwość przełączeń 200Hz 1000Hz Zakres temperatur pracy C Wytrzymałość 30G 50G Odporność na drgania 9G Stopień ochrony obudowy IEC 529, IP67 Zabezpieczenie przed odwrotną polaryzacją Kabel brak Ø2.8, 2-żyłowy szary, olejoodporne PVC z zabezpieczeniem Ø2.8, 3-żyłowy czarny, olejoodporne PVC Uchwyt typu BK Uchwyt typu BK z metalową taśmą mocującą do czujników MX seria MX-03

29 seria MX-03 Czujniki magnetyczne i uchwyty Montaż Montaż czujników MX-03 na siłownikach o tulei okrągłej Ø12 25 (seria MM) Zdjęcie Wymiary Montaż uchwytu Zdjęcie Wymiary Krok 1 Krok 2 Krok 3 Montaż uchwytu Krok 4 Zdjęcie Wymiary 1.Wykręć Krok 1 śrubę do 1. Zawieś Krok 2 taśmę Montaż na uchwytu 1. Odetnij Krok 3 1. Zawieś Krok metalową 4 Zdjęcie Wymiary pozycji Krok górnej 1 haczyku Krok 2 Montaż uchwytu nadmiar Krok taśmy 3 taśmę na Krok haczyku 4 Zdjęcie Wymiary 1. 2.Pozostaw Wykręć śrubę śrubę do 1. Zawieś 2. Zainstaluj taśmę na haczyku Montaż uchwytu Krok 1 Krok 2 czujnik poza 1. Krok 3 w Zawieś zaznaczonym metalową taśmę na Krok 4 1. w pozycji Wykręć pozycji górnej Krok śrubę 1 do Zainstaluj Zawieś taśmę czujnik Krok na 2 haczyku Krok 3 1. górnej i dociśnij taśmę do zaznaczonym położeniu haczyku Zawieś metalową w zaznaczonym Krok taśmę 4 na 2. Pozostaw pozycji górnej śrubę 2. i Zainstaluj dociśnij taśmę czujnik do 1. Odetnij nadmiar położeniu haczyku w zaznaczonym 1. Wykręć śrubę do 1. Zawieś siłownika taśmę na haczyku 2. w Pozostaw 1. pozycji Wykręć górnej śrubę do położeniem 1. Zawieś 2. Zamocuj metalową czujnik, siłownika i dociśnij 1. Zawieś taśmę taśmę do na haczyku 1. taśmy Odetnij poza nadmiar położeniu 1. Zawieś metalową taśmę taśmę na na pozycji górnej 2. Zainstaluj 3. Wolny czujnik w pozycji górnej siłownika 2. Zainstaluj czujnik koniec haczyku wkręć śrubę w zaznaczonym 2. Pozostaw śrubę i dociśnij taśmę do 1. Odetnij zaznaczonym taśmy poza nadmiar haczyku w zaznaczonym 2. taśmy przyłóż do położeniu Zamocuj czujnik, wkręć 2. Pozostaw śrubę i dociśnij taśmę do 1. Odetnij nadmiar 3. Ostatecznie w pozycji górnej 3. siłownika Wolny koniec taśmy taśmy położeniem zaznaczonym położeniu poza śrubę w pozycji górnej przyłóż haczyka siłownika do haczyka i zaznacz taśmy poza 2. Zamocuj czujnik, wkręć 3. Wolny koniec taśmy położeniem zaznaczonym 3. zablokuj Ostatecznie śrubę śrubę zablokuj zaznaczonym położenie 2. Zamocuj nakrętką czujnik, wkręć i przyłóż zaznacz do położenie haczyka 3. Wolny koniec taśmy położeniem 3. śrubę Ostatecznie 2. Zamocuj nakrętką zablokuj czujnik, wkręć i zaznacz 3. Wolny położenie koniec taśmy położeniem śrubę śrubę śrubę nakrętką przyłóż przyłóż do haczyka do haczyka 3. Ostatecznie 3. Ostatecznie zablokuj zablokuj i zaznacz i zaznacz położenie położenie śrubę śrubę nakrętką nakrętką tu zaznaczyć tu tu zaznaczyć tu tu zaznaczyć zaznaczyć zaznaczenie linia cięcia zaznaczyć zaznaczyć zaznaczyć zaznaczyć seria MX-03 29

30 ul. Hauke Bosaka 15, Kielce; Czujniki magnetyczne i uchwyty MX-21 seria Jak zamawiać? M X - 21 N M: Marani X: Czujnik 21: Seria Wyjście przełącznika: R: typ kontaktronowy N: półprzewodnikowy NPN P: półprzewodnikowy PNP Czujnik magnetyczny MX, seria 21, kontaktronowy: MX-21R Czujnik magnetyczny MX, seria 21, półprzewodnikowy NPN: MX-21N Charakterystyka i zastosowanie Zwarta budowa. Wbudowana dioda LED. Odporny na drgania. Łatwy w montażu. Czujnik MX-21 jest mocowany za pomocą uchwytu typu PI. Odpowiedni do wszystkich siłowników o tulei kształtowej typu Mickey-mouse. Wymiary MX-21R MX-21P, MX-21N maksymalna aktywność czujnika maksymalna aktywność czujnika 30 seria MX-21

31 seria MX-21 Czujniki magnetyczne i uchwyty Dane techniczne MX-21R MX-21N MX-21P Schemat połączeń Parametr Sposób podłączenia 2-przewodowy 3-przewodowy Funkcja normalnie otwarty wyjście półprzewodnikowe, normalnie otwarty Typ czujnika kontaktronowy NPN (wejściowy) PNP (wyjściowy) Napięcie robocze 5 240V DC/AC 5 30V DC Max prąd przełączania 100mA 200mA Moc znamionowa 10W max 6W max Bieżące zużycie prądu brak 20mA max 24V (czujnik aktywny) Spadek napięcia 3.5V max 0.5V max Prąd upływu brak 0.01mA max Wskaźnik stanu dioda LED (czerwona) dioda LED (czerwona) dioda LED (zielona) Max częstotliwość przełączeń 200Hz 1000Hz Zakres temperatur pracy C Wytrzymałość 30G 50G Odporność na drgania 9G Stopień ochrony obudowy IEC 529, IP67 Zabezpieczenie przed odwrotną polaryzacją Kabel brak Ø4.0, 2-żyłowy szary, olejoodporne PVC z zabezpieczeniem Ø4.0, 3-żyłowy czarny, olejoodporne PVC Wymiary uchwytów typu PI Uchwyt typu PI przeznaczony jest do montażu czujników MX-21 na siłownikach o tulei kształtowej Mickey-mouse (MK) Zdjęcie Materiał: Stop aluminium Wymiary i montaż Średnica [mm] Uchwyt A Wymiary PI-1 10,4 11, PI-2 13,5 14,1 80 PI-3 15,0 15, PI-4 16,0 16,3 125 PI-5 18,0 18, PI-6 25,5 26,0 B seria MX-21 31

32 ul. Hauke Bosaka 15, Kielce; Czujniki magnetyczne i uchwyty MX-31 seria Jak zamawiać? M X - 31 N M: Marani X: Czujnik 31: Seria Wyjście przełącznika: R: typ kontaktronowy N: półprzewodnikowy NPN P: półprzewodnikowy PNP Czujnik magnetyczny MX, seria 31, kontaktronowy: MX-31R Czujnik magnetyczny MX, seria 31, półprzewodnikowy NPN: MX-31N Charakterystyka i zastosowanie Zwarta budowa. Wbudowana dioda LED. Odporny na drgania. Łatwy w montażu. Mocowanie w rowku tulei siłownika. Odpowiedni do wszystkich siłowników z tuleją o profilu z rowkiem. Wymiary MX-31R MX-31P, MX-31N maksymalna aktywność czujnika maksymalna aktywność czujnika 32 seria MX-31

33 seria MX-31 Czujniki magnetyczne i uchwyty Dane techniczne MX-31R MX-31N MX-31P Schemat połączeń Parametr Sposób podłączenia 2-przewodowy 3-przewodowy Funkcja normalnie otwarty wyjście półprzewodnikowe, normalnie otwarty Typ czujnika kontaktronowy NPN (wejściowy) PNP (wyjściowy) Napięcie robocze 5 240V DC/AC 5 30V DC Max prąd przełączania 100mA 100mA Moc znamionowa 10W max 3W max Bieżące zużycie prądu brak 17mA max 24V (czujnik aktywny) Spadek napięcia 2.5V max 1.5V max Prąd upływu brak 0.01mA max 14mA max 24V (czujnik aktywny) Wskaźnik stanu dioda LED (czerwona) dioda LED (zielona) dioda LED (żółta) Max częstotliwość przełączeń 200Hz Zakres temperatur pracy C 1000Hz Wytrzymałość 30G 50G Odporność na drgania 9G Stopień ochrony obudowy Zabezpieczenie przed odwrotną polaryzacją Kabel brak Ø3.0, 2-żyłowy szary, olejoodporne PVC IEC 529, IP67 z zabezpieczeniem Ø3.0, 3-żyłowy czarny, olejoodporne PVC Wymiary rowka dla serii MX-31 Mocowanie czujników MX-31 przeznaczonych do siłowników z tuleją profilową z rowkiem (MP) seria MX-31 33

34 Ugruntowana pozycja portalu daje Państwu możliwość dotarcia za jego pośrednictwem do osób mających wpływ na proces zakupów produktów z rynku pneumatyki, sterowania i oprzyrządowania. SKONTAKTUJ SIĘ Z NAMI: redakcja@pneumatyka.com reklama@pneumatyka.com Katalog firm Nie czekaj! - wejdź na stronę pneumatyka.com i zapisz swoją firmę do darmowego katalogu. Nowości branżowe Sprężone powietrze Pneumatyka i sterowanie Informacje o targach i szkoleniach Archiwum kwartalnika Pneumatyka

35 ul. Hauke Bosaka 15, Kielce; Bloki przygotowania sprężonego powietrza MEC seria Jak zamawiać? M E C M: Marani E: Oznaczenie serii Przykłady zamówienia: C: Filtr + reduktor + smarownica Korpus: 20: : : : 5000 Blok przygotowania powietrza seria MEC, wielkość korpusu 2000, dwuelementowy, otwór przyłączeniowy z gwintem G1/4, ręczny spust kondensatu: MEC Blok przygotowania powietrza seria MEC, wielkość korpusu 2000, dwuelementowy, otwór przyłączeniowy z gwintem G1/4, automatyczny spust kondensatu: MEC D 10: Dwuelementowy (FR)+(L) 00: Inne rodzaje Gwint przyłączeniowy: 02: G1/4 03: G3/8 04: G1/2 06: G3/4 10: G1 Pusty: Spust ręczny D: Spust automatyczny Dane techniczne Typ MEC-2010 MEC-3010 MEC-4010 MEC-5010 Maksymalne ciśnienie pracy [bar] 10 Ciśnienie próby wytrzymałości [bar] 15 Zakres regulacji ciśnienia [bar] 0,5 8,5 Temperatura pracy [ o C] 5 60 Dokładność filtracji 25 µm Zalecany olej turbinowy, typ 1. ISOVG32 Materiał zbiornika poliwęglan Osłona zbiornika brak przewidziana Typ zaworu przelewowy Blok kompletny FR+L Zespół filtr - reduktor FR Oznaczenie Smarownica L Przepływ nominalny *) [l/min] Otwór przyłączeniowy w korpusie Gwint przyłącza manometru Masa [kg] Wyposażenie (wspornik) MEC MEW MEL G1/4 G1/8 0,66 Y20T MEC MEW MEL G3/8 G1/8 0,98 Y30T MEC MEW MEL G1/2 G1/4 1,93 Y40T MEC MEW MEL G3/4 G1/4 3,20 Y50T MEC MEW MEL G1 G1/ Y60T *) Podane przepływy dotyczą ciśnienia zasilania 7.1 bar i ciśnienia nastawy 5.1 bar. seria MEC 35

36 seria MEC Bloki przygotowania sprężonego powietrza Wymiary podstawowe MEC-2010 MEC-3010 MEC-5010 Oznaczenie Otwór przyłączeniowy A B C D E F G H J K L M N P MEC G1/4 (G1/8) , , ,5 8, MEC G3/8 (G1/4) , , , , ,5 MEC G1/2 (G3/8) , , MEC G3/ ,5 69,8 97, ,5 55, MEC G ,5 69,8 97, ,5 55, seria MEC

37 ul. Hauke Bosaka 15, Kielce; Bloki przygotowania sprężonego powietrza MFC seria Jak zamawiać? M F C - MINI - 02 M: Marani E: Oznaczenie serii C: Filtr + reduktor + smarownica (FR)+(L) Korpus: MINI MIDI Gwint przyłączeniowy 02: G1/4 04: G1/2 Pusty: Spust ręczny D: Spust automatyczny Blok przygotowania powietrza seria MFC, konstrukcja dwuelementowa z manometrem, wielkość korpusu MINI, otwór przyłączeniowy z gwintem G1/4, ręczny spust kondensatu: MFC-MINI-02 Dane techniczne Typ MFC-MINI *) MFC-MIDI *) Czynnik roboczy sprężone powietrze Maksymalne ciśnienie pracy [bar] 12 Zakres regulacji ciśnienia [bar] 0,5 12 Temperatura pracy [ o C] 0 60 Dokładność filtracji 40 µm Zalecany olej turbinowy, typ 1. ISO VG32 Materiał zbiornika (filtr, smarownica) poliwęglan Osłona zbiornika stop aluminium Zasilanie przewodowe Pozycja pracy pionowa (± 50 ) Otwór przyłączeniowy w korpusie G1/4 G1/2 Masa [kg] 0,66 1,44 Przepływ nominalny [l/min] *) Zamienniki bloków przygotowania powietrza firmy FESTO typy: FEC-1/4-D-MINI oraz FEC-1/2-D-MIDI. seria MFC 37

38 seria MFC Bloki przygotowania sprężonego powietrza Wymiary podstawowe Typ A B C E D1 D2 D3 D4 H1 H2 H3 H4 H5 MFC-MINI G1/4 M36x1,5 31 M MFC-MIDI G1/2 M52x1,5 50 M seria MFC

39 ul. Hauke Bosaka 15, Kielce; Zawory rozdzielające 3/2 MV seria Jak zamawiać? M V NC - E3 M: Marani V: Seria zaworu 3: 3 drogowy 2: 2 położeniowy Korpus zaworu: 1: 1/8 2: 1/4 3: 3/8 4: 1/2 Sterowanie: 1: jednostronne 2: obustronne Otwór przyłączeniowy: 06: G1/8 08: G1/4 10: G3/8 15: G1/2 Zawór rozdzielający serii MV, 3 drogowy, 2 położeniowy, korpus 1/4", sterowany jednostronnie elektromagnetycznie, otwór przyłączeniowy G1/4, normalnie zamknięty, napięcie sterowania AC115V: MV NC-E3 Stan wyjściowy: NC: normalnie zamknięty NO: normalnie otwarty E: elektromagnetyczny, rodzaj prądu: E1: DC24V E2: AC24V E3: AC115V E4: AC230V Charakterystyka produktu Gwarantowana trwałość zaworu 12 mln cykli przesterowań. Możliwe są różne napięcia zasilania elektrozaworu i rodzaje sterowania. Dla wszystkich typów i wielkości możliwy montaż na płytach. W zaworach zastosowano cewki typu DIN. Dane techniczne Typ MV MV MV MV MV MV MV MV Czynnik roboczy Rodzaj uruchomienia Powierzchnia czynna [mm 2 ] sprężone powietrze filtrowane (wielkość cząstek stałych do 25 μm) elektromagnetycznie, zaworem sterującym (pilotem) 12 (CV=0,67) 16 (CV=0,89) 30 (CV=1,67) 50 (CV=2,79) Otwór przyłączeniowy G1/8 G1/4 G3/8 G1/2 Smarowanie nie wymagane Zakres ciśnienia pracy [bar] 1,5 8 Ciśnienie próbne [bar] 12 Temperatura pracy [ o C] Tolerancja napięcia -15% 10% Pobór mocy AC: 3,0VA DC: 2,8W AC: 5,5VA DC: 4,8W Klasa izolacji Stopień ochrony Max częstotliwość przełączania klasa F IP65 5 cykli/s Czas przełączania [s] <0,05 Masa [g] seria MV 3/2 39

40 seria MV 3/2 Budowa zaworu Budowa zaworu Zawory rozdzielające 3/2 Poz. Nazwa 1 Złącze wtykowe 2 Nakrętka 3 Cewka 4 Zawór sterujący Poz. Nazwa 5 Płytka 1 Złącze wtykowe 6 Tłok 2 Nakrętka 7 Śruba 3 Cewka 8 Korpus zaworu 4 Zawór sterujący 9 5 Suwak Płytka 10 6 Uszczelka Tłok suwaka 11 7 Sprężyna Śruba 12 8 Korpus Pokrywa zaworu 13 9 Śruba Suwak Przycisk ręcznego Uszczelka przesterowania suwaka 11 Sprężyna 12 Pokrywa 13 Śruba 14 Przycisk ręcznego przesterowania MV3211, MV3221, MV3231, MV3241 MV3241 MV3212, MV3222, MV3232, MV3242 MV3212, MV3222, MV3232, MV3242 Części podstawowe - materiały Nazwa części Korpus zaworu Suwak O-ring ręcznego przesterowania Uszczelka złączki wtykowej Uszczelka suwaka Uszczelka tłoka Tłok Przycisk ręcznego przesterowania Płytka Nakrętka Pokrywa Sprężyna ręcznego przesterowania Sprężyna suwaka Śruba Zawór sterujący Złącze wtykowe Materiał Stop aluminium Stop aluminium NBR NBR HNBR NBR POM Mosiądz Stal Stal węglowa Stop cynku Stal nierdzewna Stal nierdzewna Stal Stal uszlachetniona + Cu + Stal nierdzewna Tworzywo sztuczne 40 seria MV 3/2

41 seria MV 3/2 Zawory rozdzielające 3/2 Wymiary podstawowe MV3211 MV3212 Charakterystyka przepływowa zaworów MV3211, MV Zakres ciśnienia pracy [bar] Przepływ [l/min] seria MV 3/2 41

42 seria MV 3/2 Zawory rozdzielające 3/2 Wymiary podstawowe MV3221 MV3222 Charakterystyka przepływowa zaworów MV3221, MV Zakres ciśnienia pracy [bar] Przepływ [l/min] 42 seria MV 3/2

43 seria MV 3/2 Zawory rozdzielające 3/2 Wymiary podstawowe MV3231 MV3232 Charakterystyka przepływowa zaworów MV3231, MV Zakres ciśnienia pracy [bar] Przepływ [l/min] seria MV 3/2 43

44 seria MV 3/2 Zawory rozdzielające 3/2 Wymiary podstawowe MV3241 MV3242 Charakterystyka przepływowa zaworów MV3241, MV Zakres ciśnienia pracy [bar] Przepływ [l/min] 44 seria MV 3/2

45 ul. Hauke Bosaka 15, Kielce; Zawory rozdzielające 5/2 MV seria Jak zamawiać? M V NC - E3 M: Marani V: Seria zaworu 3: 5 drogowy 2: 2 położeniowy Korpus zaworu: 1: 1/8 2: 1/4 3: 3/8 4: 1/2 Sterowanie: 1: jednostronne 2: obustronne Otwór przyłączeniowy: 06: G1/8 08: G1/4 10: G3/8 15: G1/2 Stan wyjściowy: NC: normalnie zamknięty NO: normalnie otwarty Zawór rozdzielający serii MV, 5 drogowy, 2 położeniowy, korpus 1/4", sterowany jednostronnie elektromagnetycznie, otwór przyłączeniowy G1/4, normalnie zamknięty, napięcie sterowania AC115V: MV NC-E3 E: elektromagnetyczny, rodzaj prądu: E1: DC24V E2: AC24V E3: AC115V E4: AC230V Charakterystyka produktu Gwarantowana trwałość zaworu 12 mln cykli przesterowań. Możliwe są różne napięcia zasilania elektrozaworu i rodzaje sterowania. Dla wszystkich typów i wielkości możliwy montaż na płytach. W zaworach zastosowano cewki typu DIN. Dane techniczne Typ MV MV MV MV MV MV MV MV Czynnik roboczy Rodzaj uruchomienia Powierzchnia czynna [mm 2 ] sprężone powietrze filtrowane (wielkość cząstek stałych do 25 μm) elektromagnetycznie, zaworem sterującym (pilotem) 12 (CV=0,67) 16 (CV=0,89) 30 (CV=1,68) 50 (CV=2,79) Otwór przyłączeniowy G1/8 G1/4 G3/8 G1/2 Smarowanie Zakres ciśnienia pracy [bar] nie wymagane 1,5 8 Ciśnienie próbne [bar] 12 Temperatura pracy [ o C] Tolerancja napięcia -15% 10% Pobór mocy AC: 3,0VA DC: 2,8W AC: 5,5VA DC: 4,8W Klasa izolacji Stopień ochrony Max częstotliwość przełączania klasa F IP65 5 cykli/s Czas przełączania [s] <0,05 Masa [g] seria MV 5/2 45

46 seria MV 5/2 Zawory rozdzielające 5/2 Budowa zaworu Poz. Nazwa 1 Złącze wtykowe 2 Nakrętka 3 Cewka 4 Zawór sterujący 5 Płytka 6 Tłok 7 Śruba 8 Korpus zaworu 9 Suwak 10 Uszczelka suwaka 11 Sprężyna 12 Pokrywa 13 Śruba 14 Przycisk ręcznego przesterowania MV5211, MV5221, MV5231, MV5241 MV5212, MV5222, MV5232, MV5242 Części podstawowe - materiały Nazwa części Korpus zaworu Suwak O-ring ręcznego przesterowania Uszczelka złączki wtykowej Uszczelka suwaka Uszczelka tłoka Tłok Przycisk ręcznego przesterowania Płytka Nakrętka Pokrywa Sprężyna ręcznego przesterowania Sprężyna suwaka Śruba Zawór sterujący Złącze wtykowe Materiał Stop aluminium Stop aluminium NBR NBR HNBR NBR POM Mosiądz Stal Stal węglowa Stop cynku Stal nierdzewna Stal nierdzewna Stal Stal uszlachetniona + Cu + Stal nierdzewna Tworzywo sztuczne 46 seria MV 5/2

47 seria MV 5/2 Zawory rozdzielające 5/2 Wymiary podstawowe MV5211 MV5212 Charakterystyka przepływowa zaworów MV5211, MV Zakres ciśnienia pracy [bar] Przepływ [l/min] seria MV 5/2 47

48 seria MV 5/2 Zawory rozdzielające 5/2 Wymiary podstawowe MV5221 MV5222 Charakterystyka przepływowa zaworów MV5221, MV Zakres ciśnienia pracy [bar] Przepływ [l/min] 48 seria MV 5/2

49 seria MV 5/2 Zawory rozdzielające 5/2 Wymiary podstawowe MV5231 MV5232 Charakterystyka przepływowa zaworów MV5231, MV Zakres ciśnienia pracy [bar] Przepływ [l/min] seria MV 5/2 49

50 seria MV 5/2 Zawory rozdzielające 5/2 Wymiary podstawowe MV5241 MV5242 Charakterystyka przepływowa zaworów MV5241, MV Zakres ciśnienia pracy [bar] Przepływ [l/min] 50 seria MV 5/2

51 ul. Hauke Bosaka 15, Kielce; Zawory rozdzielające 5/3 MV seria Jak zamawiać? M V CC - E3 M: Marani V: Seria zaworu 3: 5 drogowy 3: 3 położeniowy Korpus zaworu: 1: 1/8 2: 1/4 3: 3/8 4: 1/2 Sterowanie: 2: obustronne Otwór przyłączeniowy: 06: G1/8 08: G1/4 10: G3/8 15: G1/2 Położenie środkowe: CC: zamknięty E: elektromagnetyczny, rodzaj prądu: E1: DC24V E2: AC24V E3: AC115V E4: AC230V Zawór rozdzielający serii MV, 5 drogowy, 3 położeniowy, korpus 1/4", sterowany obustronnie elektromagnetycznie, otwór przyłączeniowy G1/4, centralnie zamknięty, napięcie sterowania AC115V: MV CC-E3 Charakterystyka produktu Gwarantowana trwałość zaworu 12 mln cykli przesterowań. Możliwe są różne napięcia elektrozaworu i rodzaje sterowania. Dla wszystkich typów i wielkości możliwy montaż na płytach. W zaworach zastosowano cewki typu DIN. Dane techniczne Typ MV MV MV MV Czynnik roboczy sprężone powietrze filtrowane (wielkość cząstek stałych do 25 μm) Rodzaj uruchomienia elektromagnetycznie, zaworem sterującym (pilotem) Powierzchnia czynna [mm 2 ] 9 (CV=0,50) 12 (CV=0,67) 18 (CV=1,00) 30 (CV=1,67) Otwór przyłączeniowy G1/8 G1/4 G3/8 G1/2 Smarowanie nie wymagane Zakres ciśnienia pracy [bar] 1,5 8 Ciśnienie próbne [bar] 12 Temperatura pracy [ o C] Tolerancja napięcia -15% 10% Pobór mocy AC: 3,0VA DC: 2,8W AC: 5,5VA DC: 4,8W Klasa izolacji klasa F Stopień ochrony IP65 Max częstotliwość przełączania 3 cykle/s Czas przełączania [s] <0,05 Masa [g] seria MV 5/3 51

52 seria MV 5/3 Zawory rozdzielające 5/3 Budowa zaworu Poz. Nazwa 1 Złącze wtykowe 2 Nakrętka 3 Cewka 4 Zawór sterujący 5 Płytka 6 Tłok 7 Śruba 8 Korpus zaworu 9 Suwak 10 Uszczelka suwaka 11 Sprężyna 12 Pokrywa 13 Śruba 14 Przycisk ręcznego przesterowania 15 Gniazdo tylne 16 Gniazdo sprężyny 17 Wkładka typu C MV5312, MV5322, MV5332, MV5342 Części podstawowe - materiały Nazwa części Korpus zaworu Suwak O-ring ręcznego przesterowania Uszczelka złączki wtykowej Uszczelka suwaka Uszczelka tłoka Tłok Przycisk ręcznego przesterowania Płytka Nakrętka Pokrywa Sprężyna ręcznego przesterowania Sprężyna suwaka Śruba Zawór sterujący Gniazdo tylne Gniazdo sprężyny Wkładka typu C Złącze wtykowe Materiał Stop aluminium Stop aluminium NBR NBR HNBR NBR POM Mosiądz / tworzywo sztuczne Stal Stal węglowa Stop cynku Stal nierdzewna Stal nierdzewna Stal Stal uszlachetniona + Cu + Stal nierdzewna Stop aluminium Stop aluminium Stal 65G Tworzywo sztuczne 52 seria MV 5/3

53 seria MV 5/3 Zawory rozdzielające 5/3 Wymiary podstawowe MV5312 MV5322 seria MV 5/3 53

54 seria MV 5/3 Zawory rozdzielające 5/3 Wymiary podstawowe MV5332 MV seria MV 5/3

55 ul. Hauke Bosaka 15, Kielce; Pomocnicze zawory rozdzielające M seria Jak zamawiać? M S7 M: Marani 2: 2 drogowy 3: 3 drogowy 2: 2 położeniowy Otwór przyłączeniowy: 1: G1/8 2: G1/4 Typ przycisku: S1: z zaznaczoną strzałką S2: z rolką S3: z zaznaczoną pozycją RESET S4: wklęsły S5: płaski S6: z wysoką główką S7: bez przycisku (popychacz) Pomocniczy zawór rozdzielający, 2 drogowy, 2 położeniowy, otwór przyłączeniowy G1/8, z przyciskiem płaskim: M221-S5 Charakterystyka produktu Sterowany siłą mechaniczną. W ofercie różne rodzaje przycisków. Standardowe wykonanie zaworu - kolor czarny. Dane techniczne Typ M221 M322 Czynnik roboczy sprężone powietrze filtrowane (wielkość cząstek stałych do 25 µm) Przesterowanie zaworu zewnętrznie, siłą mechaniczną Smarowanie nie wymagane Zakres ciśnienia pracy [bar] 1,5 8 Ciśnienie próbne [bar] 12 Temperatura pracy [ o C] Max częstotliwość przełączania 5 cykli/s Otwór przyłączeniowy G1/8 G1/4 Wymiary przycisków S1 S2 S2 S3 S3 S4 i S4 S5 i S5 S6 S6 seria M 55

56 seria M Pomocnicze zawory rozdzielające Wymiary podstawowe M221 M221-S1 M221-S2 M221-S3 M221-S4 M221-S1 M221-S2 M221-S3 M221-S4 M221-S5 M221-S6 M221-S7 Wymiary podstawowe M322 M322-S1 M322-S2 M322-S3 M322-S4 M322-S1 M322-S2 M322-S3 M322-S4 M322-S5 M322-S6 M322-S7 M322-S5 M322-S6 M322-S7 56 seria M

57 ul. Hauke Bosaka 15, Kielce; Zawory zwrotne przewodowe MEA seria Jak zamawiać? M EA - 06 M: Marani EA: Zawór zwrotny przewodowy Zawór zwrotny przewodowy seria MEA, otwór przyłączeniowy G1/8: MEA-06 Otwór przyłączeniowy: 06: G1/8 08: G1/4 10: G3/8 15: G1/2 Charakterystyka produktu Zawór zwrotny MEA stosowany w układzie sterowania wspomaga jego funkcjonalność. Ze względu na funkcję 2/2 zawór pozwala na przepływ czynnika roboczego wyłącznie w jednym kierunku, zamykając przepływ w kierunku zwrotnym, co zabezpiecza przed niepożądanym spadkiem ciśnienia w odbiorniku. Konstrukcja zaworu przystosowana jest do montażu przewodowego. Dane techniczne Typ MEA-06 MEA-08 MEA-10 MEA-15 Czynnik roboczy sprężone powietrze filtrowane (wielkość cząstek stałych do 25 µm) Przesterowanie zaworu zewnętrznie, czynnikiem roboczym Smarowanie nie wymagane Zakres ciśnienia pracy [bar] 1,5 10 Ciśnienie próbne [bar] 12 Temperatura pracy [ o C] Otwór przyłączeniowy G1/8 G1/4 G3/8 G1/2 Wymiary podstawowe Typ D D1 D2 S L a a1 H MEA-06 G1/8 Ø13 Ø ,4 0-0,1 MEA-08 G1/4 Ø16 Ø ,4 0-0,1 MEA-10 G3/8 Ø20 Ø ,8 0-0,1 MEA-15 G1/2 Ø26 Ø ,8 0-0,1 seria MEA 57

58 ul. Hauke Bosaka 15, Kielce; Zawory logiczny LUB (przełączniki obiegu) MES seria Jak zamawiać? M ES - 06 M: Marani ES: Zawór logiczny LUB (przełącznik obiegu) Otwór przyłączeniowy: 06: G1/8 08: G1/4 Zawór logiczny LUB (przełącznik obiegu) seria MES, otwór przyłączeniowy z gwintem G1/8: MES-06 Charakterystyka produktu Zawór logiczny seria MES stosowany w układzie sterowania wspomaga jego funkcjonalność. Posiada dwa alternatywne otwory wejściowe i jeden otwór wyjściowy. Zastosowany w układzie pneumatycznym umożliwia wybór drogi zasilania. Dane techniczne Typ MES-06 MES-08 Czynnik roboczy sprężone powietrze filtrowane (wielkość cząstek stałych do 25 µm) Przesterowanie zaworu zewnętrznie, czynnikiem roboczym Smarowanie nie wymagane Zakres ciśnienia pracy [bar] 0,5 10 Ciśnienie próbne [bar] 12 Temperatura pracy [ o C] Otwór przyłączeniowy G1/8 G1/4 Wymiary podstawowe Typ Przyłącze A B d E F H K MES-06 G1/ , MES-08 G1/ , seria MES

59 ul. Hauke Bosaka 15, Kielce; Zawory sterowane pedałem 5/2 MF seria Jak zamawiać? M F C 08 M: Marani F: Zawór sterowany pedałem 5: 5 drogowy Korpus zaworu: 2: 1/4 2: 2 położeniowy C: z osłoną Otwór przyłączeniowy: 08: G1/4 Puste: typ podstawowy (bez blokady) L: z blokadą Przykłady zamówienia: Zawór rozdzielający sterowany pedałem seria MF, 5 drogowy, 2 położeniowy, korpus 1/4", z osłoną, otwór przyłączeniowy G1/4, typ podstawowy: MF522-C08 Zawór rozdzielający sterowany pedałem seria MF, 5 drogowy, 2 położeniowy, korpus 1/4", z osłoną, otwór przyłączeniowy G1/4, z blokadą: MF522-C08L Charakterystyka produktu Zawór MF z funkcją 5/2 to zawór o mocnej konstrukcji, odpowiedni do pracy w trudnych warunkach. W ofercie dostępny typ zaworu sterowanego pedałem z blokadą. Dane techniczne Typ MF522-C08 / MF522-C08L Czynnik roboczy sprężone powietrze filtrowane (wielkość cząstek stałych do 25 μm) Przesterowanie zaworu zewnętrznie, pedałem Smarowanie nie wymagane Zakres ciśnienia pracy [bar] 2 10 Ciśnienie próbne [bar] 12 Temperatura pracy [ o C] 0 60 Otwór przyłączeniowy G1/4 seria MF 59

60 seria MF Zawory sterowane pedałem 5/2 Wymiary podstawowe MF522-C08 MF522-C08L 60 seria MF

61 ul. Hauke Bosaka 15, Kielce; Zawory sterowane dźwignią MH seria Jak zamawiać? M H S M: Marani H: Zawór sterowany ręcznie dźwignią 3: 3 drogowy 5: 5 drogowy 2: 2 położeniowy 3: 3 położeniowy Korpus zaworu: 1: 1/8 2: 1/4 Otwór przyłączeniowy: 06: G1/8 08: G1/4 Puste: typ podstawowy S: Powrót sprężyną C: W położeniu środkowym zamknięty CS: W położeniu środkowym zamknięty, powrót sprężyną Zawór sterowany dźwignią seria MH, 5 drogowy, 2 położeniowy, korpus 1/8, otwór przyłączeniowy G1/8, powrót sprężyną: MH521-06S Charakterystyka produktu Zawór MH jest stosowany do sterowania elementami wykonawczymi, z wykorzystaniem siły mięśni (ręcznie, dźwignią). W ofercie zawory o różnych funkcjach. Standardowe wykonanie zaworu - kolor czarny. Dane techniczne Typ MH32 / MH52 / MH53 Czynnik roboczy sprężone powietrze filtrowane (wielkość cząstek stałych do 25 µm) Przesterowanie zaworu ręcznie, dźwignią Smarowanie nie wymagane Zakres ciśnienia pracy [bar] 1,5 8 Ciśnienie próbne [bar] 12 Temperatura pracy [ o C] Uszczelnienie NBR seria MH 61

62 seria MH Zawory sterowane dźwignią Wymiary podstawowe MH321-06, MH Typ A B C D E F G H I J K L M MH G1/8 6,5 22,5 38,5 58, Ø3, , MH G1/4 6,5 27,5 40,5 68, Ø4, ,5 22, MH521-06, MH , MH MH521-06S, MH522-08S 1-06S, MH522-08S Typ A B C D E F G H I J K L M N O MH MH521-06S MH MH522-08S 28 G1/8 6, ,5 69, Ø3, ,5 16 G1/ G1/8 6,5 31,5 56,6 76, Ø4, G1/ seria MH

63 seria MH Zawory sterowane dźwignią Wymiary podstawowe MH531-06CS, MH532-08CS MH531-06CS, MH532-08CS Typ A B C D E F G H I J K L M N O P MH531-06CS 28 G1/8 6, ,5 84, Ø3, ,5 16 G1/ MH532-08CS 35 G1/8 6,5 31, , Ø4, ,5 20 G1/ MH531-06C, MH532-08C MH531-06C, MH532-08C Typ A B C D E F G H I J K L M N O P MH531-06C 28 G1/8 6, ,5 84, Ø3, ,5 16 G1/ ,5 MH532-08C 35 G1/8 6,5 31,5 56, Ø4, ,5 20 G1/ seria MH 63
