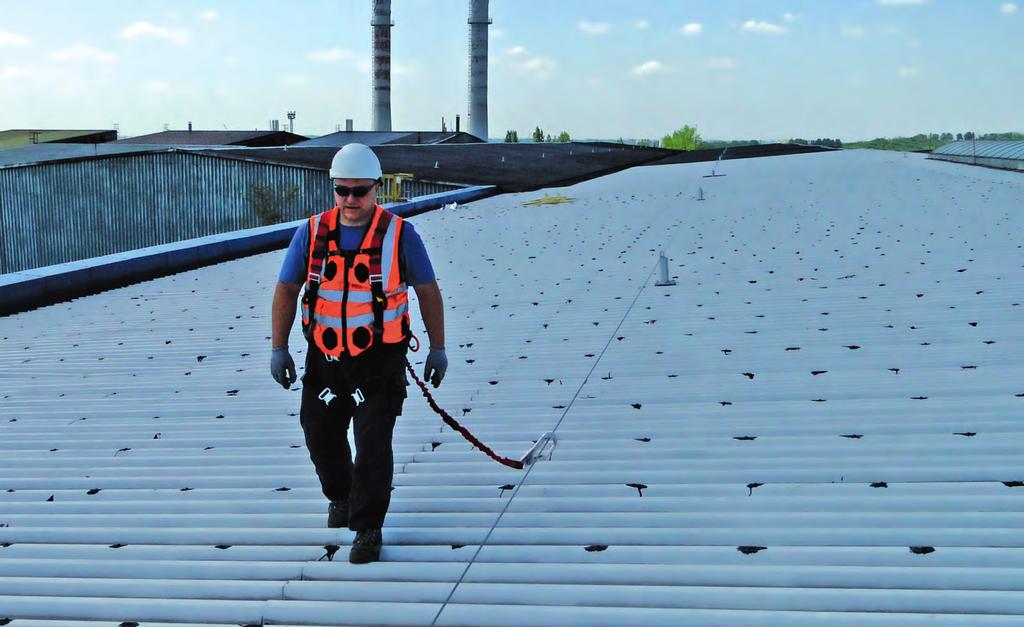

2 + PRIM EN-795 klasa C Poziomy system kotwicz¹cy PRIM. System stanowi urz¹dzenie kotwicz¹ce dla indywidualnego sprzêtu chroni¹cego przed upadkiem z wysokoœci. System jest przeznaczony jest do u ytkowania przez grupê maksymalnie piêciu osób równoczeœnie i sk³ada siê z poziomej prowadnicy wykonanej z nierdzewnej liny stalowej o œrednicy 8mm, wyposa onej w amortyzator i napinacz. Prowadnica jest przytwierdzona do konstrukcji sta³ej w strukturalnych punktach kotwiczenia, za poœrednictwem s³upków wspieraj¹cych lub p³ytek kotwicz¹cych. Pracownik podpiêty jest bezpoœrednio do liny asekuracyjnej za poœrednictwem haków kotwicz¹cych lub zatrzaœników stanowi¹cych elementy osobistego sprzêtu zabezpieczaj¹cego przed upadkiem z wysokoœci. Urz¹dzenie spe³nia normê EN 795 klasa C. System posiada dopuszczenie do prac w strefach zagro onych wybuchem. Sekwencja przejœcia zatrzaœnika bêd¹cego sta³ym elementem osobistego sprzêtu zabezpieczaj¹cego przez przelotkê bez utraty asekuracji. Przyk³adowe akcesoria: podzespo³y ³¹cz¹co-amortyzuj¹ce oraz szelki bezpieczeñstwa. 1 Szelki bezpieczeñstwa P-30 Amortyzator bezpieczeñstwa ABM / LB 102 Przyk³ad systemu zamontowanego na dachu oraz œcianie za pomoc¹ ró nego rodzaju elementów konfiguracyjnych.

3 2

4 + DUO EN-795 klasa C Poziomy system kotwicz¹cy DUO. Poziomy system kotwicz¹cy DUO stanowi urz¹dzenie kotwicz¹ce dla indywidualnego sprzêtu chroni¹cego przed upadkiem z wysokoœci. System jest przeznaczony do u ytkowania przez grupê od dwóch do piêciu osób, w tym samym czasie. System sk³ada siê z poziomej prowadnicy, wykonanej ze stalowej liny nierdzewnej o œrednicy 8mm, wyposa onej w amortyzator i napinacz. Prowadnica jest przytwierdzona do konstrukcji sta³ej w strukturalnych punktach kotwiczenia za poœrednictwem s³upków wsporczych lub p³ytek kotwicz¹cych.pracownik podpina siê do ruchomych suwaków umo liwiaj¹cych swobodne poruszanie siê wzd³ó systemu bez utraty asekuracji. Urz¹dzenie spe³nia normê EN 795 klasa C. System posiada dopuszczenie do prac w strefach zagro onych wybuchem. Sekwencja przejœcia zatrzaœnika bêd¹cego sta³ym elementem osobistego sprzêtu zabezpieczaj¹cego przez przelotkê bez utraty asekuracji. Przyk³adowe akcesoria: podzespo³y ³¹cz¹co-amortyzuj¹ce oraz szelki bezpieczeñstwa. Szelki bezpieczeñstwa P-34EL Amortyzator bezpieczeñstwa ABM / LE 101 Przyk³ad systemu zamontowanego na dachu oraz œcianie za pomoc¹ ró nego rodzaju elementów konfiguracyjnych. 3

5 4

6 + PROLINER EN-795 klasa C Linowy system kotwicz¹cy PROLINER. Poziomy linowy system kotwicz¹cy PROLINER jest urz¹dzeniem kotwicz¹cym klasy C wed³ug normy EN 795. System jest przeznaczony dla maksymalnie 4 u ytkowników w tym samym czasie. Wszystkie elementy sk³adowe systemu PROLINER s¹ wykonane ze stali nierdzewnej. Wózek stanowi ruchomy punkt kotwiczenia systemu dla indywidualnego sprzêtu ochronnego. Umo liwia poruszanie siê wzd³u systemu przy jednoczesnej asekuracji w pionie. Prowadnica stanowi¹ca tor jezdny dla wózka kotwicz¹cego wykonana jest z podwójnej nierdzewnej liny stalowej o œrednicy 8 mm. Zestaw amortyzuj¹cy odpowiada za zmniejszenie si³ dzia³aj¹cych na konstrukcjê a rolka zwrotna za prawid³owe napiêcie liny roboczej. System posiada dopuszczenie do prac w strefach zagro onych wybuchem. Zespó³ amortyzuj¹cy Wózek - punkt kotwiczenia Przelotka - punkt mocowania Przyk³adowe akcesoria: urz¹dzenie samohamowne oraz szelki bezpieczeñstwa. Szelki bezpieczeñstwa P-32Pro Urz¹dzenie samohamowne WR 100 Przyk³ad systemu zamontowanego na dachu oraz œcianie za pomoc¹ ró nego rodzaju elementów konfiguracyjnych. 5

7 6

8 TRASER EN-795 klasa D System asekuracji poziomej TRASER. Szynowy system kotwicz¹cy TRASER jest urz¹dzeniem kotwicz¹cym klasy D, zgodnym z norma EN 795. S³u y do przy³¹czania indywidualnego systemu chroni¹cego przed upadkiem z wysokoœci do konstrukcji sta³ej zapewniaj¹c jednoczeœnie mo liwoœæ przemieszczania siê w poziomie. System sk³ada siê z poziomej szyny w formie kratownicy, wózka stanowi¹cego ruchomy punkt kotwiczenia sprzêtu, blokad koñcowych toru, ³¹czników prowadnicy szynowej oraz elementów mocuj¹cych prowadnice do konstrukcji sta³ej. Prowadnica szynowa jest wykonana ze stali i cynkowana ogniowo. Wózek, ³¹czniki, blokady toru jezdnego oraz elementy mocuj¹ce prowadnicê szynow¹ do konstrukcji sta³ej s¹ wykonane ze stali cynkowanej ogniowo i galwanicznie, stali nierdzewnej lub tworzyw sztucznych. System posiada dopuszczenie do prac w strefach zagro onych wybuchem. Prowadnica szynowa ¹cznik szyn Wózek - punkt kotwiczenia Przyk³adowe akcesoria: urz¹dzenie samohamowne oraz szelki bezpieczeñstwa. Szelki bezpieczeñstwa P-32Pro Urz¹dzenie samohamowne WR 200 Przyk³ad systemu zamontowanego na dachu oraz œcianie za pomoc¹ ró nego rodzaju elementów konfiguracyjnych. 7

9 8

10 MARAN EN-795 klasa D Szynowy system kotwicz¹cy MARAN. System s³u y do przy³¹czania indywidualnego systemu chroni¹cego przed upadkiem z wysokoœci do konstrukcji sta³ej, zapewniaj¹c jednoczeœnie mo liwoœæ przemieszczania siê przy zachowaniu pe³nej ochrony. System mo e byæ u ytkowany jednoczeœnie przez 2 osoby, przy czym ka da z nich powinna byæ przy³¹czona do oddzielnego wózka. Szynowy system kotwicz¹cy sk³ada siê z szyny stanowi¹cej tor jezdny dla wózka (bêd¹cego ruchomym punktem kotwiczenia dla indywidualnego sprzêtu ochronnego), blokad koñcowych toru jezdnego, ³¹czników prowadnicy szynowej oraz elementów mocuj¹cych prowadnicê do konstrukcji sta³ej. Prowadnica szynowa jest wykonana ze stopu aluminium. Wózek, ³¹czniki szyny, blokady toru jezdnego, elementy mocuj¹ce prowadnicê szynow¹ do konstrukcji sta³ej oraz elementy z³¹czne (œruby) s¹ wykonane ze stopu aluminium, stali nierdzewnej lub tworzyw sztucznych. System zgodny z klas¹ D, norma EN 795. Monta na suficie Monta na œcianie Monta na pod³odze Przyk³adowe akcesoria: urz¹dzenie samohamowne oraz szelki bezpieczeñstwa. Szelki bezpieczeñstwa P-90 Urz¹dzenie samohamowne WR 200 Przyk³ad systemu zamontowanego na suficie. 9

11 10

12 SKC BLOCK EN-353-1:2002 Pionowy system kotwicz¹cy SKC Block. Urz¹dzenie samozaciskowe ze sztywn¹ prowadnic¹ - System SKC Block s³u y do ochrony przed upadkiem z wysokoœci osoby poruszaj¹cej siê po pionowych drabinach. System przeznaczony jest do instalacji na wszelkiego rodzaju sta³ych wejœciach na konstrukcje takie jak kominy, wie e, maszty czy budynki. Kluczowym elementem systemu jest mechanizm zaciskowo - przesuwny, zak³adany na linê stalow¹ o œrednicy 8 mm do³¹czony do przedniej klamry zaczepowej szelek bezpieczeñstwa. Zasadnicze elementy systemu takie jak lina, mechanizm zaciskowo - przesuwny, ³¹cznik liny, stalowe zaciski œrubowe oraz napinacz wykonane zosta³y ze stali nierdzewnej. System przeznaczony jest dla ochrony jednej osoby. Urz¹dzenie zgodne z norm¹ EN 353-1:2002 Przyk³adowe górne mocowanie do drabiny AT 161 wraz z zatrzaœnikiem AZ 011. Mechanizm AC 350 zaciskowo - przesówny zak³adany na linê stalow¹. Przemieszcza siê w górê systemu wraz z pracownikiem i zabezpiecza przed niekontrolowanym upadkiem. Przyk³adowe akcesoria: szelki bezpieczeñstwa z przedni¹ klamr¹ zaczepow¹. Prowadnik liny AC 921odpowiada za utrzymanie odpowiedniego dystansu liny od szczebli drabiny oraz za jej stabilizacjê w pionie. Dolny koniec prowadnicy AT 162 wyposa ony w element mocuj¹cy i napinacz AC 910. Szelki bezpieczeñstwa P-30 11

13 12

14 AC 360 EN-353-1:2002 Urz¹dzenie samozaciskowe ze sztywn¹ prowadnic¹ - System AC 360. Urz¹dzenie samozaciskowe ze sztywn¹ prowadnic¹ - System AC 360 s³u y do asekuracji i ochrony przed upadkiem z wysokoœci 2 osób poruszaj¹cych siê w pionie. System przeznaczony jest do instalacji na wszelkiego rodzaju sta³ych wejœciach (drabinach) na konstrukcje takie jak kominy, wie e, maszty czy budynki. Istot¹ systemu jest mechanizm zaciskowo - przesuwny, zak³adany na linê stalow¹ o œrednicy 8 mm do³¹czony do przedniej klamry zaciskowej szelek bezpieczeñstwa. Zasadnicze elementy systemu takie jak lina, mechanizm zaciskowo - przesuwny, ³¹cznik liny, stalowe zaciski œrubowe oraz napinacz wykonane zosta³y ze stali nierdzewnej. System przeznaczony jest dla ochrony 2 osób. Urz¹dzenie zgodne z norm¹ EN 353-1:2002. Górny element prowadnicy wyposa ony w element mocuj¹cy AT 162 oraz amortyzator AC 362. Mechanizm AC 360 zaciskowo - przesówny zak³adany na linê stalow¹. Przemieszcza siê w górê wraz z pracownikiem i zabezpiecza przed niekontrolowanym upadkiem. Przyk³adowe akcesoria: szelki bezpieczeñstwa z przedni¹ klamr¹ zaczepow¹. Prowadnik liny AC 921 odpowiada za utrzymanie odpowiedniego dystansu liny od szczebli drabiny oraz stabilizuje drgania. Dolny koniec prowadnicy AT 162 wyposa ony w element mocuj¹cy i napinacz AC 910. Szelki bezpieczeñstwa P.-32Pro 13

15 14

16 AC 510 EN-353-1:2002 Szynowy system asekuracji pionowej AC 510. Drabina elewacyjna z szynowym systemem zabezpieczeñ - System AC 510. Urz¹dzenie samozaciskowe ze sztywna prowadnica - System AC 510 s³u y do asekuracji i ochrony przed upadkiem z wysokoœci osób poruszaj¹cych sie w pionie. System zintegrowany jest z drabina aluminiowa z dwiema szynami i przeznaczony do instalacji na konstrukcjach sta³ych takie jak kominy, wie e, maszty czy budynki. Istota systemu jest mechanizm zaciskowo - przesuwny, zak³adany na prowadnice. U ytkownik porusza sie w pionie zabezpieczony przez poruszaj¹cy sie po lewej badz prawej stronie drabiny wózek. Wózek zabezpiecza przed niekontrolowanym upadkiem. Zawiera zintegrowany amortyzator ograniczaj¹cy si³ê dynamiczna przy upadku poni ej 6kN. Urz¹dzenie zawiera równie blokadê uniemo liwiaj¹c¹ nieprawid³owe za³o enie wózka na prowadnice. System sk³ada sie z 3-metrowych odcinków, za pomoc¹ których mo na elastycznie dopasowaæ d³ugoœæ systemu do konstrukcji. Wózek porusza siê swobodnie po kolejnych odcinkami drabin bez potrzeby zdejmowania go i utraty asekuracji. Urz¹dzenie jest zgodne z norma PN-EN : Przyk³adowe akcesoria: szelki bezpieczeñstwa z przedni¹ klamr¹ zaczepow¹. Dane techniczne: Drabina: aluminium,stal nierdzewna Wózek: aluminium, mosi¹dz, stal nierdzewna Szerokoœæ drabiny: 0,5m D³ugoœæ jednego odcinka: 3m Szelki bezpieczeñstwa P.-32Pro 15

17 16

18 AC 520 EN-353-1:2002 Pionowa drabina z szynowym systemem zabezpieczeñ - System AC 520. Urz¹dzenie samozaciskowe ze sztywn¹ prowadnica - System AC 520 s³u y do asekuracji i ochrony przed upadkiem z wysokoœci osób poruszaj¹cych siê w pionie. System zintegrowany jest z drabin¹ aluminiow¹ z pojedyncz¹ szyn¹i przeznaczony jest do instalacji na konstrukcjach sta³ych takie jak kominy, wie e, maszty czy budynki. Istot¹ systemu jest mechanizm zaciskowo - przesuwny, zak³adany na sztywn¹ prowadnicê. U ytkownik porusza siê w pionie asekurowany przez poruszaj¹cy siê po œrodkowej szynie wózek. Wózek zabezpiecza przed niekontrolowanym upadkiem oraz zawiera zintegrowany amortyzator ograniczaj¹cy si³ê dynamiczn¹ przy upadku poni ej 6kN. Urz¹dzenie zawiera równie blokadê uniemo liwiaj¹c¹ nieprawid³owe za³o enie wózka na prowadnicê. System sk³ada siê z 3-metrowych odcinków za pomoc¹ których mo na elastycznie dopasowaæ d³ugoœæ systemu do konstrukcji. Wózek porusza siê swobodnie miêdzy odcinkami drabin bez potrzeby zdejmowania go i utraty asekuracji. Urz¹dzenie zgodne jest z norm¹ PN-EN : Przyk³adowe akcesoria: szelki bezpieczeñstwa z przedni¹ klamr¹ zaczepow¹. Dane techniczne: Drabina: aluminium,stal nierdzewna Wózek: aluminium, mosi¹dz, stal nierdzewna Szerokoœæ drabiny: 0,5m D³ugoœæ jednego odcinka: 3m Szelki bezpieczeñstwa P.-32Pro 17

19 18

20 PUNKTY KOTWICZENIA EN-795-klasa A HL 101 HL 102 Mo liwe kierunki obci¹ enia Mo liwe kierunki obci¹ enia Wytrzyma³oœæ elementu Fmax = 35 kn Wytrzyma³oœæ elementu Fmax = 35 kn Wymiary gabarytowe: 166 mm x 70 mm Œrednica otworu roboczego: 14mm Materia³: Stal nierdzewna Masa elementu: 0,54 kg Wymiary gabarytowe: 120 mm x 116 mm Œrednica otworu roboczego: 6 mm Materia³: Stal nierdzewna Masa elementu: 0,55 kg Mocowanie elementu: Kotwy mechaniczne i chemiczne M12 o wytrzyma³oœæi minimum 12 kn dla pod³o a betonowego o wytrzyma³oœci na œciskanie nie mniejszej ni 25 MPa. Mocowanie elementu: Kotwy mechaniczne i chemiczne M12 o wytrzyma³oœæi minimum 12 kn dla pod³o a betonowego o wytrzyma³oœci na œciskanie nie mniejszej ni 25 MPa. Mocowanie do konstrukcji stalowej za pomoc¹ œrub o minimalnej wytrzyma³oœci 12 kn np.:œruby A2/A4-70 Mocowanie do konstrukcji stalowej za pomoc¹ œrub o minimalnej wytrzyma³oœci 12 kn np.:œruby A2/A

21 HL 103 AT 150 Mo liwe kierunki obci¹ enia Mo liwe kierunki obci¹ enia Wytrzyma³oœæ elementu Fmax = 35 kn Wytrzyma³oœæ elementu Fmax = 12 kn Wymiary gabarytowe: 122 mm x 61,5 mm Gruboœæ blachy: 6 mm Materia³: Stal nierdzewna Masa elementu: 0,54 kg Wymiary gabarytowe: 100 mm x 60 mm Œrednica otworu roboczego: 14 mm Materia³: Stop aluminium Masa elementu: 0,3 kg Mocowanie elementu: Kotwy mechaniczne i chemiczne M12 o wytrzyma³oœæi minimum 12 kn dla pod³o a betonowego o wytrzyma³oœci na œciskanie nie mniejszej ni 25 MPa. Mocowanie elementu: Kotwy mechaniczne i chemiczne M12 o wytrzyma³oœæi minimum 12 kn dla pod³o a betonowego o wytrzyma³oœci na œciskanie nie mniejszej ni 25 MPa. Mocowanie do konstrukcji stalowej za pomoc¹ œrub o minimalnej wytrzyma³oœci 12 kn np.:œruby A2/A4-70 Mocowanie do konstrukcji stalowej za pomoc¹ œrub o minimalnej wytrzyma³oœci 12 kn np.:œruby A2/A4-70 Paleta kolorów: 20

22 PUNKTY KOTWICZENIA EN-795-klasa A AT 151 AC 340 Mo liwe kierunki obci¹ enia Mo liwe kierunki obci¹ enia Wytrzyma³oœæ elementu Fmax =15 kn Wytrzyma³oœæ elementu Fmax = 15 kn Materia³: Stal nierdzewna Masa elementu: 2,15 kg Sta³y punkt kotwiczenia AT 151 s³u y do kotwiczenia sprzêtu chroni¹cego przed upadkiem z wysokoœci do konstrukcji sta³ej. Przeznaczony jest do stosowania przez jedn¹ osobê. Urz¹dzenie mo e byæ instalowane na poziomej lub pochy³ej powierzchni. Wymiary gabarytowe: 212 mm x 85 mm Gruboœæ blachy: 6 mm Materia³: Stal nierdzewna Masa elementu: 2,5 kg Punkt kotwiczenia AC 340 jest urz¹dzeniem kotwicz¹cym klasy A zgodnym z norm¹ EN 795. S³u y do przy³¹czania indywidualnego sprzêtu chroni¹cego przed upadkiem z wysokoœæi do konstrukcji sta³ej. AC 340 jest wykonany ze stali nierdzewnej. Urz¹dzenie jest przeznaczone do podpiêcia jednej osoby. 21

23 AT 401 AT 402 Mo liwe kierunki obci¹ enia Mo liwe kierunki obci¹ enia Wytrzyma³oœæ elementu Fmax =15 kn Wytrzyma³oœæ elementu Fk1 = 5 kn Fk2 = 15 kn Wymiary gabarytowe: 418 mm x 194,8 mm Gruboœæ blachy: 5 mm Materia³: Stal nierdzewna Masa elementu: 0,54 kg Zaczep dachowy jest urzadzeniem umo liwiaj¹cym kotwiczenie sprzêtu chroni¹cego przed upadkiem z wysokoœci do otworu zaczepowego. Mocowanie do konstrukcji za pomoc¹ kotw mechanicznych, chemicznych lub œrub. Wymiary gabarytowe: 418 mm x 194,8 mm Gruboœæ blachy: 5 mm Materia³: Stal nierdzewna Masa elementu: 0,54 kg Hak pod dachówkê jest urzadzeniem umo liwiaj¹cym kotwiczenie sprzêtu chroni¹cego przed upadkiem z wysokoœci do otworu zaczepowego znajduj¹cego siê na koñcu haka oraz zawieszenie drabiny. Mocowanie do konstrukcji za pomoc¹ kotw mechanicznych, chemicznych lub œrub. 22

24 PUNKTY KOTWICZENIA EN-795-klasa A AT 152 AT 180 / AT 181 Mo liwe kierunki obci¹ enia Mo liwe kierunki obci¹ enia Wytrzyma³oœæ elementu Fmax =15 kn Wytrzyma³oœæ elementu Fmax = 15 kn Materia³: Stal scynkowana ogniowo Masa elementu: 0,35 kg Dopuszczalne obci¹zenie: 15 kn Kotwa do betonu AT 152 s³u y do kotwiczenia sprzêtu indywidualnego s³u ¹cego do ochrony przed upadkiem z wysokoœæi. Kotwa mo e byæ wklejana lub wsadzania w œwie y beton podczas wylewania. Materia³: Stal nierdzewna Masa elementu: 0,65 kg Œrednica otworu AT 180: 10,5 mm Œrednica otworu AT 181: 12,5 mm Wymiary: 56 mm x 56 mm x 50 mm Dopuszczalne obci¹zenie: 10 kn Mocowanie elementu: Kotwy mechaniczne i chemiczne M12 o wytrzyma³oœci minimum 12 kn dla pod³o a betonowego o wytrzyma³oœci na œciskanie nie mniejszej ni 25 Mpa. Mocowanie do konstrukcji stalowej za pomoc¹ œrub o minimalnej wytrzyma³oœci 12 kn np.:œrubya2/a

25 PROTON 1 PROTON 2 Fmax Fmax Maksymalne obci¹ enie Fmax = 28 kn Maksymalne obci¹ enie Fmax = 28 kn Warianty wysokoœci: 30 cm/40 cm/50 cm Iloœæ u ytkowników: 3 osoby Materia³: Stal cynkowana ogniowo Maksymalna wytrzyma³oœæ: 28 kn Warianty wysokoœci: 30 cm/60 cm Iloœæ u ytkowników: 3 osoby Materia³: Stal cynkowana ogniowo Maksymalna wytrzyma³oœæ: 28 kn Slupek kotwiczacy Proton 1 moze byc instalowany na dachach,tarasach, podestach i belkach. Jest wyposazony w obrotowa trzyotworow¹ plytke umozliwiajac¹ przyl¹czanie indywidualnego sprzêtu ochronnego. Jest przeznaczony do jednoczesnego uzytkowania przez 3 osoby. S³upek kotwicz¹cy Proton 2 stanowi punkt kotwiczenia spe³niaj¹cy normê EN 795 klasa A. Jest przeznaczony do u ytkowania przez 3 u ytkowników jednoczeœnie. Urz¹dzenie jest szczególnie przydatne w przypadku dachów o konstrukcji belkowej z poszyciem wykonanym z blachy.umo liwia on zamocowanie bokiem w stosunku do belki konstrukcyjnej.du y zakres regulacji pozwala na monta do belek o ró nych gabarytach z jednoczesnym uwzglêdnieniem gruboœci ocieplenia. 24

26 SERIA PROTON EN-795 klasa A PROTON 3 PROTON 4 Fmax Fmax Maksymalne obci¹ enie Fmax = 15 kn Maksymalne obci¹ enie Fmax = 15 kn Warianty wysokoœci: 25 cm/35 cm/45 cm Iloœæ u ytkowników: 3 osoby Materia³: Stal cynkowana ogniowo Maksymalna wytrzyma³oœæ: 15 kn Warianty wysokoœci: 43 cm Iloœæ u ytkowników: 3 osoby Materia³: Stal nierdzewna Maksymalna wytrzyma³oœæ: 15 kn S³upek kotwicz¹cy Proton 3 to urz¹dzenie zgodne z norm¹ EN 795 klasa A. Stanowi punkt kotwiczenia indywidualnego sprzêtu chroni¹cego przed upadkiem z wysokoœci.urz¹dzenie jest przeznaczone do stosowania przez 1 osobê. S³upek wyposa ony jest w specjalny "kapelusz" stanowi¹cy zabezpieczenie dla nogi s³upka przed wod¹. S³upek wyposa ony jest w okr¹g³e ucho stanowi¹ce element zaczepowy. Urz¹dzenie mo e byæ mocowane na ró nego rodzaju powierzchniach p³askich lub belkach. 25 Proton 4 to urz¹dzenie kotwicz¹ce zgodne z norm¹ EN 795 klasa A. Stanowi punkt kotwiczenia dla indywidualnego sprzêtu chroni¹cego przed upadkiem z wysokoœci. Mo e byc u ywany przez 3 osoby jednoczeœnie. Proton 4 jest przeznaczony do mocowania bezpoœrednio do poszycia dachów wykonanych z blachy trapezowej zarówno gdy blacha stanowi os³onê zewnêtrzn¹ jak równie gdy jest przykryta izolacj¹. Rózne warianty stóp s³upka pozwalaj¹ stosowaæ produkt przy szerokim zakresie blach.

27 PROTON 5 HL 720 Fmax Fmax Prêt amortyzuj¹cy Os³ona noœna Podstawa Maksymalne obci¹ enie Fmax = 28 kn Maksymalne obci¹ enie Fmax = 28 kn Warianty wysokoœci: 50 cm/80 cm/110 cm/150 cm Iloœæ u ytkowników: 3 osoby Materia³: Stal cynkowana ogniowo Maksymalna wytrzyma³oœæ: 28 kn Slupek kotwiczacy Proton 5 moze byc instalowany na dachach, tarasach, podestach i belkach. Jest wyposazony w obrotowa plytke posiadaj¹c¹ trzy otwory umozliwiajace przyl¹czanie indywidualnego sprzêtu ochronnego. Jest przeznaczony do jednoczesnego uzytkowania przez 3 osoby. Warianty wysokoœci: 43 cm Iloœæ u ytkowników: 3 osoby Materia³: Stal nierdzewna Maksymalna wytrzyma³oœæ: 28 kn S³upek kotwicz¹cy HL 720 s³u y do mocowania linowych systemów asekuracji poziomej na dachach. Przeznaczony do montowania do blachy trapezowej. S³upek posiada specjaln¹ konstrukcjê nadaj¹c¹ mu funkcjê amortyzacji - ulega kontrolowanej deformacji pod wp³ywem dzia³ania si³y. Urz¹dzenie spe³nia normê EN 795 klasa C. Jest wykonane ze stali nierdzewnej. 26

28 MASY KOTWICZ CE EN-795 klasa E Masa kowicz¹ca IM-100 Masa bezw³adnoœciowa IM-100 stanowi przenoœny punkt kotwiczenia do zastosowania na dachu p³askim o odpowiedniej noœnoœci. Sk³ada siê z 12 elementów (odwa ników) oraz g³ównego krzy aka z punktem zaczepowym. Urz¹dzenie przeznaczone jest do zabezpieczania jednej osoby. Masa bezw³adnoœciowa powinna byæ ustawiona tak, aby dok³adnie przylega³a do powierzchni dachu. Masa ca³kowita: 260 kg Masa odwa nika: 18,5 kg Wymiary: D³ugoœæ jednego ramienia: 908 mm Ca³kowita szerokoœæ: 2124 mm Wymiary jednego segmentu: 258mm x 308 mm Wymiar dwóch segmentów: 650mm x 308 mm Przyk³adowe akcesoria: Urz¹dzenie samohamowne oraz szelki bezpieczeñstwa. Szelki bezpieczeñstwa P-34 EL Urz¹dzenie samohamowne WR

29 Masa kotwicz¹ca IM-200 Masa bezw³adnoœciowa IM-200 stanowi przenoœny punkt kotwiczenia do zastosowania na dachu p³askim o odpowiedniej noœnoœci. Sk³ada siê z 12 elementów (odwa ników) oraz g³ównego krzy aka z zamontowanym s³upkiem PROTON 1 (300 mm). Urz¹dzenie przeznaczone jest do zabezpieczania max. dwóch osób. Masa bezw³adnoœciowa powinna byæ ustawiona tak, aby dok³adnie przylega³a do powierzchni dachu. Masa ca³kowita: 374 kg Masa odwa nika: 25,5 kg Materia³: ocynkowana ogniowo stal, guma Wymiary: D³ugoœæ jednego ramienia: 1140,25 mm Ca³kowita szerokoœæ: 3020,50 mm Wymiary jednego segmentu: 370 mm x 740 mm 28
