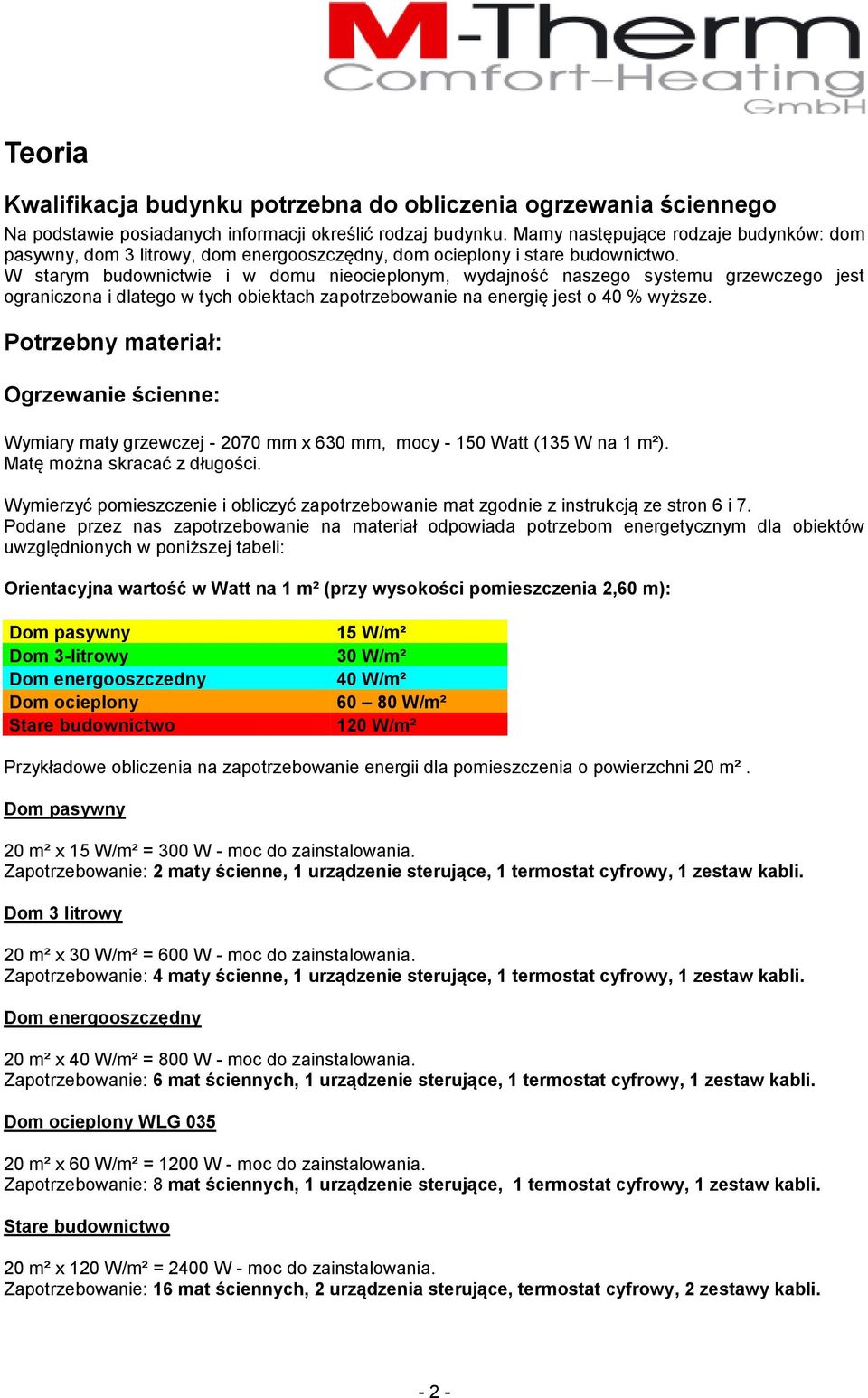

2 Teoria Kwalifikacja budynku potrzebna do obliczenia ogrzewania ściennego Na podstawie posiadanych informacji określić rodzaj budynku. Mamy następujące rodzaje budynków: dom pasywny, dom 3 litrowy, dom energooszczędny, dom ocieplony i stare budownictwo. W starym budownictwie i w domu nieocieplonym, wydajność naszego systemu grzewczego jest ograniczona i dlatego w tych obiektach zapotrzebowanie na energię jest o 40 % wyższe. Potrzebny materiał: Ogrzewanie ścienne: Wymiary maty grzewczej mm x 630 mm, mocy Watt (135 W na 1 m²). Matę można skracać z długości. Wymierzyć pomieszczenie i obliczyć zapotrzebowanie mat zgodnie z instrukcją ze stron 6 i 7. Podane przez nas zapotrzebowanie na materiał odpowiada potrzebom energetycznym dla obiektów uwzględnionych w poniższej tabeli: Orientacyjna wartość w Watt na 1 m² (przy wysokości pomieszczenia 2,60 m): Dom pasywny Dom 3-litrowy Dom energooszczedny Dom ocieplony Stare budownictwo 15 W/m² 30 W/m² 40 W/m² W/m² 120 W/m² Przykładowe obliczenia na zapotrzebowanie energii dla pomieszczenia o powierzchni 20 m². Dom pasywny 20 m² x 15 W/m² = 300 W - moc do zainstalowania. Zapotrzebowanie: 2 maty ścienne, 1 urządzenie sterujące, 1 termostat cyfrowy, 1 zestaw kabli. Dom 3 litrowy 20 m² x 30 W/m² = 600 W - moc do zainstalowania. Zapotrzebowanie: 4 maty ścienne, 1 urządzenie sterujące, 1 termostat cyfrowy, 1 zestaw kabli. Dom energooszczędny 20 m² x 40 W/m² = 800 W - moc do zainstalowania. Zapotrzebowanie: 6 mat ściennych, 1 urządzenie sterujące, 1 termostat cyfrowy, 1 zestaw kabli. Dom ocieplony WLG m² x 60 W/m² = 1200 W - moc do zainstalowania. Zapotrzebowanie: 8 mat ściennych, 1 urządzenie sterujące, 1 termostat cyfrowy, 1 zestaw kabli. Stare budownictwo 20 m² x 120 W/m² = 2400 W - moc do zainstalowania. Zapotrzebowanie: 16 mat ściennych, 2 urządzenia sterujące, termostat cyfrowy, 2 zestawy kabli

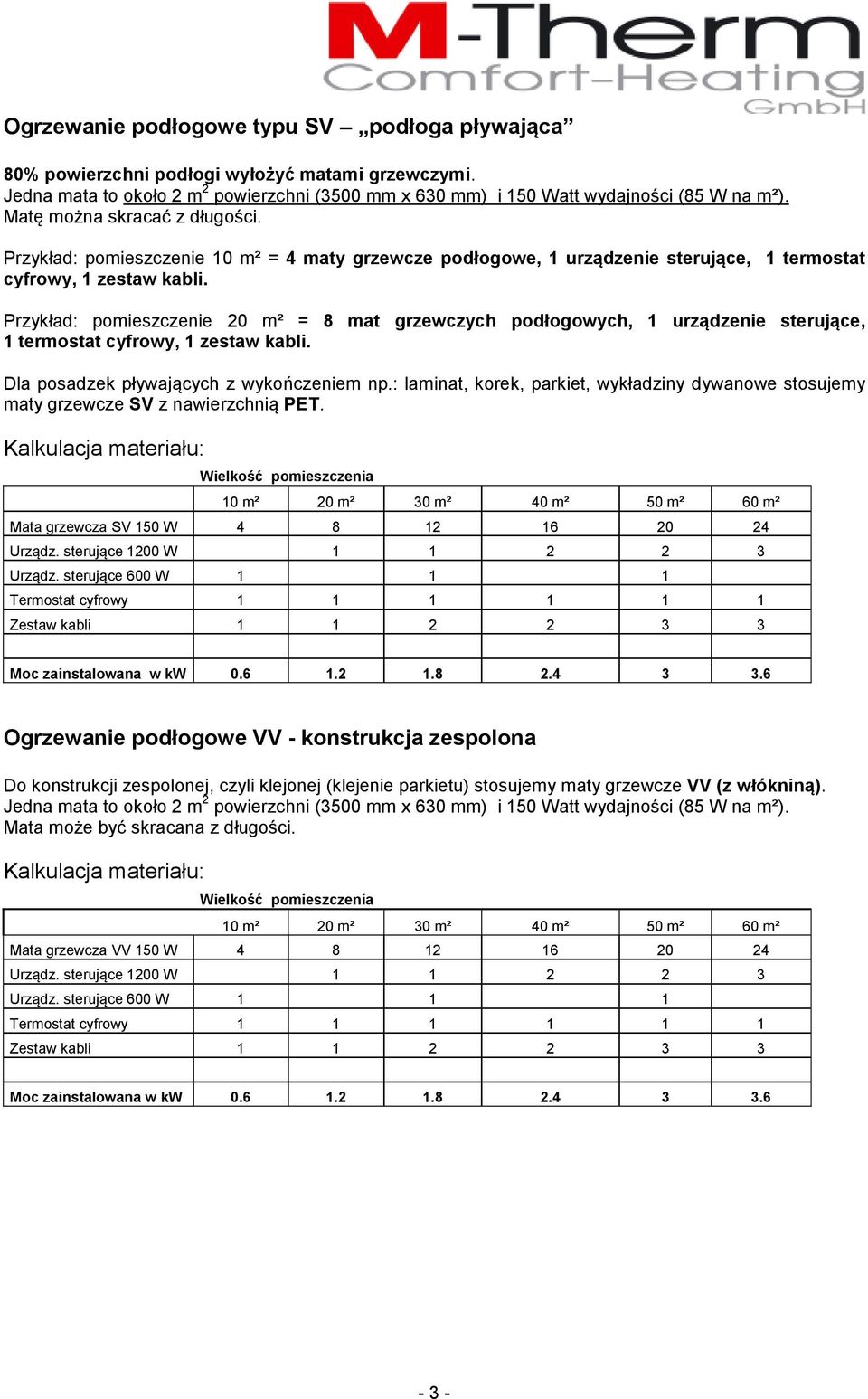

3 Ogrzewanie podłogowe typu SV podłoga pływająca 80% powierzchni podłogi wyłożyć matami grzewczymi. Jedna mata to około 2 m 2 powierzchni (3500 mm x 630 mm) i 150 Watt wydajności (85 W na m²). Matę można skracać z długości. Przykład: pomieszczenie 10 m² = 4 maty grzewcze podłogowe, 1 urządzenie sterujące, 1 termostat cyfrowy, 1 zestaw kabli. Przykład: pomieszczenie 20 m² = 8 mat grzewczych podłogowych, 1 urządzenie sterujące, 1 termostat cyfrowy, 1 zestaw kabli. Dla posadzek pływających z wykończeniem np.: laminat, korek, parkiet, wykładziny dywanowe stosujemy maty grzewcze SV z nawierzchnią PET. Kalkulacja materiału: Wielkość pomieszczenia 10 m² 20 m² 30 m² 40 m² 50 m² 60 m² Mata grzewcza SV 150 W Urządz. sterujące 1200 W Urządz. sterujące 600 W Termostat cyfrowy Zestaw kabli Moc zainstalowana w kw Ogrzewanie podłogowe VV - konstrukcja zespolona Do konstrukcji zespolonej, czyli klejonej (klejenie parkietu) stosujemy maty grzewcze VV (z włókniną). Jedna mata to około 2 m 2 powierzchni (3500 mm x 630 mm) i 150 Watt wydajności (85 W na m²). Mata może być skracana z długości. Kalkulacja materiału: Wielkość pomieszczenia 10 m² 20 m² 30 m² 40 m² 50 m² 60 m² Mata grzewcza VV 150 W Urządz. sterujące 1200 W Urządz. sterujące 600 W Termostat cyfrowy Zestaw kabli Moc zainstalowana w kw

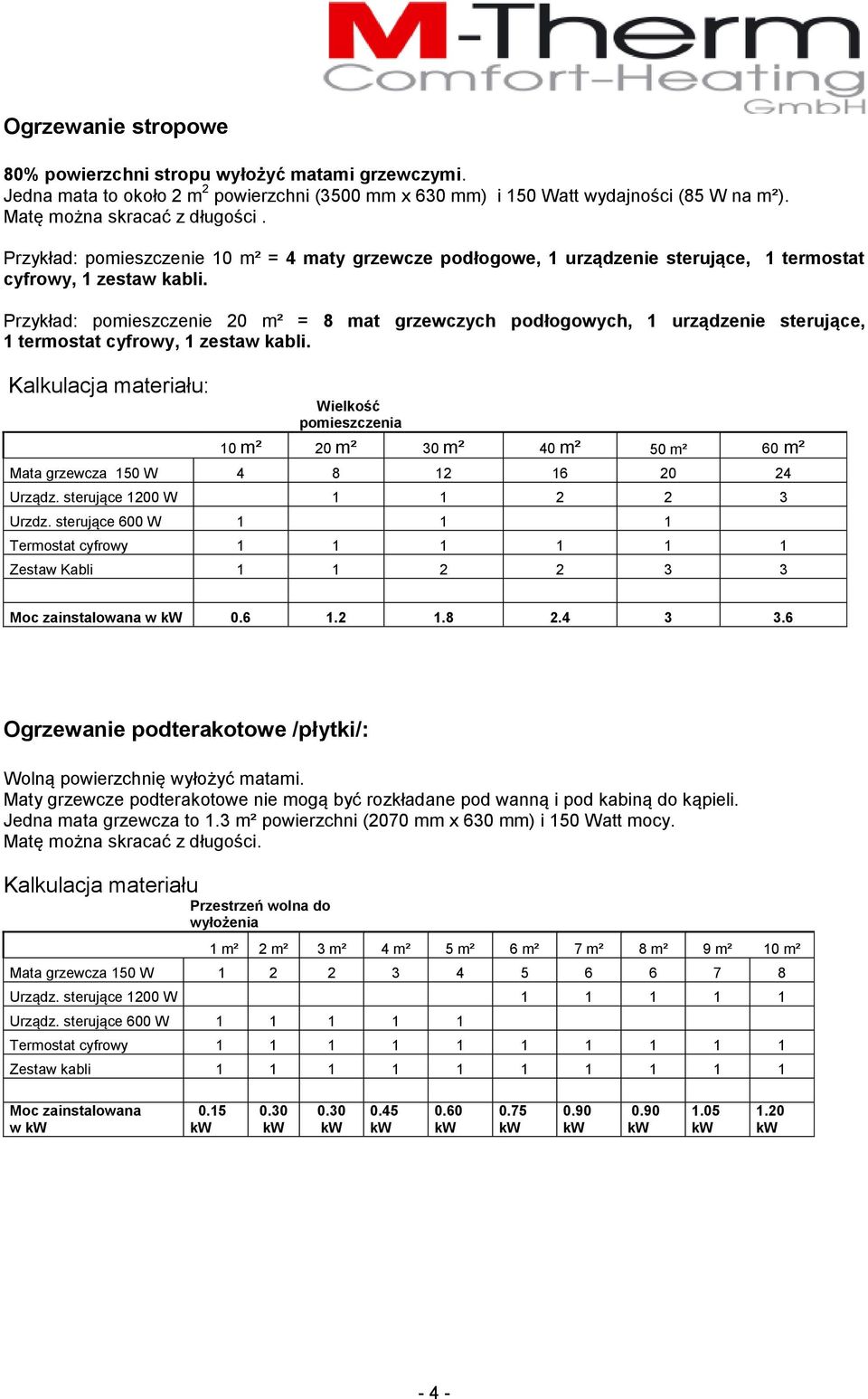

4 Ogrzewanie stropowe 80% powierzchni stropu wyłożyć matami grzewczymi. Jedna mata to około 2 m 2 powierzchni (3500 mm x 630 mm) i 150 Watt wydajności (85 W na m²). Matę można skracać z długości. Przykład: pomieszczenie 10 m² = 4 maty grzewcze podłogowe, 1 urządzenie sterujące, 1 termostat cyfrowy, 1 zestaw kabli. Przykład: pomieszczenie 20 m² = 8 mat grzewczych podłogowych, 1 urządzenie sterujące, 1 termostat cyfrowy, 1 zestaw kabli. Kalkulacja materiału: Wielkość pomieszczenia 10 m² 20 m² 30 m² 40 m² 50 m² 60 m² Mata grzewcza 150 W Urządz. sterujące 1200 W Urzdz. sterujące 600 W Termostat cyfrowy Zestaw Kabli Moc zainstalowana w kw Ogrzewanie podterakotowe /płytki/: Wolną powierzchnię wyłożyć matami. Maty grzewcze podterakotowe nie mogą być rozkładane pod wanną i pod kabiną do kąpieli. Jedna mata grzewcza to 1.3 m² powierzchni (2070 mm x 630 mm) i 150 Watt mocy. Matę można skracać z długości. Kalkulacja materiału Przestrzeń wolna do wyłożenia 1 m² 2 m² 3 m² 4 m² 5 m² 6 m² 7 m² 8 m² 9 m² 10 m² Mata grzewcza 150 W Urządz. sterujące 1200 W Urządz. sterujące 600 W Termostat cyfrowy Zestaw kabli Moc zainstalowana w kw 0.15 kw 0.30 kw 0.30 kw 0.45 kw 0.60 kw 0.75 kw 0.90 kw 0.90 kw 1.05 kw 1.20 kw - 4 -

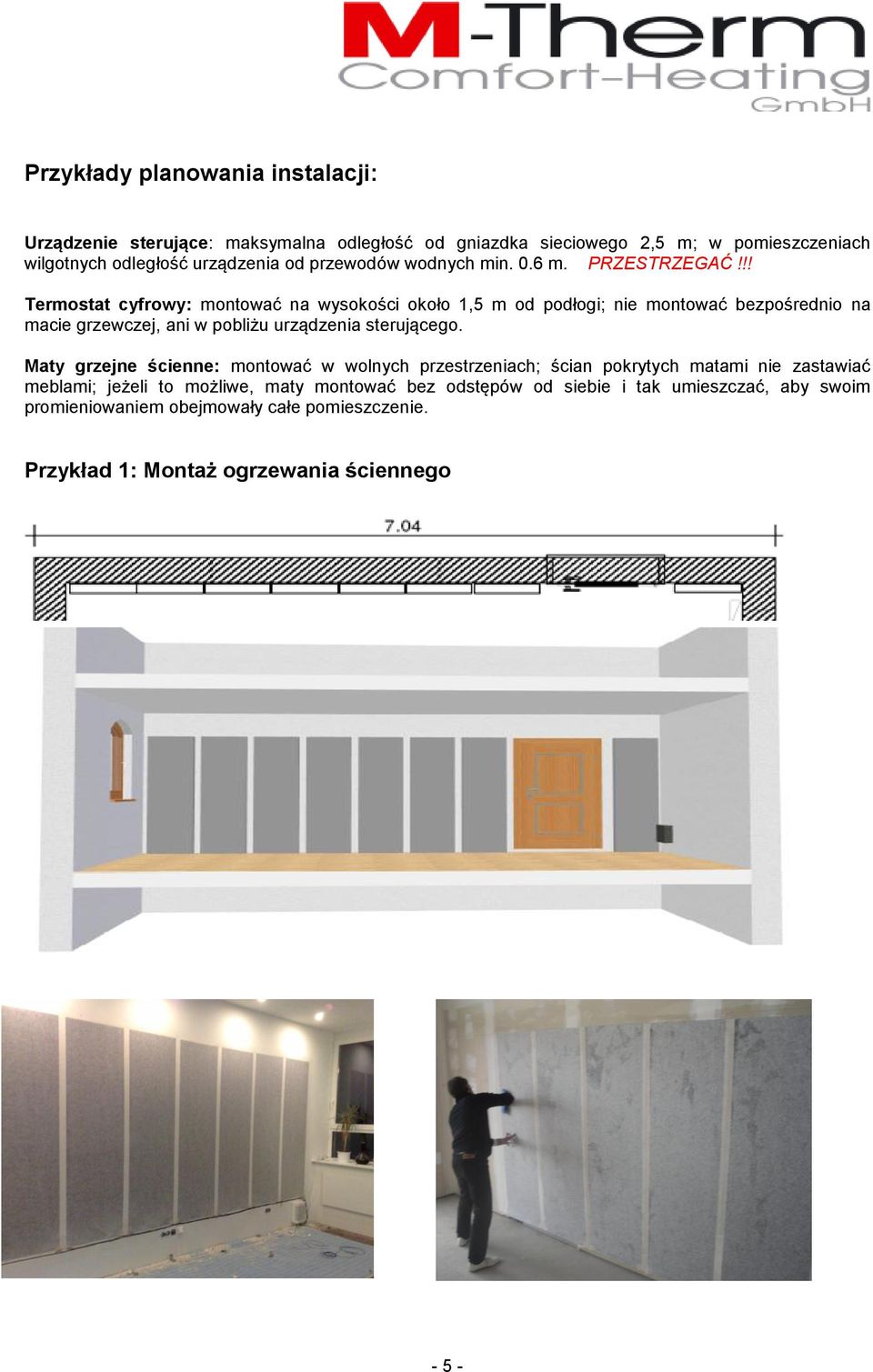

5 Przykłady planowania instalacji: Urządzenie sterujące: maksymalna odległość od gniazdka sieciowego 2,5 m; w pomieszczeniach wilgotnych odległość urządzenia od przewodów wodnych min. 0.6 m. PRZESTRZEGAĆ!!! Termostat cyfrowy: montować na wysokości około 1,5 m od podłogi; nie montować bezpośrednio na macie grzewczej, ani w pobliżu urządzenia sterującego. Maty grzejne ścienne: montować w wolnych przestrzeniach; ścian pokrytych matami nie zastawiać meblami; jeżeli to możliwe, maty montować bez odstępów od siebie i tak umieszczać, aby swoim promieniowaniem obejmowały całe pomieszczenie. Przykład 1: Montaż ogrzewania ściennego - 5 -

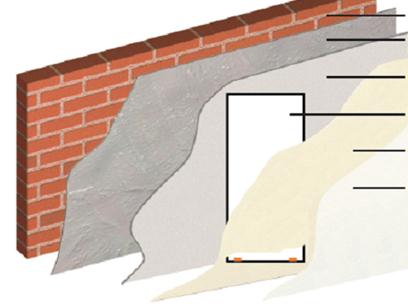

6 Przykład 2: Montaż ogrzewania ściennego na dwóch ścianach. Ogrzewanie ścienne 1. Ściana 2. Tynk 3. Gruntowanie 4. Mata grzewcza M-Therm 5.Gładź /szpachlówka/ 6.Wykończenie (np.: tapeta, tynk dekoracyjny, farba itp.) - 6 -

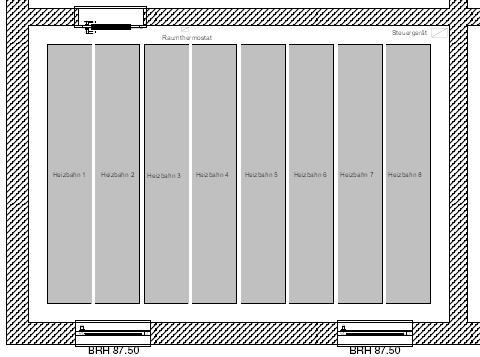

7 Przykład 3: Montaż ogrzewania podłogowego - maty grzewcze typu SV i VV Zaleca się pozostawienie wokół ścian pomieszczenia od 200 mm do 300 mm wolnej przestrzeni. Sposób montażu maty grzewczej typu SV pod posadzki parkietowe lub laminat 1. Wykładzina podłogowa (laminat lub parkiet) 2. Mata grzewcza systemu M-Therm 3. Płyty izolacyjne - izolacja akustyczna tłumiąca o.odgłos kroków 4. Folia polietylenowa 5. Podłoże posadzki Zastosowana wykładzina podłogowa musi być określana przez producenta, jako nadająca się do stosowania wraz z ogrzewaniem podłogowym (oporność przewodzenia ciepła < 0,17 m 2 K/W). Sposób montażu maty grzewczej typu VV pod konstrukcje klejone (zespolone) 1. Posadzka 2. Dolna warstwa kleju 3. M-Therm mata grzewcza 4. Masa wyrównująca, klej 5. Wykładzina podłogowa - 7 -

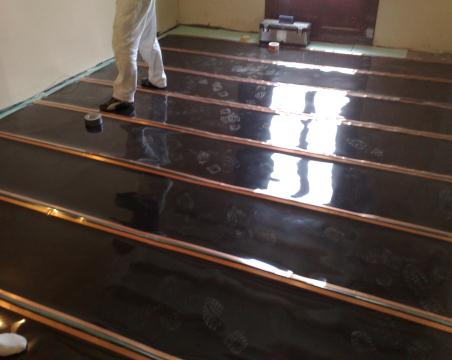

8 Montaż mat grzewczych typu SV - podłoga pływająca Montaż mat grzewczych typu VV (konstrukcja zespolona) - 8 -

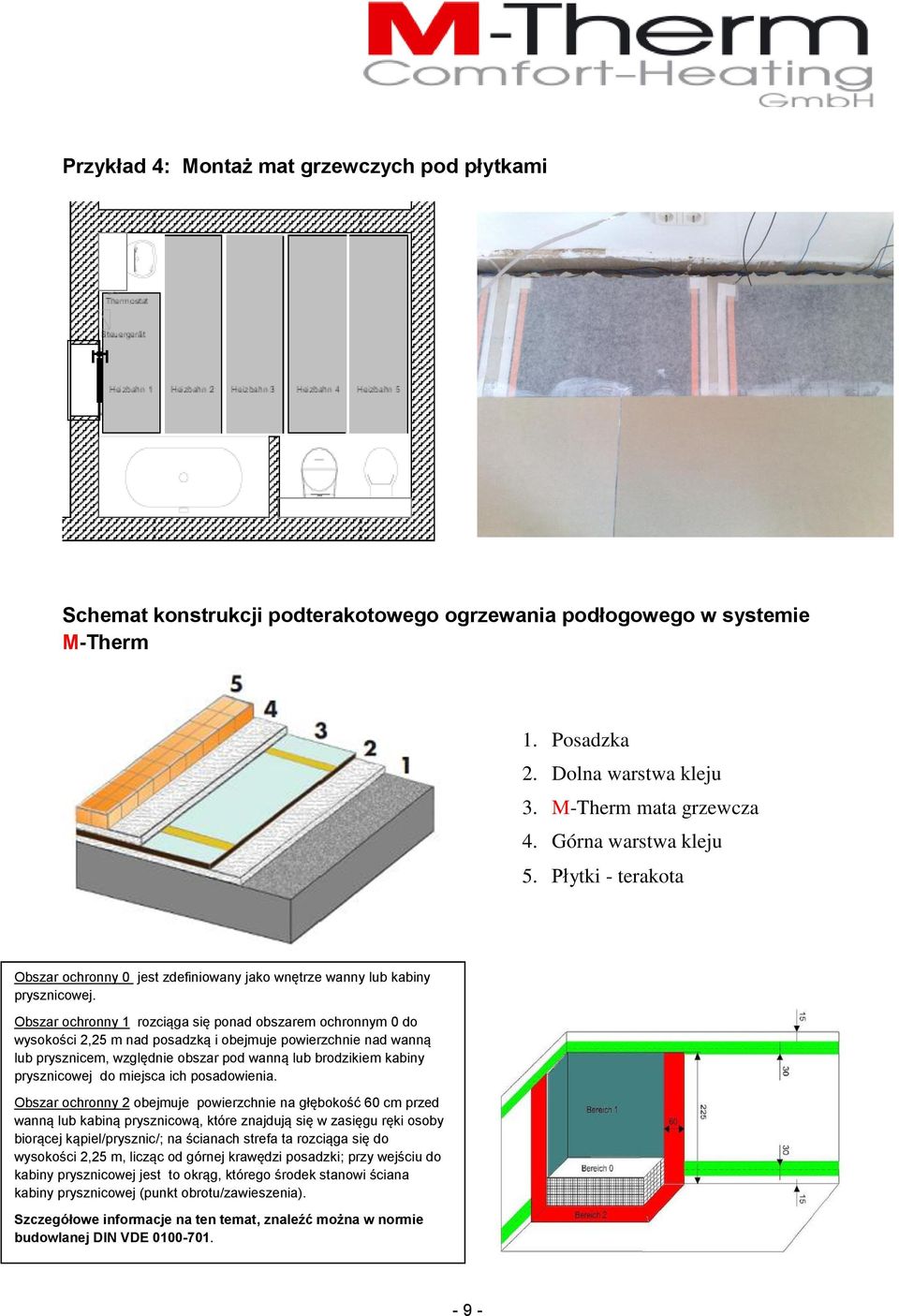

9 Przykład 4: Montaż mat grzewczych pod płytkami Schemat konstrukcji podterakotowego ogrzewania podłogowego w systemie M-Therm 1. Posadzka 2. Dolna warstwa kleju 3. M-Therm mata grzewcza 4. Górna warstwa kleju 5. Płytki - terakota Obszar ochronny 0 jest zdefiniowany jako wnętrze wanny lub kabiny prysznicowej. Obszar ochronny 1 rozciąga się ponad obszarem ochronnym 0 do wysokości 2,25 m nad posadzką i obejmuje powierzchnie nad wanną lub prysznicem, względnie obszar pod wanną lub brodzikiem kabiny prysznicowej do miejsca ich posadowienia. Obszar ochronny 2 obejmuje powierzchnie na głębokość 60 cm przed wanną lub kabiną prysznicową, które znajdują się w zasięgu ręki osoby biorącej kąpiel/prysznic/; na ścianach strefa ta rozciąga się do wysokości 2,25 m, licząc od górnej krawędzi posadzki; przy wejściu do kabiny prysznicowej jest to okrąg, którego środek stanowi ściana kabiny prysznicowej (punkt obrotu/zawieszenia). Szczegółowe informacje na ten temat, znaleźć można w normie budowlanej DIN VDE

10 Montaż mat grzewczych Ogrzewanie ścienne: jeszcze raz sprawdzamy nawierzchnię, na którą kładziemy matę (czy została w odpowiedni sposób przygotowana) używamy kleju np. Henkel Ovalit T lub inne kleje do tapet; wałkiem nakładamy warstwę kleju na ścianę, matę grzewczą położyć na odpowiedniej wysokości (odstęp od podłogi powinien wynosić około 2-3 cm) elektryczne kontakty tapety powinny być na dole i z przodu; po podłączeniu kable będą przebiegać pod listwą podłogową; zaleca się, aby dolne 10 cm maty przyklejać po podłączeniu i sprawdzeniu systemu, paski miedziane po umiejscowieniu maty na ścianie, nie powinny być widoczne, jeżeli to możliwe, maty kłaść bez odstępów od siebie, w górnej części maty nakleić taśmę samoprzylepną z tkaniny, pozostawić do wyschnięcia, maty grzewcze połączyć ze sobą i z urządzeniem sterującym, opornik w urządzeniu sterującym zamontować /jeżeli nie jest zamontowany/, kabel termostatu zamontować pod tynkiem i podłączyć do urządzenia sterującego, sprawdzić, czy system funkcjonuje, łączenia mat oraz ich boki zaszpachlować, zaszpachlować całą powierzchnię lub położyć gładź. w przypadku szpachli lub gładzi zatrzeć całą powierzchnię, wykończenie ściany (tapetowanie, malowanie, tynki, tynki dekoracyjne lub inne kreatywne wykończenia ścienne), ostatecznie zamontować termostat i urządzenie sterujące, zaprogramować termostat. PRAWIDŁOWO NIEPRAWIDŁOWO Czarny Czarny Niebieski Niebieski

11 Ogrzewanie podłogowe typu SV, Podłogi pływające na podłożu ułożyć folię, rozłożyć matę (gąbkę - styropian) akustyczną, matę grzewczą rozłożyć i taśmą przylepną obustronną zabezpieczyć przed zwijaniem, maty grzewcze połączyć ze sobą i z urządzeniem sterującym, zgodnie z instrukcją montażu, kable równomiernie rozłożyć na powierzchni mat, podłogowy czujnik temperatury, za pomocą taśmy przylepnej, przytwierdzić do maty grzewczej, kabel termostatu umieścić pod tynkiem i podłączyć do urządzenia sterującego, sprawdzić, czy system funkcjonuje, ostateczne zamontowanie termostatu i urządzenia sterującego. rozłożyć wykładzinę podłogową, przystosowaną do ogrzewania podłogowego, zamontować listwy podłogowe /przyścienne/. Schemat konstrukcji ogrzewania podlogowego typu SV 1. Wykładzina podłogowa (laminat lub parkiet) 2. Mata grzewcza systemu M-Therm 3. Płyty izolacyjne - izolacja akustyczna tłumiąca odgłos kroków 4. Folia polietylenowa 5. Podłoże posadzki W przypadku kombinacji ogrzewania ściennego i podłogowego należy opornik usunąć i w jego miejsce zainstalować podłogowy czujnik temperatury!!! Ogrzewanie podłogowe typu VV: (konstrukcja zespolona - klejona) 1. Montaż - klejenie mat grzewczych M-Therm pod 1- sztabowy gotowy parkiet, jak również gotowe wielowarstwowe deski podłogowe. Na posadzkę nanieść równomiernie pierwszą warstwę kleju (EC1) np.. Henkel Thomsit P 625, nastepnie maty grzewcze zatopić w świeżym kleju. Do wciskania mat używać gładzi z tworzywa sztucznego lub plastikowej rolki. Maty zatopić krótko przed złączami. Unieść lekko złącza i połączyć maty z kablami, zgodnie z instrukcją,. Na koniec należy za pomocą silikonu (np. Ceresit F 101 HQ firmy Henkel lub podobnego) uszczelnić jeszcze gołą wystającą część wtyczki i wcisnąć styki z kablami do kleju. Z wszystkimi pozostałymi matami grzewczymi (układając po dwie) należy postępować analogicznie, przy czym należy odczekać, aż maty będą wystarczająco mocno trzymały się podłoża, tak aby nie ryzykować poślizgnięciem się podczas następującego później sprawdzenia funkcjonowania ogrzewania podłogowego. Podłogowy czujnik temperatury zatapiamy w kleju.. Nanieść klej (EC1) np. Henkel Thomsit P 625 grzebieniem (do parkietu TKB- B 3 lub do desek TKB B 11) na maty i na pozostałe wolne pola posadzki, w które można również zatopić kable

12 zastosowana wykładzina stropowa lub podłogowa musi być określana przez producenta, jako nadająca się do stosowania przy ogrzewaniu podłogowym (oporność przewodzenia ciepła < 0,17 m 2 K/W). DOTYCZY MAT TYPU SV i VV Urządzenie sterujące Termostat cyfrowy Sposób montażu stropowych mat grzewczych: przygotować podłoże (powinno być gładkie, suche i posiadać odpowiednią nośność), za pomocą wałka nanieść na powierzchnię stropu dużą ilość kleju do ciężkich tapet (np. Henkel Ovalit T lub podobnego), stropową matę grzewczą ułożyć na boku ściany (w pobliżu urządzenia sterującego), tak aby styki później zniknęły pod listwą stropową), na ułożonej już macie grzewczej paski miedziane nie są widoczne, w miarę możliwości maty powinny być naklejane na styk, przy czym w celu uniknięcia pęcherzy powietrza pod matą, należy ją przeciągnąć szpachlą tapeciarską na końcowej widocznej krawędzi stropowej maty grzewczej należy nakleić specjalną taśmę do zaklejania rys i pęknięć, poczekać aż całość wyschnie (zwrócić uwagę na czas schnięcia kleju do tapet) połączyć ze sobą styki mat grzewczych i przyłączyć maty od urządzenia sterującego w urządzeniu grzewczym podłączyć opornik (zob. instrukcja montażu urządzenia sterującego) w razie konieczności kabel termostatu pociągnąć pod tynkiem oraz podłączyć do termostatu oraz urządzenia sterującego sprawdzić poprawność funkcjonowania (zob. strona 4) oszpachlować krawędzie mat grzewczych pełno powierzchniową masę szpachlową (np. masę szpachlową ogólnego zastosowania Sheetrock Leicht Plus 3 lub podobną) zakleić włókniną używaną przy remontach lub tapetą z tkaniny przy pełno powierzchniowym szpachlowaniu powierzchnię należy dokładnie oszlifować nałożenie ostatniej warstwy (tapeta, powłoka malarska, kreatywna technika ścienna, tynk) zaprogramować termostat założyć listwy stropowe

13 Ogrzewanie Stropowe 1. Strop i gruntowanie 2. Klej 3. M-Therm mata grzewcza 4. Wykończenie Ogrzewanie podłogowe podterakotowe - płytki: Wstępna obróbka podłoża Na nasiąkliwych podłożach mineralnych rozprowadzony powinien zostać odpowiedni preparat gruntujący np. Henkel Ceresit CT 17 lub podobny, nie zawierający rozpuszczalników, za pomocą pędzla lub szczotki. W zależności od stopnia wentylacji pomieszczenia dalsze prace można podjąć już po upływie 5-10 minut. Na podłożach nie nasiąkliwych, np. wykonanych ze starej terakoty, zostaje rozprowadzony preparat gruntujący stykowy np. Henkel Ceresit CT 19 lub podobny za pomocą wałka lub szczotki. W tym przypadku dalsze prace można podjąć najwcześniej po upływie godziny

14 Naklejanie mat grzewczych na podłoże Ogólne wskazówki Celem uzyskania lepszych efektów grzewczych oraz łatwiejszego ułożenia kabla generalnie zalecamy umieszczenie ogrzewania podłogowego w odstępie przynajmniej 2 cm od ścian oraz w tych miejscach posadzki, na których nie zostaną postawione meble. Należy tutaj przestrzegać przepisów instalacyjnych ujętych w normie DIN VDE Zasadniczo mat grzewczych nie wolno układać jedna na drugiej. Maty grzewcze układane są paskami miedzianymi do góry i stykami do ściany. Maty grzewcze nie powinny wystawać poza obszar posadzki wolny od mebli. Maty można przycinać na długość stosownie do potrzeb. Zalecamy, aby maty skracać nie mniej niż o 30 cm, ponieważ moc grzewcza skróconej folii mogłaby nie wystarczyć do ogrzania pomieszczenia. Ważna informacja: matę wolno skracać wyłącznie od strony, która jest przeciwległa dla strony zaopatrzonej w styki! Długość kabli między matami grzewczymi a układem sterowania ogrzewaniem podłogowym wynosi maksymalnie 5 metrów. Maty grzewcze należy układać możliwie blisko układu sterowania, tak aby wszystkie maty grzewcze można było przyłączyć za pomocą dostępnych kabli, przy czym należy pamiętać, że urządzenie sterujące razem z kablem zasilającym wolno instalować wyłącznie poza strefami 0, 1 i 2. Najlepiej już zawczasu położyć kable razem z wtyczkami w odpowiednich miejscach na krawędzi zgodnie z planem rozłożenia mat grzewczych. Klejenie Na początku należy nałożyć cienką warstwę kleju (tzw. klej C2) równomiernie na całą powierzchnię jastrychu, na którym mają zostać rozłożone w całości 2 maty grzewcze. Jeśli następnego dnia ma zostać ułożona terakota, doskonale do tego celu nadaje się elastyczna zaprawa np. Ceresit CM 17 lub Ceresit 117 lub 90 firmy Henkel lub podobne. Jeśli natomiast płytki mają zostać położone jeszcze tego samego dnia, nadaje się do tego celu szybko wiążąca zaprawa elastyczna na przykład Ceresit CM 13, CM 25 lub CM 29 firmy Henkel lub podobne. Powierzchnia, na której mają zostać położone płytki, musi zostać zaszpachlowana najpierw przy użyciu gładkiej a potem 4 mm listwy ząbkowanej. Na koniec należy za pomocą silikonu (np. Ceresit F 101 HQ firmy Henkel lub podobnego) uszczelnić jeszcze gołą wystającą część wtyczki i wcisnąć styki z kablami do kleju

15 Położenie terakoty i zafugowanie Teraz, jak zwykle, należy nałożyć jedną warstwę kleju do terakoty na maty grzewcze oraz pozostałą wolną powierzchnię podłoża posadzki, przeznaczoną do położenia terakoty, tak aby powierzchnia była równa. Następnie należy ułożyć terakotę. Przy okazji można również część okablowania uformować w pętle i zagłębić w kleju. Terakota, w zależności od wielkości użytych płytek, układana jest za pomocą ząbkowanej listwy 4-12 mm. Na klej do terakoty nadaje się np. Ceresit CM 13, CM 25 i CM 29 firmy Henkel, jako szybko wiążący klej oraz np. CM 17, CM 117 i CM 90 firmy Henkel lub podobne, jako klej standardowy. Po odczekaniu czasu potrzebnego na schnięcie kleju, płytki można zafugować np. elastycznymi fugami firmy Henkel, jak Ceresit CE 46 UltraDur lub CE37 Flexfuge lub podobnymi. Informacja Maty grzewcze powinno się montować w miarę bez niepotrzebnych naciec i otworów. W żadnym wypadku nie można uszkodzić miedzianych pasków zasilających!!! Otwory na gniazdka elektryczne docinać dokładnie, zachować odległość od miedzianych pasków zasilających minimum 20 mm. Maty grzewcze można skracać tylko z długości!!! W narożniku kąt klejenia maty od 135 W przypadku wystąpienia pęcherzy matę naciąć lub pęcherz wypełnić klejem. Nie nacinać na długości

16 Rozwiązywanie problemów Problem Możliwe przyczyny Usunięcie usterki LED przy urządzeniu sterującym ciągle świeci się w kolorze czerwonym. (System nie pracuje) Brak opornika lub podłogowego czujnika temperatury w urządzeniu sterującym Opornik lub czujnik temp. zamontować zgodnie z instrukcją montażu LED przy urządzeniu sterującym świeci się pulsacyjnie w kolorze czerwonym Urządzenie przegrzane Umożliwić swobodny dostęp powietrza do urządzenia sterującego System wyłączony, kontrolka LED nie świeci się Przegrzanie urządzenia w wyniku innego źródła ciepła Urządzenie sterujące niewłączone Usunąć obce źródła oddziaływania termicznego na urządzenie sterujące. W przypadku promieni słonecznych znaleźć inne rozwiązanie Przełącznik w urządzeniu załączyć Pojedyncze maty grzewcze nie nagrzewają się Na termostacie ustawiona za niska temperatura W wyniku przeciążenia obiegu grzewczego zadziałał bezpiecznik Główny bezpiecznik w urządzeniu uległ uszkodzeniu Przeciążone pojedyncze obiegi grzewcze. Bezpiecznik zadziałał Ustawić poprawna temperaturę na termostacie Usunąć przyczynę przeciążeniaprzegrzania i włączyć ponownie bezpiecznik Powiadomić przedstawiciela firmy, sprzedawcę w celu usunięcia usterki. Usterka może być usunięta tylko przez przeszkolony personel Usunąć obciążenie obiegu grzewczego/więcej niż 2 maty w obiegu a następnie wymienić bezpiecznik Ogrzewanie nie załącza się i nie wyłącza Pojedyncze maty lub obieg grzewczy jest nie podłączony Baterie w termostacie wyczerpane Sprawdzić podłączenie poszczególnych mat Wymienić baterie

17 Montaż-roboczogodziny: Przewidywany czas na montaz mat. Instalacja ogrzewania ściennego z 8 mat grzewczych bez wykończenia ścian- około 4 h. Instalacja ogrzewania podłogowego SV z 8 mat grzewczych bez wykładziny podłogowej - około 1.5 h Instalacja ogrzewania podłogowego VV z 8 mat grzewczych bez wykładziny podłogowej - około 4 h Instalacja ogrzewania stropowego z 8 mat grzewczych bez wykończenia stropu - około 5 h. Instalacja ogrzewania podterakotowego pod płytki z 8 mat grzewczych bez kładzenia płytek - około 4h. Zalety systemu grzewczego M-Therm: prosta i łatwa instalacja, nawet we własnym zakresie, ekonomiczna i wydajna technologia, możliwość projektowania wnętrz bez granic, żadnych przeglądów, konserwacji oraz czyszczenia elementów grzewczych, przyjazne temperatury i powietrze w pomieszczeniach, przyszłościowe i przyjazne dla środowiska, duża możliwość regulacji, energooszczędne dzięki łatwej regulacji temperatury w pomieszczeniach, żadnych strat energii, a co za tym idzie ciepła i kosztów, żadnych dodatkowych kosztów w eksploatacji, niezależność od oleju i gazu, zapobiega powstawaniu grzyba - pleśni

18 Argumenty przemawiające za systemem grzewczym M-Therm : 1.) Promieniowanie cieplne, promieniowanie energetyczne jako promieniowanie podczerwone, są falami elektromagnetycznymi, jak światło i prąd. 2.) Długość fali do potrzeb grzewczych ( minimum od 0,8 do około 50 mikrometrów) są falami całkowicie nieszkodliwymi. Podobnie jak promienie słoneczne, są nieszkodliwe dla człowieka. 3.) Siła promieniowania podlega prawu Stefana Boltzmannschena tzn. jest proporcjonalna do czwartej potęgi temperatury absolutnej. Natomiast ogrzewanie konwencjonalne potrzebuje różnicy temperatur (przegrzania), czyli wymianie temperatur pomiędzy grzejnikiem a temperaturą w pomieszczeniu i tylko tak może funkcjonować. 4.) Promieniowanie w systemie M-Therm nie ogrzewa powietrza. Powietrze jest diatherm (tzn. promienie cieplne przechodzą przez powietrze nie powodując jego ogrzania), nagrzewane są tylko przedmioty stałe i nasze ciało, dlatego temperatura pomieszczenia pozostaje chłodna - świeża i przyjemna, z czego najbardziej zadowolone są nasze płuca! Ocieplanie warstw powietrza jest efektem wtórnym, ponieważ w pierwszej kolejności zostaje nagrzana ściana i przedmioty, a dopiero one oddając ciepło ogrzewają masy powietrza w pomieszczeniu. Przy ogrzewaniu konwencjonalnym jest odwrotnie najpierw ogrzewamy masy powietrza, a dopiero one nagrzewają ściany i przedmioty. 5.) Ponieważ przy systemie M-Therm temperatura powietrza jest niższa niż temperatura ściany, zapobiega to powstawaniu grzyba i pleśni. Powietrze kondensuje tylko podczas ochładzania, co powoduje powstawanie grzyba (proces zachodzący przy ogrzewaniach konwencjonalnych). 6.) Z powodów higienicznych i konieczności wymiany powietrza oszczędzamy energię, ponieważ w pomieszczeniu będzie dochodziło tylko do wymiany świeżego powietrza bez strat cieplnych. 7.) Spokojne powietrze nie powoduje wznoszenia kurzu, a co za tym idzie roztoczy (ważne dla alergików i astmatyków), niekonieczna jest częsta wymiana powietrza, co również przyczynia się do zaoszczędzenia energii. 8.) Temperatury powierzchniowe w pomieszczeniu wyrównują się w wyniku oddziaływania promieni. 9.) Ponieważ promieniowanie cieplne, jakie powstaje w naszym systemie, jest promieniowaniem które nie przenika przez materiały oszklone lecz ulega odbiciu, w pomieszczeniu powstaje tzw. efekt cieplarniany. Dlatego, jeżeli zdecydujemy się na zamontowanie systemu M-Therm, cała energia elektryczna przekształcona w ciepło pozostanie w pomieszczeniu

19 Zapotrzebowanie energetyczne systemu M-Therm: Zużycie energii zależy od: typu domu, żądanej temperatury pomieszczenia w fazie grzewczej, obniżenia temperatury w nocy i warunków klimatycznych. Przy temperaturze pomieszczeń mieszkalnych 20 o C, w okresie od godz do i obniżeniu temperatury nocą do 16 o C, uzyskamy następujące wartości zużycia, zależnie od typu domu: Dom pasywny Dom wysoce energooszczędny 3 L Dom energooszczędny Dom ocieplony EnEV WLG Stare budownictwo (dom nie izolowany) 15 kwh/m²/a 30 kwh/m²/a 50 kwh/m²/a kwh/m²/a 120 kwh/m²/a kwh/m²/a = roczne zużycie kilowatogodzin na metr kwadratowy powierzchni pomieszczeń System jest jeszcze wydajniejszy przy użyciu łatwego w obsłudze, cyfrowego termostatu, który można zaprogramować według potrzeb użytkowników w trybie komfortowym i oszczędnym, przez co ochrania się nie tylko środowisko, lecz także swoją kieszeń. Dom ocieplony WLG m² x 60 W/m² = 1200 W - moc do zainstalowania 1200 kw x aktualne ceny energii np. 1 kw = 0,50 zł.: Przykład: 1200 kw x 0.50 zł/kw = 600 zł roczny koszt ogrzewania tego pomieszczenia Praktyczny przykład poboru energii w domu ocieplonym o pow.100 m² zakładając, że 1 kw = 0.50 zł Roczne roboczogodziny systemu M-Therm: Pomieszczenie mieszkalne Pokój dziecięcy Sypialnia Korytarz Jadalnia Kuchnia = Moc zainstalowana x 1000 roboczogodzin = Moc zainstalowana x 800 roboczogodzin = Moc zainstalowana x 600 roboczogodzin = Moc zainstalowana x 700 roboczogodzin = Moc zainstalowana x 1000 roboczogodzin = Moc zainstalowana x 700 roboczogodzin
