1 PROMIENNIKOWE OGRZEWANIE PODŁOGOWE FOLIE GRZEJNE

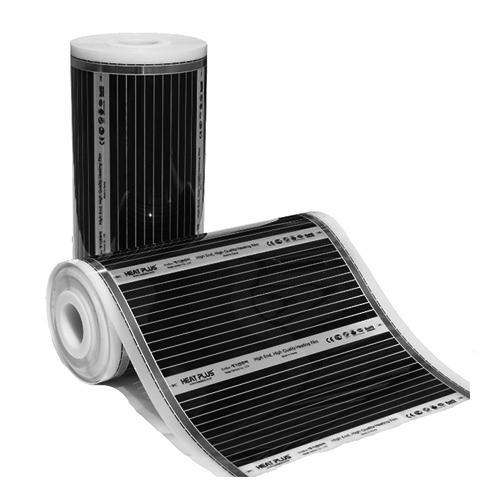

2 Dziękujemy za wybór naszych systemów ogrzewania podczerwonego ciepła Heat Plus тм Heat Plus to najnowsze osiągnięcie w dziedzinie ogrzewania. To innowacyjny, nowoczesny, energooszczędny system ogrzewania, który stanowi alternatywę dla klasycznych systemów ogrzewania. Jego główną zaletą jest wysoka wydajność przy niskim zużyciu energii. Stosowany jako ogrzewanie podstawowe albo dodatkowe dla osiągnięcia efektu ciepłej podłogi. Techniczne charakterystyki systemy Heat Plus тм Napięcie sieci: 230 V, 50 Hz. Maksymalna moc: 150 W/m2 Moc znamionowa: 150 W/m2. Szerokość folii, cm: 40 Grubość, mm: 0,338 Ogólne przepisy System ogrzewania Heat Plus тм przeznaczony jest do pracy w pomieszczeniach suchych z podłogą w postaci paneli podłogowych. Zestaw do podłączenia jednego odcinka folii Heat Plus тм Standard: Zaciskacz - 2 szt. Taśma butyłowa Heat Plus тм 4 szt. po 5 cm Taśma izolacyjna Heat Plus тм - 2 szt. po 10 cm Instalacja systemu grzewczego Heat Plus тм Standard dla lekkich powłok (laminat, linoleum, dywan, panele podłogowe itp.). 1. Przygotuj nowe miejsce do podłączenia termostatu z zasilaczem 230 V. Przed instalacją koniecznie gruntownie wyczyść pomieszczenia. 2. Ułóż na całej powierzchni i przymocuj taśmą materiał izolacyjny E-PEX lub jego odpowiednik Heat Plus тм.

3 3. Umieść folię grzewczą Heat Plus тм na powierzchni planowej i przymocuj taśmą. UWAGA!!! Niedozwolone jest nałożenie folii jednej na drugą. Nie stosuj pod meblami, które mogą ograniczyć wymianę ciepła. 4. Połącz przewody metodą łączenia szyn miedzi folii (zobacz Rys. 5b). Przymocuj zaciskacz do szyny miedzianej folii za pomocą prasowania i podłącz przewody do zaciskacza (zobacz Rys. 5a). Każdy odcinek folii jest połączony z przewodem tylko po jednej stronie. Łączna moc folii grzewczych nie może przekroczyć 3,6 kw 5. Wstaw zaciskacz wewnątrz folii na miedzianej szynie tak, żeby otaczał szynę miedzi z dwóch stron. Mocno ścisnąć kleszczami do zacisków, po czym sprawdzić połączenia. 6. Wszystkie miejsca połączeń, niezaizolowane przewody, dokładnie zaklej taśmą butylową Heat Plus тм po obu stronach 7. Na wierzchu taśmy butylowej Heat Plus тм oraz w miejscach cięć i połączeń przyklej taśmę izolacyjną Heat Plus тм. Dodatkowo, w miejscach połączeń, należy zrobić wgłębienie w podłożu.

4 8. Podłącz termostat, zgodnie z instrukcjami producentem, wraz z zakończeniami i mocowaniami czujnika temperatury za pomocą taśmy izolacyjnej Heat Plus тм na elemencie grzewczym. 9. Włącz system (na minut) i sprawdź działanie wszystkich elementów. 10. Ułóż ostateczną powłokę (laminat, linoleum, wykładziny, panele podłogowe itp.). System jest gotowy do pracy natychmiast po zainstalowaniu ostatecznej powłoki. Uwaga!!! Konieczne jest połączenie folii tylko przez automatyczny przełącznik. Mechanizmy różnicowe automatyczne i/lub urządzenia prądu szczątkowego, nie działają z foliowymi systemami ogrzewania podczerwienią.

5 Wymagania bezpieczeństwa ZABRANIA SIĘ: Wykonywać prac instalacyjnych przy wysokiej wilgotności (ponad 70%), na mokrych powierzchniach i temperaturze poniżej 0 C. Używać izolatora termicznego pokrytego aluminium lub inną folią metalową. Układać folię termiczną pod piankę polistyrenową, ocieplacze, dywany z dużym włosem, koce, materace itp. Zginać folię termiczną w obszarze 5 cm pod kątem 90 lub do momentu pojawienia się punktów pęknięcia. Układać folię termiczną zachodzącą na siebie lub skrzyżowaną. Instalować duże stacjonarne meble na folii termicznej (tworzy przeszkodę dla przewodzenia ciepła). Używać gwoździ do mocowania folii termicznej lub samodzielnie wywiercać otwory w folii. Konieczne jest zaizolowanie przebitego miejsca z dwóch stron. Przecinać folię w miejscach innych niż wyznaczone linie cięcia (są one oznaczone na folii linią przerywaną lub symbolem «nożyc»). Używać długości paska folii termicznej więcej niż: do folii termicznych o szerokości 400 mm - 10 m; Podłączać folię termiczną do sieci bez odizolowania styków i przecięcia linii folii. Podłączać do sieci folię termiczną zwiniętą w rolkę. Instalować folię termiczną obok kominka, pieca, baterii lub innych urządzeń grzewczych. Instalować termostat, którego moc jest mniejsza niż potrzeba. Wykonywać prace przy instalacji i naprawie termostatu bez wyłączania napięcia. W przypadku wylania dużej ilości wody na (pod) elementy grzewcze, zabronione jest włączanie folii grzewczej aż do całkowitego wyschnięcia całej powierzchni.

6 ZOBOWIĄZANIA GWARANCYJNE: Producent gwarantuje zgodność systemu grzewczego Heat Plus тм z wymaganiami ISO 9001: 2008, ISO 14001: 2004, CE, CE-EU, UL, KCIM, RoHS, JET. Podczas instalacji systemu grzewczego Heat Plus тм należy przestrzegać zasad instalacji i obsługi urządzeń elektrycznych. Producent gwarantuje wysoką jakość pracy systemu grzewczego Heat Plus тм w ciągu okresu gwarancji dla folii termicznych i termostatu Okres gwarancji folii termicznej wynosi 15 lat od daty sprzedaży. Okres gwarancji termostatu wynosi 2 lata od daty sprzedaży. Producent zobowiązuje się wykonać naprawę gwarancyjną systemu w przypadku spełnienia wszystkich wymagań dotyczących instalacji i działania, oraz okazaniu wypełnionej karty gwarancyjnej. Firma Heat Plus тм jest zobowiązana do usunięcia wady lub bezpłatnie zamienić wadliwy sprzęt na nowy, bez dodatkowych kosztów związanych z naprawą. Wymianę wadliwego produktu dokonuje się wyłącznie na podstawie ekspertyzy. Przedstawiciel Heat Plus тм zastrzega sobie prawo do przeprowadzenia badania wadliwego produktu do 14 dni roboczych w celu ustalenia przyczyny nieprawidłowości. Gwarancji nie podlegają sprzęty: z defektami i uszkodzeniami wynikającymi z nieprawidłowego projektowania, instalacji i/lub niewłaściwego użycia, zaniedbania; uszkodzone podczas naprawy lub regulacji, jeżeli były one przeprowadzone przez osobę, która nie posiadała uprawnień na świadczenie takich usług; uszkodzone podczas instalowania, adaptacji, modyfikacji lub eksploatacji folii termicznej i termostatu z naruszeniem warunków technicznych i wymóg bezpieczeństwa; uszkodzone podczas korzystania z produktów niespełniających norm lub gdy uszkodzenie jest spowodowane pożarem, piorunem itp. Certyfikowany sprzedawca w Polsce Certyfikat RoHS Certyfikat CE - UE Certyfikat ISO Kupując i korzystając z produktów Heat Plus тм, zgadzasz się na zasady dotyczące eksploatacji, instalacji i gwarancji określone w niniejszym dokumencie, a także na stronie heat-plus.pl.

7 GWARANCJA PRODUCENT UDZIELA 15-LETNIEJ GWARANCJI NA FOLIĘ GRZEWCZĄ. Gwarancja nie obejmuje: 1. Mechanicznych uszkodzeń folii grzewczej. 2. Uszkodzeń folii grzewczej będącej wynikiem pożaru, powodzi, uderzenia pioruna. 3. Uszkodzeń folii grzewczej będącej wynikiem montażu folii grzewczej niegodnie z zawartą instrukcją lub nieprawidłową eksploatacją lub przechowywaniem folii grzewczej. 4. Uszkodzeń folii grzewczej lub nieprawidłowego działania systemu grzewczego wynikającego z użycia materiałów niezgodnych z zaleceniami producenta i instrukcją Dane kupującego Sprzedawca Instalator folii grzewczej Data zakupu Data sprzedaży Data instalacji Dane instalacji folii grzewczej: Numer uprawnień elektrycznych SEP instalatora Rodzaj instalacji (pod panelami / pod płytkami) Moc grzewcza instalacji [W] Rodzaj foli grzewczej, model i moc Ilość zainstalowanej folii grzewczej [m 2 ] Pomiar rezystancji istalacji folii grzewczej [Ω] Wymagane załączniki: 1. Szkic instalacji folii grzewczej. 2. Protokół odbioru instalacji folii grzewczej. 3. Protokół z pomiarów instalacji elektrycznej.
