1 CENERG 4-6 III 2010 KOMPETENTY DOSTAWCA W SYSTEMACH OSZCZĘDZANIA ENERGII Firma Technika Grzewcza i Solarna Technika Wentylacyjna Technika Klimatyzacyjna Referencje

2 Firma Wolf Pracowników w firmie Wolf pracowników Wolf GmbH w Mainburgu 87 praktykantów 350 osób pracujących na całym świecie Projektowanie Produkcja Sprzedaż i Marketing Obsługa Klienta i Serwis Firma Technika Grzewcza i Solarna Technika Wentylacyjna Technika Klimatyzacyjna Referencje

3 Wolf w liczbach w roku 2008 Kotły wiszące i stojące stojące Wentylacja Kolektory słoneczne Centrale wentylacyjne i klimatyzacyjne Firma Technika Grzewcza i Solarna Technika Wentylacyjna Technika Klimatyzacyjna Referencje

4 Referencje Allianz Arena, Monachium Kreml, Moskwa Parlament, Berlin Narodowy Bank Włoski, Rom Centrum Porsche, Dortmund Limbecker Platz, Essen Firma Technika Grzewcza i Solarna Technika Wentylacyjna Technika Klimatyzacyjna Referencje

5 Technika Słoneczna TopSon F3/F3-Q/CRK Firma Technika Grzewcza i Solarna Technika Wentylacyjna Technika Klimatyzacyjna Referencje

6 Systemy oszczędzania energii Technika solarna CRK Firma Technika Grzewcza i Solarna Technika Wentylacyjna Technika Klimatyzacyjna Referencje

7 SPRAWNOŚĆ ABSORBERA 5% Blacha miedziana absorbcja / odbicie 5% / 95% 76% 60% Absorber pomalowany na czarno absorbcja / odbicie 80% / 20% emisja ca. 25% 92% Absorber pokryty czarnym chromem Selektywne pokrycie TINOX absorbcja / odbicie 85% / 15% emisja ca. 11% Absorbcja / odbicie 97% / 3% emisja ca. 5% (absorber przyjazny dla środowiska)

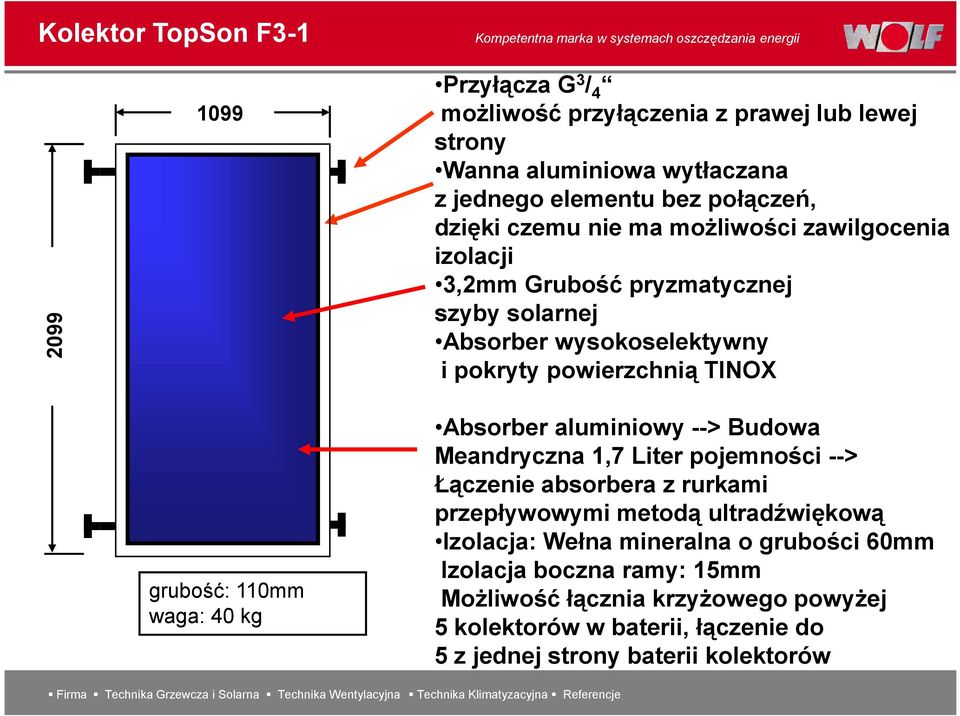

8 Kolektor słoneczny TopSon F3-1 - Wysoka sprawność - Przyjazny środowisku - Podlega ponownemu recyklingu - Różne możliwości przyłączenia 5 lat gwarancji Firma Technika Grzewcza i Solarna Technika Wentylacyjna Technika Klimatyzacyjna Referencje

9 Budowa

10 Kolektor TopSon F grubość: 110mm waga: 40 kg Przyłącza G3/4 możliwość przyłączenia z prawej lub lewej strony Wanna aluminiowa wytłaczana z jednego elementu bez połączeń, dzięki czemu nie ma możliwości zawilgocenia izolacji 3,2mm Grubość pryzmatycznej szyby solarnej Absorber wysokoselektywny i pokryty powierzchnią TINOX Absorber aluminiowy --> Budowa Meandryczna 1,7 Liter pojemności --> Łączenie absorbera z rurkami przepływowymi metodą ultradźwiękową Izolacja: Wełna mineralna o grubości 60mm Izolacja boczna ramy: 15mm Możliwość łącznia krzyżowego powyżej 5 kolektorów w baterii, łączenie do 5 z jednej strony baterii kolektorów

11 Kolektor poziomy TopSon F3-Q

12 Kolektor pionowy słoneczny CFK-1 WYMIARY: 2,10 m długość / 1,10 m szerokość / 0,11 m wysokość Powierzchnia brutto: 2,30 m² Powierzchnia absorbera: 2,00 m² Izolacja: 60 mm wełna mineralna Max. ciśnienie: 10 bar Waga: 36 kg Minimalna roczna wydajność: > 525 kwh/ m² a

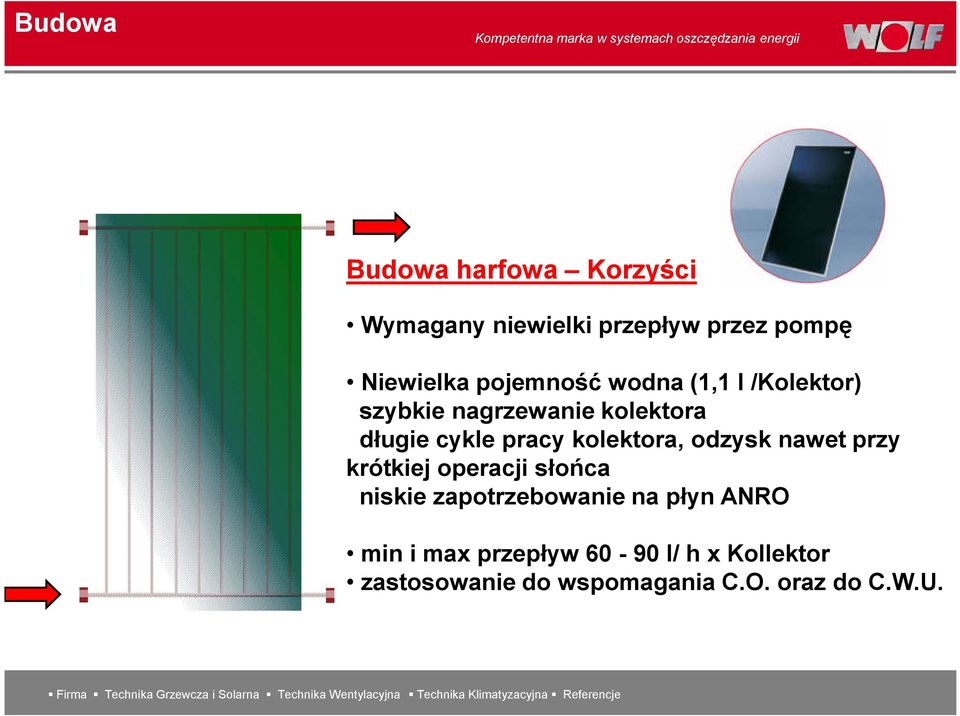

13 Budowa Budowa harfowa Korzyści Wymagany niewielki przepływ przez pompę Niewielka pojemność wodna (1,1 l /Kolektor) szybkie nagrzewanie kolektora długie cykle pracy kolektora, odzysk nawet przy krótkiej operacji słońca niskie zapotrzebowanie na płyn ANRO min i max przepływ l/ h x Kollektor zastosowanie do wspomagania C.O. oraz do C.W.U.

14 Budowa Aluminiowa rama Uszczelka samowulkanizująca Szkło przeźroczyste Przyłącza ¾ Wysoko selektywana powierzchnia TINOX absorber Laserowo łączony aluminiowy absorber 60mm Izolacja z wełny mineralnej Wytłoczona aluminiowa wanna Kompensatory ze stali nierdzewnej

15 Zabudowa szkła solarnego Aluminiowa Rama zaciskana siłą 200 ton Uszczelka EPDM samowulkanizująca Wanna wytłaczana Aluminiowa Szkło o wysokim stopniu przeźroczystości oraz o budowie pryzmatycznej lub przeźroczystego

16 Budowa Aluminiowa wanna o niskim ciężarze, wytłaczana, bez elementów łączących sztywna konstrukcja łatwy i bezpieczny transport wysoka szczelność wanny wysoka trwałość oraz niska waga

17 Kolektory słoneczne CRK-12 CRK- 12 Ilość rur: 12 szt. Powierzchnia brutto: 2,28 m² Apertura: 2,00 m² Waga: 37,60 kg Pojemność wodna: 1,60 l Temperatura stagnacji: 272 C Max. ciśnienie: 10 bar Certyfikowane zgodniez DIN EN wymiary: 1,39 x 1,64 x 0,1m

18 Kolektory słoneczne CRK-12 Przyłaczenie czujnika solarnego

19 Kolektory słoneczne CRK-12 Hydrauliczne rozwiązanie CRK-12 2x Cu Ø15mm przepływ: niski przepływ 24 36l/h Kollektor Wysoki przepływ 60 80l/h Kollektor Cu Ø8mm przyłaczenie Tichelmann

20 Kolektory słoneczne CRK-12 Aluminiowy odbiornik energii z absorbera

21 Kolektory słoneczne CRK-12 Szkło borowo-krzemowe

22 Próżniowy kolektor rurowy - mokry Specjalne hartowane szkło odporne na uderzenia próżnia Srebrne lustro nałożone na szkło Powrót Zasilanie absorber

23 Kolektory basenowe Kolektory basenowe Długość A 3230 mm Szerokość B 1240 mm Temperatura robocza 5-90 C Dopuszczalne nadciśnienie robocze przy 20 C 25 bar Dopuszczalne nadciśnienie robocze przy 8 C 8 bar Strata ciśnienia 2 mbar Powierzchnia kolektora 3,5m² Pojemność kolektora 12 l Ciężar (bez czynnika) 10 kg Zalecany przepływ czynnika (na 1 absorber) 350 l/h Dostawa: - Pakiet 1 szt. - Pakiet 2 szt. - Pakiet 3 szt. W komplecie: zestawy podłączeniowe oraz kompensatory do podłączeń kolektorów Werkstoff: UV-und witterungsbeständiges Polypropylen

24 Kolektory basenowe Sposób doboru kolektorów basenowych: 1. Pow. kolektora = powierzchnia wody x oczekiwany przyrost temperatury 5 (bzw. 8,5 mit Schwimmbadabdeckung) Nachylenie dachu 15-45, ustawienie kolektorów południe maks. 10 kolektorów w jednym rzędzie 2. Zalecany przepływ przez kolektor = 100 l / (h*m²) Wskazówka: Zalecany przepływ przez grupę pompową basenową = 20-25% pojemności basenu na godzinę

25 Osprzęt do układów kolektorów słonecznych

26 Osprzęt układy kolektorów słonecznych F3-1/F3Q CFK-1 Ciepła Woda Zimna Woda Regulacja Zasilanie c.o. Powrót c.o.

27 Osprzęt układy kolektorów słonecznych Podwójny zasobnik SED Zasobnik dwuwężownicowy SEM-1 Pojemność łączna: kpl. 750 Liter Pojemność: Litrów 280 Litrów C.W.U. 470 Litrów Bufor C.O.

28 Osprzęt układy kolektorów słonecznych Bufor ciepła SPU-W-2 Pojemność: ltr Zasobnik warstwowy Typ 850 Pojemność: 850 ltr

29 Zasobnik warstwowy BSP Typ: BSP 800/1000 Wielkości: 800 Litrów 1000 Litrów Moduł przygotowania C.W.U. na bazie wymiennika płytowego w zestatwie 2 moduł mieszaczowe do C.O. jako opcja zabudowane na zasobniku grupa pompowa solarna jako opcja zabudowana na zasobniku Brak ruchomych części w wewnątrz zasobnika Moduł cyrkulacji C.W.U., możliwy do zabudowy przy module C.W.U. Powierzchnia wężwownicy solarnej 2,5m² (800 ltr.), 3,0m² (1000 ltr.) 80mm izolacji montowanej po umieszczeniu zasobnika w miejscu zabudowy Opatentowany system przygotowania C.W.U., utrzymujący stałą temp. wody

30 Zasobnik warstwowy BSP Bez izolacji 1725mm Z izolacją 1810mm BSP 800 BSP 1000 Bez izolacji 2010mm z izolacja 2090mm Przyłącza zasilania, powrotu, zimnej wody, cyrkulacji, ciepłej wody, podłączane od góry 8 x przyłączy 1½ do zasilenia i powrotu do podłączenia kotłów, gazowych, kotłów na paliwa stałe i kominków z płaszczem wodnym Moduł C.W.U z wydatkiem do 30 Liter/min (60/15 C 10/47 C moc 78kW) Grupa pompowa solarna z oferty Wolf montowana na zasobniku Zestaw cyrkulacji C.W.U. Grupy pompowe z mieszaczami 1+2 zabudowywane z izloacją BSP 800/1000 Ø bez izolacji 790mm (880mm miejsce potrzebne do wnisienia) Ø z izolacją 960mm

31 Zasobnik warstwowy BSP Zasilenie/powrót Moduł przygotowania C.W.U. G1 zew. Listwa czujników 8 x przyłączy Rp1½ wew odpowietrznik Rp½ IG Tuleja czujnika C.W.U. Ø15mm Mocowanie modułu C.W.U. Mocowanie Grupy pompowej solarnej Mocowanie grup pompowych mieszaczowych Zasilenie/powrót Grupy pompowej C.O. G1 Obieg niskoparametrowch Grupy pompowej G1 obieg wysokoparametrowy Zasilenie wężownicy solarnej G1 gw.zew. Tuleja czujnika bufora do kotła Ø15mm (olejowego-gazowego) tzw. czujnik sprzęgła Tuleja czujnika układu solarnego Ø15mm Powrót z wężownicy solarnej G1 gw. Zew. Podstawa

32 Zasobnik warstwowy BSP Głowica ustawienie C.W.U. Ustawienie od 2 bdo 7 odpowiada temp. 20 C do 70 C ( możliwość ograniczenia mechanicznego do 60 C) Set cyrkulacji C.W.U. 1. Aktywacja w programach czasowych. Włączanie po spadku temperatury o 5K od nastawionej ( taktowanie termostatyczne). 2. Aktywacja cyrkulacji przy rozbiorze:krótkie włączenie kranu powoduje włącznie się cyrkulacji w przypadku spadku temperatury o 5K od nastawionej.

33 Osprzęt zasobnika BSP Moduł przygotowania C.W.U Moduł obiegów z mieszaczem Moduł pompowy solarny

34 Przyłącze kolektorów CFK-1 Przepływ = ltr./h Ilość kolektorów Długość rur Średnica rur Rodzaj pompy Ilość kolektorów Długość rur Średnica rur Rodzaj pompy 2 20m 12mm UPS m 18mm UPS m 15mm UPS m 22mm UPS m 12mm UPS m 18mm UPS m 15mm UPS m 22mm UPS m 12mm UPS m 18mm UPS m 15mm UPS m 22mm UPS m 18mm UPS m 28mm UPS m 15mm UPS m 22mm UPS m 18mm UPS m 28mm UPS m 15mm UPS m 18mm UPS m 22mm UPS25-60 UPS25-60 = Grupa pompowa 10 Długości rur podane w obie strony Długość rur i opory podane w układzie do 20 kolan

35 Regulacje system regulacji WRS Moduł solarny SM 2 Ładowanie do dwóch zasobników/buforów 11 Konfiguracji Możliwość stosowania bypass a Do 2 pól kolektorów solarnych Inteligentne sterownie pompą obiegową Możliwość wyniesienia sterownia do pomieszczenia za pomocą modułu BM Kompatybilne sterowanie z kotłami firmy Wolf Inteligentne ładowanie zasobnika solarnego Wärmemengenerfassung Funkcja zabezpieczenia kolektora Blokowanie ładownia C.W.U. przez kocioł w czasie pracy układu solarnego

36 Regulacje system regulacji WRS Moduł solarny SM 2

37 DZIĘKUJĘ BARDZO ZA UWAGĘ

38 Schematy instalacji

39 Elementy systemu kolektorów słonecznych odpowietrznik płyta kolektora przepływ czynnika powrót płynu solarnego regulator solarny grupa pompowa naczynie przeponowe solarne zasobnik solarny Kocioł do C.O. i C.W.U Pracuje w czasie braku słońca

40 Promieniowanie przy różnych kątach nachylenia Jan Feb März Apr Mai Juni Juli Aug Sep Okt Nov Dez

41 Przy większej ilości kolektorów system Tichelmana czujnik

42 Kolektory słoneczne CRK-12 Bateryjne podłączenie CRK 12 max. 7 szt. CRK 12 przyłaczonych razem

43 F3/F3+Q CFK Ciepła Woda Zimna Woda Termostatyczny Zawór Mieszający Regulacja Zasilanie c.o. Powrót c.o.

44 DigiSolar HV HR HV HR

45 Warmwasser Kaltwasser EKA Regelung EKA/EKDK-W DigiSolar EKA EKDK-W DigiSolar HV HR Kaltwasser

46 Warmwasser Kaltwasse r Regel ung EKA/E KDK- W DigiSolar HV HR Kaltwasser

47 Wspomaganie ogrzewania z zasobnikiem SED-750/280 KF REG. SOLARNA WW KW MKP M SF RF LP M PF EKA SSF Zawór przełączający VF

48 Wspomaganie ogrzewania z zasobnikiem SPU KF DigiSolar VF WW MKP LP PF M SF EKA RF SPU 2 1 SSF1 M SSF2 Umschaltventil KW SEM

49 Status Pumpe 4 C C VL Holzkessel 60 C 7 WW bar Netz 9 Pumpe KW RL Holzkessel bar

50 Sposób montażu kolektorów Na dachówce ceramicznej Na blacho-dachówce Na dachu z łupka

51 Sposób montażu kolektorów Wariant montaż w dachu

52 Sposób montażu kolektorów Wariant Montaż na dachu płaskim - lekki stelaż z aluminium o regulowanym kącie nachylenia

53

54

55

56 Centrala kondensacyjna solarna CSZ do 24 kw

57 Centrala stojąca kondensacyjna gazowa CSZ do 24 kw 185 mm NOWOŚĆ kompaktowa budowa łatwy montaż kotła z układem solarnym łatwy w transporcie z powodu modułowej budowie cicha praca akcesoria solarne zabudowane w kotle łatwy sposób przyłączenia do instalacji nowoczesny wygląd inteligentne ładowanie zasobnika Typ Kotła C.O. 50/30 C [kw] C.O. 75/60-80/60 C [kw] C.W.U. CSZ-11 CSZ-20 CSZ-24 3,6-10,9 6,1-20,5 7,8-24,8 3,2-10 5,6-19,0 7,1-23, [l] 600 mm

58 Centrala stojąca kondensacyjna gazowa CSZ do 24 kw CSZ -11/300 CSZ -20/300 CSZ -24/300 Kompaktowe rozwiązanie systemowe z gazowym kondensacyjnym kotłem grzewczym, zasobnikiem solarnym, solarna grupą pompową i regulatorem solarnym Zalety: Małe zapotrzebowanie miejsca Wszystko dostępne z przodu Szybki montaż hydrauliczny Przyłącza do wyboru z lewej lub z prawej Kompaktowe okablowanie elektryczne Ciekawe i estetyczne wzornictwo Modułowa zabudowa ze zintegrowanym osprzętem

59 Budowa Solar Kocioł grzewczy CGB 11kW lub 20kW na gaz ziemny i płynny (20kW) z pompą obiegową klasy A i powlekanym wymiennikiem ciepła Zasobnik solarny 300 l. z izolacją z twardej pianki + wykładzina z folii Zintegrowany moduł obsługowy BM dla bezpośredniego obiegu grzewczego oraz ciepłej wody Ogrzewanie Słoneczna grupa pompowa z pompą EC i zabudowanym regulatorem solarnym SM-1 Słoneczne naczynie wzbiorcze 25 l. Zbiornik z płynem do kolektorów 10 l.
