2 Przyrządy do pomiaru chropowatości Przyrząd do pomiaru chropowatości Surftest SJ D 1.990, NOWOŚĆ Przenośny system płozowy do pomiaru chropowatości powierzchni w warunkach produkcyjnych. Odłączana głowica pomiarowa umożliwia wykorzystanie urządzenia zarówno jako systemu kompaktowego (głowica zintegrowana) jak również jako elastycznego systemu do pomiaru w trudno dostępnych miejscach czy też mającego zastosowanie przy statywach pomiarowych lub wysokościomierzach. aałatwa intuicyjna obsługa menu aakolorowy wyświetlacz 2,4 TFT o dużej rozdzielczości aaelektronicznie obracany ekran wyświetlacza aazłącza: USB, RS232, SPC oraz podłączenie do włącznika nożnego aanapęd zintegrowany lub odłączany aachronione prawo dostępu do urządzenia (ochrona za pomocą hasła) aamożliwość zapamietania do 10 warunków pomiarowych aageometria igły zgodnie z normą DIN EN ISO 3274: 2 µm/60 (zalecana) aa39 różnorodnych parametrów chropowatości (według DIN EN ISO, VDA, JIS, ANSI, MOTIF i innych wybranych warunków) Opis promocyjna D Surftest SJ ,00 12AAA222 Adapter do wysokościomierza 76,30 Surftest SJ-210 w zestawie Czujnik standardowy (z końcówką o długości 17,5 ), przedłużacz (1 m) Standardowy czujnik z płozą (igła 2 µm / 60 / 0,75mN) Wzorzec kalibracyjny (Ra 3,00 µm) z uchwytem Zasilacz, kabel sieciowy Instrukcja obsługi pełna i skrócona Torba transportowa Urządzenie do pomiaru chropowatości SJ-210 można podłączyć np. do wysokościomierza i przyrządu do trasowania DIGIMATIC HDS. Więcej szczegółów w naszej ofercie promocyjnej na stronie 21. Statyw pomiarowy do Surftestu SJ-210 aapodstawa granitowa (dl. x szer.) 400 x 250 aawysokość całkowita ok. 555 aamanualny przesuw wysokości 250 Opis Statyw pomiarowy z granitu 633,00 65GAA083 Adapter do statywu pomiarowego 30,00 2

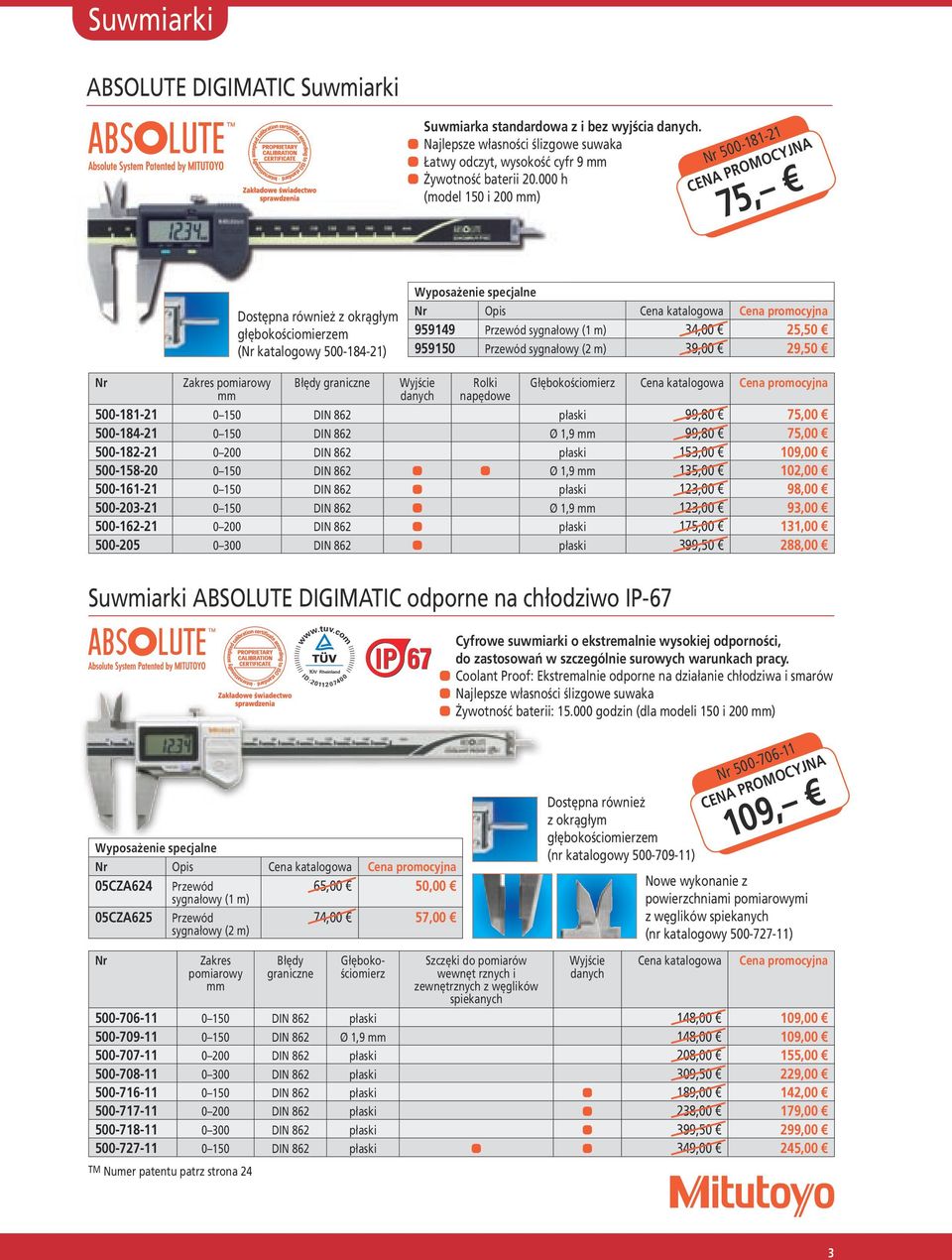

3 Suwmiarki ABSOLUTE DIGIMATIC Suwmiarki Suwmiarka standardowa z i bez wyjścia danych. aanajlepsze własności ślizgowe suwaka aałatwy odczyt, wysokość cyfr 9 aażywotność baterii h (model 150 i 200 ) , Dostępna również z okrągłym głębokościomierzem ( katalogowy ) Opis promocyjna Przewód sygnałowy (1 m) 34,00 25, Przewód sygnałowy (2 m) 39,00 29,50 Wyjście danych Rolki napędowe Głębokościomierz promocyjna DIN 862 płaski 99,80 75, DIN 862 Ø 1,9 99,80 75, DIN 862 płaski 153,00 109, DIN 862 Ø 1,9 135,00 102, DIN 862 płaski 123,00 98, DIN 862 Ø 1,9 123,00 93, DIN 862 płaski 175,00 131, DIN 862 płaski 399,50 288,00 Suwmiarki ABSOLUTE DIGIMATIC odporne na chłodziwo IP-67 I D TÜV Rheinland : Cyfrowe suwmiarki o ekstremalnie wysokiej odporności, do zastosowań w szczególnie surowych warunkach pracy. aacoolant Proof: Ekstremalnie odporne na działanie chłodziwa i smarów aanajlepsze własności ślizgowe suwaka aażywotność baterii: godzin (dla modeli 150 i 200 ) Opis promocyjna 05CZA624 Przewód 65,00 50,00 sygnałowy (1 m) 05CZA625 Przewód sygnałowy (2 m) 74,00 57,00 Dostępna również z okrągłym głębokościomierzem (nr katalogowy ) , Nowe wykonanie z powierzchniami pomiarowymi z węglików spiekanych (nr katalogowy ) Zakres pomiarowy TM Numer patentu patrz strona 24 Błędy graniczne Głębokościomierz Szczęki do pomiarów wewnęt rznych i zewnętrznych z węglików spiekanych Wyjście danych promocyjna DIN 862 płaski 148,00 109, DIN 862 Ø 1,9 148,00 109, DIN 862 płaski 208,00 155, DIN 862 płaski 309,50 229, DIN 862 płaski 189,00 142, DIN 862 płaski 238,00 179, DIN 862 płaski 399,50 299, DIN 862 płaski 349,00 245,00 3

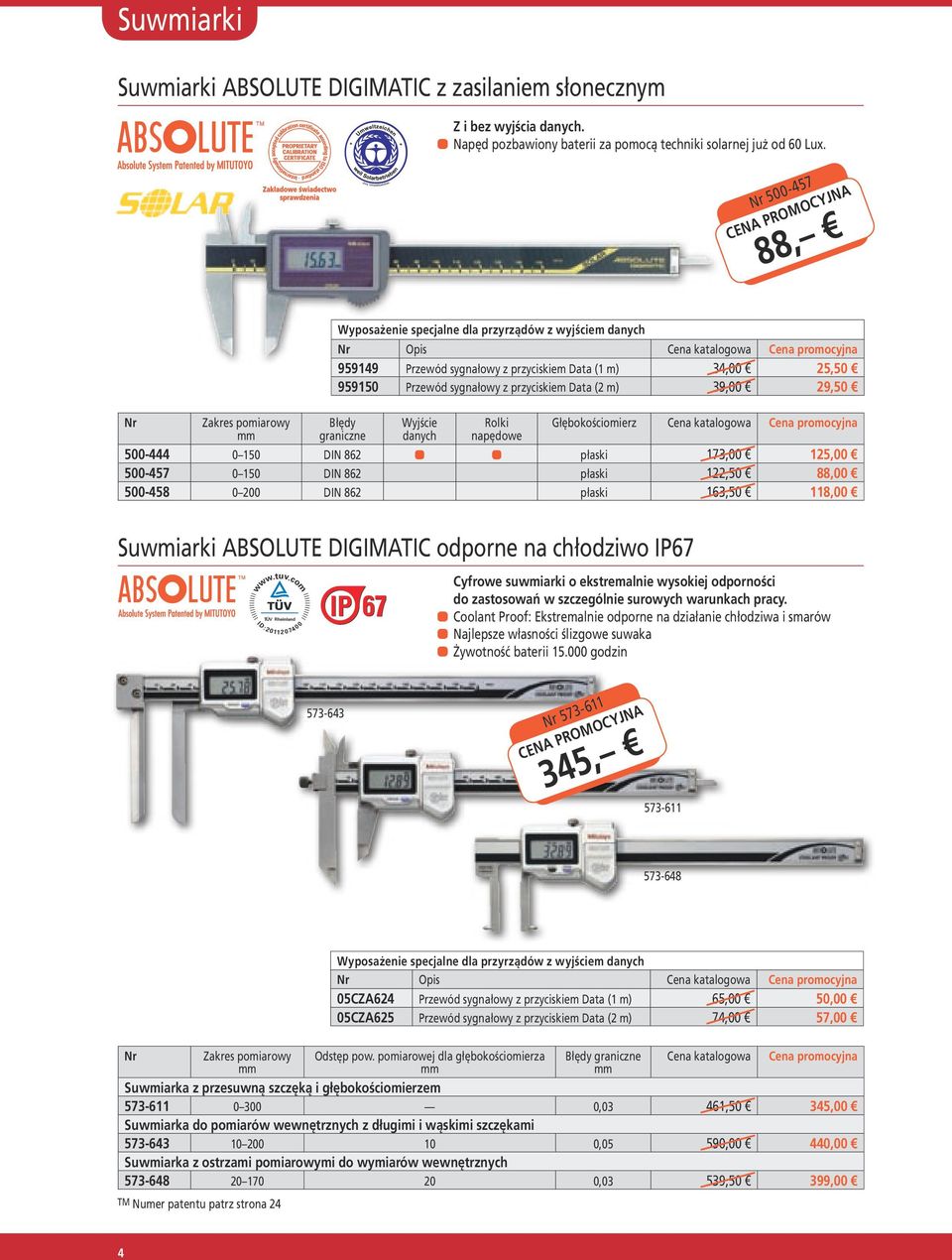

4 Suwmiarki Suwmiarki ABSOLUTE DIGIMATIC z zasilaniem słonecznym Z i bez wyjścia danych. aanapęd pozbawiony baterii za pomocą techniki solarnej już od 60 Lux , dla przyrządów z wyjściem danych Opis promocyjna Przewód sygnałowy z przyciskiem Data (1 m) 34,00 25, Przewód sygnałowy z przyciskiem Data (2 m) 39,00 29,50 Błędy graniczne Wyjście danych Rolki napędowe Głębokościomierz promocyjna DIN 862 płaski 173,00 125, DIN 862 płaski 122,50 88, DIN 862 płaski 163,50 118,00 Suwmiarki ABSOLUTE DIGIMATIC odporne na chłodziwo IP67 I D TÜV Rheinland : Cyfrowe suwmiarki o ekstremalnie wysokiej odporności do zastosowań w szczególnie surowych warunkach pracy. aacoolant Proof: Ekstremalnie odporne na działanie chłodziwa i smarów aanajlepsze własności ślizgowe suwaka aażywotność baterii godzin , dla przyrządów z wyjściem danych Opis promocyjna 05CZA624 Przewód sygnałowy z przyciskiem Data (1 m) 65,00 50,00 05CZA625 Przewód sygnałowy z przyciskiem Data (2 m) 74,00 57,00 TM Numer patentu patrz strona 24 Odstęp pow. pomiarowej dla głębokościomierza promocyjna Suwmiarka z przesuwną szczęką i głębokościomierzem ,03 461,50 345,00 Suwmiarka do pomiarów wewnętrznych z długimi i wąskimi szczękami ,05 590,00 440,00 Suwmiarka z ostrzami pomiarowymi do wymiarów wewnętrznych ,03 539,50 399,00 4

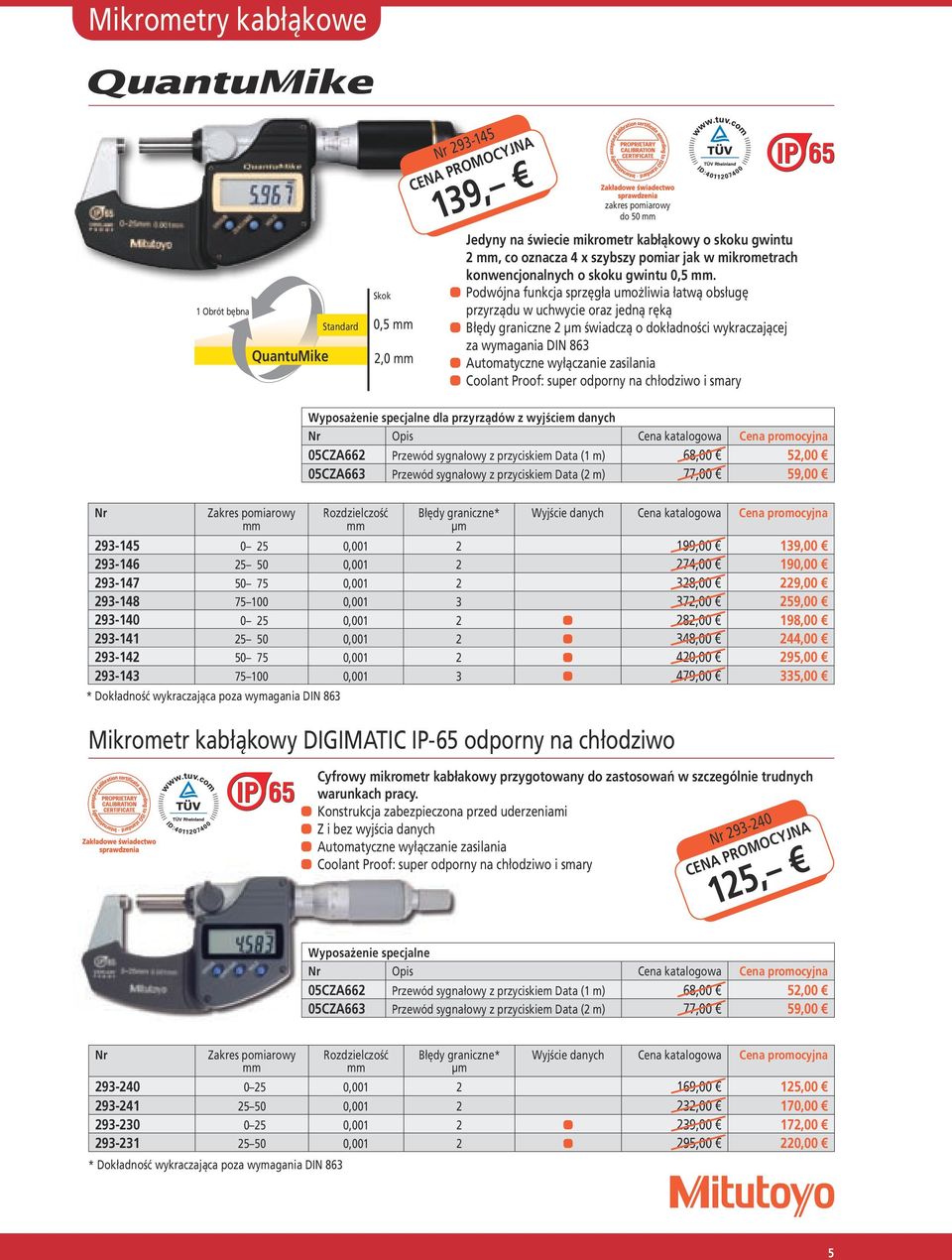

5 Mikrometry kabłąkowe 1 Obrót bębna QuantuMike Standard Skok 0,5 2, , zakres pomiarowy do 50 Jedyny na świecie mikrometr kabłąkowy o skoku gwintu 2, co oznacza 4 x szybszy pomiar jak w mikrometrach konwencjonalnych o skoku gwintu 0,5. aapodwójna funkcja sprzęgła umożliwia łatwą obsługę przyrządu w uchwycie oraz jedną ręką aa 2 µm świadczą o dokładności wykraczającej za wymagania DIN 863 aaautomatyczne wyłączanie zasilania aacoolant Proof: super odporny na chłodziwo i smary dla przyrządów z wyjściem danych Opis promocyjna 05CZA662 Przewód sygnałowy z przyciskiem Data (1 m) 68,00 52,00 05CZA663 Przewód sygnałowy z przyciskiem Data (2 m) 77,00 59,00 Rozdzielczość * μm Wyjście danych promocyjna , ,00 139, , ,00 190, , ,00 229, , ,00 259, , ,00 198, , ,00 244, , ,00 295, , ,00 335,00 * Dokładność wykraczająca poza wymagania DIN 863 Mikrometr kabłąkowy DIGIMATIC IP-65 odporny na chłodziwo Cyfrowy mikrometr kabłakowy przygotowany do zastosowań w szczególnie trudnych warunkach pracy. aakonstrukcja zabezpieczona przed uderzeniami aaz i bez wyjścia danych aaautomatyczne wyłączanie zasilania aacoolant Proof: super odporny na chłodziwo i smary , Opis promocyjna 05CZA662 Przewód sygnałowy z przyciskiem Data (1 m) 68,00 52,00 05CZA663 Przewód sygnałowy z przyciskiem Data (2 m) 77,00 59,00 Rozdzielczość * μm Wyjście danych promocyjna , ,00 125, , ,00 170, , ,00 172, , ,00 220,00 * Dokładność wykraczająca poza wymagania DIN 863 5

6 Mikrometry kabłąkowe Mikrometr kabłąkowy DIGIMATIC , Model podstawowy bez wyjścia danych. aaergonomiczne i zapewniające łatwość obsługi wykonanie aawysokość cyfr 7,5 aaautomatyczne wyłączanie zasilania Rozdzielczość μm promocyjna , ,00 90,00 Mikrometr kabłąkowy Quick ABSOLUTE DIGIMATIC IP , Mikrometr z wrzecionem suwakowym. aamechanizm wrzeciona umożliwia jego skok 10 /U aanieobracające się wrzeciono umożliwia pomiar powierzchni wrażliwych aaz i bez wyjścia danych aaszczególnie przydatny przy zastosowaniu jednoręcznym- i stojakowym Opis promocyjna Przewód sygnałowy (1 m) 42,50 32, Przewód sygnałowy (2 m) 52,00 39,50 Rozdzielczość μm Wyjście danych promocyjna , ,00 239, , ,00 255, , ,00 335, , ,00 359, , ,00 385,00 Mini procesor DIGIMATIC DP-1 VR D 285, Praktyczna drukarka do przeprowadzania obliczeń statystycznych i do podłączenia do wszystkich przyrządów Mitutoyo z wyjściem danych DIGIMATIC. aakompaktowa, cicha drukarka termiczna aagromadzi do danych aaliczne parametry oceny statystycznej aazasilanie zewnętrzne poprzez dołączony zasilacz promocyjna D 393,00 285,00 Opis T Wyłącznik nożny 36,30 TM Numer patentu patrz strona 24 6

7 Czujniki zegarowe ABSOLUTE DIGIMATIC Czujniki zegarowe ID-C B B 195, Czujnik cyfrowy w praktycznym i wielofunkcyjnym wykonaniu. aawysokość cyfr wyświetlacza 11 aamożliwość wprowadzenia współczynnika dla wartości mierzonej aagraficzne wskazanie przekroczenia granic tolerancji aarozdzielczość 0,001 (możliwość ustawienia na 0,01 ) lub 0,01 aamożliwość obrotu pozycji odczytu do 330 aaz wyjściem danych Wskazanie tolerancji Opis Przewód sygnałowy (1 m) 25, Przewód sygnałowy (2 m) 30,50 Rozdzielczość promocyjna B 12,7 0,01 0,02 222,00 137, B 12,7 0,001 / 0,01 0, ,00 195, B 25,4 0,001 / 0,01 0, ,00 279, B 50,8 0,001 / 0,01 0, ,00 379, Czujnik zegarowy ID-H D 393, Najwyższa klasa wśród czujników wielofunkcyjnych. aawysoka dokładność i mała rozdzielczość aamożliwość zewnętrznego sterowania i przekazywania danych na zewnątrz aazłącze Digimatic i RS 232-C aazatrzymanie wartości maksymalnej - minimalnej, różnica (TIR) aasygnalizacja cyfrowa i analogowa aazasilanie zewnętrzne poprzez dołączony zasilacz aaz wyjściem danych aagraficzne wskazanie przekroczenia tolerancji Kontrola tolerancji czerwone / zielone Pilot 21EZA099 z wieloma funkcjami jak np. przenoszenie danych Opis promocyjna Przewód sygnałowy (1 m) 39,00 29, Przewód sygnałowy (2 m) 52,00 39,50 21EZA099 Pilot do zdalnej obsługi 64,50 Rozdzielczość μm promocyjna D 30 0,001 / 0, ,00 393, D 60 0,001 / 0, ,00 423,00 ABSOLUTE DIGIMATIC Czujnik ID-C z możliwością określenia wartości Max/Min Czujnik DIGIMATIC z możliwością określenia wartości Max/Min. aafunkcja tolerancji aaz wyjściem danych B 279, wartość pom. Min. wartość pom. Max. Opis Przewód sygnałowy (1 m) 25, Przewód sygnałowy (2 m) 30,50 Rozdzielczość promocyjna μm B 12,7 0, ,00 279,00 różnica (TIR) 7

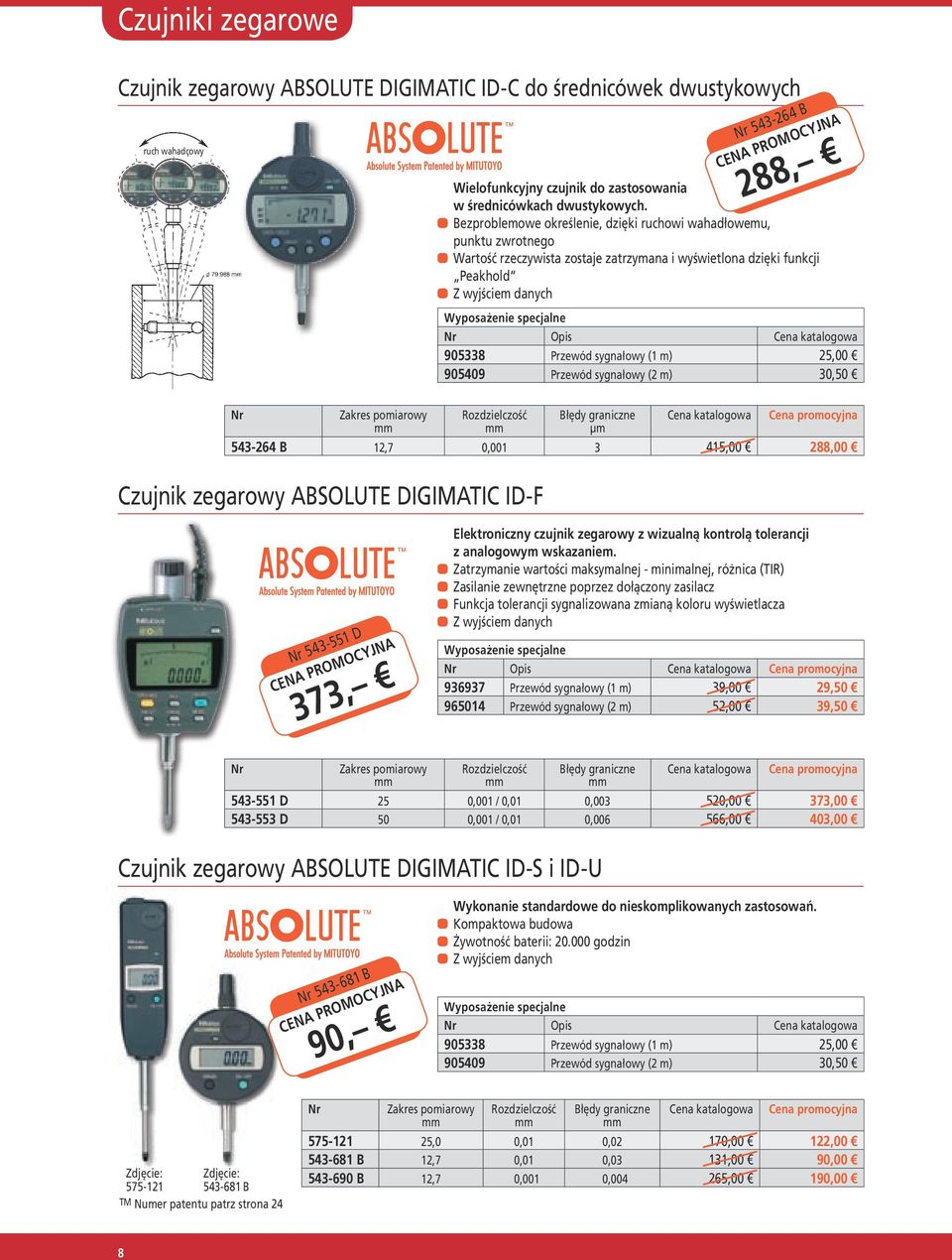

8 Czujniki zegarowe Czujnik zegarowy ABSOLUTE DIGIMATIC ID-C do średnicówek dwustykowych ruch wahadçowy B 288, Wielofunkcyjny czujnik do zastosowania w średnicówkach dwustykowych. aabezproblemowe określenie, dzięki ruchowi wahadłowemu, punktu zwrotnego aawartość rzeczywista zostaje zatrzymana i wyświetlona dzięki funkcji Peakhold aaz wyjściem danych Opis Przewód sygnałowy (1 m) 25, Przewód sygnałowy (2 m) 30,50 Rozdzielczość promocyjna μm B 12,7 0, ,00 288,00 Czujnik zegarowy ABSOLUTE DIGIMATIC ID-F D 373, Elektroniczny czujnik zegarowy z wizualną kontrolą tolerancji z analogowym wskazaniem. aazatrzymanie wartości maksymalnej - minimalnej, różnica (TIR) aazasilanie zewnętrzne poprzez dołączony zasilacz aafunkcja tolerancji sygnalizowana zmianą koloru wyświetlacza aaz wyjściem danych Opis promocyjna Przewód sygnałowy (1 m) 39,00 29, Przewód sygnałowy (2 m) 52,00 39,50 Rozdzielczość Czujnik zegarowy ABSOLUTE DIGIMATIC ID-S i ID-U promocyjna D 25 0,001 / 0,01 0, ,00 373, D 50 0,001 / 0,01 0, ,00 403, B 90, Wykonanie standardowe do nieskomplikowanych zastosowań. aakompaktowa budowa aażywotność baterii: godzin aaz wyjściem danych Opis Przewód sygnałowy (1 m) 25, Przewód sygnałowy (2 m) 30,50 Zdjęcie: Zdjęcie: B TM Numer patentu patrz strona 24 Rozdzielczość promocyjna ,0 0,01 0,02 170,00 122, B 12,7 0,01 0,03 131,00 90, B 12,7 0,001 0, ,00 190,00 8

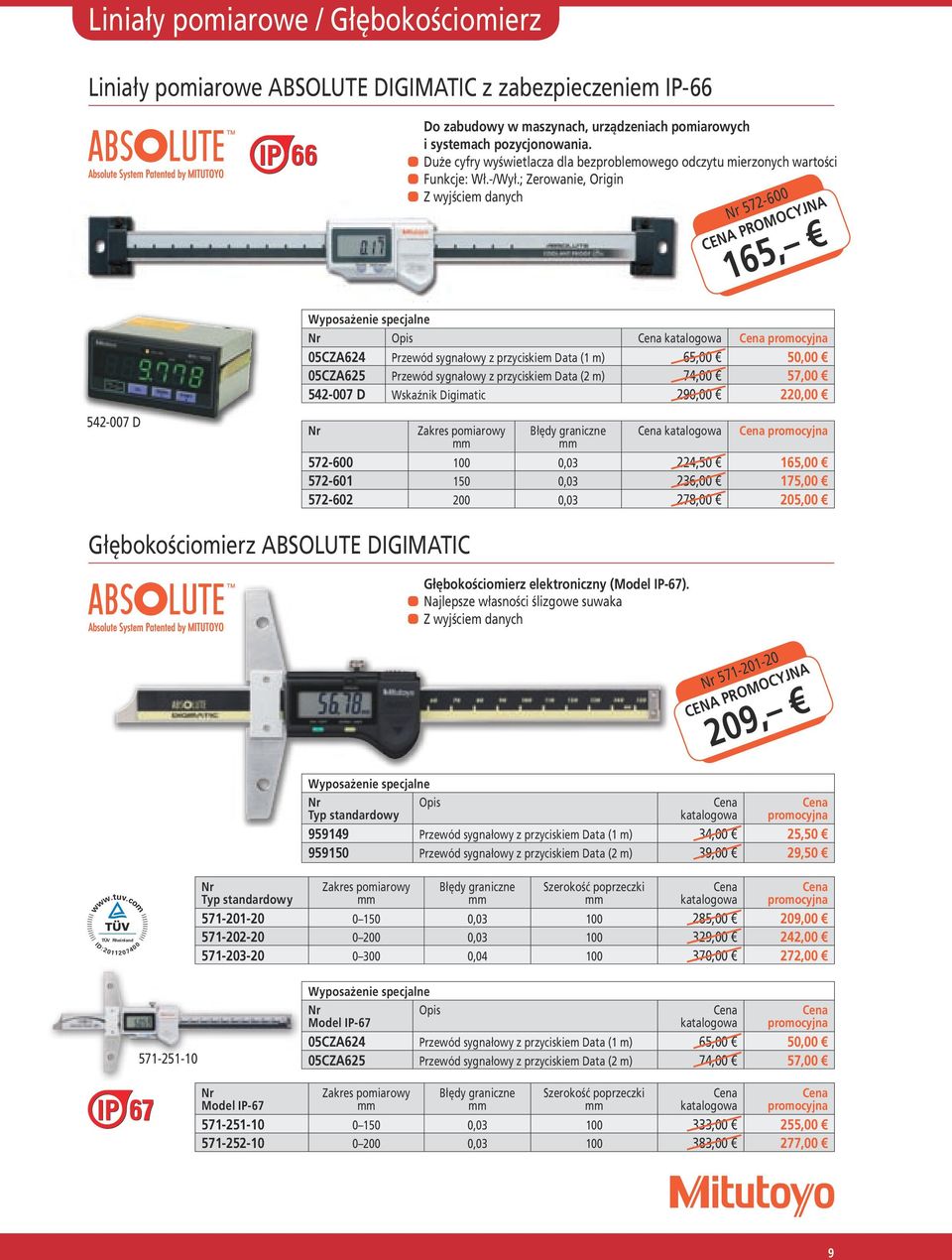

9 Liniały pomiarowe / Głębokościomierz Liniały pomiarowe ABSOLUTE DIGIMATIC z zabezpieczeniem IP-66 Do zabudowy w maszynach, urządzeniach pomiarowych i systemach pozycjonowania. aaduże cyfry wyświetlacza dla bezproblemowego odczytu mierzonych wartości aafunkcje: Wł.-/Wył.; Zerowanie, Origin aaz wyjściem danych , Opis promocyjna 05CZA624 Przewód sygnałowy z przyciskiem Data (1 m) 65,00 50,00 05CZA625 Przewód sygnałowy z przyciskiem Data (2 m) 74,00 57, D Wskaźnik Digimatic 290,00 220, D promocyjna ,03 224,50 165, ,03 236,00 175, ,03 278,00 205,00 Głębokościomierz ABSOLUTE DIGIMATIC Głębokościomierz elektroniczny (Model IP-67). aanajlepsze własności ślizgowe suwaka aaz wyjściem danych , Typ standardowy Opis promocyjna Przewód sygnałowy z przyciskiem Data (1 m) 34,00 25, Przewód sygnałowy z przyciskiem Data (2 m) 39,00 29,50 I D TÜV Rheinland : Typ standardowy Szerokość poprzeczki promocyjna , ,00 209, , ,00 242, , ,00 272, Model IP-67 Opis promocyjna 05CZA624 Przewód sygnałowy z przyciskiem Data (1 m) 65,00 50,00 05CZA625 Przewód sygnałowy z przyciskiem Data (2 m) 74,00 57,00 Model IP-67 Szerokość poprzeczki promocyjna , ,00 255, , ,00 277,00 9

10 Średnicówki Trójpunktowa średnicówka mikrometryczna DIGIMATIC-Holtest , aadin aadostawa w kasecie drewnianej aapowierzchnia pomiarowa pokryta tytanem, stożek i punkty styku z węglika spiekanego aaz wyjściem danych aawysokość cyfr wyświetlacza 7,5 aaprogramowanie wyboru wstępnego 2 różne wartości Zdjęcie: Opis promocyjna 05CZA662 Przewód sygnałowy (1 m) 68,00 52,00 05CZA663 Przewód sygnałowy (2 m) 77,00 59,00 zestawu Skład nr przyrządu Pierścień Ø promocyjna / / / , , / / / , , / / / , , / / , , / / , ,00 ABSOLUTE BOREMATIC trójpunktowa średnicówka mikrometryczna zestawu Średnicówka czujnikowa , Zdjęcie: Indywidualne zakresy pomiarowe aadostawa w kasecie drewnianej aapowierzchnia pomiarowa pokryta tytanem, stożek i punkty styku z węglika spiekanego aaz wyjściem danych Graficzne przedstawienie tolerancji (moduł 2) Opis promocyjna Przewód sygnałowy (1 m) 42,50 32, Przewód sygnałowy (2 m) 52,00 39,50 Pierścień Ø promocyjna , , 16 20, / , , , , 30 40, / , , , , 62 75, 75 88, / , , , Dobrze posortowany zestaw do efektywnych zastosowań. aazawiera czujnik cyfrowy B (z wyjściem danych) aazestaw w praktycznym etui z tworzywa sztucznego aastałe końcówki pomiarowe ze stali aaruchome końcówki z kulką z węglika spiekanego Rozdzielczość promocyjna , ,00 585,00 TM Numer patentu patrz strona 24 10

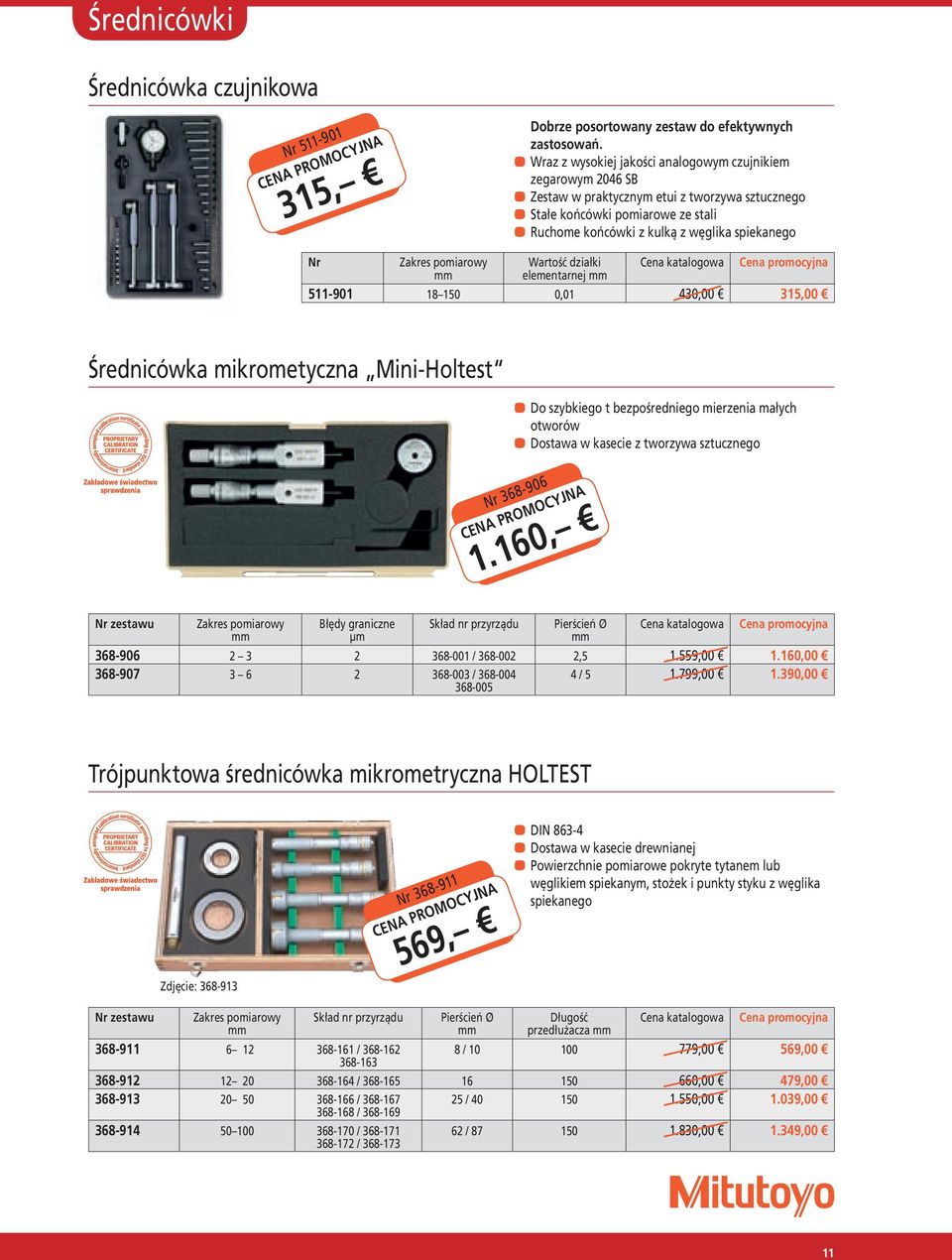

11 Średnicówki Średnicówka czujnikowa , Dobrze posortowany zestaw do efektywnych zastosowań. aawraz z wysokiej jakości analogowym czujnikiem zegarowym 2046 SB aazestaw w praktycznym etui z tworzywa sztucznego aastałe końcówki pomiarowe ze stali aaruchome końcówki z kulką z węglika spiekanego Wartość działki promocyjna elementarnej ,01 430,00 315,00 Średnicówka mikrometyczna Mini-Holtest aado szybkiego t bezpośredniego mierzenia małych otworów aadostawa w kasecie z tworzywa sztucznego , zestawu Skład nr przyrządu Pierścień Ø promocyjna µm / , , , / / , ,00 Trójpunktowa średnicówka mikrometryczna HOLTEST Zdjęcie: , aadin aadostawa w kasecie drewnianej aapowierzchnie pomiarowe pokryte tytanem lub węglikiem spiekanym, stożek i punkty styku z węglika spiekanego zestawu Skład nr przyrządu / Pierścień Ø Długość promocyjna przedłużacza 8 / ,00 569, / ,00 479, / / , , / / / / , ,00 11

12 System radiowy U-WAVE System radiowy celem bezprzewodowego przenoszenia danych do PC do ok. 20 m Teraz gwarancja jakości Mitutoyo stała się jeszcze bardziej komfortowa: dzięki U- WAVE, systemowi bezprzewodowego przenoszenia danych, od przyrządu pomiarowego bezpośrednio do komputera za pomocą protokołu DIGIMATIC. Import danych pomiarowych możliwy jest nie tylko do standardowych programów takich jak Excel czy WordPad, lecz także do różnych programów statystycznych jak np Mitutoyo MeasurLink. Urządzenie U-WAVE może pracować w ekstremalnych warunkach przemysłowych: Bateria litowa CR 2032 może obsłużyć około transmisji danych. Połączenie U-WAVE-T- Nadajnik Przyrządy pomiarowe podłączane są do nadajnika U-WAVE za pomocą krótkiej wtyczki. Można wybierać spośród 7 rodzajów wtyczek od A do G pasujących do odpowiednich przyrządów. Długość wtyczki: 160 Przykład na zastosowanie przycisku G Przycisk do mocowania wtyczki znajduje się w dostawie Standardowy program U-WAVEPAK- Oprogramowanie instalacyjne Odbiornik U-WAVE-R A B C D E F Element mocujący do ściany Model Opis 02AZD790A A Model z wysokim stopniem zabezpieczenia IP z przyciskiem Data 02AZD790B B Model z wysokim stopniem zabezpieczenia IP z przyciskiem Data 02AZD790C C Z przyciskiem Data 02AZD790D D 10-cio pinowy prosty model 02AZD790E E 6-cio pinowy model okrągły 02AZD790F F Model prosty 02AZD790G G Czujnik z wysokim zabezpieczeniem IP 02AZD790A 85,50 02AZD790B 85,50 02AZD790C 80,00 02AZD790D 75,00 02AZD790E 75,00 02AZD790F 75,00 02AZD790G 80,00 Rabat ilościowy 1 5 sztuk Rabat ilościowy 6 10 sztuk Rabat ilościowy od 11 sztuk 70,00 65,00 60,00 Podłączenie do przyrządu pomiarowego Z wyjściem danych DIGIMATIC U-Wave może być podłączone do przyrządu pomiarowego za pomocą wyjścia danych DIGI- MATIC. DIGIMATIC jest formatem danych opracowanym przez Mitutoyo. Złącze DIGIMATIC może łączyć wszystkie przyrządy niezależnie od ich wieku. Należy jednakże zwrócić uwagę na to, że przy starszych modelach przyrządów wyżej wymienione wtyczki mogą być z nimi niekompatybilne Przykłady ABS DIGIMATIC Czujnik ID-N 02AZD790G Czujnik DIGIMATIC ID-H 02AZD790D Mikrometr Quick 02AZD790E Wysokościomierz i przyrząd do trasowania DIGIMATIC 02AZD790F Super Suwmiarki 02AZD790A QuantuMike 02AZD790B ABS DIGIMATIC Suwmiarki 02AZD790C 12

13 System radiowy Wskazana wartość z przyrządu przekazywana jest za pomocą przycisku wprowadzania danych do aktywnej komórki w Excelu i tam też potwierdzana. Można ustawiać kierunek, w którym przesuwany będzie znacznik (góra, dół, prawo, lewo). Oprócz tego z pomocą wirtualnego napędu dane mogą być wczytywane także do programów, które wpierane będą przez złącze RS-232 C. Nadajnik U-WAVE-T- Kabel podłączeniowy Nadajnik U-WAVE-T Odległość transmisji ok. 20 m Przyrząd z wyjściem Digimatic Odbiornik U-WAVE-R Nadajnik U-WAVE-T Nadajnik U-WAVE-T przesyła dane pomiarowe do odbiornika U-WAVE-R. Można wybierać pomiędzy modelem z zabezpieczeniem IP-67 a modelem z brzęczykiem. Odwzorowanie oryginalnej wielkości Wyjścia w modelu z brzęczykiem gwarantują dobrą słyszalność sygnału Dane techniczne odbiornika U-WAVE-R Zasilanie Liczba odbiorników, które można podłączyć do jednego komputera Możliwa liczba podłączenia nadajników U-WAVE-T Wymiary zewnętrzne Waga Oprogramowanie USB do 16 do x 80 x 31,6 130 g U-WavePak Dane techniczne nadajnika U-WAVE-T 02AZD730D 02AZD880D Rodzaj ochrony IP-67 Wskaźnik wyjścia danych Dioda LED Brzęczyk i dioda LED Żywotność baterii ok transmisji Wymiary zewnętrzne 44 x 29,6 x 18,5 Częstotliwość transmisji Pasmo 2,46 GHz, 15 kanałów, 2,405-2,475 GHz Waga 23 g Model Odbiornik U-WAVE-R promocyjna 02AZD810D 290,00 225,00 Model Nadajnik U-WAVE-T Nadajnik U-WAVE-T (Model IP-67) (model z brzęczykiem) 02AZD730D 02AZD880D 02AZD730D 145,00 02AZD880D 145,00 Rabat ilościowy 1 5 sztuk Rabat ilościowy 6 10 sztuk Rabat ilościowy od 11 sztuk 120,00 115,00 110,00 13

14 Suwmiarki / Mikrometry kabłąkowe Suwmiarka zegarowa z prowadnicą pokrytą tytanem , Odporna na zużycie i lekko pracująca suwmiarka zegarowa. aałatwy odczyt z matowo chromowanej podziałki aawszystkie komponenty ze stali nierdzewnej aaprowadnica pokryta tytanem Suwmiarka analogowa Wartość działki elementarnej Głębokościomierz promocyjna ,02 0,03 płaski 83,50 60, ,01 0,02 płaski 98,00 70, * ,01 0,02 płaski 98,00 70,00 * bez rolki napędowej ,50 Odporne na zużycie suwmiarki z możliwością kombinacji pomiarów z zewnątrz, wewnątrz, wysokości i głębokości. aaprowadnica i suwak z nierdzewnej, hartowanej stali aałatwy odczyt z matowo chromowanej podziałki Wartość noniusza / cal Uwagi promocyjna ,05 / 1/128 DIN 862 Śruba zaciskowa u góry 26,50 20, ,05 / 1/128 DIN 862 Śruba zaciskowa u góry 65,50 49, ,05 / 1/128 DIN 862 Zacisk 30,50 23,50 Analogowy mikrometr kabłąkowy , Mikrometr kabłąkowy ze sprzęgłem. aaz fabrycznym certyfikatem kontroli aastały nacisk pomiarowy dzięki odpowiedniemu sprzegłu aado obsługi jedną ręką i obsługi w uchwycie Obsługa w uchwycie Obsługa jedną ręką Wartość działki elementarnej μm * Zestaw zawiera 6 nasadek w 3 kolorach (po 2 sztuki: niebieską, żółtą i czerwoną) Np w celu identyfikacji okresu kalibracyjnego promocyjna , ,00 35, , ,00 52, , ,40 48, , ,60 78, S* , ,00 86, S* , ,00 122,00 14

15 Mikrometry kabłąkowe Analogowy mikrometr kabłąkowy , Mikrometr kabłąkowy w stabilnym wykonaniu. aabęben i tuleja matowo chromowane Wartość działki elementarnej promocyjna ,01 DIN ,00 32, ,01 DIN ,00 48,00 Analogowy mikrometr kabłąkowy , zakres pomiarowy do 50 Wykonanie warsztatowe lekkie aabęben i tuleja matowo chromowane Wartość działki elementarnej Mikrometry zewnętrzne z licznikiem promocyjna ,01 DIN ,50 29, ,01 DIN ,50 42, ,01 DIN ,00 299, , Mikrometr zewnętrzny z licznikiem. aado bezpośredniego i szybkiego odczytu Wartość działki Rozdzielczość promocyjna elementarnej Zählwerk ,01 0,01 DIN ,50 79,00 Podstawa z uchwytem dla mikrometru M 28, Wolne ręce do uruchomienia mikrometru i ustawienia detalu aaużywana na stanowiskach produkcyjnych i kontrolnych przy pomiarach seryjnych Uwagi promocyjna M Stosowana do mikrometrów o zakresie pomiarowym do ,00 36,00 Korpus odlewany, z ruchomymi szczękami M Stosowana do mikrometrów o zakresie pomiarowym do 50. Stały kąt ,00 28,00 15

16 Czujniki dźwigniowo- zębate / Statywy Fühlhebelmessgerät Wykonanie uniwersalne i poziome do różnych zadańpomiarowych. aapomiar w dwu kierunkach bez potrzeby przełączania aaobrotowy pierścień zewnętrzny do zerowania aaprecyzyjne ułożyskowanie z kamieni szlachetnych aawraz z uchwytem mocującym ( x 8 ) E 58, GE E E E E Zakres pomiarowy Skala Wartość działki elementarnej fe µm fges µm fu µm Nacisk pomiarowy N Końcówki pomiarowe Ø E 0, , ,3 Węglik spiekany E 0, , ,3 Węglik spiekany GE 0, , ,3 Węglik spiekany E 1, , ,2 Węglik spiekany E 0, , ,3 Węglik spiekany E 0, , ,3 Węglik spiekany 21CZA036 promocyjna 72,50 58,00 86,50 62,00 335,00 239,00 115,00 86,00 92,00 69,00 125,00 93, Zestaw składa się z E i statywu magnetycznego ,50 85,00 Kulką rubinową 21CZA201 = 20,00 Statyw magnetyczny 7011 SN 53, SN W celu pewnego mocowania czujników zegarowych, dźwigniowo- zębatych itd. aaz pryzmą aaz precyzyjną regulacją aa600 N przy pionowo działającej sile zrywania aa7019 B z zacisk hydrauliczny 7019 B Zasięg Całkowita wysokość Precyzyjne ustawienie Otwór do mocowania trzpienia promocyjna 7010 SN ca Ø 9,5 / 8 poprzez tuleję 68,00 48, SN ca Ø 9,5 / 8 poprzez tuleję 75,50 53, B ca Ø 8 160,00 115,00 16

17 Czujniki zegarowe Analogowe czujniki zegarowe Ø SB 2046 SB 23, 2052 SB SB-10 Przyrzady o kompaktowej i wyjątkowo wytrzymałej budowie. aaduża, łatwa do odczytywania podziałka aaznaczniki tolerancji i licznik obrotów aanowo opracowane mocowanie dźwigni podnoszącej na bazie przesuwnego mechanizmu aaszkło odporne na zarysowania Opis 21AZB149 Dźwignia podnosząca 4,30 Zakres pomiarowy Skala Wartość działki elementarnej Pierścień zewnętrzny f e µm f ges µm f u µm Nacisk pomiarowy promocyjna Ø max. N 2046 S** (100 0) 0, ,4 28,50 23, SB* (100 0) 0, ,4 28,50 23, S-19** (100 0) 0, ,5 96,00 70, SB-19* (100 0) 0, ,5 96,00 70, S-10** , ,5 77,50 57, SB-10* , ,5 77,50 57,00 * ścianka tylna płaska ** z uchem Analogowe czujniki zegarowe Ø SB 33,50 Zakres pomiarowy Skala Wartość działki elementarnej Pierścień zewnętrzny Ø f e µm Czujnik, który wykluczy błąd odczytu, jaki występuje przy czujnikach z bieżącym odczytem. aabardzo lekki aasolidnej konstrukcji aaz zabezpieczeniem przed kurzem f ges µm f u µm Nacisk pomiarowy max. N promocyjna 1044 S** (100 0) 0, ,4 44,80 33, SB* (100 0) 0, ,4 44,80 33,50 * ścianka tylna płaska ** z uchem Czujnik z jednym obrotem wskazówki Skala Wartość działki elementarnej Pierścień zewnętrzny Ø fe µm fges µm µm fu Nacisk pomiarowy max. N , promocyjna , , ,4 57,50 40, , , ,4 49,00 34,00 17

18 Kalibracja, kontrola i ustawianie Zestaw do sprawdzania suwmiarek , Do kontroli błędów granicznych suwmiarek według DIN lub VDI / VDE / DGQ2618. aazakładowe świadectwo sprawdzenia płytek wzorcowych aawyśmienita jakość płytek wzorcowych aanumer identyfikacyjny na każdej płytce wzorcowej i pierścieniu wzorcowym aadostawa w wysokiej jakości drewnianej skrzynce Klasa Wymiary nominalne Pierścień Materiał promocyjna tolerancji ,0, 41,3 i 131,4 Ø 4 i 25 Stal 694,00 499,00 Zestaw do sprawdzania mikrometrów , Klasa tolerancji Wymiary nominalne ,5 / 5,1 / 7,7 / 10,3 / 12,9 / 15,0 / 17,6 / 20,2 / 22,8 i 25,0 Zestaw stalowych płytek wzorcowych z płytką interferencyjną do ustawiania i sprawdzania mikrometrów według DIN 863. aazakładowe świadectwo sprawdzenia aawyśmienita jakość płytek wzorcowych aanumer identyfikacyjny na każdej płytce wzorcowej aadostawa w wysokiej jakości drewnianej skrzynce Ilość w zestawie promocyjna ,00 299,00 Uchwyt do płytek wzorcowych Zdjecie z wyposażeniem specjalnym: płytkami wzorcowymi, mikrometrem i płytką interferencyjną. Zestaw płytek wzorcowych stalowych , , Ilość w zestawie Uchwyt do płytek wzorcowych do kontroli mikrometrów. aa(wyposażenie do ) promocyjna ,00 390,00 Stal wysokogatunkowa aanajwyższa jakość płytek wzorcowych aanumer identyfikacyjny na każdej płytce wzorcowej aadostawa w wysokiej jakości drewnianej skrzynce Klasa kalibracji / tolerancji promocyjna sztuk , , sztuk , , sztuk , , sztuk ,00 769, sztuk 1 676,00 499,00 18

19 Kalibracja, kontrola i ustawianie Kombinacja- zestaw płytek wzorcowych N , Wysokiej jakości zestaw płytek wzorcowych stalowo-ceramicznych aainteligentne zestawienie, w którym często stosowane płytki stalowe zastąpiono płytkami ceramicznymi aanajwyższa jakość płytek wzorcowych aanumer identyfikacyjny na każdej płytce wzorcowej aadostawa w wysokiej jakości drewnianej skrzynce aaduża trwałość ceramicznych płytek wzorcowych dzięki wysokiej odporności na ścieranie. aaw porównaniu ze stalą wartości są 10-krotnie lepsze, a z węglikiem spiekanym 3-krotnie. płytki wzorcowe ceramiczne wymiar nominalny: 1; 1,5; 2; 3; 4; 5; 10 i 20 Ilość Klasa kalibracji / promocyjna w zestawie tolerancji N sztuk , ,00 płytki wzorcowe ceramiczne wymiar nominalny: 0,5; 1,0; 1,1; 1,2; 1,3; 1,4; 1,5; 2,0; 3,0; 4,0; 5,0; 10; 20 i , Ilość Klasa kalibracji / promocyjna w zestawie tolerancji sztuk , ,00 Płytki wzorcowe ceramiczne , Zestaw płytek wzorcowych ceramicznych. aa10 x wyższa odporność na ścieranie niż płytki stalowe aaprawie nie ulegają korozji aanie ulegają procesowi starzenia się aanie magnesują się aanumer identyfikacyjny na każdej pojedynczej płytce aadostawa w kasecie z wysokogatunkowego drewna Ilość w zestawie Klasa kalibracji / tolerancji promocyjna sztuk , , sztuk , ,00 19

20 Wysokościomierz Wysokościomierze i przyrządy do trasowania Solidna budowa kolumnowa. aaz lub bez możliwością podłączenia do czujnika elektronicznego aaz wyjściem danych aamożliwe ustawienie pozycji zerowej w każdej dowolnej pozycji po naciśnięciu przycisku aawartości wyboru wstępnego (PRESET) mogą być ustawiane i anulowane , Zakres pomiarowy Rozdzielczość (do wyboru) Masa kg promocyjna z wyjściem danych ,01 / 0,005 0,02 6,5 745,00 559, ,01 / 0,005 0,05 10, ,00 769,00 z czujnikiem elektronicznym i wyjściem danych ,01 / 0,005 0,02 7,5 999,00 749, ,01 / 0,005 0,04 10, ,00 929,00 Opis promocyjna Przewód sygnałowy (1 m) 25, Przewód sygnałowy (2 m) 30, Czujnik elektroniczny 429,00 320,00 Czujnik elektroniczny QM-Height cyfrowa technika wysokościowa z jednoznacznym wskazaniem tolerancji aawyświetlacz zmieniający kolory z czerwonego na zielony sygnalizuje jednoznacznie, czy mierzone wartości mieszczą się w granicach tolerancji aaz wbudowanym komputerem w celu gromadzenia aż do dziesięciu wyników pomiarowych aanieograniczona prędkość przesuwu i absolutny punkt referencyjny dzięki systemowi A Mitutoyo aaniezależny od sieci wbudowany akumulator (Posuw) Prostopadłość μm promocyjna , ,00 Numer patentu patrz strona 24 Wyposażenie standardowe Końcówka kulista Ø 5 z uchwytem Blok kalibracyjny Baterie 4 x LR6 Uchwyt patrz katalog , Zdjęcie: NG GO Pomiar średnicy Pomiar wysokości 20

21 Wysokościomierz Wysokościomierz i przyrząd do trasowania DIGIMATIC-HDS Wytrzymały wysokościomierz i przyrząd do trasowania. aaz wyjściem danych aaustawienie pozycji zerowej poprzez naciśnięcie przycisku w każdej dowolnej pozycji aażywotność baterii h aawysokość cyfr wyświetlacza 10 i i tym samym łatwy odczyt , Rozdzielczość Opis Przewód sygnałowy (1 m) 25, Przewód sygnałowy (2 m) 30,50 Masa kg promocyjna ,01 0,04 4,6 535,00 345, ,01 0,06 6,4 920,00 595,00 Twardościomierz Twardościomierz Durotwin dla Rockwell / Super Rockwell Solidny i prosty w obsłudze manualny twardościomierz. aazastosowanie jako Rockwell i Super Rockwell (skala N, T) Wyposażenie standardowe aawgłębnik diamentowy aawęglik spiekany -wgłębnik 1 16 aapłaski stolik Ø 64 aakowadełko V Ø 41, otwór 25 aa2 x Płytka kontrolna R Wyświetlacz analogowe Wartość działki elem / 0,5 HR (Rockwell) Rozdzielczość 1 HR (Super Rockwell) Rockwell / Super Rockwell Obciążenie wstępne (N) 98,07 / 29,42 Obciążenie (N) Rockwell: 588,4; 980,7; 1471 Super Rockwell 147,1; 294,2; 441,3 Masa 44 kg Max. wysokość detalu 105 (z pokrywą wrzeciona) / 170 (bez pokrywy wrzeciona) Max. głębokość detalu 150 od środka wgłębnika diamentowego Model R 3.490, Durotwin Analogowy / R Rockwell Skale A D C Wgłębnik diamentowy Skale F B G Węglik spiekany -wgłębnik 1 16 Skale H E K* Węglik spiekany -wgłębnik 1 8 Super Rockwell Skale 15N 30N 45N (skala N, T) Wgłębnik diamentowy Skale 15T 30T 45T Węglik spiekany -wgłębnik 1 16 * poprzez wyposażenie specjalne Zdjęcie: Durotwin R Model promocyjna R Durotwin 4.300, ,00 TM Numer patentu patrz strona 24 Opis 56AAJ082 Węglik spiekany -wgłębnik ,00 21

22 Linear Scale Zestaw podstawowy cyfrowego systemu pomiaru długości dozbrajającego obrabiarki: Linear Scale AT-715 i wskaźnik KA Oferta zawiera Linear-Scale do max Zestaw 1 850, Wskaźnik KA -2 osie + 2 liniały pomiarowe o max. zakresie przesuwu 2000 Zestaw podstawowy dla obrabiarek dla 2 lub 3 osi. aawielofunkcyjny wskaźnik KA dla dwu lub trzech osi aalinear Scale: liniały pomiarowe A Typ AT-715 dla całkowitego zakresu przesuwu max bądź max aawłącznie z zestawem montażowym i kablem połączeniowym Oś X Oś Y Zestaw , Przykład Zestaw 1 Wskaźnik KA -3 osie + 3 liniały pomiarowe o max. zakresie przesuwu 3000 Przykład Zestaw 2 1 x Liniał pomiarowy x Liniał pomiarowy x Liniał pomiarowy x Wskaźnik KA 3 osi 1.804,00 promocyjna 1.180,00 Przykład Zestaw 2 Oś Y Oś Z Oś X Zestaw podstawowy cyfrowego systemu pomiaru długości dozbrajającego obrabiarki: Linear Scale AT-715 i wskaźnik KA Seria 174 Wskaźnik KA Prosty w obsłudze, wielofunkcyjny przyrząd wskaźnikowy D D Funkcje np.: aaobwód okręgu aa zdążanie do zera aaspecyfikacja narzędzia aasumowanie 2 osi Osie Wymiary (szer. x wys. x gł.) Masa kg promocyjna D x 167 x 80 1,1 455,00 340, D x 167 x 80 1,2 555,00 415,00 Dane techniczne Rozdzielczość: 0,005 ; 0,001 Wyświetlacz: 7 cyfr, znak ( ) 22
