1 Suwmiarki Suwmiarki Absolute Digimatic Strona 179 Suwmiarki analogowe Strona 193 Suwmiarki specjalne Strona 201 Wyposażenie suwmiarek Strona

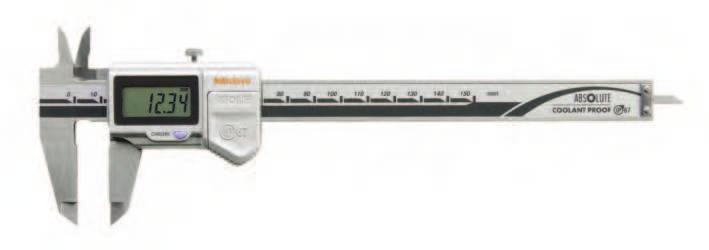

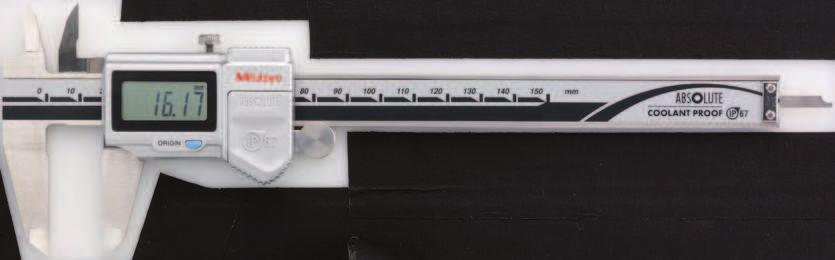

2 Suwmiarka ABSOLUTE Digimatic IP67 Funkcje Seria 500 Auto wyłączanie (po 20 min. bezczynności) Maks. prędkość Czas życia baterii Wyświetlacz 200 mm : ±0,02 mm > 200 mm : ±0,03 mm (z wyłączeniem błędu Nieograniczona około godzin (150 mm, 200 mm) godzin (300 mm) LCD, wysokość znaków 7,5 mm (150, 200 mm) 10,2 mm (300 mm) W etui, z 1 baterią Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Poprzeczka 75 mm do pomiaru Poprzeczka 100 mm do pomiaru Poprzeczka 125 mm do pomiaru dla modeli do 300 mm Opis Prowadnica 150 i 200 mm lub 300 mm Seria 500 Suwmiarki o mocnej konstrukcji umożliwia wykonywanie wiarygodnych pomiarów w różnorodnych sytuacjach. Suwmiarki ABSOLUTE Digimatic IP67 posiadają następujące zalety System ABSOLUTE zapewnia wiarygodne pomiary. Charakteryzuje się doskonałą odpornością na wnikanie wody i pyłu (klasa ochronności IP67), dzięki czemu można jej używać przy obróbce detali, gdzie może dochodzić do zachlapania chłodziwem. Wyjątkowo odporna na działanie chłodziw i smarów Bez rolki dojazdowej L a b c d Waga Głębokościomierz Wyjście [g] Płaski , Ø 1,9 mm , Płaski , Płaski , Płaski , Płaski ,5 21, Płaski ,5 21, Z rolką dojazdową L a b c d Waga Głębokościomierz Wyjście [g] Płaski , Płaski , Ø 1,9 mm , Płaski , Płaski , Płaski ,5 21, Płaski ,5 21,

3 Suwmiarka ABSOLUTE Digimatic IP 67 o węglikowych powierzchniach pomiarowych Seria 500 Suwmiarki o solidnej konstrukcji, w których powierzchnie pomiarowe szczęk wykonane są z węglika spiekanego, dając możliwość wykonywania wiarygodnych pomiarów w różnorodnych sytuacjach. Suwmiarka ABSOLUTE Digimatic IP67 z węglikowymi powierzchniami pomiarowymi oferuje następujące korzyści: System ABSOLUTE zapewnia wiarygodne warunki pomiaru. Doskonała odporność przed wnikaniem pyłu i wody (klasa ochronności IP65) umożliwiająca stosowanie tego produktu przy maszynach obróbczych, gdzie może dochodzić do zachlapania chłodziwem. Zgodna z IEC 60529, pyłoszczelna i zdolna wytrzymać pełne, krótkotrwałe zanurzenie w wodzie bez uszkodzenia. Wyjątkowo odporna na działanie chłodziw i smarów. Wyjątkowo długi czas życia baterii. Węglikowe powierzchnie pom. szczęk do pomiarów zewnętrznych i wewnętrznych L a b c d Waga Wyjście Rolka dojazdowa [g] , , , , Funkcje Seria 500 Auto wyłączanie (po 20 min. bezczynności) 200 mm : ±0,02 mm > 200 mm : ±0,03 mm (z wyłączeniem błędu Maks. prędkość Nieograniczona Głębokościomierz płaski Czas życia baterii około godzin Wyświetlacz LCD, wysokość znaków 7,5 mm W etui, 1 bateria w zestawie Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Poprzeczka 75 mm do pomiaru Poprzeczka 100 mm do pomiaru Poprzeczka 125 mm do pomiaru dla modeli do 300 mm Opis Węglikowe powierzchnie pomiarowe szczęk do pomiarów zewnętrznych L a b c d Waga Wyjście Rolka dojazdowa [g] , , Powierzchnie pomiarowe szczęk z węglika spiekanego 180

4 Suwmiarka ABSOLUTE AOS Digimatic Funkcje Seria 500 ZERO / ABS przełączane ON/OFF Maks. prędkość Czas życia baterii Wyświetlacz 200 mm/8" : ±0,02 mm > 200 mm/8" : ±0,03 mm (z wyłączeniem błędu Nieograniczona około godzin LCD, wysokość znaków 9 mm W etui, 1 bateria w zestawie Opis Kabel Digimatic z przyciskiem (1 m) Kabel Digimatic z przyciskiem (2 m) 02AZD790C Kabel U-WAVE z przyciskiem 06ADV380C Kabel USB Input Tool Direct z przyciskiem (2 m) Moduł podtrzymywania odczytu Poprzeczka 75 mm do pomiaru Poprzeczka 100 mm do pomiaru Poprzeczka 125 mm do pomiaru dla modeli do 300 mm Opis Seria 500 Zapewniające wiarygodne pomiary suwmiarki Digimatic posiadają następujące zalety: Teraz wyposażone w indukcyjny enkoder AOS (Advanced Onsite Sensor), taki sam jak w najlepszych suwmiarkach ABS odpornych na działanie chłodziwa. Dzięki zastosowaniu wykorzystującego indukcję elektromagnetyczną enkoder ABS suwmiarki te mogą być używane bez troszczenia się o zamieszczenie powierzchni liniału podczas pomiaru. Brud (woda, olej itp.) na powierzchni liniału nie wpływa na sygnał detektora. (Z wyjątkiem modelu 300mm). Suwak zapewnia gładki posuw, stabilne i wygodne użytkowanie. Wysokość znaków: 9mm (zmniejszenie zmęczenia wzroku dzięki wysokiemu kontrastowi wyświetlacza LCD) Liniał ABS (ABSOLUTE) nie wymaga zerowania po włączeniu zasilania oraz nie ma ograniczeń co do szybkości posuwu. Niezwykle długi czas życia baterii Bez rolki dojazdowej L a b c d Waga Głębokościomierz Wyjście [g] Ø 1,9 mm , Ø 1,9 mm , Ø 1,9 mm , Ø 1,9 mm , Płaski , Płaski , Płaski , Płaski , Płaski , Okrągły omierz Z rolką dojazdową L a b c d Waga Głębokościomierz Wyjście [g] Ø 1,9 mm , Płaski , Ø 1,9 mm , Płaski , Płaski , Zeskanuj kod QR swoim urządzeniem mobilnym i oglądaj na kanale YouTube filmy z naszymi produktami. a C b d L 181

5 Suwmiarka ABSOLUTE AOS o szczękach węglikowych Seria 500 Zapewniające wiarygodne pomiary suwmiarki Digimatic o węglikowych powierzchniach szczęk posiadają następujące zalety: Dzięki zastosowaniu wykorzystującego indukcję elektromagnetyczną enkoder ABS suwmiarki te mogą być używane bez troszczenia się o zamieszczenie powierzchni liniału podczas pomiaru. Brud (woda, olej itp.) na powierzchni liniału nie wpływa na sygnał detektora. Suwak zapewnia gładki posuw, stabilne i wygodne użytkowanie. Wysokość znaków: 9mm (zmniejszenie zmęczenia wzroku dzięki LCD o wysokim kontraście). Liniał ABS (ABSOLUTE) nie wymaga zerowania po włączeniu zasilania oraz nie ma ograniczeń co do szybkości posuwu. Niezwykle długi czas życia baterii. Szczęki węglikowe do pomiarów zewnętrznych/wewnętrznych L a b c d Waga Wyjście Rolka dojazdowa [g] , , , , Końce szczęk z węglika spiekanego, do pomiarów zewnętrznych L a b c d Waga Wyjście Rolka dojazdowa [g] , , , , Funkcje Seria 500 ZERO / ABS przełączane ON/OFF Głębokościomierz Maks. prędkość Czas życia baterii Wyświetlacz 200 mm : ±0,02 mm > 200 mm : ±0,03 mm (z wyłączeniem błędu Nieograniczona około godzin LCD, wysokość znaków 9 mm W etui, z 1 baterią Opis Kabel Digimatic z przyciskiem (1 m) Kabel Digimatic z przyciskiem (2 m) 02AZD790C Kabel U-WAVE z przyciskiem 06ADV380C Kabel USB Input Tool Direct z przyciskiem (2 m) Moduł podtrzymywania odczytu Poprzeczka 75 mm do pomiaru Poprzeczka 100 mm do pomiaru Poprzeczka 125 mm do pomiaru dla modeli do 300 mm Opis L a d C b Powierzchnie pomiarowe szczęk z węglika spiekanego

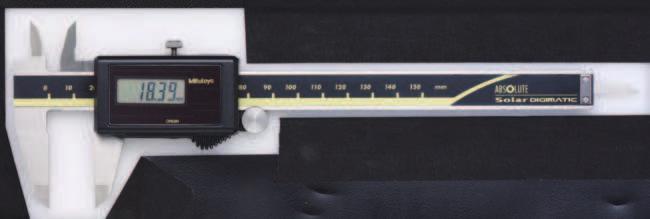

6 Suwmiarka Digimatic ABSOLUTE IP67 z ogniwem słonecznym Funkcje Seria 500 Maks. prędkość Zasilanie Wyświetlacz ±0,02 mm (z wyłączeniem błędu Nieograniczona Ogniwo słoneczne LCD, wysokość znaków 7,5 mm W etui Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Poprzeczka 75 mm do pomiaru Poprzeczka 100 mm do pomiaru Seria 500 Zasilana ogniwem słonecznym suwmiarka "SuperCaliper" Digimatic z systemem ABSOLUTE to model wytrzymały i wysokiej klasy. Suwmiarka ABSOLUTE Digimatic Solar IP67 posiada następujące cechy: Model o wysokiej funkcjonalności. Przyjazna środowisku naturalnemu suwmiarka SuperCaliper z systemem ABSOLUTE zasilana wyłącznie ogniwem słonecznym. Działa już przy oświetleniu zewnętrznym 60 luxów. Dzięki zastosowaniu super kondensatorów pomiary możliwe są nawet jeśli natężenie oświetlenia tymczasowo spadnie poniżej 60 luksów. Doskonała odporność na wnikanie pyłu i wody (klasa ochronności IP67) umożliwiająca stosowanie tego produktu przy maszynach obróbczych, gdzie może dochodzić do zachlapania chłodziwem Bez rolki dojazdowej L a b c d Waga Głębokościomierz Wyjście [g] Płaski , Ø 1,9 mm , Płaski , Płaski , Płaski , Z rolką dojazdową L a b c d Waga Głębokościomierz Wyjście [g] Płaski , Płaski , Płaski , Płaski ,

7 Suwmiarka ABSOLUTE Digimatic z ogniwem słonecznym Seria 500 Standardowa suwmiarka Digimatic zasilana ogniwem słonecznym zapewniająca wiarygodne wyniki pomiarów Ogniwo słoneczne umożliwia działanie przyrządu przy oświetleniu o natężeniu zaledwie 60 luksów Funkcje Seria 500 Maks. prędkość Zasilanie Wyświetlacz ±0,02 mm (z wyłączeniem błędu Nieograniczona Ogniwo słoneczne LCD, wysokość znaków 7,5 mm W etui Opis Kabel Digimatic z przyciskiem (1 m) Kabel Digimatic z przyciskiem (2 m) 02AZD790C Kabel U-WAVE z przyciskiem 06ADV380C Kabel USB Input Tool Direct z przyciskiem (2 m) Moduł podtrzymywania odczytu Poprzeczka 75 mm do pomiaru Poprzeczka 100 mm do pomiaru Bez rolki dojazdowej L a b c Waga Głębokościomierz Wyjście [g] Płaski , Płaski Z rolką dojazdową L a b c Waga Głębokościomierz Wyjście [g] Ø 1,9 mm , Ø 1,9 mm , Płaski , Płaski , Płaski Płaski

8 Suwmiarka ABSOLUTE Digimatic o dużym zakresie pomiarowym Funkcje Seria 500 ZERO / ABS przełączane ON/OFF Wyjście Maks. prędkość Czas życia baterii Wyświetlacz 600 mm/24" : ±0,05 mm 1000 mm/40" : ±0,07 mm (z wyłączeniem błędu Nieograniczona około godzin LCD, wysokość znaków 10 mm W etui, bateria w zestawie Opis Kabel Digimatic z przyciskiem (1 m) Kabel Digimatic z przyciskiem (2 m) 02AZD790C Kabel U-WAVE z przyciskiem 06ADV380C Kabel USB Input Tool Direct z przyciskiem (2 m) Moduł podtrzymywania odczytu Seria 500 Standardowy model suwmiarki Digimatic o dużym zakresie pomiarowym. Solidna, sztywna konstrukcja do dużych wymiarów. System ABSOLUTE zapewnia wiarygodne wyniki pomiarów L a b c d Waga [g] Opis 185

9 Suwmiarka ABSOLUTE Digimatic o szczękach półwałkowych Seria 550 Seria 550 Suwmiarka Digimatic z półwałkowymi końcówkami szczęk. Zaokrąglone powierzchnie pomiarowe umożliwiają pomiary wewnętrzne. System ABSOLUTE zapewnia wiarygodne wyniki pomiarów. 200/300 mm Funkcje OFFSET* ON/OFF Auto wyłączanie (po 20 min. bezczynności) Wyjście PRESET do: L a b c Waga Pomiar wewn. od Uwagi [g] ±0,03 10 mm IP ±0,04 10 mm IP L a b c Waga Pomiar wewn. od [g] ±0,05 20 mm ±0,05 20 mm ±0,07 20 mm Patrz tabele (z wyłączeniem błędu Maks. prędkość Nieograniczona Czas życia baterii około 3 lata (200 mm), 1 rok (300 mm), 3,5 roku (>300 mm) Wyświetlacz LCD, wysokość znaków 7,5 mm (200 mm) 10,2 mm (300 mm) 10 mm (> 300 mm) W etui, 1 bateria w zestawie Opis Kabel Digimatic z przyciskiem (1 m) Kabel Digimatic z przyciskiem (2 m) 02AZD790C Kabel U-WAVE z przyciskiem 06ADV380C Kabel USB Input Tool Direct z przyciskiem (2 m) Moduł podtrzymywania odczytu Wyposażenie opcjonalne modeli IP67 Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Opis Zaokrąglone powierzchnie szczęk do pomiarów wewnętrznych *10 mm 186

10 Suwmiarka ABSOLUTE Digimatic o szczękach półwałkowych i standardowych Seria 551 Seria 551 Funkcje OFFSET* ON/OFF Auto wyłączanie (po 20 min. bezczynności) Wyjście PRESET do: Suwmiarka Digimatic z półwałkowymi i standardowymi końcówkami szczęk, posiadająca następujące cechy: Nożowe powierzchnie pomiarowe do pomiarów zewnętrznych. Zaokrąglone powierzchnie pomiarowe do pomiarów wewnętrznych. System ABSOLUTE zapewnia wiarygodne wyniki pomiarów. 200/300 mm Patrz tabele (z wyłączeniem błędu Maks. prędkość Nieograniczona Czas życia baterii około 3 lata (200 mm), 1 rok (300 mm), 3,5 roku (>300 mm) Wyświetlacz LCD; Wysokość znaków 7,5 mm (200 mm) 10,2 mm (300 mm) 10 mm (> 300 mm) W etui, 1 bateria w zestawie Opis Kabel Digimatic z przyciskiem (1 m) Kabel Digimatic z przyciskiem (2 m) 02AZD790C Kabel U-WAVE z przyciskiem 06ADV380C Kabel USB Input Tool Direct z przyciskiem (2 m) Moduł podtrzymywania odczytu Pomiar wewn. od L a b c d Waga Uwagi [g] mm ±0,03 IP mm ±0,04 IP Pomiar wewn. od L a b c d Waga [g] mm ±0, mm ±0, mm ±0, Wyposażenie opcjonalne modeli IP67 Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Opis Zaokrąglone powierzchnie szczęk do pomiarów wewnętrznych *10 mm 187

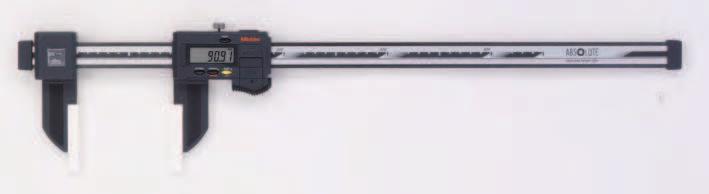

11 Węglowa suwmiarka ABSOLUTE Digimatic IP66 Seria 552 Lekki model standardowy Digimatic ze stalowymi szczękami, posiadający następujące zalety: Ultralekka konstrukcja (z materiału wzmocnionego włóknami węglowymi) redukująca wagę do 50%. Doskonała odporność na wnikanie pyłu i wody (klasa ochronności IP66) umożliwiająca stosowanie tego produktu przy maszynach obróbczych, gdzie może dochodzić do zachlapania chłodziwem. Bezpośredni odczyt pomiarów wewnętrznych z wyświetlacza LCD (łatwe ustalanie wartości przesunięcia przyciskiem Offset). Funkcja Preset do ustawiania punktu początkowego L a b c d e f Waga Pomiar wewn. od [g] ±0,04 20 mm ,2 91, ±0,04 20 mm ,2 91, ±0,05 20 mm ,8 113, ±0,09 20 mm ,8 113, ±0,12 20 mm ,8 113, Funkcje Seria 552 OFFSET* DATA/HOLD Auto wyłączanie (po 20 min. bezczynności) Wyjście PRESET Maks. prędkość Czas życia baterii Wyświetlacz Patrz tabele (z wyłączeniem błędu Nieograniczona około 5000 godzin LCD, wysokość znaków 10 mm W etui, 1 bateria w zestawie Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Para szczęk do pomiaru rozstawu otworów (powyżej 10 mm) Para szczęk do pomiaru szerokości podcięć otworów (powyżej 50 mm) Uchwyty dla specjalnych szczęk pomiarowych do zakresu 600 mm Uchwyty dla specjalnych szczęk pomiarowych do zakresu 1000 mm Opis pomiar odległości środków otworów pomiar średnicy rowka wewnętrznego * 20mm ø ø1 188

12 Suwmiarka ABSOLUTE Digimatic IP66 z włókien węglowych o ceramicznych szczękach Funkcje Seria 552 OFFSET* DATA/HOLD Auto wyłączanie (po 20 min. bezczynności) Wyjście PRESET Maks. prędkość Czas życia baterii Wyświetlacz Patrz tabele (z wył. błędu Nieograniczona około 5000 godzin LCD, Wysokość znaków 10 mm W etui, 1 bateria w zestawie Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Para szczęk do pomiaru rozstawu otworów (powyżej 10 mm) Para szczęk do pomiaru szerokości podcięć otworów (powyżej 50 mm) Uchwyty dla specjalnych szczęk pomiarowych do zakresu 600 mm Opis Seria 552 Lekki standardowy model Digimatic ze szczękami ceramicznymi, posiadający następujące zalety: Ultralekka konstrukcja (z materiału wzmocnionego włóknami węglowymi) redukuje wagę do 50% wagi całkowitej. Doskonała odporność na wnikanie pyłu i wody (klasa ochronności IP66) umożliwiająca stosowanie tego produktu przy maszynach obróbczych, gdzie może dochodzić do zachlapania chłodziwem. Bezpośredni odczyt pomiarów wewnętrznych z wyświetlacza LCD (łatwe ustalanie wartości przesunięcia przyciskiem Offset). Funkcja Preset do ustawiania punktu początkowego L a b c d e f Waga Pomiar wewn. od [g] ±0,04 20 mm ,2 91, ±0,04 20 mm ,2 91, * 20 mm ø ø1 189

13 Suwmiarka ABSOLUTE Digimatic IP66 z włókien węglowych o bardzo długich szczękach Seria 552 Lekki standardowy model Digimatic z wyjątkowo długimi szczękami, posiadający następujące zalety: Ultralekka konstrukcja (z materiału wzmocnionego włóknami węglowymi) redukuje wagę do 50% wagi całkowitej. Doskonała odporność na wnikanie pyłu i wody (klasa ochronności IP66) umożliwiająca stosowanie tego produktu przy maszynach obróbczych, gdzie może dochodzić do zachlapania chłodziwem. Bezpośredni odczyt pomiarów wewnętrznych z wyświetlacza LCD (łatwe ustalanie wartości przesunięcia przyciskiem Offset). Funkcja Preset do ustawiania punktu początkowego A C D F E H G Waga Pomiar wewn. od [g] ±0,06 20 mm , , ±0,06 20 mm , , ±0,07 20 mm ,8 170, ±0,11 20 mm ,8 170, ±0,14 20 mm ,8 170, Funkcje Seria 552 OFFSET* DATA/HOLD Auto wyłączanie (po 20 min. bezczynności) Wyjście PRESET Maks. prędkość Czas życia baterii Wyświetlacz Patrz tabele (z wyłączeniem błędu Nieograniczona około 5000 godzin LCD, wysokość znaków 10 mm W etui, 1 bateria w zestawie Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 06ADV380A Kabel USB ITD (2m) 02AZD790A Kabel łączący U-Wave z przyciskiem Opis * metryczne 600 mm 20 mm 1000 mm 20 mm B = 10 mm 190

14 Suwmiarka ABSOLUTE Digimatic IP66 z włókien węglowych o wymiennych szczękach Funkcje Seria 552 OFFSET DATA/HOLD Auto wyłączanie (po 20 min. bezczynności) Wyjście PRESET Maks. prędkość Czas życia baterii Wyświetlacz Patrz tabele (z wyłączeniem błędu Nieograniczona około 5000 godzin LCD, wysokość znaków 10 mm W etui, 1 bateria w zestawie Seria 552 Lekki standardowy model Digimatic z możliwością wymiany szczęk, posiadający następujące zalety: Ultralekka konstrukcja (z materiału wzmocnionego włóknami węglowymi) redukuje wagę do 50% wagi całkowitej. Doskonała odporność na wnikanie pyłu i wody (klasa ochronności IP66) umożliwiająca stosowanie tego produktu przy maszynach obróbczych, gdzie może dochodzić do zachlapania chłodziwem. Bezpośredni odczyt pomiarów wewnętrznych z wyświetlacza LCD (łatwe ustalanie wartości przesunięcia przyciskiem Offset). Funkcja Preset do ustawiania punktu początkowego. Wyposażenie standardowe Opis 05GZA033 Uchwyt końcówki traserskiej (9 x 9 mm) Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Opis Waga [g] ±0, ±0, ±0, ±0, ±0, : bez szczęk z wyposażeniem opcjonalnym 05GZA033 Końcówka standardowa Końcówka wewnętrzna punktowa Końcówka centrująca Końcówka traserska Końcówka płaska + traserska Końcówka płaska + punktowa wewnętrzna Końcówka płaska + centrująca pomiarowy mm / mm / mm / mm / mm / 0-80 Łączny błąd graniczny ± 0,06 / ± ± 0,06 / ± ± 0,07 / ± ± 0,11 / ± ± 0,14 / ± pomiarowy (mm) pomiarowy (cale) Wewn mm mm mm mm mm Zewn mm mm mm mm mm Wewn 50,8-500,8 mm / ,8-650,8 mm / ,8-1050,8 mm / ,8-1550,8 mm / ,8-2550,8 mm / 2-82 Zewn mm / mm / mm / mm / mm / 0-80 Łączny błąd graniczny ± 0,09 mm / ± ± 0,09 mm / ± ± 0,10 mm / ± ± 0,14 mm / ± ± 0,17 mm / ± pomiarowy (mm) mm mm mm mm mm pomiarowy (cale) 30,48-480,8 mm / Łączny błąd graniczny ± 0,08 mm / ± ,48-630,48 mm / ± 0,08 mm / ± , ,48 mm / ± 0,09 mm / ± , ,48 mm 30, ,48 mm ± 0,13 mm / ± ± 0,16 mm / ± pomiarowy (mm) mm mm mm mm mm pomiarowy (cale) 30,48-480,8 mm / ,48-630,48 mm / , ,48 mm / , ,48 mm / , ,48 mm / Łączny błąd graniczny ± 0,10 / ± ± 0,10 / ± ± 0,11 / ± ± 0,15 / ± ± 0,18 / ± pomiarowy mm / mm / mm / mm / mm / Łączny błąd graniczny ± 0,10 / ± ± 0,10 / ± ± 0,11 / ± ± 0,15 / ± ± 0,18 / ± pomiarowy (mm) pomiarowy (cale) mm mm mm mm mm mm mm mm mm mm 25,4-475,4 mm / 1-19 Łączny błąd graniczny ± 0,12 mm / ± ,4-625,4 mm / ,4-1025,4 mm / ,4-1525,4 mm / ,4-2025,4 mm / mm / mm / mm / mm / mm / 0-80 ± 0,12 mm / ± ± 0,13 mm / ± ± 0,17 mm / ± ± 0,20 mm / ± pomiarowy (mm) mm mm mm mm mm Łączny błąd graniczny 15, ,24 mm / 0, ± 0,11 mm/ ± ,24-615,24 mm / 0, ± 0,11 mm/ ± , ,24 mm / 0, ± 0,12 mm/ ± przy stosowaniu różnych szczęk wymiennych 15, ,24 mm / 0, ± 0,16 mm/ ± , ,24 mm / 0, ± 0,19 mm/ ±

15 Suwmiarka ABSOLUTE Digimatic IP66 z włókien węglowych o wymiennych szczękach Seria 552 Wymienne szczęki (opcja) Płaska + standardowa Standardowe Centrujące Płaska + centrująca Szczęka płaska Wewnętrzne punktowe Traserskie Typ A B Waga [g] 07CZA056 Standardowe (para) 25 mm 30 mm 90,6 07CZA057 Centrujące (para) 30 mm 30 mm 119,6 07CZA044 Płaska (1 szt.) 90 mm 28 mm 191,3 07CZA058 Punktowe wewnętrzne (para) 25 mm 50 mm 98,8 07CZA055 Traserskie (para) 8 mm 30 mm 63,2 07GZA000. Końcówka traserska dla wysokościomierzy 120 Wewnętrzne punktowe Traserskie Płaska + traserska wysokościomierza Standardowe Centrujące Płaska Punktowe wewnętrzne Traserskie Końcówka traserska dla wysokościomierza 192

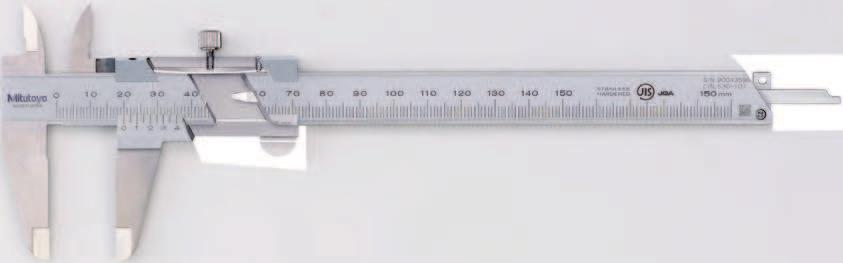

16 Suwmiarka noniuszowa Patrz tabela W etui Opis Poprzeczka 75 mm do pomiaru Poprzeczka 100 mm do pomiaru Poprzeczka 125 mm do pomiaru dla modeli do 300 mm Śruba dociskowa u dołu Z podziałką calową i metryczną Łatwy odczyt dzięki pochyleniu skali noniusza o 14 stopni L Tylko d b a c Seria 530 Standardowa suwmiarka noniuszowa o następujących cechach: Dla zwiększenia czytelności skala główna i noniusza matowo chromowane. Podniesione powierzchnie ślizgowe Podziałka 0,02 mm L a b c d Waga Głębokościomierz [g] Płaski ±0, Płaski ±0, ,5 20, Płaski ±0, , Podziałka 0,05 mm L a b c d Waga Głębokościomierz [g] Ø 1,9 mm ±0, , Ø 1,9 mm ±0, Płaski ±0, Płaski ±0, ,5 20, Płaski ±0, , Brak ±0, Brak ±0, /Calowe Podziałka 0,02 mm-0,001" Głębokościomierz mm/ 0-6" mm/ 0-8" mm/ 0-12" ±0,03 mm/ 0,0015" ±0,03 mm/ 0,0015" ±0,04 mm/ 0,002" L a b c d Waga [g] Płaski Płaski ,5 20, Płaski , /Calowe Podziałka 0,05 mm-1/128" Głębokościomierz mm/ 0-6" mm/ 0-6" mm/ 0-8" mm/ 0-12" ±0,05 mm/ 0,002" ±0,05 mm/ 0,002" ±0,05 mm/ 0,002" ±0,08 mm/ 0,003" L a b c d Waga [g] Płaski Płaski Płaski ,5 20, Płaski ,

17 Suwmiarka noniuszowa o szczękach węglikowych Seria 530 Suwmiarka noniuszowa o węglikowych powierzchniach szczęk, posiadająca następujące cechy: Dla zwiększenia czytelności skala główna i noniusza są matowo chromowane. Podniesione powierzchnie ślizgowe. Podziałka Patrz tabele 0,05 mm W etui Opis Poprzeczka 75 mm do pomiaru Poprzeczka 100 mm do pomiaru Poprzeczka 125 mm do pomiaru dla modeli do 300 mm Węglikowe powierzchnie pom. szczęk do pomiarów zewnętrznych i wewnętrznych L a b c d Waga Głębokościomierz [g] ±0,05 mm Płaski Węglikowe powierzchnie pomiarowe szczęk do pomiarów zewnętrznych L a b c d Waga Głębokościomierz [g] ±0,05 mm Płaski ±0,05 mm Płaski ,5 20, ±0,08 mm Płaski , Powierzchnie pomiarowe szczęk z węglika spiekanego L d b c Łatwy odczyt dzięki pochyleniu skali noniusza o 14 stopni a 194

18 Suwmiarka noniuszowa z zaciskiem kciukowym Patrz tabele W miękkim etui Opis Poprzeczka 75 mm do pomiaru Poprzeczka 100 mm do pomiaru Poprzeczka 125 mm do pomiaru dla modeli do 300 mm Seria 531 Suwmiarka noniuszowa z zaciskiem kciukowym o następujących cechach: Suwak może się przemieszczać tylko wówczas, gdy zwolniony zostanie zacisk sprężynowy. Dla zwiększenia czytelności skala główna i noniusza są matowo chromowane. Podniesione powierzchnie ślizgowe L a b c d Waga Podziałka Głębokościomierz [g] ,05 mm ±0,05 mm Płaski , ,05 mm ±0,05 mm Płaski , ,05 mm ±0,08 mm Płaski , /Calowe Podziałka mm/0-6" mm/0-8" mm/ 0-12" 0,05 mm- 1/128" 0,05 mm- 1/128" 0,05 mm- 1/128" Głębokościomierz L a b c d Waga [g] ±0,05 mm/0,002" Płaski , ±0,05 mm/ 0,002" ±0,08 mm/ 0,003" Płaski , Płaski , L a d b c Łatwy odczyt dzięki pochyleniu skali noniusza o 14 stopni 195

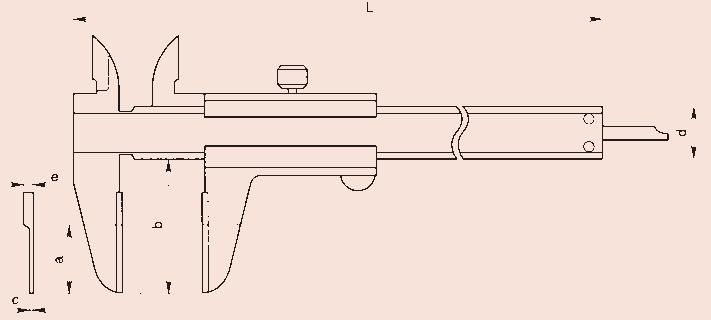

19 Suwmiarka noniuszowa z dojazdem precyzyjnym Seria 532 Suwmiarka noniuszowa z dojazdem precyzyjnym ułatwiającym pozycjonowanie L a b c d Waga Głębokościomierz [g] ±0,03 mm Płaski , ±0,03 mm Płaski , ±0,04 mm Płaski , L G b a c Podziałka Patrz tabele 0,02 mm W etui Opis Poprzeczka 75 mm do pomiaru Poprzeczka 100 mm do pomiaru Poprzeczka 125 mm do pomiaru dla modeli do 300 mm Łatwy odczyt dzięki pochyleniu skali noniusza o 14 stopni Suwmiarka noniuszowa dla leworęcznych Seria 536 Bezparalaksowa suwmiarka noniuszowa ułatwiająca pomiary osobom leworęcznym. Podziałka Patrz tabela 0,05 mm W etui Odczyt wolny od błędu paralaksy L a b c d Długość szczęki Waga Głębokościomierz [g] ±0,05 mm Płaski L a d b c 196

20 Suwmiarka czujnikowa Funkcje Seria 505 Śruba blokująca Głębokościomierz Patrz tabela Płaski W etui Opis Poprzeczka 75 mm do pomiaru Poprzeczka 100 mm do pomiaru Poprzeczka 125 mm do pomiaru dla modeli do 300 mm Seria 505 Suwmiarki te pozwalają na wiarygodne pomiary i posiadają następujące korzyści: Dla zwiększenia łatwości odczytu zastosowano nową czcionkę Węglikowe powierzchnie pomiarowe szczęk zewnętrznych Węglikowe powierzchnie pomiarowe szczęk wewnętrznych i zewnętrznych Podziałka Uwagi 0,02 mm. 2 mm/obr. 1 mm/obr 0,02 mm 2 mm/obr 0,02 mm 2mm/obr 0,02 mm 2 mm/obr 1 mm/obr 0,02 mm 2 mm/obr L a b c d Waga [g] ±0,03 mm , ±0,02 mm , ±0,03 mm ±0,03 mm Węglikowe powierzchnie pom. szczęk do pomiarów zewnętrznych Węglikowe powierzchnie pom. szczęk do pomiarów zewnętrznych i wewnętrznych , , ±0,03 mm , ±0,03 mm , ±0,04 mm , L a d c b 197

21 Suwmiarka noniuszowa o szczękach półwałkowych i standardowych Seria 533 Suwmiarki noniuszowe o szczękach półwałkowych i standardowych do prostych pomiarów metrycznych. Odczyt wymiarów wewnętrznych i zewnętrznych bezpośrednio z górnego i dolnego noniusza. Matowo chromowane skala główna i noniusz zapewniają wysoką czytelność. Patrz tabele W miękkim etui Zaokrąglone powierzchnie szczęk dla pomiarów wymiarów wewnętrznych Z dojazdem precyzyjnym L a b c d Waga Podziałka Pomiar wewn. od [g] ,02 mm ±0,05 mm 20 mm ,02 mm ±0,07 mm 20 mm ,02 mm ±0,08 mm 20 mm Bez dojazdu precyzyjnego L a b c d Waga Podziałka Pomiar wewn. od [g] ,05 mm ±0,1 mm 20 mm ,05 mm ±0,12 mm 20 mm ,05 mm ±0,15 mm 20 mm

22 Suwmiarka noniuszowa o szczękach półwałkowych Patrz tabele Uwaga Do 300mm: wykonanie bezparalaksowe Dostarczane w miękkim opakowaniu a c f Seria 160 Suwmiarki noniuszowe o półwałkowych końcówkach szczęk z dojazdem precyzyjnym lub bez, posiadające następujące zalety: Górny noniusz o przesuniętej skali do bezpośredniego odczytu przy pomiarach wewnętrznych bez potrzeby dodawania grubości szczęk. Matowo chromowane skala główna i noniusz zapewniają wysoką czytelność L Zaokrąglone powierzchnie szczęk do pomiaru wymiarów wewnętrznych b d Z dojazdem precyzyjnym Podziałka Pomiar wewn. od ,02 mm ± 0,04 mm 10 mm ,02 mm ±0,05 mm 20 mm ,02 mm ±0,05 mm 20 mm ,02 mm ±0,07 mm 20 mm ,02 mm ±0,1 mm 20 mm ,02 mm ±0,12 mm 20 mm R e L R a b c d e f Waga [g] , , Bez dojazdu precyzyjnego Podziałka Pomiar wewn. od ,05 mm ±0,1 mm 20 mm ,05 mm ±0,1 mm 20 mm ,05 mm ±0,15 mm 20 mm ,05 mm ±0,22 mm 20 mm ,05 mm ±0,28 mm 20 mm L R a b c d e f Waga [g] , ,

23 Suwmiarka noniuszowa o długich szczękach Seria 534 Suwmiarki noniuszowe o długich szczękach z dojazdem precyzyjnym lub bez, posiadające następujące cechy: Długie szczęki do pomiaru trudno dostępnych wymiarów przedmiotów. Górny noniusz jest przesunięty dzięki czemu możliwy jest bezpośredni odczyt wymiarów wewnętrznych bez potrzeby dodawania grubości szczęk Z dojazdem precyzyjnym Podziałka Pomiar wewn. od ,02 mm ±0,04 mm 10 mm ,02 mm ±0,06 mm 20 mm ,02 mm ±0,08 mm 20 mm ,02 mm ±0,1 mm 20 mm L R a b c d e f Waga [g] , , , , Bez dojazdu precyzyjnego Podziałka Pomiar wewn. od ,05 mm ±0,07 mm 10 mm ,05 mm ±0,13 mm 20 mm L R a b c d e f Waga [g] , , L c b a d f Patrz tabele Dostarczane w miękkim opakowaniu Zaokrąglone powierzchnie szczęk do pomiaru wymiarów wewnętrznych R e 200

24 Suwmiarka ABSOLUTE Digimatic o stałym nacisku pomiarowym Funkcje Seria 573 ZERO / ABS przełączane ON/OFF Wyjście Wycofanie szczęki Maks. prędkość Nacisk pom. Czas życia baterii Wyświetlacz Patrz tabela (bez uwzględnienia błędu 0,3 mm Nieograniczona 0,5-1 N około godzin LCD, wysokość znaków 9 mm W etui, 1 bateria w zestawie Opis Kabel Digimatic z przyciskiem (1 m) Kabel Digimatic z przyciskiem (2 m) Moduł podtrzymywania odczytu 02AZD790C Kabel U-WAVE z przyciskiem 06ADV380C Kabel USB Input Tool Direct z przyciskiem (2 m) Opis Seria 573 Suwmiarki Digimatic wyposażone w moduł regulacji nacisku ułatwiający pomiar przedmiotów elastycznych: Suwmiarki te posiadają następujące zalety: Dzięki niewielkiej i stałej sile nacisku suwmiarki te są idealne do pomiaru przedmiotów elastycznych z materiałów takich jak tworzywo sztuczne czy guma, których nie można mierzyć dokładnie standardowymi suwmiarkami. Teraz wyposażone są w taki sam indukcyjny enkoder AOS (Advanced Onsite Sensor) jak stosowany w topowej odpornej na chłodziwo linii suwmiarek ABS. Dzięki wykorzystaniu enkodera indukcji elektromagnetycznej ABS ta suwmiarka może być używana bez obawy o zanieczyszczanie skali podczas pomiaru. Zanieczyszczenia(woda, olej itp.) powierzchni skali nie wpływają na sygnał pomiarowy. Wysokość znaków: 9mm (mniejsze zmęczenie wzroku dzięki wysokiemu kontrastowi LCD). Skala ABS (ABSOLUTE) nie wymaga zerowania po włączeniu zasilania i nie posiada limitu szybkości posuwu. Niezwykle długi czas życia baterii. Waga [g] ±0,05 mm (299) ORIGIN ON/OFF ZERO/ABS DIGIMATIC 16 Stały niski nacisk pomiarowy gwarantowany jest tylko, gdy wskazówka znajduje się pomiędzy dwiema liniami granicznymi. 201

25 Suwmiarka ABSOLUTE Digimatic do pomiarów z oceną tolerancji Seria 573 Suwmiarka specjalna ABSOLUTE Digimatic posiada sprężynowy mechanizm dociskający, ułatwiający szybką i efektywną kontrolę GO/±NO-GO wyrobów w produkcji masowej. Teraz wyposażone są w taki sam indukcyjny enkoder AOS (Advanced Onsite Sensor) jak stosowany w topowej odpornej na chłodziwo linii suwmiarek ABS Dzięki wykorzystaniu enkodera indukcji elektromagnetycznej ABS ta suwmiarka może być używana bez obawy o zanieczyszczanie skali podczas pomiaru. Zanieczyszczenia(woda, olej itp.) powierzchni skali nie wpływają na sygnał pomiarowy. Suwak zapewnia gładki, stabilny i wygodny posuw. Wysokość znaków: 9mm (mniejsze zmęczenie wzroku dzięki wysokiemu kontrastowi LCD). Skala ABS (ABSOLUTE) nie wymaga zerowania po włączeniu zasilania i nie posiada limitu szybkości posuwu. Niezwykle długi czas życia baterii. Funkcje Seria 573 ZERO / ABS przełączane ON/OFF Wyjście Wycofanie szczęki Maks. prędkość Nacisk pom. Czas życia baterii Wyświetlacz ±0,02 mm (z wyłączeniem błędu 2 mm Nieograniczona 7-14 N około godzin LCD, wysokość znaków 9 mm W etui, 1 bateria w zestawie Opis Kabel Digimatic z przyciskiem (1 m) Kabel Digimatic z przyciskiem (2 m) Moduł podtrzymywania odczytu 02AZD790C Kabel U-WAVE z przyciskiem 06ADV380C Kabel USB Input Tool Direct z przyciskiem (2 m) L a b c d Waga [g] , , Opis L a d b c 202

26 Suwmiarka traserska o końcówkach węglikowych Funkcje Seria 573 Auto wyłączanie (po 20 min. bezczynności) Wyjście Maks. prędkość Czas życia baterii Wyświetlacz Patrz tabela (bez uwzględnienia błędu Nieograniczona godzin (150 mm, 200 mm) 5000 godzin (300 mm) LCD, wysokość znaków 7,5 mm (150, 200 mm) 10,2 mm (300 mm) W etui, 1 bateria w zestawie Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Opis Seria 573 Te przeznaczone do prac traserskich suwmiarki posiadają następujące zalety: Pokryte węglikiem spiekanym szczęki ułatwiają precyzyjne trasowanie powierzchni przedmiotów. Wyposażone w omierz L a b c d e Waga [g] ±0,02 mm , ±0,02 mm , ±0,03 mm , Przykład zastosowania Podziałka Patrz tabela 0,05 mm W miękkim etui Seria L a b c d e Waga [g] ±0,05 mm , ±0,05 mm , ±0,08 mm ,

27 c a Suwmiarka ze szczęką przestawną Seria 573 Suwmiarka ze szczęką przesuwną do części stopniowanych. Przesuwna szczęka ułatwia pomiary obszarów o różnych wysokościach i trudno dostępnych cech mierzonych przedmiotów Bez rolki dojazdowej a b c d Waga [g] ±0,02 mm ±0,02 mm , ±0,03 mm Z rolką dojazdową a b c d Waga [g] ±0,02 mm ±0,03 mm Funkcje Seria 573 Auto wyłączanie (po 20 min. bezczynności) Wyjście Maks. prędkość Czas życia baterii Patrz tabele (z wyłączeniem błędu Nieograniczona około godzin (150 mm, 200 mm) 5000 godzin (300 mm) Wyświetlacz LCD, wysokość znaków 7,5 mm (150 mm, 200 mm) 10,2 mm (300 mm) W etui, 1 bateria w zestawie Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Opis d b Seria 536 Podziałka Patrz tabela 0,05 mm W miękkim etui L a b c d e Waga [g] ±0,05 mm , ±0,05 mm , ±0,08 mm

28 Suwmiarka centrująca ze szczęką przestawną Funkcje Seria 573 OFFSET* Auto wyłączanie (po 20 min. bezczynności) Wyjście PRESET Patrz tabele (z wyłączeniem błędu Maks. prędkość Nieograniczona Czas życia baterii około godzin (150 mm, 200 mm) 5000 godzin (300 mm) Wyświetlacz LCD, wysokość znaków 7,5 mm (150 mm, 200 mm) 10,2 (300 mm) W etui z 1 baterią Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Opis mm a t Seria 573 Suwmiarka centrująca do pomiarów odległości środków otworów. Posiada następujące cechy: Model opracowany specjalnie do pomiarów odległości środków otworów znajdujących się na tej samej lub na przesuniętych płaszczyznach. Możliwy jest również pomiar od środka otworu do krawędzi. Średnica otworu powinna być z zakresu 1,5 mm-10 mm Bez rolki dojazdowej a t Waga [g] ±0,03 mm ±0,03 mm ±0,04 mm 100 3,8 320 Z rolką dojazdową a t Waga [g] ±0,03 mm ±0,03 mm ±0,04 mm 100 3, ø1 Podziałka Patrz tabela 0,02 mm W miękkim etui * 10 mm Seria L a d t Waga [g] ±0,05 mm ±0,05 mm ±0,08 mm ,

29 Suwmiarka noniuszowa z uchylną szczęką Seria 536 Suwmiarki noniuszowe o uchylnych szczękach Ruchoma szczęka umożliwia pomiary wałków toczonych o różnych średnicach przekrojów. Wyposażone w omierz. Podziałka Patrz tabela 0,05 mm W miękkim etui Waga Obrót [g] ±

30 Suwmiarka centrująca ABSOLUTE Digimatic ze szczękami tylnymi Funkcje Seria 573 ZERO / ABS przełączane OFFSET* ON/OFF Wyjście PRESET Maks. prędkość Czas życia baterii Wyświetlacz Patrz tabela (z wyłączeniem błędu Nieograniczona około 5000 godzin LCD, wysokość znaków 7 mm W etui i 1 baterią Opis Kabel Digimatic z przyciskiem (1 m) Kabel Digimatic z przyciskiem (2 m) Moduł podtrzymywania odczytu 02AZD790C Kabel U-WAVE z przyciskiem 06ADV380C Kabel USB Input Tool Direct z przyciskiem (2 m) Opis Seria 573 Suwmiarki Digimatic z tylnymi szczękami centrującymi posiadają następujące zalety: Przeznaczone specjalnie do pomiaru odległości między środkami otworów lub odległości od środka otworu do krawędzi. Dzięki szczękom umieszczonym na spodzie suwmiarki, możliwy jest odczyt przy patrzeniu z góry. Bezpośredni odczyt wyniku pomiaru rozstawu otworów możliwy jest dzięki funkcji ustawiania przesunięcia Typ środek-do-środka Typ krawędź-do-środka Typ środek-do-środka Waga [g] ±0,1 mm ±0,15 mm 580 Typ krawędź-do-środka Typ krawędź-do-środka Waga [g] ±0,1 mm ±0,15 mm 585 Typ środek-do-środka * 10 mm

31 Suwmiarka punktowa Seria 573 Suwmiarki punktowe o bardzo precyzyjnie szlifowanych szczękach. Wąsko zakończone szczęki mieszczą się w niewielkich rowkach, co czyni łatwiejszymi wiele wcześniej trudnych do wykonania pomiarów zewnętrznych Wąsko zakończone szczęki pomiarowe Rolka dojazdowa Waga [g] ± 0,02 mm ± 0,02 mm 163 Punktowo zakończone szczęki pomiarowe Rolka dojazdowa Waga [g] ± 0,02 mm ± 0,02 mm 163 Funkcje Seria 573 Auto wyłączanie (po 20 min. bezczynności) Wyjście Maks. prędkość Czas życia baterii Wyświetlacz Patrz tabele (z wyłączeniem błędu Nieograniczona około godzin LCD, wysokość znaków 7,5 mm W etui, z jedną baterią Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Opis Wąskie szczęki pomiarowe Punktowe szczęki pomiarowe 2 Seria 536 Podziałka Patrz tabela 0,05 mm W etui mm Waga [g]

32 Suwmiarka o szczękach ostrzowych Funkcje Seria 573 Auto wyłączanie (po 20 min. bezczynności) Wyjście Maks. prędkość Czas życia baterii Wyświetlacz Patrz tabela (bez uwzględnienia błędu Nieograniczona około godzin LCD, wysokość znaków 7,5 mm W etui, 1 bateria w zestawie Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Opis Seria 573 Suwmiarka o cienkich szczękach pomiarowych posiadająca następujące zalety: Cienkie ostrzowe szczęki mieszczą się w bardzo wąskich rowkach, co czyni łatwiejszymi wcześniej trudne do wykonania pomiary. Powierzchnie pomiarowe do pomiarów zewnętrznych z węglika spiekanego Rolka dojazdowa Waga [g] ±0,02 mm ±0,02 mm 168 mm Podziałka Patrz tabela 0,05 mm W miękkim etui Seria L a b c d e Waga [g] ±0,05 mm , ±0,05 mm , ±0,08 mm ,

33 Suwmiarka ABSOLUTE Digimatic do podcięć zewnętrznych Seria 573 Suwmiarka do podcięć zewnętrznych przeznaczona do pomiarów w trudno dostępnych miejscach. Umożliwia pomiary grubości ścianek wewnątrz otworów i wnęk Punktowe Funkcje Seria 573 Auto wyłączanie (po 20 min. bezczynności) Wyjście Maks. prędkość Czas życia baterii Wyświetlacz Patrz tabele (z wyłączeniem błędu Nieograniczona około godzin LCD, wysokość znaków 7,5 mm W etui, 1 bateria w zestawie Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Opis Rolka dojazdowa Waga [g] ±0,03 mm ±0,03 mm 157 Szczęki punktowe Rolka dojazdowa Waga [g] ±0,03 mm ±0,03 mm 157 mm mm ø2.4 ø (e) Szczęki punktowe 210

34 Podziałka Patrz tabela 0,05 mm W miękkim etui Suwmiarka noniuszowa do podcięć zewnętrznych Seria 536 Suwmiarka do podcięć zewnętrznych przeznaczona do pomiarów w trudno dostępnych miejscach. Umożliwia pomiary grubości ścianek wewnątrz otworów i wnęk Ze szczękami punktowymi Waga [g] Szczęki punktowe L a b c d e Waga [g] mm L a 5 Ø d 5 e b c Ø Typ ze szczękami punktowymi 211

35 Suwmiarka o szczękach nożowych Seria 573 Suwmiarka o szczękach nożowych posiadająca następujące cechy: Opracowana specjalnie do pomiarów wewnętrznych w trudno dostępnych miejscach. Posiada długie i wąskie szczęki o nożowych krawędziach Rolka dojazdowa Waga [g] ±0,05 mm ±0,05 mm 227 Funkcje Seria 573 Auto wyłączanie (po 20 min. bezczynności) Wyjście Maks. prędkość Czas życia baterii Wyświetlacz Patrz tabele (z wyłączeniem błędu Nieograniczona około godzin LCD, wysokość znaków 7,5 mm W etui, 1 bateria w zestawie Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Opis mm X X Section X X Seria 536 Patrz tabela. (z wyłączeniem błędu Podziałka 0,05 mm W miękkim etui X 16 3 X mm 70 Waga [g] Section X X 212

36 Suwmiarka ABSOLUTE Digimatic do pomiarów wewnętrznych Funkcje Seria 573 OFFSET* Auto wyłączanie (po 20 min. bezczynności) Wyjście Seria 573 Opracowana specjalnie do pomiarów wewnętrznych w trudno dostępnych miejscach. Maks. prędkość Czas życia baterii Wyświetlacz Patrz tabele (z wyłączeniem błędu Nieograniczona około godzin LCD, wysokość znaków 7,5 mm W etui, 1 bateria w zestawie Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Opis Typ ze szczękami punktowymi Rolka dojazdowa Waga [g] ±0,05 mm ±0,05 mm 147 Szczęki punktowe Rolka dojazdowa Waga [g] ±0,03 mm ±0,03 mm 157 * 20 mm 233 mm 35 3 (233) mm (60 ) 23.5 ø0.5 ø2.4 (16) 5 (e) 10 5 R5 R5 Punktowe 213

37 Suwmiarka wewnętrzna Seria 536 Opracowana specjalnie do pomiarów wewnętrznych w trudno dostępnych miejscach. Podziałka Patrz tabela 0,05 mm W miękkim etui Typ ze szczękami punktowymi Waga [g] ±0,05 mm 130 > ø20 Typ ze szczękami punktowymi a b c d e f g Waga [g] ±0,05 mm ±0,08 mm ±0,1 mm ±0,12 mm mm R5 R Typ ze szczękami punktowymi 214

38 Suwmiarka do pomiaru grubości rur Funkcje Seria 573 Auto wyłączanie (po 20 min. bezczynności) Wyjście Maks. prędkość Czas życia baterii Wyświetlacz Patrz tabela (z wyłączeniem błędu Nieograniczona około godzin LCD, wysokość znaków 7,5 mm W etui, 1 bateria w zestawie Opis 05CZA624 Kabel Digimatic z przyciskiem (1 m) 05CZA625 Kabel Digimatic przyciskiem (2 m) 02AZD790A Kabel łączący U-Wave z przyciskiem 06ADV380A Kabel USB ITD (2m) Opis Seria 573 Suwmiarka do pomiaru grubości rur przeznaczona specjalnie do pomiaru kształtu okrągłych przedmiotów: Szczęka stała jest okrągłym trzpieniem ułatwiającym pomiary grubości ścianek rur Rolka dojazdowa Waga [g] ±0,05 mm ±0,05 mm mm ø3 Podziałka Patrz tabela 0,05 mm W miękkim etui Seria mm ø3 40 Waga [g]

39 Suwmiarka noniuszowa do podcięć wewnętrznych Seria 536 Te suwmiarki ze szczękami w postaci haków służą do pomiaru szerokości rowków i podcięć w otworach Funkcje Regulacja precyzyjna Podziałka ±0,03 mm 0,02 mm W miękkim etui Seria L a b c d e f g Waga Pomiar wewn. od [g] mm , mm , ,5 200 L d > ø30mm a e b f g Powierzchnia pomiarowe : Promień 5 mm : Powierzchnia płaska c > ø30mm 216

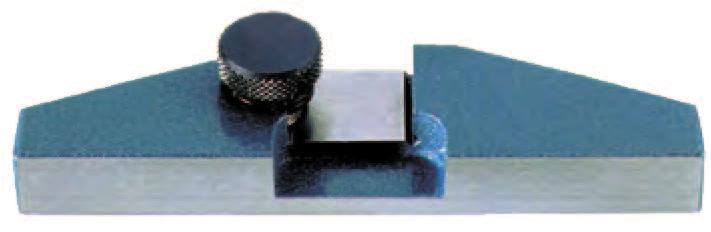

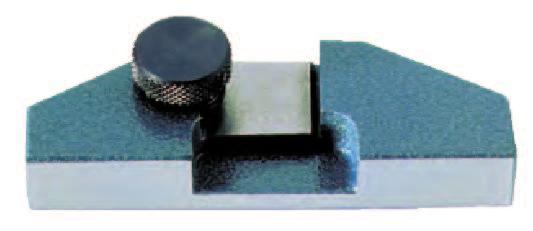

40 Wyposażenie dodatkowe suwmiarek Poprzeczka do pomiaru Dla suwmiarek noniuszowych, czujnikowych i cyfrowych z omierzem. Precyzyjnie szlifowana powierzchnia podstawy, zacisk blokujący. Zacisk blokujący Rozmiar a b c d e Waga Możliwość stosowania z suwmiarkami o zakresach [g] , 150 i 200 mm , , 150 i 200 mm , mm ,5 11, Przykład zastosowania Przykłady zastosowania 217

41 MADE IN JAPAN MADE IN JAPAN Suwmiarki Nazewnictwo Suwmiarka noniuszowa Powierzchnie do pomiarów wewnętrznych Powierzchnie do pomiaru różnicy długości Śruba, ustawianie klina Klin, suwak Śruba blokująca Śruba, docisk klina Prowadnica Blokada przesuwna Głębokościomierz Szczęki wewnętrzne Szczęki zewnętrzne Skala główna Zacisk kciukowy Powierzchnia robocza Powierzchnie do pomiaru Zewnętrzne powierzchnie pomiarowe Noniusz Suwak Suwmiarka Absolute Digimatic Powierzchnie do pomiarów wewnętrznych Powierzchnie do pomiarów różnicy długości Suwak Śruba blokująca Złącze wyjściowe Prowadnica Głąbokościomierz Szczęki wewnętrzne Szczęki zewnętrzne Skala główna Rolka dojazdowa Przycisk ZERO Set/ABSOLUTE Powierzchnia robocza Powierzchnie do pomiaru Zewnętrzne powierzchnie pomiarowe Suwmiarki noniuszowe Suwmiarki czujnikowe 1. Pomiar zewnętrzny 2. Pomiar wewnętrzny (1) mm 30 (2) mm (2) Skala główna Skala tarczy czujnika 3. Pomiar różnicy długości 4. Pomiar (1) Odczyt ze skali głównej 4,00 mm (2) Odczyt ze skali noniusza 0,75 mm Odczyt z suwmiarki 4,75 mm (1) Odczyt ze skali głównej 16 mm (2) Odczyt z tarczy czujnika 0,13 mm Odczyt z suwmiarki czujnikowej 16,13 mm Uwaga) Pozostałe 0,75 mm (2) jest odczytywane w pozycji, gdzie kreska podziałki głównej pokrywa się z kreską noniusza. Szczęki punktowe Szczęka przesuwna Głębokościomierz Szczęki ostrzowe Szczęki do podcięć Szczęki do rur Po pomiarów nierównych powierzchni Do pomiarów odległości powierzchni przesuniętych Do pomiarów Do pomiarów średnic w wąskich rowkach Do pomiarów średnic zewnętrznych powierzchni odsadzonych Do pomiarów grubości ścianek rur 218

42 Skala noniusza umieszczona jest na suwaku suwmiarki, a każda działka tej skali jest o 0,05mm krótsza od działek skali głównej 1mm. Oznacza to, że w miarę rozsuwania szczęk suwmiarki każde kolejne przemieszczenie o 0,05mm powoduje pokrywanie się kolejnych kresek podziałki noniusza i podziałki głównej, wskazujące liczbę jednostek 0,05mm do dodania do odczytu skali głównej (mimo, iż podziałka dla wygody jest wyskalowana w ułamkach mm). Skala noniusza może być również wykonana w taki sposób, że jego poszczególne działki będą krótsze o 0,05mm od dwóch działek skali głównej, co powoduje podwojenie jego długości. Taki noniusz jest łatwiejszy do odczytu, ale zasada działania i podziałka pozostają bez zmian. Noniusz standardowy (podziałka 0,05mm) Noniusz długi (podziałka 0,05mm) Podczas pomiarów średnic małych otworów powstaje błąd strukturalny d. ød : Prawdziwa średnica wewnętrzna ød : Odczytana średnica wewnętrzna d: Błąd pomiaru (ød ød) Prawdziwa średnica wewnętrzna (ød: 5mm) H d mm H Odczyt 1,45mm Odczyt 30,35mm ød ød Do mniej dokładnych pomiarów dużych przedmiotów stosuje się zwykle linijki stalowe, ale jeśli wymagana jest większa dokładność, bardziej odpowiednie są długie suwmiarki. Długie suwmiarki są bardzo wygodne w użyciu, ale wymagają pewnej ostrożności przy użytkowaniu. Po pierwsze trzeba sobie zdać sprawę, że nie istnieje zależność pomiędzy rozdzielczością a dokładnością. Szczegółów należy szukać przy odpowiednich produktach w katalogu. jest stała, podczas gdy uzyskiwana dokładność zmienia się w sposób dramatyczny w zależności od sposobu używania suwmiarki. Metoda pomiaru za pomocą tego przyrządu ma duże znaczenie w związku ze znacznym błędem pomiaru jaki generują odkształcenia prowadnicy. Tak więc dokładność pomiaru w znacznym stopniu zależy od sposobu podparcia suwmiarki podczas pomiaru. Należy również zadbać o to, by nie wywierać zbyt dużego nacisku przy pomiarze szczękami zewnętrznymi, jako że stanowią one najbardziej oddaloną od prowadnicy część suwmiarki i jako taka powodują największe błędy pomiaru. W związku z tym, że powierzchnie pomiarowe szczęk do pomiarów wewnętrznych znajdują się na końcach szczęk, równoległość ich silnie zależy od nacisku pomiarowego, a to z kolei stanowi istotny czynnik wpływający na uzyskiwaną dokładność pomiaru. W przeciwieństwie do suwmiarek standardowych, suwmiarki o szczękach półwałkowych nie mogą mierzyć średnic małych otworów ze względu na ograniczenie rozmiarem końcówek szczęk. Nie jest to jednak wielka niedogodność, jako że ten typ suwmiarek nie służy do pomiaru małych otworów. Promień krzywizny powierzchni pomiarowych umożliwia poprawny pomiar średnic wewnętrznych aż do dolnej granicy zakresu pomiarowego (średnica końcówek zamkniętych szczęk). Suwmiarki półwałkowe Mitutoyo wyposażone są w dodatkowy noniusz do pomiarów wewnętrznych, umożliwiający bezpośredni odczyt wartości pomiaru bez potrzeby przeliczania wyniku. Ta użyteczna cecha eliminuje możliwość popełnienia błędu występującego przy dodawaniu poprawki dla pomiaru szczękami wewnętrznymi suwmiarki o pojedynczym noniuszu. Tylko pomiary wewnętrzne Tylko pomiary zewnętrzne 219
