Surftest SJ-310. Specyfikacja techniczna Napęd. 0,25 mm/s; 0,5 mm/s; 0,75 mm/s. Detektor. Zakres pomiarowy. 350 µm (-200 µm do +150 µm) Promień płozy

Wielkość: px

Rozpocząć pokaz od strony:

Download "Surftest SJ-310. Specyfikacja techniczna Napęd. 0,25 mm/s; 0,5 mm/s; 0,75 mm/s. Detektor. Zakres pomiarowy. 350 µm (-200 µm do +150 µm) Promień płozy"

Przybysław Kowalski
6 lat temu
Przeglądów:

Specyfikacja techniczna Napęd Prędkość Przejazd Detektor Metoda pomiaru Zakres pomiarowy Końcówka Promień płozy 0,25 mm/s; 0,5 mm/s; 0,75 mm/s 17,5 mm Różnicowo-indukcyjna 350 µm (-200 µm do +150 µm)

RzJIS, Rppi, R a, R q, Rlr, Rmr, Rmr(c), R c, Rk, Rpk, Rvk, Mr1, A1, A2, Vo, a, q, Lo, Rpm, tp, Htp, R, Rx, AR, W, AW, Wx, Wte Wykresy analiz BAC, ADC Normy DIN EN ISO, VDA, JIS, ANSI oraz

Wyjście/Wejście danych Przechowywanie ustawień pomiaru Waga Gaussa, 2CR75, PC75 c : 0,08 mm, 0,25 mm, 0,8 mm, 2,5 mm, 8 mm, s : 2,5 µm, 8 µm Drukarka termiczna Kalibracja Ra, Metoda średniej do 12

zestawów ustawień pomiarowych w pamięci wewnętrznej (możliwość użycia opcjonalnej karty SD) 1,7 kg Seria 178 - SJ-301 Chropowatościomierz przenośny wyposażony w pyłoszczelny, dotykowy panel

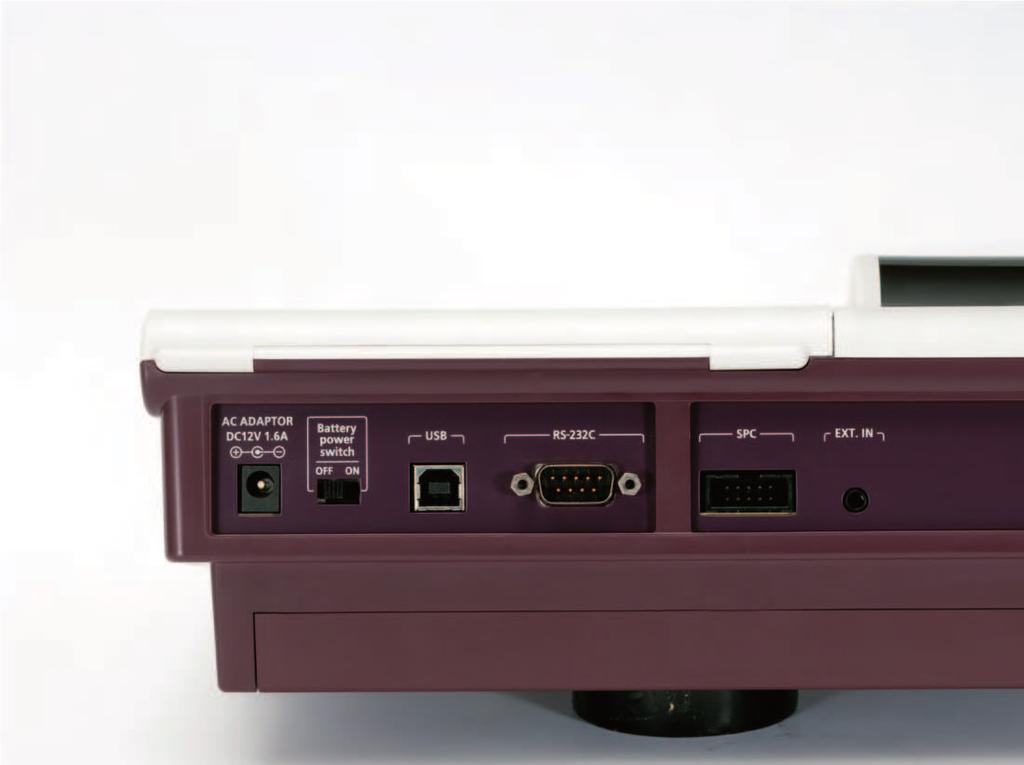

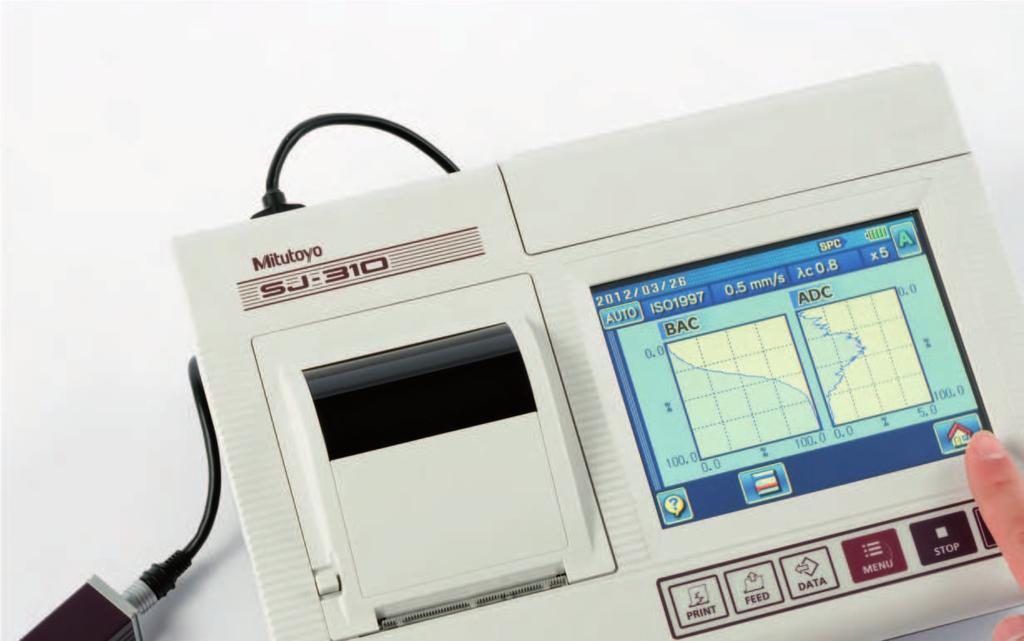

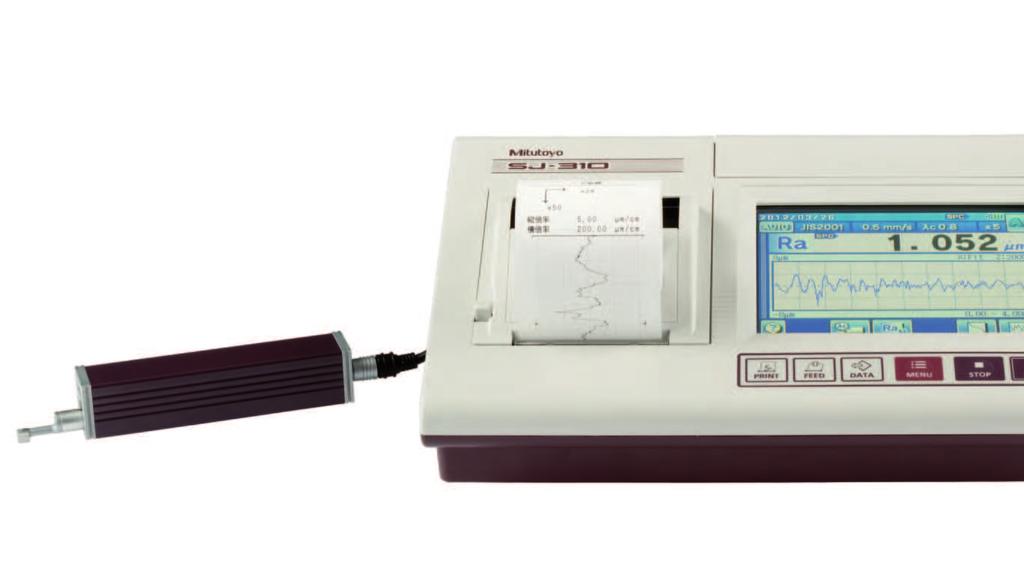

1 Specyfikacja techniczna Napęd Prędkość Przejazd Detektor Metoda pomiaru Zakres pomiarowy Końcówka Promień płozy 0,25 mm/s; 0,5 mm/s; 0,75 mm/s 17,5 mm Różnicowo-indukcyjna 350 µm (-200 µm do +150 µm) Końcówka diamentowa 40 mm Wyświetlacz Profil Profil chropowatości (R), Motyw R, Profil DF i inne Parametry Ra, Rq, Rz, Ry, Rp, Rv, Rt, R3z, Rsk, chropowatości Rku, Rc, RPc, RSm, Rmax, Rz1max, S, HSC, RzJIS, Rppi, R a, R q, Rlr, Rmr, Rmr(c), R c, Rk, Rpk, Rvk, Mr1, A1, A2, Vo, a, q, Lo, Rpm, tp, Htp, R, Rx, AR, W, AW, Wx, Wte Wykresy analiz BAC, ADC Normy DIN EN ISO, VDA, JIS, ANSI oraz chropowatości ustawienia własne Odcinek 0,08 mm, 0,25 mm, 0,8 mm, elementarny (L) 2,5 mm, 8 mm Liczba odcinków 1-10 elementarnych Filtr Cut-off Drukarka Kalibracja Statystyka Ocena tolerancji Wyjście/Wejście danych Przechowywanie ustawień pomiaru Waga Gaussa, 2CR75, PC75 c : 0,08 mm, 0,25 mm, 0,8 mm, 2,5 mm, 8 mm, s : 2,5 µm, 8 µm Drukarka termiczna Kalibracja Ra, Metoda średniej do 12 pomiarów Wartość Maks/Min, Średnia, Odchylenie standardowe (s), Współczynnik zgodności wyrobów, Histogram Kolorowa górna i dolna granica USB, Digimatic, RS-232C, gniazdo przełącznika nożnego 10 zestawów ustawień pomiarowych w pamięci wewnętrznej (możliwość użycia opcjonalnej karty SD) 1,7 kg Seria SJ-301 Chropowatościomierz przenośny wyposażony w pyłoszczelny, dotykowy panel operatorski i zintegrowaną drukarkę. Duży 5,7" wyświetlacz LCD ułatwia odczyt wyników pomiarów i poprawia czytelność wykresów. Łatwe w obsłudze, intuicyjne menu. Zgodność z normami międzynarodowymi : DIN, EN ISO, ANSI, JIS, VDA. Możliwość wprowadzenia własnych ustawień. może przechowywać do 10 ustawień pomiarów. Do 500 z opcjonalną kartą SD. Funkcje analizy statystycznej i kolorowa ocena tolerancji. 2 oddzielne ustawienia analizy pomiaru dla 1 pomiaru. Każda funkcja z osobna może być zabezpieczona hasłem. Menu w 16 językach. Metryczne Nr Opis Nacisk pomiarowy Kąt końcówki Promień końcówki detektora pomiarowej pomiarowej D 0.75mN 60 2 µm D Model SJ-301R 0.75mN 60 2 µm D* Model SJ-301S 0.75mN 60 2 µm Calowe/Metryczne Tylko Wielka Brytania Nr Opis Nacisk pomiarowy Kąt końcówki Promień końcówki detektora pomiarowej pomiarowej E Model SJ mN 60 2 µm E* Model SJ-301 4mN 90 5 µm E Model SJ-301R 4mN 90 5 µm E* Model SJ-301S 4mN 90 5 µm Typ standardowy Typ R Typ S 533

Seria 178 - SJ-301R i SJ-301S R Przed rozpoczęciem pomiaru detektor nie jest w kontakcie z powierzchnią przedmiotu pomiaru (pozycja bezpieczna).

Przy powrocie, przed przejazdem do pozycji startowej detektor unosi się ponad powierzchnię przedmiotu.

. S(szczegółowe informacje w dalszej części tego rozdziału) Możliwość przejazdu poprzecznego modelu S pozwala na pomiary powierzchni w kierunku poprzecznym do osi detektora, np.

Specyfikacja uzupełniająca Pozostałe wyposażenie Inne elementy wyposażenia opcjonalnego i standardowego zamieszczono na liście w dalszej części tego rozdziału 02AZD790D Kabel danych U-WAVE 82,00

cylindrycznych 178-034 Przyrząd pomiarowy jako 2 050,00 mocowanie uniwersalne 178-035 Przyrząd pomocniczy do 2 400,00 pomiarów wewnątrz rur 936937 Kabel danych (1m) 42,00 965014 Kabel danych (2 m)

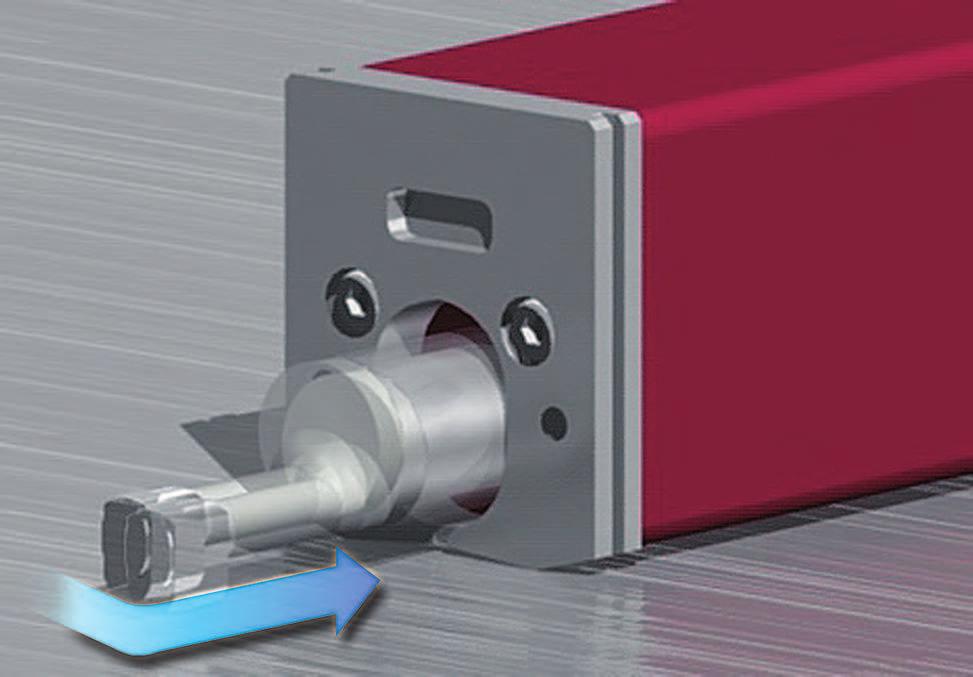

2 Seria SJ-301R i SJ-301S R Przed rozpoczęciem pomiaru detektor nie jest w kontakcie z powierzchnią przedmiotu pomiaru (pozycja bezpieczna). W chwili rozpoczęcia pomiaru detektor obniża się do powierzchni przedmiotu podczas jednoczesnego przemieszczania napędu w kierunku X. Przy powrocie, przed przejazdem do pozycji startowej detektor unosi się ponad powierzchnię przedmiotu. Pozwala to uniknąć uszkodzenia końcówki pomiarowej gdy mierzona powierzchnia nie jest dobrze widoczna.. S(szczegółowe informacje w dalszej części tego rozdziału) Możliwość przejazdu poprzecznego modelu S pozwala na pomiary powierzchni w kierunku poprzecznym do osi detektora, np. powierzchni nośnych wałów korbowych, części kołnierzy i kryz lub głębokich rowków. Specyfikacja uzupełniająca Pozostałe wyposażenie Inne elementy wyposażenia opcjonalnego i standardowego zamieszczono na liście w dalszej części tego rozdziału 02AZD790D Kabel danych U-WAVE 82,00 06ADV380D Kabel USB Input Tool Direct 97,00 (2 m) Statyw granitowy z 695,00 kolumną 400x250x556 mm (12AAA221 wymagany dla SJ-210/310) Przyrząd pomocniczy dla 2 670,00 przedmiotów cylindrycznych Przyrząd pomiarowy jako 2 050,00 mocowanie uniwersalne Przyrząd pomocniczy do 2 400,00 pomiarów wewnątrz rur Kabel danych (1m) 42, Kabel danych (2 m) 55,50 Wyświetlanie profilu chropowatości Wyświetlanie BAC Artykuły eksploatacyjne Dla modeli S Napęd typu S - 5,6 mm 2 250,00 12AAE643 Adapter punktowy 204,00 12AAE644 Adapter pryzmowy 221,00 Dla modeli S 12AAA217 Nosek (płaski) 84,00 12AAA218 Nosek (cylindryczny) 84,00 Dla modeli Standard/R Zasilacz sieciowy 9V 73,00 12BAA303 Kabel (1 m) UC do UA 70,00 12AAA876 Papier do drukarki (5 rolek) 36, Wzorzec chrop. 0,5/3 µm 315,00 12AAN046 Bateria 163,00 12BAG834 Rysik panelu dotykowego 2,50 12BAL402 Folia ochronna dla ekranu dotykowego 24,00 Dla modeli Standard/R 0.75mN Detektor standardowy 2 µm 560,00 Dla modelu R Napęd typu R - 17,5 mm 1 180,00 Dla modelu Standard/R/S 4mN cal./mm Wzorzec chropowatości 285,00 Dla modelu Standard/R 4mN Detektor (5µm/90 /4mN) 450,00 Dla modelu standardowego Napęd standardowy 17,5 mm 630,00 534

Pomiar poprzeczny przy użyciu SJ-210 / Specyfikacja techniczna Prędkość pomiaru 0,25 mm/s, 0,5 mm/s,

(5 µm/90 /4 mn) 178-392 Detektor do małych otw. 600,00 Ø4,5mm (5 µm/90 /4 mn) 178-393 Det. do b.

600,00 Ø2,8mm (5 µm/90 /4mN) 178-601 Wzorzec chropowatości 3µm 285,00 178-604 Wzorzec chrop.

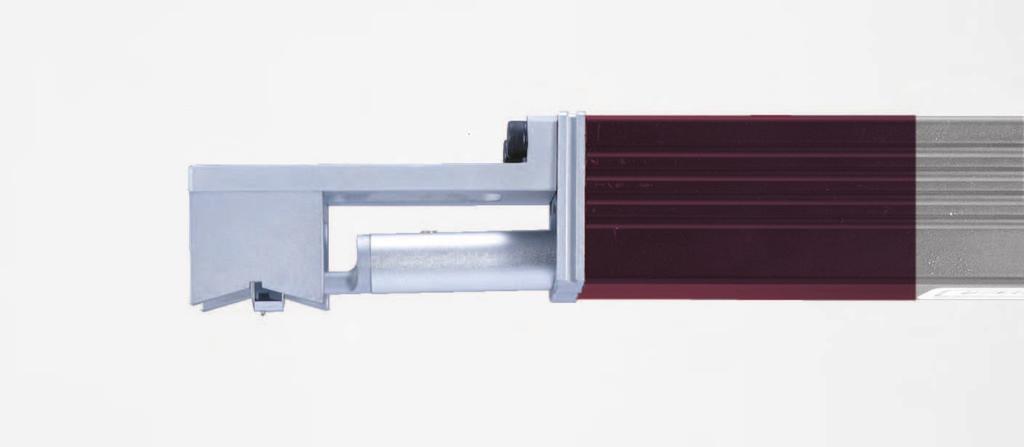

Adapter pryzmowy 221,00 Seria 178 - Moduł napędu typu S dla SJ-210 / SJ-301 Moduł napędu

się go do modułu wyświetlającego, tak jak inne napędy.

pomiaru chropowatości w osi wału korbowego.

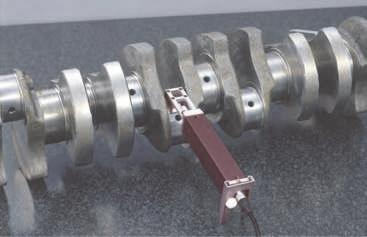

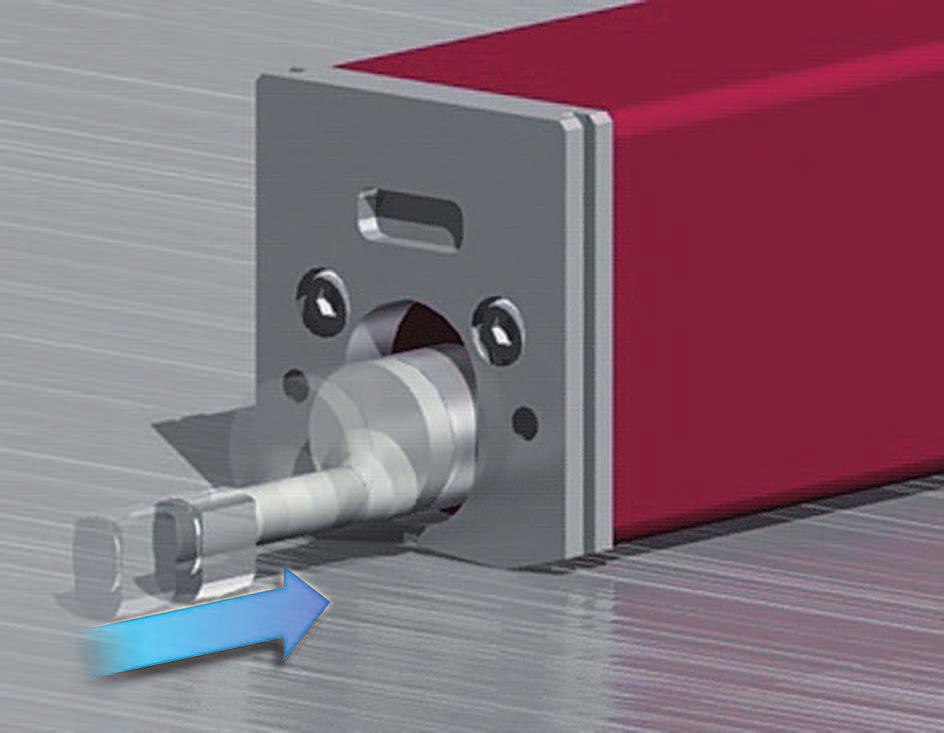

3 Pomiar poprzeczny przy użyciu SJ-210 / Specyfikacja techniczna Prędkość pomiaru 0,25 mm/s, 0,5 mm/s, 0,75 mm/s Normy chropowatości Ra 1 µm (Nr ) Detektor dla materiałów 450,00 miękkich (5 µm/90 /4 mn) Detektor do małych otw. 600,00 Ø4,5mm (5 µm/90 /4 mn) Det. do b.małych otw. 600,00 Ø2,8mm (5 µm/90 /4mN) Wzorzec chropowatości 3µm 285, Wzorzec chrop. 0,5/3 µm 315, Wzorzec chropowatości 1µm 755,00 12AAE643 Adapter punktowy 204,00 12AAE644 Adapter pryzmowy 221,00 Seria Moduł napędu typu S dla SJ-210 / SJ-301 Moduł napędu poprzecznego typu S jest kompatybilny z konwencjonalnymi urządzeniami SJ-210 S / SJ-301 i podłącza się go do modułu wyświetlającego, tak jak inne napędy. Typowym zastosowaniem napędu typu S jest pomiar powierzchni łożyska głównego wału korbowego, jak na rysunku poniżej. Po rozpoczęciu pomiaru napęd typu S przesuwa końcówkę pomiarową poprzecznie do osi napędu dokonując pomiaru chropowatości w osi wału korbowego. Przejazd poprzeczny upraszcza pomiary chropowatości powierzchni w warunkach bardzo ograniczonej przestrzeni, które przez długi czas stanowiły poważny problem przy stosowaniu przyrządów konwencjonalnych, umożliwiających jedynie pomiary wzdłużne. Przemieszczenie liniowe SJ AAE644 Adapter pryzmowy (standard) 12AAE643 Adapter punktowy (standard) Nr Zakres Cena ,6 mm 2 350,00 535

Opcjonalne oprogramowanie dla SJ-210 oraz Seria 178 - Oprogramowanie sterujące SJ-210/SJ-301 Oprogramowanie

wyników pomiarów oparte na MS Excel Cechy: - Sterowanie przyrządem pomiarowym - Definiowanie ustawień pomiaru -

12AAL068D Kabel USB dla SJ-210 12,00 Oprogramowanie "USB-Communication-Tool" do ściągnięcia za darmo ze strony www.

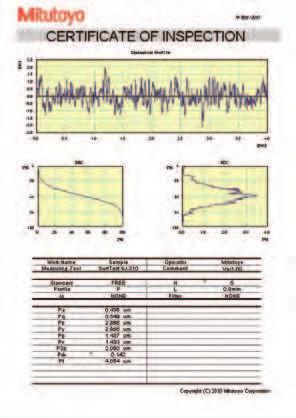

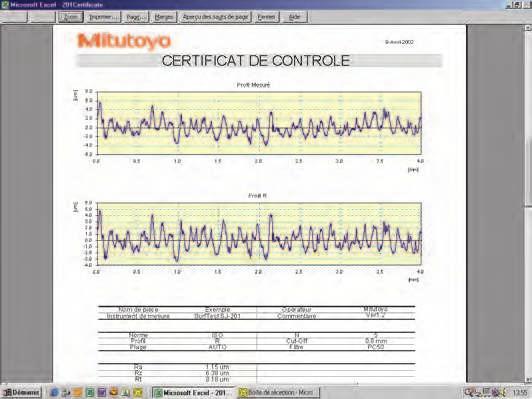

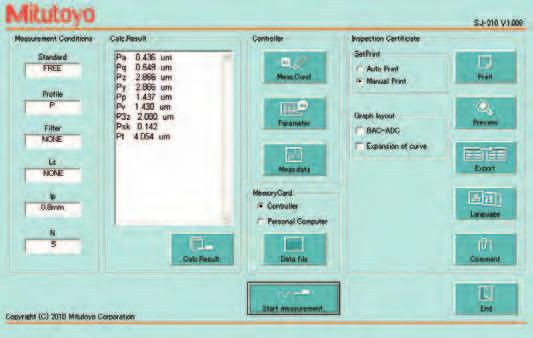

4 Opcjonalne oprogramowanie dla SJ-210 oraz Seria Oprogramowanie sterujące SJ-210/SJ-301 Oprogramowanie opcjonalne : USB-Communication-Tool Oprogramowanie do sterownia urządzeniem pomiarowym, pozyskiwania i zapisywania wyników pomiarów oparte na MS Excel Cechy: - Sterowanie przyrządem pomiarowym - Definiowanie ustawień pomiaru - Graficzna prezentacja profilu - Rejestrowanie odczytów - Dokumentowanie wyników pomiarów - Kabel połączeniowy 12AAL068D Kabel USB dla SJ ,00 Oprogramowanie "USB-Communication-Tool" do ściągnięcia za darmo ze strony Maska wprowadzania danych dla przyrządów serii SJ Arkusz wyników utworzony w MS Excel Arkusz wyników utworzony w MS Excel 536

5 Wyposażenie SJ-210 oraz Seria Wyposażenie standardowe i opcjonalne przyrządów SJ-210/SJ-301 Model SJ-210 SJ-210R SJ-210S R S Nr Cena Opis Std Opc Std Opc Std Opc Std Opc Std Opc Std Opc 12AAA ,00 Trzpień przedłużający 50 mm 12AAA ,50 Stopki do regulacji wysokości 12AAA217 84,00 Płoza (części płaskie) 12AAA218 84,00 Płoza (części cylindryczne) 12AAA219 42,00 Adapter do pracy w pozycji pionowej 12AAA221 42,00 Adapter do mocowania SJ na statywie magnetycznym 12AAA222 84,50 Adapter do mocowania SJ na wysokościomierzu 12AAA882D 39,00 Kabel połączeniowy RS-232C 12AAN040 Folia ochronna 12AAE ,00 Adapter punktowy 12AAE ,00 Adapter pryzmowy 12AAJ088* 206,00 Przełącznik nożny 12AAL066 19,50 Folia ochronna dla wyświetlacza 12AAL067 76,00 Kabel RS-232C 12AAL068D 12,00 Kabel USB dla SJ AAD510 68,50 Kabel USB dla 12AAL069 33,00 Karta pamięci 12AAN ,00 Bateria 12BAA303 70,00 Kabel (1 m) UC do UA 12BAG834 2,50 Rysik do panelu dotykowego 12BAL402 24,00 Folia ochronna dla ekranu dotykowego 12BAK700* 3,50 Tabela kalibracyjna 12BAK728 58,00 Zasilacz sieciowy ,00 Zasilacz sieciowy 9V ,00 Przyrząd pomocniczy do pomiaru rur ,00 Napęd standardowy 17,5 mm ,00 Napęd typu R - 5,6 mm ,00 Napęd typu R - 17,5 mm ,00 Detektor standardowy 2 µm ,00 Detektor do małych otworów Ø4,5 mm,2 µm, 0,75mN ,00 Detektor do bardzo małych otworów Ø 2,8 mm ,00 Detektor do głębokich rowków ,00 Detektor do materiałów miękkich ,00 Detektor do materiałów miękkich ,00 Detektor (2 µm/kąt 60 /0.75mN) ,00 Detektor 5µm, 4mN ,00 Detektor do materiałów miękkich 10 µm ,00 Detektor do małych otworów (min. Ø 4,5mm) ,00 Detektor do bardzo małych otworów ,00 Detektor do pomiaru w głębokich rowkach * 1 080,00 Detektor do zębów kół zębatych 5 µm, 4mN, DDS* 580,00 Zestaw drukarki SJ ,00 Wzorzec chropowatości 3 µm ,00 Wzorzec chropowatości 0,5/3 µm ,00 Wzorzec chropowatości 1 µm ,00 Papier do drukarki (5 rolek) 12AAA876 36,50 Papier do drukarki (5 rolek) 537

Wyposażenie SJ-210 oraz Seria 178 178-388/178-398 178-394 / 178-385 178-392 / 178-383 12AAA210 178-391 Detektor dla materiałów 450,00 miękkich (5 µm/90

600,00 Ø4,5mm (5 µm/90 /4 mn) 178-393 Det. do b.małych otw.

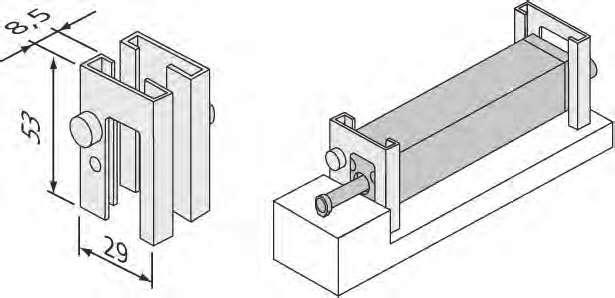

42,00 12AAA219 Adapter do pionowania 42,00 178-387 Detektor dla typu S (2 600,00 µm/60 /0.

680,00 (Ø2,8mm/2µm/60 /0.75mN) 178-385 Detektor do głębokich 680,00 rowków (2 µm/60 /0.75mN) 178-388 Detektor do zębów kół 1 150,00 zębatych (2 µm/60 /0.

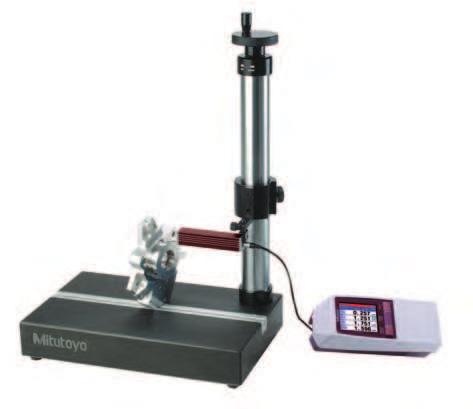

pomiarów wewnątrz rur 178-029 Statyw granitowy z 695,00 kolumną 400x250x556 mm (12AAA221 wymagany dla SJ-210/310) 178-033 Przyrząd pomocniczy dla 2

6 Wyposażenie SJ-210 oraz Seria / / / AAA Detektor dla materiałów 450,00 miękkich (5 µm/90 /4 mn) Detektor do małych otw. 600,00 Ø4,5mm (5 µm/90 /4 mn) Det. do b.małych otw. 600,00 Ø2,8mm (5 µm/90 /4mN) Detektor do głębokich 600,00 rowków (5 µm/90 /4 mn) 12AAA221 Adapter do statywu magnet. 42,00 12AAA219 Adapter do pionowania 42, Detektor dla typu S (2 600,00 µm/60 /0.75mN) Detektor dla typu S (5 540,00 µm/90 /4mN) Detektor do małych otw. 680,00 (Ø4,5mm/2µm/60 /0,75mN) Detektor do małych otw. 680,00 (Ø2,8mm/2µm/60 /0.75mN) Detektor do głębokich 680,00 rowków (2 µm/60 /0.75mN) Detektor do zębów kół 1 150,00 zębatych (2 µm/60 /0.75mN) Detektor do zębów kół 1 080,00 zębatych (5 µm/90 /4mN) Detektor (5µm/90 /4mN) 450, Przyrząd pomocniczy do 2 400,00 pomiarów wewnątrz rur Statyw granitowy z 695,00 kolumną 400x250x556 mm (12AAA221 wymagany dla SJ-210/310) Przyrząd pomocniczy dla 2 670,00 przedmiotów cylindrycznych Przyrząd pomiarowy jako 2 050,00 mocowanie uniwersalne 12AAA210 Przedłużka detektora SJ 208,00 12AAA217 Nosek (płaski) 84,00 12AAA218 Nosek (cylindryczny) 84,00 12AAA216 Nóżki do zmiany wysokości 125,50 12AAA222 Adapter wysokościomierza 84,50 12BAA303 Kabel (1 m) UC do UA 70, / AAA221 12AAA219 12AAA216 12AAA217 12AAA (pokazany z SJ-210) 538
