MITUTOYO PROMOCJA! Jesień / Zima

Transkrypt

1 MITUTOYO PROMOCJA! Jesień / Zima

2 Przyrząd do pomiaru chropowatości Przyrząd do pomiaru chropowatości powierzchni Surftest SJ-201 Łącznie z oprogramowaniem SJ-Tools Przenośne, wytrzymałe urządzenie do analizy aż 19 parametrów chropowatości powierzchni. Niezależny od sieci dzięki wbudowanemu akumulatorowi Część z adapterem sieciowym Automatyczna i dynamiczna funkcja kalibracji Możliwość zapamiętywania aż do 10 wartości pomiarowych Złącze szeregowe przydatne do bezpośredniego podłączenia do komputera bądź drukarki Możliwość wyjmowania jednostki przesuwu/ przesuw 12,5 mm (typ P i typ R), 5,6 mm (typ S) Automatyczna ochrona transportowa czujnika (nieruchoma pozycja w obudowie) Oprogramowanie SJ-Tools i kabel podłączeniowy jako wyposażenie standardowe (patrz na stronie 5) D 1.440, Dostawa łącznie z torbą Model SJ-201 P SJ-201 S SJ-201 R Typ Model podstawowy Do pomiaru poprzeczenego Model Front-Lift (automatyczne podnoszenie i opuszczanie głowicy) Opis Cena katalogowa Cena promocyjna D Surftest SJ-201 P 1.820, , D Surftest SJ-201 S 3.420, , D Surftest SJ-201 R 2.120, ,00 Opis Przesuw S do pomiaru poprzecznego 2.215, Statyw pomiarowy z granitu* 598,00 12AAA221 Adapter do statywu magnetycznego 35,90 65GAA083 Uchwyt posuwu do granitowego statywu pomiarowego 28,30 12AAA222 Adapter do wysokościomierza 71,90 * patrz na stronie 5

3 Przyrząd do pomiaru chropowatości Przyrząd do pomiaru chropowatości powierzchni Surftest SJ-301 Łącznie z oprogramowaniem SJ-Tools D 2.880, Przenośny przyrząd warsztatowy z wbudowaną drukarką. Niezależny od sieci dzięki wbudowanemu akumulatorowi Część z adapterem sieciowym Wyświetlacz ciekłokrystaliczny Duże, łatwe w obsłudze przyciski Możliwość zapamiętywania aż do 5 różnych warunków pomiarowych jak również zestawów danych pomiarowych i statystycznych (możliwość rozszerzenia zakresu pracy za pomocą karty pamięci) Złącze RS-232-C i wyjście danych DIGIMATIC Przesuw 12,5 mm (typ P i typ R), 5,6 mm (typ S) Jednostki posuwu można dowolnie wymieniać Automatyczna ochrona transportowa czujnika Oprogramowanie SJ-Tools i kabel podłączeniowy jako wyposażenie standardowe (patrz na stronie 5) Przyrząd podstawowy dowolnie poszerzany Model podstawowy: standardowy kierunek pomiaru S-Typ: Poprzeczny kierunek pomiaru R-Typ: Stadardowy kierunek pomiaru Dodatkowo automatyczne podnoszenie i opuszczanie głowicy Dostawa łącznie z torbą Opis Cena katalogowa Cena promocyjna D Surftest SJ , , D Surftest SJ-301 S 5.540, , D Surftest SJ-301 R 4.240, ,00 Opis Przesuw S do pomiaru poprzecznego 2.215,00 (do R -typ i Standard wyposażenie specjalne) Statyw pomiarowy z granitu* 598,00 12AAA221 Adapter do statywu magnetycznego 35,90 65GAA083 Uchwyt posuwu do granitowego statywu pomiarowego 28,30 12AAA222 Adapter do wysokościomierza 71,90 * patrz na stronie 5 3

4 Przyrząd do pomiaru chropowatości Przyrząd do pomiaru chropowatości powierzchni Surftest SJ-400 Łącznie z oprogramowaniem SJ-Tools D 6.090, Przenosny przyrzad do pomiaru chropowatości powierzchni służący ocenie parametrów chropowatości, profili pierwotnych oraz falistości powierzchni. Niezależny od sieci dzięki wbudowanemu akumulatorowi Część z adapterem sieciowym Analiza aż do 46 parametrów Kompensacja promienia i odchyłki Wyświetlacz ciekłokrystaliczny Zintegrowana drukarka Złącze RS-232-C, wyjście danych Digimatic Sterowany za pomocą Menu przesuw odchyłki urządzenia o ± 1,5 Przesuw wysokości głowicy 10 mm Do wyboru pomiar za pomocą lub bez płóz Przesuw 25 mm / 50 mm Oprogramowanie SJ-Tools i kabel podłączeniowy jako wyposażenie standardowe (patrz na stronie 5) Opis Zakres pom. Cena katalogowa Cena promocyjna D Surftest SJ mm 7.170, , D Surftest SJ mm 8.725, ,00 Dostawa łącznie z walizką

5 Przyrząd do pomiaru chropowatości Oprogramowanie SJ-Tools dla urządzeń do pomiaru chropowatości powierzchni takich jak SJ-201, -301, -401, -402 Oprogramowanie na bazie Microsoft-Exel* steruje przyrządem przedstawia i archwizuje dane pomiarowe. Ekskluzywne wyposażenie standardowe. Steruje przyrządem pomiarowym Defíniowanie warunków pomiarowych Graficzne przedstawienie profilu Archwizacja protokołu pomiaru Dokumentawanie wyników pomiarowych * Microsoft-Excel jako warunek SJ-Tools protokół z MS-Excel SJ-Tools wprowadzenie danych z Surftestu serii SJ Statyw do przyrządów SJ Podstawa granitowa (dl. x szer.) 400 mm x 250 mm Wysokość całkowita ok. 555mm Manualny przesuw wysokości 250 mm Opis Statyw pomiarowy z granitu 598,00 5

6 Projektory pomiarowe Projektory pomiarowe PJ-H30 Nowość! Zajmujący mało miejsca, łatwy w obsłudze projektor stołowy z wbudowanym wyświetlaczem cyfrowym. Stół pomiarowy o szybkim i delikatnym przesuwie Obrotowy ekran o średnicy 306 mm 3- krotny rewolwerowy obiektyw Rzutowanie boczne Motoryczne ogniskowanie Automatyczne rozpoznawanie krawędzi pozwala na uniknięcie w projektorach pomiarowych błędów pomiarowych spowodowanych niedokładnym, ręcznym pozycjonowaniem Obiektyw rewolwerowy (Zdjęcie: wyposażenie specjalne) Zdjęcie: z PJ-H30D3017B z wyposażeniem specjalnym. Inne modele na zapytanie QM-Data 200 (wyposażenie specjalne) Dopuszczalne odchylenie długości: (3 + 0,02 L) }m D , Opis D Projektory pomiarowe PJ-H30D3017B ,00 ze stołem pomiarowym, zakres przesuwu od 300 x 170 mm, zawiera obiektyw 10 x i środek czyszczący, wbudowany sensor krawędzi Optoeye, cyfrowe wskazanie X, Y oraz kąta

7 Projektory pomiarowe Projektory pomiarowe PJ-A 3000 Zajmujący mało miejsca, łatwy w obsłudze projektor stołowy z wbudowanym wyświetlaczem cyfrowym. Cyfrowy wyświetlacz osi X, Y oraz wyświetlacz kątowy Stół pomiarowy o szybkim i delikatnym przesuwie Łącznie z podziałką Linear Scale, rozdzielczość 0,001 mm Obrotowy ekran o średnicy 315 mm Teraz łącznie z systemem mocującym Optifix w wyposażeniu podstawowym D 6.990, Zdjęcie: z opcjonalnym procesorem danych QM-Data 200 ( D) Zdjęcie: z procesorem danych QM-Data 200 (opcjonalnie) oraz Optoeye 200 (opcjonalnie) System mocujący OPTI-FIX (Wyposażenie standardowe) Opis Cena katalogowa Cena promocyjna D Projektory pomiarowe PJ-A 3005 F , ,00 ze stołem pomiarowym, zakres przesuwu od 150 x 50 mm zawiera obiektyw 10 x i środek czyszczący D Projektory pomiarowe PJ-A 3010 F , ,00 ze stołem pomiarowym, zakres przesuwu od 200 x 100 mm, zawiera obiektyw 10 x i środek czyszczący Opis Cena katalogowa Cena promocyjna D Procesor danych QM-Data , ,00 jako wyposażenie stołu D Procesor danych QM-Data , ,00 z uchwytem mocującym do urządzenia (jak na zdjęciu) 12AAA807 D* Zestaw podłączeniowy PJ-A 3000 do QM-Data , ** Optoeye ,00 890,00 12AAE671 Uchwyt sensora do Optoeye 30,90 * Nie przy użyciu Optoeye 200 ** Tylko w połączeniu z QM-Data 200 7

8 Projektory pomiarowe Projektory pomiarowe PV-5110 Projektor wolnostojący o zwartej konstrukcji z bardzo dużym polem widzenia. Duży obrotowy ekran Teraz łącznie z systemem mocującym Optifix w wyposażeniu podstawowym Opcjonalnie wyposażony we wskaźnik KA (patrz na stronie 15) lub procesorem danych QM-Data 200 (patrz oferta specjalna na stronie 10) Możliwość podłączenia do systemu rozpoznawania krawędzi Optoeye 200 (patrz oferta specjalna na stronie 10) D 9.660, Zdjęcie: z opcjonalnym procesorem danych QM-Data 200 ( D) System mocujący OPTI-FIX (wyposażenie standardowe) D Model PV-5110 Cena katalogowa Cena promocyjna Zakres pomiarowy XY X 200, Y 100 mm , ,00 Wyposażenie standardowe Stół pomiarowy (200 x 100 mm) Oświetlenie światłem odbitym (lampka lampka halogenowa), 24 V, 150 W do 5 x-, 10 x-i zestaw obiektywów, 20 x Światło przechodzące (lampka halogenowa), 24 V, 150 W Uchwyt do wskaźnika KA Środek czyszczący Wyświetlacz i jednostka analizująca opcjonalnie do wyboru Opis Cena katalogowa Cena promocyjna D Wskaźnik KA (oś X, Y) 435,00 325, D Procesor danych QM-Data , ,00 jako wyposażenie stołu D Procesor danych QM-Data , ,00 z uchwytem mocującym do urządzenia (jak na zdjęciu) Optoeye 200* 1.200,00 890,00 12AAE672 Uchwyt sensora do Optoeye 44, T Wyłącznik nożny 34,20 * Tylko w połączeniu z QM-Data 200

9 Projektory pomiarowe Projektory pomiarowe PH-A14 Wykonanie poziome doskonale pasujące do szczególnie ciężkich detali o wadze do 45 kg. Opcjonalnie wyposażony we wskaźnik KA (patrz na stronie 15) lub procesor danych QM-Data 200 (patrz oferta specjalna na stronie 10) Możliwość podłączenia do systemu rozpoznawania krawędzi Optoeye 200 (patrz oferta specjalna na stronie 10) DM 5.100, Zdjęcie: z opcjonalnym procesorem danych QM-Data 200 ( D) Wyposażenie standardowe Obiektyw 10 x Lampa halogenowa 24 V, 150 W Środek czyszczący DM Model PH-A14 Cena katalogowa Cena promocyjna Zakres pomiarowy XY X 203 mm, Y 102 mm 6.990, ,00 Wyświetlacz i jednostka analizująca opcjonalnie do wyboru Opis Cena katalogowa Cena promocyjna D Wskaźnik KA (oś X, Y) 435,00 325,00 58AAA407 Uchwyt do wskaźnika KA 120,50 90, D Procesor danych QM-Data , ,00 jako wyposażenie stołu D Procesor danych QM-Data , ,00 z uchwytem mocującym do urządzenia (jak na zdjęciu) Optoeye 200* 1.200,00 890,00 12AAE671 Uchwyt sensora do Optoeye 30,90 * Tylko w połączeniu z QM-Data 200 9

10 Procesor danych / Sensor krawędzi Procesor danych QM-Data D (Jako wyposażenie stołu) D D 1.820, Sensor krawędzi OPTOEYE 200 Jednostka wartościująca rozszerza możliwości pracy projektorów pomiarowych i mikroskopów. Dostępny jako wyposażenie stołu bądź w wersji z uchwytem mocującym do urządzenia Możliwość zaprogramowania przebiegu pomiaru oraz ustawienia jego powtarzalności Przejrzysty, graficzny wyświetlacz ciekłokrystaliczny Klawiatura ułożona logicznie i łatwa w obsłudze Klawiatura zabezpieczona przed kurzem pozwala na prace w surowych warunkach warsztatowych Odporny na wstrząsy Możliwość kombinacji z systemem rozpoznawania konturów Optoeye 200 Możliwość dozbrojenia wszystkich projektorów pomiarowych Mitutoyo Wielojęzykowe prowadzenie użytkownika, wyświetlany tekst w 9 językach Funkcja Al-Mitutoyo z rozpoznaniem elementu na bazie danych pomiarowych oraz automatyczne obliczenie zadanych cech. Dane pomiarowe można wydrukować na drukarce zewnętrznej (opcjonalnie) Wyposażenie Opis Cena katalogowa Cena promocyjna D Procesor danych QM-Data , ,00 jako wyposażenie stołu D Procesor danych QM-Data , ,00 z uchwytem mocującym do urządzenia Opis T Wyłącznik nożny 34, , Automatyczne rozpoznawanie krawędzi w celu uniknięcia błędów pomiarowych przez niedokładne manualne ustawienie projektora pomiarowego. Rozpoznawanie krawędzi także przy bardzo małym kontraście (20 lux), przy tym możliwość pomiaru także przy świetle odbitym Najprostsza kalibracja Tylko w kombinacji z procesorem danych QM-Data 200 Opis Cena katalogowa Cena promocyjna Sensor krawędzi Optoeye ,00 890,00 Dane techniczne Charakterystyka kąta: bez podania kierunku Minimalna Ø średnica obrazu: 2 mm na ekranie Minimalna szerokość obrazu: 1 mm na ekranie Max. prędkość przesuwu: 1000 mm/s na ekranie Jasność: 30 do 500 Lux Min. różnica jasności do ciemności więcej niż: 20 Lux Powtarzalność: s = 1 }m Opis 12AAE671 Uchwyt sensora do PJ-A 3000, PH-H 3000, 30,90 PH-3515 F, PH-14 A 12AAE672 Uchwyt sensora do PV-5000, PV-5010, PV ,30

11 Mikroskop pomiarowy Mikroskop pomiarowy TM-505 Wytrzymałe wykonanie warsztatowe z dodatkowym oświetlenie pierścieniowym. Możliwość mocowania dzięki rowkom teowym w stole pomiarowym Rozszerzania możliwości pracy za pomocą podłączenia procesora danych QM-Data 200 (patrz oferta specjalna na stronie 10) Możliwość dozbrojenia cyfrową kamerą w celu podłączenia do komputera PC lub monitora Pełny zestaw z: Światłem przechodzącym i odbitym Trzydziestokrotnym powiększeniem za pomocą obiektywu (2 x) i okularu (15 x) Stołem pomiarowym o zakresie przesuwu 50 x 50 mm Dwie cyfrowe śruby z nieobrotowym wrzecionem O rozdzielczości 0,001 mm Pierścieniową oprawą oświetleniową Mocowaniem do oprawy pierścieniowej Buteleczką środka czyszczącego do mikroskopów CED 3.790, Mikroskop pomiarowy TM-505 w komplecie Cena katalogowa Cena promocyjna CED 5.193, ,00 Opis Cena katalogowa Cena promocyjna D Procesor danych QM-Data , , * Przewód sygnałowy (1 m) 41, * Przewód sygnałowy (2 m) 51,00 Oprawa pierścieniowa W celu dozbrojenia mikroskopu pomiarowego z serii TM Opis Cena katalogowa Cena promocyjna DD Oprawa pierścieniowa, 247,60 190,00 wraz z mocowaniem * do QM-Data

12 Twardościomierz Twardościomierz Rockwell / Super Rockwell / Brinell Solidny i prosty w obsłudze manualny twardościomierz typ Durotwin i Durotwin Plus. Atrakcyjny cenowo- wiele możliwości za niską cenę Uniwersalny przyrząd warsztatowy Wyposażenie standardowe Wgłębnik diamentowy Kulka stalowa -wgłębnik 1/16, Kulka stalowa 1/16 (5 sztuk) Kowadełko V Ø 41 mm, otwór 25 mm 2 x Płytka kontrolna Dodatkowe wyposażenie standardowe Durotwin Plus 19BAA279 Węglik spiekany -wgłębnik Ø 2,5 mm 19BAA283 Zamienne kulki z węglika Ø 2,5 mm (5 sztuk) Płytka kontrolna 350 HBW 2,5/187, R 3.420, Cena katalogowa Cena promocyjna R 4.200, , , ,00 Model Durotwin Durotwin Plus R Rockwell Skale A D C Skale A D C Skale F B G Skale F B G Skale H E K* Skale H E K* Super Rockwell Skale 15N 30N 45N Skale 15N 30N 45N Skale 15T 30T 45T Skale 15T 30T 45T Brinell Skale HBW5/125* Skale HBW2,5/187,5 Skale HBW2,5/62,5 Skale HBW2,5/31,25 * poprzez wyposażenie specjalne R Rockwell Super Rockwell Rockwell Super Rockwell Brinell Obciążenie wstępne (N) 98,07 29,42 98,07 Obciążenie (N) 588,4; 980,7; ,1; 294,2; 441,3 306,5; 612,9; 1226; 1839 Wartość działki elem. 0,5 HR 1 HR Wyświetlacz analogowe analogowe mikroskop* Max. wysokość detalu 105 mm (z pokrywą wrzeciona) / 170 mm (bez pokrywy wrzeciona) Max. głębokość detalu 150 mm od środka wgłębnika diamentowego * odciski muszą być mierzone przy pomocy mikroskopu ( nie objęty dostawą)

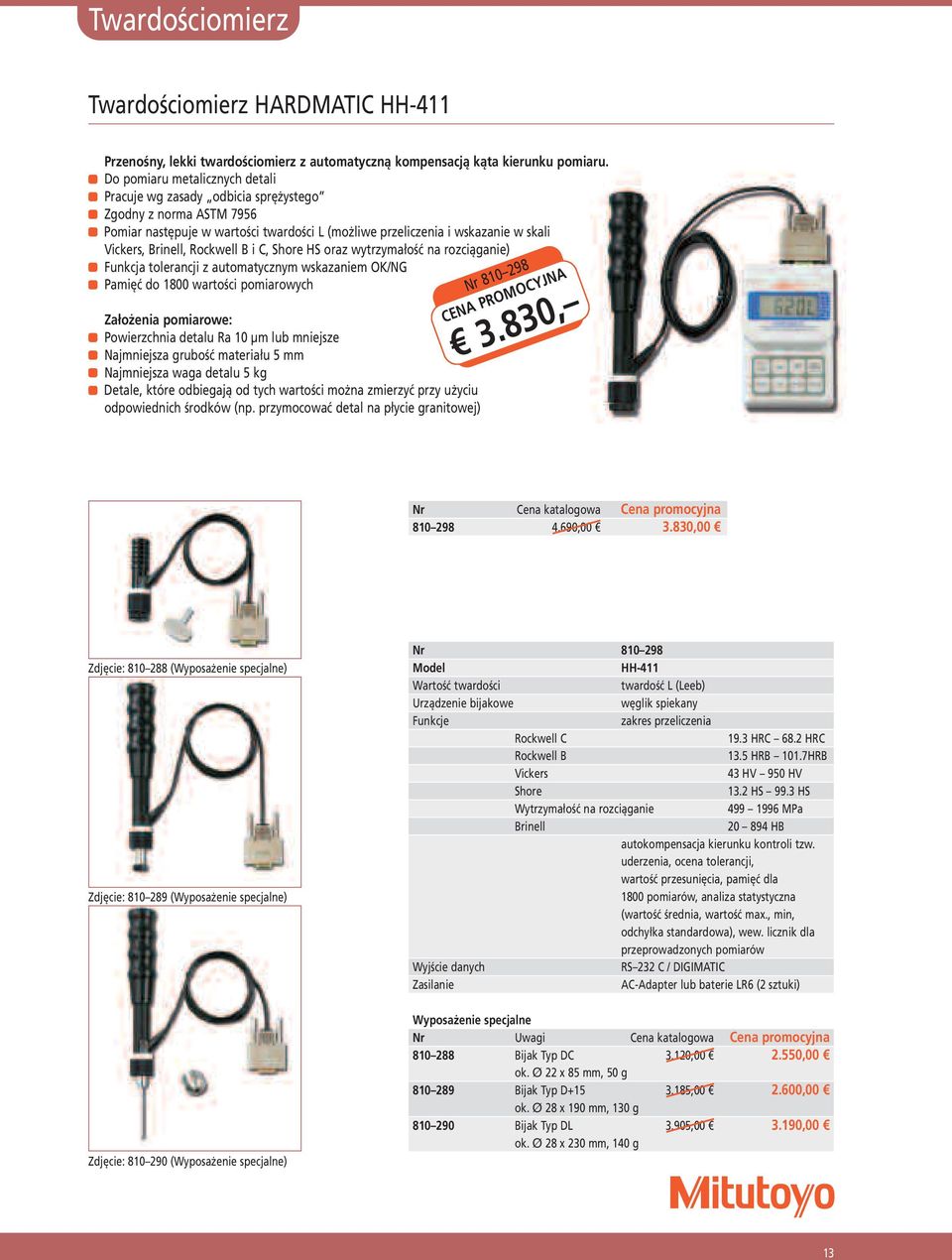

13 Twardościomierz Twardościomierz HARDMATIC HH-411 Przenośny, lekki twardościomierz z automatyczną kompensacją kąta kierunku pomiaru. Do pomiaru metalicznych detali Pracuje wg zasady odbicia sprężystego Zgodny z norma ASTM 7956 Pomiar następuje w wartości twardości L (możliwe przeliczenia i wskazanie w skali Vickers, Brinell, Rockwell B i C, Shore HS oraz wytrzymałość na rozciąganie) Funkcja tolerancji z automatycznym wskazaniem OK/NG Pamięć do 1800 wartości pomiarowych Założenia pomiarowe: Powierzchnia detalu Ra 10 }m lub mniejsze Najmniejsza grubość materiału 5 mm Najmniejsza waga detalu 5 kg Detale, które odbiegają od tych wartości można zmierzyć przy użyciu odpowiednich środków (np. przymocować detal na płycie granitowej) , Cena katalogowa Cena promocyjna , ,00 Zdjęcie: () Zdjęcie: () Zdjęcie: () Model HH-411 Wartość twardości twardość L (Leeb) Urządzenie bijakowe węglik spiekany Funkcje zakres przeliczenia Rockwell C 19.3 HRC 68.2 HRC Rockwell B 13.5 HRB 101.7HRB Vickers 43 HV 950 HV Shore 13.2 HS 99.3 HS Wytrzymałość na rozciąganie MPa Brinell HB autokompensacja kierunku kontroli tzw. uderzenia, ocena tolerancji, wartość przesunięcia, pamięć dla 1800 pomiarów, analiza statystyczna (wartość średnia, wartość max., min, odchyłka standardowa), wew. licznik dla przeprowadzonych pomiarów Wyjście danych RS 232 C / DIGIMATIC Zasilanie AC-Adapter lub baterie LR6 (2 sztuki) Uwagi Cena katalogowa Cena promocyjna Bijak Typ DC 3.120, ,00 ok. Ø 22 x 85 mm, 50 g Bijak Typ D , ,00 ok. Ø 28 x 190 mm, 130 g Bijak Typ DL 3.905, ,00 ok. Ø 28 x 230 mm, 140 g 13

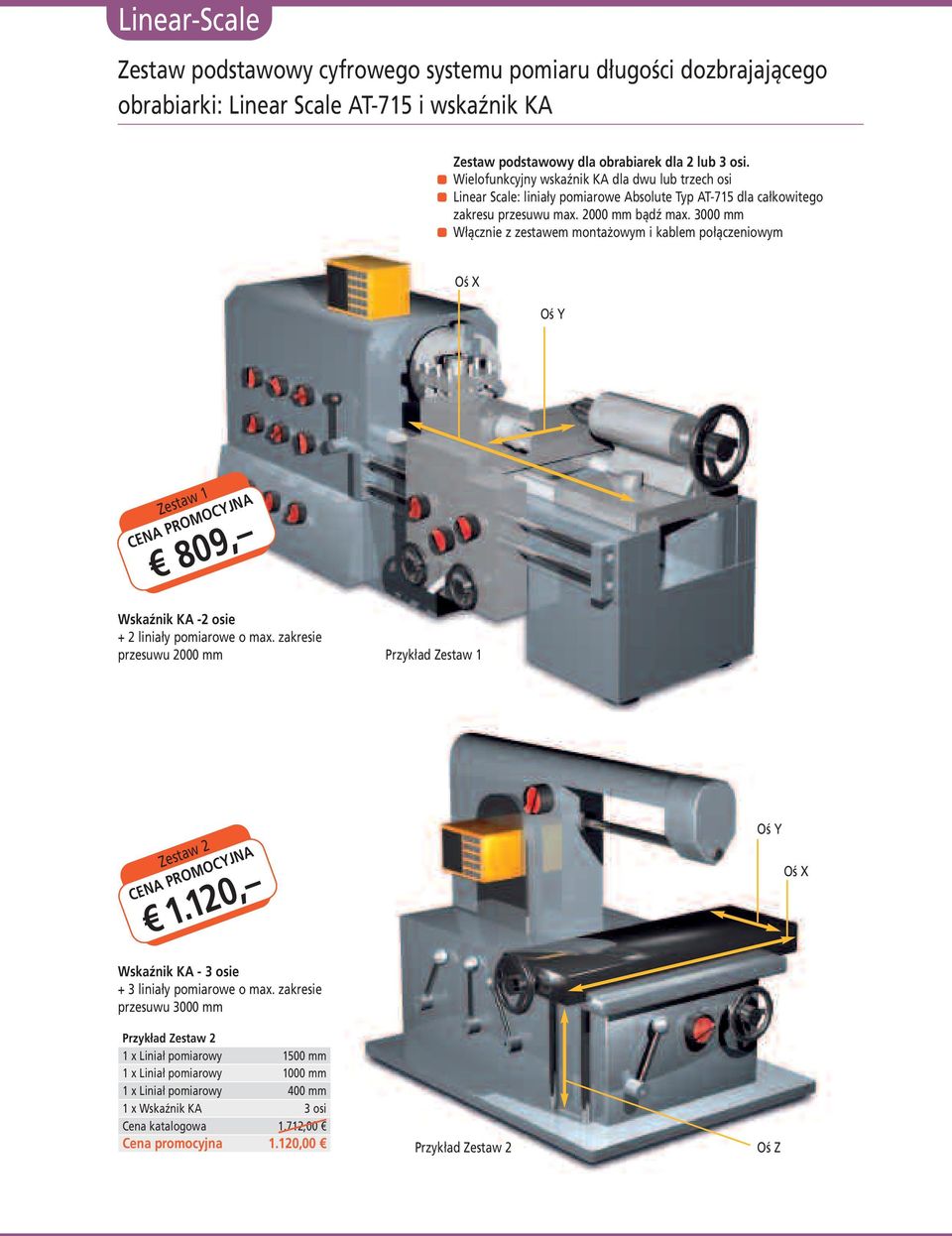

14 Linear-Scale Zestaw podstawowy cyfrowego systemu pomiaru długości dozbrajającego obrabiarki: Linear Scale AT-715 i wskaźnik KA Zestaw podstawowy dla obrabiarek dla 2 lub 3 osi. Wielofunkcyjny wskaźnik KA dla dwu lub trzech osi Linear Scale: liniały pomiarowe Absolute Typ AT-715 dla całkowitego zakresu przesuwu max mm bądź max mm Włącznie z zestawem montażowym i kablem połączeniowym Oś X Oś Y Zestaw 1 809, Wskaźnik KA -2 osie + 2 liniały pomiarowe o max. zakresie przesuwu 2000 mm Przykład Zestaw 1 Zestaw , Oś Y Oś X Wskaźnik KA - 3 osie + 3 liniały pomiarowe o max. zakresie przesuwu 3000 mm Przykład Zestaw 2 1 x Liniał pomiarowy 1500 mm 1 x Liniał pomiarowy 1000 mm 1 x Liniał pomiarowy 400 mm 1 x Wskaźnik KA 3 osi Cena katalogowa 1.712,00 Cena promocyjna 1.120,00 Przykład Zestaw 2 Oś Z

15 Linear-Scale Zestaw podstawowy cyfrowego systemu pomiaru długości dozbrajającego obrabiarki: Linear Scale AT-715 i wskaźnik KA Serie 174 Wskaźnik KA Prosty w obsłudze, wielofunkcyjny przyrząd wskaźnikowy Funkcje np. obwód okręgu zdążanie do zera specyfikacja narzędzia sumowanie 2 osi Osie Wymiary (szer. x wys. x gł.) Masa mm kg D x 167 x 80 1, D x 167 x 80 1,2 Dane techniczne Rozdzielczość: 0,005 mm; 0,001 mm Wyświetlacz: 7 cyfr, znak ( ) Zakładowe świadectwo sprawdzenia I D TÜV Rheinland : (L0) (L1) (L2) (L3) Kabel mm mm mm mm sygnałowy ,5 m ,5 m ,5 m ,5 m ,5 m ,5 m ,5 m ,5 m ,5 m ,5 m ,5 m ,5 m ,5 m ,5 m ,0 m ,0 m ,0 m ,0 m ,0 m ,0 m ,0 m ,0 m ,0 m Serie 539 Wykonanie z systemem A Zakres pomiarowy mm Dane techniczne Podłączenie: wyłącznie dla wskaźnika KA Błędy graniczne (20 C): 7 }m Max. prędkość przesuwu: 50 m/min Rozdzielczość: 1 }m Temperatura pracy: 3 C do 45 C Zabezpieczenie: IP 67 2 x M 6 otwór przelotowy Ø 11 mm po obu stronach głębokość 4,2 mm otwór po obu stronach głębokość 5 mm Numer patentu patrz strona 23 Ważna wskazówka: Przy zamówieniu prosimy o podanie danego przesuwu dla każdej osi z podanych długości z odpowiednim numerem katalogowym! 15

16 Wysokościomierz QM-Height cyfrowa technika wysokościowa z jednoznacznym wskazaniem tolerancji dobry czy nie dobry GO czy NG Wysokościomierz z kolorowym wskazaniem tolerancji. Wyświetlacz zmieniający kolory z czerwonego na zielony sygnalizuje jednoznacznie, czy mierzone wartości mieszczą się w granicach tolerancji Z wbudowanym komputerem w celu gromadzenia aż do dziesięciu wyników pomiarowych Dzięki jedynemu w swoim rodzaju systemowi A QM-Height działa z nieograniczoną prędkością przesuwu i absolutnym punktem referencyjnym Niezależny od sieci wbudowany akumulator Wyposażenie standardowe Blok kalibracyjny Końcówka kulista Ø 5 mm z uchwytem Baterie 4 x LR6 Uchwyt patrz katalog , NG GO Pomiar średnicy Pomiar wysokości Zakres pom. Prostopadłość Cena katalogowa Cena promocyjna (Posuw) mm }m , , , ,00 Numer patentu patrz strona 23 Zdjęcie:

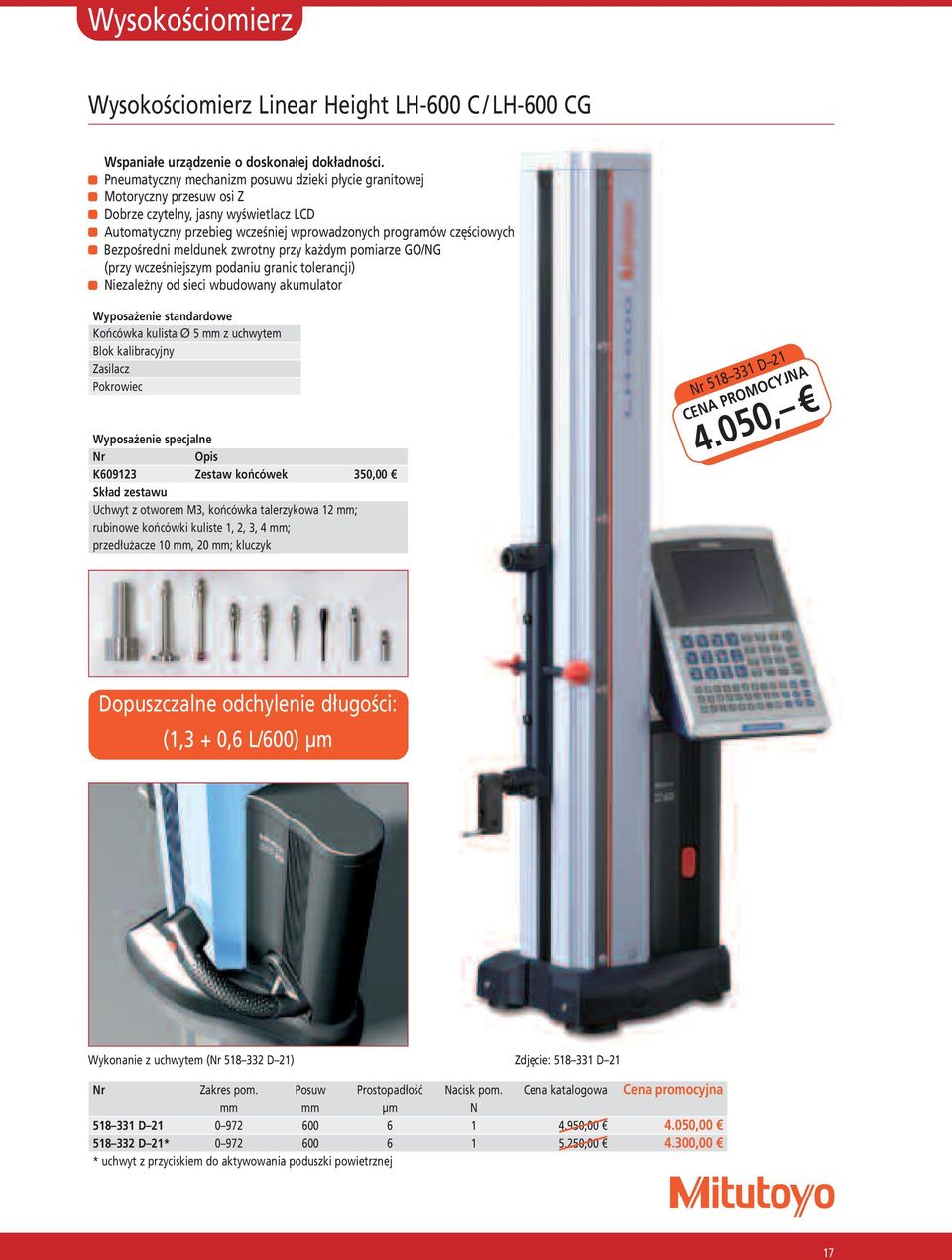

17 Wysokościomierz Wysokościomierz Linear Height LH-600 C / LH-600 CG Wspaniałe urządzenie o doskonałej dokładności. Pneumatyczny mechanizm posuwu dzieki płycie granitowej Motoryczny przesuw osi Z Dobrze czytelny, jasny wyświetlacz LCD Automatyczny przebieg wcześniej wprowadzonych programów częściowych Bezpośredni meldunek zwrotny przy każdym pomiarze GO/NG (przy wcześniejszym podaniu granic tolerancji) Niezależny od sieci wbudowany akumulator Wyposażenie standardowe Końcówka kulista Ø 5 mm z uchwytem Blok kalibracyjny Zasilacz Pokrowiec Opis K Zestaw końcówek 350,00 Skład zestawu Uchwyt z otworem M3, końcówka talerzykowa 12 mm; rubinowe końcówki kuliste 1, 2, 3, 4 mm; przedłużacze 10 mm, 20 mm; kluczyk D , Dopuszczalne odchylenie długości: (1,3 + 0,6 L/600) }m Wykonanie z uchwytem ( D 21) Zdjęcie: D 21 Zakres pom. Posuw Prostopadłość Nacisk pom. Cena katalogowa Cena promocyjna mm mm }m N D , , D 21* , ,00 * uchwyt z przyciskiem do aktywowania poduszki powietrznej 17

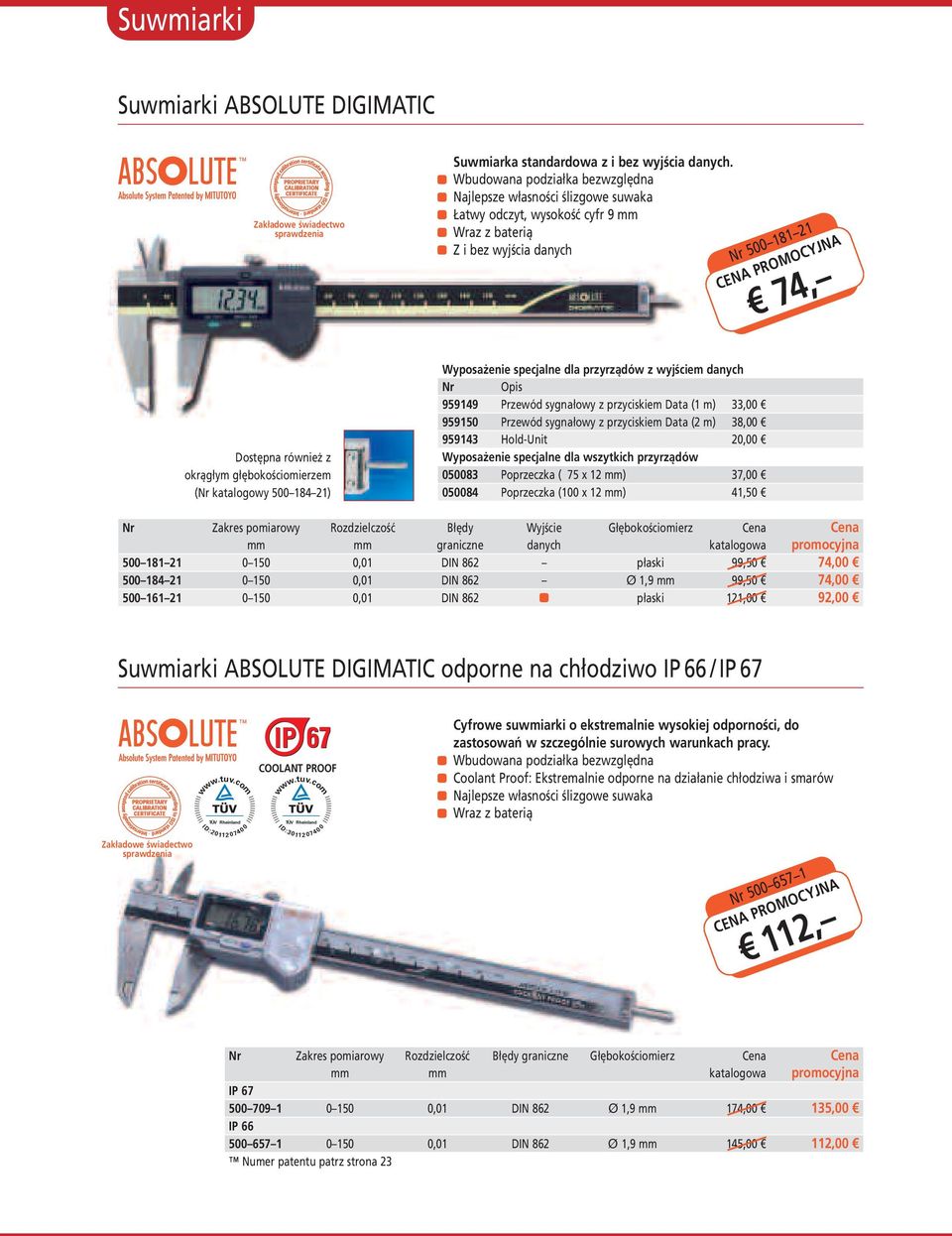

18 Suwmiarki Suwmiarki ABSOLUTE DIGIMATIC Zakładowe świadectwo sprawdzenia Suwmiarka standardowa z i bez wyjścia danych. Wbudowana podziałka bezwzględna Najlepsze własności ślizgowe suwaka Łatwy odczyt, wysokość cyfr 9 mm Wraz z baterią Z i bez wyjścia danych , Dostępna również z okrągłym głębokościomierzem ( katalogowy ) dla przyrządów z wyjściem danych Opis Przewód sygnałowy z przyciskiem Data (1 m) 33, Przewód sygnałowy z przyciskiem Data (2 m) 38, Hold-Unit 20,00 dla wszytkich przyrządów Poprzeczka ( 75 x 12 mm) 37, Poprzeczka (100 x 12 mm) 41,50 Zakres pomiarowy Rozdzielczość Błędy Wyjście Głębokościomierz Cena Cena mm mm graniczne danych katalogowa promocyjna ,01 DIN 862 płaski 99,50 74, ,01 DIN 862 Ø 1,9 mm 99,50 74, ,01 DIN 862 płaski 121,00 92,00 Suwmiarki ABSOLUTE DIGIMATIC odporne na chłodziwo IP 66 / IP 67 Zakładowe świadectwo sprawdzenia I D TÜV Rheinland : COOLANT PROOF I D TÜV Rheinland : Cyfrowe suwmiarki o ekstremalnie wysokiej odporności, do zastosowań w szczególnie surowych warunkach pracy. Wbudowana podziałka bezwzględna Coolant Proof: Ekstremalnie odporne na działanie chłodziwa i smarów Najlepsze własności ślizgowe suwaka Wraz z baterią , Zakres pomiarowy Rozdzielczość Błędy graniczne Głębokościomierz Cena Cena mm mm katalogowa promocyjna IP ,01 DIN 862 Ø 1,9 mm 174,00 135,00 IP ,01 DIN 862 Ø 1,9 mm 145,00 112,00 Numer patentu patrz strona 23

19 Mikrometry kabłąkowe Mikrometr kabłąkowy DIGIMATIC Zakładowe świadectwo sprawdzenia Model podstawowy bez wyjścia danych. Ergonomiczne i zapewniające łatwość obsługi wykonanie Powierzchnie pomiarowe z węglików spiekanych, docierane Wysokość cyfr 7,5 mm Auto Power-Off ,50 Zakres pomiarowy Rozdzielczość Błędy graniczne Cena Cena mm mm }m katalogowa promocyjna , ,50 89,50 Mini procesor DIGIMATIC DP-1 VR D 279, Praktyczna drukarka do przeprowadzania obliczeń statystycznych i do podłączenia do wszystkich przyrządów Mitutoyo z wyjściem danych DIGIMATIC. Kompaktowa, cicha drukarka termiczna Czytelne, duże znaki Odczyt danych pomiarowych zależny od czasu (Funkcja zegara) Gromadzi do danych Liczne parametry oceny statystycznej Zasilanie zewnętrzne poprzez dołączony zasilacz Interfejs USB DIGIMATIC Cena katalogowa Cena promocyjna D 375,00 279,00 Opis T Wyłącznik nożny 34, , Interfejs USB do podłączenia przyrządu pomiarowego DIGIMATIC do złącza USB w komputerze PC. Bezpośrednie wczytywanie danych do oprogramowania użytkownika (np. Microsoft Exel) bez dodatkowych sterowników Przycisk do transmisji danych Możliwość podłączenia przełącznika nożnego Cena katalogowa Cena promocyjna ,00 131,00 Opis T Wyłącznik nożny 34,20 19

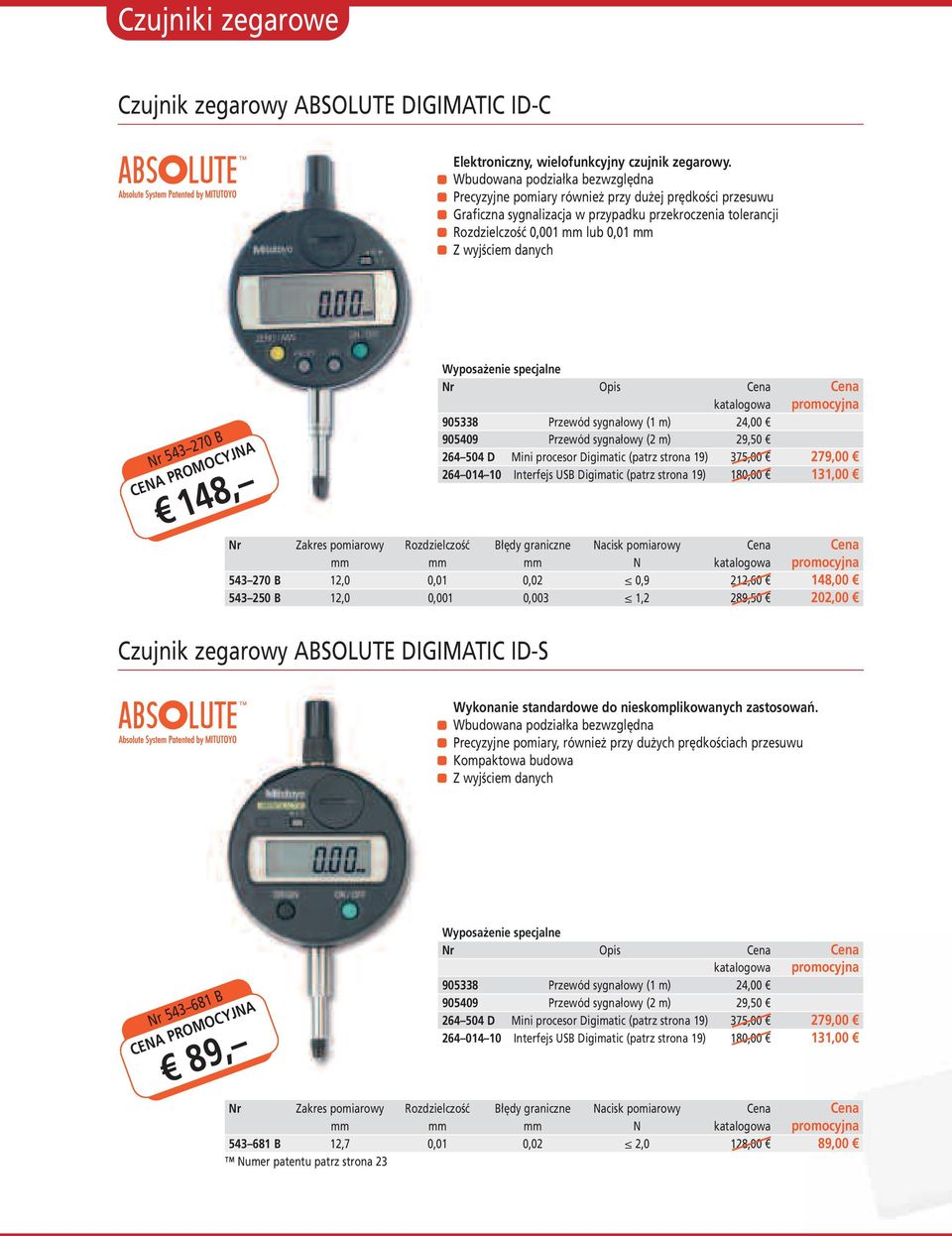

20 Czujniki zegarowe Czujnik zegarowy ABSOLUTE DIGIMATIC ID-C Elektroniczny, wielofunkcyjny czujnik zegarowy. Wbudowana podziałka bezwzględna Precyzyjne pomiary również przy dużej prędkości przesuwu Graficzna sygnalizacja w przypadku przekroczenia tolerancji Rozdzielczość 0,001 mm lub 0,01 mm Z wyjściem danych B 148, Opis Cena Cena katalogowa promocyjna Przewód sygnałowy (1 m) 24, Przewód sygnałowy (2 m) 29, D Mini procesor Digimatic (patrz strona 19) 375,00 279, Interfejs USB Digimatic (patrz strona 19) 180,00 131,00 Zakres pomiarowy Rozdzielczość Błędy graniczne Nacisk pomiarowy Cena Cena mm mm mm N katalogowa promocyjna B 12,0 0,01 0,02 0,9 212,60 148, B 12,0 0,001 0,003 1,2 289,50 202,00 Czujnik zegarowy ABSOLUTE DIGIMATIC ID-S Wykonanie standardowe do nieskomplikowanych zastosowań. Wbudowana podziałka bezwzględna Precyzyjne pomiary, również przy dużych prędkościach przesuwu Kompaktowa budowa Z wyjściem danych B 89, Opis Cena Cena katalogowa promocyjna Przewód sygnałowy (1 m) 24, Przewód sygnałowy (2 m) 29, D Mini procesor Digimatic (patrz strona 19) 375,00 279, Interfejs USB Digimatic (patrz strona 19) 180,00 131,00 Zakres pomiarowy Rozdzielczość Błędy graniczne Nacisk pomiarowy Cena Cena mm mm mm N katalogowa promocyjna B 12,7 0,01 0,02 2,0 128,00 89,00 Numer patentu patrz strona 23

21 Czujniki zegarowe ABSOLUTE DIGIMATIC czujniki zegarowe ID-B i ID-N odporne na chłodziwo Elektroniczny, wielofunkcyjny czujnik zegarowy z możliwością zabudowy dzięki innowacyjnemu ustawieniu wyświetlacza. Wbudowana podziałka bezwzględna Skonstruowany specjalnie do zabudowy w urządzeniach o ograniczonych powierzchniach. Dwa ustawienia wyświetlacza, do odczytu czołowego i z góry Możliwość dowolnego mocowania dzięki przełączaniu właściwego kierunku wyświetlacza. Z wyjściem danych Graficzne wskazanie przekroczenia tolerancji I D TÜV Rheinland : COOLANT PROOF I D TÜV Rheinland : , % Bardzo wąska budowa czujnika (35 mm zamiast 60 mm w innych wykonaniach) pozwala na jego zabudowę w urządzeniach o ograniczonych powierzchniach , , Przedstawienie tolerancji poniżej dobra powyżej Opis 21EAA194 Przewód sygnałowy (1 m) 45,00 21EAA190 Przewód sygnałowy (2 m) 55,00 21EAA210 Przewód sygnałowy do zew. przywoływania wartości Preset lub zerowania (1 m) 120,00 21EAA211 Przewód sygnałowy do zew. przywoływania wartości Preset lub zerowania (2 m) 145,00 Zwarta budowa w urządzeniach pomiarowych Zakres pomiarowy Rozdzielczość Błędy graniczne Wykonanie mm mm mm ,01 0,03 (Typ B) odczyt z góry 205, ,001 / 0,01 0,004 / 0,02 (Typ B) odczyt z góry 280, ,7 0,01 0,03 (Typ N) odczyt z przodu 185, ,7 0,001 / 0,01 0,004 / 0,02 (Typ N) odczyt z przodu 255,00 Numer patentu patrz strona 23 21

22 Kalibracja, kontrola i ustawianie Kombinacja- zestawy płyte wzorcowych stalowo-ceramicznych Zakładowe świadectwo sprawdzenia Nowe zestawienie płytek wzorcowych skierowane jest na częstotliwość ich użycia. Z fabrycznym świadectwem sprawdzenia Inteligentne zestawienie, w którym często stosowane płytki stalowe zastąpiono płytkami ceramicznymi Najwyższa jakość płytek wzorcowych Numer identyfikacyjny na każdej płytce wzorcowej Duża trwałość ceramicznych płytek wzorcowych dzięki wysokiej odporności na ścicranie. W porównaniu ze stalą wartości są 10-krotnie lepsze, a z węglikiem spiekanym 3-krotnie. Współczynnik rozszerzalności: Stal: (10,8 ± 0,5) x 10 6 /K Ceramika: (9,3 ± 0,5) x 10 6 /K Ilość Klasa w kalibracji / Cena zestawie tolerancji wprowadzająca sztuk 0 385, sztuk 1 347, sztuk 2 314,00 Ilość Klasa w kalibracji / Cena zestawie tolerancji wprowadzająca sztuk 0 537, sztuk 1 485, sztuk 2 437,00 Ilość Klasa w kalibracji / Cena zestawie tolerancji wprowadzająca sztuk 0 618, sztuk 1 561, sztuk 2 508,00 Nowe zestawienie! Ceramiczne płytki wzorcowe wymiar nominalny: 1, 2 i 10 mm Starcie (}m) Wymiar nominalny: Stalowe płytki wzorcowe Ceramiczne płytki wzorcowe ,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1, Przesuw (m) 1,01 1,02 1,03 1,04 1,05 1,06 1,07 1,08 1,09 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 Stal Węglik spiekany Ceramika CENA WPROWADZAJĄCA 314,

23 Czujnik pomiarowy Bardzo dokładny elektroniczny przyrząd pomiarowy LITEMATIC VL 50 A D 5.150, Objaśnienie zawartych w prospekcie oznaczeń Bardzo dokładny czujnik pomiarowy o nacisku pomiarowym 0,01 N (1 gf) i rozdzielczości 0,01 }m Dzięki stałemu i bardzo małemu naciskowi pomiarowemu szczególnie przydatny do pomiarów miękkich materiałów jak: guma, tworzywa sztuczne, taśma filmowa, lub delikatnych elementów Przesuw wrzeciona z napędem motorycznym o różnej prędkości 0,01 }m 0,01 N (1 gf) D Typ VL-50 A Cena katalogowa 6.060,00 Cena promocyjna 5.150,00 Zakres pomiarowy: 0 50 mm Rozdzielczość: 0,01 }m; 0,1 }m; 1,0 }m (do wyboru) Nacisk pom.: 0,01 N (1 gf) Błędy graniczne: (0,5 + L/100) }m L = wysokoś pomiarowa Wyjście danych: DIGIMATIC, RS-232 C, I/O złącze Opis T Wyłącznik nożny 34,20 02ADB440 Wtyczka do wyjścia I/O 34,20 (z przykryciem) Przewód sygnałowy (1 m) 38, Przewód sygnałowy (2 m) 51,00 Mitutoyo nie tylko opracowało i opatentowało A System, lecz również doprowadziło go do perfekcji: Jako jedyny oferent na świecie, Mitutoyo implementuje oryginalną technologię A w suwmiarkach, czujnikach zegarowych, mackach mierniczych i licznych mikrometrach kabłąkowych Power Off 5.00 Power On Keine Nie trzeba Nullsetzung notwendig! zerować! Zarejestrowane patenty Mitutoyo* Patent- US US US US US JP JP JP JP JP EP EP EP EP CN CN CN Zgłoszone patenty Mitutoyo* Patent- CN * Stan: styczeń 2006 IP- rodzaje zabezpieczeń Pojęcie "rodzaj zabezpieczenia" oznacza odporność przyrządu na wnikanie ciał obcych, kurzu lub wody. Stopień odporności został zdefiniowany na podstawie międzynarodowych klas zabezpieczeń (International Protection = IP). Stosowane przez Mitutoyo rodzaje zabezpieczeń IP przewyższają aktualne wymagania rynku. Zakładowe świadectwo sprawdzenia I D TÜV Rheinland : Włącznie z zakładowym świadectwem sprawdzenia Większość produktów Mitutoyo jest dostarczana standardowo z zakładowym świadectwem sprawdzenia. 23
