1 Dostawca Globalnych Rozwiązań Jak skutecznie zredukować ilość wody niedochodowej (strat) Woda, Ścieki i Osady III Konferencja IGWP Warszawa Robert Link

2 GLOBALNA FIRMA LOCATIONS COUNTRIES Kraków 1994

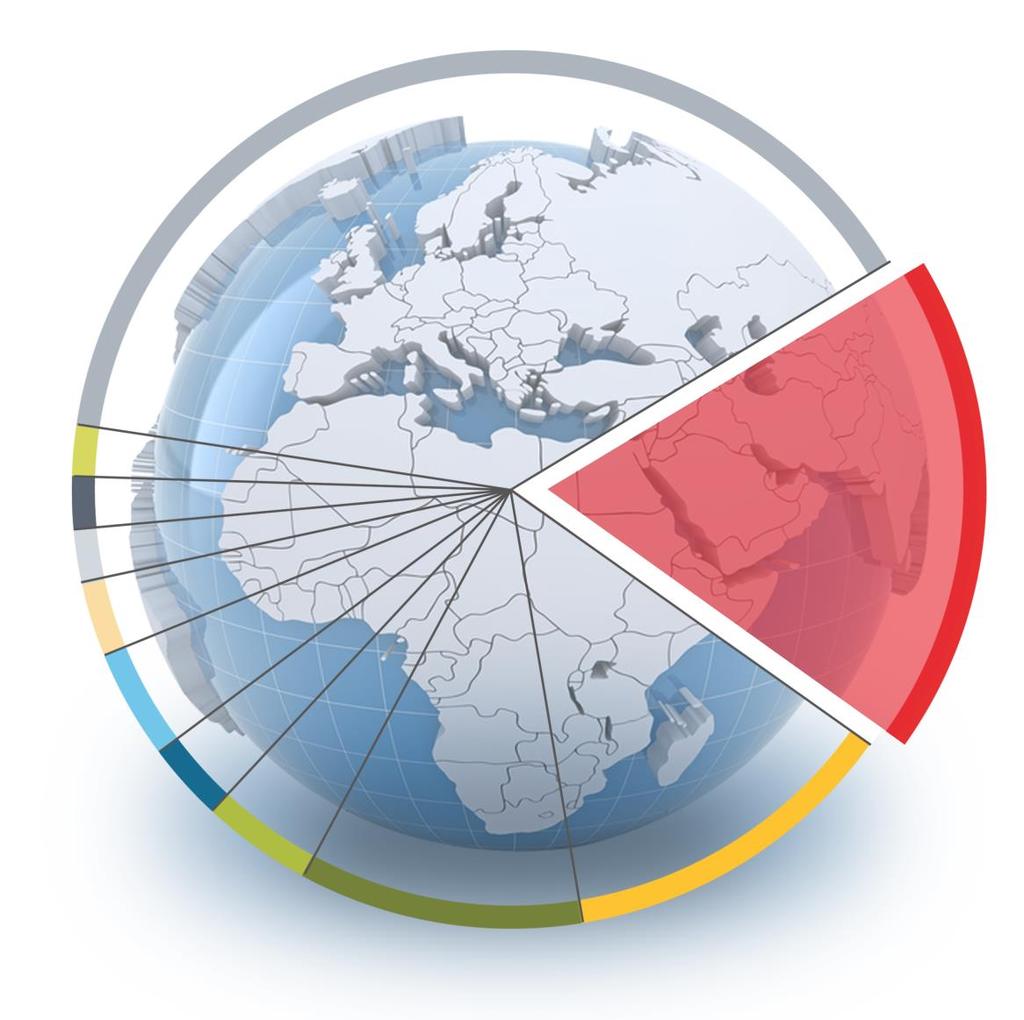

3 ŚWIATOWY LIDER W POMIARACH Inni 39 % Zenner 2 % Secure Meter 2 % GE2 % HPL Socomec 3 % Sensus 6 % Genus 3 % Diehl 4 % Elster 10 % L + G 10 % Données hors China, Source: IMS Research

4 LIDER W ZARZĄDZANIU DANYMI Z LICZNIKÓW 130 milionów modułów komunikacyjnych Itron na całym świecie codziennie przesyła informację

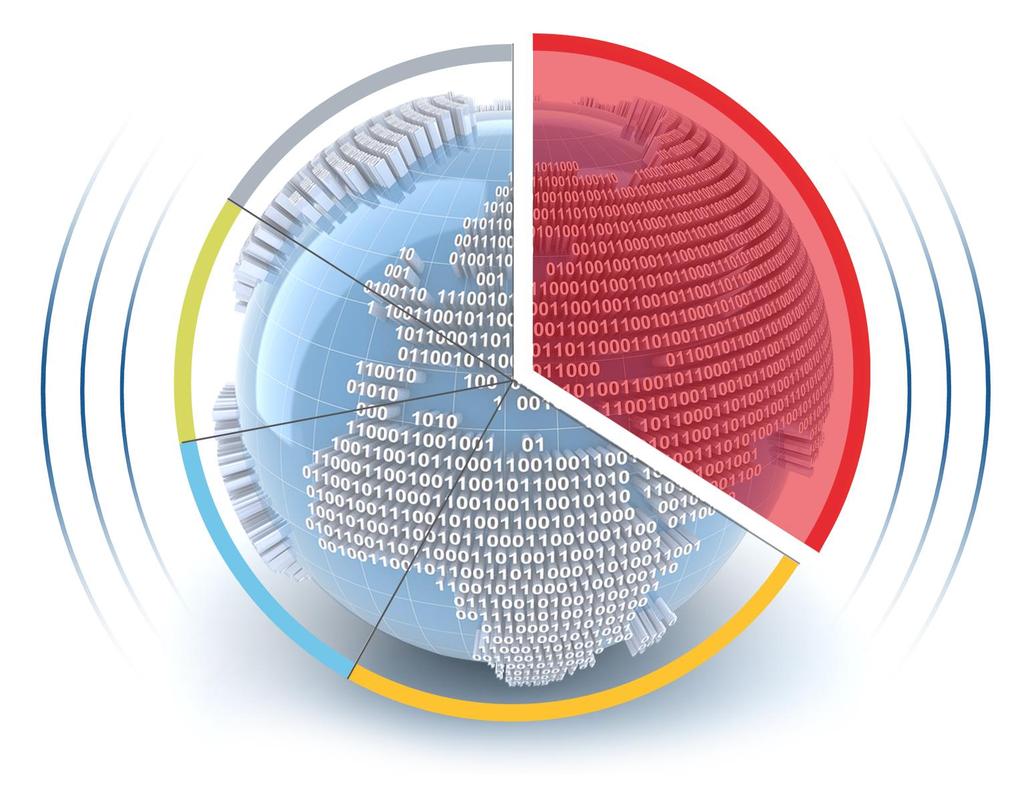

5 LIDER W ZARZĄDZANIU DANYMI Z LICZNIKÓW Inni 16 % 34% emeter 12 % Ecologic Analytics 14 % Oracle 24 % Source: CSC

6 WYBRANI KLIENCI STOSUJĄCY ROZWIĄZANIA ITRON

7 IWA MODEL IWA - International Water Association Konsumpcja fakturowana Konsumpcja zmierzona zafakturowana Konsumpcja niezmierzona zafakturowana Sprzedaż wody Autoryzowana konsumpcja Konsumpcja niefakturowana Konsumpcja zmierzona niezafakturowana Konsumpcja niezmierzona niezafakturowana Objętość wprowadzona do systemu Straty wody Straty pozorne Straty rzeczywiste Konsumpcja nieautoryzowana Niedokładność pomiaru Błędy w przekazywaniu danych Wycieki w rurociągach przesyłowych Wycieki i przelewy w zbiornikach Wycieki na przyłączach do miejsca pomiaru Non-Revenue Water Woda niezafakturowana

8 34% NON-REVENUE WATER

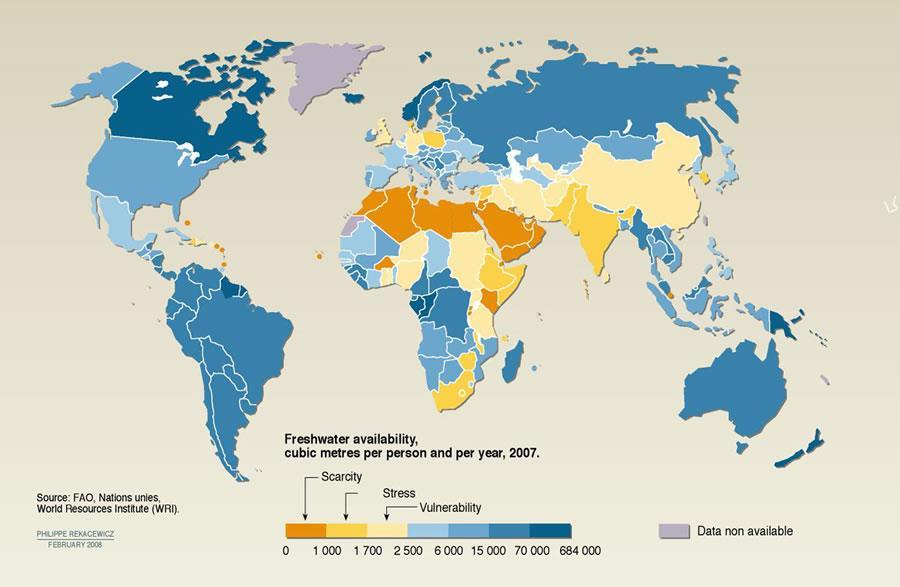

9 ŚWIATOWE ZASOBY SŁODKIEJ WODY

10 POLSKA JEST ZAINTERESOWANA OGRANICZANIEM WODY NIEDOCHODOWEJ (NIEZAFAKTUROWANEJ)» Planowane jest drastyczne podniesienie opłaty za pozyskanie wody od 1 stycznia 2018.» Konieczność pomiaru tej wody za pomocą wodomierzy spełniających wymogi prawnej kontroli metrologicznej przyrządów pomiarowych (zatwierdzenie MID, legalizacja).

11 POLSKA JEST ZAINTERESOWANA OGRANICZANIEM WODY NIEDOCHODOWEJ (NIEZAFAKTUROWANEJ)» W 2016 roku NIK przeprowadził kontrolę w 82 gminach i 18 przedsiębiorstwach woj. lubuskiego pod kątem m. in. zapewnienia zaopatrzenia w wodę przeznaczoną do spożycia» Biorąc pod uwagę skalę i zakres stwierdzonych nieprawidłowości związanych z zaopatrzeniem mieszkańców w wodę, Najwyższa Izba Kontroli podjęła decyzję o przeprowadzeniu ogólnopolskiej kontroli tego obszaru.» Minister Środowiska, podzielając oceny, uwagi i wnioski NIK, a także dostrzegając wagę problemu polecił przeprowadzenie kontroli gospodarowania zasobami wodnymi w całym kraju.

IWA MODEL IWA - International Water Association Konsumpcja fakturowana Konsumpcja zmierzona zafakturowana Konsumpcja niezmierzona zafakturowana Sprzedaż wody Autoryzowana konsumpcja Konsumpcja

12 IWA MODEL IWA - International Water Association Konsumpcja fakturowana Konsumpcja zmierzona zafakturowana Konsumpcja niezmierzona zafakturowana Sprzedaż wody Autoryzowana konsumpcja Konsumpcja niefakturowana Konsumpcja zmierzona niezafakturowana Konsumpcja niezmierzona niezafakturowana Objętość wprowadzona do systemu Straty wody Straty pozorne Straty rzeczywiste Konsumpcja nieautoryzowana Niedokładność pomiaru Błędy w przekazywaniu danych Wycieki w rurociągach przesyłowych Wycieki i przelewy w zbiornikach Wycieki na przyłączach do miejsca pomiaru Non-Revenue Water Woda niezafakturowana

13 JAKIE JEST ROZWIĄZANIE?

GLOBALNE ROZWIĄZANIA ITRON DOKŁADNY POMIAR WIARYGODNE ZBIERANIE I PRZESYŁANIE DANYCH PRZECHOWYWANIE DANYCH I ZARZĄDZANIE NIMI Wodomierz Moduł

14 GLOBALNE ROZWIĄZANIA ITRON DOKŁADNY POMIAR WIARYGODNE ZBIERANIE I PRZESYŁANIE DANYCH PRZECHOWYWANIE DANYCH I ZARZĄDZANIE NIMI Wodomierz Moduł Radiowy Kolektor Akces Point Przechowywanie danych Wizualizacja danych Automatyczny eksport do systemów bilingowych Monitorowanie i raportowanie alarmów

15 INKASENCKI SYSTEM RADIOWEGO ODCZYTU Architektura Tryb Drive By Oprogramowanie analityczne System rozliczeniowy Tryb Walk By Web Portal 6

reader Tablety lub smartfony z systemem Android Możliwość wprowadzania

16 ODCZYT RADIOWY TEMETRA Temetra reader» Odczyt ręczny i/lub radiowy w trybie Walk-by/Drive-by» Pracuje na urządzeniach z systemem Android» Temetra reader Tablety lub smartfony z systemem Android Możliwość wprowadzania odczytów ręcznych Odczyt radiowy Kontrola odczytów Przyjazny interfejs użytkownika 4

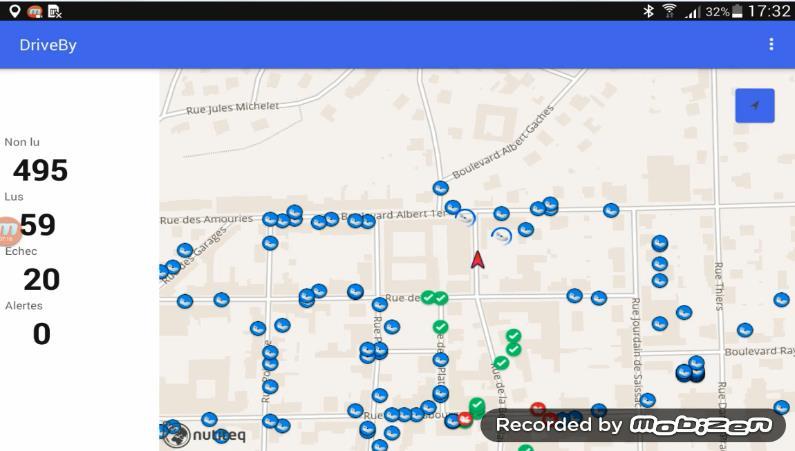

17 TRYB ODCZYTU DRIVE-BY Szybszy odczyt radiowy Do 500 liczników na godzinę Odczyt w pełni automatyczny Mapy w trybie offline 25

18 TEMETRA READER Oparty o system Android» Mobile Meter Reading Software Zdalna aktualizacja oprogramowania Zdalne przesyłanie tras Pozyskiwanie wsp. GPS oraz robienie dokumentacji zdjęciowej Szybszy tryb odczytu Drive-By 22

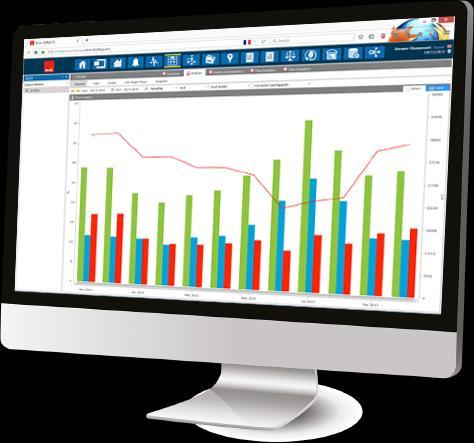

19 SERWIS ANALITYCZNY ITRON PRZECHOWYWANIE DANYCH I ZARZĄDZANIE NIMI WSPÓLNY INTERFEJS DO PRZECHOWYWANIA I PRZETWARZANIA DANYCH Przechowywanie danych Wizualizacja danych Automatyczny eksport do systemów bilingowych Monitorowanie i raportowanie alarmów

20 SERWIS ANALITYCZNY ITRON Web Interface Data Security References DIS Customer Services Applications Network Management Applications

DIS : Data Intelligence Service Zaawansowane narzędzie wspomagające efektywnym zarządzaniem DMA czyli strefą DIS Analiza nocnych przepływów

21 DIS : Data Intelligence Service Zaawansowane narzędzie wspomagające efektywnym zarządzaniem DMA czyli strefą DIS Analiza nocnych przepływów Zarządzanie ciśnieniem Monitoring sieci Polityka/program wymiany liczników BILANS WODY AUDYT BAZY DANYCH ZARZĄDZANIE WYMIANAMI Detekcja Wycieków

22 DMA Hydraulic Bilans wodybalance Minimum night flows & losses (%) Minimalne przepływy nocne (określenie strat %)

porównanie zużycia stanu wodomierza strefowego z sumą zużyć wodomierzy z grupy musi być za dokładnie ten sam

23 STREFOWANIE SIECI Wszystkie odczyty są zsynchronizowane czasowo Zsumowana strefa Wybierz wodomierze końcowe, które są obsługiwane przez wodomierz strefowy Połącz wodomierze w grupę Kluczowa jest synchronizacja czasu porównanie zużycia stanu wodomierza strefowego z sumą zużyć wodomierzy z grupy musi być za dokładnie ten sam okres czasu. Wodomierz strefowy Możliwe przyczyny różnic: kradzież, wyciek, uszkodzone wodomierze, niezmierzona dostawa wody itp.

24 DIS DATA BASE Audyt bazy danych AUDIT

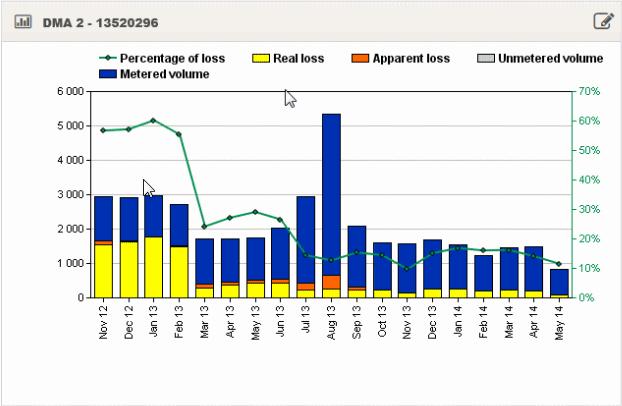

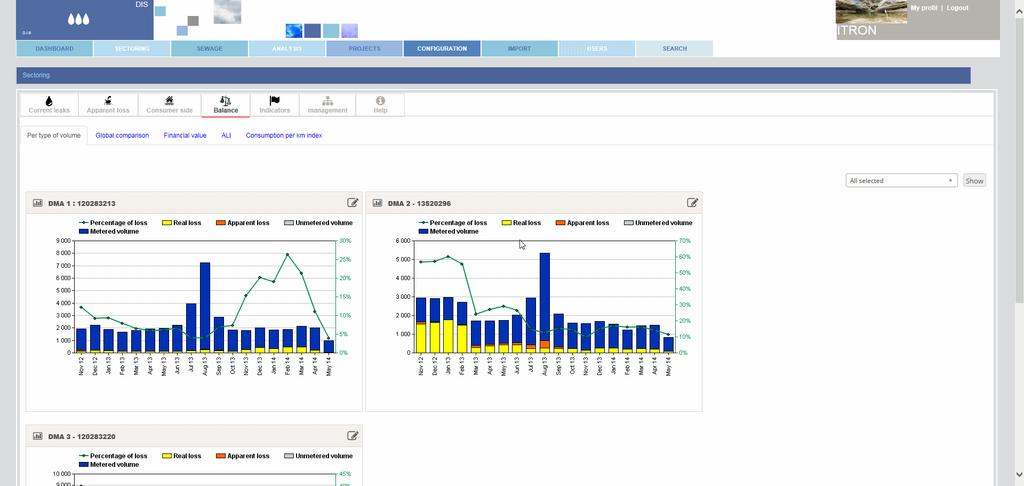

25 DIS WATER BALANCE PODZIAŁ STRAT DISPATCH NA RZECZYWISTE BETWEEN I POZORNE W APPARENT BILANSIE WODY AND REAL LOSSES

26 DMA ANALIZA STREFY 26

27 DMA BILANS STREFY VIANA DO CASTELO PORTUGALIA 27

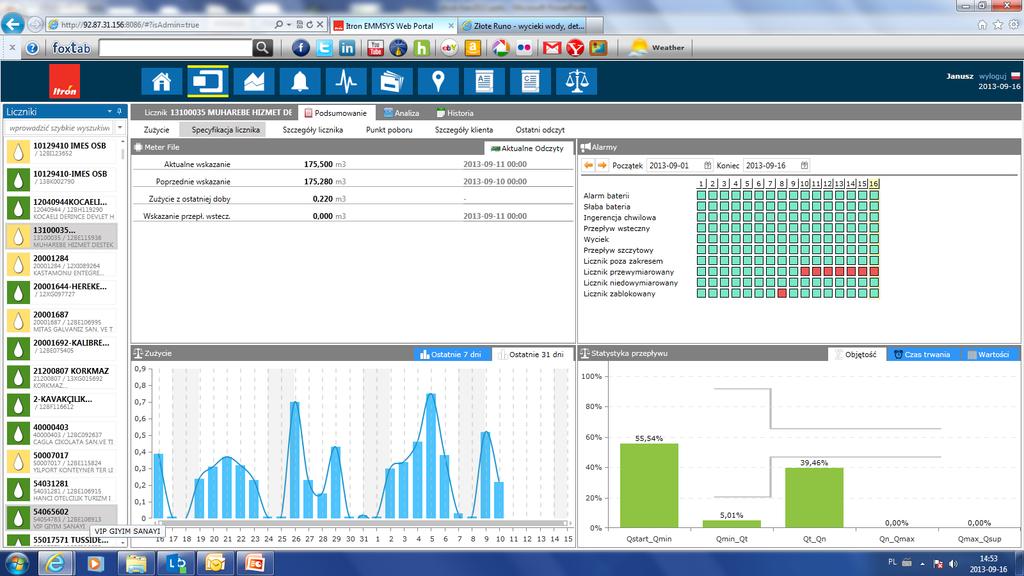

28 DOKŁADNA ANALIZA KAŻDEGO ODBIORCY

29 PRZYKŁADY ALARMÓW Usunięcie plomby Próba oszustwa magnesem Zablokowany wodomierz Odwrócony wodomierz Alarmy ingerencji Wykrycie by-pasów, prób oszustwa, zablokowanych wodomierzy Odwrócone i źle zainstalowane wodomierze Próby ingerencji w moduł radiowy

30 SYSTEM MDM PRZYKŁAD LICZNIKA Z ALARMEM MAKS. PRZEPŁYWU ZUŻYCIA GODZINOWE 30

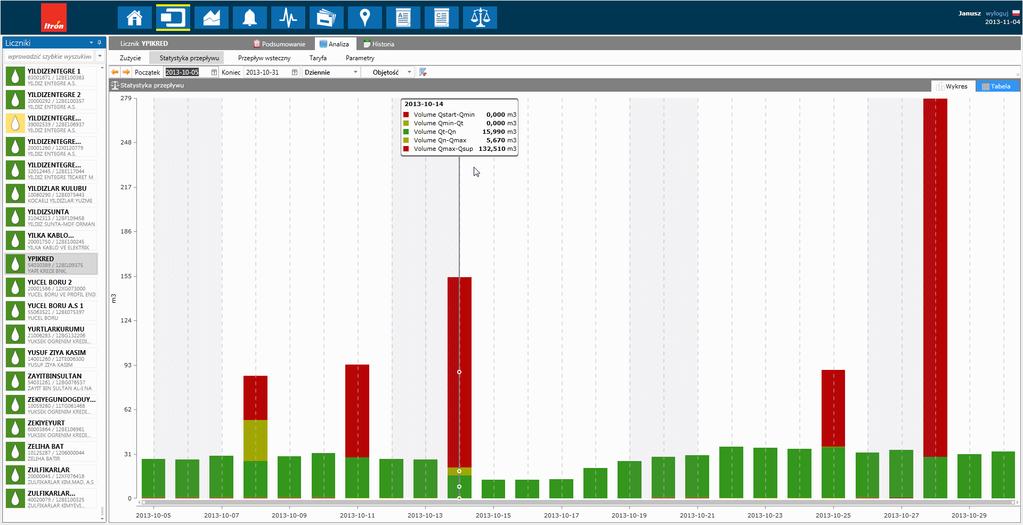

31 SYSTEM MDM PRZYKŁAD LICZNIKA Z ALARMEM MAKS. PRZEPŁ. ANALIZA PRZEPŁYWÓW (OBJĘTOŚĆ) 31

32 SYSTEM MDM PRZYKŁAD LICZNIKA Z ALARMEM MAKS. PRZEPŁ. ANALIZA PRZEPŁYWÓW (OBJĘTOŚĆ) 32

33 SYSTEM MDM PRZYKŁAD LICZNIKA NIEDOWYMIAROWANEGO ANALIZA SZCZEGÓŁOWA 33

34 SYSTEM MDM ANALIZA ALARMÓW 34

35 SYSTEM MDM ANALIZA ALARMÓW 35

36 SYSTEM MDM ANALIZA ALARMÓW 36

37 Radiowe systemy inkasenckie Itron wodomierzy 37

38 Radiowe systemy inkasenckie Itron wodomierzy 38

39 Radiowe systemy stacjonarne EverBlu wodomierzy 39

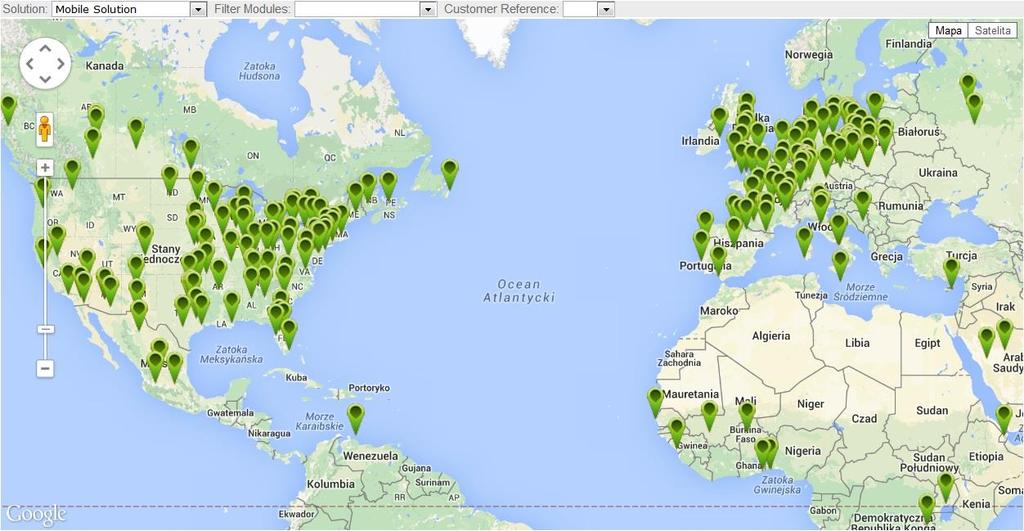

40 Klienci, którzy nam zaufali mapa systemów

41 DZIĘKUJĘ ZA UWAGĘ 41
