1 Itron Polska Sp. z o.o. ul.romanowicza 6, Kraków

2 Nowe możliwości radiowego odczytu wodomierzy w systemie dwukierunkowym Janusz Cudnik

3 Historia 1881: Utworzenie firmy Compagnie des Compteurs 1970: 1977: Utworzenie 2001: Powstanie 2004: Itron łączy się z Schlumberger Electricity Metering 2007: Itron łączy się z Actaris 2009:

4 Wyniki nowej grupy Itron + Actaris 1.91 miliardów $ obrotu Obecność na giełdzie w N. Jorku NASDAQ: ITRI 8,700 pracowników Obecność na 5 kontynentach 70 jednostek w 38 krajach Sprzedaż w ponad 130 krajach dla ponad 8,000 przedsiębiorstw dystrybuujących media

5 Grupa Itron Inc.

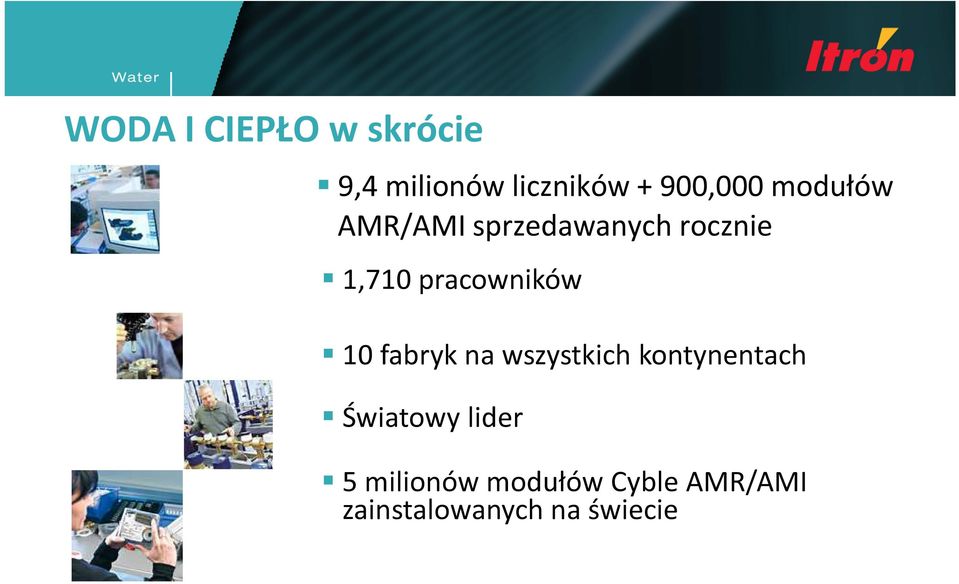

6 WODA I CIEPŁO w skrócie 9,4 milionów liczników + 900,000 modułów AMR/AMI sprzedawanych rocznie 1,710 pracowników 10 fabryk na wszystkich kontynentach Światowy lider 5 milionów modułów Cyble AMR/AMI zainstalowanych na świecie

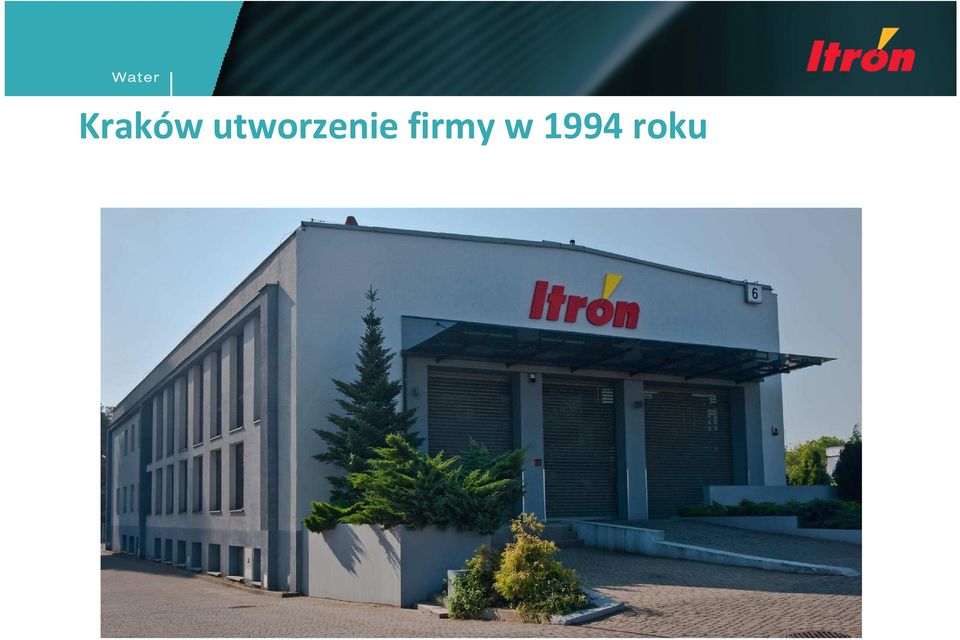

7 Kraków utworzenie firmy w 1994 roku

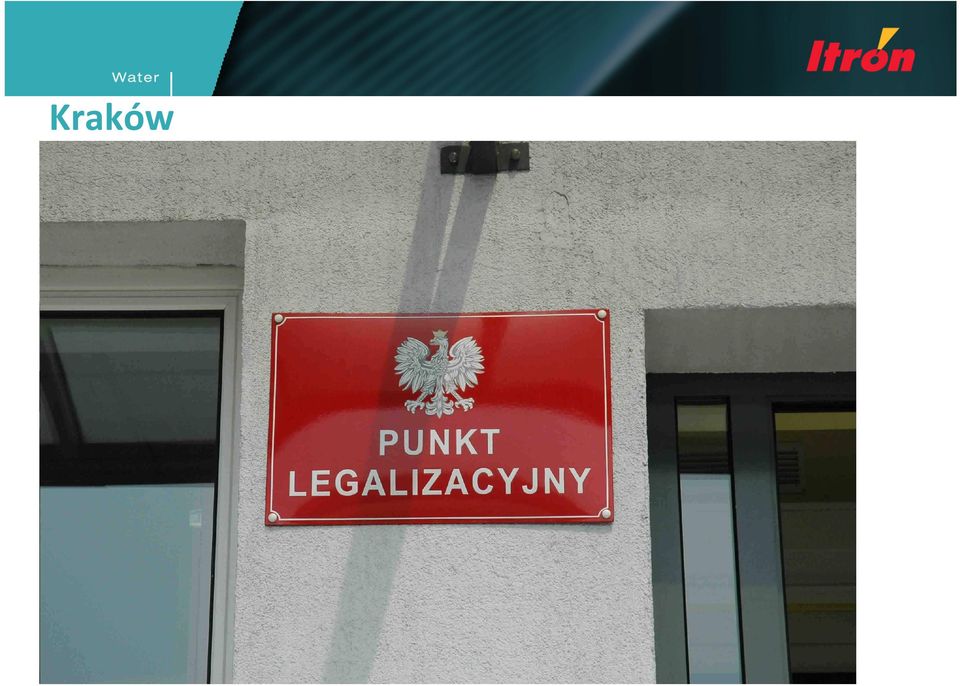

8 Kraków

9

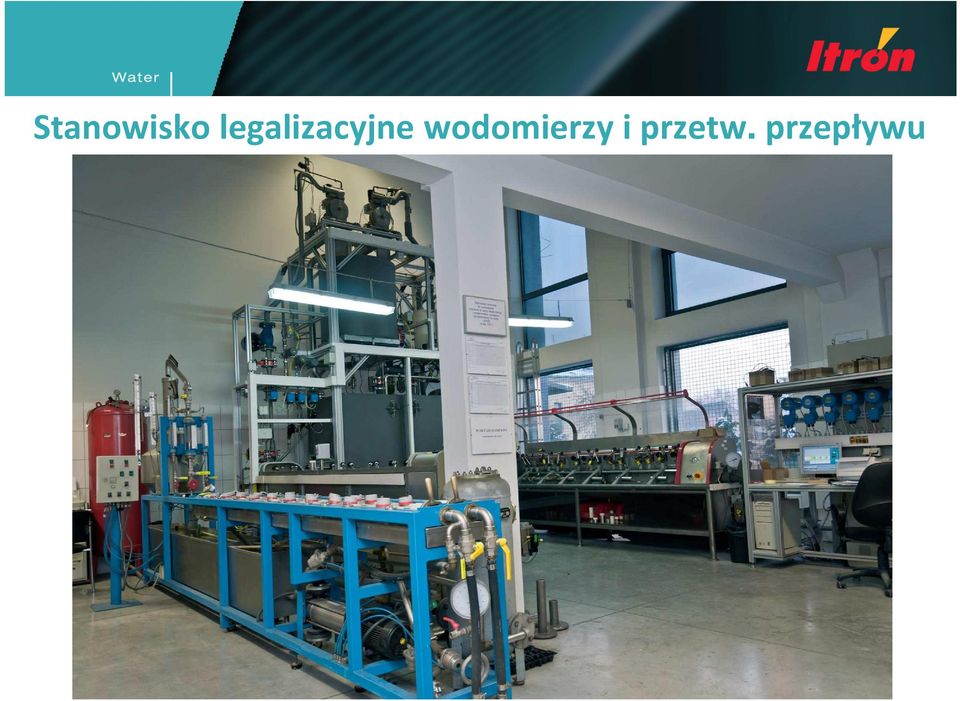

10 Stanowisko legalizacyjne wodomierzy i przetw. przepływu

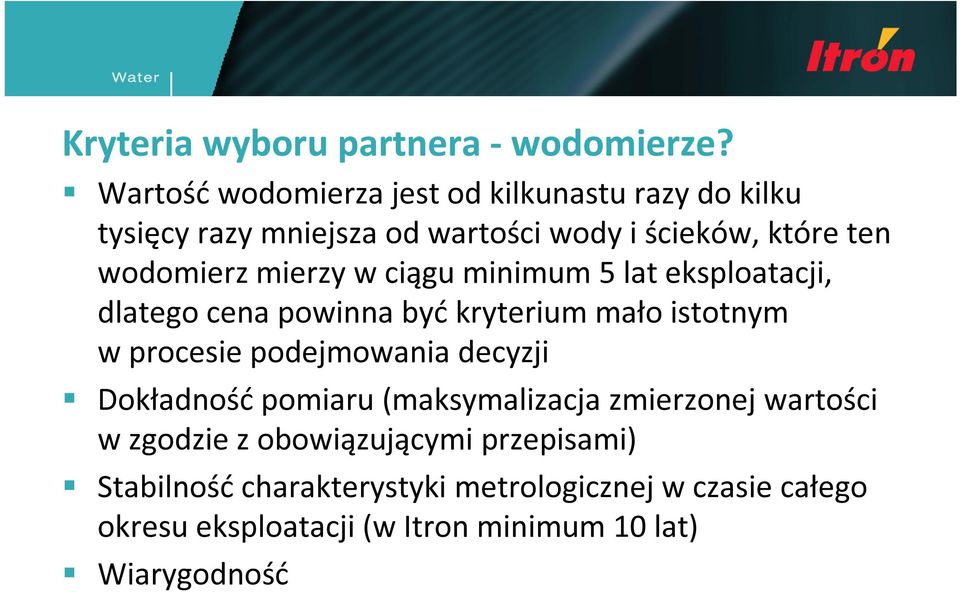

11 Kryteria wyboru partnera - wodomierze? Wartość wodomierza jest od kilkunastu razy do kilku tysięcy razy mniejsza od wartości wody i ścieków, które ten wodomierz mierzy w ciągu minimum 5 lat eksploatacji, dlatego cena powinna być kryterium mało istotnym w procesie podejmowania decyzji Dokładność pomiaru (maksymalizacja zmierzonej wartości w zgodzie z obowiązującymi przepisami) Stabilność charakterystyki metrologicznej w czasie całego okresu eksploatacji (w Itron minimum 10 lat) Wiarygodność

12 Kryteria wyboru partnera jaki system? Nawet najlepszy system odczytu przesyła tylko informacje pochodzące z wodomierzy. O jakości systemu świadczy brak przekłamań, na jakość informacji ma wpływ wodomierz. System odczytu musi być wiarygodny, bo inaczej wzrośnie skokowo ilość reklamacji Konieczny jest zdalny dostęp do modułów także w celu ich przeprogramowywania system dwukierunkowy ( nadajnik i odbiornik radiowy) Zasięg efektywny musi umożliwiać odczyt w trudno dostępnych miejscach jak zalane studzienki, piwnice w starych budynkach itp. im niższa częstotliwość tym lepiej Dobre parametry eksploatacyjne: IP68, trwałość baterii Możliwość stworzenia systemu stacjonarnego bez konieczności wymiany modułów System powinien być sprawdzony i poparty referencjami, jeśli Wodociąg nie chce być przedmiotem eksperymentu

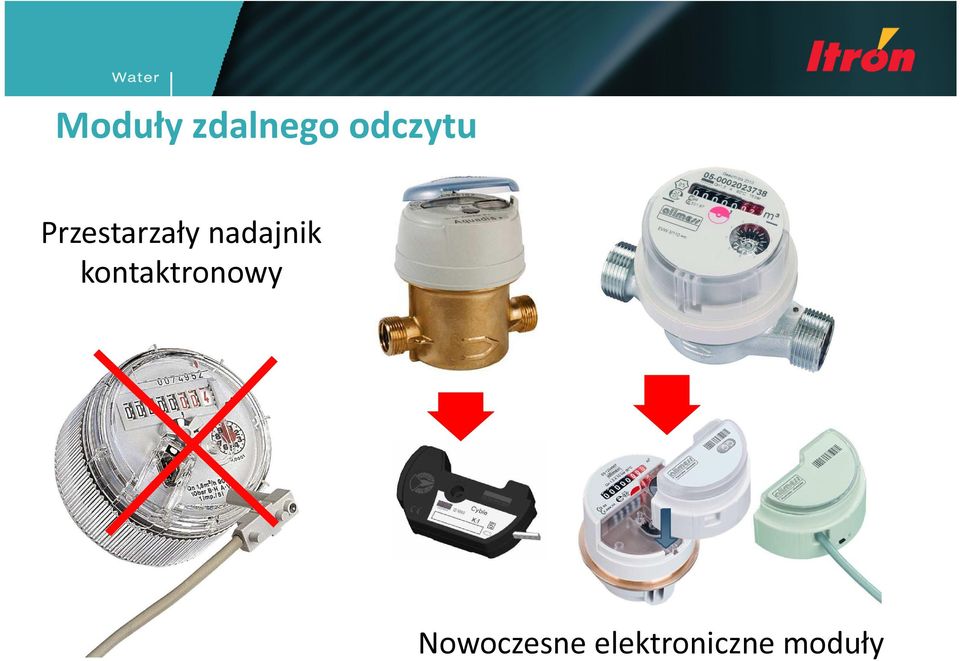

13 Moduły zdalnego odczytu Przestarzały nadajnik kontaktronowy Nowoczesne elektroniczne moduły

14 Zasada działania modułu Cyble Cewki Liczydło bez elementu magnetycznego Trzy cewki rozpoznają kierunek obrotu wskazówki Układ elektroniczny wysyła standardowe impulsy

15 Radiowy system odczytu inkasencki Odczyt radiowy modułów Cyble TM Easyco: Radiowy terminal EasyRoute host / mobile dedykowane oprogramowanie

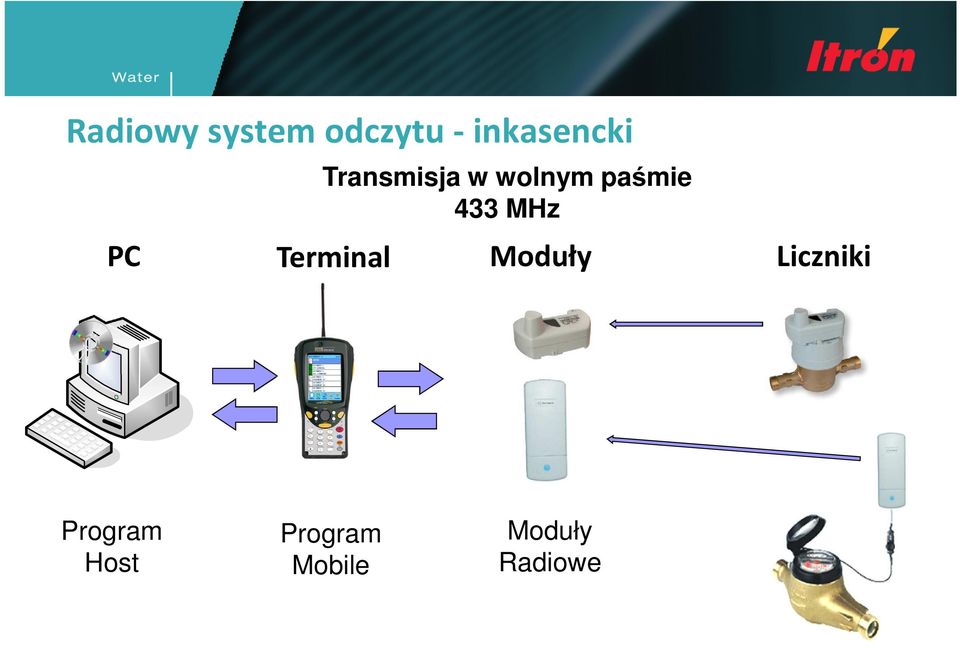

16 Radiowy system odczytu - inkasencki Transmisja w wolnym paśmie 433 MHz PC Terminal Moduły Liczniki Program Host Program Mobile Moduły Radiowe

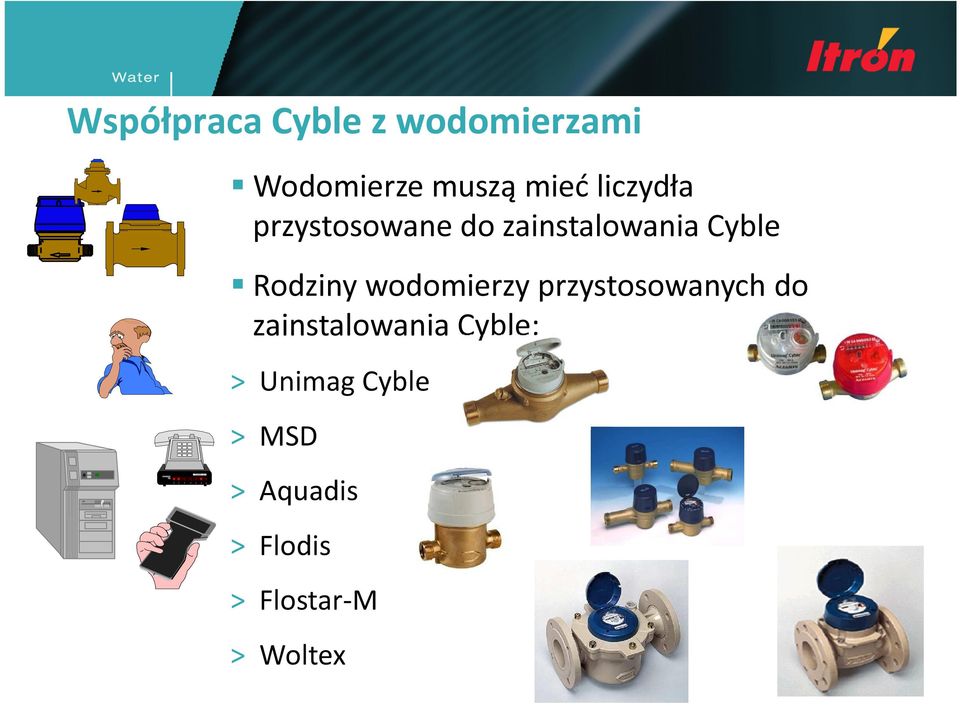

17 Współpraca Cyble z wodomierzami Wodomierze muszą mieć liczydła przystosowane do zainstalowania Cyble Rodziny wodomierzy przystosowanych do zainstalowania Cyble: > Unimag Cyble > MSD > Aquadis > Flodis > Flostar-M > Woltex

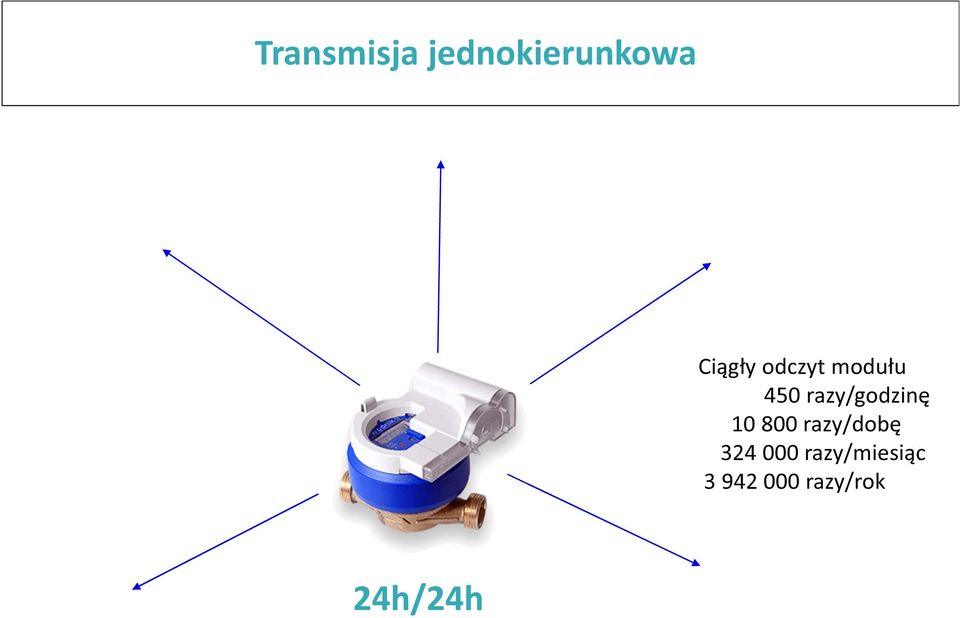

18 Transmisja jednokierunkowa Ciągły odczyt modułu 450 razy/godzinę razy/dobę razy/miesiąc razy/rok 24h/24h

19 Transmisja dwukierunkowa Odczyt pojedynczy Każdy moduł jest wywoływany pojedynczo Odczyt grupowy Wszystkie moduły są wywoływane równocześnie. Odczyt jest 2-3 razy szybszy niż pojedyncze wywoływanie.

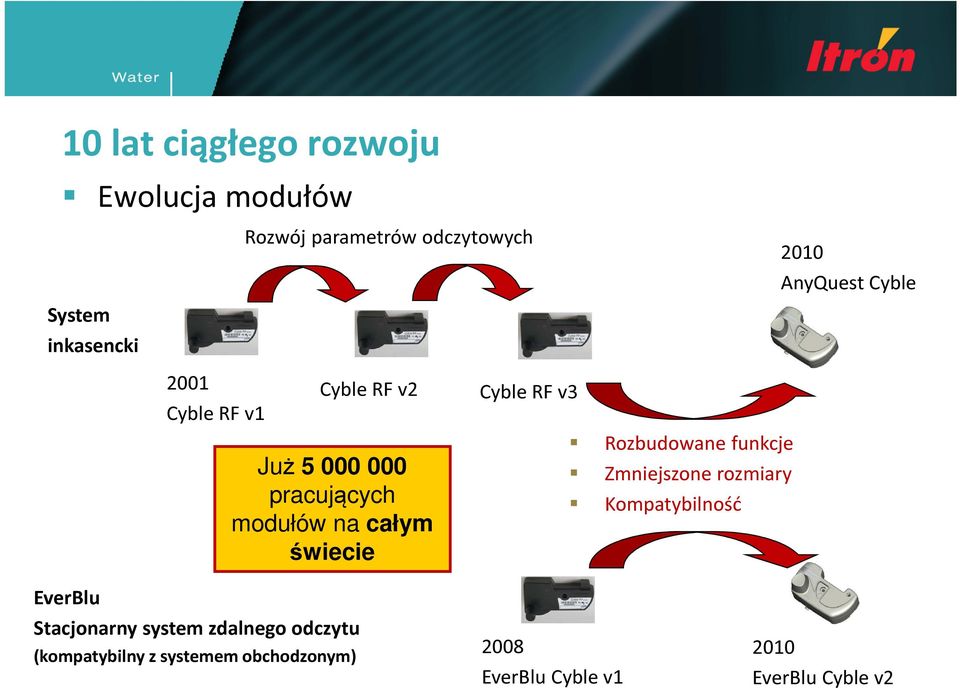

20 10 lat ciągłego rozwoju Ewolucja modułów System inkasencki Rozwój parametrów odczytowych 2010 AnyQuest Cyble 2001 Cyble RF v1 Cyble RF v2 Już pracujących modułów na całym świecie Cyble RF v3 Rozbudowane funkcje Zmniejszone rozmiary Kompatybilność EverBlu Stacjonarny system zdalnego odczytu (kompatybilny z systemem obchodzonym) 2008 EverBlu Cyble v EverBlu Cyble v2

21 Rodzaje modułów radiowych > AnyQuest Cyble Basic Moduł kompatybilny z Cyble RF, o zmniejszonych rozmiarach > AnyQuest Cyble Enhanced Rozszerzona wersja Cyble AnyQuest posiadająca dodatkowe funkcje > EverBlu Cyble Moduł umożliwiający pracę w systemie stacjonarnym, posiadający funkcje AnyQuest Cyble Enhanced > Pulse RF Moduł uniwersalny

22 CYBLE RF - AnyQuest Cyble Basic Dwukierunkowa transmisja Pasmo 433 MHz Protokół komunikacyjny RADIAN Bezprzewodowy montaż na liczydle Podstawowe odczytywane dane: Objętość z datą i godziną odczytu, 13 miesięczny rejestr objętości na koniec miesiąca, 13 miesięczny rejestr ilości dni z wyciekiem, 13 miesięczny rejestr detekcji wstecznego przepływu, skumulowana objętośc przepływu wstecznego Alarmy w tym próba nielegalnego montażu, stan baterii Czas pracy baterii do 15 lat Klasa szczelności IP68 (możliwość pracy pod wodą)

23 Podstawowe korzyści ze stosowania systemu radiowego odczytu wodomierzy Brak konieczności wchodzenia na posesję klienta Brak konieczności wchodzenia do studzienki Bezpieczeństwo inkasenta Uniknięcie pomyłek ludzkich Szybkość wykonania odczytów Satysfakcja klienta brak konieczności wpuszczania osób obcych na posesję i/lub do pomieszczeń...

24 Czy radiowy system odczytu wodomierzy można wykorzystać do innych celów niż zafakturowanie należności dla klienta?

25 Wykrywanie wycieków Jeżeli występuje przez 24 godziny permanentny przepływ powyżej zaprogramowanego progu przepływu, to taki dzień jest uznawany za dzień z wyciekiem. Zapamiętanie 13 miesięcznej historii z ilością dni z wyciekiem w ciągu miesiąca, miesięczny i roczny alarm wycieku. Przepływ 1 dzień

26 Detekcja wstecznego przepływu Pomiar objętości wody jaka przepłynęła w odwrotnym kierunku. Zapamiętanie indexu totalnej ilości wody jaka przepłynęła wstecz i 13 miesięczny rejestr alarmów. Detekcja wstecznego przepływu Monitorowanie zaworów zwrotnych Wykrycie nieprawidłowej instalacji Reklamacje jakości wody Próba oszustwa

27 Zarządzanie siecią Zużycie powyżej progu wysokiego przepływu przepływ 5 wartości maksymalnego przepływu z czasem wystąpienia Zużycie w trakcie zaprogramowanej taryfy czas Zużycie poniżej progu niskiego przepływu Monitoring zużycia wody z wykorzystaniem progów przepływu = oszczędność wody, właściwy dobór rozmiaru wodomierza

28 Rejestracja max. pików przepływu Rejestracja największego przepływu w konfigurowalnym interwale (godzina, dzień, tydzień, miesiąc) 5 największych pików przepływu jest zapisywanych (z czasem wystąpienia) 13 miesięczny rejestr alarmów Przepływ. czas Detekcja pików przepływu Monitorowanie ponadnormatywnego zużycia wody Nadzór kontraktów z dużymi odbiorcami Negocjowanie kontraktów z dostawcami Wyjaśnianie spadków ciśnienia w sieci

29 Samodobierający się wodomierz Wskaźnik czy licznik jest przewymiarowany lub niedowymiarowany (13 miesięcznych wskaźników) Zużycie poniżej progu niskiego przepływu Zużycie powyżej progu wysokiego przepływu Wodomierz przewymiarowany Profil zużycia Wodomierz niedowymiarowany Optymalizacja doboru wodomierza = dokładniejszy pomiar + zwiększony czas pracy wodomierza

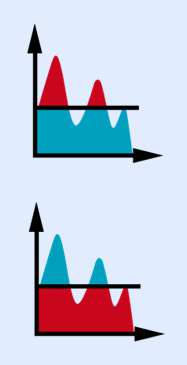

30 Konsumpcja powyżej i poniżej progu Rejestracja całkowitej konsumpcji poniżej progu dolnego i powyżej progu górnego. Przepływ 408m 3 Objętość powyżej i poniżej progów czas 691m 3 Fakturowanie wielotaryfowe Oszczędzanie wody (wycieki) Wykrywanie uszkodzonych wodomierzy

31 Samodobierający się wodomierz Przykład konfiguracji miesięcznych wskaźników: Jeżeli skumulowana objętość powyżej Q3 lub poniżej Q2 przekracza 5% i odpowiednio 20% miesięcznego zużycia aktywowany jest alarm Rejestracja: 2x 13 miesięcznych flag Wskaźniki doboru wodomierza Wykrywanie przewymiarowanych lub niedowymiarowanych wodomierzy Przeprowadzenie prawidłowej akcji wymiany Usunięcie wodomierzy o zbyt małym zakresie pomiarowym

32 Taryfy zużycia 2 niezależnie programowalne okna czasowe pozwalające rozliczać według dodatkowych dwóch różnych taryf Przykład zastosowania: 11:00 15:00 / Czerw. Wrześ. (zużycie 1) 19:00 21:00 / List. Sty. (zużycie 2) Rozliczanie według taryf = planowanie ilości uzdatnianej wody

33 2 dodatkowe rejestry zależne od czasu Rejestracja konsumpcji w zależności od pory dnia i roku. Przykładowa konfiguracja: Index 1: konsumpcja od 15 czerwca do 1 września między 15-tą a 19-tą Index 2: konsumpcja przez cały rok między 2-gą a 4-tą Przepływ czas 2 dodatkowe rejestry czasowe Racjonalizacja zużycia wody Pomiar zużycia nocnego (wycieki) Fakturowanie wielotaryfowe Monitorowanie godzin szczytu Monitorowanie godzin pompowania

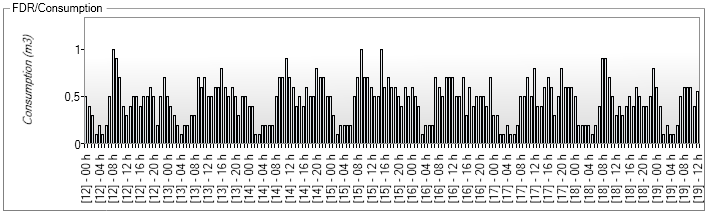

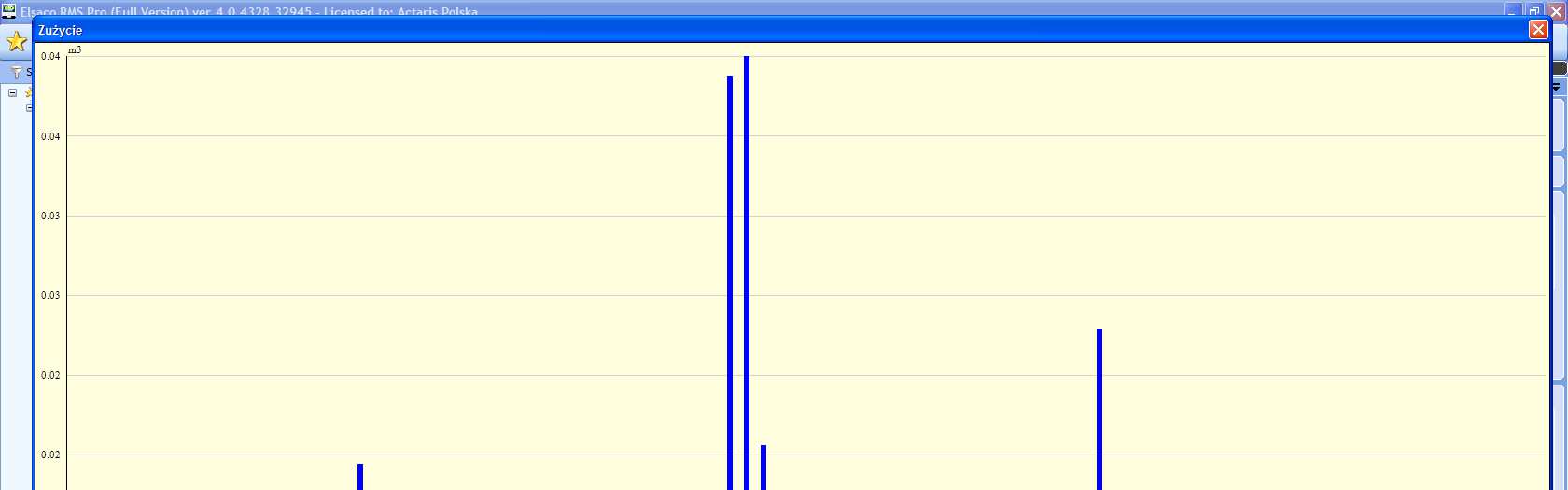

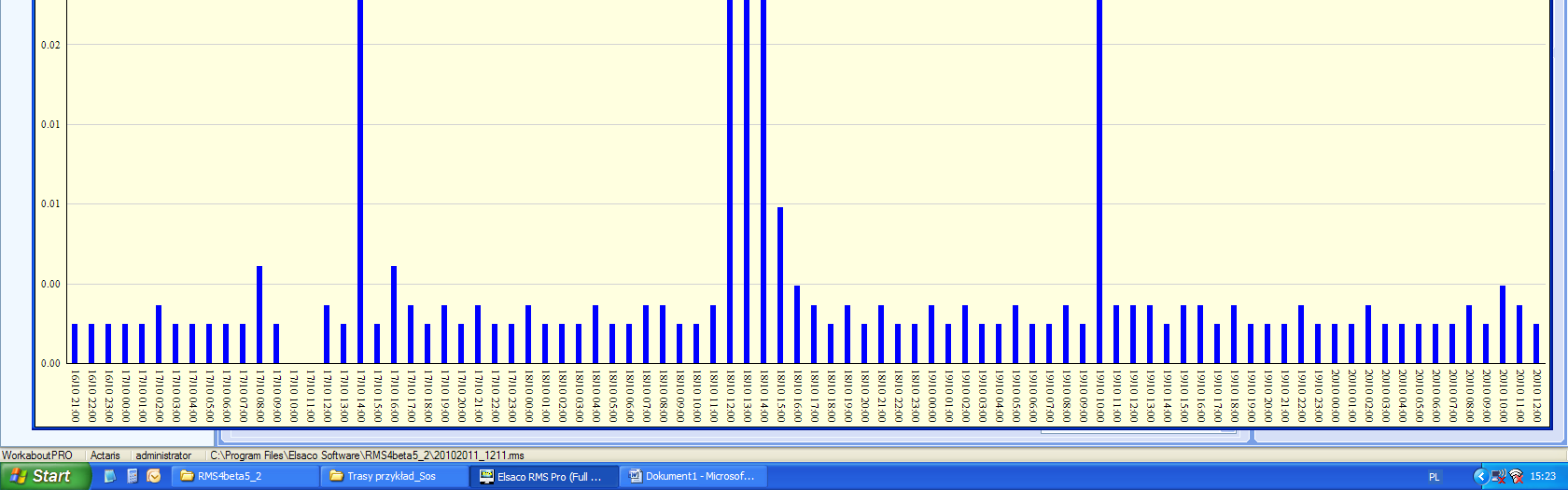

34 Rejestracja zużycia wody Rejestracja konsumpcji w interwale do wyboru: godzina/dzień/tydzień/miesiąc, 46 lub 89 interwałów jest rejestrowanych. W fabryce jest ustawiane wstępnie 46 miesięcy Rejestracja Ewoluowanie profilu klienta Rejestracja zużycia nocnego Ułatwianie fakturowania w tym samym dniu Taryfy sezonowe Detekcja kradzieży wody

35

36 Rejestrator stanów objętości Zapamiętywanie do 91 stanów objętości z programowalnym krokiem /02/09 10/02/09 17/02/09 24/02/09 03/03/09 10/03/09 17/03/09 24/03/09 31/03/09 Krok rejestratora = godziny/dni/tygodnie/miesiące Wartości rejestru = szczegółowy profil pracy wodomierza

37 Programowalne daty odczytu Niezależnie od zaprogramowanych dat odczytu moduł pamięta wskazania na koniec kolejnych miesięcy FDR 1 31/01 FDR 2 28/02 FDR 3 31/03 Wskazania z 4 zaprogramowanych dni ROZLICZENIE 15 Lut ODCZYT 18 Lut FDR 4 30/04 FDR 5 31/05 FDR 6 30/06 Data zaprogramowanego odczytu Data aktualnego odczytu Wskazania wodomierzy na wcześniej zaprogramowaną datę = możliwość wystawienia faktury za zużycie wody do wcześniej zaprogramowanej daty + precyzyjna kalkulacja bilansu zużycia (wskazania wszystkich wodomierzy są zapamiętane dokładnie w tym samym czasie)

38 Nietypowe dni fakturowania Zatrzaśnięcie indexu objętości w 4 dowolnych dniach Przykładowe wybranie dni rejestracji 31 Mar 15 Kwi 30 Wrz 31 Gru Ustawienie dni fakturowania Fakturowanie wszystkich klientów w tym samym dniu (np. zmiana taryfy) Kontrola stref niezależnie od okresu rejestracji

39 Data wystąpienia alarmów START 05 Sty KONIEC 12 Sty 5 ostatnich alarmów z datą wystąpienia (wyciek, wsteczny przepływ, demontaż modułu itd....) Data alarmu = argument w sporach z klientem

40 Rejestr alarmów znakowanych czasem Ostatnie krytyczne alarmy z datą wystąpienia (wyciek, wsteczny przepływ, zdjęcie plomby, rekonfiguracja) 12 Lis 05 Lis 12 Lis Alarmy z datą wystąpienia Rozstrzyganie sporów z klientami Detekcja patologii

41 Alarmy ingerencji Demontaż modułu Detekcja ingerencji = prawidłowy bilans Detekcja pola magnetycznego Brak zużycia Obrócony licznik

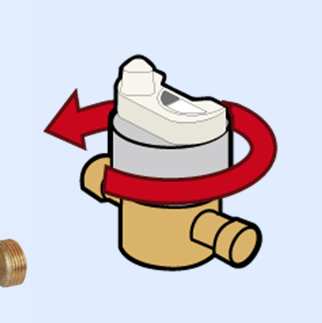

42 Przykłady alarmów Usunięcie plomby Zablokowany wodomierz Odwrócony wodomierz Alarmy ingerencji Wykrycie by-pasów, prób oszustwa, zablokowanych wodomierzy Odwrócone i źle zainstalowane wodomierze Próby ingerencji w moduł radiowy

43 Automatyczna synchronizacja czasu Żądanie pobrania danych (łącznie z aktualną datą i czasem terminala) Dane Dane Automatyczna synchronizacja czasu = wskaźniki czasu są zawsze dokładne + brak przesunięcia czasu okna odczytowego Potwierdzenie (łącznie z aktualną datą i czasem)

44

45

46 Radiowy odczyt inkasencki wspomagany GPS

47 Wybrane przedsiębiorstwa korzystające z systemu radiowego odczytu wodomierzy Itron MPWiK Sp. z o. o. Wrocław MWiK Sp. z o. o. Bydgoszcz ZWiK Sp. z o. o. Zielona Góra LWiK Sp. z o. o. Legnica PWiK Sp. z o. o. Kutno PWiK Sp. z o. o. Szczecinek RPWiK S. A. Sosnowiec MPWiK Sp. z o. o. Jaworzno PWiK Sp. z o. o. Olkusz PWiK Sp. z o. o. Tarnowskie Góry PWiK Sp. z o. o. Siedlce PWiK Sp. z o. o. Jelenia Góra WPWiK Sp. z o. o. Wałbrzych

48 Stała sieć radiowa Odczyt radiowy modułów Cyble TM transmisja GPRS/GSM Program host dedykowany software

49 Architektura stałej sieci radiowej Collector Access Point FTP Serwer PC z EasyRoute Host EverBlu Serwer użytkownika (system bilingowy, analiza danych) Collector 433MHz 868 MHz GPRS Internet MIU Collector

50 Przykładowe konfiguracje sieci

53 Przykładowe konfuguracje sieci

54 Dane pozyskiwane z systemu EverBlu

58 Klienci, którzy nam zaufali
