1 Napędy do bram skrzydłowych instrukcje instalacji multi PRO Montaż mechaniczny

2 Spis treści 1 Instrukcje bezpieczeństwa Zastosowania standardowe 1 Instrukcje bezpieczeństwa 2 Wykaz elementów mechanicznych 3 Charakterystyki techniczne 4 Sprawdzenia przed montażowe Upewnij się, że nie ma zagrożenia (zgniecenia, ucięcia, zaklinowania) w obszarze pomiędzy częściami ruchomymi i okolicznymi elementami zamocowanymi na stałe. Dokładnie sprawdź stan bramy. ramy w złym stanie technicznym powinny zostać naprawione, wzmocnione lub wymienione przed instalacją napędu. Regularnie sprawdzaj czy śruby i mocowania elementów napędu Axovia pozwalają na jego bezpieczną eksploatację. Zapewnij wolny obszar 500 mm z tyłu każdego skrzydła przy całkowitym otwarciu bramy. Nie czyść napędu Axovia przy użyciu myjki wysokociśnieniowej. Odłącz napęd Axovia od zasilania elektrycznego podczas przeprowadzania czyszczenia lub czynności serwisowych jeśli praca urządzenia jest sterowana automatycznie Nigdy nie pozwalaj dzieciom bawić się pobliżu ruchomych bram. Nigdy nie pozwalaj dzieciom bawić się zamocowanymi na stałe urządzeniami sterującymi. Zawsze trzymaj pilot zdalnego sterowania poza zasięgiem dzieci. Zawsze kiedy brama jest w ruchu miej ją w zasięgu wzroku 5 Przebieg montażu Specyfikacja / zestaw standard 6 Ograniczenia montażowe Nigdy nie manipuluj przy napędzie Axovia kiedy jest zasilany Podczas wiercenia używaj okularów ochronnych. 2

3 2 Wykaz elementów mechanicznych 3 Charakterystyki techniczne Klucz do mocowania pokrywy 2 Wkręt mocujący pokrywę 3 Pokrywa ochronna 4 Wkręty mocujące pokrywę silnika x 4 5 Pokrywa silnika 6 Śruba stopu + ramię x 10 7 Ogranicznik otwierania 8 Ogranicznik zamykania 9 Uszczelka pierścieniowa 10 Silnik 11 Płyta mocująca do słupa 12 Śruba mocująca dwustronna x 4 13 Przekładka dystansowa x 4 14 Podkładka x 4 15 Nakrętka x 4 16 Ramię napędu 17 Tulejka międzyramienna 18 Ramię bramowe 19 Podkładka 20 Śruba mocująca ramiona 21 Tulejka ramienia bramowego x 4 22 Sworzeń mocowania ramienia do bramy 23 Łącznik do mocowania bramy 11 Zakresy Maksymalne wymiary bramy H max. wysokość 2 m L max. szerokość 2 m 50 P max. ciężar 300 Kg S max. powierzchnia 4 m 2 Wymiary ogólne (mm) 54, H P L , , , ,5 30,5 Charakterystyka Ilość cykli Automatyczne wykrywanie przeszkód Temperatura pracy Zabezpieczenie termiczne Klasa bezpieczeństwa Zasilanie napędu Pobór mocy 40 cykli / dzień zgodne z normą en część AX24-15 C to +55 C Tak IP V DC 130 W

4 4 Sprawdzenia przed montażowe 5 Montaż Wspornik wzmacniający do słupa Wyznaczenie osi Jeśli jeden z otworów w płycie mocującej do słupka wypada poza słupkiem lub jest na jego krawędzi, wówczas jest absolutnie konieczne dodanie wspornika wzmacniającego (nie dostarczany z napędem). Oś pionowa AM określa położenie płyty mocującej do słupka. jest odległością pomiędzy zawiasem a osią AM. zależy od kąta otwierania skrzydła bramy: AM Uwaga: dla kąta otwarcia >90 szerokość słupka musi wynosić 40 cm. w przeciwnym wypadku MUSISZ użyć wspornika wzmacniającego jeśli α <= 90 jeśli α > 90 Oznacz oś AM = 70 mm min = 150 mm UWAGA: Sprawdź, czy otwarte skrzydło bramy nie uderza w napęd. Zawiasy skrzydeł Wymagane odległości Jeśli brama nie ma swobodnych skrzydeł należy użyć metalowych wsporników płaskownikowych (np. 40x40 mm i 4 mm grubości) w celu zamocowania łączników skrzydeł. Uwaga: dla dużych skrzydeł (>2m) oraz w rejonach występowania szczególnie silnych wiatrów SOMFY zaleca instalowania zamków elektrycznych Aby zapewnić bezpieczeństwo z boku napędu sprawdź odległość D: dystans pomiędzy osią AM a pierwszą przeszkodą po stronie przeciwnej do skrzydła D>=450mm Odległość L powinna być pomiędzy 800 mm a 2500 mm. D > 450 mm A < 350 mm 800 mm < L < 2500 mm 65 4

5 5 Montaż Zamontaż płyty mocującej Montaż napędu na płycie Wyznacz oś poziomą AH pośrodku zawiasu, prostopadle do osi obrotu skrzydła. Przedłuż oś na słupie, aż do przecięcia z osią AM. rama bez zawiasu: jeśli brama nie ma zawiasu umieść napęd w ok.1/3 wysokości skrzydła od poziomu podłoża. Dodatkowo wymagana jest instalacja wsporników dla zamocowania zawiasów (patrz strona 4). Umieść płytę mocującą napęd do słupka w odległości 54 mm powyżej osi AH. Oznacz punkty pod wywiercenie otworów i wywierć je, aby poprawić dopasowanie użyj okrągłych otworów do oznaczenia punktów, następnie odwróć płytę i przymocuj ją używając owalnych otworów. 1. Zamocuj śruby mocujące 2. Nasuń przekładki dystansowe 3. Umieść i przymocuj napęd dwustronne na płycie na śruby dwustronne mocującej, wkręć je tak daleko jak tylko gwint na to pozwoli. Sprawdź przy pomocy poziomicy, czy napęd jest idealnie wypoziomowany: Sprawdź przy pomocy poziomicy, czy płyta jest idealnie wypoziomowana. 5

6 5 Montaż Rozblokuj napęd Montaż ramienia Otwórz pokrywę wierzchnią używając specjalnego klucza. Odkręć 2 śruby na pokrywie spodniej i zdejmij pokrywę. Aby zapobiec uszkodzeniom otworów nie używaj narzędzi. Złóż ramiona, ustaw strzemiona skrzydeł nie zatrzaskując trzpieni Usuń ograniczniki otwierania i zamykania wyjmując śrubę stopu. Rozblokuj napęd za pomocą przycisku umieszczonego na górnej części napędu. Śruba samogwintująca (w ramieniu napędu nie ma żadnego gwintu) UWAGA: W położeniu rozlokowanym należy powoli manewrować ramionami bramy, aby zapobiec uszkodzeniu napędu. Montaż ramienia do napędu (Kłódka zamknięta: ramiona zablokowane, kłódka otwarta: obsługa ręczna). Włóż ramię do wyżłobienia i zamocuj je. 6

7 5 Montaż 1 Ustaw ramiona w położenie zamknięte 2 Zamocuj dolny ogranicznik stopu Skrzydła są w położeniu zamkniętym, ograniczonym przez ogranicznik zamykania Rozłóż ramiona w kierunku bramy, zachowując odległość 15 cm pomiędzy osią mocowania ramion a zagięciem w ramionach. Umieść dolny ogranicznik zamykania w szablonie (po stronie przeciwnej do płyty mocującej napęd do słupa). 3 Ustaw dźwignię skrzydła Naciśnij na ramię napędu tak aby je prostować w kierunku ogranicznika zamykania Przed przystąpieniem do wiercenia upewnij się za pomocą poziomicy, że ramiona są idealnie wypoziomowane. 4 Ustaw dźwignię skrzydła 5 Zamontuj górny ogranicznik stopu 6 Zablokuj ograniczniki Zamocuj dźwignię ramienia Oznacz punkty do wywiercenia otworów. Odsuń ramię, wywierć otwory. Zamocuj dźwignię Otwórz skrzydło do pożądanego stopnia. Umieść górny ogranicznik otwierania w szablonie (po stronie płyty mocującej napęd do słupa). 7

8 5 Montaż Podłączanie napędu 24VDC Podłączenia elektryczne i programowanie Podłącz przewód zasilający 24VDC do listwy przyłączy Przeprowadź go przez uszczelkę pierścieniową i przymocuj do słupka Zablokuj napęd przed każdym ponownym włączeniem zasialania. Odnieś się do instrukcji instalacji centralki sterującej AX24 8

9 6 Ograniczenia montażowe dla specyficznych zastosowań Pakiet otwierania na zewnątrz Dla bram, które otwierają się na zewnątrz Możliwości, charakterystyka skrzydeł Max. ciężar (kg) Krótkie ramiona i zagięte ramiona (prosimy o kontakt) Zestaw do otwierania na zewnątrz nr ref Nie otwieraj bramy na drogi publiczne Zalecane jest użycie zestawu fotokomórek Max. szerokość (m) Zalecenia montażowe Uwaga: Podłączenie napędu jest odwrócone Uwaga: Położenie ramion musi być dokładnie takie jak na rysunku Uwaga: Napęd powinien być położony tak blisko narożnika słupa jak to tylko możliwe (wymiar = 0) ramię napędu AM 68 mm zegnij narożniki aby zablokować główki śrub ramię od bramy Umieszczenie płyty mocującej AH 9

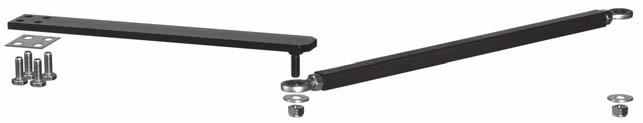

10 6 Ograniczenia montażowe dla specyficznych zastosowań Pakiet otwierania na zboczu Dla bram mocowanych na zboczu (maks 20%) Możliwości, charakterystyka skrzydeł Zalecenia montażowe: Max. ciężar (kg) Nie pakiet otwierania na zboczu nr ref Max. szerokość (m) Wymiar w instalacji jest identyczny jak w zestawie standardowym (patrz strona 4) Umieszczenie płyty mocującej: AM ramię napędu 85 mm Dla 85 mm ramię bramy jest pochylone zegnij narożniki aby zablokować główki śrub ramię od bramy AH Aby uzyskać ramię proste przy zamknięciu bramy umieścić płytę w odległości 75 mm. 10

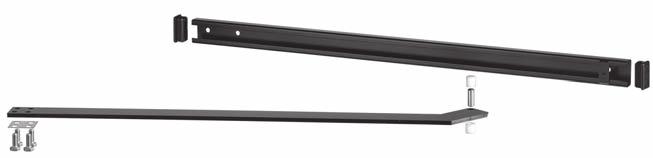

11 6 Ograniczenia montażowe dla specyficznych zastosowań Pakiet z ramieniem ślizgowym (konieczne użycie zamka) Zestaw do otwierania o kąt od 150 do 180 Możliwości, charakterystyka skrzydeł Max. ciężar (kg) 300 Zalecenia montażowe: 20 mm minimum 100 Nie Pakiet z ramieniem ślizgowym nr ref compulsory lock ref konieczny zamek nr ref Max. szerokość (m) dla otwierania o kąt do 150 wymiar musi być równy 0 lub ujemny Jeśli słupek nie jest wystarczająco szeroki załóż wspornik wzmacniający (patrz strona 4) Umieszczenie płyty mocującej: ślizgacz AM 15 mm AH zegnij narożniki aby zablokować główki śrub ramię od napędu 11

12 6 Ograniczenia montażowe dla specyficznych zastosowań Pakiet otwierania z ramieniem ślizgowym (konieczny zamek) Zestaw do otwierania przy braku miejsca na zachodzenie ramienia napędu Możliwości, charakterystyka skrzydeł Max. ciężar (kg) Zalecenia montażowe: max 320 mm no pakiet z ramieniem ślizgowym nr ref compulsory lock ref zamek nr ref Max. szerokość (m) Załom Umieszczenie płyty mocującej: ślizgacz AM 15 mm zegnij narożniki aby zablokować główki śrub ramię od napędu AH 12

13 6 Skrócony opis zestawu standardowego Pakiet standardowy Możliwości, charakterystyka skrzydeł Max. ciężar (kg) Zalecenia montażowe: A < 350 mm 800 mm < L < 2500 mm Pakiet standard + patrz zalecenia compulsory na stronie 20, cells przewodnik ref : instalacji AX24NS zestaw standardowy nr ref zestaw standardowy + zalecany zamek nr ref Max. szerokość (m) D > 450 mm Umieszczenie płyty mocującej: ramię od napędu ramię od bramy 13

14 6 Skrócony opis zestawu standardowego Standardowy zestaw do otwierania z ramionami stalowymi Możliwości, charakterystyka skrzydeł Zalecenia montażowe: (A) prosimy o kontakt MS + PS C mini = 600mm otwarcie < 90 (L) ML + PL C mini = 600mm MM + PM C mini = 500mm zalecane użycie rygla obowiązkowe użycie rygla (A) otwarcie > 90 (Amini = 150mm) (L) MM + PM C mini = 650mm zalecane użycie rygla ML + PL C mini = 800mm obowiązkowe użycie rygla Wymiar w instalacji jest identyczny jak dla zestawu standardowego (patrz str. 4) Możliwe jest mieszanie różnych ramion stalowych w przypadku zastosowań szczególnych Umieszczenie płyty mocującej: AM ramię napędu ramię bramy 68 mm AH 14

15 Notes 15

16 Pomoc techniczna : In its concern to constantly improve its offer, SOMFY reserves the right to modify the characteristics and components of this prod uct at any time it should be deemed useful. SOMFY. GMD SOMFY SAS, capital Euros, RCS onneville Utilisable en UE, Usable in the EU, ruikbaar in EU, Utilizable en la UE, 07/2005
