XVI Seminarium Naukowe Tomografia procesowa aplikacje, systemy pomiarowe i algorytmy numeryczne

Transkrypt

1 XVI Seminarium Naukowe Tomografia procesowa aplikacje, systemy pomiarowe i algorytmy numeryczne W dniu odbyło się XVI Seminarium Naukowe Tomografia procesowa aplikacje, systemy pomiarowe i algorytmy numeryczne. Organizatorzy: Zaoczne Studium Doktoranckie Instytutu Elektrotechniki w Warszawie Zakład Elektroniki Jądrowej i Medycznej, Instytut Radioelektroniki i Technik Multimedialnych Politechniki Warszawskiej Centrum Badawczo-Rozwojowe Netrix S.A. Lubelski Inkubator Technologii Informatycznych Wydział Transportu i Informatyki, Wyższa Szkoła Ekonomii i Innowacji Patronat Polskie Stowarzyszenie Tomografii Procesowej Miejsce Zakład Elektroniki Jądrowej i Medycznej, Instytut Radioelektroniki i Technik Multimedialnych Politechniki Warszawskiej Agenda Godzina Prelegent Tytuł referatu Łukasz Daoko Oprogramowanie układowe kart odczytu danych elektrycznego tomografu pojemnościowego EVT Jacek Kryszyn Interfejs WWW elektrycznego tomografu pojemnościowego EVT Damian Wanta Poprawa stosunku sygnał-szum w tomografie EVT Jakub Szumowski Protokół komunikacyjny tomografu hybrydowego testy i implementacja na platformie Intel Galileo 2

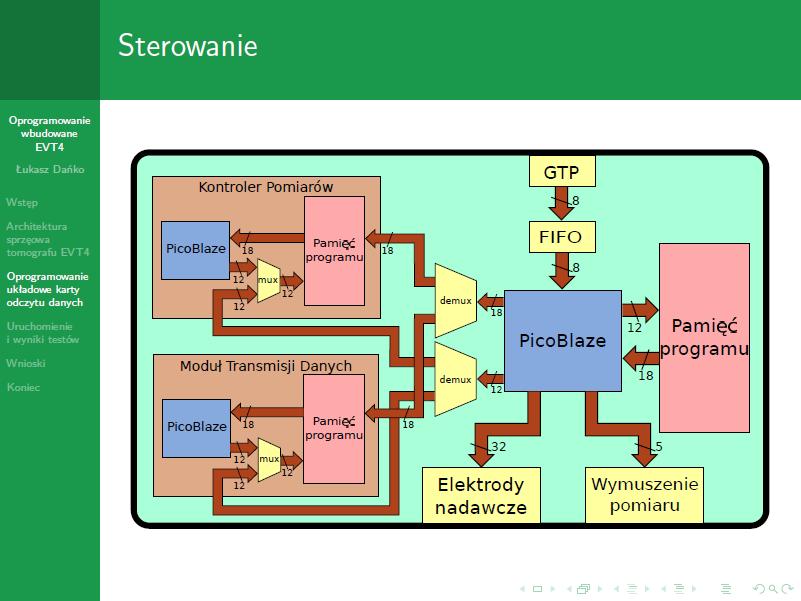

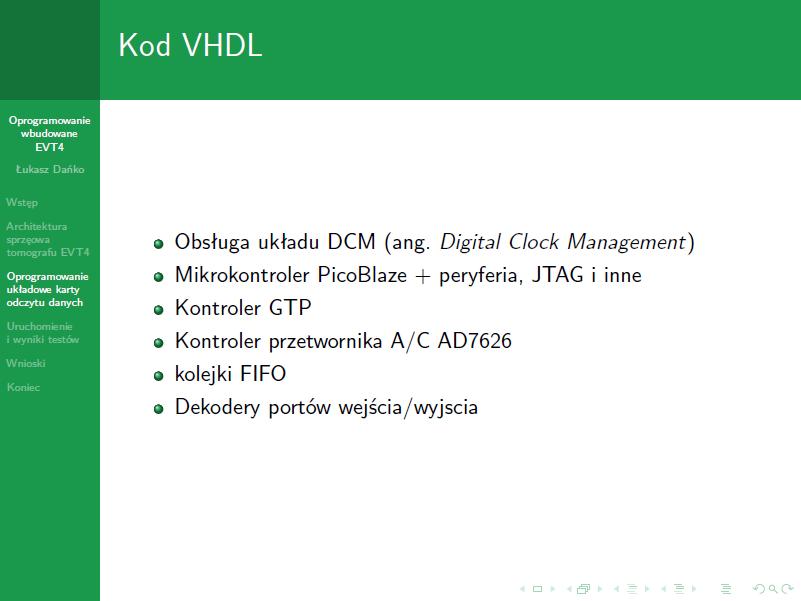

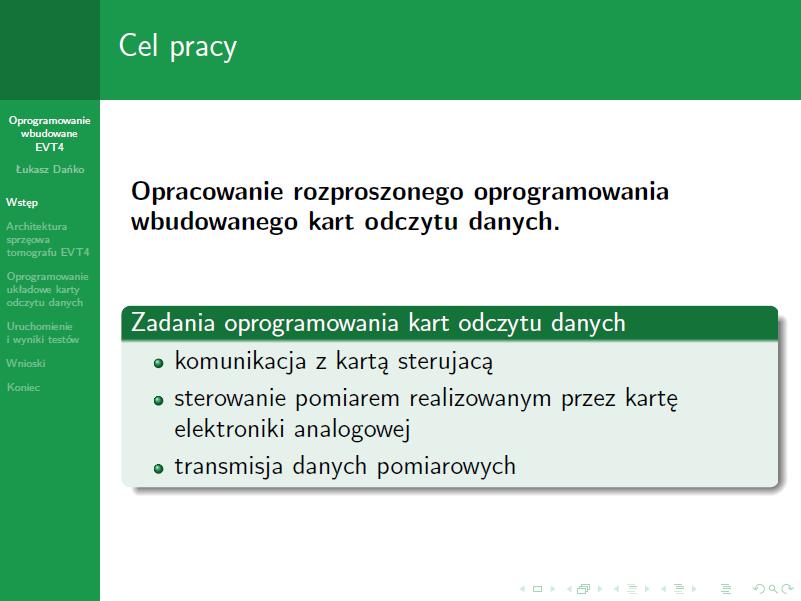

2 Przerwa Karol Duda Konstrukcja multipleksera do pomiarów geofizycznych Tomasz Rymarczyk, Przemysław Adamkiewicz, Paweł Tchórzewski, Konrad Niderla, Grzegorz Kłosowski, Edward Kozłowski, Tomasz Cieplak, Michał Woś, Konrad Kania Postęp prac badawczo-rozwojowych w zakresie analizy i rekonstrukcji obrazów Referaty: 1. Łukasz Daoko: Oprogramowanie układowe kart odczytu danych elektrycznego tomografu pojemnościowego EVT4 Oprogramowanie układowe kart odczytu danych elektrycznego tomografu pojemnościowego EVT4 zrealizowano w języku VHDL oraz asemblerze mikrokontrolera PicoBlaze. Wykorzystanie mikrokontrolera PicoBlaze wyeliminowało większośd skomplikowanych automatów stanu. Całośd przetestowano w konfiguracjach 16 i 32-elektrodowej. Karty odczytu danych mogą działad z prędkością rzędu: 833 obrazy na sekundę dla sondy 16-elektrodowej, 416 obrazy na sekundę dla sondy 32-elektrodowej. Architektura oprogramowania wbudowanego umożliwia łatwą modyfikacje i rozwój tomografu.

3

4

5

6

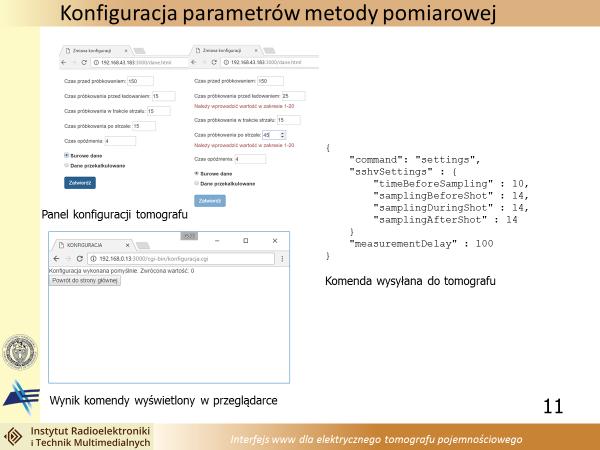

7 2. Jacek Kryszyn: Interfejs WWW elektrycznego tomografu pojemnościowego EVT4 Podczas wystąpienia zaprezentowano interfejsu www, umożliwiającego wysyłanie komend do tomografu EVT4 oraz odbieranie od niego odpowiedzi po wykonaniu poszczególnych zadao oraz wyświetlanie ich na stworzonej wcześniej stronie internetowej.

8

9

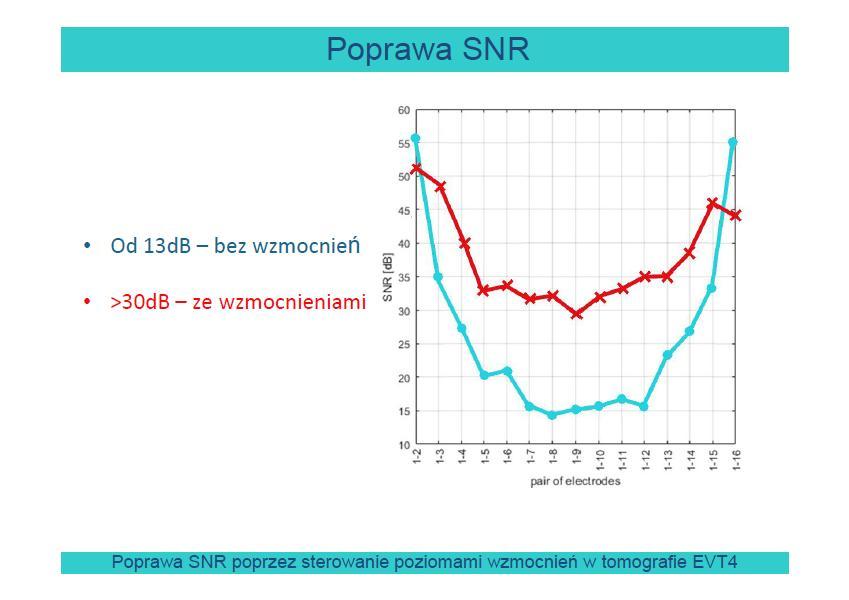

10 3. Damian Wanta: Poprawa stosunku sygnał-szum w tomografie EVT4 W pracy zaprezentowano oprogramowanie sterujące wzmocnieniami oraz poprawę SNR poprzez sterowanie poziomami wzmocnieo w tomografie EVT4.

11

12

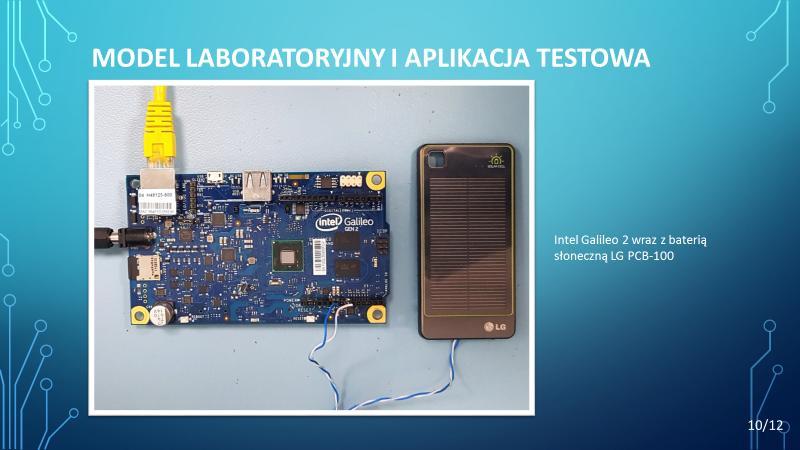

13 4. Jakub Szumowski: Protokół komunikacyjny tomografu hybrydowego testy i implementacja na platformie Intel Galileo 2 Podczas prezentacji przybliżono zagadnienie protokołu komunikacyjnego MQTT. Poruszono kwestię jego zastosowao w odniesieniu do problemu skalowalności systemów oraz narzutów transportowych. Omówiono dokładnie rodzaje możliwych do przesłania informacji oraz relację broker klient. W dalszej części wystąpienia prelegent opowiedział o laboratoryjnym układzie testowym, wdrożeniu w nim protokołu MQTT i zastosowanej specyficznej ramce danych. Pokazano aplikację testową służącą do dyspozycji i obserwacji zachowao urządzenia sterowanego komendami przesyłanymi wspomnianym protokołem.

14

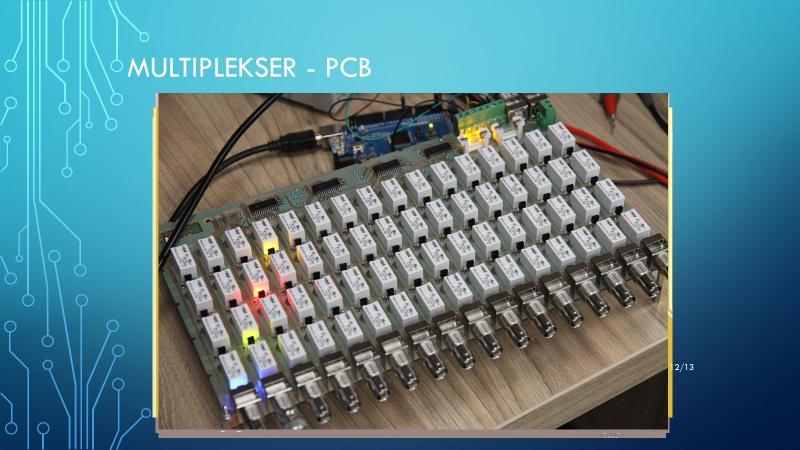

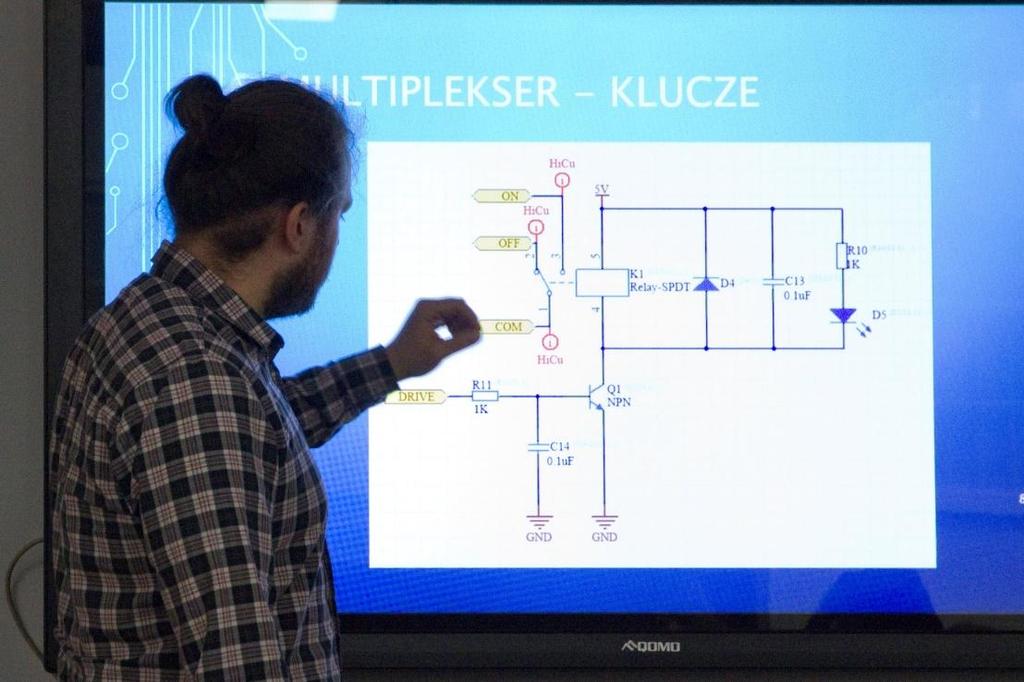

15 5. Karol Duda: Konstrukcja multipleksera do pomiarów geofizycznych Wystąpienie zawierało przypomnienie istoty pomiarów elektrooporowych w geofizyce, schematu ideowego systemu takich pomiarów oraz szczegółowy opis konstrukcji multipleksera jednego z elementów systemu pomiarowego. Na prezentacji pokazano fragmenty schematów elektrycznych multipleksera ze szczególnym uwzględnieniem kluczy, ich konfiguracji oraz sterowania urządzeniem. W multiplekserze wykorzystano przekaźniki SPDT jako klucze ze względu na wysokie obciążenia. Przekaźniki połączono szeregowo, aby wyeliminowad ewentualne możliwości zward między liniami wymuszającymi. Przekaźniki załączane są poprzez wysłanie odpowiednich sekwencji binarnych na magistralę I2C, a podłączone do niej ekspandery (MCP23017) ustawią wysoki stan na bazę tranzystora bipolarnego załączającego cewkę odpowiedniego przekaźnika.

16

17

18 6. Tomasz Rymarczyk, Przemysław Adamkiewicz, Paweł Tchórzewski, Konrad Niderla, Grzegorz Kłosowski, Edward Kozłowski, Tomasz Cieplak, Michał Woś, Konrad Kania: Postęp prac badawczo-rozwojowych w zakresie analizy i rekonstrukcji obrazów W czasie wystąpienia został przedstawiony aktualny stan prac w zakresie analizy i rekonstrukcji obrazów. Autorzy przybliżyli postępy związane z programem emedicus. Program emedicus stanowi zawansowane narzędzie do analizy obrazów medycznych. Program pozwala segmentowad obrazy z wykorzystaniem najnowszych osiągnięd informatyki teoretycznej takich jam metody zbiorów poziomicowych czy sztuczne sieci neuronowe. W kolejnej części prezentacji przedstawiono postępy związane z tworzonym tomografem hybrydowym. Zaprezentowane zostały nowe modele numeryczne, konstrukcje hardwarowe i najnowsze wyniki pomiarów obiektów testowych. Szczególnie istotne postępy zostały osiągnięte w opracowywanych nowych metodach rekonstrukcji obrazów z wykorzystaniem metod statystycznych metod sztucznej inteligencji. Na koniec autorzy przedstawili plany związane z wykorzystaniem metod i technik analizy dużych zbiorów danych (Big Data) do rekonstrukcji obrazów.
