1 Prezentacja firmy BDN na przykładzie wybranego procesu technologicznego

2 Grupa medialna BAUER

3 Lokalizacja Położenie w Kamiennogórskiej Specjalnej Stefie Ekonomicznej 4 miasta powyżej 20 tys. mieszkańców w promieniu 25 km 500 m od zjazdu Autostrady A4, zaleta komunikacyjna 18 km od Goerlitz

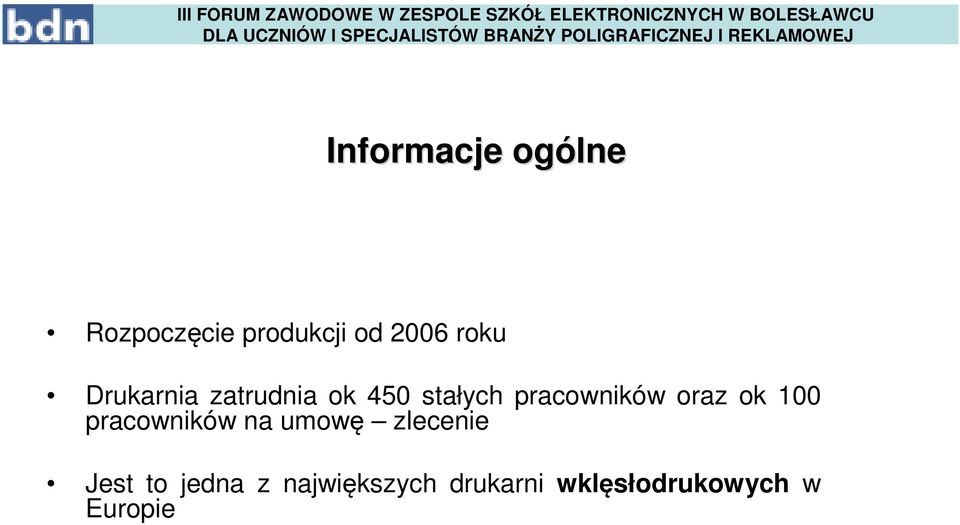

4 Informacje ogólne Rozpoczęcie produkcji od 2006 roku Drukarnia zatrudnia ok 450 stałych pracowników oraz ok 100 pracowników na umowę zlecenie Jest to jedna z największych drukarni wklęsłodrukowych w Europie

5 Proces druku odbywa się poprzez nanoszenie obrazu z formy drukowej na papier. Preser Papier Forma drukowa Obraz na formie jest negatywem obrazu, który zostaje wydrukowany.

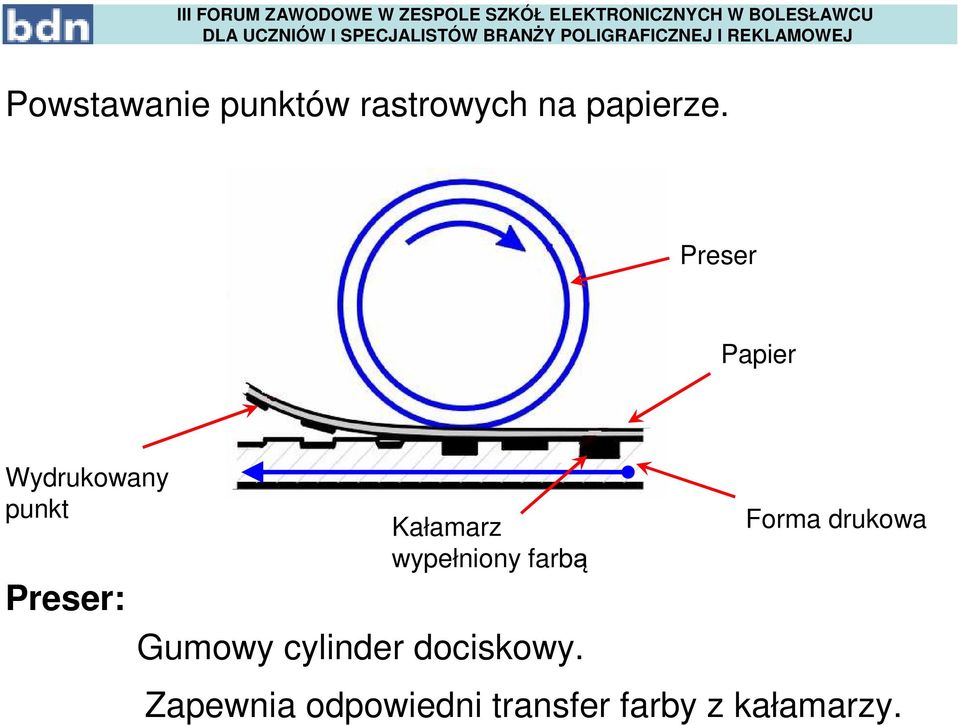

6 Powstawanie punktów rastrowych na papierze. Preser Papier Wydrukowany punkt Preser: Kałamarz wypełniony farbą Gumowy cylinder dociskowy. Forma drukowa Zapewnia odpowiedni transfer farby z kałamarzy.

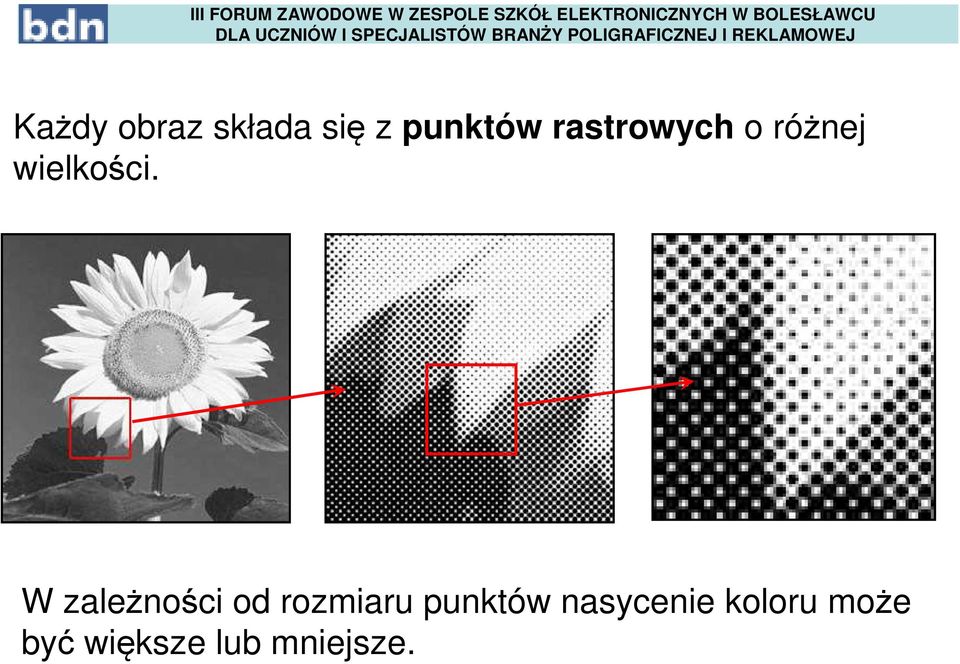

7 Każdy obraz składa się z punktów rastrowych o różnej wielkości. W zależności od rozmiaru punktów nasycenie koloru może być większe lub mniejsze.

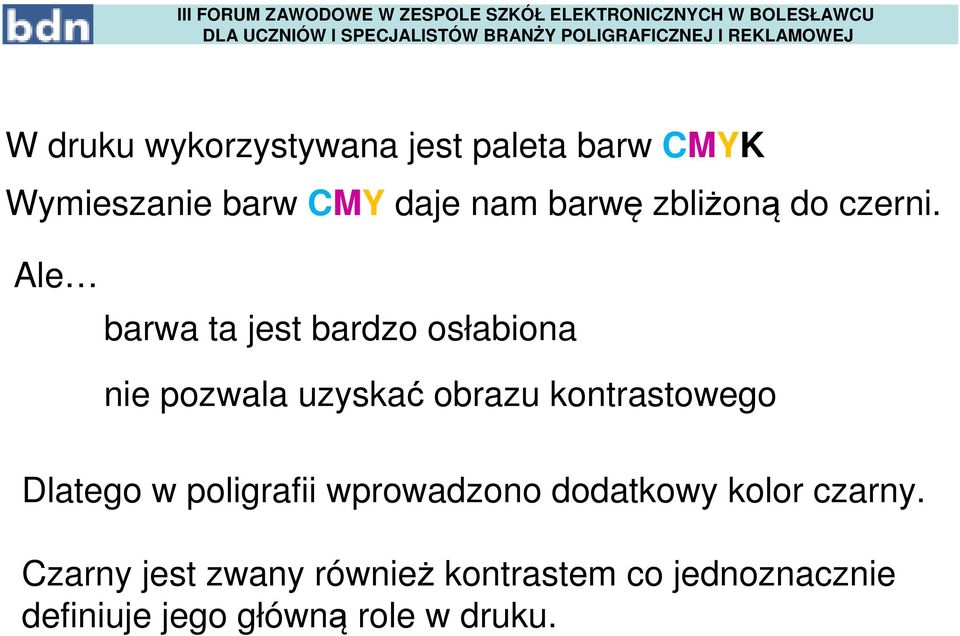

8 W druku wykorzystywana jest paleta barw CMYK Wymieszanie barw CMY daje nam barwę zbliżoną do czerni. Ale barwa ta jest bardzo osłabiona nie pozwala uzyskać obrazu kontrastowego Dlatego w poligrafii wprowadzono dodatkowy kolor czarny. Czarny jest zwany również kontrastem co jednoznacznie definiuje jego główną role w druku.

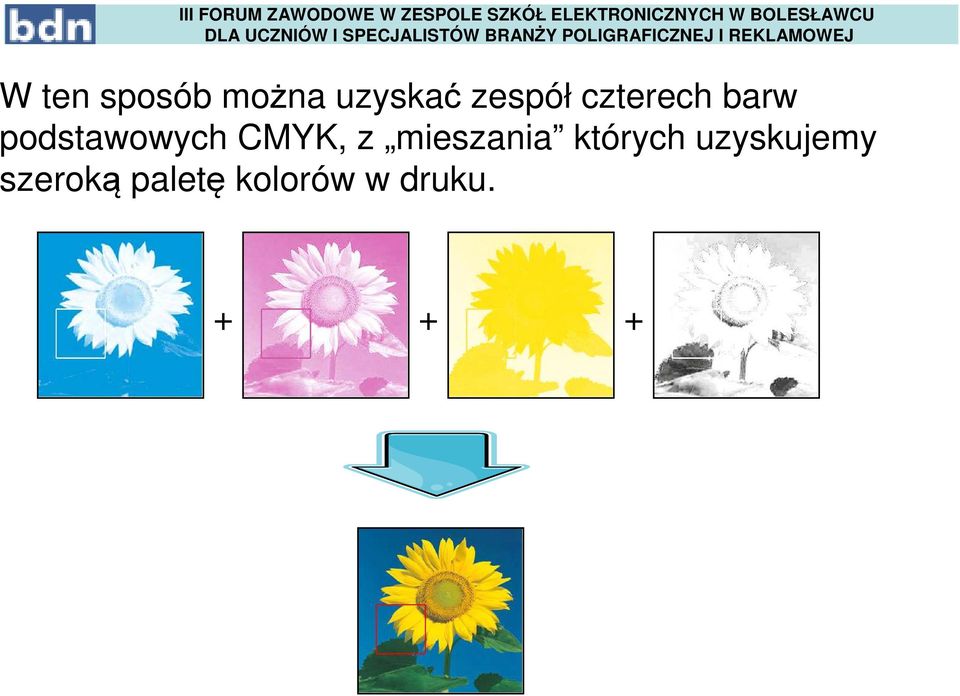

9 W ten sposób można uzyskać zespół czterech barw podstawowych CMYK, z mieszania których uzyskujemy szeroką paletę kolorów w druku

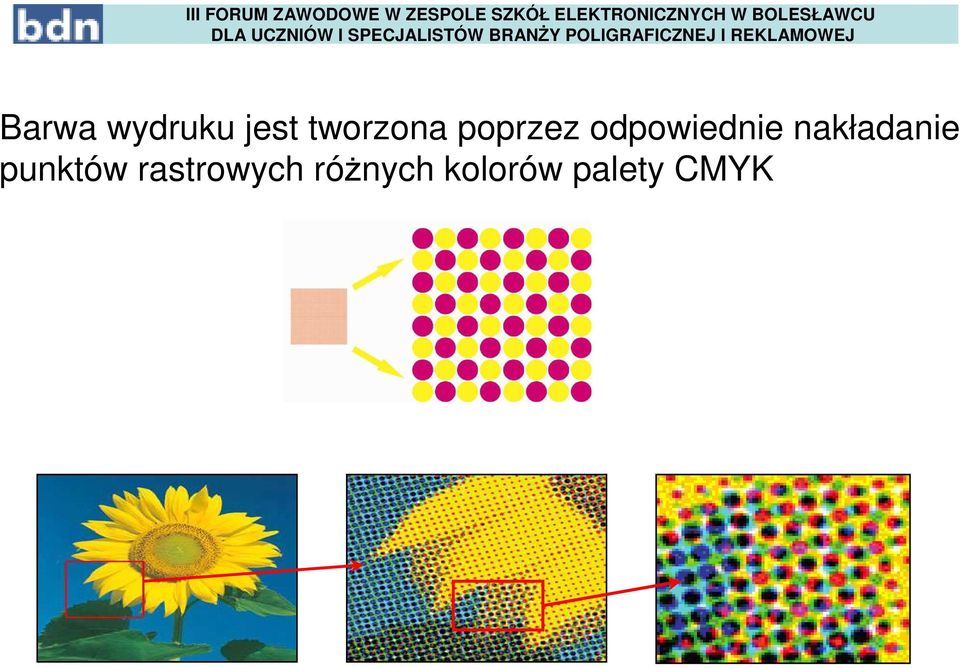

10 Barwa wydruku jest tworzona poprzez odpowiednie nakładanie punktów rastrowych różnych kolorów palety CMYK

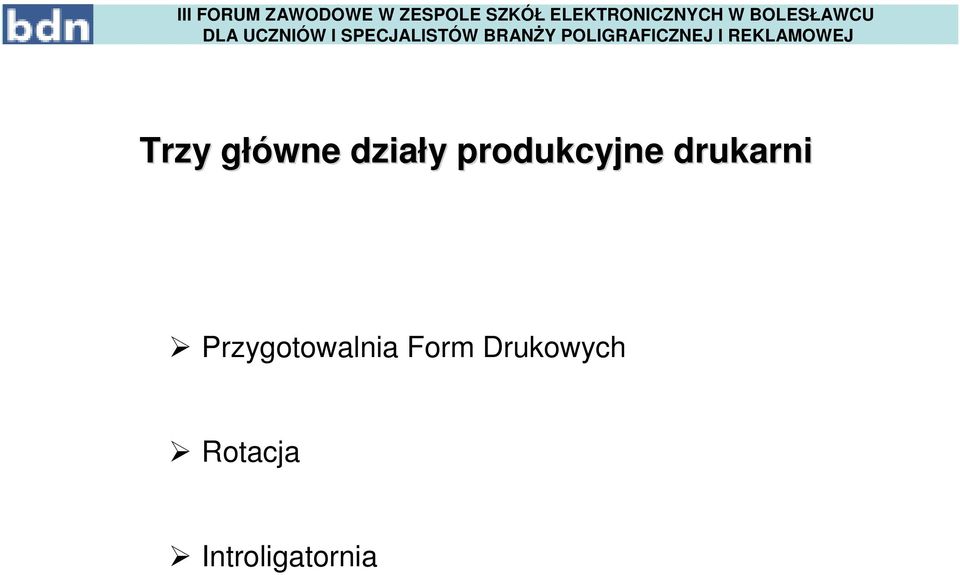

11 Trzy główne g działy y produkcyjne drukarni Przygotowalnia Form Drukowych Rotacja Introligatornia

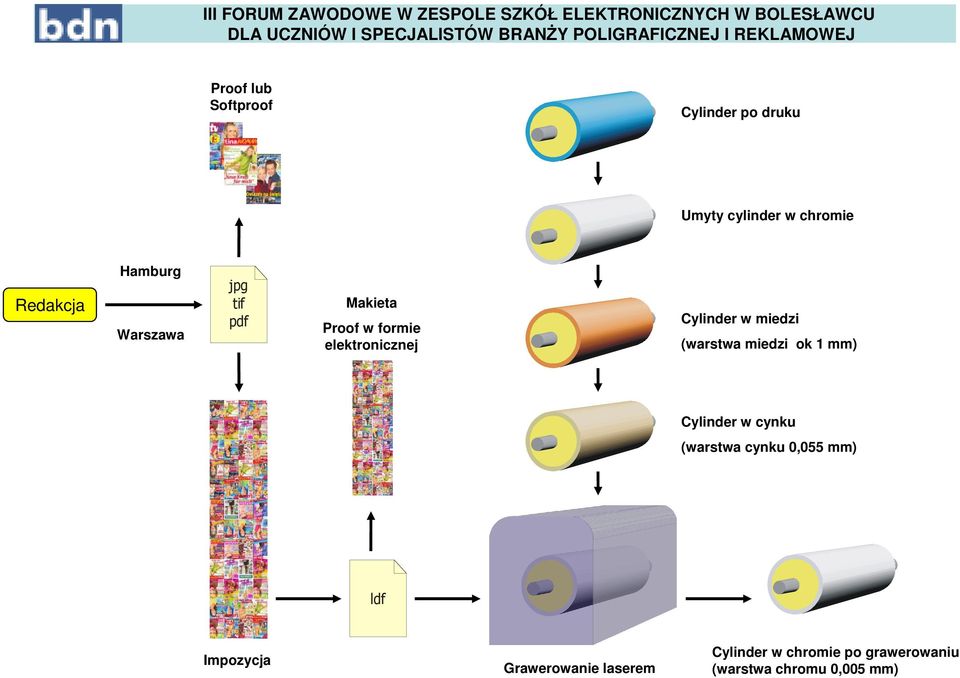

12 Proof lub Softproof Cylinder po druku Umyty cylinder w chromie Redakcja Hamburg Warszawa jpg tif pdf Makieta Proof w formie elektronicznej Cylinder w miedzi (warstwa miedzi ok 1 mm) Cylinder w cynku (warstwa cynku 0,055 mm) ldf Impozycja Grawerowanie laserem Cylinder w chromie po grawerowaniu (warstwa chromu 0,005 mm)

13 Linia czerwona Format NETTO Linia niebieska Format BRUTTO

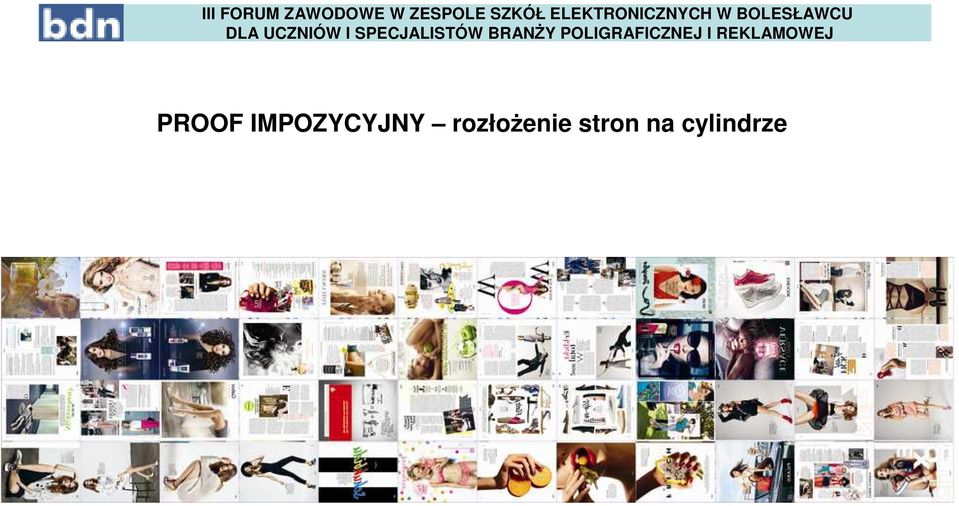

14 PROOF IMPOZYCYJNY rozłożenie stron na cylindrze

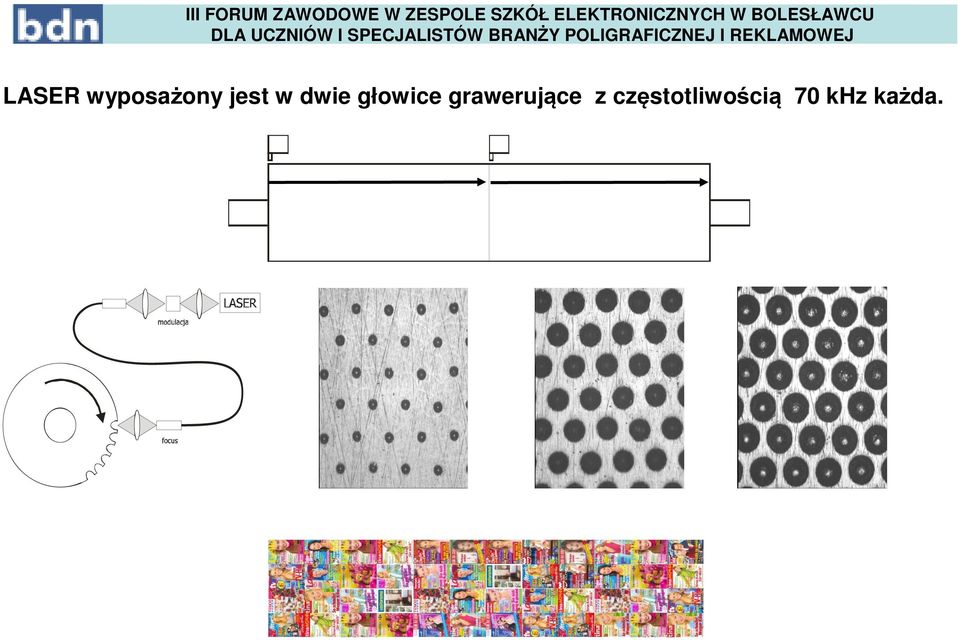

15 LASER wyposażony jest w dwie głowice grawerujące z częstotliwością 70 khz każda.

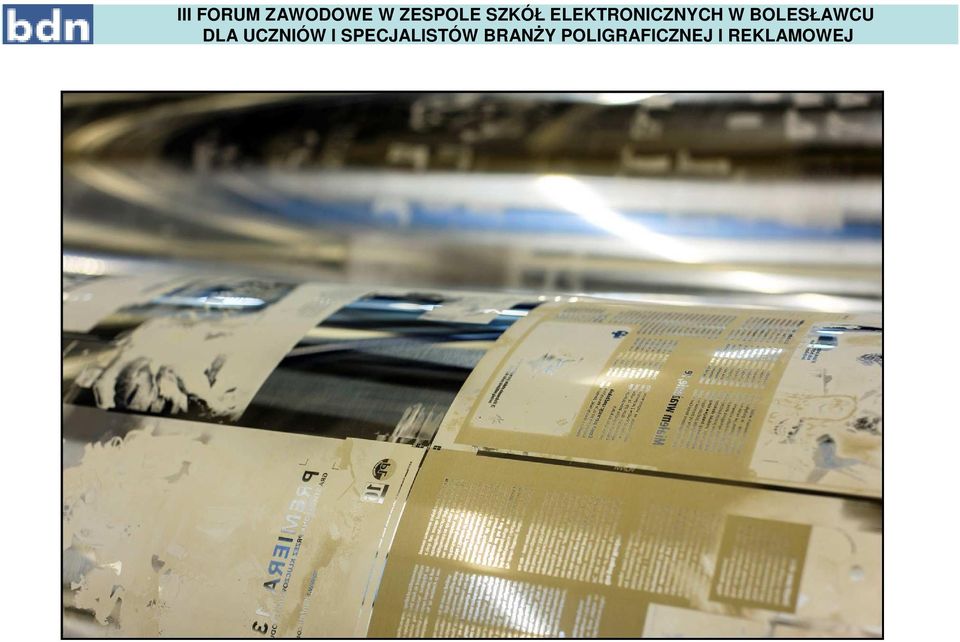

16 III W ZESPOLE SZKÓŁ ELEKTRONICZNYCH W BOLESŁAWCU

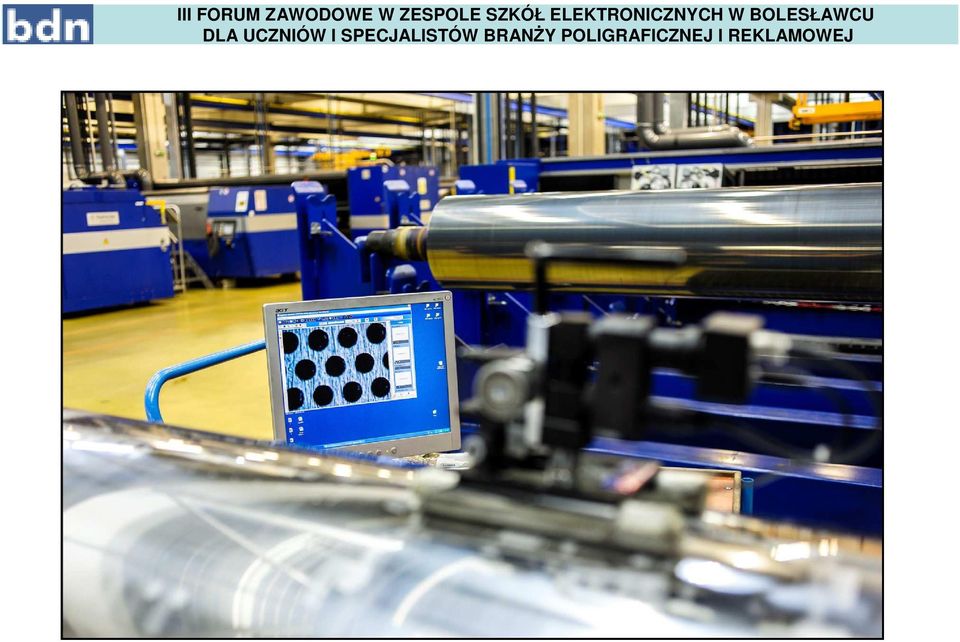

17 III W ZESPOLE SZKÓŁ ELEKTRONICZNYCH W BOLESŁAWCU

18 III W ZESPOLE SZKÓŁ ELEKTRONICZNYCH W BOLESŁAWCU

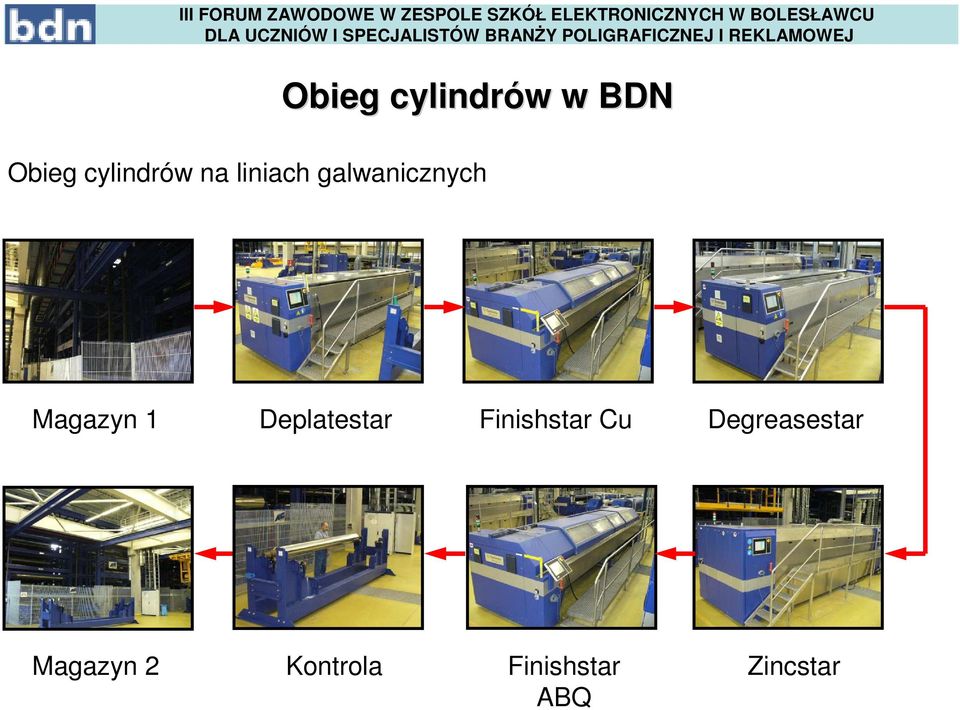

19 Obieg cylindrów w w BDN Obieg cylindrów na liniach galwanicznych Magazyn 1 Deplatestar Finishstar Cu Degreasestar Magazyn 2 Kontrola Finishstar ABQ Zincstar

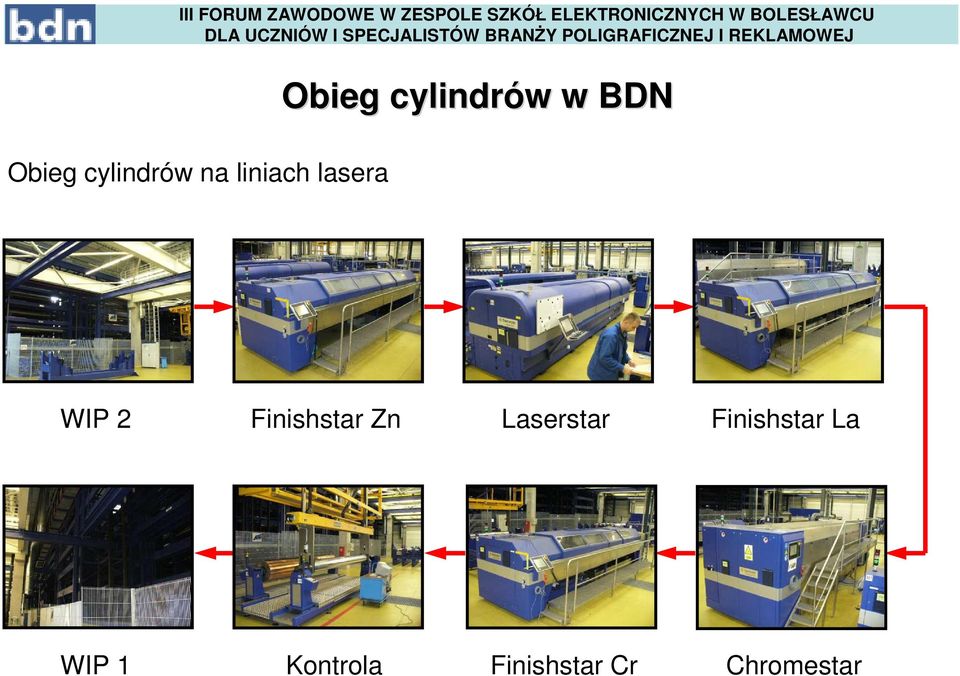

20 Obieg cylindrów na liniach lasera Obieg cylindrów w w BDN WIP 2 Finishstar Zn Laserstar Finishstar La WIP 1 Kontrola Finishstar Cr Chromestar

21 DLA UCZNIÓW PRZYGOTOWALNIA I SPECJALISTÓW FORM BRANŻY DRUKOWYCH POLIGRAFICZNEJ I REKLAMOWEJ Aby uzyskać papier zadrukowany w modelu CMYK z obu stron, standardowo potrzebnych jest 8 cylindrów. Najpierw zadrukowywana jest pierwsza strona papieru (schöndruck - SD), następnie druga (wiederdruck - WD) FORMY SD FORMY WD Strony papieru: WD - wiederdruck SD - schöndruck

22 PRZYGOTOWALNIA FORM DRUKOWYCH III W ZESPOLE SZKÓŁ ELEKTRONICZNYCH W BOLESŁAWCU

23 DLA UCZNIÓW PRZYGOTOWALNIA I SPECJALISTÓW FORM BRANŻY DRUKOWYCH POLIGRAFICZNEJ I REKLAMOWEJ Format Brutto Format Netto (przed obcięciem) (po obcięciu)

24 DLA UCZNIÓW PRZYGOTOWALNIA I SPECJALISTÓW FORM BRANŻY DRUKOWYCH POLIGRAFICZNEJ I REKLAMOWEJ Dziękuję za uwagę
