1 Przygotowanie do druku

2 Techniki druku

3 Druk offsetowy Zbliżenie wydruku offsetowego. Każda kropla farby została przedstawiona jako kropka.

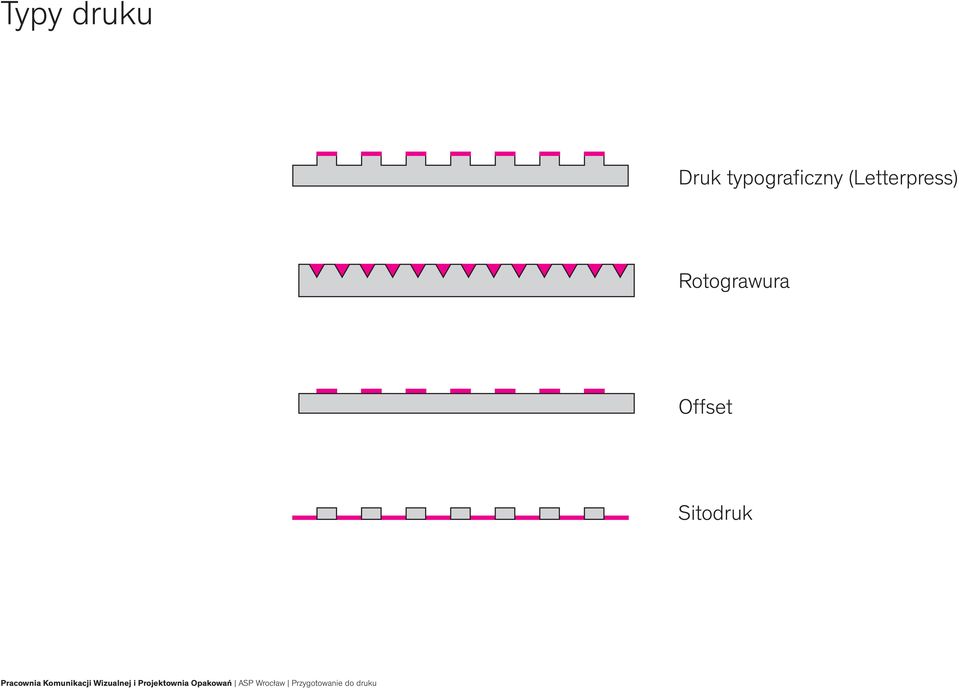

4 Typy druku Druk typograficzny (Letterpress) Rotograwura Offset Sitodruk

5 Typy papieru

6 Typy papierów Powlekane Matowe Niepowlekane Każdy z powyższych papierów występuje najczęściej w odmianach: 80 gsm 300 gsm Wybrane gatunki papierów rozszerzone są o odmiany: 60 gsm gsm

7 Modyfikacje papierów Duplex 2 warstwy papieru złączone razem. Często są to 2 różne gatunki i kolory papierów np. czarny i czerwony Triplex (kaszerowanie) 3 warstwy papieru złączone razem. Kaszerowaniem nazywamy np owijanie papieru w inny papier.

8 Podstawowa terminologia

9 Tryby kolorystyczne CMYK RGB B Y R G M C

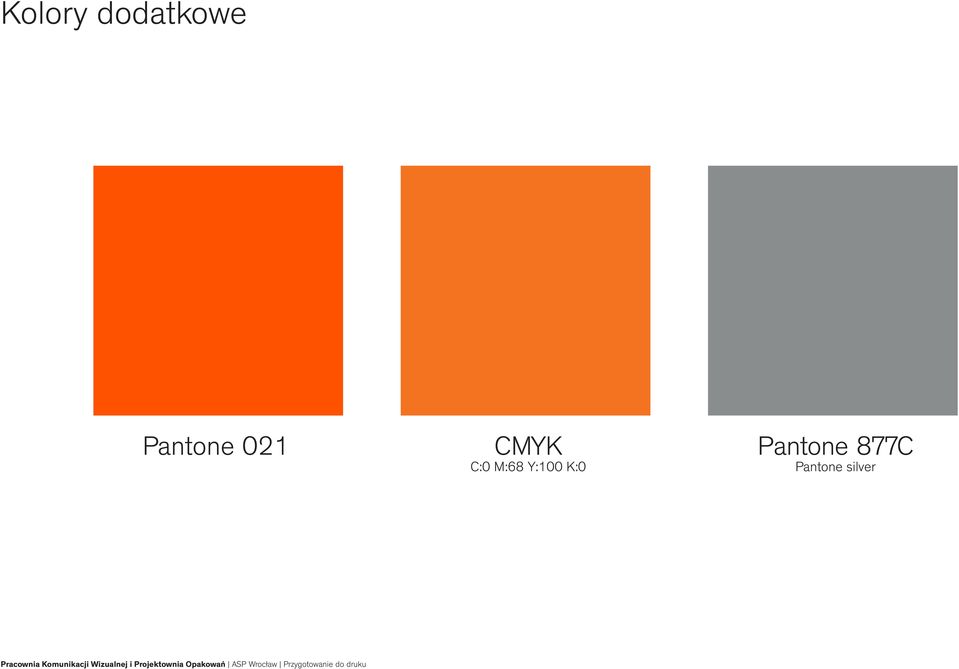

10 Kolory dodatkowe Pantone 021 CMYK C:0 M:68 Y:100 K:0 Pantone 877C Pantone silver

11 Rodzaje czerni Czarny C:0 M:0 Y:0 K:100 Rich black C:40 M:40 Y:40 K:100

12 Minimalne wymiary tekstu Czarny 10 pt Rich black 10 pt Czarny 6 pt Rich black 6 pt

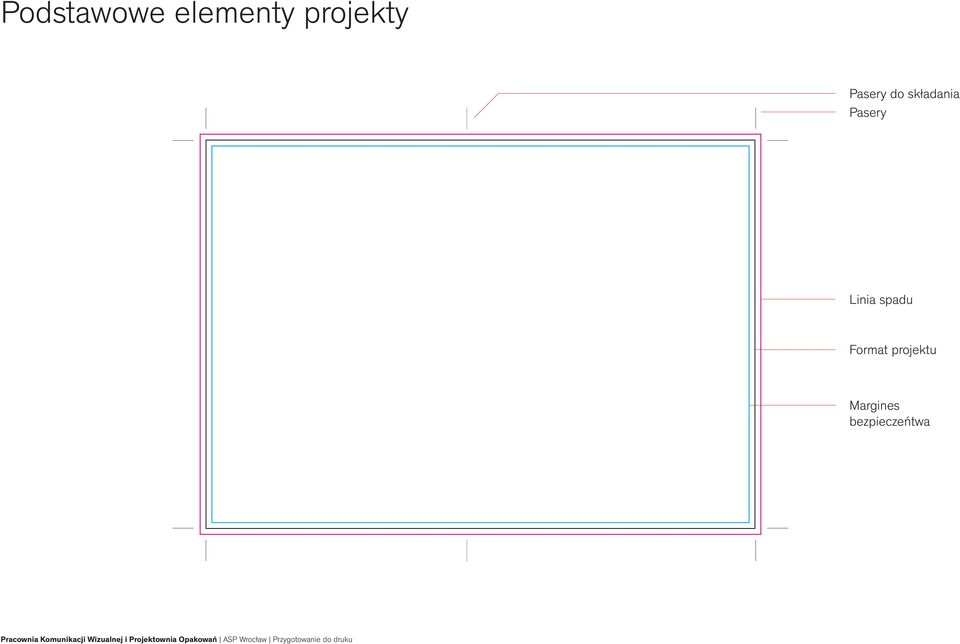

13 Podstawowe elementy projekty Pasery do składania Pasery Linia spadu Format projektu Margines bezpieczeńtwa

14 Różne typy paserów Niespasowane kolory

15 Arkusz drukarski stronicowa broszura, front i tył. Impozycja na arkuszu drukarskim, przygotowana na odwrotkę.

16 Maksymalne zafarbienie 240% CMYK: 59/45/41/95 Profil: ISONewspaper26v = % CMYK: 85/85/35/95 Profil: ISOCoated v2 300% = % CMYK: 95/95/45/95 Profil: ISO Coated v = 330

17 Wybór profilu kolorystycznego Profil RGB Profil CMYK

18 Konwersja CMYK Photshop Edit Convert to profile Source space: RGB Destination space: CMYK (ISO COATED 300%)

19 Eksport z Photoshop

20 Konwersja zdjęć do CMYK Photoshop File Convert to profile Destination space Coated Fogra39

21 Import do InDesign

22 Import do InDesign Indesign File Place

23 Eksport z InDesign

24 Eksport PDF Indesign File Export PDF (Print)

25 Eksport PDF Indesign Strony Strony Pojedyncze Rozkładówki

26 Eksport PDF Indesign Kompresja DPI

27 Eksport PDF Indesign Znaczniki Pasery Paski kontrolne Spady

28 Dodatkowe informacje

29 Overprint po co? Headline Headline Wydruk bez opcji overprint powoduje, że z koloru bazowego wybierane są białe przestrzenie, w których pojawi ma się tekst. W wypadku przesunięcia się płyt maszyny drukarskiej, może to prowadzić do pojawienia się białych fragmentów papieru.

30 Overprint Headline W wypadku zastosowania opcji overprint, kolor zadrukowywany jest bezpośrednio na pełnej apli koloru. Likwiduje to niebezpieczeństwo pojawienia się białych pól w około tekstu, niwelując ryzyko nieprecyzyjności maszyny.

31 Overprint potencjalne problemy W indesigne kolor czarny [Black], ma z góry nadaną opcję overprint. Headline Window Output W momencie kiedy czarny (zwłaszcza w dużych płaszczyznach) zadrukowywany jest z paramtrem overprint, często dostaje on zafarbienie z koloru znajdującego się pod spodem. Może to często prowadzić do ledwo widocznego, ale jednak zauważalnego progblemu ze zmianą tonacji czerni. Attributes Overprint

32 Workflow

33 Workflow Zdjęcia Konwersja do 300 DPI Konwersja do CMYK Import do InDesign Eksport PDF a Znaczniki Eksport do PDF Kolory dodatkowe

34 Checklista Zdjęcia w 240/300 dpi Zdjęcia w CMYK (Fogra 39/ECI Iso Coated 300%) Wszystkie elementy wstawione do indesign za pomocą Place Właściwy wymiar strony Na palecie linków wszystkie linki są dostępne w programie Nadanie spadów (min. 3 mm) Brak kolorów dodatkowych (Pantone) W wypadku publikacji wielostronicowych liczba stron jest wielokrotnością cyfry 4 Elementy odsunięte od marginesu wewnętrznego (ok 3-5 mm) Eksport poprzez File -> Package Druga wersja pliku File -> Export -> PDF Brak konwersji kolorów w PDF Nadane w PDF znaczniki (w wypadku rzeczy do druku)
