1 RUNDFLEX Bezstopniowo nastawne deskowanie łukowe dla promieni od 1,0 m

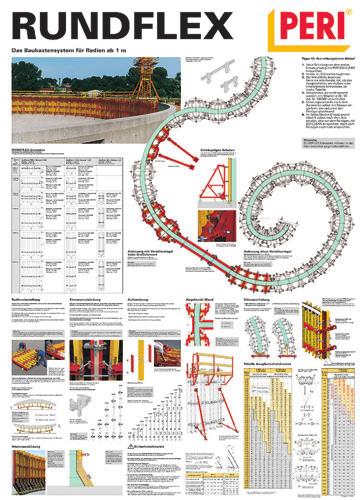

2 Ausgabe 11/2002 Wydanie 06/2005 PERI GmbH Postfach Weissenhorn Tel.: / Fax: / info@peri.de Programmübersicht RUNDFLEX Als Ergänzung zum Poster Produktbereich 3.20 Uwagi: Przy stosowaniu naszych wyrobów należy przestrzegać obowiązujących w poszczególnych krajach przepisów bezpieczeństwa i higieny pracy. Zdjęcia w niniejszej broszurze ilustrują chwilowy stan występujący na konkretnych budowach. Należy bezwzględnie przestrzegać wskazówek bezpieczeństwa oraz dopuszczalnych obciążeń. Wszelkie odstępstwa lub zmiany wymagają oddzielnego sprawdzenia stanów granicznych. Zmiany konstrukcyjne wynikające z postępu techniki oraz pomyłki i błędy w druku są zastrzeżone.

3 Spis treści Strona Które deskowanie łukowe jest właściwe? PERI oferuje kilka systemów dla budowli okrągłych 2-3 PERI RUNDFLEX Deskowanie łukowe do formowania ścian o promieniach od 1,00 m bez przebudowy płyt 4-5 Szybkie i łatwe nastawianie promienia krzywizny również przy skomplikowanej geometrii 6 Zastosowania specjalne 7 Beton licowy z RUNDFLEX 8-9 Płyty RUNDFLEX 10 Nadstawianie płyt 11 Nastawianie krzywizny 12 Łączenie płyt 13 Tablice Uwagi bezpieczeństwa 19 Część katalogowa PERI w Polsce PERI na świecie

4 Które deskowanie łukowe jest właściwe? PERI oferuje kilka systemów dla budowli okrągłych RUNDFLEX dla promieni od 1 m - Płyty gotowe do zastosowania na budowie. - Nastawianie każdego promienia krzywizny. - System modułowy płyt o powszechnie stosowanych wysokościach i szerokościach. Deskowanie łukowe GRV bez ściągów - Przy zamkniętym okręgu nie wymaga stosowania ściągów. - Rygle przegubowe przenoszą siły rozciągające i ściskające. - Rygiel przegubowy nastawny do kompensacji luk. - Ekonomiczne w zastosowaniach specjalnych. 2

5 Dźwigarowe deskowanie ścienne VARIO GT 24 - Indywidualny pierwomontaż płyt, tzn. elementy deskowania są optymalizowane i wstępnie montowane wg indywidualnych potrzeb budowy z uwzględnieniem promienia krzywizny, wysokości betonowania i szerokości transportowej płyt. - Ekonomiczna alternatywa dla niezmiennych promieni i dłuższego czasu trwania budowy. Deskowania ramowe TRIO i DOMINO - Deskowanie łukowe ustawiane w wielobok z płyt standardowych. - Stosowane również przy mniejszych promieniach krzywizny. Specjalne deskowanie stalowe - Stosowane przy dużej ilości przestawień i powtarzalnych promieniach krzywizny. 3

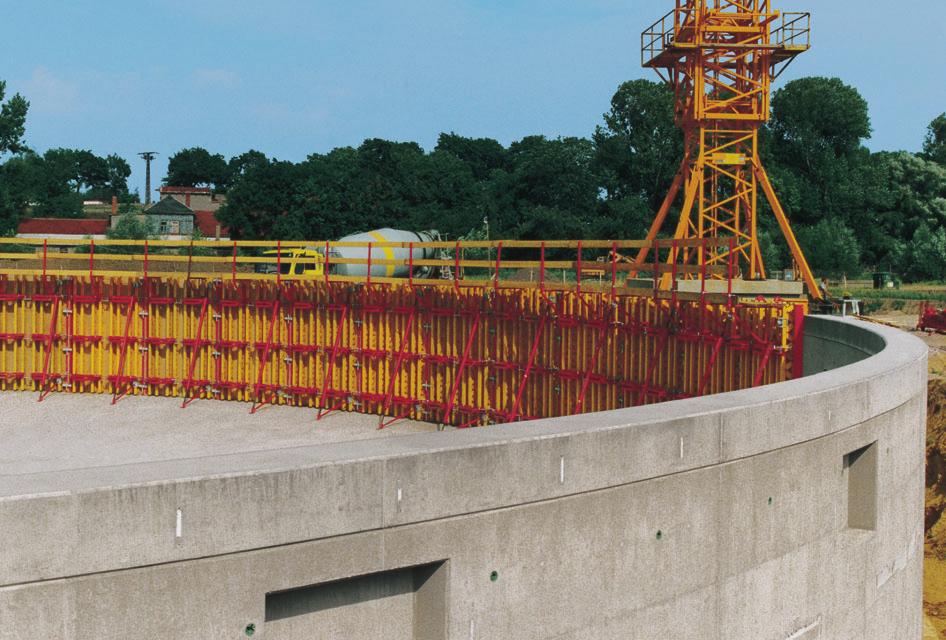

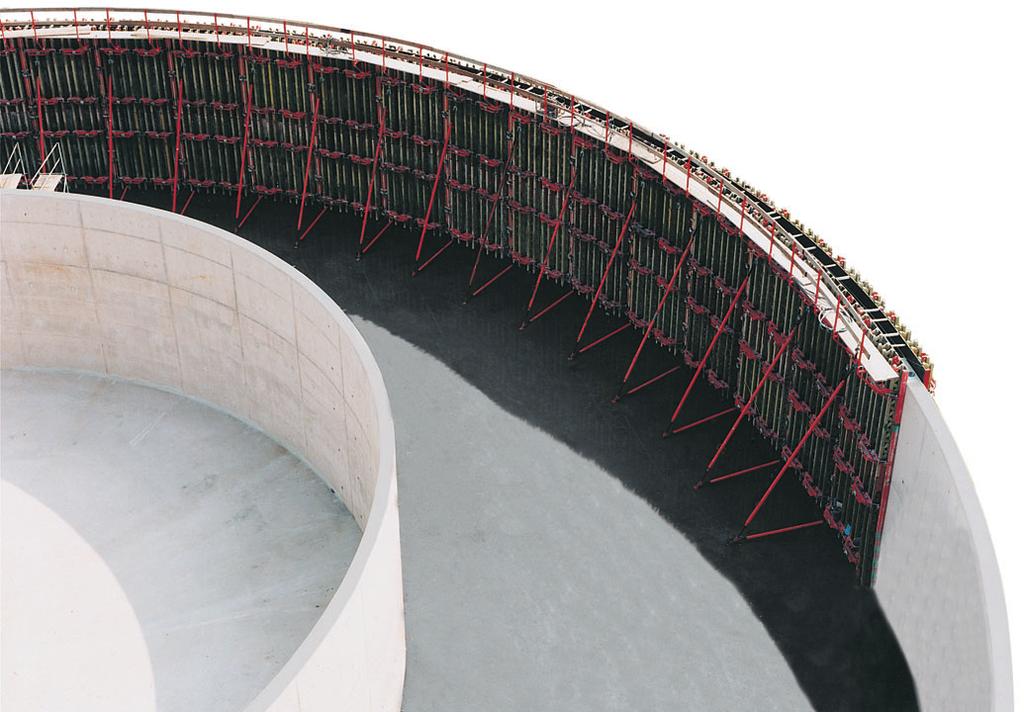

6 PERI RUNDFLEX Deskowanie łukowe do formowania ścian o promieniach od 1,00 m bez przebudowy płyt Przy budowie oczyszczalni, pochylni, wykuszy, silosów i innych budowli łukowych występują zróżnicowane krzywizny ścian. Ekonomiczność deskowania polega na możliwości formowania ścian o różnych promieniach z wykorzystaniem tych samych płyt deskowania. Pierwomontaż lub przebudowa płyt deskowania ze względu na czasochłonność i pracochłonność są wyjątkowo kosztowne. PERI RUNDFLEX z płytami standardowymi niewymagającymi przebudowy rozwiązuje ten problem zupełnie. Łatwość nastawiania krzywizny Wstępnie zmontowane gotowe do użycia płyty można szybko dopasować do żądanego promienia krzywizny i w ten sposób stosować często i wszędzie. Klucz Combi z zapadką pozwala na regulację samooczyszczających się trzpieni nastawczych przy nastawianiu krzywizny deskowania. RUNDFLEX o wysokości 3,60 m na budowie oczyszczalni ścieków ze zmiennymi promieniami krzywizny ścian.

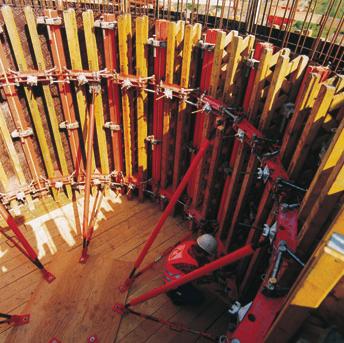

7 Wysokie dopuszczalne parcie mieszanki betonowej RUNDFLEX jest zwymiarowany na parcie mieszanki betonowej do 60 kn/m 2, co pozwala na szybkie betonowanie. Osłona systemu napowietrzania zbiornika oczyszczalni ścieków o promieniu 1,10 m zadeskowana płytami RUNDFLEX Z 85 i W 72. Standardowe płyty RUNDFLEX nadstawione do wysokości 11,40 m przy budowie budynku administracyjnego w Monachium. Deskowanie RUNDFLEX na pomostach roboczych KG 180 przy wznoszeniu pochylni garażowej salonu samochodowego. 5

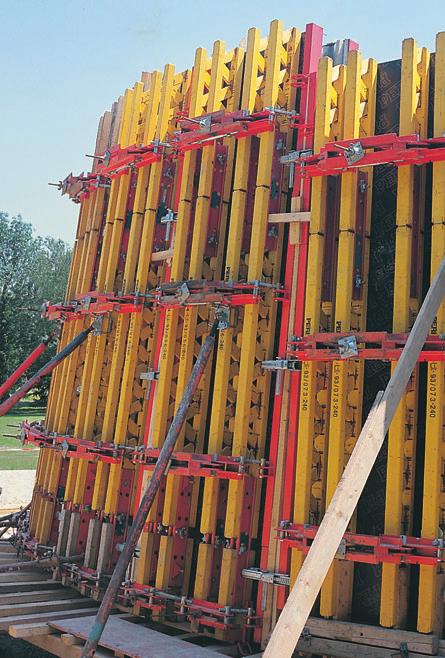

8 Szybkie i łatwe nastawianie promienia krzywizny również przy skomplikowanej geometrii RUNDFLEX na budowie pensjonatu w kształcie kadłuba. Stale zmieniające się promienie krzywizny nie stwarzały problemów. Dzięki kombinacji poszczególnych systemów deskowań można było ekonomicznie zadeskować skomplikowane rzuty budynku biurowego. 6

9 Zastosowania specjalne RUNDFLEX w pozycji leżącej przy budowie sklepienia żelbetowego domu kultury w Berlinie. Trzon pochylni i balustrada parkingu samochodowego. Łatwe nastawianie promienia krzywizny przy pomocy trzpieni nastawczych z samooczyszczającym się gwintem. Portal tunelu w kształcie elipsy zadeskowany płytami RUNDFLEX z osprzętem systemu VARIO. Luki w deskowaniu pochylonej ściany o zmiennym promieniu wypełniono specjalnymi wstawkami kompensacyjnymi. 7

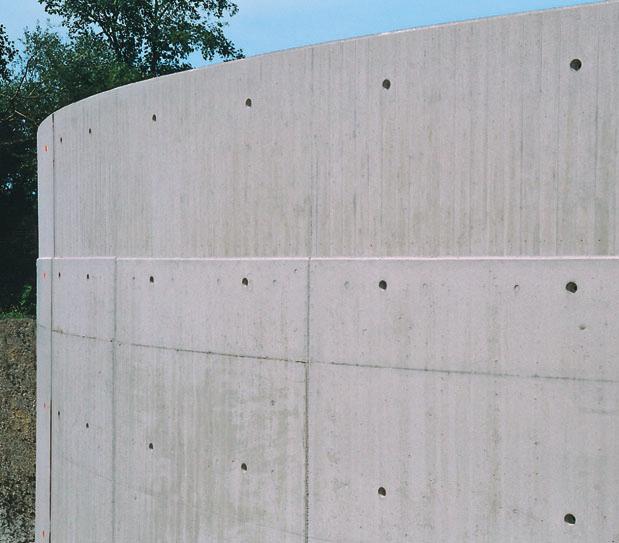

10 Beton licowy z RUNDFLEX Płyty RUNDFLEX nadstawione do wysokości 6,00 m na budowie oczyszczalni ścieków. Licową powierzchnię widocznego obszaru ściany zewnętrznej wykonano z fakturą desek. Otwory po ściągach zamknięto wodoszczelnie przy pomocy systemu uszczelniającego DK. W celu wykonania powierzchni licowej o fakturze desek na płyty zewnętrzne deskowania RUNDFLEX nabito dodatkowo poszycie z desek. Beton licowy z uporządkowanym odciskiem styków płyt i położeniem otworów po ściągach był wymagany przy wznoszeniu ścian wielopoziomowego parkingu kasyna w Feuchtwangen. Deskowanie ścian zewnętrznych ustawiono na pomostach składanych FB 180, a deskowanie trzonu na pomostach roboczych KG

11 Deskowanie ściany pochylonej do środka o 9. Pawilon muzyczny sanatorium w Bad Schussenried. Skomplikowana geometria budowli z powierzchnią licową betonu o wysokich wymaganiach architektonicznych. Dwie przeciwbieżne ściany o promieniach od 4,62 m do 6,21 m i o wysokościach od 1,10 m do 4,33 m należało odpowiednio zadeskować, uwzględniając zmienne pochylenie ścian o 9 do wewnątrz i o 6 na zewnątrz. Trapezowe krawędziaki kompensacyjne oraz płynnie nastawiane płyty RUNDFLEX pozwoliły bezproblemowo rozwiązać to zadanie. 4,80 m Chan Center, Vancouver, Kanada. Nieskazitelny beton licowy i szybkie dopasowanie do zmieniających się promieni. Dodatkowe pionowe rygle rozdzielcze umożliwiały uzyskanie siatki otworów po ściągach zgodnych z życzeniem architektów. Przy większych wysokościach deskowanie RUNDFLEX ustawiano na pomostach roboczych KG

12 Płyty RUNDFLEX Płyty PERI RUNDFLEX dostępne są w 3 różnych szerokościach i w 6 wysokościach. W celu zaoszczędzenia przestrzeni transportowej, płyty deskowania dostarczane są w stanie płaskim, a nastawianie odpowiedniej krzywizny płyt odbywa się na placu budowy. PERI RUNDFLEX na budowie basenu. Krzywizny o promieniach od 1,50 m do ponad 20,00 m zadeskowano bardzo szybko. Również skomplikowane przekroje o stale zmieniającym się promieniu krzywizny dają się szybko zadeskować przy pomocy systemu RUNDFLEX. Płyty dla promieni 4,00 m Sklejka: 21 mm dla promieni 2,50 m Sklejka: 18 mm dla promieni 1,00 m Sklejka: 2x 9 mm A Z 2500 A Z 1280 A Z 850 W I 2400 W I 1232 W

13 Nadstawianie płyt Płyty RUNDFLEX można nadstawiać w module co 60 cm. Płyty nadstawia się w stanie płaskim na leżąco poprzez założenie łączników nadstawczych 24-2, po jednym na połączenie dźwigarów. Montaż odbywa się na podłożu: - Płyty ułożyć właściwie. - Nakładki łącznika nadstawczego osadzić pomiędzy krzyżulce dźwigarów. - Nakrętki trójskrzydełkowe dokręcić poprzez uderzanie młotkiem. Moduł wysokościowy co 60 cm 7,80 3,60 0,60 3,60 7,20 3,00 6,60 2,40 6,00 5,40 Uwaga Dopuszczalna wysokość nadstawiania płyt RUNDFLEX podnoszonych z podłoża wynosi 7,80 m. Przy przemieszczaniu płyt RUNDFLEX zawieszonych w pionie dopuszczalne są również większe wysokości nadstawiania. 4,80 4,20 3,60 3,60 3,60 3,60 3,00 2,40 1,20 3,60 3,60 0,60 3,60 3,00 2,40 Możliwe są również inne niż pokazane na rysunku kombinacje wysokościowe. 1,20 0,60 1,80 1,20 0,60 11

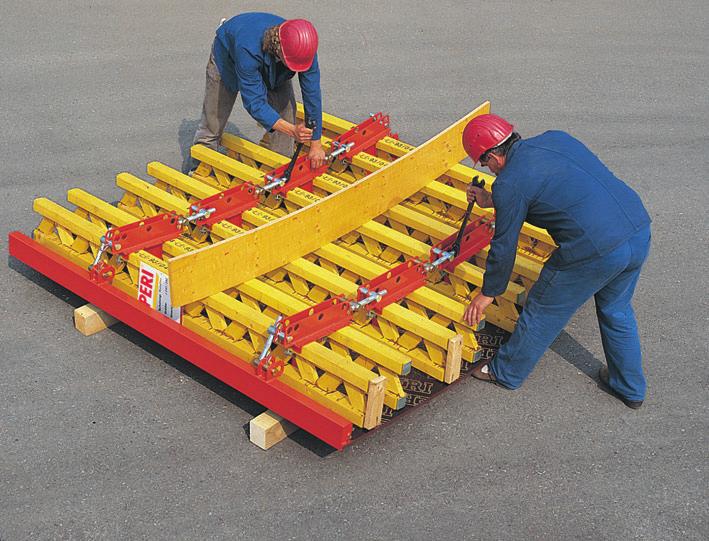

14 Nastawianie krzywizny Kontrola nastawianej krzywizny odbywa się przy pomocy szablonu przykładanego do dźwigarów deskowania. W celu uzyskania równomiernej krzywizny, nastawianie należy przeprowadzać w dwie osoby. Nastawianie krzywizny należy rozpocząć od regulacji trzpieni w środku płyty, przechodząc kolejno do sąsiednich trzpieni na zewnątrz płyty. Chromianowane na żółto sworznie trzpieni nastawczych są skierowane w jedną stronę, przez co kręcenie trzpieniami w tym samym kierunku obrotu zapewnia sprawną i szybką regulację krzywizny. Szablony RUNDFLEX dostępne są w PERI na indywidualne zamówienie. Zasady wykonania szablonu Dla deskowania zewnętrznego = promień krzywizny + 26,5 cm (przy grubości sklejki 21 mm i listwy Beto 4 mm na dźwigarze GT 24). 14,5 cm Trzpień nastawczy 210 do łączenia profili brzegowych jest regulowany kluczem Combi S 24 z zapadką. Szablon RUNDFLEX MAXI do płyt Z 250, W 240, Z 128, W 123. Nr art.: Szablony RUNDFLEX MINI Do płyt Z 85 i W 72. Nr art.: Rz = promień krzywizny + 26,5 cm Rw = promień krzywizny 26,5 cm 14,5 cm Klucz Combi S 24, nr art.: do szybkiego nastawiania krzywizny płyt RUNDFLEX. Dla deskowania wewnętrznego = promień krzywizny 26,5 cm (przy grubości sklejki 21 mm i listwy Beto 4 mm na dźwigarze GT 24). 12

15 Łączenie płyt Przy łączeniu płyt należy zwrócić uwagę, aby osie płyty zewnętrznej i wewnętrznej znajdowały się w jednej linii naprzeciwko siebie. Krawędziaki kompensacyjne o szerokości do 10 cm należy osadzać pomiędzy płyty zewnętrzne i wewnętrzne odpowiednio do danych w tablicach. Przy mniejszych promieniach krawędziaki można przyciąć w trapez. Do łączenia płyt W 72 stosowanych w łuku o promieniu mniejszym niż 2,10 m i o grubości ściany 25 cm należy używać trzpienia nastawczego 210. Ilości wymaganych zamków do łączenia płyt 3,60 3,00 Trzpień nastawczy 500 osadzić w ryglu T i zabezpieczyć zawleczką 5/1. Uwaga Trzpień nastawczy 500 w połączeniu płyt wymagany jest tylko przy przemieszczaniu deskowania. 2,40 1,20 0,60 Zamek BFD nr art.: do łączenia płyt. Uwaga Przy nadstawianiu płyt o wysokości 120 cm wystarczy jeden zamek BFD. 13

16 RUNDFLEX Szerokości krawędziaków kompensacyjnych Płyty zewnętrzne Z 250 wewnętrzne W 240 Promień Grubość ściany d [m] wew. Rw [m] 0,20 0,25 0,30 0,35 0,40 4, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Promień Grubość ściany d [m] wew. Rw [m] 0,20 0,25 0,30 0,35 0,40 11, , , , , , , , , , , , , , , , , , Bz 2 Oś płyt Sz Sw Rw Rz Rz Sz przy = nie Rw Sw potrzeba kompensacji Bz 2 Tablica 1 Bz = szerokość zewnętrznego krawędziaka kompensacyjnego [mm] Bw = szerokość wewnętrznego krawędziaka kompensacyjnego [mm] tak Rz Rw > Sz Sw nie Rz Rw Bz = Sw Sz Bw = Sz Sw Rw Rz 14

17 RUNDFLEX Szerokości krawędziaków kompensacyjnych Płyty zewnętrzne Z 128 wewnętrzne W 123 Tablica 2 Promień wew. Rw [m] Grubość ściany d [m] 0,20 0,25 0,30 0,35 0,40 2, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Promień Grubość ściany d [m] wew. Rw [m] 0,20 0,25 0,30 0,35 0,40 8, , , , , , , , , , , , , , , , , , , , , , , , , , , , Bz = szerokość zewnętrznego krawędziaka kompensacyjnego [mm] Bw = szerokość wewnętrznego krawędziaka kompensacyjnego [mm] 15

18 RUNDFLEX Szerokości krawędziaków kompensacyjnych Płyty zewnętrzne Z 85 wewnętrzne W 72 Promień wew. Rw [m] BZw 1,00 BZz BZw 1,10 BZz 1,20 1,30 1,40 1,50 1,60 1,70 1,80 1,90 2,00 2,10 2,20 2,30 2,40 2,50 2,60 2,70 2,80 2,90 3,00 3,10 3,20 *Trzpień nastawczy 210 wewnątrz *Trzpień nastawczy 500 wewnątrz Grubość ściany d [m] 0,20 0,25 0,30 0,35 0, Bz = szerokość zewnętrznego krawędziaka kompensacyjnego [mm] Promień wew. Rw [m] BZw 3,30 BZz BZw 3,40 BZz 3,50 3,60 3,70 3,80 3,90 4,00 4,10 4,20 4,30 4,40 4,50 Rz Rz BZz BZw *Trzpień nastawczy 500 wewnątrz Grubość ściany d [m] Tablica 3 0,20 0,25 0,30 0,35 0, Trzpień nastawczy 210 BZw BZz Ri BZ = 1 Szerokość krawędziaka kompensacyjnego między płytami zewnętrznymi [mm] d Ri d Bw = szerokość wewnętrznego krawędziaka kompensacyjnego [mm] 1 Jeżeli różnica pomiędzy szerokością wewnętrzną a zewnętrzną krawędziaka kompensacyjnego wynosi co najwyżej 3 mm, krawędziak należy dociąć prostokątnie. Trzpień nastawczy 500 BW = 1 Szerokość krawędziaka kompensacyjnego między płytami wewnętrznymi [mm] 16

19 VARIO GT 24 Nadstawki 1. Łącznik nadstawczy 24 przy wysokości do 8,00 m Nadstawianie do 5,00 m 4 łączniki nadstawcze 24 przy szerokości płyty 2,50 m Nadstawianie do 8,00 m 8 łączników nadstawczych 24 przy szerokości płyty 2,50 m Właściwości mechaniczne dla łącznika nadstawczego 24 dop. M = 1,73 knm dop. Q = 0 lub dop. M = 0 dop. Q = 5 kn M + 0,07 Q + Q 6,2 0,28 M w knm Q w kn Właściwości mechaniczne dla łącznika nadstawczego 24 przy przemieszczaniu płyt VARIO GT 24 dop. N = 5,7 kn M = 0 Q = 0 17

20 Zastrzały, rozpory i wypory Dopuszczalne strefy wpływu Zastrzały i rozpory PERI Wysokość deskowania h [m] 3,0 Schemat 1 Schemat 2 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 Dop. strefa wpływu dop. b [m] 3,53 2,73 2,19 1,82 1,58 1,42 1,93 1,67 1,49 1,35 Siła w zastrzale F RS [kn] przy dop. b 9,7 9,7 9,8 9,8 9,8 9,6 F RS1 F RS2 9,4 9,5 11,3 8,5 11,3 9,3 11,3 10,1 Siła w rozporze F AV [kn] przy dop. b 2,1 2,3 2,2 2,2 2,3 2,6 2,6 2,3 2,1 1,9 Odległość stopki x [m] od krawędzi tylnej deskowania 1,2 1,6 2,0 2,4 2,9 3,5 x 1 x 2 4,3 2,6 4,7 2,6 5,3 2,8 5,9 3,0 Odległość głowicy y* [m] od krawędzi tylnej deskowania 1,0 1,2 1,5 1,8 2,0 2,0 y 1 y 2 1,5 4,5 1,8 5,5 1,8 6,2 1,8 6,9 *W przypadku konieczności odległość y należy dopasować do wymiaru modułowego deskowania. Przy podanych powyżej strefach wpływu maksymalna siła w zastrzale działająca za pośrednictwem stopki na podłoże wynosi 11,3 kn. Obciążenie wiatrem: h < 8m = 0,5 kn/m 2 8m< h < 20m = 0,8 kn/m 2 Schemat 2 h Schemat 1 0,5 kn/m 2 y FRS h 0,5 kn/m 2 0,8 kn/m 2 y 1 FRS2 y 2 FRS1 F AV 60 F AV x x 2 x 1 18

21 Uwagi bezpieczeństwa Przy stosowaniu deskowania łukowego RUNDFLEX należy szczególnie przestrzegać poniższych zasad. Przy stosowaniu systemu należy przestrzegać obowiązujących przepisów bezpieczeństwa i higieny pracy opublikowanych w Dziennikach Ustaw. Zastrzały i rozpory należy rozmieszczać wg schematów i tablicy pokazanych na poprzedniej stronie. Pierwszą płytę deskowania podczas montażu należy zawsze wypierać dwoma zastrzałami. Dalsze zastrzały rozmieszczać wg tablicy. Mocowanie do płyt RUNDFLEX odbywa się za pośrednictwem głowicy zastrzału 24. Mocowanie do podłoża wykonać za pośrednictwem odpowiedniej stopki przy pomocy wkrętu Multi-Monti MMS. Poszycie, krawężnik i poręcze pomostu roboczo-betoniarskiego należy wykonać zgodnie z dokumentacją techniczno-ruchową Pomosty roboczo-betoniarskie PERI. Dopuszczalny rozstaw wsporników pomostu GB 80 wynosi 1,25 m, a obciążenie użytkowe 150 kg/m 2. Do zabezpieczenia bocznego pomostu stosować poręcz czołową 55 (nr art.: ). Montaż pomostu roboczo-betoniarskiego należy wykonać na leżącej na podłożu płycie. Dopuszczalne obciążenie robocze zaczepu transportowego 24 wynosi 700 kg przy dopuszczalnym kącie odchylenia cięgien od pionu 15. Stosować zgodnie z dokumentacją techniczno-ruchową zaczepu! Dopuszczalne parcie mieszanki betonowej dla deskowania RUNDFLEX wynosi 60 kn/m 2. Przy stosowaniu wibratorów zewnętrznych należy przestrzegać zaleceń producenta wibratorów. Gotowa do użycia płyta deskowania RUNDFLEX w komplecie z zastrzałami, rozporami, zaczepami transportowymi 24 i pomostem roboczo-betoniarskim. 19

22 RUNDFLEX - Płyty Ciężar kg Nr art. Płyty RUNDFLEX Płyty bez rygli rozdzielczych dla promieni 4,0 m. Z poszyciem ze sklejki grubości 21 mm. Płyty zewnętrzne Z 250x60 z zaczepem transportowym 24 (2x) 131, Z 250x120 nadstawcza 181, Z 250x120 2R 241, Z 250x , Z 250x , Z 250x , Płyty wewnętrzne W 240x60 z zaczepem transportowym 24 (2x) 127, W 240x120 nadstawcza 173, W 240x120 2R 227, W 240x , W 240x , W 240x , Z 2500 W Otwory na ściągi z ryglem rozdzielczym Otwory na ściągi bez rygla rozdzielczego Otwory na ściągi bez rygla rozdzielczego Otwory na ściągi z ryglem rozdzielczym Z 2500 W 2400 Z 2500 W 2400 Z 2500 W 2400 Z 2500 W Z 2500 W 2400 Z 2500 W

23 Ciężar kg Nr art. Płyty RUNDFLEX Płyty bez rygli rozdzielczych dla promieni 2,5 m. Z poszyciem ze sklejki grubości 18 mm Otwory na ściągi z ryglem rozdzielczym Płyty zewnętrzne Z 128x60 z zaczepem transportowym 24 (2x) 74, Z 128x120 nadstawcza 102, Z 128x120 2R 134, Z 128x , Z 128x , Z 128x , Płyty wewnętrzne W 123x60 z zaczepem transportowym 24 (2x) 73, W 123x120 nadstawcza 97, W 123x120 2R 126, W 123x , W 123x , W 123x , Z 1280 W 1232 Z 1280 W 1232 Z 1280 W 1232 Z 1280 W Z 1280 W 1232 Z 1280 W 1232 Z 1280 W Otwory na ściągi bez rygla rozdzielczego Otwory na ściągi bez rygla rozdzielczego Otwory na ściągi z ryglem rozdzielczym

24 Ciężar kg Nr art. Płyty RUNDFLEX Płyty dla promieni 1,0 m. Z poszyciem ze sklejki podwójnej grubości 2x9 mm. Płyty zewnętrzne Z 85x120 96, Z 85x , Z 85x , Z 85x , Płyty wewnętrzne W 72x120 76, W 72x , W 72x , W 72x , Z 850 W Otwory na ściągi Otwory na ściągi Z 850 W 722 Z 850 W Z 850 W 722 Z W

25 RUNDFLEX - Osprzęt Ciężar kg Nr art. Dźwigary kratowe GT 24 Zakończone okuciami stalowymi. Świadectwo dopuszczenia nr Z dop. Q c = 14,0 kn* dop. Q t = 13,0 kn** dop. M = 7,0 knm I y = 8000 cm 4 *Q c = dopuszczalna siła poprzeczna dla krzyżulca ściskanego **Q t = dopuszczalna siła poprzeczna dla krzyżulca rozciąganego Długości nominalne dla płyt RUNDFLEX 0,60 m RF 4, ,20 m 7, ,40 m 14, ,00 m 17, ,60 m 21, Profile brzegowe Do łączenia płyt zamkami BFD lub prawy 6, lewy 6, prawy 10, lewy 10, prawy 19, lewy 19, prawy 31, lewy 31, prawy 28, lewy 28, ø

26 Ciężar kg Nr art. Rygiel T 9, Do zamocowania 2 dźwigarów GT ø Rygiel T , Do zamocowania 2 dźwigarów GT 24 w płycie zewnętrznej Z ø Uchwyt Rundflex 24, ocynk. 0, Do łączenia dźwigarów GT 24 z ryglami T i T 800. M8x100 DIN 603 Część zamienna: Śruba podsadzona z łbem grzybkowym DIN M8x100, ocynk. 0, Łącznik brzegowy, ocynk. 1, Do łączenia brzegowych dźwigarów GT 24 z ryglami T i T 800 w płytach zewnętrznych, za wyjątkiem płyt wysokości h=60 cm. M8x100 DIN 603 Część zamienna: Śruba podsadzona z łbem grzybkowym DIN M8x100, ocynk. 0,

27 Ciężar kg Nr art. Trzpień nastawczy 210, ocynk. 2, Do regulacji płyt wewnętrznych oraz do łączenia profili brzegowych płyt zewnętrznych i wewnętrznych, z samooczyszczającym się gwintem sześciokątnym. W komplecie: zawleczka 5/1 (2x). 250 ø S FS 5/1 ø 35 min. 70 Rozwartość klucza: S 24 max. 210 Trzpień nastawczy 500, ocynk. 3, Do regulacji płyt zewnętrznych oraz do łączenia profili brzegowych płyt zewnętrznych i wewnętrznych, z samooczyszczającym się gwintem sześciokątnym. W komplecie: zawleczka 5/1 (2x). ø S FS 5/1 ø 35 min 220 max 460 Rozwartość klucza: S 24 Rygiel rozdzielczy 18, Do przekazywania sił ze ściągów na sąsiednie rygle T. Umożliwia zaoszczędzenie 50% ilości ściągów Sworzeń ryglowy, ocynk. 1, Do łączenia rygli rozdzielczych z ryglami T. W komplecie: zawleczka 5/1 (1x). ø ø 35 FS 5/1 25

28 Ciężar kg Nr art. Zamek BFD, ocynk. 4, Do łączenia płyt i elementów TRIO, płyt RUNDFLEX oraz do kompensacji luk w deskowaniu nie przekraczających 10 cm. Zamek 38, ocynk. 6, Do łączenia płyt RUNDFLEX oraz do kompensacji luk w deskowaniu nie przekraczających 26 cm Rozwartość zaciskowa max. 220 mm Rozwartość zaciskowa max. 380 mm Dopuszczalna siła rozciągająca: 20 kn Zaczep transportowy 24 3, sztuki na ładunek! W komplecie: sworzeń ø 16x65/86 (1x); zawleczka 4/1 (1x). Stosować zgodnie z DTR! ø 16x65/86 FS 4/1 648 Urządzenia techniczne wg Dz. U. Nr 47, poz Dopuszczalne obciążenie robocze: 700 kg przy kącie odchylenia cięgien od pionu Łącznik nadstawczy , Do łączenia dźwigarów GT 24 i nadstawiania elementów deskowania o wysokości do 8 m. W komplecie: nakrętka trójskrzydełkowa (2x). dop. M = 1,73 knm dop. Q = 0 lub: dop. M = 0 dop. Q = 5,0 kn Przy nadstawianiu płyt RUND - FLEX łączniki nadstawcze 24-2 należy montować na każdym połączeniu dźwigarów GT 24. Dopuszczalne obciążenie patrz Tablice PERI

29 Ciężar kg Nr art. Zaczep transportowy 24 prawy 2, Zaczep transportowy 24 lewy 2, Płyty RUNDFLEX wysokości h=60 cm wyposażone są na stałe w zaczepy transportowe 24. W komplecie: śruba ISO M10x , ocynk. (4x); podkładka DIN 440 R11, ocynk. (4x); nakrętka ISO M10 8, ocynk. (4x). Rysunek pokazuje zaczep transportowy 24 lewy Urządzenia techniczne wg Dz. U. Nr 47, poz. 401 Dopuszczalne obciążenie robocze: 700 kg przy kącie odchylenia cięgien od pionu M10x110 DIN Klucz Combi S 24 1, Rozwartość klucza: S 24 Długość całkowita: ok. 500 mm Wkręt TSS-Torx 6x80, ocynk. 0, Do mocowania poszycia. Z gniazdem na końcówkę Torx TX 30. Samogwintujący. Torx ø 12 ø 6 80 Wkręt wiercący ISO ,5x45 0, Do mocowania poszycia do profili brzegowych RUNDFLEX. Z gniazdem na końcówkę Torx TX 30. Samogwintujący. ø 11,5 45 ø 5,5 Torx 30 Listwa Beto 4x20x2500 mm 0, Listwa Beto 8x20x2500 mm 0, Do pierwomontażu płyt RUNDFLEX, mocowane punktowo na dźwigarach GT 24. Sklejka Fin-Ply 21 mm,18 mm, 9 mm Płyty docięte na wymiar z zabezpieczonymi lakierem krawędziami. na zamówienie Szablony RUNDFLEX Do nastawania krzywizny w płytach zewnętrznych i wewnętrznych RUNDFLEX! Szablon wykonywany jest ze sklejki na zamówienie. MAXI do płyt Z 250, W 240 i Z 128, W MINI do płyt Z 85 i W Promień zewnętrzny Promień wewnętrzny Promień wewnętrzny Promień zewnętrzny 27

30 Ciężar kg Nr art. Wspornik pomostu roboczego GB 80 10, W komplecie: integralny sworzeń Rozstaw dźwigarów min Obciążenie użytkowe: 150 kg/m 2 Dopuszczalny rozstaw: 1,25 m Głowica zastrzału 24, ocynk. 4, Do mocowania zastrzałów i rozpór do dźwigarów GT 24. W komplecie: sworzeń ø16x42 (1x); zawleczka 4/1 (1x). ø 16x42 FS 4/1 min 40 max 100 Głowica zastrzału 24/A, ocynk. 4, Do mocowania zastrzałów i rozpór do dźwigarów GT 24 w miejscu połączenia łącznikiem nadstawczym W komplecie: sworzeń ø16x42 (1x); zawleczka 4/1 (1x). ø 16x42 FS 4/1 min 52 max

31 PERI BIO Clean i PERI Clean Ciężar kg Nr art. PERI BIO Clean Płynny środek antyadhezyjny do deskowań i narzędzi. Właściwości: - Wyprodukowany na bazie roślinnej. - Szybko ulega bilogicznemu rozkładowi. - Spełnia wymagania niemieckiej klasy zabezpieczenia przed skażeniem wody WGK 1. PERI BIO Clean 20 L w kanistrze 0,91/L PERI BIO Clean 208 L w beczce 0,91/L Dalsze informacje podane są w instrukcji stosowania PERI BIO Clean. Zużycie: 1 litr na m 2 powierzchni deskowania (zeleżne od powierzchni poszycia deskowania) PERI Clean Płynny środek antyadhezyjny do deskowań i narzędzi. Właściwości: - Wyprodukowany na bazie roślinnej. - Aktywny chemicznie. - Temperatura stosowania: -15 C - Szybko ulega bilogicznemu rozkładowi. - Spełnia wymagania niemieckiej klasy zabezpieczenia przed skażeniem wody WGK 1. PERI Clean 20 L w kanistrze 0,92/L PERI Clean 208 L w beczce 0,92/L Dalsze informacje podane są w instrukcji stosowania PERI Clean. Zużycie: 1 litr na m 2 powierzchni deskowania (zeleżne od powierzchni poszycia deskowania) Spryskiwacz PERI 4, Do równomiernego spryskiwania powierzchni poszycia deskowania środkami antyadhezyjnymi PERI BIO Clean lub PERI Clean. Pojemność: 5 litrów Części zamienne: Dysza spryskiwacza 0,1F 110 0,
