Kozły oporowe SB Do betonowania jednostronnego o wysokości do 8,75 m.

Transkrypt

1 Kozły oporowe SB Do betonowania jednostronnego o wysokości do 8,75 m _Titel.indd :5:54 Uhr

2 Wydanie 08/2008 PERI GmbH Formwork Scaffolding Engineering P.O. Bo Weissenhorn Germany Tel +49 (0) Fa +49 (0) Uwagi: Przy stosowaniu naszych wyrobów należy przestrzegać obowiązujących w poszczególnych krajach przepisów bezpieczeństwa i higieny pracy. Zdjęcia w niniejszym informatorze ilustrują chwilowy stan występujący na konkretnej budowie. Z tego względu nie zawsze możliwe było wierne oddanie wszelkich szczegółów dotyczących zabezpieczeń i zakotwień deskowań. Należy bezwzględnie przestrzegać wskazówek bezpieczeństwa oraz dopuszczalnych obciążeń. Wszelkie zmiany i odstępstwa wymagają oddzielnego sprawdzenia stanów granicznych. Zmiany konstrukcyjne wynikające z postępu techniki oraz pomyłki i błędy w druku są zastrzeżone.

3 Spis treści 2 Kozły oporowe PERI do betonowania jednostronnego o wysokości do 8,75 m 4 Informacje ogólne 6 Rodzaje zakotwień 8 Położenie kotwi 4 Łączenie kozłów z deskowaniem 8 Pierwomontaż, stężenia, określanie ciężaru kozłów oporowych 20 Pozostałe deskowania do betonowanie jednostronnego z kozłem oporowym SB-L i SKS 22 Tablice 32 Przegląd wyrobów 46 PERI w Polsce 48 PERI na świecie

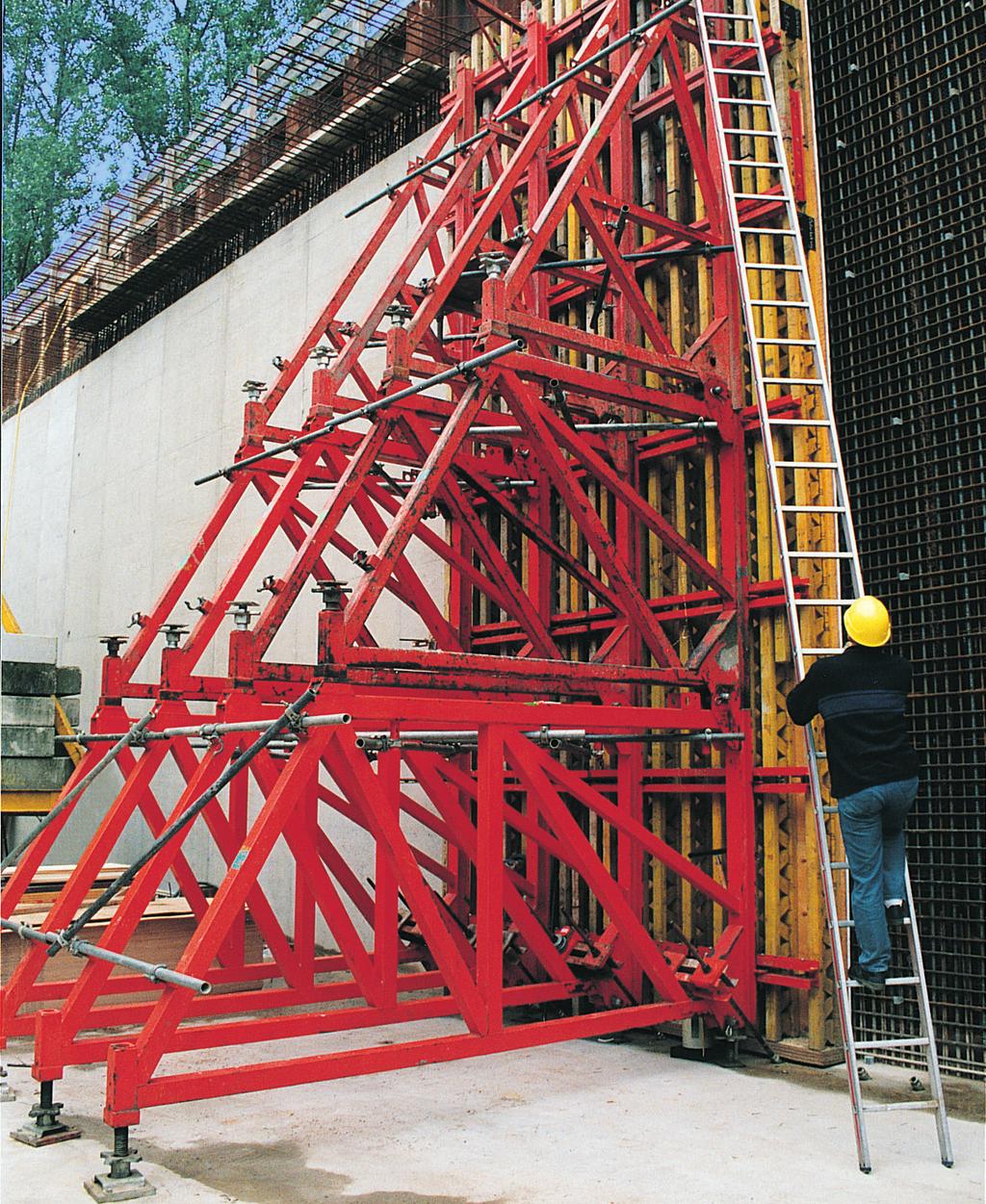

4 Kozły oporowe PERI do betonowania jednostronnego o wysokości do 8,75 m Kozły oporowe SB-A0, A, B, C można stosować w różnych konfiguracjach i dla różnych wysokości maksymalnie do 8,75 m. Wysokości betonowania do 8,75 m przy użyciu kozłów oporowych SB-A0, A, B, C. Łączenie kozłów przebiega szybko i nie wymaga użycia dodatkowych elementów. Każdy kozioł oporowy wyposażony jest w elementy łączące. Celem jest bardziej uniwersalne wykorzystanie wszystkich elementów. Dzięki temu kozły oporowe SB-A0, A, B, C można stosować w różnych konfiguracjach wysokościowych. Wymiary poszczególnych elementów dostosowane są do wielkości powierzchni ładunkowej samochodów ciężarowych lub kontenerów. Zastosoawnie kozła oporowego SB-C z SB-B umożliwia betonowanie ścian o wysokosci do 5,00 m, natomiast kozła oporowego SB-C z SB-A o wysokosci do 4,00 m. Kozioł oporowy SB-C montowany jest w prosty sposób na koźle SB-A lub SB-B za pomocą 2 sworzni, które znajdują się w wyposażeniu kozła. 2 Konstrukcja oporowa SB-B i SB-C w połączeniu z deskowaniem ramowym PERI TRIO, wysokość betonowania 3, m.

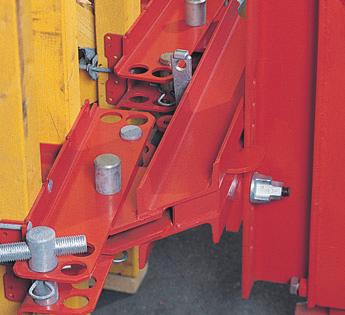

5 Kozły oporowe PERI, dzięki wykorzystaniu łączników systemowych, można stosować razem z systemami deskowań ściennych PERI (TRIO, DOMINO, VARIO, RUNDFLEX). Łączenie kozłów oporowych SB-A0, A, B, C z deskowaniem VARIO i RUNDFLEX odbywa się za pomocą klamry ryglowej i klina. Maksymalna wysokość betonowania 6,75 m przy zastosowaniu kozłów oporowych SB-A, B i C w połączeniu z deskowaniem ściennym VARIO. Kozły oporowe montowane są do ułożonych na ziemi elementów deskowania. Sposób połączenia kozłów umożliwia przemieszczanie jednostek w postaci kompletnie zmontowanych konstrukcji oporowych. Zapewnione jest przenoszenie sił obciążeń w każdym punkcie kozła oporowego SB-A0, A, B, C. Konstrukcja kozłów oporowych SB- A0, A, B, C z mocnym profilem IPB na przedniej stronie kozła umożliwia przenoszenie sił na każdej wysokości. Dlatego też wybór elementów deskowania (TRIO, DOMINO) lub położenie rygli stalowych (VARIO, RUNDFLEX) nie odgrywa żadnej roli. Kozły oporowe SB-B i C w połączeniu z deskowaniem TRIO jako kompletna, gotowa do transportu konstrukcja oporowa. 3

6 Kozły oporowe PERI Informacje ogólne Kwestie zasadnicze: Podczas betonowaniu ścian do istniejacych ścian, skał lub ścian szczelinowych, parcie mieszanki betonowej oddziałujące na powierzchnię deskowania jednostronnego musi zostać przeniesione na podłoże poprzez kozioł oporowy z odpowiednim zakotwieniem. Konstrukcja: Kozły oporowe PERI to spawane konstrukcje stalowe. W celu ochrony przed korozją i łatwego czyszczenia, kozły oporowe po zespawaniu pokrywane są powłoką proszkową. Zakres stosowania: Kozły oporowe PERI stosowane są do podpierania deskowań jednostronnych. W zastosowaniach standardowych dostępne są tablice do wymiarowania, określające wielkości sił do przeniesienia (tablice na str ). Kozły oporowe SB-B i C w połączeniu z deskowaniem ramowym TRIO, wysokość deskowania 3,90 m. Uwaga: Rozwiązania specjalne, jak np. konstrukcja przedstawiona obok wymaga sprawdzenia stanów granicznych. Kozły oporowe PERI SB-2 jako konstrukcja podporowa dla deskowania głowic filarów. Deskowanie głowicy grzybkowej z kozłem oporowym jako konstrukcją podporową. 4

7 Występujące siły: A. Siła wyrywająca Z PERI oferuje różne rodzaje zakotwień, które umożliwiają przeniesienie występujących sił na konstrukcję podłoża. Wybór danego systemu zakotwienia zależy głównie od występującej w zakotwieniu kozła siły wyrywającej. P B Dopuszczalne siły w zakotwieniu wg DIN 826: System zakotwienia DW 5 DW 20 DW 26 Dop. siła rozciągająca 90 kn kn 2 kn Kotwienie odbywa się zasadniczo przy użyciu 2 kotwi na jeden kozioł oporowy. W ten sposób np. zakotwienie systemu DW 20 umożliwia przeniesienie siły wyrywającej Z o maksymalnej wartości 2 kn = 0 kn. Z V V 2 B. Siły dociskowe V oraz V 2 W przypadku kotwienia kozłów oporowych do betonowej płyty dennej lub fundamentu przeniesienie występujących sił dociskowych V i V 2 odbywa się zazwyczaj bez większych trudności. Uwaga: Jeżeli kozły oporowe stosowane są na płycie stropowej (np. garażu podziemnego), siły dociskowe V i V 2 muszą zostać przeniesione na płytę denną budowli za pośrednictwem odpowiednich podpór zabezpieczających. Wykonawca montażu zapewnia, że występujące siły wyrywające Z oraz dociskowe V i V 2 zostaną bezpiecznie przeniesione przez podłoże. Przy tym niezbędne jest ustalenie nośności podłoża i stopnia zbrojenia w miejscach występowania ww. reakcji podporowych. Stosując kozły oporowe PERI należy szczególnie przestrzegać następujących zasad:.elementy konstrukcji (np. fundament lub płyta denna) muszą przenieść powstałe w zakotwieniach siły wyrywające i dociskowe. Przed betonowaniem należy sprawdzić stany graniczne w elementach konstrukcji oraz zaplanować pozycję zakotwień. 2. Druga strona deskowania jednostronnego (istniejąca ściana, skała, ściana szczelinowa itd.) musi oczywiście wytrzymać zaistniałe podczas betonowania i wiązania parcie mieszanki betonowej. 3.Ściągi DW, które stosuje się do wykonania zakotwień, nie mogą być spawane lub powyginane. 4.W przypadku stosowania innych zakotwień lub deskowań, użytkownik ma obowiązek sprawdzenia możliwości ich użycia oraz statyki. 5.Zmiany i odstępstwa w wykonaniu kozłów od wskazanych w tym prospekcie oraz DTR wymagają oddzielnego sprawdzenia stanów granicznych. 5

8 Rodzaje zakotwień DW 5, DW 20, DW 26 Wybór danego systemu zakotwienia zależy głównie od występującej w zakotwieniu kozła siły wyrywajacej. (patrz: tablice str. 22 ) Uwaga: Zastosowanie innych systemów zakotwień niż przedstawione w niniejszej dokumentacji wymaga oddzielnego sprawdzenia stanów granicznych.. Zakotwienie DW 5 z wałkiem dociskowym DSW Dop. siła wyrywająca wg DIN kn = 80 kn Elementy odzyskiwane.nakrętka skrzydełkowa DW 5 nr art. 000 Elementy tracone 5.Pętla kotwiąca DW 5 nr art Wałek dociskowy DSW nr art Ściąg DW 5 nr art Nakrętka sześciokątna DW 5, S /08 nr art Zakotwienie DW 5 z profilem dociskowym Dop. siła wyrywająca wg DIN kn = 80 kn.nakrętka przegubowa DW 5 nr art Podkładka SB DW 26 nr art Profil dociskowy 55 nr art lub Profil dociskowy 235 nr art Ściąg DW 5 nr art Nakrętka sześciokątna DW 5, S /08 nr art Pętla kotwiąca DW 5 nr art

9 3. Zakotwienie DW 20 Dop. siła wyrywająca wg DIN826 2 kn = 0 kn Elementy odzyskiwane.nakrętka skrzydełkowa DW 20 nr art Podkładka DW nr art Podkładka SB DW 26 nr art Profil dociskowy 55 nr art lub Profil dociskowy 235 nr art Ściąg DW 20 nr art Elementy tracone 7. Ściąg DW 20 nr art Płytka gwintowana 20 nr art Nakrętka sześciokątna DW 20, S 36/0 nr art Zakotwienie DW 26 Dop. siła wyrywająca wg DIN kn = 0 kn.nakrętka sześciokątna DW 26, SW 46/80 nr art Podkładka luzująca SB DW 26 nr art Profil dociskowy 55 nr art lub Profil dociskowy 235 nr art Ściąg DW 26 nr art Nakrętka sześciokątna DW 26, S 46/ nr art Ściąg DW 26 nr art Płytka gwintowana 26 nr art

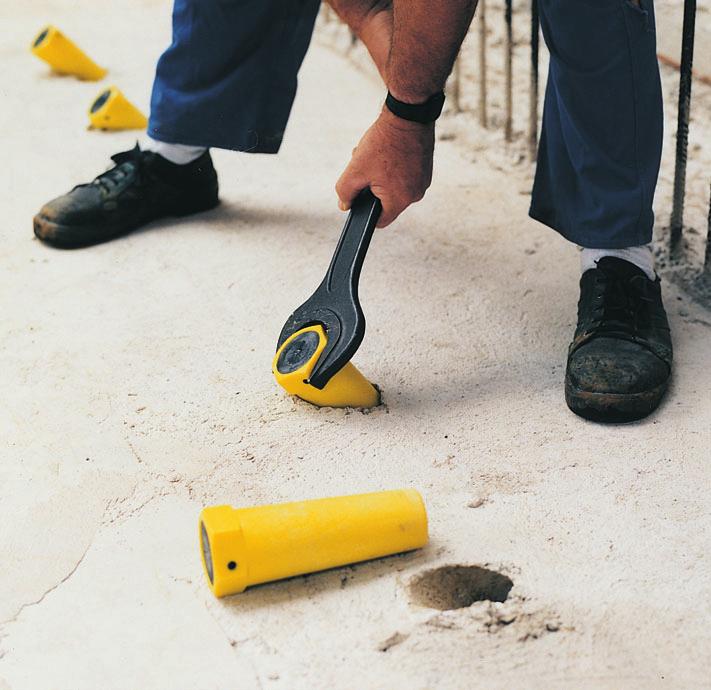

10 Położenie kotwi Prawidłowy i prosty montaż zakotwień do uzyskania dokładnego rezultatu betonowania Do montażu zakotwień kozłów oporowych SB służą uchwyty kotwi V i korki kotwi, umożliwiające dokładne przymocowanie kotwi do zbrojenia pod kątem 45. Zapewnia to bezpieczne przeniesienie obciążeń i stateczność kozłów z deskowaniem. Ekonomiczne zalety systemu kotwienia za pomocą korków kotwi i uchwytów kotwi V: - mała ilość łączących nakrętek sześciokątnych - brak konieczności obcinania ściągów - odzyskiwalność ściągów Demontaż korka kotwi odbywa się za pomocą klucza płaskiego S 70, nr art Proste mocowanie zakotwień do zbrojenia za pomocą drutu wiązałkowego. Montaż i demontaż kotwi ze ściągiem traconym Ściąg tracony. Przymocowanie kotwi z uchwytem V i korkiem kotwi do zbrojenia. Montaż i demontaż kotwi ze ściągiem odzyskiwalnym 2. Wykręcenie korka kotwi przy pomocy klucza płaskiego S Nakręcenie na ściąg nakrętki sześciokątnej i pozostałych elementów zakotwienia. Uwaga: Po wykręceniu korka kotwi skontrolować prawidłowość wkręcenia ściągu w płytkę gwintowaną. 4. Demontaż elementów zakotwienia, wykręcenie ściągu i nakrętki sześciokątnej kluczem płaskim. Zaślepienie pozostałego otworu. Podstawowe narzędzia: Klucz do kotwi 20/26 klucz płaski. Ściąg odzyskiwany. Przymocowanie kotwi z uchwytem V i korkiem kotwi do zbrojenia Wykręcenie korka kotwi przy pomocy klucza płaskiego S Nakręcenie na ściąg nakrętki sześciokątnej i pozostałych elem. zakotwienia. 4. Demontaż elementów zakotwienia i wykręcenie ściągu oraz nakrętki sześciokątnej przy pomocy klucza płaskiego. 5. Wykręcenie ściągu odzyskiwanego przy pomocy klucza do kotwi 20/26. Zaślepienie pozostałego otworu.

11 Przegląd wyrobów Element Nr art. Ciężar Nazwa Odzyskiwalność [kg] Wariant DW 5 ze ściągiem DW 5 a b c d e ,44 0,45,2,45/m 0, Elementy mocujące kozioł oporowy 0,42,45/m Uchwyt kotwi V DW 5 Korek kotwi DW 5 Rurka dystansowa 32, L= 3,0 m Ściąg DW 5, długość specjalna Płytka gwintowana DW 5 Nakrętka sześciokątna DW 5 S /08 Ściąg DW 5, długość specjalna e c d a b 90 Wariant DW 5 z pętlą kotwiącą a b d ,44 0,45 2, Uchwyt kotwi V DW 5 Korek kotwi DW 5 Pętla kotwiąca DW 5 Elementy mocujące kozioł oporowy ,42 Nakrętka sześciokątna DW 5 S /08 00,45/m Ściąg DW 5, długość specjalna d a b 90 Wariant DW 20 ze ściągiem DW 20 a b c d e ,42 0,46,44 2,52/m 0,70 Uchwyt kotwi V DW 20 Korek kotwi DW 20 Rurka dystansowa 42, L = 3,0 m Ściąg DW 20, długość specjalna Płytka gwintowana DW 20 Elementy mocujące kozioł oporowy ,65 2,52/m Nakrętka sześciokątna DW 20 S 36/0 Ściąg DW 20, długość specjalna e c d a b 90 Wariant DW 26 ze ściągiem DW 26 a b c d e ,42 0,46,44 2,52/m 0,70 Uchwyt kotwi V DW 26 Korek kotwi DW 26 Rurka dystansowa 42, L = 3,0 m Ściąg DW 26, długość specjalna Płytka gwintowana DW 26 Elementy mocujące kozioł oporowy ,65 2,52/m Nakrętka sześciokątna DW 26 S 36/0 Ściąg DW 26, długość specjalna e c d a b 90 9

12 Położenie kotwi Kozły oporowe SB-A0, SB-A oraz SB-B Kozły oporowe SB-A0, SB-A oraz SB-B z profilem dociskowym Wykonanie systemu zakotwień zgodnie z danymi ze strony 6 lub 7. VARIO GT 24 TRIO y = 35 y = = 30 przy ryglach SRZ U 00 = 80 RUNDFLEX Zaleca się przestrzeganie podanych na rysunakch wymiarów i y. Przy zachowaniu wymiarów kotwie nie kolidują z deskowaniem. 45 y = 35 Jeśli wymiar zostanie o pewną wartość zwiększony, o tą samą wartość należy zmniejszyć wymiar y. Jeśli wymiar zostanie zmniejszony, wówczas wymiar y musi być zwiększony. Należy przy tym zwracać uwagę na dopuszczalne wartości wymiaru y, gdzie ma. y = 4,5 cm a min. y = 2,5 cm. Uwaga: Jeśli wymiar będzie mniejszy od określonych na rysunkach, kotwie będą kolidować z deskowaniem. = 3 0

13 Kozioł oporowy SB-B z wałkiem dociskowym. Wykonanie systemu zakotwień zgodnie z danymi ze strony 6 lub 7. VARIO GT 24 TRIO y = 35 y = 225 y = przy ryglach SRZ U 00 = 270 = RUNDFLEX Zaleca się przestrzeganie podanych na rysunakch wymiarów i y. Przy zachowaniu wymiarów kotwie nie kolidują z deskowaniem. Uwaga: Przy zmianie wymiaru należy uwzględnić, że w przypadku deskowań VARIO oraz TRIO wymiar y znajduje się w obszarze granicznym (min. y = 2,5 cm). 45 Poza tym wykonanie zakotwienia zgodnie z danymi na stronie 6. = 320

14 Położenie kotwi Kozły oporowe SB- oraz SB-2 Kozioł oporowy SB- z wałkiem dociskowym lub profilem dociskowym Wykonanie systemu zakotwienia zgodnie z danymi ze strony 6. VARIO GT 24 TRIO y = 2 y = = 20 przy ryglach SRZ U 00 = RUNDFLEX Podane na stronach 2 i 3 wymiary i y są wartościami zalecanymi, w przypadku deskowań RUNDFLEX oraz VARIO, są wymiarami narzuconymi konstrukcyjnie. Uwaga: y = 2 Przy zmianie wartości należy zawsze przestrzegać wartości maksymalnych wymiaru y, jak również punktów mocowań kozła oporowego. 45 = 2 2

15 Kozioł oporowy SB-2 z profilem dociskowym Wykonanie systemu zakotwień zgodnie z danymi ze strony 6 lub 7. VARIO GT 24 TRIO = 270 y= 270 y = przy ryglach SRZ U 00 = 90 = RUNDFLEX 45 = 2 3

16 Łączenie kozłów z deskowaniem Kozły oporowe SB-A0, A, B, C! Uwagi dotyczące bezpieczeństwa Elementy łączące stanowią podparcie deskowania o kozioł oporowy i należy je umieszczać w miejscach, w których w przypadku deskowania dwustronnego przechodzą ściągi. Odstępstwo od tej zasady prowadzi do zmiany schematu statycznego płyty deskowania i w ten sposób do nadmiernych odkształceń lub nawet do pęknięcia deskowania. Deskowanie dźwigarowe VARIO oraz deskowanie łukowe RUNDFLEX Potrzebne elementy łączące: Klamra ryglowa SB-A, B, C nr art.: 0257 Klin K, ocynk. nr art.: ,75 VARIO GT 24 SB-C SB-B SB-A 8, 3, 3,,20 RUNDFLEX h = 8, m SB-C SB-B SB-A SB-A0 SB-A0 4

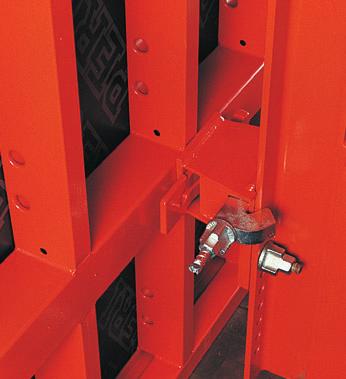

17 Deskowanie ramowe TRIO Potrzebne elementy łączące: Sworzeń ø 965, ocynk. nr art.: Łącznik SB-A, B, C TRIO, DOMINO nr art.: 0257 Przy nadstawianiu deskowań należy przestrzegać danych właściwych dla konkretnego systemu deskowania PERI. 8,70 2,70 2,70 2,70 0, Płyty TRIO, pozycja stojąca h = 8,70 m SB-C SB-B SB-A 8, 2, 2, 2,,20 Płyty TRIO, pozycja leżąca h = 8, m SB-C SB-B SB-A SB-A0 SB-A0 5

18 Łączenie kozłów z deskowaniem Kozły oporowe SB-, SB-2 Deskowanie dźwigarowe VARIO Deskowanie łukowe RUNDFLEX Potrzebne elementy łączące: Uchwyt SB, ocynk. nr art.: Deskowanie ramowe TRIO Potrzebne elementy łączace: Łącznik szynowy SB-, 2 TRIO, DOMINO nr art Sworzeń SB ø 965, ocynk. nr art.: VARIO GT 24 h = 3, m TRIO h = 2, m, 2,70 m lub 3, m TRIO h = 3, m Deska 3 4 służąca jako zabezpieczenie przed obsunięciem 3, SB- 2, - 2,70-3, SB- 3, SB- SB- 3,00 RUNDFLEX h = 3,00 m Szczegół łączenia kozła oporowego Ściąg DW 5 L min. = cm Przekrój Krawędziak 0 20 Rygiel TAR 85 nr art SB- 6 Głowica hakowa ściągu DW 5 nr art.: Rygiel TAR 85 nr art.: 0235

19 Krawędziak 0/25 4,80 6,00 2, 2, VARIO GT 24 h = 6,00 m SB-2 TRIO h = 4,80 m 5, 6,00 2,70 2,70 2, 2,,20 TRIO h = 6,00 m Szczegół połączenia patrz: s. 6 SB-2 Deska 3 4 jako zabezpieczenie przed obsunięciem TRIO h = 5, m Deska 3 4 jako zabezpieczenie przed obsunięciem Deska 3 4 jako zabezpieczenie przed obsunięciem 7

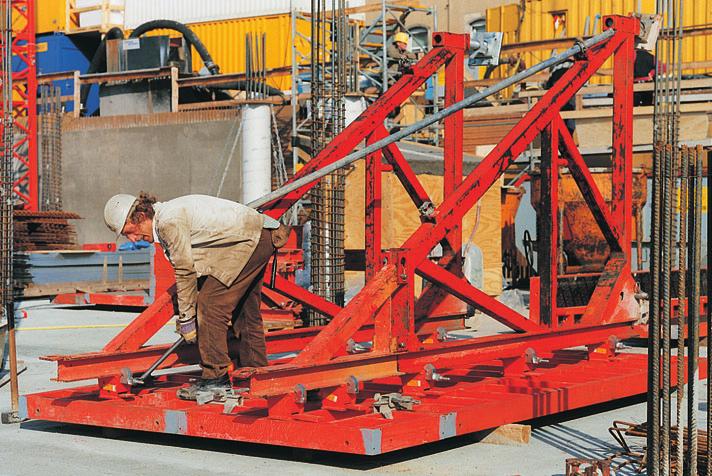

20 Pierwomontaż, stężenia, określanie ciężaru kozłów oporowych Pierwomontaż Montaż kozła oporowego SB-A, B, C na płycie TRIO. Pierwomontaż kozłów oporowych należy przeprowadzać na płaskim podłożu na leżąco przy pomocy żurawia. Przed rozpoczęciem pierwomontażu należy ustalić konfigurację wysokościową kozłów, rozmieszczenie elementów łączących kozły z deskowaniem wg informacji na stronach 4-7 oraz DTR. Kozły oporowe SB-A0, A, B, C można stosować pojedynczo lub łączyć wzajemnie w konstrukcje oporowe odpowiadające wysokości betonowania. Pierwomontaż Kozły oporowe SB-A0, A, B, C SB-C SB-C SB-C 2 sworznie ø z zawleczkami 4/ znajdują się w wyposażeniu kozła oporowego SB-C. SB-A lub SB-A0 Sworzeń ø z zawleczką 8/ jest na wyposażeniu kozła oporowego SB-B SB-B SB-B Sworzeń ø z zawleczką 8/ jest na wyposażeniu kozła oporowego SB-A. SB-A SB-A SB-A0 Uwaga: Przy łączeniu kozła SB-A0 z SB-A lub kozła SB-A z SB- B należy wykręcić z kozła SB-A lub SB-B tylny trzpień podporowy TR 9/43 oraz przedni trzpień TR 8. W tym przypadku trzpień TR 8 spełnia funkcję elementu łączącego kozły SB-A0 z SB-A lub SB-B, który po wykręceniu należy osadzić w tylny otwór kozła SB- A lub SB-B i wkręcić go w otwór kozła SB-A0 lub SB- A. W kozłach SB-A0 i SB-A znajdują się nakrętki. 8

21 Stężenia Do wykonania niezbędnych stężeń wymagane są rury rusztowaniowe ø 48,3 3,2 oraz złącza obrotowe DK 48/48 mm. Przykładowy układ stężeń kozłów oporowych SB-A0, A, B, C Przemieszczanie żurawiem! Uwagi Do przemieszczania kozłów żurawiem należy wykorzystywać zaczepy transportowe wykonane w blachach węzłowych kozłów, oraz przestrzegać maksymalnego dopuszczalnego obciążenia roboczego kozła (patrz: część katalogowa). W żadnym przypadku nie wolno wykorzystywać żurawia do odspajania płyt deskowania od betonu. Tabela służąca do ustalenia w przybliżeniu ciężaru jednostek składających się z kozłów oporowych SB-A0, A, B, C oraz SB-, 2 Konfiguracja SA-A0 SA-A A-B SA-A, C SA-A, B SA-B, C SA-A, B, C SA-A0, A, B, C Ciężar/Jednostka 8 kg 6 kg 5 kg 7 kg 200 kg 6 kg 0 kg 200 kg SB- SB-2 30 kg 780 kg *Podane w tablicy ciężary obowiązują dla jednej jednostki składającej się z dwóch kozłów oporowych i stężeń w danej konfiguracji bez zakotwień i deksowania. Jako ciężar deskowania można przyjąć kg/m² powierzchni deskowania, i doliczyć do ciężaru danej jednostki. W przypadku kozłów oporowych SB-A0, A, B, C dane niezbędne do zamocowania niezbędnych stężeń znajdują się w tablicach na stronach

22 Pozostałe deskowania do betonowania jednostronnego z kozłem oporowym SB-L (lekkim) Kozioł oporowy SB-L został specjalnie skonstruowany, aby służyć jako pomoc w deskowaniu ręcznym podczas prac renowacyjnych lub też w sytuacjach, gdy żuraw nie jest dostępny. Zmontowany z elementów standardowych kozioł SB-L umożliwia betonowanie jednostronne ścian o wysokości do 2,70 m. Widok zakotwienia z deskowaniem TRIO Pętla kotwiąca DW 5 Nakrętka sześciokątna DW 5 S /08, ocynk. Wałek dociskowy DSW Przekrój z deskowaniem DOMINO Rzut poziomy Rozpórka służąca do zniwelowania istniejącego luzu sworznia i gwintu Rygiel SRZ 245, U20 DOMINO e =,0 m TRIO e = 0,9 m Wypora wysokonośna SLS /2 h = 2, m,97 Wspornik kotwiowy SB-L Schemat statyczny f Tabela obciążeń Dopuszczalne parcie mieszanki betonowej = Parcie hydrostatyczne Rozpora SB-L F RS Z [kn] DOMINO h = 2, m 0,0 e =,00 m V [kn] V 2 [kn] F RS [kn] f [mm] 33,2 42,9 52, Stopka RS 000/0-2 Z V V 2 TRIO h = 2,70 m e = 0,90 m 5,0,5 49,5,0 3 20

23 Z kozłem oporowym SKS Pierwsza sekcja betonowania Deskowanie pierwszej sekcji betonowania odbywa się przy użyciu kozła oporowego SKS, który składa się z elementów standardowych rygla SKS V oraz wypory SKS. Jedynymi elementami dodatkowymi są: rygiel poziomy SKS H oraz zakotwienie. Deskowanie jednostronne za pomocą kozła oporowego SKS. Przekrój Wspornik pomostu SKS 90 Rygiel SKS V Przekrój w zależności od wysokości deskowania Wypora SKS Długość w zależności od rodzaju rygla SKS V Widok szczegółowy zakotwienia Rygiel SKS V Nakrętka skrzydełkowa DW 5 Wałek dociskowy DSW Rygiel SKS H Rygiel SKS H 45 Nakrętka sześciokątna DW 5 S /08,ocynk. Pętla kotwiąca DW 5 44,62 2

24 Kozły oporowe SB-, SB-2 Wysokość betonowania 3,75 6,00 m Wysokość Parcie mieszanki Siła wyrywająca Siła dociskowa Odkształcenie betonowania h [m] bet. [kn/m 2 ] Z [kn] V [kn] V 2 [kn] f [mm] SB- P B 2, 2,75 3,00 3, , , f Z V V Wysokość Parcie mieszanki Siła wyrywająca Siła dociskowa Odkształcenie betonowania h [m] bet. [kn/m 2 ] Z [kn] V [kn] V 2 [kn] f [mm] 3, 3,75 4,00 4,25 4, 4,75 5,00 5,25 5, 5,75 6, Uwaga: Zaleca sie pochylenie kozłów w kierunku ściany o 2/3 wyznaczonego odkształcenia Wszystkie wartości odnoszą sie do strefy wpływu wynoszącej,25 m. SB-2 f P B Z V V 2 22

25 Kozioł oporowy SB A0, A, B, C Przykład, wyznaczanie reakcji podporowych Przykład Zakres: Parcie mieszanki betonowej: Konfiguracja: Szerokość płyty deskowania: Strefa wpływu na kozioł Wysokość betonowania h = 5, m P B = kn/m 2 Kozioł oporowy A+B b = 2,70 m e = 2,70 : 2 =,35 m wg tablic dop. e =,39 m > e =,35 m W wybranej konfiguracji kozłów konieczne jest wykonanie stężeń A i B. W przypadku zamiaru przetaczania lub przemieszczania jednostki oporowej żurawiem należy wykonać dodatkowo stężenie C. Wyznaczanie istniejących reakcji podporowych i odkształcenia f Strefa wpływu e Wartości z tablic Z =,35 m 365 kn/m = 493 kn V =,35 m 80 kn/m = 08 kn V 2 =,35 m 78 kn/m = 2 kn f =,35 m 9 mm/m = 2 mm P B Uwagi: W trakcie stosowania deskowania VARIO z kozłem oporowym SB A, B, C rygle SRZ w płytach rozmieszczone mogą być dowolnie. Z V V 2 Zaleca sie pochylenie kozłów w kierunku ściany o 2/3 wyznaczonego odkształcenia 23

26 Kozioł oporowy SB A0, A, B, C SB A0+A+B+C; h = 6,75 8,75 m Wysokość Parcie mieszanki Dop. strefa wpływu betonowania betonowej na kozioł SB h [m] P B [kn/m 2 ] e [m] Z/SB [kn/m] V /SB [kn/m] V 2 /SB [kn/m] f Odkształcenie kozła SB u góry [mm/m] 6,75,9,48,22, ,0 0,83,42,7, ,25,70,35,3 0, ,,56,25, ,75,45,5 0, ,00,36,08 0, ,25,25, ,,8 0, ,75,2 0, Stężenia wymagane przy betonowaniu, przetaczaniu i przy przemieszczaniu jednostki oporowej przy pomocy żurawia. Stężenie D Stężenie B Stężenie A (2) Stężenie C 24

27 SB A+B+C; h = 5, 6,75 m Wysokość Parcie mieszanki Dop. strefa wpływu betonowania betonowej na kozioł SB h [m] P B [kn/m 2 ] e [m] Z/SB [kn/m] V /SB [kn/m] V 2 /SB [kn/m] f Odkształcenie kozła SB u góry [mm/m] 5,,90,59, ,75,7,49, ,00,54,33, ,25,39,20, ,,53,26,08 0, ,75,4,7,00 0, Stężenia wymagane przy betonowaniu Stężenia wymagane przy przetaczaniu i przemieszczaniu jednostki oporowej przy pomocy żurawia. Stężenie B Stężenie B Stężenie A Stężenie A Stężenie C 25

28 Kozioł oporowy SB A0, A, B, C SB A+B; h = 3,75 6,00 m Parcie Dop. strefa Wysokość mieszanki wpływu na betonowania betonowej kozioł SB h [m] P B [kn/m 2 ] e [m] Z/SB [kn/m] V /SB [kn/m] V 2 /SB [kn/m] f Odkształcenie kozła SB u góry [mm/m] Przy e,35 w przypadkach zaznaczonych jako stężenie B nie jest wymagane podczas betonowania. 3,75 2,,95, ,00 2,,90, ,25 2,,85, , 2,,80, ,75 2,20,75, ,00 2,0,70, ,25 2,00,65, ,,90,59, ,75,7,49, ,00,54,33, Stężenia wymagane przy betonowaniu Stężenia wymagane przy przetaczaniu i przemieszczaniu jednostki oporowej przy pomocy żurawia. Stężenie B Stężenie B Stężenie A Stężenie A Stężenie C 26

29 SB B+C; h = 3,75 5,00 m Parcie Dop. strefa Wysokość mieszanki wpływu na betonowania betonowej kozioł SB h [m] P B [kn/m 2 ] e [m] Z/SB [kn/m] V /SB [kn/m] V 2 /SB [kn/m] f Odkszt. kozła SB u góry [mm/m] Przy e,35 w przypadkach zaznaczonych jako stężenie B nie jest wymagane podczas betonowania i przetaczania.* 3,75 2,42 2,, ,00 2,25,93, ,25 2,0,77, ,,77,56, ,75,58,38, ,00,,20, Stężenia wymagane przy betonowaniu Stężenia wymagane przy przetaczaniu i przemieszczaniu jednostki oporowej przy pomocy żurawia. * Do przemieszczania jednostki oporowej przy pomocy żurawia należy wykonać stężenie B lub stężenie D. Stężenie B Stężenie B Stężenie C 27

30 Kozioł oporowy SB A0, A, B, C SB A+C; h = 2,75 4,00 m Wysokość Parcie mieszanki Dop. strefa wpływu betonowania betonowej na kozioł SB h [m] P B [kn/m 2 ] e [m] Z/SB [kn/m] V /SB [kn/m] V 2 /SB [kn/m] f Odkształcenie kozła SB u góry [mm/m] 2,75 3,00 2, 2, ,00 2,8 2, 2, ,25 2,69 2,26 2, , 2,62 2,7, ,75 2,28 2,2, ,00,,, Stężenia wymagane przy przetaczaniu i przemieszczaniu jednostki oporowej przy pomocy żurawia. Do betonowania konfiguracja A+C nie wymaga wykonania stężeń. Stężenie C 28

31 SB B; h = 2, 4,00 m Parcie Dop. strefa Wysokość mieszanki wpływu na betonowania betonowej kozioł SB h [m] P B [kn/m 2 ] e [m] Z/SB [kn/m] V /SB [kn/m] V 2 /SB [kn/m] f Odkszt. kozła SB u góry [mm/m] Przy e,35 w przypadkach zaznaczonych jako stężenie B jest wymagane podczas betonowania. 2, 3,00 2, 2, ,75 3,00 2, 2, ,00 2,80 2, 2, ,25 2, 2, 2, , 2,55 2,25 2, ,75 2,42 2,, ,00 2,25,93, Stężenia wymagane przy betonowaniu Stężenia wymagane przy przetaczaniu i przemieszczaniu jednostki oporowej przy pomocy żurawia. Od wysokości betonowania 3,75 m konfiguracja B wymaga wykonania stężenia B (patrz tablice). Stężenie B Stężenie C 29

32 Kozioł oporowy SB A0, A, B, C SB A; h = 2, 3,00 m Wysokość Parcie mieszanki Dop. strefa wpływu betonowania betonowej na kozioł SB h [m] P B [kn/m 2 ] e [m] Z/SB [kn/m] V /SB [kn/m] V 2 /SB [kn/m] f Odkształcenie kozła SB u góry [mm/m] 2, 3,00 2, 2, ,75 3,00 2, 2, ,00 2,8 2, 2, Stężenia wymagane przy przetaczaniu i przemieszczaniu jednostki oporowej przy pomocy żurawia. Do betonowania konfiguracja A nie wymaga wykonania stężenia. Stężenie C

33 3

34 Kozły oporowe SB-AO, A, B, C i osprzęt Ciężar kg Nr art. Kozioł oporowy SB-AO 8, W komplecie: sworzeń ø () i zawleczka 8 (); złącze przykręcane 48 (2); trzpień podporowy TR 9/43 ( z tyłu); trzpień TR 8 ( z przodu), blacha oporowa deskowania z nakrętką krzywkową DW 5 (). Szczegół ø 5 Zaczep transportowy ➀ 5 ø 26 ø 5 ø Sworzeń ø, ocynk. Nr art Zawleczka 8 DIN 024, ocynk. Nr art Szczegół y Blacha oporowa deskowania - przekładana w module co cm Blacha oporowa deskowania Nr art Nakrętka krzywkowa DW 5, ocynk. Nr art Nakrętka regulacyjna SB - nr art Trzpień ze stopką SB nr art min 25 ma 45 y Trzpień podporowy TR 9/43 Nr art Zaczep transportowy Osprzęt: Dop. obciążenie robocze ➀ :200 kg na zaczep Klucz płaski S 80 3, przy kącie odchylenia cięgien od pionu = 320 Kozioł oporowy SB-C 49, W komplecie: sworzeń ø 2580 (2); zawleczka 4/ (2). IPB 20 Zaczep transportowy (2) ø 90 ø FS 4/ Dopuszczalne obciążenie robocze zaczepu transportowego:. 0 kg przy kącie odchylenia cięgien od pionu kg przy pionowym cięgnie

35 Ciężar kg Nr art. Kozioł oporowy SB-A 325, W komplecie: złącze przykręcane 48 (2); trzpień podporowy TR 9/43 ( z tyłu); trzpień TR 8 ( z przodu); blacha oporowa deskowania z nakrętką krzywkową DW 5 (). Szczegół ø 26 ø 5 ø 26 ø 5 Zaczep transportowy ➀ ø Szczegół y 00 0 Blacha oporowa deskowania - przekładana w module co cm y 8 = Blacha oporowa deskowania Nr art Nakrętka krzywkowa DW 5, ocynk. Nr art Nakrętka regulacyjna SB nr art Trzpień ze stopką SB - nr art Zaczep transportowy Osprzęt: Dop. obciążenie robocze ➀ :200 kg na zaczep Klucz płaski S 80 3, przy kącie odchylenia cięgien od pionu 5 min. 25 ma Trzpień podporowy TR 9/43 Nr art Kozioł oporowy SB-B 279, W komplecie: sworzeń ø () i zawleczka 8 (); złącze przykręcane 48 (2); trzpień podporowy TR 9/43 ( z tyłu); trzpień TR 8 ( z przodu); blacha oporowa deskowania z nakrętką 6 krzywkową DW 5 (). Zaczep transportowy ➁ 55 Szczegół 70 3 ø 26 ø 5 Zaczep transportowy ➀ Szczegół y Blacha oporowa deskowania - przekładana w module co cm ø y 8 = 320 Sworzeń ø, ocynk. Nr art Zawleczka 8 DIN 024, ocynk. Nr art Blacha oporowa deskowania Nr art Nakrętka krzywkowa DW 5, ocynk. Nr art min. 25 ma. 45 Nakrętka regulacyjna SB nr art Trzpień ze stopką SB - nr art Zaczep transportowy Dop. obciążenie robocze: Trzpień podporowy TR 9/43 Nr art ➀ : 200 kg na zaczep Osprzęt: ➁ : 700 kg na zaczep Klucz płaski S 80 3, przy kącie odchylenia cięgien od pionu

36 Ciężar kg Nr art. Trzpień podporowy TR 9/43 28, 0257 Do kozłów SB-AO, SB-A i SB-B. Rozwartość klucza: S S 80 2 Łącznik SB-A,B,C - TRIO, DOMINO 9, sztuka na otwór na ściąg w płycie. 7 ø B Osprzęt: Sworzeń ø 965, ocynk. 0, sztuka na łącznik. Nakrętka krzywkowa Klamra ryglowa SB-A,B,C, Do łączenia rygli deskowania SRZ U00/U20 z kozłami oporowymi SB-A0, SB-A, SB-B i SB-C. 200 Otwór na klin przy SRZ U20 Otwór na klin przy SRZ U Osprzęt: Klin K, ocynk. 0, sztuka na klamrę. Kółko obrotowe SB-A,B 28, Do przetaczania kozłów SB-AO, SB-A i SB-B Dopuszczalne obciążenie robocze:,2 t 34

37 Kozły oporowe SB, SB 2 i osprzęt Ciężar kg Nr art. Kozioł oporowy SB 43, W komplecie: złącze przykręcane 48 (2); trzpień TR 480 (); nakrętka wirowa TR 480 (2); stopka () ø 32 Trzpień tylny Nr art. Trzpień PD 8 L=/800, ocynk Nakrętka wirowa PD 8, ocynk Stopka PD Sworzeń ø665/86, ocynk. 080 Zawleczka 4/, ocynk. 080 Trzpień SB, kompl. (przedni) 750 Trzpień TR 480 L=0, ocynk. 706 Nakrętka wirowa PD 8, ocynk Stopka PD Sworzeń ø665/86, ocynk. 080 Zawleczka 4/, ocynk. 080 Kołek sprężysty 8 DIN Zaczep transportowy Dop. obciążenie robocze: 0 kg przy kącie odchylenia cięgien od pionu (GT 24) 45 TR 48 0 ø ø Złącze przykręcane 48 min 45 ma 5 min 45 ma 50 Kozioł oporowy SB 2 3, W komplecie: złącze przykręcane 48 (3); trzpień TR 9 (); 20 nakrętka sześciokątna TR 9 (2). Złącze przykręcane 48 Nr art. Trzpień tylny, kompl Nakrętka sześciokątna TR Trzpień przedni, kompl. 750 Części składowe p. SB (GT 24) 84 (GT 24) S (GT 24) TR min. 85 ma min. 70 ma. 3 Osprzęt: Klucz płaski S 80 3,

38 Ciężar kg Nr art. Łącznik szynowy SB-,2 - TRIO, DOMINO 49, Do łączenia płyt deskowania z kozłami oporowymi SB i SB M ø ø 35 min. 270 ma. 6 Urządzenia techniczne wg Dz. U. Nr 47, poz. Dopuszczalne obciążenie robocze: 000 kg przy kącie odchylenia cięgien od pionu 5 Osprzęt: Sworzeń ø 965, ocynk. (2) 0, Uchwyt SB, ocynk. (2) 2, Sworzeń ø 965, ocynk. 0, Do łączenia deskowania z łącznikami SB - TRIO, DOMINO. ø Do płyt deskowania o grubości 2 cm. Uchwyt SB, ocynk. 2, Do łączenia rygli SRZ U00-U z kozłami oporowymi SB i SB (U00) 62 (U20) 72 (U) Rozwartość klucza: S 22 36

39 6 Kozioł oporowy SB-L (lekki) Ciężar kg Nr art. Wspornik kotwiowy SB-L, W komplecie: sworzeń ø 20 (); zawleczka 4/ (). ø 2 Osprzęt: Podkładka centrująca 20, ocynk. (4) 0, Śruba z łbem sześciokątnym ISO 4 - M , ocynk. (2) 0, Nakrętka 6-kątna ISO 32- M20-8, ocynk. (2) 0, ø 20 FS 4/ Rygiel SRZ ,0 000 Profil U00 W y =82,4cm 3 I y =42cm 4 ø 6 ø 9 52 Koniec rygla = Rozpora SB-L L=7 mm 5, ø 2 Wypora wysokonośna SLS /2 24, 0776 Do przenoszenia dużych obciążeń w konstrukcjach podporowych do budowy mostów. Dop. obciążenie: 70 kn obowiązuje przy zastosowaniu z ryglami SRZ U00. (Patrz szczegół) Nakrętka 6-kątna ISO 32 - M20-8, ocynk. nr art Szczegół SRZ Śruba sześciokątna ISO 4 - M , ocynk. nr art Podkładka centrująca 20,ocynk. (2) nr art min. 0 - ma. 20 ø ø 89 Stopka RS 000/0-2, ocynk. 4, W komplecie: sworzeń ø 2000 (2); zawleczka 4/ (2). ø ø ø 2 37

40 Kozły oporowe - Zakotwienia DW 5 Ciężar kg Nr art. Pętla kotwiąca DW 5 2, 00 Niespawalna! Stosować zgodnie z DTR! 2 Dop. obciążenie wg DIN 826: 2 90 kn zależne od wytrzymałości betonu i głębokości zakotwienia. DW 5 2 R Nakrętka 6-kątna DW 5 S /08, ocynk. 0, 0090 Niespawalna! Do łączenia ściągów DW 5. S 08 DW Dop. obciążenie wg DIN 826: 90 kn Ściąg DW 5 długość specjalna,44/m 00 Stosować zgodnie z DTR! L Cięcie ściągu DW 5 / B 5 00 Płytka gwintowana 5 0, 08 Dop. obciążenie jest ustalane indywidualnie dla danego przypadku zastosowania. ø 6 ø ø ø 27 ø 80 DW 5 Nakrętka skrzydełkowa DW 5, ocynk. 0, Dop. obciążenie wg DIN 826: 90 kn S 27 DW 5 Wałek dociskowy DSW 7, Dop. obciążenie: 2 90 kn ø 20 Kotew rozporowa DW 5 0,35 03 wg DTR 70 Kotew rozporowa HB DW 5 0, wg DTR 00 38

41 Kozły oporowe - Zakotwienia DW 20 Ciężar kg Nr art. Ściąg DW 20 L=0, m,28 06 Ściąg DW 20 L=,00 m 2, Ściąg DW 20 długość specjalna 2,56/m 0700 Niespawalne! Stosować zgodnie z DTR! L lub długość specjalna Dop. obciążenie wg DIN 826: kn Cięcie ściągu DW 20 / B Płytka gwintowana 20 0,70 08 Dop. obciążenie jest ustalane indywidualnie dla danego przypadku zastosowania. 65 ø 6 ø 32 ø DW20 DW 20 Nakrętka sześciokątna DW 20 S 36/ 0, Spawalna! Nakrętka sześciokątna DW 20 S 36/0 0, Spawalna! Do łączenia ściagów DW 20. S 36 DW 20 Dop. obciążenie wg DIN 826: kn Nakrętka skrzydełkowa DW 20, ocynk. 0, S 36 ø 42 Dop. obciążenie wg DIN 826: kn Podkładka DW , Dop. obciążenie wg DIN 826: kn ø 26 39

42 Kozły oporowe - Zakotwienia DW 26 Ciężar kg Nr art. Ściąg DW 26 L=0, m 2, Ściąg DW 26 L=,00 m 4, Ściąg DW 26 długość specjalna 4,48/m 03 Niespawalne! Stosować zgodnie z DTR! L lub długość specjalna Cięcie ściągu DW Płytka gwintowana 26, Dop. obciążenie jest ustalane indywidualnie dla danego przypadku zastosowania. 70 ø 6 20 DW 26 Nakrętka sześciokątna DW 26 S 46/, Spawalna! Do łączenia ściagów DW 26. S Dop. obciążenie wg DIN 826: 2 kn DW 26 Nakrętka sześciokątna DW 26 S 46/80 0, Spawalna! S 46 Dop. obciążenie wg DIN 826: 2 kn DW Podkładka luzująca SB DW 26 9, Do zakotwień DW 20 i DW 26 kozłów oporowych. Umożliwia łatwe odluźnienie kotwi poprzez równomierne wykręcanie śrub M. Stosować tylko z profilami dociskowymi 55 lub 235. Śruby M należy przed montażem podkładki wkręcić do oporu DW 20 Nakrętka skrzydełkowa DW 20, ocynk. Nakrętka sześciokątna DW 26, S 46 S 46 ø DW 26 Nakrętka sześciokątna DW 26, S 46 Dop. obciążenie podkładki wg DIN 826: 2 kn Dop. obciążenie kotwi: zależne od średnicy ściągu.

43 Ciężar kg Nr art. Podkładka SB DW 26 8, Do zakotwień kozłów oporowych SB-AO, SB-A, SB-B oraz SB i SB ø profilami dociskowymi 55 lub 235 Dop. obciążenie wg DIN 826: 2 kn Nakrętka sprzęgowa M/DW 26, ocynk. 2, S 46 02,5 95 DW26 M 5 Dop. obciążenie wg DIN 826: 2 kn Ściąg M L=,00 m NA 5, Ściąg M L=,35 m NA 6, Z nakrętką. Klasa wytrzymałości: 0.9 S 46 S 22 M L=000 (do SB 2) L=3 (do SB-A i SB-B) Dop. obciążenie wg DIN 826: 2 kn Profil dociskowy U, L=0,55m 9, Profil dociskowy U, L=2,35m 39, Do zakotwień DW 20 i DW Osprzęt: Podkładka luzująca SB DW 26 lub 9, Podkładka SB DW 26 8,

44 Kozły oporowe Osprzęt do zakotwień Ciężar kg Nr art. Uchwyty kotwi V Do montażu kotwi do zbrojenia, nachylonych pod kątem 45. Uchwyt kotwi V DW 5 0, Uchwyt kotwi V DW 20 0, Uchwyt kotwi V DW 26 0, Korki kotwi DW Z tworzywa sztucznego. Do montażu kotwi do uchwytów V. DW 5 (czerwony) 0, DW 20 (żółty) 0, DW 26 (biały) 0, S DW 5/20/26 Uchwyt kotwi V 90 Rurka dystansowa Ściąg DW 5/20/26 Rozwartość klucza: S 70 Płytka gwintowana 5/20/26 L ø 47 ø 42 ø 37 ø 32 Rurka dystansowa 32 L=3,00 m, Rurka z tworzywa sztucznego otulająca ściągi DW 5. Rurka dystansowa 42 L=3,00 m, Rurka z tworzywa sztucznego otulająca ściągi DW 20 i DW 26. L 42

45 Kozły oporowe Narzędzia i osprzęt Ciężar kg Nr art. Klucz płaski S 80 3, Do regulacji trzpieni podporowych w kozłach oporowych SB. Klucz płaski S 70 2, Do wykręcania korków kotwi DW. Klucz płaski S 46 0, Do obsługi podkładki luzującej SB DW 26. i nakrętki sprzęgowej M / DW 26. S 80 L=645 S 70 L=570 S 46 L=380 Klucz do kotwi 20/26 2, Do wykręcania ściągów kotwi DW 20 i DW Złącze przykręcane AK 48, ocynk. 0, Z przyspawanym rdzeniem M2032. Rozwartość klucza: S i S 9 Złącze obrotowe DK 48/48, ocynk., 0700 Rozwartość klucza: S 9 Rura stalowa ø 48,33,2, ocynk. L=,0 m 3, L=2,0 m 7, L=3,0 m 0, L=4,0 m 4, L=5,0 m 7, L=6,0 m 2, długość specjalna 3,55/m Cięcie rury ø 48,
