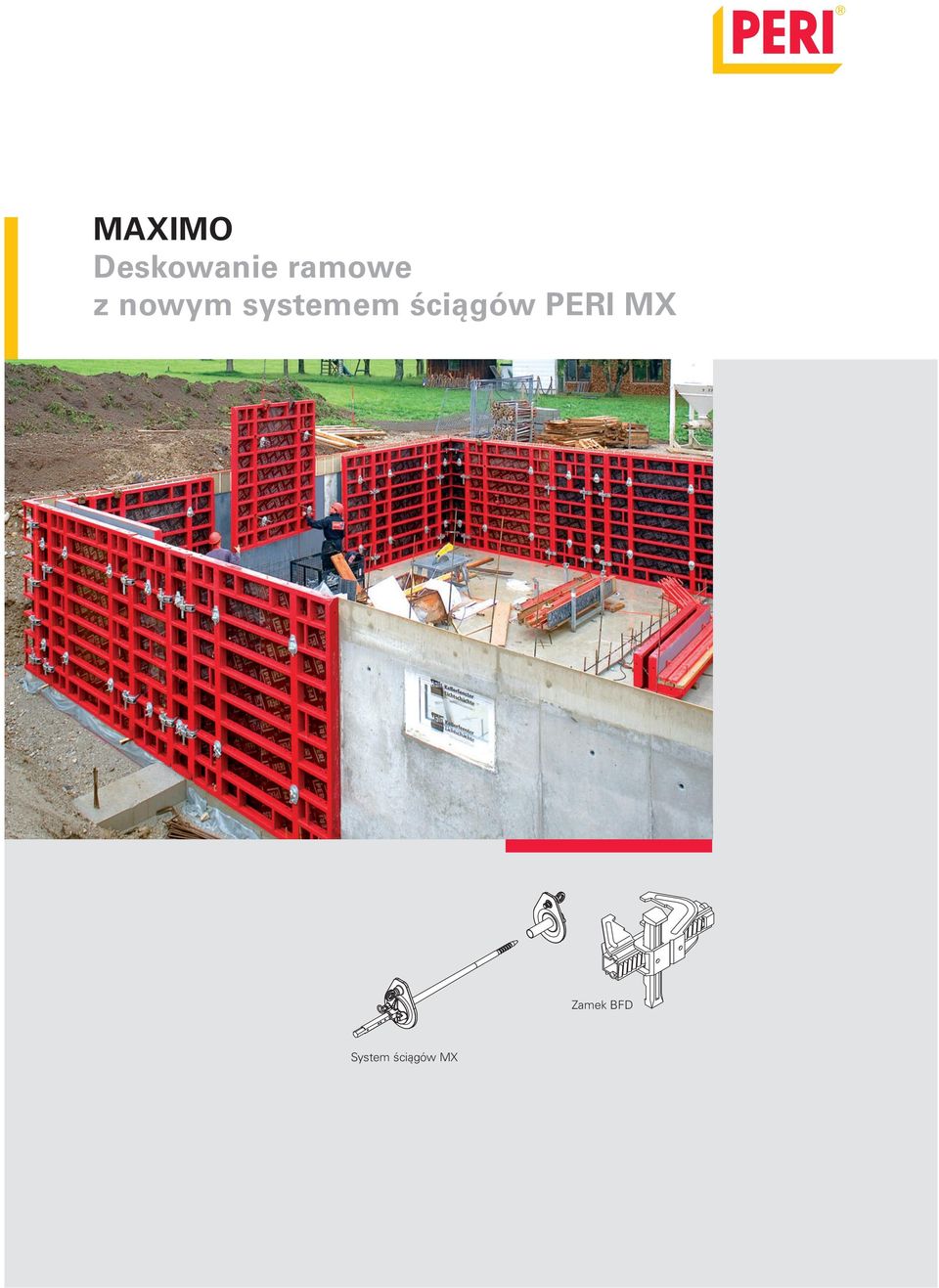

1 MAXIMO Deskowanie ramowe z nowym systemem ściągów PERI MX Zamek BFD System ściągów MX

2 Wydanie 12/2008 PERI GmbH Formwork Scaffolding Engineering P.O. Box Weissenhorn Germany Tel +49 (0) Fax +49 (0) Uwagi: Przy stosowaniu naszych wyrobów należy przestrzegać obowiązujących w poszczególnych krajach przepisów bezpieczeństwa i higieny pracy. Zdjęcia w niniejszym informatorze ilustrują chwilowy stan występujący na konkretnej budowie. Szczegóły zabezpieczeń i zakotwień nie mogą być dlatego traktowane jako wzorcowe i ostateczne. Należy bezwzględnie przestrzegać wskazówek bezpieczeństwa oraz dopuszczalnych obciążeń. Wszelkie odstępstwa lub zmiany wymagają oddzielnego sprawdzenia stanów granicznych. Zmiany konstrukcyjne wynikające z postępu techniki oraz pomyłki i błędy w druku są zastrzeżone.

3 Spis treści MAXIMO 2 Deskowanie ramowe spełniające najwyższe wymagania ekonomiczności i jakości wykonania 4 System ściągów MX 6 Płyty z otworami wewnątrz deskowania 8 Nowy rodzaj rozmieszczenia fug i ściągów 10 Rozwiązania typowe 14 Przegląd wyrobów 42 PERI w Polsce 44 PERI na świecie 1

4 MAXIMO Deskowanie ramowe spełniające najwyższe wymagania ekonomiczności i jakości wykonania Od momentu wejścia na rynek w roku 1986, PERI TRIO zyskało pozycję najpowszechniejszego deskowania ramowego w skali światowej. Takie argumenty, jak np. niewielka liczba płyt o różnych rozmiarach lub tylko jeden łącznik - zamek BFD, są obecnie wyznacznikami standardów. Wraz z powstaniem MAXIMO firma PERI słusznie zyskała miano technologicznego lidera na rynku. Samodzielny, a jednak kompatybilny z TRIO system deskowań spełnia najwyższe wymogi ekonomiczności i oczekiwanej jakości wykonania. W przypadku MAXIMO dzięki zaoszczędzonym kosztom robocizny inwestycja szybko się amortyzuje (patrz: porównanie). Porównanie PERI MAXIMO z tradycyjnym deskowaniem ramowym: Na skutek znacznie niższych nakładów pracy przy jednostronnym montażu ściągów i ich mniejszej ilości w systemie MAXIMO, nakłady pracy są niższe o 0,07 r-g/m 2*. Oszczędność: Przy założeniu średniej stawki płacy wynoszącej 35,00 za roboczo-godzinę, oszczędność na robociźnie wynosi 2,45 /m 2. 8-krotne użycie w miesiącu przynosi zysk w wysokości 19, /m 2. Koszt dzierżawy materiału wynosi 16,20 /m 2. Wynik: PERI MAXIMO, mimo wyższej wartości materiału, już w pierwszym miesiącu stosowania przynosi zysk dzięki oszczędności na robociźnie. Wykres: 100 m² MAXIMO przy ośmiokrotnym użyciu na miesiąc. Oszczędność Koszty Miesiące Redukcja kosztów robocizny Koszt dzierżawy MAXIMO * Na podstawie ewidencji czasowego przebiegu robót na miejscu budowy stwierdzono, że koszty generowane podczas montażu zwykłych ściągów wynoszą ok. 30% przyjętego czasu deskowania 0,5 r-g/m 2. Odpowiada to 0,15 r-g/m 2. System ściągów MX zmniejsza te wartości o połowę. 2

5 We wszystkich płytach otwory na ściągi są zaślepione. PERI MAXIMO przyspiesza deskowanie elementów konstrukcji Proste rozwiązania szczegółów konstrukcyjnych Stabilne naroża skracają czas deskowania i zmniejszają do minimum użycie żurawia podczas deskowania. System ściągów PERI MX Dzięki nowo wynalezionemu systemowi ze ściągiem stożkowym możliwe jest wykonanie deskowania ścian bez użycia rurek dystansowych i stożków. Obsługa ściągów może odbywać się z jednej strony. Redukuje to nakłady w sposób maksymalny oraz istotnie przyczynia się do oszczędności czasu i zasobów. Ściąg MAXIMO jest obsługiwany z jednej strony. Rurka dystansowa i stożki nie są wymagane. 3

6 MAXIMO System ściągów MX W przypadku systemu MAXIMO, obok systemu ściągów MX, mogą być stosowane również systemy DW 15 / 20. System ściągów MX - ściąg PERI obsługiwany z jednej strony Dzięki nowo wynalezionemu systemowi ze ściągiem stożkowym jest możliwe wykonanie deskowania ścian bez użycia rurek dystansowych i stożków. Obsługa ściągów może odbywać się z jednej strony. Redukuje to nakłady w sposób maksymalny oraz istotnie przyczynia się do oszczędności czasu i zasobów. Otwór przelotowy w ramie pozwala na odchylenie ściągu o ± 4 o. Otwór na ściąg ma metalowe zabezpieczenie czołowe z pierścieniem elastycznym, który uszczelnia otwór i uniemożliwia wypływ mieszanki betonowej. Ściąg MX Nr art.: Ściąg MX Nr art.: Ściąg MX Nr art.: Nakrętka przegubowa MX Nr art.: Klucz do ściągu MX Nr art.: Zastosowanie ściągu DW 15 W przypadku zwykłego systemu ściągów DW 15 używa się rurek dystansowych DR 22 i stożka MX DR 22. Stożek MX DR 22 przykrywa całkowicie swoją powierzchnią metalowe zabezpieczenie czołowe i uszczelnia miejsce ściągu. Stożek MX DR 22 Nr art.:

7 Przebieg montażu systemu ściągów MX Przygotowanie deskowania Wypozycjonować nakrętkę przegubową i dokręcić śrubę z uchem. Przygotowanie ściągu Założyć zawleczkę zgodnie z wymaganą grubością ściany i wkręcić nakrętkę do momentu styku z zawleczką. Ważne: dopuszczalna siła rozciągająca ściągu MX = 90 kn. Alternatywnie do ściągów MX można również zatosować ściągi DW 15 i DW 20. Montaż ściągu 1. Włożyć ściąg przez płytę deskowania zamykającego w nakrętkę przegubową płyty otwierającej deskowanie. 2. Wkręcić ściąg kluczem sześciokątnym na tyle, aby możliwe było wkręcenie śruby z uchem. 3. Wkręcić śrubę z uchem w podkładkę nakrętki przegubowej. 4. Dokręcić ściąg i śrubę z uchem. Demontaż ściągu 1. Wkręcić śrubę z uchem. 2. Wykręcić ściąg kluczem sześciokątnym i wyjąć. Ważne: najpierw zawsze poluzować i wykręcić śrubę z uchem. 5

8 MAXIMO Płyty z otworami wewnątrz deskowania Obok ekonomiczności i uniwersalności deskowań ramowych system PERI MAXIMO oferuje więcej korzyści. Wyższe dopuszczalne parcie mieszanki betonowej MAXIMO spełnia wysokie wymagania dotyczące równości płaszczyzny. Dopuszczalne parcie mieszanki betonowej według DIN dla płyty 2,70 m: 81 kn/m 2 obciążenie równomierne DIN 18202, tab. 3, wiersz 6 67 kn/m 2 obciążenie trójkątne DIN 18202, tab. 3, wiersz 7 W ten sposób można szybko prowadzić prace betoniarskie. Wysoka sztywność płyt daje niewielkie odkształcenia i gwarantuje wysoką równość powierzchni betonu. Łączenie płyt zamkiem BFD Rolą zamka BFD jest estetyczne łączenie styku płyt, a tym samym uzyskanie estetycznej powierzchni betonu. Wszystkie otwory na ściągi w systemie MAXIMO rozmieszczone są wewnątrz płyty. Tylko jeden element łączy, licuje i uszczelnia płyty. Zamek BFD Tylko jeden element do wszystkich typów połączeń. Naroża ścięte MAXIMO Naroża ścięte do podważania deskowania. 6

9 Moduł płyt 30 cm Płyty MAXIMO są dostępne w pięciu wysokościach - od 30 cm do 2,70 m oraz w pięciu szerokościach - od 30 cm do 2,40 m. Dodatkowo dostępna jest płyta o szerokości 45 cm, która znacznie redukuje użycie wstawek kompensacyjnych. sz er ys.. 30 w jako jako jako x x 30 x 30 jako jako x 90 x MXM wewnątrz 90 zewnątrz zewnątrz zewnątrz x jako 7 PL_MAXIMO_06-07.indd :01:48 Uhr

10 MAXIMO Nowy rodzaj rozmieszczenia fug i ściągów Dzięki z góry zaplanowanemu rozmieszczeniu płyt, widoczne powierzchnie betonu można kształtować w optycznie interesujący sposób. Jednakowy moduł otworów po ściągach, usytuowany w połowie wysokości płyty, podkreśla uzyskany rezultat. Wysoka precyzja produkcji PERI powoduje, że złącza płyt są szczelne a fugi estetycznie. 8

11 Optymalnie ukształtowana powierzchnia betonu za pomocą PERI MAXIMO 9

12 Rozwiązania typowe w MAXIMO Ściany odchodzące, łączenie płyt, naroża, uskoki 1. Ściany odchodzące Grubość ściany cm Deskowanie wewnętrzne: narożnik wewnętrzny MX zamek BFD 2 szt. 2. Łączenie płyt przy pomocy zamka BFD Nr art Deskowanie zewnętrzne: płyta deskowania MX 45 lub MX Zamek BFD 2 szt. rygiel wyrównawczy MAR lub 3 szt. Kompensacja do żądanej grubości ściany przy pomocy wstawek kompensacyjnych MX lub krawędziaka Ściany odchodzące MAR MAR

13 Deskowanie naroży o kącie 90º odbywa się za pomocą narożników zewnętrznych MX 35 lub Narożnik MX 35 Grubość ściany cm Deskowanie wewnętrzne: narożnik wewnętrzny MX zamek BFD 2 szt. Deskowanie zewnętrzne: narożnik zewnętrzny MX 35 zamek BFD 3 szt , , , Narożnik MX 45 Grubość ściany cm Deskowanie zewnętrzne: narożnik zewnętrzny MX 45 zamek BFD 4 szt Deskowanie wewnętrzne: narożnik wewnętrzny MX zamek BFD 2 szt PL_MAXIMO_10-11.indd :14:48 Uhr

14 Rozwiązania typowe w MAXIMO Zastawki czołowe, kompensacje luk, naroża ostro- i rozwartokątne 4. Zastawki czołowe w rozwiązaniu typowym rygiel wyrównawczy MAR 85-2 dla płyt o wys. 2,70 m 3 szt. Profile zastawcze TRIO MT/MTF przy przechodzącym zbrojeniu stosuje się profile zastawcze MT bez taśmy uszczelniającej lub MTF z taśmą. d c b c Profil wewnętrzny MT bez taśmy uszczelniającej d c b c Profil wewnętrzny MTF z taśmą uszczelniającą 5. Kompensacja luk do 10 cm przy pomocy krawędziaka i zamka BFD Przy pomocy profili kompensacyjnych i sklejki TPP, Alu 270, nr art.: TPP, Alu, nr art.: PL_MAXIMO_12-13.indd :08:43 Uhr

15 6. Naroża ostro- i rozwartokątne ,5 9,5 30 7,7 7,7 5. Na zewnątrz: 3 BFD 2 SRU 122 Na zewnątrz: 3 BFD 2 MAR 85 Wewnątrz: 2 BFD Wewnątrz: 2 BFD 4, ,7 7,7 4,0 2,8 2,8 Na zewnątrz: 3 BFD 2 MAR 85 Wewnątrz: 2 BFD Na zewnątrz: 2 BFD 3 MAR 85 Wewnątrz: 2 BFD 2 MAR 85 Deskowanie zewnętrzne: narożnik przegubowy MX zewnętrzny płyta MXM płyta MX 45 i MX 30 przy kącie 75 o Widok od strony zewnętrznej Deskowanie wewnętrzne: narożnik przegubowy MX wewnętrzny płyta MX 45 płyta MX 30 przy kącie 75 o Widok od strony wewnętrznej Przykład: naroże o kącie rozwarcia 135 o 13

16 ,000 Płyta MX 330 x ,000 Płyta MX 330 x

17 ,000 Płyta MX 330 x ,000 Płyta MX 330 x

18 ,800 Płyta MX 330 x , Płyta MX 330 x

19 ,000 Płyta uniwersalna MXM 330 x Do ostrokątnych, prostokątnych i rozwartokątnych naroży, uskoków, zastawek itp. W komplecie: zatyczka MXM Ø 16 (33x) uszczelka MXM Ø 16 (33x) x 40 = ,000 Narożnik wewnętrzny MX 330 x Do prostokątnych naroży wewnętrznych ,000 Narożnik wewnętrzny MX 330 x 50/20 Do prostokątnych naroży wewnętrznych

20 ,000 Narożnik zewnętrzny MX 330 x 45 Do prostokątnych naroży zewnętrznych ,000 Narożnik zewnętrzny MX 330 x 35 Do prostokątnych naroży zewnętrznych ,100 Narożnik przegubowy MX 330 zewnętrzny Aluminiowy. Do ostrokątnych od 75 i rozwartokątnych naroży zewnętrznych

21 , Narożnik przegubowy MX 330 wewnętrzny Aluminiowy. Do ostrokątnych od 75 i rozwartokątnych naroży zewnętrznych ,800 18,900 20,200 12,100 Wstawki kompensacyjne MX 330 Wstawka kompensacyjna MX 330 x 4 Wstawka kompensacyjna MX 330 x 5 Wstawka kompensacyjna MX 330 x 6 Wstawka kompensacyjna MX 330 x 10, Alu Do kompensacji luk w deskowaniu. B B

22 ,000 Płyta MX 270 x ,000 Płyta MX 270 x ,000 Płyta MX 270 x

23 ,000 Płyta MX 270 x , Płyta MX 270 x ,800 Płyta MX 270 x

24 ,000 Płyta uniwersalna MXM 270 x Do ostrokątnych i rozwartokątnych naroży, uskoków, itp. W komplecie: zatyczka MXM Ø 16 (22x) uszczelka MXM Ø 16 (22x) x 40 = ,000 Narożnik wewnętrzny MX 270 x Do prostokątnych naroży wewnętrznych ,000 Narożnik wewnętrzny MX 270 x 50/20 Do prostokątnych naroży wewnętrznych

25 ,000 Narożnik zewnętrzny MX 270 x 90 Do prostokątnych naroży zewnętrznych ,000 Narożnik zewnętrzny MX 270 x 45 Do prostokątnych naroży zewnętrznych ,000 Narożnik zewnętrzny MX 270 x 35 Do prostokątnych naroży zewnętrznych

26 ,800 Narożnik przegubowy MX 270 zewnętrzny Aluminiowy. Do ostrokątnych od 75 i rozwartokątnych naroży zewnętrznych ,400 Narożnik przegubowy MX 270 wewnętrzny Aluminiowy. Do ostrokątnych od 75 i rozwartokątnych naroży zewnętrznych

27 Nr art Ciężar kg 14,700 15,700 16,800 10,000 Wstawki kompensacyjne MX 270 Wstawka kompensacyjna MX 270 x 4 Wstawka kompensacyjna MX 270 x 5 Wstawka kompensacyjna MX 270 x 6 Wstawka kompensacyjna MX 270 x 10, Alu Do kompensacji luk w deskowaniu. B B ,000 Płyta MX x ,700 Płyta MX x

28 ,700 Płyta MX x ,200 Płyta MX x ,100 Płyta MX x ,400 Płyta MX x

29 ,200 Płyta uniwersalna MXM x Do ostrokątnych i rozwartokątnych naroży, uskoków, itp. W komplecie: zatyczka MXM Ø 16 (11x) uszczelka MXM Ø 16 (11x) x 40 = ,500 Narożnik wewnętrzny MX x Do prostokątnych naroży wewnętrznych , Narożnik wewnętrzny MX x 50/20 Do prostokątnych naroży wewnętrznych ,000 Narożnik zewnętrzny MX x 90 Do prostokątnych naroży zewnętrznych

30 ,300 Narożnik zewnętrzny MX x 45 Do prostokątnych naroży zewnętrznych ,200 Narożnik zewnętrzny MX x 35 Do prostokątnych naroży zewnętrznych ,000 Narożnik przegubowy MX zewnętrzny Aluminiowy. Do ostrokątnych od 75 i rozwartokątnych naroży zewnętrznych ,200 Narożnik przegubowy MX wewnętrzny Aluminiowy. Do ostrokątnych od 75 i rozwartokątnych naroży wewnętrzny

31 Nr art Ciężar kg 6,430 6,990 7,480 4,510 Wstawki kompensacyjne MX Wstawka kompensacyjna MX x 4 Wstawka kompensacyjna MX x 5 Wstawka kompensacyjna MX x 6 Wstawka kompensacyjna MX x 10, Alu Do kompensacji luk w deskowaniu. B B ,000 Płyta MX 90 x ,900 Płyta MX 90 x , Płyta MX 90 x

32 ,200 Płyta MX 90 x ,000 Płyta MX 90 x ,700 Narożnik wewnętrzny MX 90 x 50/20 Do prostokątnych naroży wewnętrznych ,100 Narożnik wewnętrzny MX 90 x Do prostokątnych naroży wewnętrznych

33 ,000 Narożnik zewnętrzny MX 90 x 90 Do prostokątnych naroży zewnętrznych ,100 Płyta MX x ,400 Płyta MX x ,900 Płyta MX x ,200 Płyta MX x

34 ,400 Narożnik wewnętrzny MX x Do prostokątnych naroży wewnętrznych ,500 Narożnik wewnętrzny MX x 50/20 Do prostokątnych naroży wewnętrznych ,000 Narożnik zewnętrzny MX x 90 Do prostokątnych naroży zewnętrznych ,200 Narożnik zewnętrzny MX x 45 Do prostokątnych naroży zewnętrznych ,900 Narożnik zewnętrzny MX x 35 Do prostokątnych naroży zewnętrznych

35 ,900 Płyta MX 30 x ,350 Zamek BFD, ocynk. Do łączenia płyt w systemach MAXIMO, TRIO i RUNDFLEX. Kompensacje do 10 cm. Dane techniczne Dopuszczalna siła rozciągająca: 20 kn max ,800 Rygiel wyrównawczy MAR 85-2 Do kompensacji luk w deskowaniu, nadstawiania płyt, zastawek czołowych i rozwiązań specjalnych w MAXIMO. Z integralnymi zaczepami. Dane techniczne Dopuszczalny moment zginający: 3,9 knm ,000 Rygiel wyrównawczy MAR Do kompensacji luk w deskowaniu, nadstawiania płyt, zastawek czołowych i rozwiązań specjalnych w MAXIMO. Z integralnymi zaczepami. Dane techniczne Dopuszczalny moment zginający: 3,9 knm ,140 Ściąg czołowy TS, ocynk. Do zastawek czołowych deskowania MAXIMO i TRIO. Gwint wewnętrzny DW 15. Dane techniczne Dopuszczalna siła rozciągająca: 20 kn DW

36 0236 3,310 Głowica zaciskowa TRIO, ocynk. Do mocowania zastrzałów i rozpór do poziomych i pionowych żeber płyt MAXIMO i TRIO. W komplecie: sworzeń Ø 16 x 42 (1x) 0180 zawleczka 4/1 (1x) ,700 16,800 Wspornik pomostu roboczego TRG Wspornik pomostu roboczego TRG 80 Wspornik pomostu roboczego TRG Do montażu pomostów roboczo-betoniarskich w MAXIMO i TRIO. Zawieszane na poziomych i pionowych żebrach płyt. Uwaga Z zaczepami zabezpieczającymi się samoczynnie. Dane techniczne Obciążenie użytkowe: 150 kg/m 2 Dopuszczalny rozstaw: 1,35 m / /

37 ,000 Pomost betoniarski TRIO x 270 Pomost roboczo-betoniarski dla MAXIMO i TRIO. Uwaga Zawieszany na płytach od góry, z zaczepami zabezpieczającymi się samoczynnie. Przemieszczać przy użyciu zawiesi czterocięgnowych. Punkty zaczepienia są zaznaczone na żółto. Dane techniczne Obciążenie użytkowe: 150 kg/m ,050 Hak transportowy TRIO 1,5 t Do przemieszczania płyt MAXIMO i TRIO. Uwaga 2 sztuki na ładunek. Uwagi odnośnie bezpieczeństwa Stosować zgodnie z DTR. Urządzenia techniczne wg Dz. U. Nr 47, poz Dopuszczalne obciążenie robocze: 1,5 t przy kącie odchylenia cięgien od pionu 30 dla płyt stalowych i 750 kg dla płyt aluminiowych

38 , Zawiesie transportowe 3 Do przemieszczania stosów płyt MAXIMO i TRIO. Uwagi odnośnie bezpieczeństwa Stosować zgodnie z DTR. Urządzenia techniczne wg Dz. U. Nr 47, poz ,490 Kłonica piętrząca MX Do piętrzenia i przemieszczania w stosie od 2 do 5 płyt MAXIMO jednakowej wielkości. Umożliwia przemieszczanie żurawiem i wózkiem widłowym. 4 sztuki na stos. Uwagi odnośnie bezpieczeństwa Stosować zgodnie z DTR. Urządzenia techniczne wg Dz. U. Nr 47, poz. 401 Nośność nominalna: 500 kg ,350 Rozpórka MX Do stosowania w deskowaniach fundamentów o wysokości do 1,20 m i jako zamiennik najwyższego ściągu w MAXIMO 330. W komplecie: sworzeń Ø 12 (1x) 0180 zawleczka 4/1 (1x) Uwaga Nastawny w module 0,5 cm w zakresie od 15 do 30 cm oraz w module 1 cm w zakresie od 30 do 40 cm. Dane techniczne Dopuszczalna siła ściskająca i rozciągająca 9 kn. Ø13,

39 , Łącznik szynowy SB-1,2 - MX/TR/D Do łączenia płyt deskowania z kozłami oporowymi SB 1iSB2. Uwagi odnośnie bezpieczeństwa Dopuszczalne obciążenie robocze: 1000 kg przy kącie odchylenia cięgien od pionu min 1270 max ,433 Sworzeń SB-MAXIMO, ocynk. Do łączenia płyt MAXIMO z kozłem oporowym SB Ø ,140 Łącznik SB-A,B,C - MX/TR/D Do mocowania kozłów oporowych SB-A0, A, B, C z płytami MAXIMO, TRIO i DOMINO. Uwaga 1 sztuka na otwór na ściąg w płycie ,250 Wałek SB-MAXIMO, ocynk. Do łączenia płyt MAXIMO z kozłem oporowym SB. 83 Ø54 37

40 ,940 Ściąg MX Do ścian o grubości cm. Uwaga Do łatwiejszego rozdeskowania przed każdym użyciem należy spryskać płynem antyadhezyjnym. Dane techniczne Dopuszczalna siła rozciągająca 90 kn ,0 Ściąg MX Do ścian o grubości cm. Uwaga Do łatwiejszego rozdeskowania przed każdym użyciem należy spryskać płynem antyadhezyjnym. Dane techniczne Dopuszczalna siła rozciągająca 90 kn ,310 Ściąg MX Do ścian o grubości cm. Uwaga Do łatwiejszego rozdeskowania przed każdym użyciem należy spryskać płynem antyadhezyjnym. Dane techniczne Dopuszczalna siła rozciągająca 90 kn ,5 Nakrętka przegubowa MX Przeciwnakrętka do ściągów MX. Dane techniczne Dopuszczalna siła rozciągająca 90 kn

41 ,100 Klucz do ściągów MX Do luzowania ściągów MX ,017 Zatyczka MX Ø 17,5/22 mm Do zaślepiania otworów po ściągach MX w betonie ,023 Zatyczka MXM Ø 16 Do zaślepiania niepotrzebnych otworów na ściągi w płytach MXM i MX ,005 Uszczelka MXM Ø 16 Do zaślepiania niepotrzebnych otworów na ściągi w płytach uniwersalnych MXM. Ø16,5 22 Ø ,893 Klucz magnetyczny do stożków MX ,037 Klucz do zatyczek śrubowych MX

42 ,183 Stożek uszczelniający MX 55 Ø ,043 Zatyczka śrubowa MX 50 MF ,036 Zatyczka śrubowa MX 50 OF ,057 Zatyczka śrubowa MX 84 MF ,012 Stożek MX DR 22 Do rurek dystansowych DR Ø

43
