1 Projekt remontu dachu budynku mieszkalnego przy ul. A. Maya 14,14a,14b w Rudzie Śl. DOKUMENTACJA TECHNICZNO BUDOWLANA Remont dachu w budynku mieszkalnym wielorodzinnym przy ul. A. Maya 14,14a,14b w Rudzie Śląskiej INWESTOR : URZĄD MIEJSKI W RUDZIE ŚLĄSKIEJ Plac Jana Pawła II 6 PROJEKTOWAŁ : inż. Jerzy Kutynia Wrzesień 2006r. 1

2 Projekt remontu dachu budynku mieszkalnego przy ul. A. Maya 14,14a,14b w Rudzie Śl. SPIS ZAWARTOŚCI: I. OPIS TECHNICZNY I ZAŁĄCZNIKI 1. Przedmiot i cel opracowania. 2. Podstawa opracowania. 3. Opis i ocena poszczególnych elementów przewidzianych do remontu 4. Zakres i technologia robót 5. Postanowienia końcowe 6. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 7. Oświadczenie projektanta 8. Kserokopie uprawnień i zaświadczeń o przynależności do właściwej izby samorządu zawodowego II. RYSUNKI 1. Orientacja 2. Rzut więźby dachowej stan istniejący - 1: Przekrój A-A stan istniejący 1:50 4. Rzut dachu projekt 1: Przekrój A-A projekt 1:50 6. Szczegół komina projekt 1:10 7. Szczegół okapu projekt 1:10 III. OBLICZENIA STATYCZNE IV. DOKUMENTACJA FOTOGRAFICZNA - inwentaryzacja zdjęciowa istniejącego stanu V. KALKULACJA KOSZTORYSOWA 1. Kosztorys inwestorski 2. Książka Przedmiarów VI. SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT 2

3 Projekt remontu dachu budynku mieszkalnego przy ul. A. Maya 14,14a,14b w Rudzie Śl. 1. Przedmiot i cel opracowania : - Przedmiotem opracowania jest wykonanie remontu kapitalnego dachu krytego dachówką ceramiczną typu Marsylka w budynku mieszkalnym, wielorodzinnym zlokalizowanym w Rudzie Śląskiej przy ul. A.Maya 14,14a,14b zakres prac polega na : - częściowej wymianie konstrukcji dachu, wymianie pokrycia z dachówki ceramicznej - marsylki, wymianie obróbek blacharskich, rynien i rur spustowych, przemurowaniu - remoncie kominów, remoncie więźby dachowej, uporządkowaniu odprowadzenia wód deszczowych, montażu ław kominowych i instalacji odgromowej. Ponadto przewiduje malowanie ścian pomieszczeń poddasza nieużytkowego. - Celem opracowania jest określenie technologii i sposobu wykonania robót budowlano remontowych wymienionych powyżej. 2. Podstawa opracowania: Zlecenie Inwestora Umowa Oględziny miejscowe przeprowadzone przez zespół opracowujący w miesiącu sierpniu i wrześniu 2006r. Sprawdzenie poszczególnych elementów przewidzianych do remontu oględzinami przez zespół opracowujący pomiary i szkice wykonane w czasie wizji celem ustalenia technologii robót, Makroskopowe badania materiałów konstrukcji więźby dachowej, pokrycia dachowego, obróbek blacharskich, zaprawy i ceramiki zabudowanej w kominach, Obowiązujące Polskie Normy i przepisy w tym Ustawa Prawo Budowlane, Poradnik Remonty Budynków Mieszkalnych praca zbiorowa pod kierunkiem doc. Stanisława Zalewskiego Konstrukcje Budowlane dr inż. Anna Iwanczewska, Prof. Dr inż. Wojciech Włodarczyk 3

4 Projekt remontu dachu budynku mieszkalnego przy ul. A. Maya 14,14a,14b w Rudzie Śl. Ochrona przed korozją biologiczną Jerzy Ważny i Jerzy Karysia Warszawa 2001r. Porady techniczne przy remoncie budynków WACETOB, Warszawa Opis i ocena poszczególnych elementów przewidzianych do remontu Charakterystyka obiektu Budynek będący przedmiotem opracowania wybudowany został w technologii tradycyjnej wzniesiony został na rzucie prostokąta w konstrukcji murowanej. Budynek składa się z trzech klatek schodowych, posiada dwie kondygnacje nadziemne i poddasze nieużytkowe. Budynek podzielony jest na trzy segmenty, które są zdylatowane pomiędzy sobą na całej wysokości. Dach budynku stromy, kopertowy, więźba dachowa drewniana płatwiowo-kleszczowa na stolcach. Woda opadowa z dachu odprowadzona jest rynnami ułożonymi na gzymsie do rur spustowych, które podłączone są do kanalizacji deszczowej. Pokrycie dachu. Istniejący dach budynku będący przedmiotem opracowania kryty jest dachówką ceramiczną marsylką, zakładkową w kolorze ceglastym, która mocowana jest do łat drewnianych za pomocą gwoździ stalowych i spinek. W wyniku badań makroskopowych stwierdzono, że pokrycie dachowe z dachówki ceramicznej pod wpływem czynników atmosferycznych oraz na wskutek wadliwego wykonania utraciło swoje właściwości i jest nieszczelne. Dachówka jak i obróbki z blachy ocynkowanej wykazują bardzo duże zużycie naturalne w wyniku korozji chemicznej. W trakcie oględzin powierzchni dachu stwierdzono liczne uszkodzenia i nieszczelności w rejonie obróbek blacharskich. Stwierdzono liczne prześwity w pokryciu dachowym. Ustalono, że czasie eksploatacji pokrycie dachowe wielokrotnie było uszczelniane i naprawiane o czym świadczą liczne łaty na powierzchni dachu różnice w kolorze dachówki i obróbek. Wykonywano również uszczelnienia pokrycia poprzez wypełnianie szczelin zaprawą cementową i układanie 4

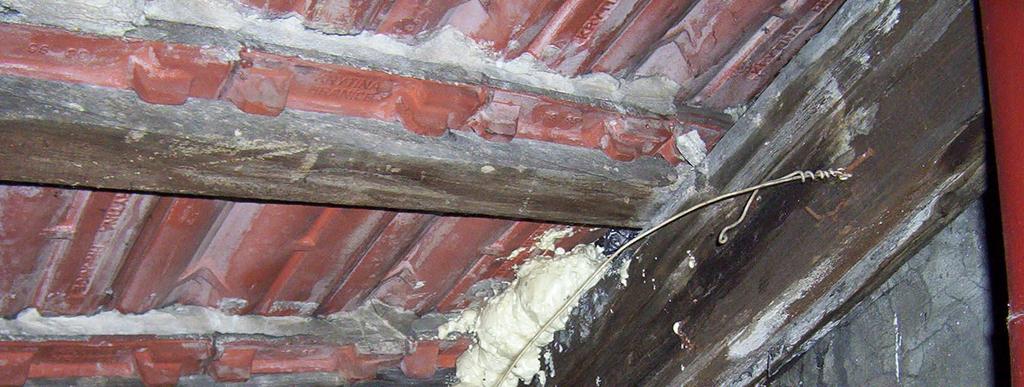

5 Projekt remontu dachu budynku mieszkalnego przy ul. A. Maya 14,14a,14b w Rudzie Śl. dachówek na zaprawie cementowej. Stwierdzono również miejscowe uszkodzenia pokrycia w związku z montażem masztów antenowych, rur wywiewnych itp. W pomieszczeniach poddasza zaobserwowano liczne zacieki i ślady po zalewaniu ścian i sufitów przez wody opadowe z dachu. Po dokonaniu analizy ustalono, że istniejące pokrycie dachu należy w całości zerwać i wykonać nowe. Ponieważ dachówki układane były na zaprawie cementowej i uszczelniane od wewnątrz zaprawą cementową nie ma możliwości ich prawidłowego oczyszczenia (bez ich uszkodzenia) i ponownego wykorzystania w 100%, dlatego założono odzysk dachówek w 50%. Biorąc pod uwagę duże zużycie naturalne jak i zróżnicowany rozstaw łat oraz brak wiatroizolacji z foli paroprzepuszczalnej, stwierdzono konieczność demontażu łat i wykonanie nowego łacenia więźby dachowej. Obróbki blacharskie. Istniejące obróbki blacharskie kominów, gzymsów i inne wykonane są z blachy ocynkowanej, malowanej farbami olejnymi. W trakcie oględzin stwierdzono, że obróbki blacharskie są bardzo mocno skorodowane, źle przylegają do powierzchni muru czy komina co powoduje nieszczelności, często są odkształcone, pogięte. W opierzeniach występują liczne ubytki obróbek, pozostałe obróbki są poluzowane przez wiatr a ich mocowania są skorodowane. Stwierdzono, że wszystkie obróbki kwalifikują się do wymiany w 100%. Rynny i rury spustowe, odprowadzenie wody deszczowej. Rynny i rury spustowe częściowo z blachy ocynkowanej wykazują bardzo duże zużycie naturalne są mocno skorodowane. Rynny miejscowo są załamane i mają niewłaściwe spadki, pasy nadrynnowe mocno są skorodowane i występują w nich nieszczelności. W części rynny i rury spustowe wymienione zostały na PCV jednak konieczne jest ich zdemontowanie z uwagi konieczność wykonania nowego pokrycia i ze względu na występujące nieprawidłowości i usterki - obluzowania haków 5

6 Projekt remontu dachu budynku mieszkalnego przy ul. A. Maya 14,14a,14b w Rudzie Śl. rynnowych i rur spustowych, uszkodzenia mechaniczne rur spustowych i rynien, niewłaściwe podłączenie rur spustowych do kanalizacji deszczowej. Ławy kominiarskie. Na dachu przedmiotowego budynku ławy kominiarskie wykonane zostały z bali drewnianych na wspornikach, uchwytach stalowych w wyniku oględzin stwierdzono, że występują duże ubytki ław kominiarskich a istniejące są zużyte i nie nadają się do eksploatacji, ławy kominiarskie są w 100% zużyte i zniszczone przez korozję biologiczną. Istnieje konieczność wykonania nowych ław kominiarskich. Konstrukcja więźby dachowej. Dokonano oględzin i badań makroskopowych w miejscach dostępnych - w pomieszczeniach strychowych. W ich wyniku stwierdzono, że stan konstrukcji więźby dachowej nad klatką A.Maya 14 ocenić można jako zły. W wyniku sprawdzenia poszczególnych elementów więźby takich jak słupy, krokwie, płatwie, kleszcze, miecze stwierdzono, że są one w bardzo dużym stopniu porażone przez owady owalny kształt otworów i ich wielkość (5-8mm) wskazuje, że drewno porażone jest przez spuszczela pospolitego. W wyniku ostukiwania drewna jak i nakłuwania ostrym narzędziem stwierdzono, że porażenie elementów drewnianych sięga do 10cm w głąb elementu, a nawet obejmuje cały przekrój niektórych elementów. Wobec powyższego należy bezwzględnie dokonać rozbiórki całej konstrukcji więźby dachowej nad klatką nr 14. Porażone elementy drewna należy natychmiast spalić. Stan techniczny więźb dachowych nad dwoma pozostałymi klatkami ocenić można jako dostateczny a nawet dobry sprawdzane elementy nie wykazywały cech, które mogłyby świadczyć o porażeniu drewna przez owady bądź grzyby. Niemniej jednak w trakcie robót należy dokonać szczegółowego przeglądu poszczególnych elementów, a w przypadku stwierdzenia żerowania owadów w elemencie należy go natychmiast wymienić. Wyjątek stanowić mogą murłaty i 6

7 Projekt remontu dachu budynku mieszkalnego przy ul. A. Maya 14,14a,14b w Rudzie Śl. końcówki krokwi stwierdzono, że drewno tych elementów więźby wykazuje cechy drewna próchniczego i należy je wymienić. Pozostała część więźby jest w stanie zadowalającym, niemniej jednak z uwagi wiek techniczny budynku oraz ze względu na liczne i rozłożone w czasie nieszczelności pokrycia dachowego przyjąć należy, że w trakcie robót zaistnieje konieczność dokonania wymiany lub wzmocnienia poszczególnych elementów konstrukcyjnych więźby dachowej. Decyzję o wymianie podjąć powinien kierownik robót przy akceptacji inspektora nadzoru inwestorskiego. W trakcie prowadzenia robót po demontażu pokrycia należy rozebrać całość łacenia więźby dachowej i dokonać oceny elementów konstrukcji więźby, w miarę potrzeby uszkodzone elementy wzmocnić lub wymienić. Całość konstrukcji nowo zabudowanej jak i istniejącej należy dwukrotnie zaimpregnować środkami solnymi FOBOS-2M. Kominy. W wyniku oględzin i sprawdzeń stwierdzono, że istniejące kominy ponad dachem wykazują liczne uszkodzenia, między innymi : liczne i duże ubytki tynków, tynki odspojone, mocno spękane i zwietrzałe, rozwarstwione i spękane głowice kominów, na koninach brak czapek kominowych, liczne spękania i pęknięcia kominów ponad dachem, niepełne i wykruszone spoiny mocno zwietrzała zaprawa spoinach, ubytki cegieł, cegły miejscowo zlasowane i rozwarstwione, Biorąc pod uwagę powyższe stwierdza się konieczność rozebrania istniejących kominów w części ponad dachem. Instalacja piorunochronna. Na budynku brak instalacji odgromowej. 7

8 Projekt remontu dachu budynku mieszkalnego przy ul. A. Maya 14,14a,14b w Rudzie Śl. 4. Zakres i technologia robót Pokrycie dachu. W projekcie przewiduje się wykonanie nowego pokrycia dachowego z zakładkowej dachówki ceramicznej marsylki wykonać zgodnie z instrukcją producenta (firmy Winerberger lub Tondach), stosując akcesoria przewidziane przez wybranego producenta (w załączeniu instrukcja montażu ). Ze względów architektonicznych w nawiązaniu do istniejącej zabudowy przyjęto, że dachówki będą w kolorze naturalnej czerwieni kolor ceglasty. Obróbki blacharskie projektuje się wykonać z blachy powlekanej grubości 0,88mm. Roboty rozbiórkowe. Istniejące pokrycie rozbierać sukcesywnie wraz z obróbkami blacharskimi, w sposób zabezpieczający konstrukcję więźby dachowej przed jednostronnym obciążeniem rozbiórkę prowadzić symetrycznie po obu stronach połaci. By zabezpieczyć budynek przed zalewaniem przez wody opadowe należy wykonywać sukcesywnie nowe pokrycie połaci dachowej z ułożeniem folii paro-przepuszczalnej, nabijaniem kontrłat i łat. Gruz z rozbieranego pokrycia i z rozbieranych kominów natychmiast usuwać za pomocą rynny. Zabrania się gromadzenia gruzu na stropie poddasza. Montaż Dokładność wykonywania poszczególnych czynności jest gwarancją trwałości pokrycia. Najważniejsze czynności można pogrupować w następujące zagadnienia: Geometria dachu. Układanie powinno się rozpocząć od dokładnego zmierzenia dachu, faktycznych długości jego podstawy i partii szczytowej, ewentualnych skosów, łuków, załamań, wysokości, przekątnych, długości krokwi itp. Jest to najważniejsza czynność w pracach dekarskich. Połać dachu przeznaczona do zakładania dachówki musi być wypoziomowana na płaszczyznach i w przestrzeni. Wszelkiego rodzaju nierówności należy usunąć. 8

9 Projekt remontu dachu budynku mieszkalnego przy ul. A. Maya 14,14a,14b w Rudzie Śl. Deskowanie. Do zniwelowanej połaci dachu należy zamocować kontrłaty (pionowe do rynny) i łaty (poziome do rynny) o wymiarach dopasowanych do stosowanego typu dachówki. Im precyzyjniej wykonana jest ta czynność, tym większe prawdopodobieństwo trwałego i estetycznego ich ułożenia i mniejsze narażenie na uszkodzenia dachówek wynikłe z naprężeń wewnątrz konstrukcji, podmuchów wiatru, przenikania wilgoci itp. Jeżeli nie będzie idealnej płaszczyzny dachu, to na złączach dachówek utworzą się szpary. Drastyczne przypadki rozbieżności montażu z projektem kończą się zmarnowaniem materiału i robocizny. Przy mocowaniu łat i kontrłat należy zwracać uwagę na ich prostopadłe względem siebie ułożenie. Kontrola stanu technicznego połaci dachowej. Przed montażem dachówki należy sprawdzić, czy ułożona folia paro-przepuszczalna nie uległa przypadkowym uszkodzeniom. Usterki należy naprawiać na bieżąco. Kontrolę stanu połaci dachowej trzeba przeprowadzać w każdej fazie wykonywania prac dekarskich. Porady montażowe Montaż dachówki powinien być przeprowadzany zgodnie z instrukcją producenta. Na jej powierzchni nie powinno się stawiać przedmiotów, które mogą ją uszkodzić. Chodzenie po dachu (tylko w obuwiu z gumową podeszwą i tylko po jej zagłębieniach) należy ograniczać do minimum. Konstrukcja więźby dachowej. Nad klatką schodową A.Maya 14 ze względu na duży stopień porażenia drewna przez owady należy w całości rozebrać istniejącą konstrukcję więźby dachowej i wykonać ją od nowa z nowego drewna. Nową więźbę wykonać należy w sposób identyczny jak więźba istniejąca z zachowaniem istniejących przekrojów poszczególnych elementów za wyjątkiem krokwi, których przekrój powinien wynosić 8*16cm, a rozstaw krokwi max. 80cm. Do konstrukcji stosować drewno sosnowe klasy min. C-27 impregnowane środkami solnymi Fobos. Min. przekroje elementów konstrukcji dachu: - krokwie 8*16cm 9

10 Projekt remontu dachu budynku mieszkalnego przy ul. A. Maya 14,14a,14b w Rudzie Śl. - słupy 14*14cm - płatwie 14*14cm - kleszcze 2*6*20cm - miecze 10*12cm - murłaty 12*12cm - wymiany 14*14cm Pozostała konstrukcja więźby dachowej nad klatką 14a, 14b : W trakcie inwentaryzacji ustalono że przekroje krokwi wahają się od 6*16cm do10*16cm. Przekroje pozostałych elementów są stałe. Obliczenia sprawdzające przeprowadzono dla krokwi o najmniejszym przekroju tj. 6*16cm i rozstawie 90cm, w przypadkach rozstawu osiowego większego niż 90cm krokwie o przekroju 6*16cm należy dodatkowo wzmocnić deskami gr. 32mm poprzez obustronne ich nadbicie. Z uwagi wiek techniczny budynku oraz ze względu na liczne i rozłożone w czasie nieszczelności pokrycia dachowego zakłada się, że w trakcie robót zaistnieje konieczność dokonania wymiany lub wzmocnienia poszczególnych elementów konstrukcyjnych więźby dachowej. Każdorazowo decyzję o wymianie podjąć powinien kierownik robót przy akceptacji inspektora nadzoru inwestorskiego. W trakcie prowadzenia robót po zerwaniu dachówki należy dokonać oceny konstrukcji dachu miejsca budzące wątpliwości porażone przez grzyby bądź owady, przegniłe lub spróchniałe należy wzmocnić lub wymienić na nowe. Przy wymianie konstrukcji należy zachować istniejące przekroje poszczególnych elementów, wszystkie elementy impregnować preparatami solnymi Fobos. W projekcie przewiduje się impregnację całej więźby dachowej preparatami solnymi np. Fobos. Obróbki blacharskie. Założono wykonanie w 100% nowych obróbek blacharskich z blachy powlekanej. Przewidziano wykonanie obróbek na wszystkich połączeniach dachu ścian, wokół kominów, na gzymsach. Przed przystąpieniem do ułożenia 10

11 Projekt remontu dachu budynku mieszkalnego przy ul. A. Maya 14,14a,14b w Rudzie Śl. obróbek należy wykonać niezbędne naprawy ścian i tynków oraz kominów. Obróbki wykonać należy zgodnie ze sztuką budowlaną i ogólnymi zasadami wiedzy technicznej. Rynny i rury spustowe, odprowadzenie wody deszczowej. W projekcie przewidziano wymianę istniejących rynien i rur spustowych z blachy na rynny fi 120 i rury fi 110 systemowe z PVC. Rynny montować zachowując spadek 0,3% w kierunku rury spustowej. Uchwyty rynnowe montować w rozstawie nie większym niż 60cm, poszczególne odcinki rynien łączyć za pomocą złączek systemowych, rury spustowe mocować do ścian za pomocą obejm w rozstawie nie większym niż 2m, odcinki rur łączyć za pomocą złączek rurowych. Obróbkę blacharską pasa nadrynnowego mocować na kołki rozporowe wcześniej uzupełnić i przygotować odpowiednie spadki na gzymsie, wodę odprowadzić do rynny. Rury spustowe podłączyć do istniejącej kanalizacji deszczowej, brakujące bądź uszkodzone osadniki gaigery należy uzupełnić bądź wymienić. Niedrożne przykanaliki oczyścić i udrożnić, w razie konieczności należy wymienić uszkodzone niedrożne odcinki podłączeń do kanalizacji. Kominy W projekcie przewidziano rozbiórkę istniejących kominów ponad dachem. Kominy odtworzyć należy do wysokości 70cm min. ponad poziom połaci dachu zgodnie z rysunkiem wykonawczym. Na wszystkich kominach wykonać należy nowe tynki, czapki betonowe, całość pomalować emulsją elewacyjną. Zakłada się konieczność sprawdzenia wszystkich przewodów i odgruzowania części przewodów kominowych. Po zakończeni robót należy bezwzględnie zlecić wykonanie kontroli przewodów kominowych uprawnionemu mistrzowi kominiarskiemu protokół z kontroli przekazać zarządcy budynku. 11

12 Projekt remontu dachu budynku mieszkalnego przy ul. A. Maya 14,14a,14b w Rudzie Śl. Instalacja piorunochronna. Na budynku wykonać należy nową instalację odgromową. - zwody poziome nie izolowane, niskie, drut Fe/Zn fi 8mm, - przewody odprowadzające drut Fe/Zn fi 8mm, - złącza kontrolne 2-śrubowe na wysokości 1,5m od pola gruntu, - przewody uziemiające pręt Fe/Zn fi 16mm, - uziomy pogrążane ze stali profilowanej miedziowane o długości ok. 4,5m wykonać metodą obrotową, - wszystkie elementy metalowe na dachu podłączyć do zwodów. Po wykonaniu instalacji przeprowadzić badania i pomiary przez osobę z odpowiednimi uprawnieniami po zakończeniu inwestycji protokoły przekazać zarządcy budynku. - Malowanie pomieszczeń poddasza nieużytkowego W projekcie przewidziano naprawę tynków i malowanie farbami emulsyjnymi pomieszczeń poddasza nieużytkowego. Należy skuć luźne tynki, zlikwidować zacieki, ściany pomalować farbą emulsyjną w kolorze białym. 5. Postanowienia końcowe : UWAGA Wszystkie materiały użyte do realizacji muszą posiadać odpowiednie certyfikaty o dopuszczeniu do stosowania w budownictwie jak również spełniać szczególne wymagania w zależności od miejsca zastosowania. 12

13 Projekt remontu dachu budynku mieszkalnego przy ul. A. Maya 14,14a,14b w Rudzie Śl. 1

26 Projekt remontu dachu budynku mieszkalnego przy ul. A.Maya 14,14a,14b w Rudzie Śl. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Remont dachu w budynku mieszkalnym wielorodzinnym przy ul. A. Maya 14,14a,14b w Rudzie Śląskiej INWESTOR : URZĄD MIEJSKI W RUDZIE ŚLĄSKIEJ Plac Jana Pawła II 6, Ruda Śląska PROJEKTANT : Wrzesień 2006r. 1

27 Projekt remontu dachu budynku mieszkalnego przy ul. A.Maya 14,14a,14b w Rudzie Śl. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ELEMENTY ZAGOSPODAROWANIA DZIAŁKI LUB TERENU MOGĄCE STWARZAĆ ZAGROŻENIE DLA BEZPIECZEŃSTWA I ZDROWIA LUDZI. Na terenie przedmiotowej inwestycji, w chwili obecnej, nie są zlokalizowane żadne elementy mogące stwarzać zagrożenie dla bezpieczeństwa i zdrowia ludzi. Zagospodarowanie placu budowy Teren budowy lub robót powinien być, w miarę potrzeby, ogrodzony. Ogrodzenie powinno być wykonane tak, aby nie stwarzało zagrożenia dla ludzi. Wysokość ogrodzenia powinna wynosić co najmniej 1,50m. Plac budowy oznakować wymaganymi tablicami informacyjnymi i ostrzegawczymi. Składowanie materiałów budowlanych powinno odbywac się tylko w wyznaczonych miejscach, w sposób zabezpieczający przed przewróceniem, zsunięciem lub rozsunięciem się stosów materiałów. Wykonawca powinien zapewnić pracownikom warunki socjalne pracy i higieny zgodne ze szczegółowymi aktualnymi przepisami. Teren budowy wyposażyć w odpowiednią ilość sprzętu pożarowego gaśnice, łopaty, siekiery i inne wg potrzeb. PRZEWIDYWANE ZAGROŻENIA MOGĄCE WYSTĄPIĆ PODCZAS REALIZACJI ROBÓT BUDOWLANYCH. Użytkowanie maszyn i urządzeń Niedopuszczalne jest stosowanie maszyn i urządzeń, które: - podlegając obowiązkowi certyfikacji nie uzyskały wymaganego certyfikatu na znak bezpieczeństwa i nie zostały oznaczone tym znakiem - nie mają wystawionej przez producenta lub dostawcę deklaracji zgodności z wymaganiami określonymi właściwymi przepisami. Urządzenia elektroenergetyczne powinny mieć skuteczną ochronę przeciwporażeniową, a urządzenia technologiczne, dodatkowo powinny być wyposażone w wyraźnie oznaczony wyłącznik awaryjny. Rusztowania budowlane Rusztowania budowlane typowe powinny być wykonane zgodnie z wymaganiami zawartymi w normach. Jeżeli warunki budowy wymagają stosowania rusztowań specjalnych to powinny one być wykonane zgodnie ze sporządzonym dla nich projektem. Pracownicy zatrudnieni przy ustawianiu i rozbiórce rusztowań powinni być przeszkoleni w zakresie wykonywania danego rodzaju rusztowań. Montażyści rusztowań metalowych powinni mieć specjalne uprawnienia. Roboty ziemne i wykopy Wykopy wykonać należy jako szerokoprzestrzenne, skarpy wykopów ukształtować z odpowiednim spadkiem, w przypadku wykopu o ścianach pionowych wykop należy umocnić. Roboty ziemne prowadzić pod ścisłym nadzorem uprawnionego kierownika robót. Roboty murarskie i tynkarskie Roboty murarskie i tynkarskie powinny być wykonywane wyłącznie ze stałych pomostów lub rusztowań. Niedozwolone jest wykonywanie tych robót z drabin przystawnych. Roboty rozbiórkowe Należy bezwzględnie przestrzegać technologicznej kolejności wykonania poszczególnych zakresów prac rozbiórkowych. Miejsce aktualnie prowadzonych prac powinno być wyraźnie oznaczone i zabezpieczone. Należy ściśle przestrzegać instrukcji obsługiwanych urządzeń. 2

28 Projekt remontu dachu budynku mieszkalnego przy ul. A.Maya 14,14a,14b w Rudzie Śl. Należy ściśle przestrzegać zakazu noszenia przez jednego pracownika, elementów dłuższych niż 4m i cięższych niż 30kg. Roboty dekarskie W trakcie prowadzenia robót dekarskich i remontowo budowlanych na wysokościach bezwzględnie przestrzegać należy przepisów BHP. Wszystkie roboty prowadzić pod ścisłym nadzorem uprawnionego kierownika robót. Działania poprawiające stan bhp : ustawić tymczasowe bariery ochronne lub bariery liniowe (bariery liniowe ustawić należy w odległości co najmniej 1m od krawędzi dachu ), na stromych połaciach zastosować zastawy dachowe tzw. półki i zapewnić używanie przez pracowników sprzętu chroniącego przed upadkiem (np. pasoszelki), stosować odpowiednie przesuwne pomosty zabezpieczające, w odległości min. 6m wyznaczyć strefę niebezpieczną i przestrzegać zakazu pracy w tej strefie, zapewnić używanie przez pracowników okularów ochronnych chroniących przed olśnieniem, wejścia do budynku zabezpieczyć należy daszkami ochronnymi, materiały z rozbiórki kominów i pokrycia należy natychmiast usuwać za pomocą rynien zsypowych - systemowych. INSTRUKTAŻ PRACOWNIKÓW OBOWIĄZKI UCZESTNIKÓW PROCESU BUDOWLANEGO Pracodawca jest zobowiązany: - organizować pracę w sposób zapewniający bezpieczne i higieniczne warunki pracy - informować pracowników o ryzyku zawodowym związanym z wykonywaną przez nich pracą oraz o zasadach ochrony przed zagrożeniami. Osoby sprawujące funkcje kierownika budowy lub robót, posiadające uprawnienia budowlane, mają ponadto obowiązki wynikające z przepisów prawa budowlanego, takie jak: kierowanie budową obiektu budowlanego w sposób zgodny z projektem i pozwoleniem na budowę, przepisami i obowiązującymi polskimi normami oraz przepisami bezpieczeństwa i higieny pracy. Osoby te są obowiązane wstrzymać roboty budowlane w przypadku stwierdzenia możliwości powstania zagrożenia oraz bezzwłocznie zawiadomić o tym właściwy organ. Kierownik budowy jest zobowiązany do sporządzenia planu bezpieczeństwa i ochrony zdrowia zgodnie z obowiązującymi przepisami prawa budowlanego i przepisami szczegółowymi, który jest umieszczony w widocznym charakterystycznym miejscu i jest dostępny dla wszystkich osób przebywających na placu budowy. Pracownik jest zobowiązany do przestrzegania przepisów bezpieczeństwa i higieny pracy, w tym, w szczególności, planu bioz i instrukcji użytkowania maszyn, urządzeń i materiałów. Pracodawca nie może dopuścić do pracy pracownika, który nie posiada aktualnych badań lekarskich do wykonywania prac na wysokościach oraz odpowiednich kwalifikacji lub potrzebnych umiejętności do jej wykonania, a także znajomości przepisów i zasad bezpieczeństwa i higieny pracy. Pracodawca jest obowiązany 3

29 Projekt remontu dachu budynku mieszkalnego przy ul. A.Maya 14,14a,14b w Rudzie Śl. zapewnić przeszkolenie pracownika w zakresie bezpieczeństwa i higieny pracy przed dopuszczeniem go do pracy oraz prowadzić okresowe szkolenia w tym zakresie. ZAPOBIEGANIE NIEBEZPIECZEŃSTWOM I DZIAŁANIA INTERWENCYJNE Na budowie powinny być urządzone punkty pierwszej pomocy obsługiwane przez wyszkolonych w tym zakresie pracowników. Na widocznym miejscu powinien być umieszczony wykaz zawierający adresy i numery telefonów: - najbliższego punktu lekarskiego - najbliższej jednostki straży pożarnej - posterunku policji - najbliższego punktu telefonicznego (urząd pocztowy, budka telefoniczna,itp.) W razie wypadku przy pracy pracodawca jest obowiązany: - podjąć niezbędne działania eliminujące lub ograniczające zagrożenie - zapewnić udzielenie pierwszej pomocy osobom poszkodowanym - ustalić w przewidzianym trybie okoliczności i przyczyny wypadku - zastosować odpowiednie środki zapobiegające podobnym wypadkom. W czasie prowadzenia robót budowlanych należy szczególnie przestrzegać postanowień zawartych w: - Rozporządzeniu Ministra Budownictwa Przemysłu i Materiałów Budowlanych z dnia w sprawie BHP przy wykonywaniu robót budowlano-montażowych i rozbiórkowych (Dz.U. 13/1972); - Przepisach Prawa Budowlanego z dnia (tekst jednolity - Dz.U. 106/2000) z pózn. zmian.; - Rozporządzeniu Ministra Gospodarki z dnia , w sprawie BHP podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych; - Rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia w sprawie BHP przy ręcznych pracach transportowych; - Rozporządzeniu Ministra Gospodarki Przestrzennej z dnia w sprawie BHP przy pracach spawalniczych; - Rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia w sprawie bezpieczeństwa i higieny pracy (Dz.U. 129/97); 4

30 OŚWIADCZENIE Niniejszym oświadczam, że przedmiotowy projekt : Remont dachu w budynku przy ul. A. Maya 14,14a,14b w Rudzie Śląskiej Lokalizacja : Ruda Śląska ul. A. Maya 14,14a,14b Inwestor : Miasto Ruda Śląska Plac Jana Pawła II 6 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.

31 Projekt remontu dachu w budynku mieszkalnym przy ul. A. Maya 14,14a,14b w Rudzie Śląskiej SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Dla inwestycji: Remont dachu w budynku mieszkalnym wielorodzinnym przy ul. A. Maya 14,14a,14b w Rudzie Śląskiej Inwestor : Urząd Miejski w Rudzie Śląskiej Pl. Jana Pawła II 6 Przedmiar : Remont dachu A. Maya 14,14a,14b Kod wg CPV Nazwa działu Roboty rozbiórkowe Remont pokrycia dachowego i pozostałe roboty remontowe Instalacja odgromowa Roboty pomocnicze i towarzyszące Autor opracowania: inż. Jerzy Kutynia Data opracowania : Wrzesień 2006r

32 Projekt remontu dachu w budynku mieszkalnym przy ul. A. Maya 14,14a,14b w Rudzie Śląskiej WYMAGANIA OGÓLNE Kod CPV WSTĘP 1.1. Przedmiot Specyfikacji Technicznej. Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót remontowych dachu w budynku mieszkalnym wielorodzinnym przy ulicy A.Maya 14,14a,14b w Rudzie Śląskiej Zakres stosowania Specyfikacji Technicznej. Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych Specyfikacją Techniczną. Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem remontu dachu wraz z robotami towarzyszącymi. Specyfikacja obejmuje następujące roboty: - roboty rozbiórkowe, - remont pokrycia dachowego i towarzyszące roboty remontowe, - wymiana instalacji odgromowej, - roboty pomocnicze i towarzyszące Określenia podstawowe. W każdej ze specyfikacji technicznych wykonania i odbioru robót zdefiniowane są określenia podstawowe, które mają służyć ujednoliceniu interpretacji tych określeń przez uczestników procesu inwestycyjnego. Poniżej zdefiniowano zasadnicze określenia podstawowe wspólne dla wszystkich specyfikacji technicznych. Niezależnie od tego w każdej ze szczegółowych specyfikacji technicznych zdefiniowane są dodatkowe określenia charakterystyczne dla danej specyfikacji. Wymienione poniżej określenia należy rozumieć w każdym przypadku następująco: Budynki obiekty budynkowe spełniające rolę użytkową. Ogrodzenie stała, lekka budowla wydzielająca i odgradzająca teren przeznaczony pod konkretną funkcję i wymagający zabezpieczenia znajdujących się tam budowli, maszyn i urządzeń przed dostępem osób niepowołanych. Oświetlenie terenu zespół urządzeń i okablowania mający na celu oświetlenie terenu zamkniętego ogrodzeniem. Zagospodarowanie terenu zaprojektowany układ sytuacyjny i wysokościowy urządzeń, obiektów i sieci wszystkich mediów. Zieleń tereny nie podlegające zabudowie a obsadzone roślinnością niską i wysoką oraz trawą. Drogi, place i chodniki, miejsca parkingowe- powierzchnie utwardzone specjalnie przygotowane i przeznaczone do ruchu pojazdów obsługujących obiekt budowlany. Dziennik budowy dokument dostarczony Wykonawcy przez Inwestora prowadzony przez Wykonawcę na Placu Budowy zgodnie z wymaganiami Art. 45 polskiego Prawa budowlanego. Kierownik budowy- osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji kontraktu. Rejestr obmiarów- akceptowany przez inwestora rejestr z ponumerowanymi stronami służący do wpisywania przez Wykonawcę obmiaru wykonanych robót w formie wyliczeń, szkiców i ewentualnie dodatkowych załączników. Wpisy w rejestrze obmiarów podlegają potwierdzeniu przez Inwestora. Laboratorium- laboratorium badawcze, zaakceptowane przez Inwestora, niezbędne do przeprowadzenia wszelkich badań i prób związanych z oceną jakości materiałów oraz robót. Materiały wszelkie tworzywa niezbędne do wykonania robót, zgodnie z dokumentacją projektową i Specyfikacjami Technicznymi, zaakceptowane przez Inwestora. Niweleta- wysokościowe i geometryczne rozwinięcie na płaszczyźnie pionowego przekroju w osi przewodu, kanału, studzienki. Odpowiednia-(bliska) zgodność zgodność wykonywanych robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony - z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych. Podłoże- grunt rodzimy lub nasypowy, leżący pod kanalizacją, lub wodociągiem do głębokości przemarzania. Polecenie Inwestora- wszelkie polecenia przekazane Wykonawcy przez Inwestora dotyczące sposobu realizacji robót lub innych spraw związanych z prowadzeniem budowy. Projektant- uprawniona osoba prawna lub fizyczna będąca autorem dokumentacji projektowej Rekultywacja- roboty mające na celu uporządkowanie i przywrócenie pierwotnych funkcji terenom naruszonym w czasie realizacji zadania budowlanego. Przedmiar robót/wykaz cen-wykaz robót z podaniem ich ilości (przedmiar) w kolejności technologicznej ich wykonania. Zadanie budowlane- część przedsięwzięcia budowlanego, stanowiąca odrębną całość konstrukcyjną lub technologiczną, zdolną do samodzielnego spełniania przewidywanych funkcji techniczno-użytkowych. Zadanie może polegać na wykonaniu robót związanych z budową, modernizacją, utrzymaniem oraz ochroną kanalizacji lub jej elementu

33 Projekt remontu dachu w budynku mieszkalnym przy ul. A. Maya 14,14a,14b w Rudzie Śląskiej Odbiór wstępny- odbiór robót dokonywany po zakończeniu realizacji prac umożliwiający zgłoszenie zakończenia prac zgodnie z Prawem budowlanym. Odbiór końcowy- (pogwarancyjny) odbiór robót dokonywany po zakończeniu okresu gwarancyjnego Plan BIOZ- plan bezpieczeństwa i ochrony zdrowia sporządzony zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 roku Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami 1.5. Ogólne wymagania dotyczące robót. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z kontraktem, oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową wymaganiami specyfikacji technicznych, programem zapewnienia jakości, projektem organizacji robót oraz poleceniami Inwestora. Wykonawca ponosi odpowiedzialność za dokładne wytyczenie i wyznaczenie wysokości wszystkich elementów robót zgodnie z wymiarami i rzędnymi określonymi w dokumentacji projektowej lub przekazanymi na piśmie przez Inwestora. Następstwa jakiegokolwiek błędu spowodowane przez Wykonawcę w wytyczeniu i wyznaczeniu robót zostaną, jeśli wymagać tego będzie Inwestor, poprawione przez Wykonawcę na własny koszt. Sprawdzenie wytyczenia robót lub wyznaczenia wysokości przez Inwestora nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność. Decyzje Inwestora dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w kontrakcie, dokumentacji projektowej i w specyfikacjach technicznych, a także w normach i wytycznych. Przy podejmowaniu decyzji Inwestor uwzględni wyniki badań materiałów i robót, rozrzuty normalnie występujące przy produkcji i przy badaniach materiałów, doświadczenia z przeszłości, wyniki badań naukowych oraz inne czynniki wpływające na rozważaną kwestię. Polecenia Inwestora będą wykonywane nie później, niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca. Specyfikacja Techniczna nie jest w pełni wyczerpująca, gdyż nie może objąć wszystkich szczegółów projektów i Wykonawca winien to wziąć pod uwagę przy planowaniu budowy, realizując roboty czy kompletując dostawy sprzętu oraz wyposażenia. Wykonawca nie może wykorzystywać błędów lub opuszczeń w Dokumentach przetargowych, a o ich wykryciu winien natychmiast powiadomić Inwestora, który dokona odpowiednich poprawek, uzupełnień lub interpretacji. 2. MATERIAŁY Ogólne wymagania dotyczące materiałów, ich pozyskania i składowania. Materiały muszą być z asortymentu bieżąco produkowanego i odpowiadać normom i przepisom wymienionym w Specyfikacji oraz ich najnowszym wersjom tu nie wymienionym. Materiały i urządzenia, których to dotyczy muszą posiadać wymagane dla nich świadectwa dopuszczenia do obrotu oraz wymagane Ustawą certyfikaty bezpieczeństwa. Na życzenie Inwestora takie świadectwa winny być niezwłocznie przez Wykonawcę przedstawione. Wykonawca zobowiązany jest: dostarczyć materiały zgodnie z wymaganiami Dokumentacji Projektowej i ST powiadomić inwestora o proponowanych źródłach pozyskania materiałów przed rozpoczęciem dostawy uzyskać jego akceptację. 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w specyfikacjach technicznych, programie zapewnienia jakości lub projekcie lub projekcie organizacji robót zaakceptowanym przez Inwestora. W przypadku braku ustaleń w takich dokumentach sprzęt powinien być uzgodniony i zaakceptowany przez Inwestora. Liczba i wydajność sprzętu będzie gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji projektowej, specyfikacjach technicznych w terminie przewidzianym kontraktem. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Wykonawca dostarczy Inwestorowi kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam gdzie jest to wymagane przepisami. Jeśli dokumentacja projektowa lub specyfikacje techniczne przewidują możliwość wariantowego użycia sprzętu przy wykonywanych robotach, Wykonawca powiadomi Inwestora o swoim zamiarze wyboru i uzyska jego akceptację przed użyciem sprzętu. Wybrany sprzęt, po akceptacji Inwestora, nie może być później zmieniany bez jego zgody. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków kontraktu, zostaną przez Inwestora zdyskwalifikowane i niedopuszczone do robót. 4. TRANSPORT. Wszystkie środki transportu używane przez Wykonawcę muszą posiadać odpowiednie zezwolenia oraz aktualne badania techniczne. Wykonawca stosować się będzie do ustawowych obciążeń na oś przy transporcie materiałów / sprzętu na i z terenu robót. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Liczba środków transportu będzie zapewniać prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, specyfikacjach technicznych i wskazaniach Inwestora, w terminie przewidzianym kontraktem. Liczba - 3 -

34 Projekt remontu dachu w budynku mieszkalnym przy ul. A. Maya 14,14a,14b w Rudzie Śląskiej środków transportu będzie zapewniać prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, specyfikacjach technicznych i wskazaniami Inwestora w terminie przewidzianym kontraktem. Środki transportu nie odpowiadające warunkom dopuszczalnych obciążeń na osie mogą być użyte przez Wykonawcę pod warunkiem: Uzyskania odpowiedniej zgody z Wydziału Komunikacji, Przywróceniem do stanu pierwotnego użytkowanych odcinków dróg publicznych na koszt Wykonawcy. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. Wykonawca zobowiązany jest do stosowania takich środków transportu, które pozwolą uniknąć uszkodzeń i odkształceń przewożonych materiałów. Materiały na budowie powinny być przewożone zgodnie z przepisami ruchu drogowego oraz BHP. Rodzaj oraz liczba środków transportu, powinna gwarantować prowadzenie robót zgodnie z zasadami zawartymi w dokumentacji Projektowej, ST i wskazaniami Inwestora, oraz w terminie przewidzianym w kontrakcie. Przewożone materiały powinny być rozmieszczone równomiernie, oraz zabezpieczone przed przemieszczeniem w czasie ruchu pojazdu. 5.WYKONANIE ROBÓT 5.1. Zasady prowadzenia robót- roboty ziemne Wykonawca przedstawi Inwestorowi do akceptacji projekt organizacji i harmonogram robót uwzględniający wszystkie warunki, w jakich będą wykonywane roboty Uwagi szczegółowe. Sprawdzanie zgodności warunków terenowych z projektowanymi. Przed przystąpieniem do wykonania wykopów należy sprawdzić zgodność rzędnych terenu z danymi podanymi w Dokumentacji Projektowej. W tym celu należy wykonać pobieżny kontrolny pomiar sytuacyjno-wysokościowy. Wszelkie odstępstwa w tym zakresie od dokumentacji powinny być wpisane do Dziennika Budowy i potwierdzone przez Inwestora. Natomiast w trakcie realizacji wykopów konieczne jest kontrolowanie warunków gruntowych Zasady prowadzenia robót- roboty rozbiórkowe Przed przystąpieniem do robót należy wykonać wszystkie niezbędne zabezpieczenia, jak oznakowanie i ogrodzenie terenu robót, wykonanie daszków ochronnych, zastaw ochronnych na dachach, zgromadzenie potrzebnych narzędzi i sprzętu oraz wykonanie odpowiednich urządzeń do usuwania z budynku materiałów z rozbiórki. Pracownicy zatrudnieni przy robotach rozbiórkowych powinni być dokładnie zaznajomieni z zakresem prac oraz przeszkoleni w zakresie obowiązujących przepisów bezpieczeństwa i higieny pracy. Roboty należy prowadzić ręcznie przy ewentualnym zastosowaniu lekkich narzędzi pneumatycznych. Nie wolno prowadzić rozbiórek elementów konstrukcyjnych jednocześnie na kilku poziomach. Elementy konstrukcji stalowych należy demontować prze cięcie palnikami acetylenowymi. Gruz nie może być gromadzony na dachu, stropach,schodach itp. Wszystkie przejścia i przejazdy znajdujące się w zasięgu robót należy zabezpieczyć lub wytyczyć drogi, a obejścia i objazdy wyraźnie oznakować. Roboty rozbiórkowe i demontażowe elementów konstrukcyjnych prowadzić należy pod ścisłym nadzorem kierownika budowy, zgodnie z technologią robót przy szczególnym zachowaniu przepisów BHP. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Program zapewnienia jakości Do obowiązków Wykonawcy należy opracowanie i przedstawienie do aprobaty Inwestora programu zapewnienia jakości, w którym przedstawi on zamierzony sposób wykonywania robót, możliwości techniczne, kadrowe i organizacyjne gwarantujące wykonanie robót zgodnie z dokumentacją projektową, specyfikacjami technicznymi oraz poleceniami i ustaleniami przekazywanymi przez Inwestora. Program zapewnienia jakości będzie zawierać: Część ogólną opisującą: Organizację wykonania robót, w tym terminy i sposób prowadzenia robót. Bhp Plan BIOZ Wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne Wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych elementów robót System (sposób i procedurę) proponowanej kontroli i sterowania jakością wykonywanych robót, Wyposażenie w sprzęt i urządzenia do pomiarów i kontroli Sposób oraz formę gromadzenia wyników badań, zapis pomiarów nastaw mechanizmów a także wyciąganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i formę przekazywania tych informacji Inwestorowi. Część szczegółową opisującą dla każdego asortymentu robót: Wykaz maszyn i urządzeń stosowanych na budowie z ich parametrami technicznymi oraz wyposażeniem w mechanizmy do sterowania i urządzenia pomiarowo-kontrolne

35 Projekt remontu dachu w budynku mieszkalnym przy ul. A. Maya 14,14a,14b w Rudzie Śląskiej Rodzaje i ilość środków transportu oraz urządzeń do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw,itp., Sposób zabezpieczenia i ochrony ładunków przed utratą ich właściwości w czasie transportu, Sposób i procedurę pomiarów i badań (rodzaj i częstotliwość, pobieranie próbek, legalizacja i sprawdzanie urządzeń, prób szczelności, itp. ) prowadzonych podczas dostaw materiałów, wbudowywania i wykonywania poszczególnych elementów robót, Sposób postępowania z materiałami i robotami nie odpowiadającymi wymaganiom Zasady kontroli jakości robót Celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć założoną jakość robót. Jednostki miar. Jednostki miar będą określane jedynie w systemie metrycznym (SI) Używane jednostki wykazano poniżej: Czas sekunda 1 s, s minuta 1 min = 60 s godzina 1 h = 60 min = 3600 s doba 1 d = 24 h = s Długość metr 1 m milimetr 1mm = 0,001 m Powierzchnia metr kwadratowy 1 m 2 Objętość metr sześcienny 1 m 3 1 litr 1 l = 0,001 m 3 Masa kilogram 1 kg tona 1 t = 1000 kg Siła niuton 1 N = 1m kg / s 2 kiloniuton 1 kn = 1000 N Naprężenie 1 kn / m 2 1 N / mm 2 Ciśnienie pascal 1 Pa = 1N / m 2 Moc wat 1 W = 1m 2 kg / s 3 kilowat 1 kw = 1000 W Temperatura stopień Celsjusza 1 o C Normy. Podstawowym dokumentem normującym całość zagadnień branży budowlanej w Polsce jest Prawo Budowlane, Ustawa z 7 lipca 1994 r. I jej późniejsze nowelizacje (Dz.U. nr 89 z 1994r, poz. 414 z późniejszymi zmianami) Materiały, instalacje, robocizna i wykonawstwo dotyczące i związane z wykonaniem prac będzie zgodne z najnowszymi wersjami polskich przepisów, o ile szczegółowe Wytyczne nie stanowią inaczej, a ich jakość nie jest niższa niż tam określona. Każdy wyrób budowlany przeznaczony do obrotu i powszechnego stosowania w budownictwie musi być zgodny z jednym z trzech następujących dokumentów odniesienia : Z kryteriami technicznymi- w odniesieniu do wyrobów podlegających certyfikacji na Znak Bezpieczeństwa Z właściwą przedmiotowo Polską Normą wyrobu Z Aprobatą Techniczną w odniesieniu do wyrobu, dla którego nie ustanowiono Polskiej Normy, lub wyrobu, którego właściwości użytkowe (odnoszące się do wymagań podstawowych) różnią się istotnie od właściwości określonych w Polskiej Normie. Zgodność z dokumentem odniesienia jest potwierdzona następującymi procedurami atestacyjnymi: Certyfikacja na Znak Bezpieczeństwa- na wyrób wydawany jest Certyfikat na Znak Bezpieczeństwa; wykaz wyrobów objętych certyfikacją na Znak Bezpieczeństwa (oraz jednostki wydające Certyfikaty) określa Rozporządzenie Rady Ministrów z 9 listopada 1999r w sprawie wykazu wyrobów wyprodukowanych w Polsce, a także wyrobów importowanych do Polski po raz pierwszy, mogących stwarzać zagrożenie albo służących ochronie lub ratowaniu życia i zdrowia lub środowiska, podlegających obowiązkowi na Znak Bezpieczeństwa i oznaczania tym Znakiem oraz Wyrobów podlegających obowiązkowi wystawiania przez producenta deklaracji Zgodności (Dz.U. nr 5 z 2000r, poz. 53 Certyfikacje zgodności na wyrób wydawany jest Certyfikat zgodności z Polską Norma lub Certyfikat Zgodności z Aprobatą Techniczną ; Deklaracja zgodności producenta producent wydaje Deklarację Zgodności z Polską normą lub Deklarację Zgodności z Aprobatą Techniczną ; zasady wydawania i wzór deklaracji zgodności określa Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 31 lipca 1998r. w sprawie systemów zgodności, wzoru Deklaracji Zgodności oraz sposobu znakowania wyrobów budowlanych dopuszczonych do obrotu i powszechnego stosowania w budownictwie (Dz.U. z 1998 nr 113, poz. 728) Z wyrobów przeznaczonych do obrotu i powszechnego stosowania wydzielono wyroby nie mające istotnego wpływu na spełnienie wymagań podstawowych oraz wyroby wytwarzane i stosowane według tradycyjnie uznanej sztuki budowlanej. Wyroby te są dopuszczone do obrotu i powszechnego stosowania w budownictwie na mocy prawa, bez - 5 -

36 Projekt remontu dachu w budynku mieszkalnym przy ul. A. Maya 14,14a,14b w Rudzie Śląskiej konieczności przeprowadzania oceny przydatności, atestacji zgodności oraz ich znakowania. Wykaz tych wyrobów określa Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 24 lipca 1998 r., w sprawie wykazu wyrobów budowlanych nie mających istotnego wpływu na spełnienie wymagań podstawowych oraz wyrobów wytwarzanych według uznanych zasad sztuki budowlanej (Dz. U. Nr 99 z 1998, poz. 637),pozostałe wyroby przeznaczone do obrotu i powszechnego stosowania, podlegają procedurom określonym w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z 5 sierpnia Tam gdzie w Specyfikacji opisano stosowane materiały i surowce to będą one zgodne z podanymi danymi szczegółowymi. Materiały i surowce nie objęte polskimi normami będą reprezentowały najwyższą jakość w swojej klasie. Przepisy przywołane: Prawo Budowlane, ustawa z 7 lipca 1994r. (tekst jedn.: Dz. U. Nr 207 z 2003r. Poz.2016, z późniejszymi zmianami) Rozporządzenie Rady Ministrów z 9 listopada 1999r. W sprawie wykazu wyrobów wyprodukowanych w Polsce, a także wyrobów importowanych do Polski po raz pierwszy, mogących stwarzać zagrożenie albo służących ochronie lub ratowaniu życia, zdrowia lub środowiska, podlegających obowiązkowi certyfikacji na Znak Bezpieczeństwa i oznakowania tym znakiem oraz Wyrobów podlegających obowiązkowi wystawiania przez producenta deklaracji Zgodności (Dz. U. nr 5 z 2000r. Poz.53) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 31 lipca 1998r. w sprawie systemów oceny zgodności, wzoru Deklaracji Zgodności oraz sposobu znakowania wyrobów budowlanych dopuszczonych do obrotu i powszechnego stosowania w budownictwie (Dz. U. z 1998 nr 113, poz. 728) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 5 sierpnia 1998r. w sprawie aprobat i kryteriów technicznych oraz jednostkowego stosowania wyrobów budowlanych (Dz. U. nr 107, poz. 679) Rozporządzenie Ministra Gospodarki z 13 stycznia 2000r. w sprawie trybu wydawania dokumentów dopuszczających do obrotu wyroby mogące stwarzać zagrożenie albo, które służą ochronie lub ratowaniu życia, zdrowia i środowiska wyprodukowane w Polsce lub sprowadzone z krajów z którymi Polska zawarła porozumienie w sprawie uznawania certyfikatu zgodności lub deklaracji zgodności wystawianej przez producenta oraz rodzajów tych dokumentów (dz. U. Nr 5, poz.58 z 2000r.) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 24 lipca 1998r. w sprawie wykazu wyrobów budowlanych nie mających istotnego wpływu na spełnienie wymagań podstawowych oraz wyrobów wytwarzanych i stosowanych według uznanych zasad sztuki budowlanej (Dz. U. z 1998 nr 99, poz. 637) Rozporządzenie Ministra Gospodarki z 10 marca 2000r. w sprawie trybu certyfikacji wyrobów (Dz. U. z 2000 nr 17, poz. 219) Ustawa o systemie zgodności, akredytacji oraz zmianie niektórych ustaw z 28 kwietnia 2000r. (Dz. U. z 2000 nr 43, poz. 489) Ustawa o badaniach i certyfikacji z 3 kwietnia 1993 r. (Dz. U. z 1993 nr 5, poz. 250 z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z 27 sierpnia 2002r. w sprawie szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi, (Dz. U. z 2002r. nr 151, poz. 1256) Odbiór wymiarów. Sprawdzenie wykonanych robót pod względem wymiarów nastąpi wg obowiązujących norm, a w szczególności PN ISO :1994r. Normy przywołane: PN ISO 7737;1994 Tolerancje w budownictwie. Przedstawianie danych dotyczących dokładności wymiarów PN ISO ;1994 Tolerancje w budownictwie. Ogólne zasady ustalania kryteriów odbioru, kontrola zgodności wymiarów PN ISO ;1994 Tolerancje w budownictwie. Kontrola wymiarowa robót budowlanych PN ISO ;1994 Konstrukcje budowlane. Tolerancje w budownictwie. Szeregi wartości PN ISO stosowane do wyznaczania tolerancji Tolerancje w budownictwie. Metody pomiaru budynków i elementów budowlanych. Usytuowanie punktów pomiarowych PN ISO ;1994 Tolerancje w budownictwie. Metody pomiaru budynków i elementów budowlanych. Metody i przyrządy Warunki eksploatacyjne. Wszelkie obiekty, instalacje i wyposażenie, instrumenty i materiały będą zdolne do funkcjonowania w sposób określony w warunkach atmosferycznych i eksploatacyjnych, jakie mogą występować na miejscu budowy. Wykonawca może zakładać, że warunki te będą się mieścić w następujących granicach: Temperatura -30 do +35 o C Wilgotność 0 do 95% Ciśnienie atmosferyczne 850 do 1200 mbar. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając personel, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek, badań materiałów i przeprowadzania prób szczelności oraz robót. Przed zatwierdzeniem systemu kontroli Inwestor może zażądać od Wykonawcy przeprowadzenia badań w celu zademonstrowania, że poziom ich wykonania jest zadowalający
