SPECYFIKACJA TECHNICZNA DO ZAPYTANIA OFERTOWEGO NA:

Transkrypt

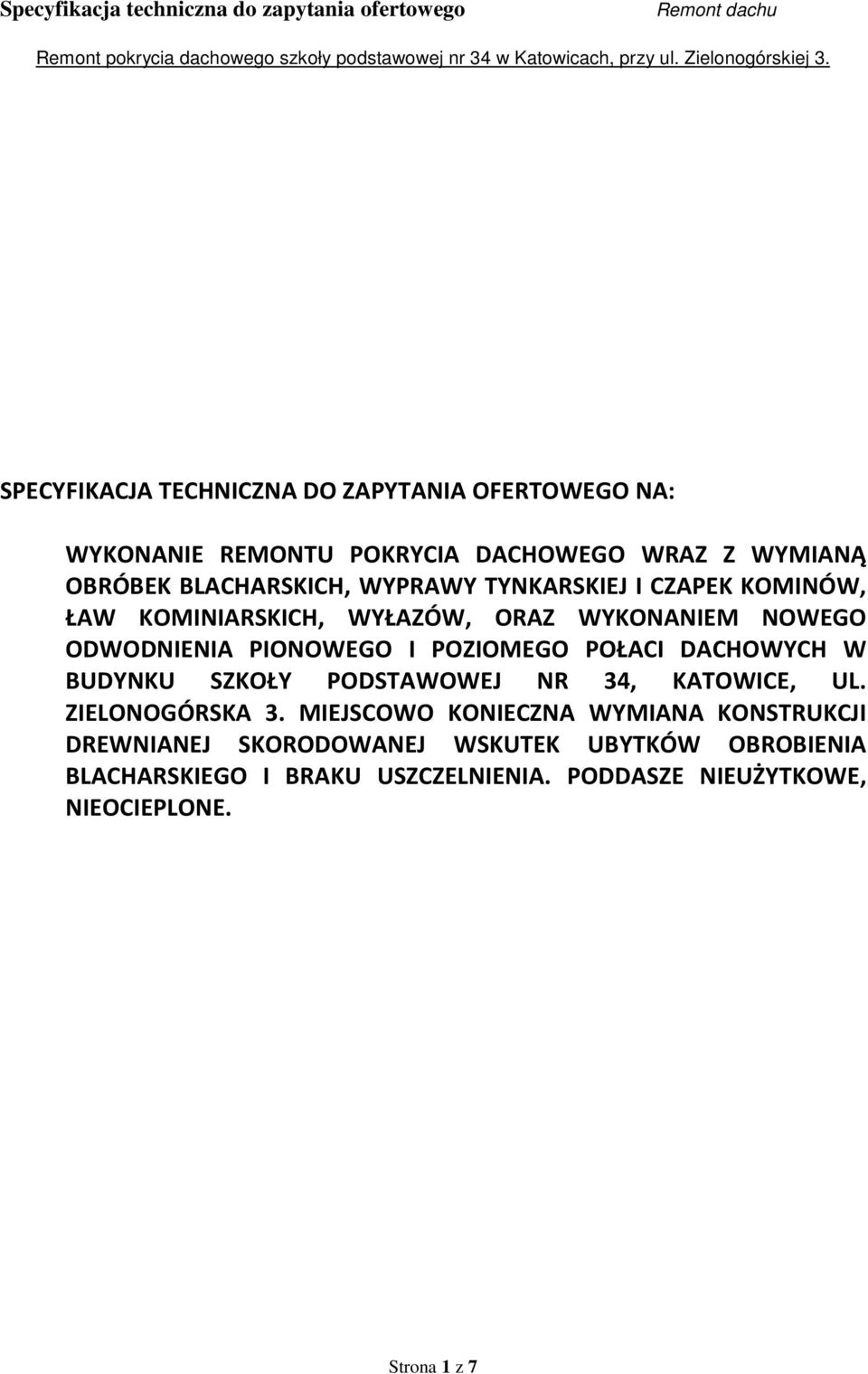

1 SPECYFIKACJA TECHNICZNA DO ZAPYTANIA OFERTOWEGO NA: WYKONANIE REMONTU POKRYCIA DACHOWEGO WRAZ Z WYMIANĄ OBRÓBEK BLACHARSKICH, WYPRAWY TYNKARSKIEJ I CZAPEK KOMINÓW, ŁAW KOMINIARSKICH, WYŁAZÓW, ORAZ WYKONANIEM NOWEGO ODWODNIENIA PIONOWEGO I POZIOMEGO POŁACI DACHOWYCH W BUDYNKU SZKOŁY PODSTAWOWEJ NR 34, KATOWICE, UL. ZIELONOGÓRSKA 3. MIEJSCOWO KONIECZNA WYMIANA KONSTRUKCJI DREWNIANEJ SKORODOWANEJ WSKUTEK UBYTKÓW OBROBIENIA BLACHARSKIEGO I BRAKU USZCZELNIENIA. PODDASZE NIEUŻYTKOWE, NIEOCIEPLONE. Strona 1 z 7

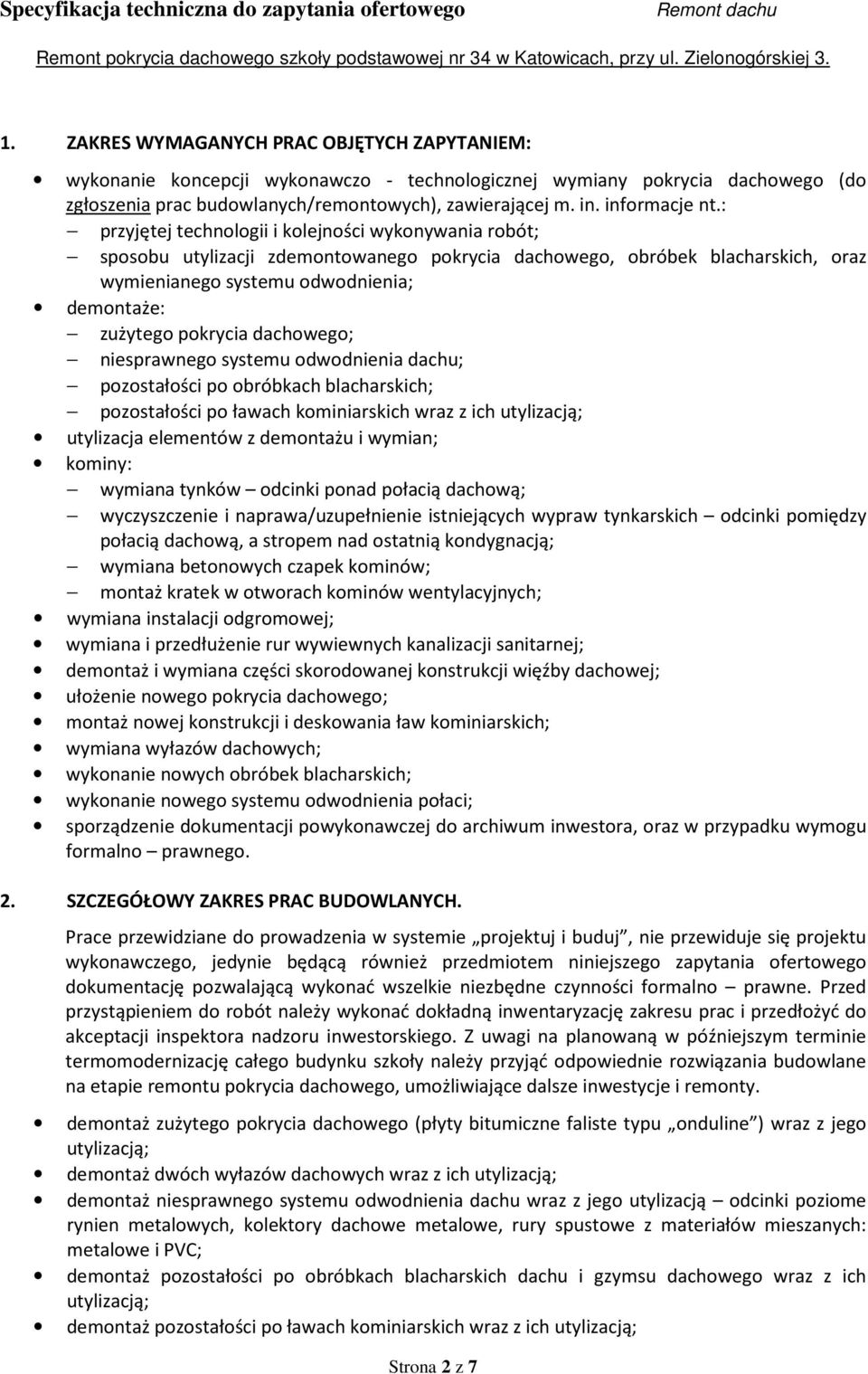

2 1. ZAKRES WYMAGANYCH PRAC OBJĘTYCH ZAPYTANIEM: wykonanie koncepcji wykonawczo - technologicznej wymiany pokrycia dachowego (do zgłoszenia prac budowlanych/remontowych), zawierającej m. in. informacje nt.: przyjętej technologii i kolejności wykonywania robót; sposobu utylizacji zdemontowanego pokrycia dachowego, obróbek blacharskich, oraz wymienianego systemu odwodnienia; demontaże: zużytego pokrycia dachowego; niesprawnego systemu odwodnienia dachu; pozostałości po obróbkach blacharskich; pozostałości po ławach kominiarskich wraz z ich utylizacją; utylizacja elementów z demontażu i wymian; kominy: wymiana tynków odcinki ponad połacią dachową; wyczyszczenie i naprawa/uzupełnienie istniejących wypraw tynkarskich odcinki pomiędzy połacią dachową, a stropem nad ostatnią kondygnacją; wymiana betonowych czapek kominów; montaż kratek w otworach kominów wentylacyjnych; wymiana instalacji odgromowej; wymiana i przedłużenie rur wywiewnych kanalizacji sanitarnej; demontaż i wymiana części skorodowanej konstrukcji więźby dachowej; ułożenie nowego pokrycia dachowego; montaż nowej konstrukcji i deskowania ław kominiarskich; wymiana wyłazów dachowych; wykonanie nowych obróbek blacharskich; wykonanie nowego systemu odwodnienia połaci; sporządzenie dokumentacji powykonawczej do archiwum inwestora, oraz w przypadku wymogu formalno prawnego. 2. SZCZEGÓŁOWY ZAKRES PRAC BUDOWLANYCH. Prace przewidziane do prowadzenia w systemie projektuj i buduj, nie przewiduje się projektu wykonawczego, jedynie będącą również przedmiotem niniejszego zapytania ofertowego dokumentację pozwalającą wykonać wszelkie niezbędne czynności formalno prawne. Przed przystąpieniem do robót należy wykonać dokładną inwentaryzację zakresu prac i przedłożyć do akceptacji inspektora nadzoru inwestorskiego. Z uwagi na planowaną w późniejszym terminie termomodernizację całego budynku szkoły należy przyjąć odpowiednie rozwiązania budowlane na etapie remontu pokrycia dachowego, umożliwiające dalsze inwestycje i remonty. demontaż zużytego pokrycia dachowego (płyty bitumiczne faliste typu onduline ) wraz z jego utylizacją; demontaż dwóch wyłazów dachowych wraz z ich utylizacją; demontaż niesprawnego systemu odwodnienia dachu wraz z jego utylizacją odcinki poziome rynien metalowych, kolektory dachowe metalowe, rury spustowe z materiałów mieszanych: metalowe i PVC; demontaż pozostałości po obróbkach blacharskich dachu i gzymsu dachowego wraz z ich utylizacją; demontaż pozostałości po ławach kominiarskich wraz z ich utylizacją; Strona 2 z 7

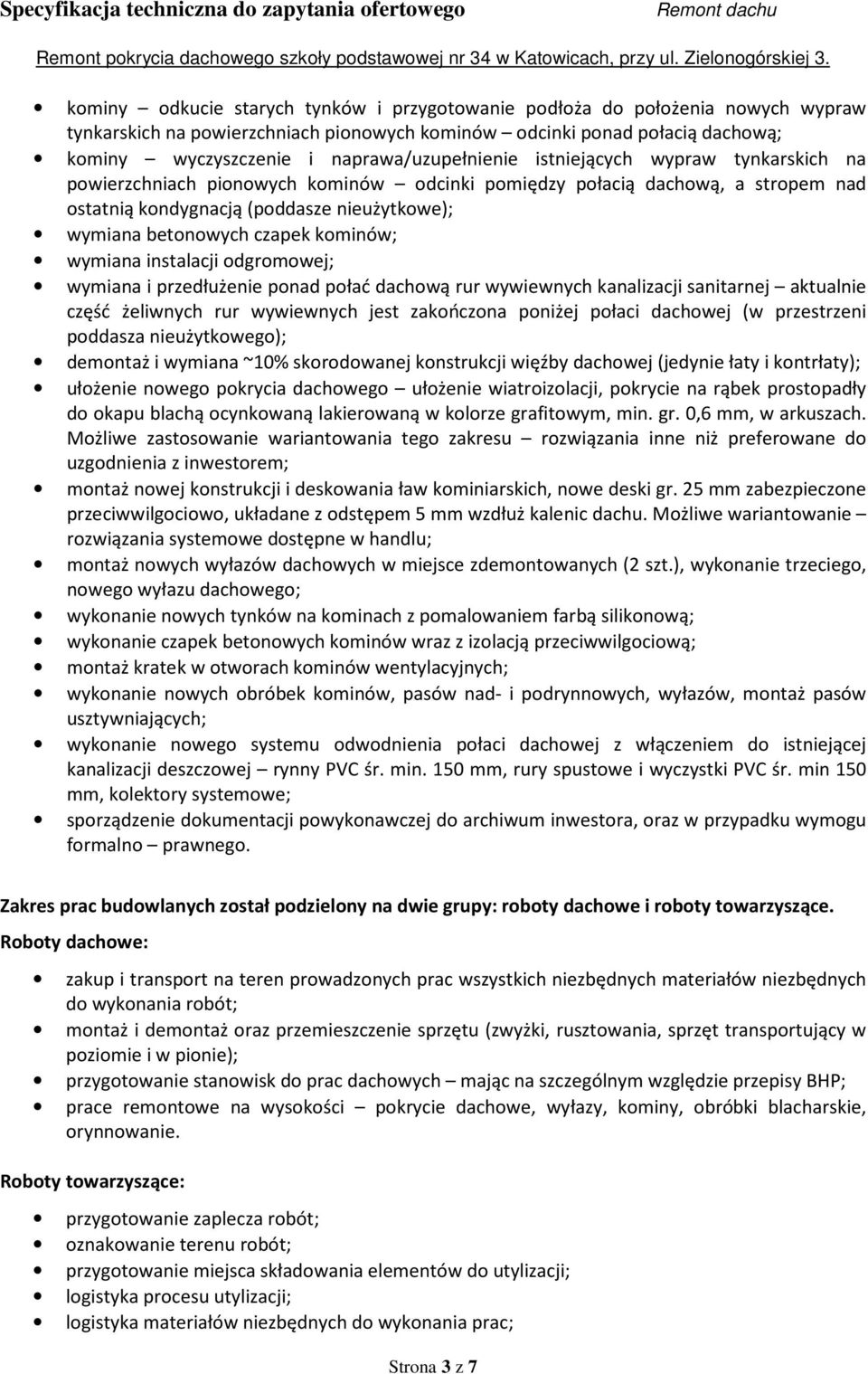

3 kominy odkucie starych tynków i przygotowanie podłoża do położenia nowych wypraw tynkarskich na powierzchniach pionowych kominów odcinki ponad połacią dachową; kominy wyczyszczenie i naprawa/uzupełnienie istniejących wypraw tynkarskich na powierzchniach pionowych kominów odcinki pomiędzy połacią dachową, a stropem nad ostatnią kondygnacją (poddasze nieużytkowe); wymiana betonowych czapek kominów; wymiana instalacji odgromowej; wymiana i przedłużenie ponad połać dachową rur wywiewnych kanalizacji sanitarnej aktualnie część żeliwnych rur wywiewnych jest zakończona poniżej połaci dachowej (w przestrzeni poddasza nieużytkowego); demontaż i wymiana ~10% skorodowanej konstrukcji więźby dachowej (jedynie łaty i kontrłaty); ułożenie nowego pokrycia dachowego ułożenie wiatroizolacji, pokrycie na rąbek prostopadły do okapu blachą ocynkowaną lakierowaną w kolorze grafitowym, min. gr. 0,6 mm, w arkuszach. Możliwe zastosowanie wariantowania tego zakresu rozwiązania inne niż preferowane do uzgodnienia z inwestorem; montaż nowej konstrukcji i deskowania ław kominiarskich, nowe deski gr. 25 mm zabezpieczone przeciwwilgociowo, układane z odstępem 5 mm wzdłuż kalenic dachu. Możliwe wariantowanie rozwiązania systemowe dostępne w handlu; montaż nowych wyłazów dachowych w miejsce zdemontowanych (2 szt.), wykonanie trzeciego, nowego wyłazu dachowego; wykonanie nowych tynków na kominach z pomalowaniem farbą silikonową; wykonanie czapek betonowych kominów wraz z izolacją przeciwwilgociową; montaż kratek w otworach kominów wentylacyjnych; wykonanie nowych obróbek kominów, pasów nad- i podrynnowych, wyłazów, montaż pasów usztywniających; wykonanie nowego systemu odwodnienia połaci dachowej z włączeniem do istniejącej kanalizacji deszczowej rynny PVC śr. min. 150 mm, rury spustowe i wyczystki PVC śr. min 150 mm, kolektory systemowe; sporządzenie dokumentacji powykonawczej do archiwum inwestora, oraz w przypadku wymogu formalno prawnego. Zakres prac budowlanych został podzielony na dwie grupy: roboty dachowe i roboty towarzyszące. Roboty dachowe: zakup i transport na teren prowadzonych prac wszystkich niezbędnych materiałów niezbędnych do wykonania robót; montaż i demontaż oraz przemieszczenie sprzętu (zwyżki, rusztowania, sprzęt transportujący w poziomie i w pionie); przygotowanie stanowisk do prac dachowych mając na szczególnym względzie przepisy BHP; prace remontowe na wysokości pokrycie dachowe, wyłazy, kominy, obróbki blacharskie, orynnowanie. Roboty towarzyszące: przygotowanie zaplecza robót; oznakowanie terenu robót; przygotowanie miejsca składowania elementów do utylizacji; logistyka procesu utylizacji; logistyka materiałów niezbędnych do wykonania prac; Strona 3 z 7

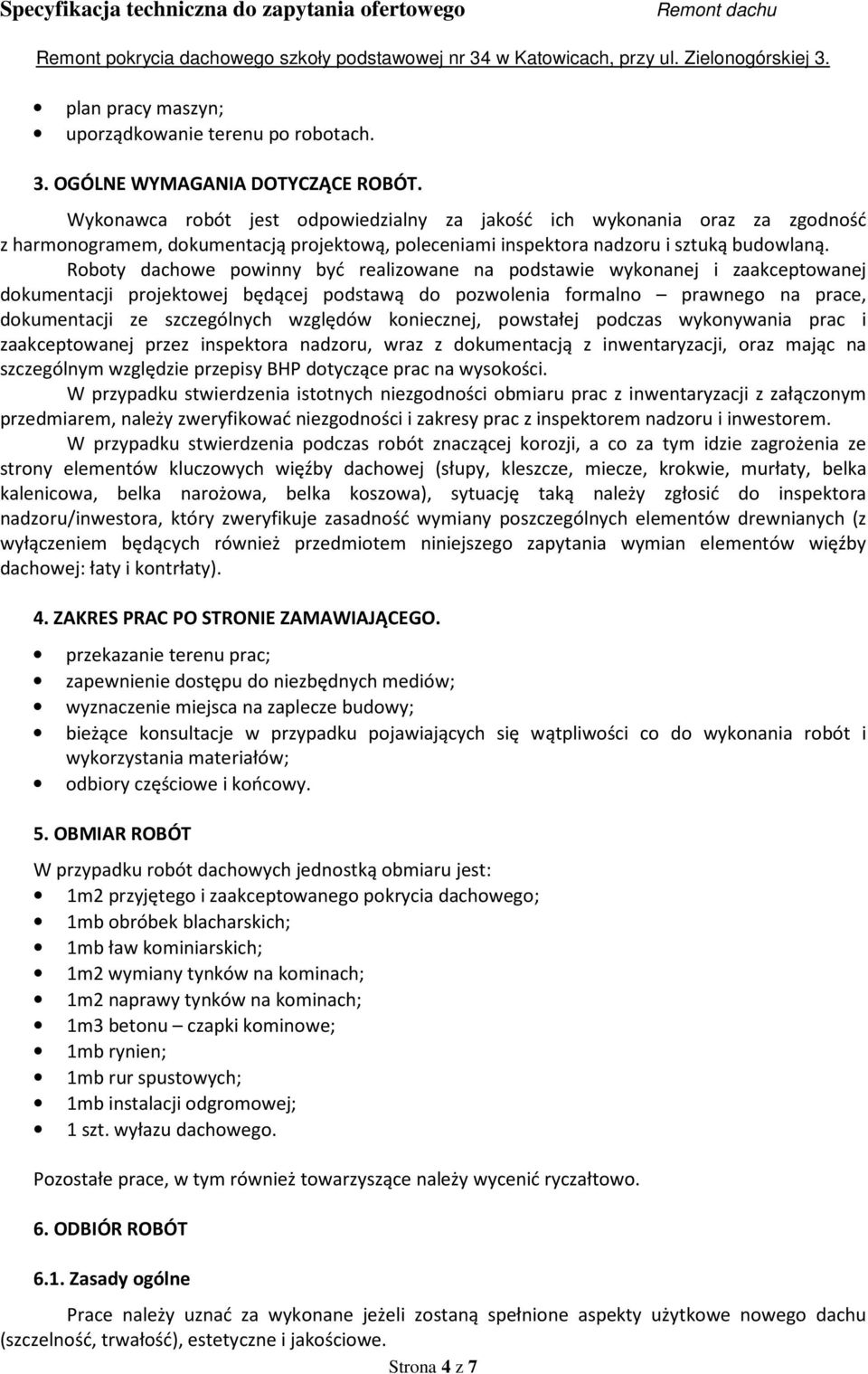

4 plan pracy maszyn; uporządkowanie terenu po robotach. 3. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z harmonogramem, dokumentacją projektową, poleceniami inspektora nadzoru i sztuką budowlaną. Roboty dachowe powinny być realizowane na podstawie wykonanej i zaakceptowanej dokumentacji projektowej będącej podstawą do pozwolenia formalno prawnego na prace, dokumentacji ze szczególnych względów koniecznej, powstałej podczas wykonywania prac i zaakceptowanej przez inspektora nadzoru, wraz z dokumentacją z inwentaryzacji, oraz mając na szczególnym względzie przepisy BHP dotyczące prac na wysokości. W przypadku stwierdzenia istotnych niezgodności obmiaru prac z inwentaryzacji z załączonym przedmiarem, należy zweryfikować niezgodności i zakresy prac z inspektorem nadzoru i inwestorem. W przypadku stwierdzenia podczas robót znaczącej korozji, a co za tym idzie zagrożenia ze strony elementów kluczowych więźby dachowej (słupy, kleszcze, miecze, krokwie, murłaty, belka kalenicowa, belka narożowa, belka koszowa), sytuację taką należy zgłosić do inspektora nadzoru/inwestora, który zweryfikuje zasadność wymiany poszczególnych elementów drewnianych (z wyłączeniem będących również przedmiotem niniejszego zapytania wymian elementów więźby dachowej: łaty i kontrłaty). 4. ZAKRES PRAC PO STRONIE ZAMAWIAJĄCEGO. przekazanie terenu prac; zapewnienie dostępu do niezbędnych mediów; wyznaczenie miejsca na zaplecze budowy; bieżące konsultacje w przypadku pojawiających się wątpliwości co do wykonania robót i wykorzystania materiałów; odbiory częściowe i końcowy. 5. OBMIAR ROBÓT W przypadku robót dachowych jednostką obmiaru jest: 1m2 przyjętego i zaakceptowanego pokrycia dachowego; 1mb obróbek blacharskich; 1mb ław kominiarskich; 1m2 wymiany tynków na kominach; 1m2 naprawy tynków na kominach; 1m3 betonu czapki kominowe; 1mb rynien; 1mb rur spustowych; 1mb instalacji odgromowej; 1 szt. wyłazu dachowego. Pozostałe prace, w tym również towarzyszące należy wycenić ryczałtowo. 6. ODBIÓR ROBÓT 6.1. Zasady ogólne Prace należy uznać za wykonane jeżeli zostaną spełnione aspekty użytkowe nowego dachu (szczelność, trwałość), estetyczne i jakościowe. Strona 4 z 7

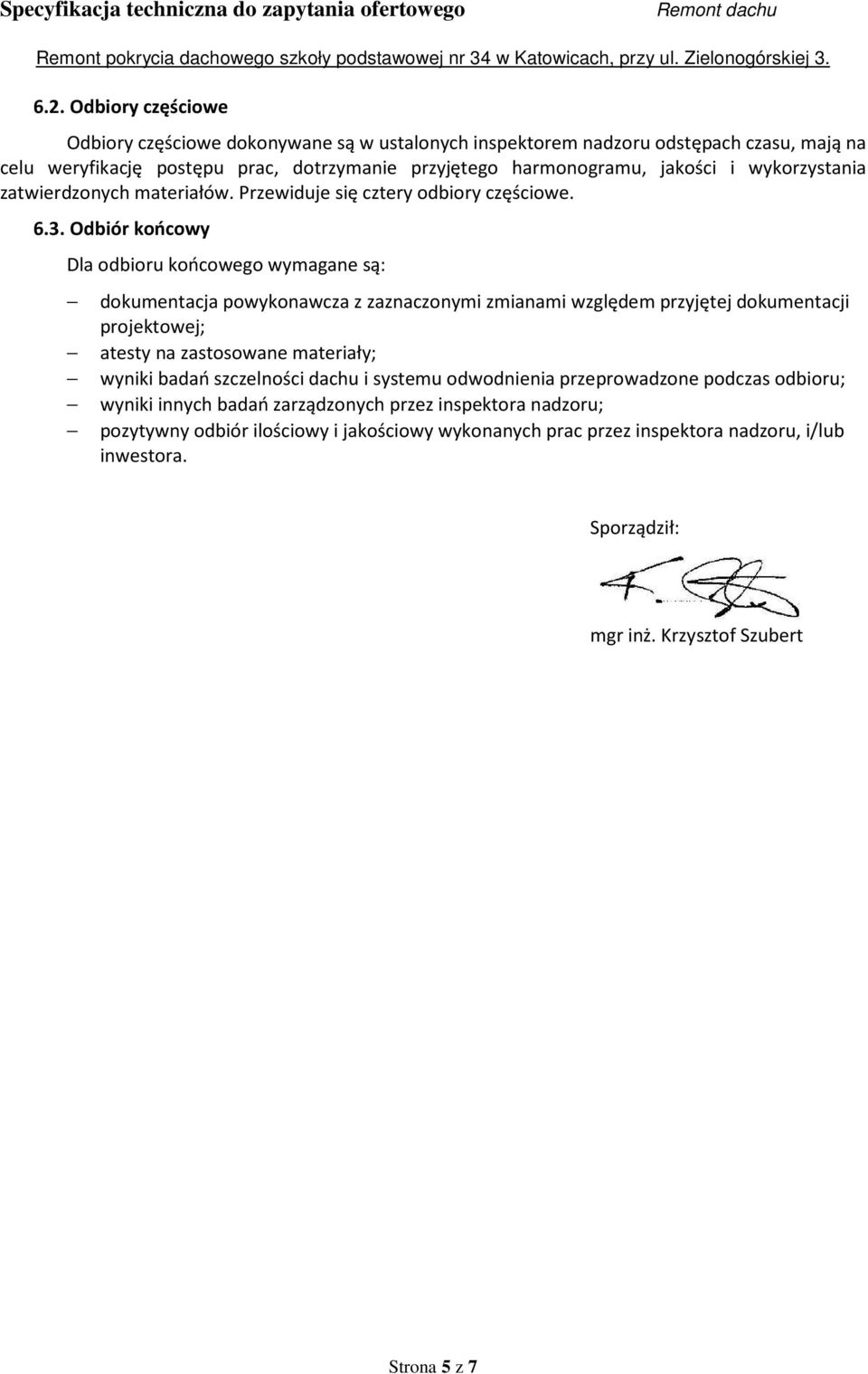

5 6.2. Odbiory częściowe Odbiory częściowe dokonywane są w ustalonych inspektorem nadzoru odstępach czasu, mają na celu weryfikację postępu prac, dotrzymanie przyjętego harmonogramu, jakości i wykorzystania zatwierdzonych materiałów. Przewiduje się cztery odbiory częściowe Odbiór końcowy Dla odbioru końcowego wymagane są: dokumentacja powykonawcza z zaznaczonymi zmianami względem przyjętej dokumentacji projektowej; atesty na zastosowane materiały; wyniki badań szczelności dachu i systemu odwodnienia przeprowadzone podczas odbioru; wyniki innych badań zarządzonych przez inspektora nadzoru; pozytywny odbiór ilościowy i jakościowy wykonanych prac przez inspektora nadzoru, i/lub inwestora. Sporządził: mgr inż. Krzysztof Szubert Strona 5 z 7

6 Załącznik nr 1 Zestawienie prac l.p. Wyszczególnienie jednostka przedmiar 1 wymiana pokrycia dachowego m2 1265,50 2 obróbki blacharskie kalenica mb 70,50 3 obróbki blacharskie naroża mb 66,50 4 obróbki blacharskie krawędź koszowa mb 16,40 5 obróbki blacharskie pas usztywniający mb 205,00 6 obróbki blacharskie pas nadrynnowy mb 205,00 7 obróbki blacharskie pas podrynnowy mb 205,00 8 obróbki blacharskie przejścia kominów mb 93,00 9 wymiana ław kominiarskich mb 60,00 10 kominy wymiana tynków m2 112,00 11 kominy naprawa tynków m2 325,00 12 kominy wymiana czapek kominowych m3 2,40 13 system odwodnienia dachu - rynny mb 205,00 14 system odwodnienia dachu rury spustowe mb 120,00 15 wymiana instalacji odgromowej mb 500,00 16 osadzenie nowych wyłazów dachowych szt. 3,00 16 zakup i transport materiałów ryczałt 17 praca sprzętu ryczałt 16 przygotowanie stanowisk pracy ryczałt cena jednostkowa [kpln] suma [kpln] Strona 6 z 7

7 Prace towarzyszące przygotowanie zaplecza robót, oznakowanie terenu robót, przygotowanie miejsca składowania elementów do utylizacji, logistyka procesu utylizacji, logistyka materiałów niezbędnych do wykonania prac, wykonanie planu pracy maszyn Razem ryczałt Strona 7 z 7
