PROJEKT BUDOWLANO-WYKONAWCZY ARCHITEKTONICZNO-BUDOWLANA
|
|
- Seweryna Kaczor
- 6 lat temu
- Przeglądów:
Transkrypt
1 Jednostka projektowa: CADO Pracownia Projektowa ul. Młyńska 74/1, Bielsko-Biała tel cado.biuro@op.pl Egzemplarz: 4 Faza: PROJEKT BUDOWLANO-WYKONAWCZY Branża: ARCHITEKTONICZNO-BUDOWLANA Nazwa obiektu: Lokalizacja: Inwestor: Adres inwestora: Budowa instalacji p.poż. do zewn. gaszenia pożarów wraz ze zbiornikiem podziemnym o poj. 200m3 Międzybrodzie Bialskie, ul. Brodek Działka nr 1462/65, Gmina Czernichów Czernichów k. Żywca ul. Żywiecka 2 Zespół projektowy: Imię i nazwisko: Branża: Nr uprawnień: Podpis: Projektant: mgr inż. arch. Grzegorz Kaczmarczyk Architektura 25/96 B-B Sprawdzający: mgr inż. arch. Tomasz Köhler Architektura 14/07/SLOKK Projektant: mgr inż. Dariusz Kos Konstrukcja SLK/0876/POOK/05 Sprawdzający: mgr inż. arch. Szymon Duda Konstrukcja SLK/3988/POOK/11 Prawa autorskie zastrzeżone. Powielanie, kopiowanie, udostępnianie bez zgody autora zabronione. Data: Lipiec 2013r
2 Spis zawartości opracowania I OPIS TECHNICZNY 1. Projekt zagospodarowania terenu Przedmiot inwestycji Istniejący stan zagospodarowania terenu i przewidywane zmiany Projektowane zagospodarowanie terenu, w tym urządzenia budowlane związane z obiektami budowlanymi, układ komunikacyjny, sieci uzbrojenia terenu z przeciwpożarowym zaopatrzeniem wodnym, ukształtowanie terenu i zieleni w zakresie niezbędnym do uzupełnienia części rysunkowej projektu zagospodarowania działki lub terenu Zestawienie powierzchni poszczególnych części zagospodarowania działki budowlanej, powierzchnia zabudowy projektowanych obiektów budowlanych, powierzchnia dróg, parkingów, placów i chodników, powierzchnia zieleni oraz innych części terenu niezbędnych do sprawdzenia zgodności z ustaleniami MPZP Dane informujące, czy działka lub teren, na którym projektowany jest obiekt budowlany, są wpisane do rejestru zabytków oraz czy podlegają ochronie na podstawie ustaleń MPZP Dane określające wpływ eksploatacji górniczej na teren zamierzenia budowlanego, znajdującego się w granicach terenu górniczego Informacja i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi Inne konieczne dane wynikające ze specyfiki, charakteru i stopnia skomplikowania obiektu budowlanego lub robót budowlanych Projekt architektoniczno - budowlany Przeznaczenie i program użytkowy obiektu, dane techniczne Forma architektoniczna i funkcja obiektu budowlanego, sposób jego dostosowania do krajobrazu i otaczającej zabudowy oraz sposób spełnienia wymagań, o których mowa w art.5 ust.1 Prawa Budowlanego Forma obiektu Funkcja obiektu Sposób dostosowania obiektu do krajobrazu i otaczającej zabudowy Sposób spełnienia wymagań, o których mowa w art.5 ust.1 Prawa Budowlanego Zastosowane rozwiązania materiałowe, i instalacyjne Montaż i prace wykończeniowe Konstrukcja obiektu budowlanego Układ konstrukcyjny obiektu budowlanego Zastosowane schematy statyczne Założenia przyjęte do obliczeń konstrukcji Rozwiązania konstrukcyjno-materiałowe podstawowych elementów konstrukcji obiektu Kategoria geotechniczna obiektu budowlanego Warunki i sposób posadowienia Zabezpieczenia przed wpływami eksploatacji górniczej
3 2.4. Sposób zapewnienia warunków niezbędnych do korzystania z obiektu przez osoby niepełnosprawne, w szczególności poruszające się na wózkach inwalidzkich Podstawowe dane technologiczne oraz współzależności urządzeń i wyposażenia związanego z przeznaczeniem obiektu i jego rozwiązaniami budowlanymi; Rozwiązania budowlane i techniczno-instalacyjne, nawiązujące do warunków terenu występujących wzdłuż jego trasy, oraz rozwiązania techniczno-budowlane w miejscach charakterystycznych lub o szczególnym znaczeniu dla funkcjonowania obiektu albo istotne ze względów bezpieczeństwa, z uwzględnieniem wymaganych stref ochronnych Rozwiązania zasadniczych elementów wyposażenia budowlanoinstalacyjnego, zapewniające użytkowanie obiektu budowlanego zgodnie z przeznaczeniem, instalacje i urządzenia budowlane Rozwiązania i sposób funkcjonowania zasadniczych urządzeń instalacji technicznych, w tym przemysłowych Charakterystyka energetyczna obiektu budowlanego, z wyjątkiem obiektów wymienionych w art. 20 ust. 3 pkt 2, określającą w zależności od potrzeb: Dane techniczne obiektu budowlanego charakteryzujące wpływ obiektu budowlanego na środowisko i jego wykorzystywanie oraz na zdrowie ludzi i obiekty sąsiednie Warunki ochrony przeciwpożarowej Uwagi : Dokumentacja techniczno-ruchowa typowego zbiornika p.poż o pojemności 200 m Plan BIOZ Uprawnienia, zaświadczenia o przynależności do izby samorządy zawodowego Oświadczenie projektanta i sprawdzającego
4 II Część rysunkowa Rys. 1 Projekt zagospodarowania terenu 1:500 Rys. 2 Zbiornik 200m3 1:100 4
5 OPIS TECHNICZNY 1. Projekt zagospodarowania terenu 1.1. Przedmiot inwestycji. Przedmiotem niniejszego opracowania jest opracowanie projektu budowlano-wykonawczego budowy instalacji p.poż. do zewnętrznego gaszenia pożarów wraz ze zbiornikiem podziemnym prefabrykowanym typowym o pojemności 200 m3, dla ochrony nowej siedziby Urzędu Gminy Czernichów. Zbiornik i instalacja zlokalizowane będą na działce 1462/65 przy ul. Żywieckiej w Międzybrodziu Bialskim Istniejący stan zagospodarowania terenu i przewidywane zmiany. Teren opracowania zlokalizowany jest przy ul. Żywieckiej w Międzybrodziu Bialskim, Gmina Czernichów, Powiat Żywiec w Województwie Śląskim. Działka 1462/65 znajduje się w dyspozycji Inwestora. Teren istniejący zagospodarowany jako rekreacyjny teren zielony z trawnikiem i alejkami pieszo jezdnymi. Teren graniczy od strony południowej i północnej z terenem zabudowanym budynkami usługowymi, od wschodniej z drogą wojewódzką (ul. Żywiecka), od strony zachodniej z terenem zielonym i potokiem. Teren jest uzbrojony: po stronie wschodniej terenu opracowania przebiegają sieci napowietrzne i kable energetyczne i telekomunikacyjne, od strony zachodniej zlokalizowana jest sieć wodociągowa i gazowa, po wschodniej stronie planowana jest budowa kanalizacji sanitarnej. Budowa zbiornika wymaga wycięcia drzew i krzewów kolidujących z projektowanym obiektem. Teren łagodnie opada w kierunku północno-wschodnim 0,5% Projektowane zagospodarowanie terenu, w tym urządzenia budowlane związane z obiektami budowlanymi, układ komunikacyjny, sieci uzbrojenia terenu z przeciwpożarowym zaopatrzeniem wodnym, ukształtowanie terenu i zieleni w zakresie niezbędnym do uzupełnienia części rysunkowej projektu zagospodarowania działki lub terenu. Przewiduje się wykonanie prefabrykowanego typowego, podziemnego zbiornika p.poż. o pojemności 200 m3 do zewnętrznego gaszenia pożarów, zabezpieczającego budynek nowej siedziby Urzędu Gminy Czernichów i innych budynków Międzybrodzia Bialskiego, przyłącza wodociągowego i sieci p.poz. w skład której wchodzą przewody ssawne i króćce ssawne. Nie przewiduje się zmian w zagospodarowaniu terenu, po wykonaniu prac budowlanych teren zostanie doprowadzony do stanu pierwotnego zostaną odtworzone ciągi piesze i pieszo jezdne oraz teren zielony. Budowa zbiornika wymaga wycięcia drzew i krzewów kolidujących z projektowanym obiektem Zestawienie powierzchni poszczególnych części zagospodarowania działki budowlanej, powierzchnia zabudowy projektowanych obiektów budowlanych, powierzchnia dróg, parkingów, placów i chodników, powierzchnia zieleni oraz innych części terenu niezbędnych do sprawdzenia zgodności z ustaleniami MPZP. Zestawienie powierzchni zagospodarowania terenu powierzchnia zabudowy projektowana powierzchnia placów, dojść tarasów powierzchnia dróg powierzchnia biologicznie czynna - zbiornik podziemny - 84 m2 - bez zmian - bez zmian - bez zmian Zestawienie powierzchni działek ujętej w zakres całości opracowania: działka 1462/65 (teren objęty opracowaniem m2 Łącznie m2 5
6 1.5. Dane informujące, czy działka lub teren, na którym projektowany jest obiekt budowlany, są wpisane do rejestru zabytków oraz czy podlegają ochronie na podstawie ustaleń MPZP. Teren objęty opracowaniem znajduje się w jednostce plany zagospodarowania przestrzennego oznaczonej symbolem: - UC i DW-G. Podstawowym przeznaczeniem terenu są usługi centro twórcze i droga wojewódzka, zapisy planu dopuszczają budowę infrastruktury. Zapisy planu zostały zmienione i dostosowane do budowy nowej siedziby Urzędu Gminy. Brak wpisu do rejestru zabytków. Obiekt nie znajduje się na terenie objętym ochroną konserwatorską Dane określające wpływ eksploatacji górniczej na teren zamierzenia budowlanego, znajdującego się w granicach terenu górniczego Informacja i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi. Nie przewiduje się niekorzystnego oddziaływania na środowisko Inne konieczne dane wynikające ze specyfiki, charakteru i stopnia skomplikowania obiektu budowlanego lub robót budowlanych. Całość prac budowlanych związanych z realizacją inwestycji nie wymaga użytkowania sąsiednich działek. 6
7 2. Projekt architektoniczno - budowlany 2.1. Przeznaczenie i program użytkowy obiektu, dane techniczne. Przewiduje się wykonanie instalacji p.poż. dla ochrony nowej siedziby Urzędu Gminy Czernichów, zlokalizowanej przy ul. Brodek w Międzybrodziu Bialskim. Instalacja obejmuje budowę przyłącza wodociągowego, instalacje prefabrykowanego zbiornika podziemnego o pojemności 200 m3 i wykonanie instalacji p.poż. obejmującej rury i króćce ssawne. Zbiornik przeciwpożarowy zapewnia dostęp do wody gaśniczej w przypadku wystąpienia pożaru w pobliżu zbiornika, w zakresie chronionych obiektów. Dane techniczne zbiornika - zestawienie powierzchni: Długość zbiornika: 14,00 m Szerokość zbiornika: 6,00 m Wysokość wewnętrzna zbiornika: 3,25 m Wysokość całkowita z pokrywą: 3,55 m Poziom wody w zbiorniku: 2,70 m Pojemność użytkowa: 200 m Forma architektoniczna i funkcja obiektu budowlanego, sposób jego dostosowania do krajobrazu i otaczającej zabudowy oraz sposób spełnienia wymagań, o których mowa w art.5 ust.1 Prawa Budowlanego Forma obiektu Zbiornik podziemny prefabrykowany. Po zabudowaniu teren zostanie przywrócony do stanu pierwotnego Funkcja obiektu Zbiornik przeciwpożarowy zapewnia dostęp do wody gaśniczej w przypadku wystąpienia pożaru w pobliżu zbiornika, w zakresie chronionych obiektów Sposób dostosowania obiektu do krajobrazu i otaczającej zabudowy Sposób spełnienia wymagań, o których mowa w art.5 ust.1 Prawa Budowlanego. Art Obiekt budowlany wraz ze związanymi z nim urządzeniami budowlanymi należy, biorąc pod uwagę przewidywany okres użytkowania, projektować i budować w sposób określony w przepisach, w tym techniczno-budowlanych, oraz zgodnie z zasadami wiedzy technicznej, zapewniając: 1) spełnienie wymagań podstawowych dotyczących: a) bezpieczeństwa konstrukcji, b) bezpieczeństwa pożarowego,. c) bezpieczeństwa użytkowania, d) odpowiednich warunków higienicznych i zdrowotnych oraz ochrony środowiska, e) ochrony przed hałasem i drganiami, f) oszczędności energii i odpowiedniej izolacyjności cieplnej przegród; 2) warunki użytkowe zgodne z przeznaczeniem obiektu, w szczególności w zakresie: a) zaopatrzenia w wodę i energię elektryczną oraz, odpowiednio do potrzeb, w energię cieplną i paliwa, przy założeniu efektywnego wykorzystania tych czynników, b) usuwania ścieków, wody opadowej i odpadów; 3) możliwość utrzymania właściwego stanu technicznego; 7
8 4) niezbędne warunki do korzystania z obiektów użyteczności publicznej i mieszkaniowego budownictwa wielorodzinnego przez osoby niepełnosprawne, w szczególności poruszające się na wózkach inwalidzkich; 5) warunki bezpieczeństwa i higieny pracy; 6) ochronę ludności, zgodnie z wymaganiami obrony cywilnej; 7) ochronę obiektów wpisanych do rejestru zabytków oraz obiektów objętych ochroną konserwatorską; 8) odpowiednie usytuowanie na działce budowlanej; 9) poszanowanie, występujących w obszarze obiektu, uzasadnionych interesów osób trzecich, w tym zapewnienie dostępu do drogi publicznej; 10) warunki bezpieczeństwa i ochrony zdrowia osób przebywających na terenie budowy Zastosowane rozwiązania materiałowe, i instalacyjne. Zbiornik przeciwpożarowy wykonany jako zbiornik prefabrykowany z żelbetowych elementów z betonu klasy C 45/55 wodoszczelnego, klasa ekspozycji XC4/XA1, według DIN , DIN 4281, PN EN 206. Klasa betonu 2 sprawdzona wg DIN , ograniczenia powstawania rys zgodnie ze statyką typową < 0,25 m. Elementy zbiornika są produkowane w zakładzie prefabrykacji producenta i dostarczane na budowę przy pomocy samochodów niskopodwoziowych. Zbiornik składa się z elementów dolnych tzn. 2 elementów wieńczących wysokości zewnętrznej 3,25 m, stanowiących początek i koniec zbiornika, 3 elementów środkowych tzw. u-profilu o szerokości 3,0 m, wysokości zewnętrznej 3,25 m oraz 5 sztuk odpowiednich płyt pokrywowych. Grubość ścian i dna zbiornika 200 mm, grubość pokrywy 300 mm. Poszczególne elementy zbiornika są wyposażone kotwy stalowe oraz specjalne gniazda montażowe z markami stalowymi wszystkie stalowe elementy połączeń są zabezpieczone przed korozją. Wytrzymałość konstrukcji zapewniają połączenia śrubowe, za pomocą których są łączone poszczególne elementy zbiornika. Szczelne połączenia poszczególnych elementów zbiornika uzyskuje się dzięki elastomerowej uszczelce oraz dodatkowo w niektórych miejscach za pomocą specjalistycznych mas uszczelniających. Szczególnie ważne jest zastosowanie odpowiednich śrub oraz uszczelek. Sposób przygotowania podłoża, montażu, wykończenia zbiornika wykonać zgodnie z wytycznymi dostawcy i obowiązującymi przepisami. Konstrukcja zbiornika musi umożliwiać urządzenie na zbiorniku parkingu w późniejszym terminie. Doprowadzenie wody do zbiornika nastąpi z istniejącej nitki wodociągowej Dn 32 mm. Na doprowadzenie wody zastosowano rury PEDz 40 SDR 17 na PN 10 bar. Długość przyłącza wynosi : ~3,5 m. Włączenia dokonać przez zabudowanie na istniejącym wodociągu trójnika PEDz 40/40 mm. Za trójnikiem zamontować zasuwę odcinającą z miękkim uszczelnieniem z żywicy POM Dn 32 mm z króćcem do zgrzewania nr kat obudowa teleskopowa nr kat. 9500E2 oraz skrzynka uliczna nr kat Od zbiornika poprowadzić dwa przewody ssawne do nasad 110 z gwintem wewn.4 1/2 wg PN-91/M Na przewodach ssawnych zainstalować w części zbiornikowej zawory zwrotne Dn 32 umożliwiające spust wody w okresie zimowym. Na odcinku pionowym oraz poziomym ssawnym zastosowano rurę nierdzewną Dn 110 mm umocowaną do konstrukcji stalowej wychodzącej z bloku betonowego podporowego. Wszystkie połączenia kołnierzowe w gruncie zabezpieczyć folią termokurczliwą. Poziome odcinki rur ssawnych (nad terenem) umocnić konstrukcją z ceowników 65 osadzonych w fundamentach betonowych, zabezpieczonych przed korozją farbą ftalową podkładową i nawierzchniową. Końce rur ssawnych zatopione w zbiorniku wyposażyć w kosze ssawne z zaworami stopowymi Dn 100 mm. W celu zabezpieczenia zbiornika przed przemarzaniem należy ją obsypać ziemią i obsiać trawą. Przejścia przez ściany studzienki wykonać jako szczelne. 8
9 Przewody ssawne muszą być szczelne minimum na 0,07 MPa podciśnienia. Dopuszczalny spadek wielkości podciśnienia w ciągu 1 minuty nie powinien przekroczyć 0,01 MPa. Przy stanowisku czerpania wody ustawić tablicę informacyjną wg PN-65/M W projekcie zastosowano przykładowo rozwiązania typowe firmy Mall. Dostawca wraz ze zbiornikiem dostarczy dokumentację techniczno ruchową wraz z dokumentacją techniczną zawierającą miedzy innymi obliczenia statyczne. obliczenia statyczne zbiornika. Zastosowane rozwiązania muszą zagwarantować szczelnośc zbiornika Montaż i prace wykończeniowe Wykop pod zbiornik należy sprawdzić pod względem wymiarów, a także odpowiednio zniwelować i wypoziomować. Przy przeciętnych warunkach gruntowych, podłoże pod zbiornik należy zagęścić poprzez wykonanie warstwy nośnej co najmniej 30 cm. Warstwę nośną wykonać jako warstwę 25 cm pospółki oraz warstwę górną 5 cm grysu lub piasku 0,4 mm. Opisany współczynnik Proctora powinien osiągać 1,0 dla obliczeń statycznych zgodnie z załączonym rysunkiem. W przypadku innych warunków gruntowych, podłoże pod zbiornik należy zaprojektować indywidualnie z uwzględnieniem 5 cm warstwy górnej grysu lub piasku 0,4 mm. Wykonanie wykopu powinno opowiadać obowiązującym przepisom. Wykop na czas montażu musi być odwodniony. Montaż zbiornika w wykopie odbywa się przy pomocy dźwigu samojezdnego nie mniejszego niż 160 ton. Poszczególne elementy zbiornika są montowane w wykopie bezpośrednio z samochodów niskopodwoziowych lub z miejsca wcześniejszego rozładunku. Poszczególne elementy zbiornika po dostarczeniu do wykopu, są ze sobą łączone przy pomocy systemu specjalistycznych śrub. Na styku ścian łączonych elementów, znajduje się elastomerowa uszczelka zapewniająca szczelność zbiornika. W analogiczny sposób odbywa się montaż płyt pokrywowych. Montaż zbiornika nie może odbywać się gdy w wykopie znajduje się woda gruntowa lub deszczowa. Montaż jest wykonywany przez dostawcę zbiornika. Poziome połączenia płyt pokrywowych w celu dodatkowego zabezpieczenia przed dostępem wody gruntowej należy dodatkowo zabezpieczyć specjalną masą uszczelniającą. W celu zabezpieczenia przed korozją śrub łączących gniazda montażowe, znajdujące się wewnątrz zbiornika muszą one zostać zaślepione specjalnymi kostkami betonowymi i wodoszczelną zaprawą. W celu możliwości dokonania rewizji zbiornika, przewidziano wykonanie 2 otworów włazowych D 1000/600 mm z zabezpieczeniem wraz z nadbudowami. Zbiornik jest wyposażony w: 2 króćce ssawne ze stali nierdzewnej dla wozu strażackiego wyprowadzony ponad powierzchnię terenu do wskazanych w projekcie miejsc, 2 rury wentylacyjne DN 100 ze stali nierdzewnej, tabliczkę informacyjną, 2 drabinki włazowe ze stali nierdzewnej oraz odpowiednie otwory wlotowe. Sposób przygotowania podłoża, montażu, wykończenia zbiornika wykonać zgodnie z wytycznymi dostawcy i obowiązującymi przepisami. 9
10 2.3. Konstrukcja obiektu budowlanego Układ konstrukcyjny obiektu budowlanego Projektuje się wykonanie prefabrykowanego podziemnego prostopadłościennego zbiornika żelbetowego o wymiarach zewnętrznych: 6,00x14,00x3,55m (szer. x dł. x wys.) Zastosowane schematy statyczne Do obliczeń przyjęto następujący schemat statyczny zbiornika: płyta fundamentowa (denna) oparta na sprężystym podłożu, ściany utwierdzone w płycie fundamentowej i płyta pokrywy zbiornika oparta przegubowo na ścianach Założenia przyjęte do obliczeń konstrukcji Normy budowlane: PN-82/B Obciążenia budowli. Zasady ustalania wartości. PN-82/B Obciążenia budowli. Obciążenia stałe. PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe. PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. Materiały konstrukcyjne: Beton konstrukcyjny: B55 (C45/55) (mrozoodporność F50) Stal zbrojeniowa: zbrojenie główne A-IIIN (RB500W), strzemiona A-I (St3SY-b) Otulenie zbrojenia: 40mm Stalowe elementy wyposażenia zbiornika: stal nierdzewna 0H18N9 Obciążenia poszczególnych elementów zbiornika: Płyta górna pokrywy zbiornika: Dla płyty górnej przyjęto obciążenie od nacisku pojazdów i obciążenie naziomem o grubości 0,85m. Analizie poddano obciążenie od nacisku kół jako obciążenie równomiernie rozłożone (zastępcze). Założono pojazd typu SLW 30 (pojazd średni) wg normy DIN. Dla tego typu pojazdu obciążenie zastępcze od nacisku kół, zgodnie z w/w normą wynosi w poziomie terenu 16,70kN/m2. Płyty boczne: Założono, że wszystkie płyty boczne obciążone są parciem gruntu o rozkładzie liniowym wraz z głębokością. Dodatkowo przekazywane z płyty górnej pokrywowej. Na etapie próby szczelności obciążenie parciem wody. Płyta boczna zamykająca: Założono obciążenie parciem gruntu o rozkładzie liniowym wraz z głębokością. Ponieważ ściana zamykająca wykonywana jest w drugim etapie, to dodatkowo zakłada się obciążenie montażowe przy podnoszeniu prefabrykatu pionowo do góry z pionowo podwieszoną ścianą. Na etapie próby szczelności obciążenie parciem wody. Płyta denna: Płyta denna stanowi podporę konstrukcji, obciążona na krawędziach od płyt bocznych. Na etapie próby szczelności obciążenie parciem wody Rozwiązania konstrukcyjno-materiałowe podstawowych elementów konstrukcji obiektu Zbiornik żelbetowy prefabrykowany prostopadłościenny o wymiarach zewnętrznych: 6,00x14,00x3,55m (szer. x dł. x wys.). Grubości poszczególnych elementów zbiornika: płyta denna gr.20,0cm ściany boczne gr.20,0cm płyta górna pokrywy gr.30,0cm. Zbiornik składa się z elementów prefabrykowanych, tj.: 2 elementów wieńczących wysokości zewnętrznej 3,25m, stanowiących początek i koniec zbiornika 10
11 3 elementów środkowych tzw. u-profilu o szerokości 3,0m, wysokości zewnętrznej 3,25m 5 sztuk płyt pokrywowych. Poszczególne elementy zbiornika zostaną połączone ze sobą za pomocą stalowych kotew śrubowych, osadzanych w gniazdach montażowych prefabrykatów. Gniazda, po wykonaniu montażu, zostaną zaślepione specjalnymi kostkami betonowymi i wodoszczelną zaprawą. Połączenia ścian zostaną uszczelnione elastomerowymi uszczelkami. Poziome połączenia płyt pokrywowych zostaną dodatkowo zabezpieczone specjalną masą uszczelniającą (zgodnie z technologią danego producenta). Na wierzchu zbiornika należy wykonać 2 otwory włazowe 1000/600mm wraz z nadbudowami. W płycie dennej wykonać rząpie o wymiarach 0,50x0,50m i głębokości 0,30m. Elementy zbiornika należy wykonać w zakładzie prefabrykacji. Dostawca zbiornika dostarczy dokumentację techniczną zawierającą obliczenia statyczne wraz z wymiarowaniem poszczególnych elementów zbiornika. Wszystkie elementy żelbetowe zbiornika należy wykonać z betonu klasy B55 (C45/55) F50 i zazbroić obustronnie siatkami z prętów ze stali AIIIN. Otulenie prętów zbrojenia 4,0cm Kategoria geotechniczna obiektu budowlanego Zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 25 kwietnia 2012r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych ustalone zostały proste warunki gruntowe a obiekt zaliczono do drugiej kategorii geotechnicznej Warunki i sposób posadowienia Warunki gruntowo-wodne określono na podstawie Opinii geotechnicznej wykonanej dla potrzeb posadowienia budynku nowej siedziby Urzędu Gminy Czernichów w Międzybrodziu Bialskim, opracowanej w czerwcu 2012r przez firmę Geosond z siedzibą w Ustroniu, przy ulicy Katowickiej 11 zbiornik p.poż. zostanie zlokalizowany w odległości około 110m od terenu objętego zakresem opracowania niniejszej Opinii geotechnicznej. Według Opinii geotechnicznej: Podłoże posiada budowę geologiczna prostą Do głębokości rozpoznania (wykonano otwory o głębokości 5,0m p.p.t.), podłoże rodzime jest jednowarstwowe, zbudowane z gruntów akumulacji rzecznej, gruboziarnistych i kamienistych żwirów z otoczakami Podłoże jest nośne i małościśliwe W granicach działki inwestycyjnej nie zaobserwowano występowania powierzchniowych zjawisk geodynamicznych. Projektuje się posadowienie bezpośrednie zbiornika w gruncie rodzimym w warstwie II żwiry z otoczakami akumulacji rzecznej w stanie średniozagęszczonym Id=0,40 na poziomie o rzędnej +329,82m n.p.m. Zbiornik należy posadowić na 30,00cm warstwie podbudowy zagęszczonej do osiągnięcia wskaźnika zagęszczenia Is 1,00 wg Proctora. Warstwę dolną podbudowy o grubości 25,0cm wykonać z pospółki a warstwę górną z piasku 0-4mm. Materiał zasypowy Zasypanie zbiornika zaleca się wykonać z gruntów mineralnych, rodzimych, niespoistych. Zasypkę wykonywać warstwami 0,2-0,3m. Wskaźnik zagęszczenia zasypki Is 0,95 wg Proctora. 11

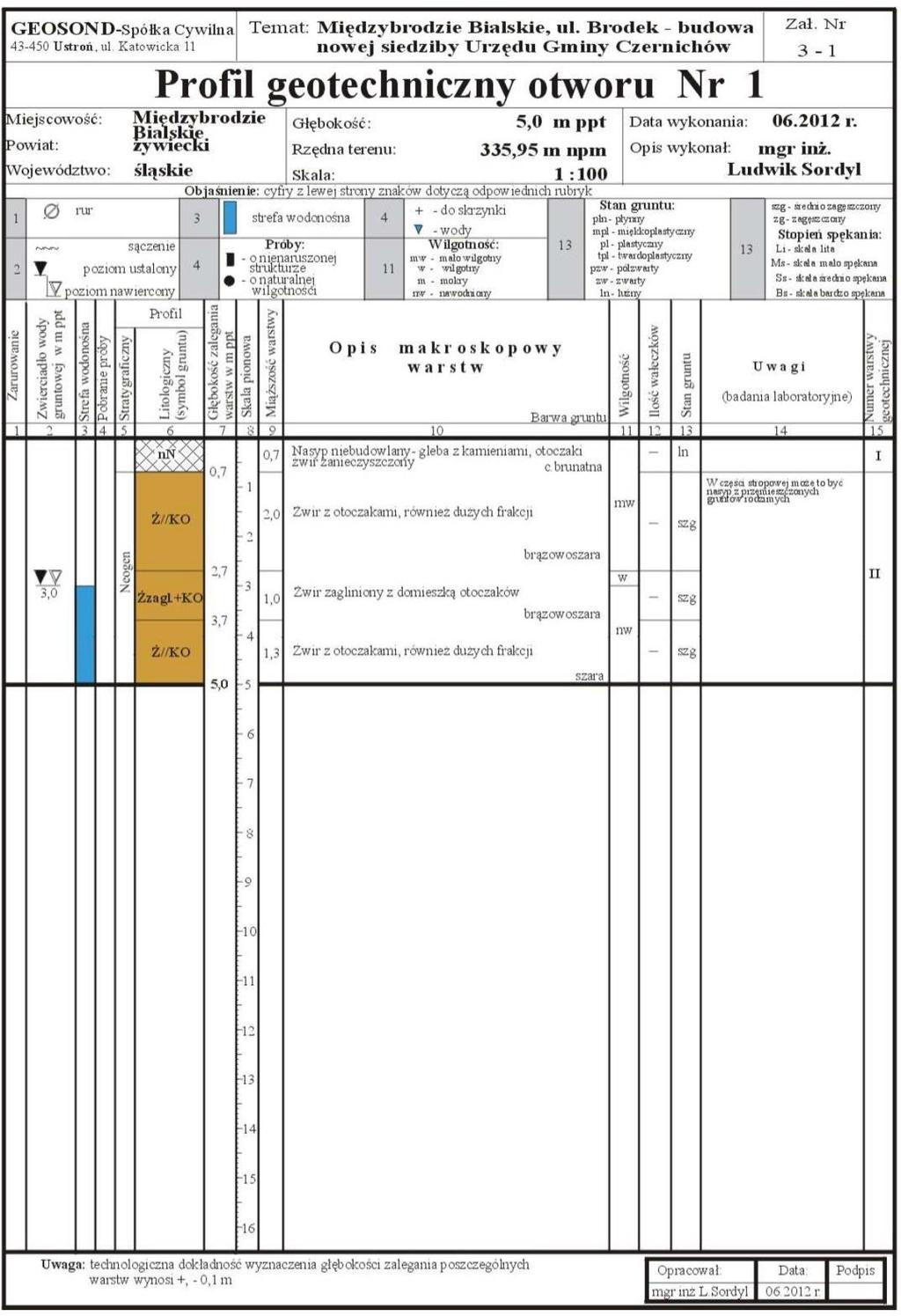

12 Rys.1 Karta otworu nr 1 (załącznik nr 3-1 do Opinii geotechnicznej): 12
13 Rys.2 Wartości parametrów geotechnicznych (załącznik nr 6 do Opinii geotechnicznej): 13
14 Wykonanie wykopu Pod zbiornik należy wykonać wykop szerokoprzestrzenny o nachyleniu skarp 1:1 i głębokości 4,68m (dolna krawędź wykopu oddalona 0,5m od proj. zbiornika). Wykonanie wykopów o mniejszym nachyleniu (bardziej bezpiecznym) nie jest możliwe z uwagi na lokalizację zbiornika w bezpośrednim sąsiedztwie istniejącej zabudowy. Obliczony współczynnik stateczności skarp wykopu F=1,21 (w obrębie klina odłamu brak możliwości obciążenia naziomu ruchem pojazdów). Lokalizację dźwigu obok wykopu dla montażu zbiornika należy poprzedzić analizą stateczności skarpy z odpowiednio obciążonym naziomem. gdzie; p1 obc. naziomu p2 obc. od bud. istn. Podczas prowadzenia wykopu należy na bieżąco monitorować stan techniczny budynków sąsiednich, usytuowanych w zasięgu oddziaływania wykopu. Przed rozpoczęciem robót należy wykonać inwentaryzację istniejących uszkodzeń (rys, spękań, odkształceń) występujących w elementach konstrukcji nośnej sąsiednich budynków i elementach wypełniających oraz dokonać oceny stanu tynków i elementów dekoracyjnych. Ponadto w trakcie wykonywania robót należy wykonywać pomiary kontrolne przemieszczeń konstrukcji budynków sąsiednich, usytuowanych w zasięgu oddziaływania wykopu. Pomiary prowadzić do chwili zakończenia budowy zbiornika. Za prowadzenie pomiarów odpowiedzialny jest kierownik budowy, a za ich analizę inspektor nadzoru inwestorskiego. Wykop należy zabezpieczać barierami ochronnymi o wysokości 1,1 m, ustawionymi w odległości nie mniejszej niż 1 m od krawędzi wykopu. Wykop podczas montażu zbiornika musi być suchy. Obniżenie zwierciadła wody gruntowej należy przeprowadzić w taki sposób, aby nie została naruszona struktura gruntu w podłożu wykonywanej konstrukcji, a także w podłożu sąsiednich budynków, i aby na skutek wytworzonej depresji nie wystąpiły nadmierne osiadania podłoża istniejących w sąsiedztwie budowli. System odwodnienia powinien zapewnić, zgodnie z opracowanym przez Wykonawcę projektem obniżenia zwierciadła wody gruntowej, stały odpływ określonej ilości wody, całkowite wydalenie wody usuwanej z wykopu poza obszar wykopów oraz niezawodność odwodnienia. 14
15 Obliczenia wyporu zbiornika Zgodnie z powołaną opinią geotechniczną poziom wód gruntowych na obszarze inwestycji może ulegać znacznym wahaniom, wynikającym ze zmienności warunków atmosferycznych oraz stanu wód w pobliskim potoku Ponikiew. Poziom spodu dna zbiornika (+330,12m n.p.m.) odpowiada uśrednionemu poziomowi dna potoku na długości zbiornika. Dla obliczeń wyporu zbiornika, zgodnie z operatem wodnoprawnym opracowanym dla lokalizacji kładki pieszej na potoku Ponikiew w 2007r. (kładka zlokalizowana w odległości ok.25,0m od zbiornika), przyjęto poziom wody gruntowej w wykopie odpowiadający poziomowi wody w korycie potoku tj. 1,07m powyżej dna. Element Objętość betonu Ciężar Dno 14,00mx6,00mx0,2m=16,80m 3 16,80m 3 x25kn/m 3 =420,00kN Ściany (14,00mx2+5,60mx2)x3,05mx0,20=23,91m 3 23,91m 3 x25kn/m 3 =597,75kN Płyta górna 14,00mx6,00mx0,3m=25,20m3 25,20m3x25kN/m 3 =630,00kN Ciężar zbiornika: G z 420,00 597,75 630, , 75kN Sprawdzenie warunku dla zbiornika nieobsypanego zanurzonego w wodzie gruntowej na wysokość 1,07m. Objętość zbiornika zanurzona w gruncie nawodnionym: V zw 14,00x6,00x1,07 89,88m 1647,75 1,25 89, ,83 1,25 - warunek spełniony Zabezpieczenia przed wpływami eksploatacji górniczej Sposób zapewnienia warunków niezbędnych do korzystania z obiektu przez osoby niepełnosprawne, w szczególności poruszające się na wózkach inwalidzkich Podstawowe dane technologiczne oraz współzależności urządzeń i wyposażenia związanego z przeznaczeniem obiektu i jego rozwiązaniami budowlanymi; 2.6. Rozwiązania budowlane i techniczno-instalacyjne, nawiązujące do warunków terenu występujących wzdłuż jego trasy, oraz rozwiązania techniczno-budowlane w miejscach charakterystycznych lub o szczególnym znaczeniu dla funkcjonowania obiektu albo istotne ze względów bezpieczeństwa, z uwzględnieniem wymaganych stref ochronnych Rozwiązania zasadniczych elementów wyposażenia budowlano- instalacyjnego, zapewniające użytkowanie obiektu budowlanego zgodnie z przeznaczeniem, instalacje i urządzenia budowlane Doprowadzenie wody do zbiornika nastąpi z istniejącej nitki wodociągowej Dn 32 mm. Na doprowadzenie wody zastosowano rury PEDz 40 SDR 17 na PN 10 bar. Długość przyłącza wynosi : ~3,5 m. Włączenia dokonać przez zabudowanie na istniejącym wodociągu trójnika PEDz 40/40 mm. Za trójnikiem zamontować zasuwę odcinającą z miękkim uszczelnieniem z żywicy POM Dn 32 mm z króćcem do zgrzewania nr kat obudowa teleskopowa nr kat. 9500E2 oraz skrzynka uliczna nr kat
16 Od zbiornika poprowadzić dwa przewody ssawne do nasad 110 z gwintem wewn.4 1/2 wg PN-91/M Na przewodach ssawnych zainstalować w części zbiornikowej zawory zwrotne Dn 32 umożliwiające spust wody w okresie zimowym. Na odcinku pionowym oraz poziomym ssawnym zastosowano rurę nierdzewną Dn 110 mm umocowaną do konstrukcji stalowej wychodzącej z bloku betonowego podporowego. Wszystkie połączenia kołnierzowe w gruncie zabezpieczyć folią termokurczliwą. Poziome odcinki rur ssawnych (nad terenem) umocnić konstrukcją z ceowników 65 osadzonych w fundamentach betonowych, zabezpieczonych przed korozją farbą ftalową podkładową i nawierzchniową. Końce rur ssawnych zatopione w zbiorniku wyposażyć w kosze ssawne z zaworami stopowymi Dn 100 mm. W celu wykonania konserwacji zbiornika przewiduje się możliwość wypompowania wody urządzeniami przenośnymi do systemu kanalizacji deszczowej gminnej pod stałym nadzorem. Konserwacji należy dokonać w czasie 24h i niezwłocznie napełnić zbiornik Rozwiązania i sposób funkcjonowania zasadniczych urządzeń instalacji technicznych, w tym przemysłowych 2.9. Charakterystyka energetyczna obiektu budowlanego, z wyjątkiem obiektów wymienionych w art. 20 ust. 3 pkt 2, określającą w zależności od potrzeb: Dane techniczne obiektu budowlanego charakteryzujące wpływ obiektu budowlanego na środowisko i jego wykorzystywanie oraz na zdrowie obiekty sąsiednie ludzi i a) zapotrzebowania w wodę realizowane z sieci miejskiej z uwagi na instalację p.poż. 4 hydranty przyjęto 1 l/s. - konieczność zapewnienia napełnienia 1/2 zbiornika w czasie 48h. b) emisji zanieczyszczeń gazowych, w tym zapachów, pyłowych i płynnych, z podaniem ich rodzaju, ilości i zasięgu rozprzestrzeniania się, c) rodzaju i ilości wytwarzanych odpadów, d) emisji hałasu oraz wibracji, a także promieniowania, w szczególności jonizującego, pola elektromagnetycznego i innych zakłóceń, z podaniem odpowiednich parametrów tych czynników i zasięgu ich rozprzestrzeniania się, e) wpływu obiektu budowlanego na istniejący drzewostan, powierzchnię ziemi, w tym glebę, wody powierzchniowe i podziemne, oraz wykazać, że przyjęte w projekcie architektonicznobudowlanym rozwiązania przestrzenne, funkcjonalne i techniczne ograniczają lub eliminują wpływ obiektu budowlanego na środowisko przyrodnicze, zdrowie ludzi i inne obiekty budowlane, zgodnie z odrębnymi przepisami Warunki ochrony przeciwpożarowej Uwagi : - wszelkie stosowane przy budowie materiały muszą posiadać stosowne atesty i certyfikaty dopuszczające do stosowania w budownictwie. 3. Dokumentacja techniczno-ruchowa typowego zbiornika p.poż o pojemności 200 m3 4. Plan BIOZ 5. Uprawnienia, zaświadczenia o przynależności do izby samorządy zawodowego 6. Oświadczenie projektanta i sprawdzającego 16
17 PROJEKTANT: mgr inż. Dariusz Kos upr. nr SLK/0876/POOK/05 SPRAWDZAJĄCY: mgr inż. Szymon Duda upr. nr SLK/3988/POOK/11 17
