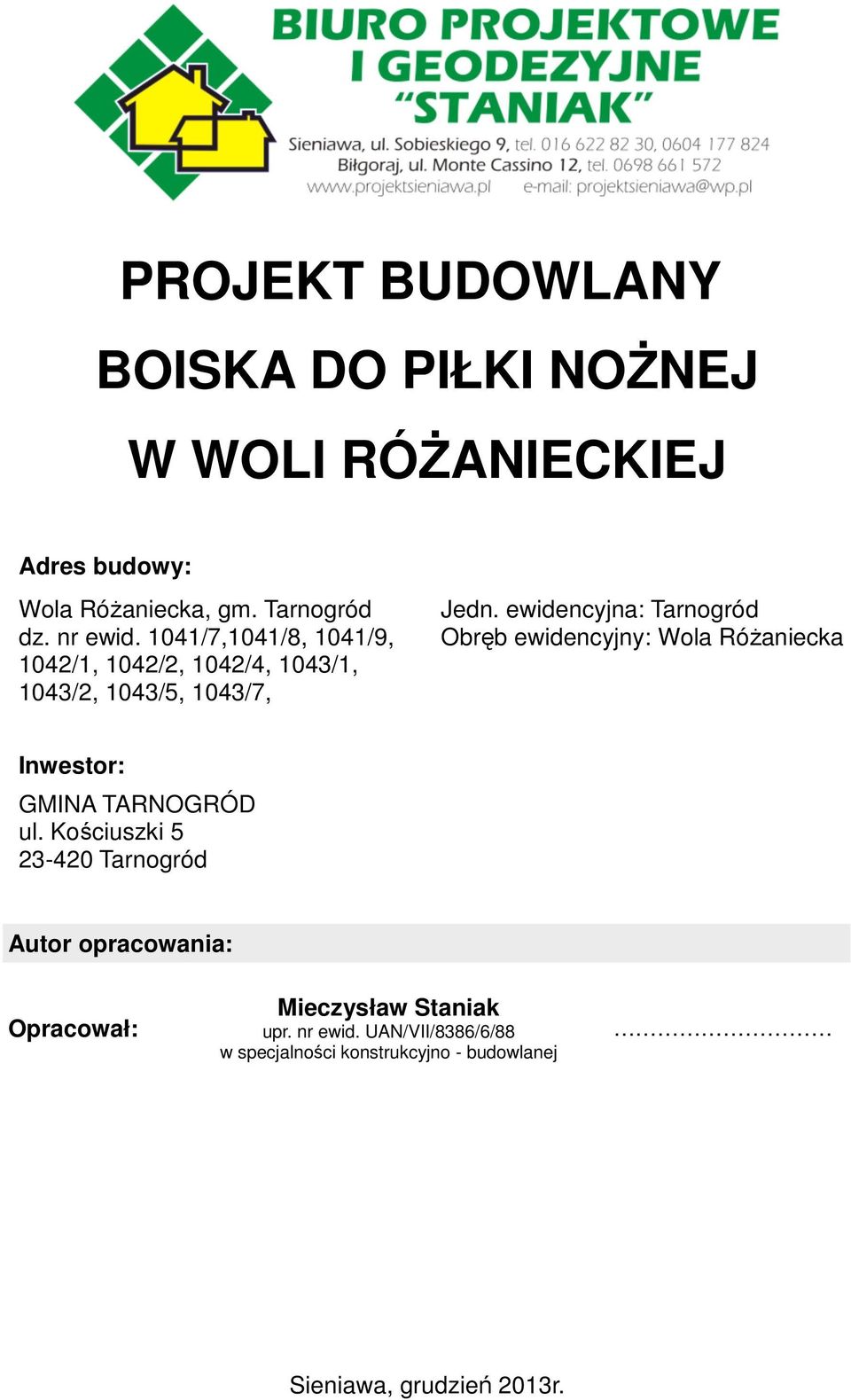

1 PROJEKT BUDOWLANY BOISKA DO PIŁKI NOŻNEJ W WOLI RÓŻANIECKIEJ Adres budowy: Wola Różaniecka, gm. Tarnogród dz. nr ewid. 1041/7,1041/8, 1041/9, 1042/1, 1042/2, 1042/4, 1043/1, 1043/2, 1043/5, 1043/7, Jedn. ewidencyjna: Tarnogród Obręb ewidencyjny: Wola Różaniecka Inwestor: GMINA TARNOGRÓD ul. Kościuszki Tarnogród Autor opracowania: Opracował: Mieczysław Staniak upr. nr ewid. UAN/VII/8386/6/88 w specjalności konstrukcyjno - budowlanej Sieniawa, grudzień 2013r.

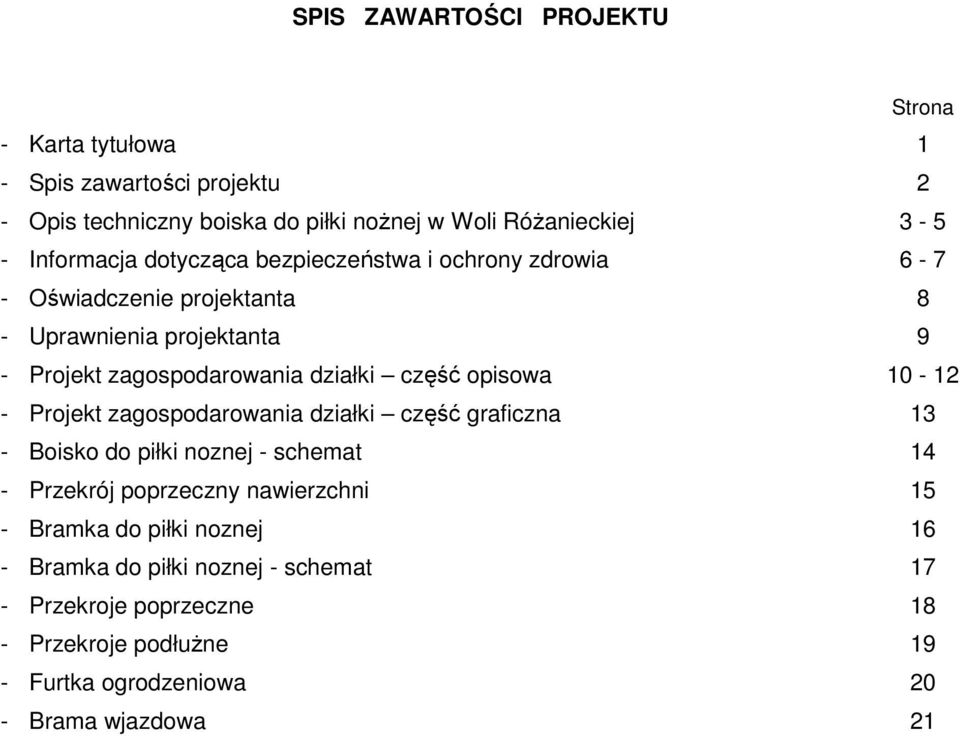

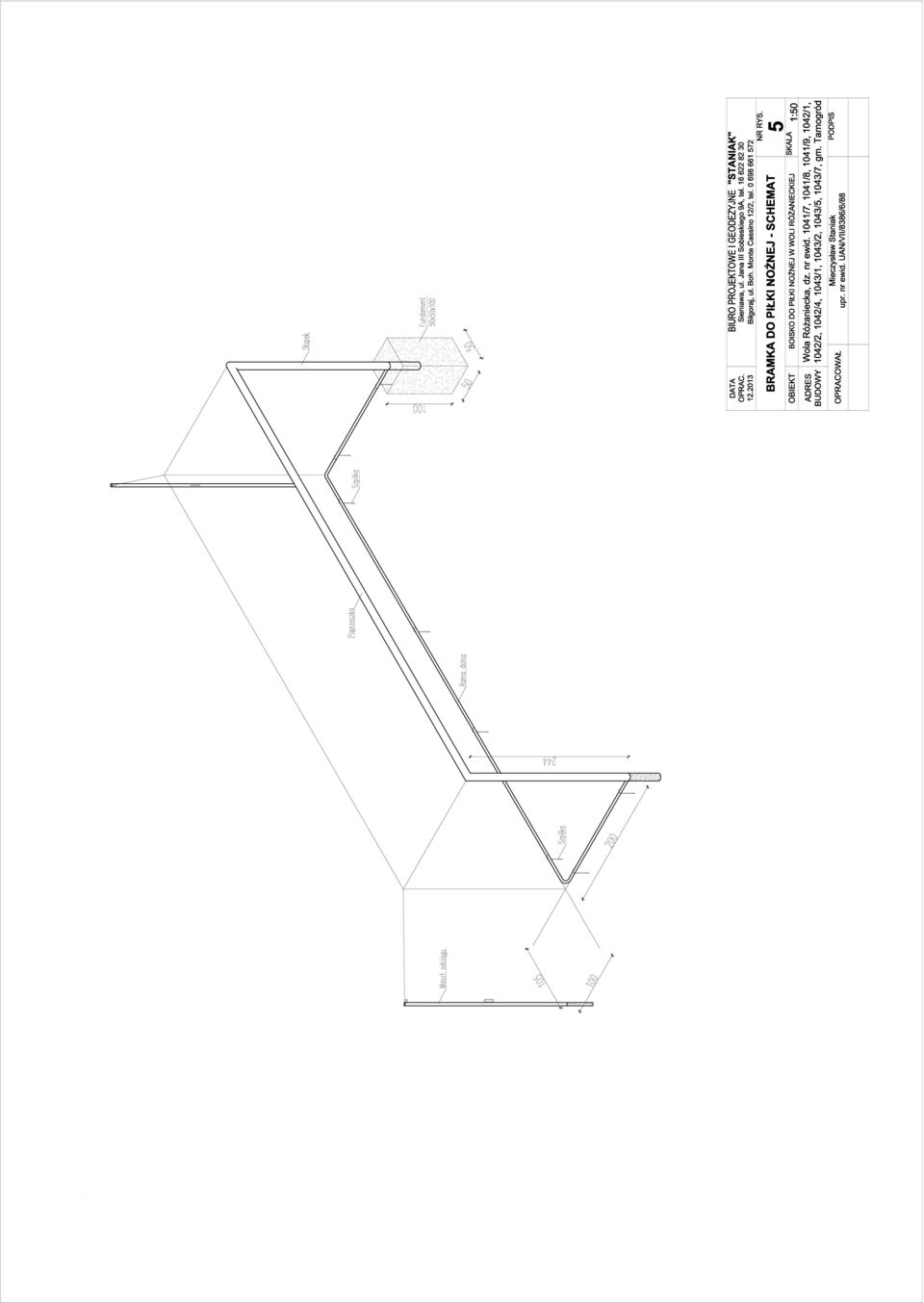

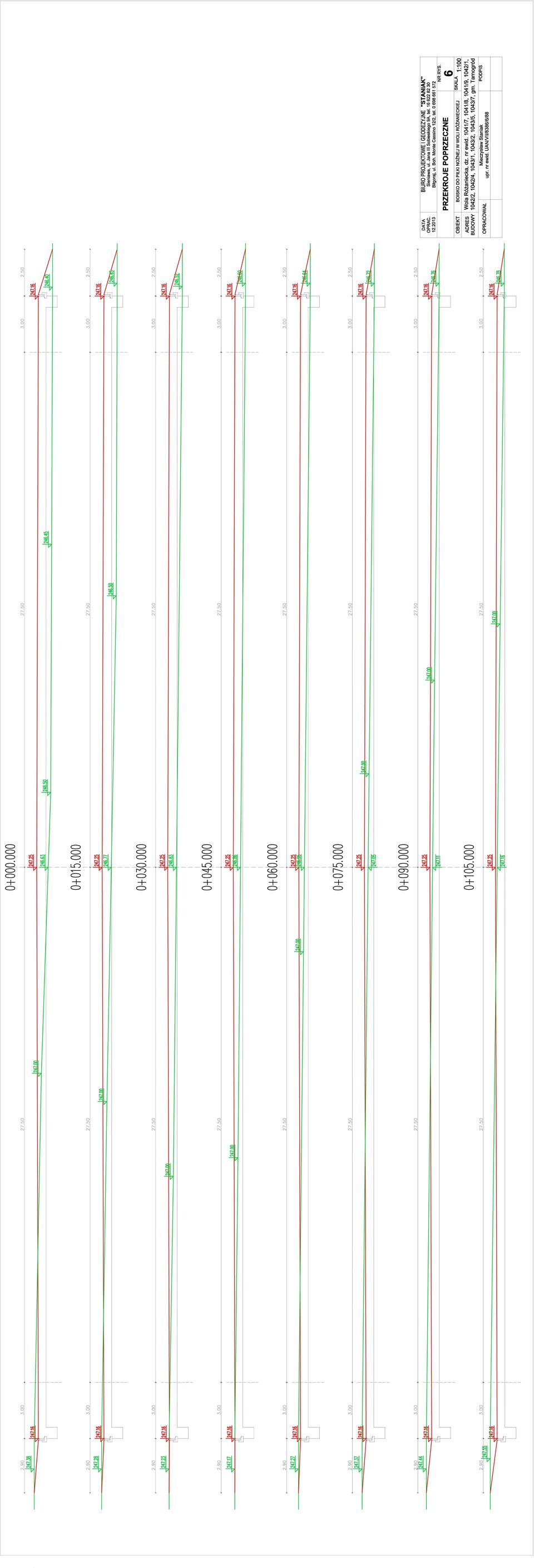

2 SPIS ZAWARTOŚCI PROJEKTU Strona - Karta tytułowa 1 - Spis zawartości projektu 2 - Opis techniczny boiska do piłki nożnej w Woli Różanieckiej Informacja dotycząca bezpieczeństwa i ochrony zdrowia Oświadczenie projektanta 8 - Uprawnienia projektanta 9 - Projekt zagospodarowania działki część opisowa Projekt zagospodarowania działki część graficzna 13 - Boisko do piłki noznej - schemat 14 - Przekrój poprzeczny nawierzchni 15 - Bramka do piłki noznej 16 - Bramka do piłki noznej - schemat 17 - Przekroje poprzeczne 18 - Przekroje podłużne 19 - Furtka ogrodzeniowa 20 - Brama wjazdowa 21

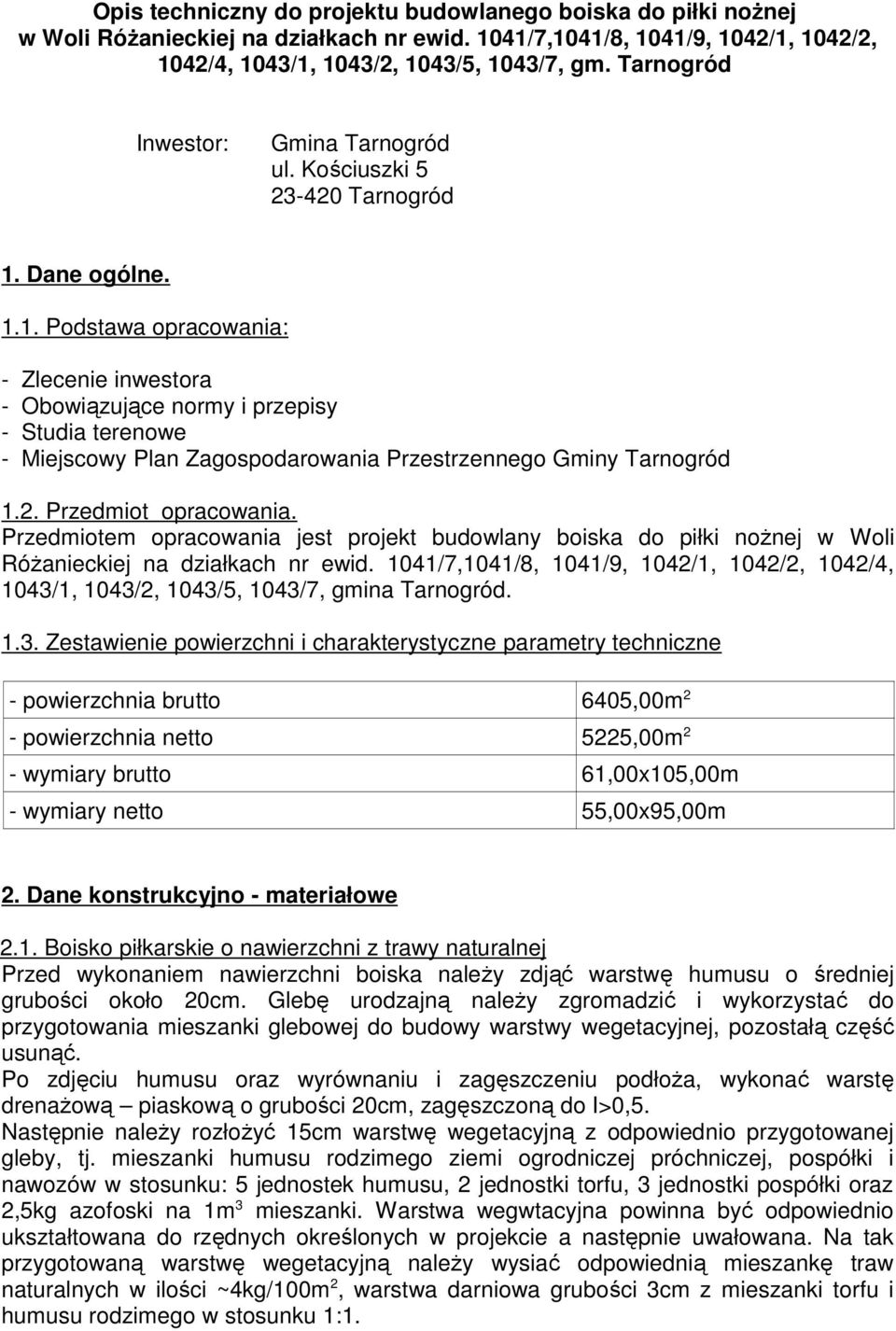

3 Opis techniczny do projektu budowlanego boiska do piłki nożnej w Woli Różanieckiej na działkach nr ewid. 1041/7,1041/8, 1041/9, 1042/1, 1042/2, 1042/4, 1043/1, 1043/2, 1043/5, 1043/7, gm. Tarnogród Inwestor: Gmina Tarnogród ul. Kościuszki Tarnogród 1. Dane ogólne Podstawa opracowania: - Zlecenie inwestora - Obowiązujące normy i przepisy - Studia terenowe - Miejscowy Plan Zagospodarowania Przestrzennego Gminy Tarnogród 1.2. Przedmiot opracowania. Przedmiotem opracowania jest projekt budowlany boiska do piłki nożnej w Woli Różanieckiej na działkach nr ewid. 1041/7,1041/8, 1041/9, 1042/1, 1042/2, 1042/4, 1043/1, 1043/2, 1043/5, 1043/7, gmina Tarnogród Zestawienie powierzchni i charakterystyczne parametry techniczne - powierzchnia brutto 6405,00m 2 - powierzchnia netto 5225,00m 2 - wymiary brutto 61,00x105,00m - wymiary netto 55,00x95,00m 2. Dane konstrukcyjno - materiałowe 2.1. Boisko piłkarskie o nawierzchni z trawy naturalnej Przed wykonaniem nawierzchni boiska należy zdjąć warstwę humusu o średniej grubości około 20cm. Glebę urodzajną należy zgromadzić i wykorzystać do przygotowania mieszanki glebowej do budowy warstwy wegetacyjnej, pozostałą część usunąć. Po zdjęciu humusu oraz wyrównaniu i zagęszczeniu podłoża, wykonać warstę drenażową piaskową o grubości 20cm, zagęszczoną do I>0,5. Następnie należy rozłożyć 15cm warstwę wegetacyjną z odpowiednio przygotowanej gleby, tj. mieszanki humusu rodzimego ziemi ogrodniczej próchniczej, pospółki i nawozów w stosunku: 5 jednostek humusu, 2 jednostki torfu, 3 jednostki pospółki oraz 2,5kg azofoski na 1m 3 mieszanki. Warstwa wegwtacyjna powinna być odpowiednio ukształtowana do rzędnych określonych w projekcie a następnie uwałowana. Na tak przygotowaną warstwę wegetacyjną należy wysiać odpowiednią mieszankę traw naturalnych w ilości ~4kg/100m 2, warstwa darniowa grubości 3cm z mieszanki torfu i humusu rodzimego w stosunku 1:1.

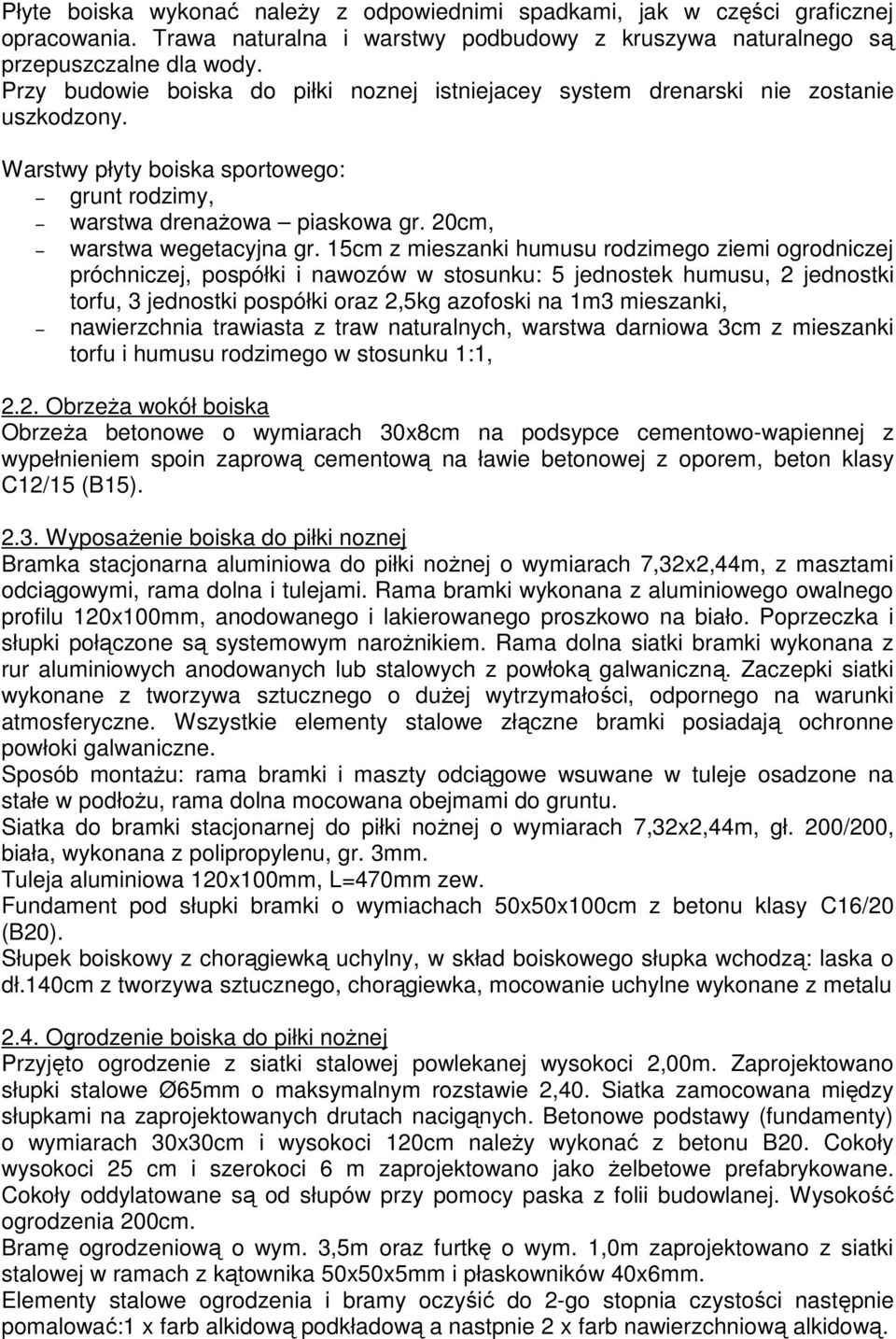

4 Płyte boiska wykonać należy z odpowiednimi spadkami, jak w części graficznej opracowania. Trawa naturalna i warstwy podbudowy z kruszywa naturalnego są przepuszczalne dla wody. Przy budowie boiska do piłki noznej istniejacey system drenarski nie zostanie uszkodzony. Warstwy płyty boiska sportowego: grunt rodzimy, warstwa drenażowa piaskowa gr. 20cm, warstwa wegetacyjna gr. 15cm z mieszanki humusu rodzimego ziemi ogrodniczej próchniczej, pospółki i nawozów w stosunku: 5 jednostek humusu, 2 jednostki torfu, 3 jednostki pospółki oraz 2,5kg azofoski na 1m3 mieszanki, nawierzchnia trawiasta z traw naturalnych, warstwa darniowa 3cm z mieszanki torfu i humusu rodzimego w stosunku 1:1, 2.2. Obrzeża wokół boiska Obrzeża betonowe o wymiarach 30x8cm na podsypce cementowo-wapiennej z wypełnieniem spoin zaprową cementową na ławie betonowej z oporem, beton klasy C12/15 (B15) Wyposażenie boiska do piłki noznej Bramka stacjonarna aluminiowa do piłki nożnej o wymiarach 7,32x2,44m, z masztami odciągowymi, rama dolna i tulejami. Rama bramki wykonana z aluminiowego owalnego profilu 120x100mm, anodowanego i lakierowanego proszkowo na biało. Poprzeczka i słupki połączone są systemowym narożnikiem. Rama dolna siatki bramki wykonana z rur aluminiowych anodowanych lub stalowych z powłoką galwaniczną. Zaczepki siatki wykonane z tworzywa sztucznego o dużej wytrzymałości, odpornego na warunki atmosferyczne. Wszystkie elementy stalowe złączne bramki posiadają ochronne powłoki galwaniczne. Sposób montażu: rama bramki i maszty odciągowe wsuwane w tuleje osadzone na stałe w podłożu, rama dolna mocowana obejmami do gruntu. Siatka do bramki stacjonarnej do piłki nożnej o wymiarach 7,32x2,44m, gł. 200/200, biała, wykonana z polipropylenu, gr. 3mm. Tuleja aluminiowa 120x100mm, L=470mm zew. Fundament pod słupki bramki o wymiachach 50x50x100cm z betonu klasy C16/20 (B20). Słupek boiskowy z chorągiewką uchylny, w skład boiskowego słupka wchodzą: laska o dł.140cm z tworzywa sztucznego, chorągiewka, mocowanie uchylne wykonane z metalu 2.4. Ogrodzenie boiska do piłki nożnej Przyjęto ogrodzenie z siatki stalowej powlekanej wysokoci 2,00m. Zaprojektowano słupki stalowe Ø65mm o maksymalnym rozstawie 2,40. Siatka zamocowana między słupkami na zaprojektowanych drutach nacigąnych. Betonowe podstawy (fundamenty) o wymiarach 30x30cm i wysokoci 120cm należy wykonać z betonu B20. Cokoły wysokoci 25 cm i szerokoci 6 m zaprojektowano jako żelbetowe prefabrykowane. Cokoły oddylatowane są od słupów przy pomocy paska z folii budowlanej. Wysokość ogrodzenia 200cm. Bramę ogrodzeniową o wym. 3,5m oraz furtkę o wym. 1,0m zaprojektowano z siatki stalowej w ramach z kątownika 50x50x5mm i płaskowników 40x6mm. Elementy stalowe ogrodzenia i bramy oczyśić do 2-go stopnia czystości następnie pomalować:1 x farb alkidową podkładową a nastpnie 2 x farb nawierzchniową alkidową.

5 3. Uwagi końcowe Wszystkie prace wykonać zgodnie z Polskimi Normami oraz wiedzą i sztuką budowlaną. Wszystkie materiały budowlane oraz elementy prefabrykowane powinny posiadać atesty techniczne dopuszczające je do stosowania w budownictwie. Budowę boiska do piłki nożnej w Woli Różanieckiej można rozpocząć w terminie 30 dni od daty zgłoszenia do Starostwa Powiatowego w Biłgoraju. Prace budowlane prowadzić pod nadzorem osoby do tego uprawnionej....

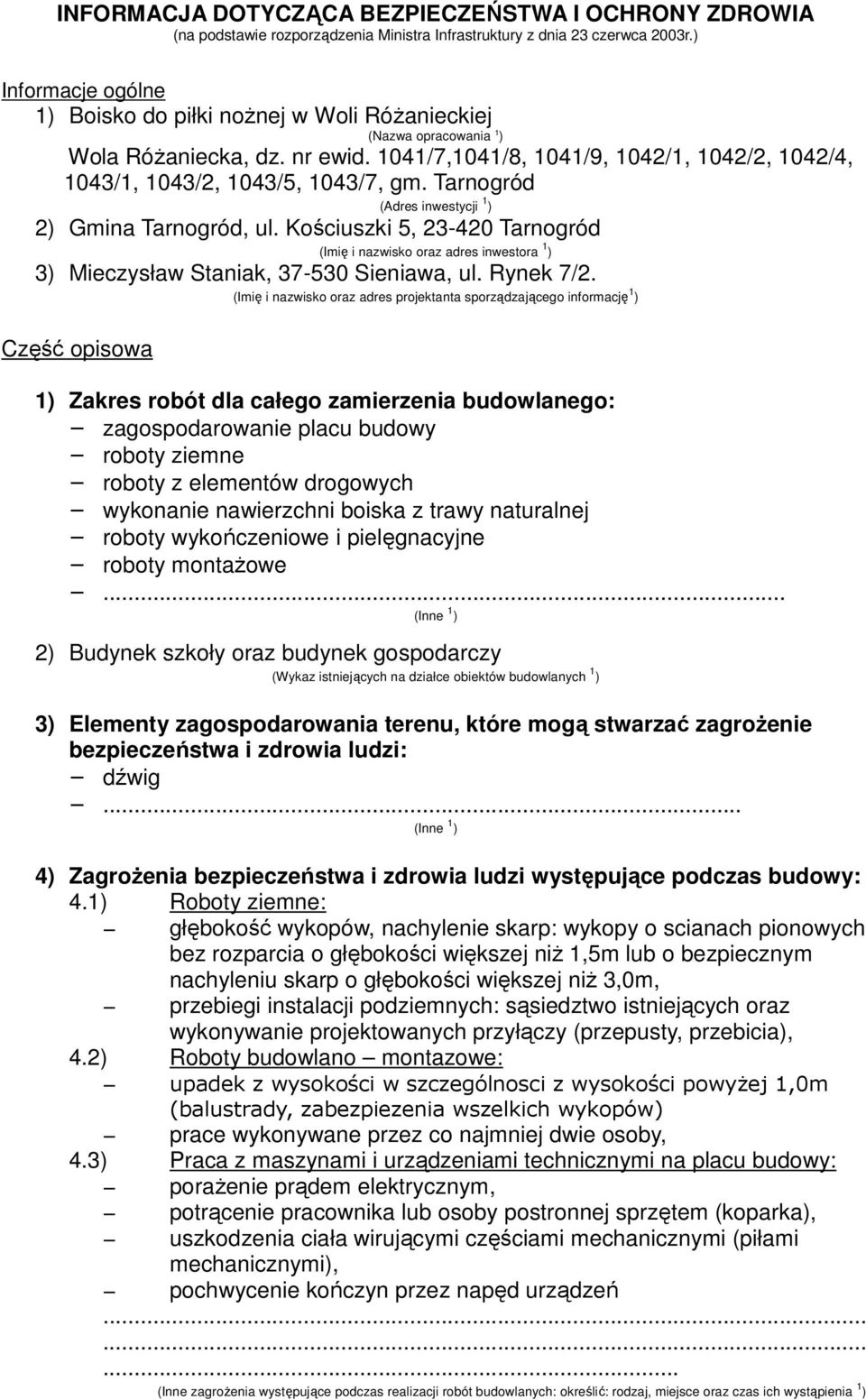

6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA (na podstawie rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r.) Informacje ogólne 1) Boisko do piłki nożnej w Woli Różanieckiej (Nazwa opracowania 1 ) Wola Różaniecka, dz. nr ewid. 1041/7,1041/8, 1041/9, 1042/1, 1042/2, 1042/4, 1043/1, 1043/2, 1043/5, 1043/7, gm. Tarnogród (Adres inwestycji 1 ) 2) Gmina Tarnogród, ul. Kościuszki 5, Tarnogród (Imię i nazwisko oraz adres inwestora 1 ) 3) Mieczysław Staniak, Sieniawa, ul. Rynek 7/2. (Imię i nazwisko oraz adres projektanta sporządzającego informację 1 ) Część opisowa 1) Zakres robót dla całego zamierzenia budowlanego: zagospodarowanie placu budowy roboty ziemne roboty z elementów drogowych wykonanie nawierzchni boiska z trawy naturalnej roboty wykończeniowe i pielęgnacyjne roboty montażowe... (Inne 1 ) 2) Budynek szkoły oraz budynek gospodarczy (Wykaz istniejących na działce obiektów budowlanych 1 ) 3) Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: dźwig... (Inne 1 ) 4) Zagrożenia bezpieczeństwa i zdrowia ludzi występujące podczas budowy: 4.1) Roboty ziemne: głębokość wykopów, nachylenie skarp: wykopy o scianach pionowych bez rozparcia o głębokości większej niż 1,5m lub o bezpiecznym nachyleniu skarp o głębokości większej niż 3,0m, przebiegi instalacji podziemnych: sąsiedztwo istniejących oraz wykonywanie projektowanych przyłączy (przepusty, przebicia), 4.2) Roboty budowlano montazowe: upadek z wysokości w szczególnosci z wysokości powyżej 1,0m (balustrady, zabezpiezenia wszelkich wykopów) prace wykonywane przez co najmniej dwie osoby, 4.3) Praca z maszynami i urządzeniami technicznymi na placu budowy: porażenie prądem elektrycznym, potrącenie pracownika lub osoby postronnej sprzętem (koparka), uszkodzenia ciała wirującymi częściami mechanicznymi (piłami mechanicznymi), pochwycenie kończyn przez napęd urządzeń (Inne zagrożenia występujące podczas realizacji robót budowlanych: określić: rodzaj, miejsce oraz czas ich wystąpienia 1 )

7 5) Sposoby prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych 5.1) Szkolenie wstępne ogólne BHP (instruktaz ogólny): przy wykonywaniu robót ziemnych: wszyscy pracownicy powinni być zapoznani z przepisamiu zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia r., w sprawie BHP przy wykonywaniu robót budowlanych (Dz. U. Nr 47 poz. 401 rozdział 10 roboty ziemne, rozdział 13 - roboy ciesielskie, rodział 14 roboty zbrojarskie i betoniarskie). 5.2) Szkolenie wstepne BHP na stanowisku pracy (instruktaż stanowiskowy wykonywany indywidualnie dla każdego pracownika przez instruktora). 5.3) Szkolenie okresowe. 6) Wykaz środków technicznych i organizacyjnych zapobiegającym niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia 6.1) Na pomieszczeniu socjalnym oznaczonym na planie terenu budowy (sporządza kierownik budowy) umieścić wykaz zawierający adresy i numery telefonów: najbliższego punktu lekarskiego straży pożarnej posterunku Policji 6.2) W pomieszczeniu socjalnym oznaczonym na planie jw. umieścić punkty pierwszej pomocy obsługiwane przez wyszkolonych w tym zakresie pracowników. 6.3) Telefon komórkowy umieścić w pomieszczeniu socjalnym oznaczonym na planie jw.. 6.4) Kaski ochronne umieścić w pomieszczeniu socjalnym oznaczonym na planie jw.. 6.5) Pasy i linki zabezpieczające przy pracach na wysokościach, umieścić w pomieszczeniu socjalnym oznaczonym na planie jw.. 6.6) Ogrodzenie terenu budowy wykonać o wys. min 1,5m, oznakować na planie jw.. 6.7) Barierki wykonane z desek krawężnikowych o szerokości 15cm, poręczy umieszczonych na wysokości 1,1m oraz deskowania ażurowego pomiędzy poręczą a deską krawężnikową. 6.8) Rozmieścić tablice ostrzegawcze. 6.9) Zainstalować oświetlenie emitujące czerwone światło. 6.10) Daszek ochronny nad stanowiskiem operatora betoniarki. 6.11) Skarpy wykopów o odpowiednim nachyleniu. 6.12) Wykonać skarpy zabezpieczające wykop przed wodami opadowymi. 6.13) Zejścia do wykopu wykonać co 20m. 6.14) Na terenie budowy za pomocą tablic informacyjnych wyznaczyć drogę ewakuacyjną i oznaczyć na planie jw (Inne 1 ) 1 Wypełnia osoba projektująca... podpis osoby sporządzającej informację

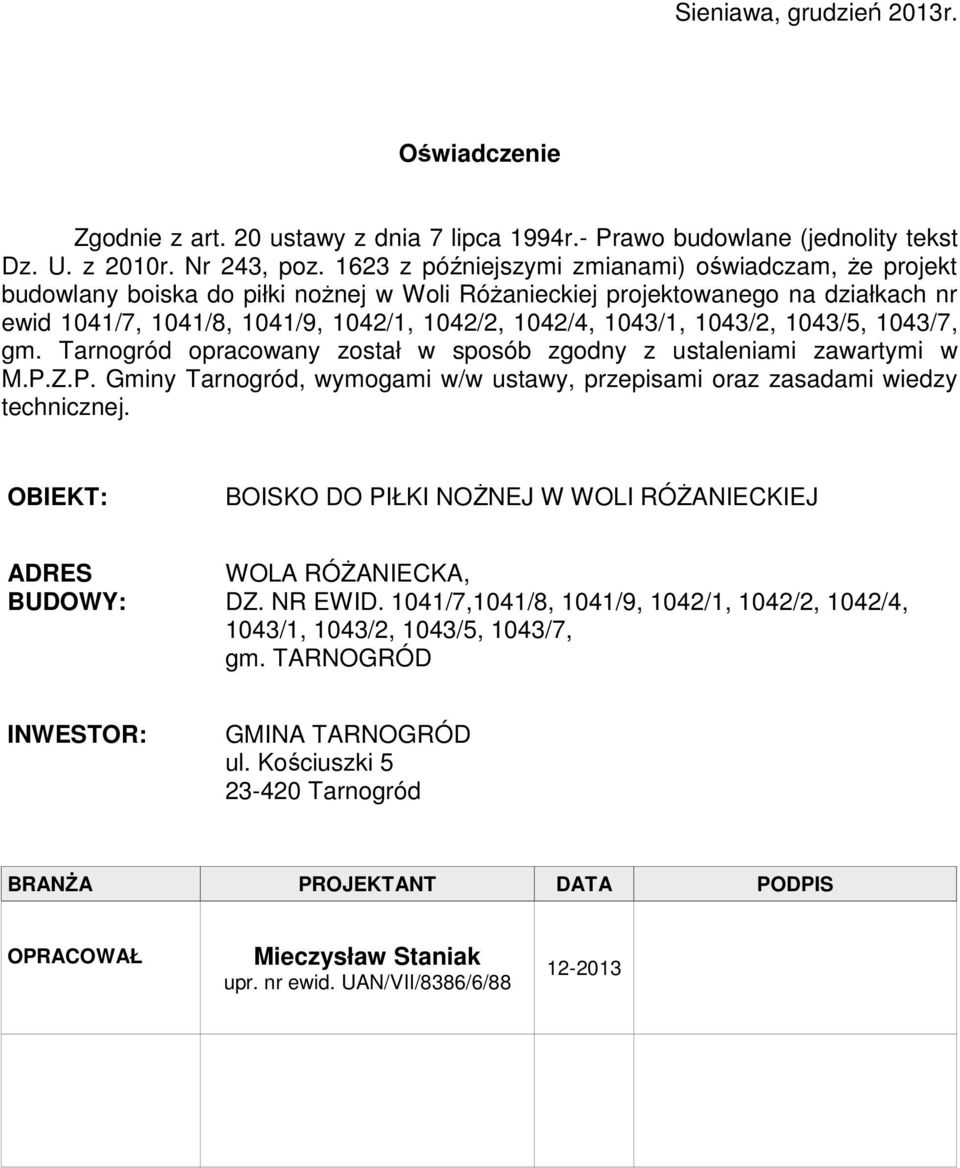

8 Sieniawa, grudzień 2013r. Oświadczenie Zgodnie z art. 20 ustawy z dnia 7 lipca 1994r.- Prawo budowlane (jednolity tekst Dz. U. z 2010r. Nr 243, poz z późniejszymi zmianami) oświadczam, że projekt budowlany boiska do piłki nożnej w Woli Różanieckiej projektowanego na działkach nr ewid 1041/7, 1041/8, 1041/9, 1042/1, 1042/2, 1042/4, 1043/1, 1043/2, 1043/5, 1043/7, gm. Tarnogród opracowany został w sposób zgodny z ustaleniami zawartymi w M.P.Z.P. Gminy Tarnogród, wymogami w/w ustawy, przepisami oraz zasadami wiedzy technicznej. OBIEKT: BOISKO DO PIŁKI NOŻNEJ W WOLI RÓŻANIECKIEJ ADRES BUDOWY: WOLA RÓŻANIECKA, DZ. NR EWID. 1041/7,1041/8, 1041/9, 1042/1, 1042/2, 1042/4, 1043/1, 1043/2, 1043/5, 1043/7, gm. TARNOGRÓD INWESTOR: GMINA TARNOGRÓD ul. Kościuszki Tarnogród BRANŻA PROJEKTANT DATA PODPIS OPRACOWAŁ Mieczysław Staniak upr. nr ewid. UAN/VII/8386/6/

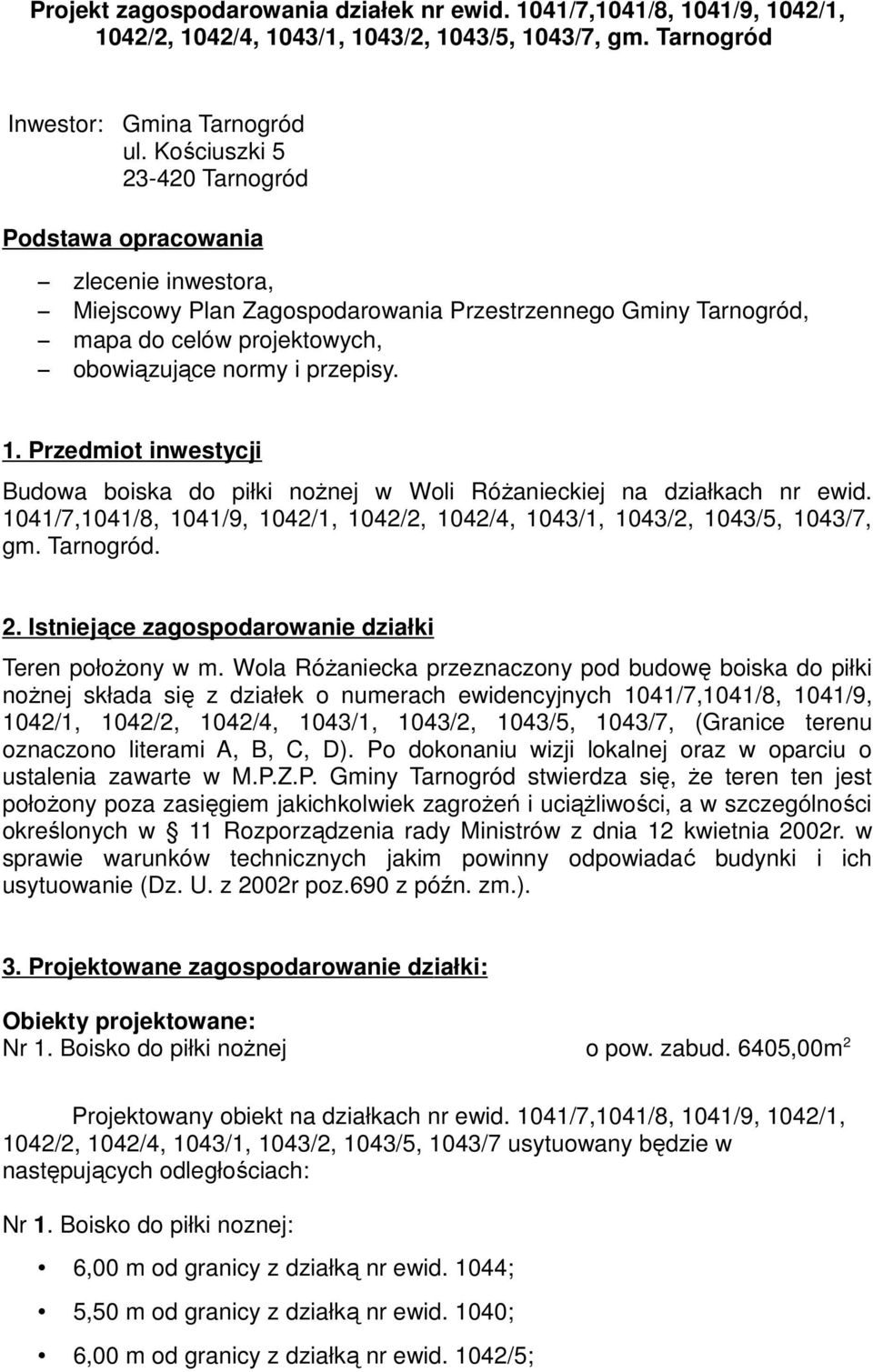

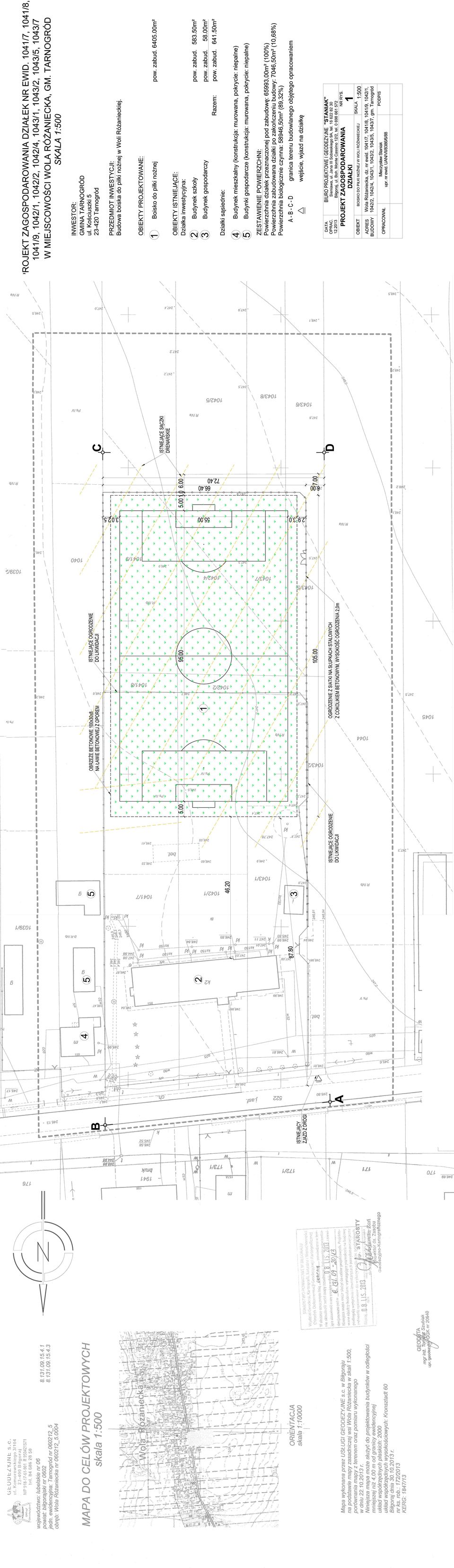

9 Projekt zagospodarowania działek nr ewid. 1041/7,1041/8, 1041/9, 1042/1, 1042/2, 1042/4, 1043/1, 1043/2, 1043/5, 1043/7, gm. Tarnogród Inwestor: Gmina Tarnogród ul. Kościuszki Tarnogród Podstawa opracowania zlecenie inwestora, Miejscowy Plan Zagospodarowania Przestrzennego Gminy Tarnogród, mapa do celów projektowych, obowiązujące normy i przepisy. 1. Przedmiot inwestycji Budowa boiska do piłki nożnej w Woli Różanieckiej na działkach nr ewid. 1041/7,1041/8, 1041/9, 1042/1, 1042/2, 1042/4, 1043/1, 1043/2, 1043/5, 1043/7, gm. Tarnogród. 2. Istniejące zagospodarowanie działki Teren położony w m. Wola Różaniecka przeznaczony pod budowę boiska do piłki nożnej składa się z działek o numerach ewidencyjnych 1041/7,1041/8, 1041/9, 1042/1, 1042/2, 1042/4, 1043/1, 1043/2, 1043/5, 1043/7, (Granice terenu oznaczono literami A, B, C, D). Po dokonaniu wizji lokalnej oraz w oparciu o ustalenia zawarte w M.P.Z.P. Gminy Tarnogród stwierdza się, że teren ten jest położony poza zasięgiem jakichkolwiek zagrożeń i uciążliwości, a w szczególności określonych w 11 Rozporządzenia rady Ministrów z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002r poz.690 z późn. zm.). 3. Projektowane zagospodarowanie działki: Obiekty projektowane: Nr 1. Boisko do piłki nożnej o pow. zabud. 6405,00m 2 Projektowany obiekt na działkach nr ewid. 1041/7,1041/8, 1041/9, 1042/1, 1042/2, 1042/4, 1043/1, 1043/2, 1043/5, 1043/7 usytuowany będzie w następujących odległościach: Nr 1. Boisko do piłki noznej: 6,00 m od granicy z działką nr ewid. 1044; 5,50 m od granicy z działką nr ewid. 1040; 6,00 m od granicy z działką nr ewid. 1042/5;

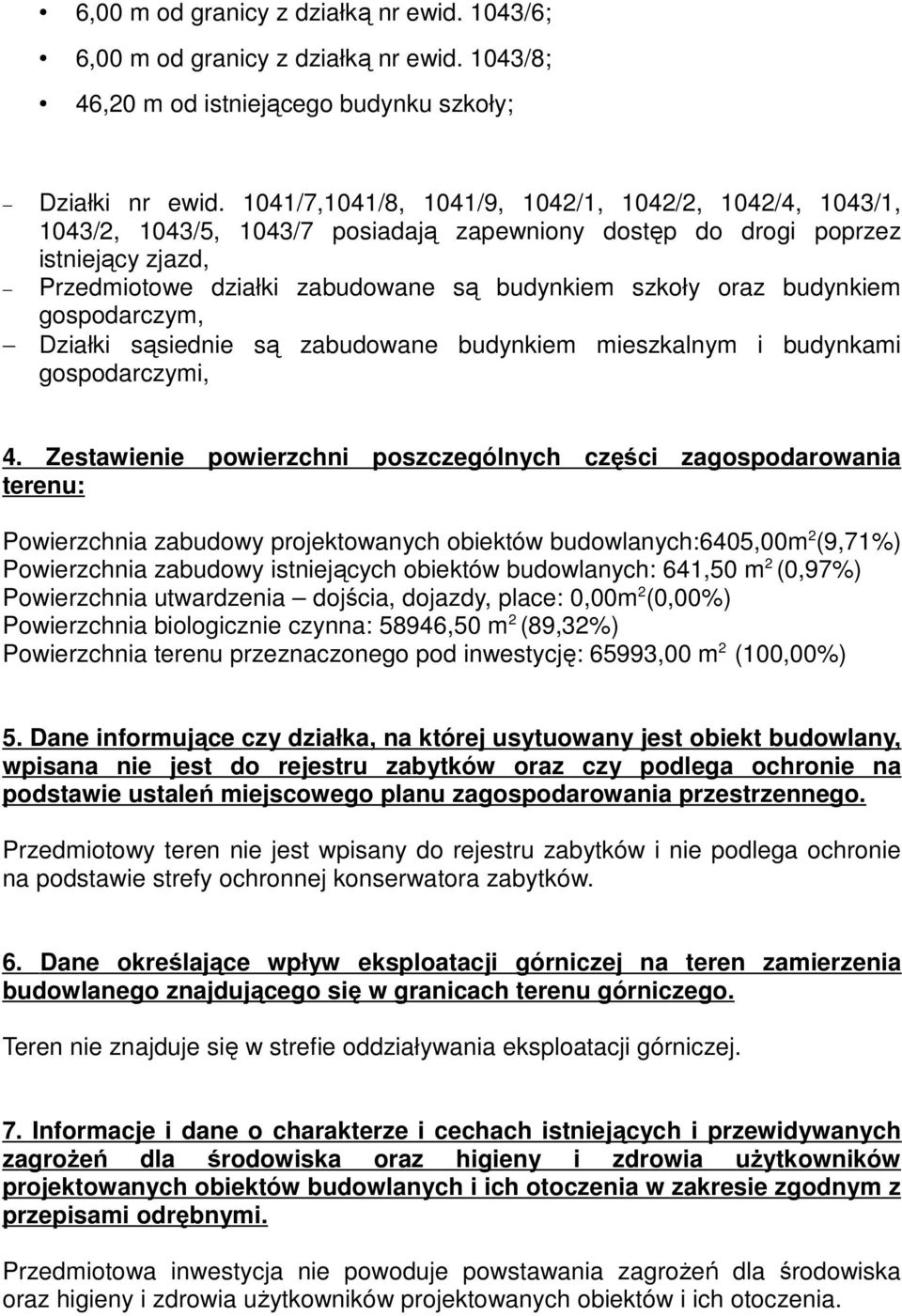

10 6,00 m od granicy z działką nr ewid. 1043/6; 6,00 m od granicy z działką nr ewid. 1043/8; 46,20 m od istniejącego budynku szkoły; Działki nr ewid. 1041/7,1041/8, 1041/9, 1042/1, 1042/2, 1042/4, 1043/1, 1043/2, 1043/5, 1043/7 posiadają zapewniony dostęp do drogi poprzez istniejący zjazd, Przedmiotowe działki zabudowane są budynkiem szkoły oraz budynkiem gospodarczym, Działki sąsiednie są zabudowane budynkiem mieszkalnym i budynkami gospodarczymi, 4. Zestawienie powierzchni poszczególnych części zagospodarowania terenu: Powierzchnia zabudowy projektowanych obiektów budowlanych:6405,00m 2 (9,71%) Powierzchnia zabudowy istniejących obiektów budowlanych: 641,50 m 2 (0,97%) Powierzchnia utwardzenia dojścia, dojazdy, place: 0,00m 2 (0,00%) Powierzchnia biologicznie czynna: 58946,50 m 2 (89,32%) Powierzchnia terenu przeznaczonego pod inwestycję: 65993,00 m 2 (100,00%) 5. Dane informujące czy działka, na której usytuowany jest obiekt budowlany, wpisana nie jest do rejestru zabytków oraz czy podlega ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. Przedmiotowy teren nie jest wpisany do rejestru zabytków i nie podlega ochronie na podstawie strefy ochronnej konserwatora zabytków. 6. Dane określające wpływ eksploatacji górniczej na teren zamierzenia budowlanego znajdującego się w granicach terenu górniczego. Teren nie znajduje się w strefie oddziaływania eksploatacji górniczej. 7. Informacje i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi. Przedmiotowa inwestycja nie powoduje powstawania zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów i ich otoczenia.

11 8. Inne konieczne dane wynikające ze specyfiki, charakteru i stopnia skomplikowania obiektu budowlanego lub robót budowlanych. Działki, na których projektuje się budowę boiska do piłki nożnej położone są w terenach przeznaczonych pod tego typu zabudowę, grunt przydatny do celów budowlanych. Projektowana budowa boiska do piłki noznej zalicza się do pierwszej kategorii geotechnicznej i nie wymaga się wykonania badań geologicznych gruntów....
