Dwubębnowe walce do asfaltu CC224HF / CC234HF / CC324HF / CC334HF CC224CHF / CC234CHF / CC324CHF / CC334CHF

Transkrypt

1 Dwubębnowe walce do asfaltu CC224HF / CC234HF / CC324HF / CC334HF CC224CHF / CC234CHF / CC324CHF / CC334CHF

2 Zalety Dynapac Nowe walce. Wyniki najwyższej jakości. Nowe walce dwubębnowe zostały zaprojektowane w sposób, w którym wydajność odgrywa kluczową rolę - wydajność aplikacji, wydajność struktury i koncepcji, wydajność operatora walca, wydajność układu kontroli zagęszczania i wydajność warsztatów. Nigdy wydajność, widoczność, komfort i kontrola operatora, kontrola zagęszczania i możliwości dotyczące serwisowania nie były takie ważne; seria CC ma podobać się właścicielom, operatorom i załodze serwisującej oraz ma być przyjazna dla środowiska. We wszystkich modelach standardowo występują wibracje o wysokich częstotliwościach, wprowadzone przez firmę Dynapac w 1995 roku. Wyniki najwyższej jakości Właściwości walców do asfaltu Dynapac, takie jak 'miękki' start i zatrzymanie zapobiegające wgniataniu lub pękaniu warstw asfaltu i umożliwiające nawet niedoświadczonym operatorom ruszanie i zatrzymywanie się bez pozostawiania śladów, pozwalają na uzyskanie wysokiej jakości wykończenia nawierzchni. Dzięki funkcji zabezpieczającej, szybkie poruszenie dźwigni, sygnalizujące potrzebę awaryjnego zatrzymania, spowoduje wyjście maszyny z trybu 'miękkiego' i jej natychmiastowe zatrzymanie. Maszyny zostały zaprojektowane w sposób pozwalający na ich wykorzystanie zarówno na cienkich jak i grubych warstwach asfaltu. Maksymalna gotowość operacyjna W nowych walcach do asfaltu CC możemy znaleźć wiele rozwiązań ułatwiających obsługę serwisową i zapewniających maksymalny czas użytkowania. Wykorzystanie dwupompowego układu wibracji eliminuje konieczność stosowania zaworu wibracyjnego, sprawiając, iż układ jest wydajniejszy, ułatwiając obsługę i zmniejszając zużycie paliwa. Obydwie pompy - jedna dla bębna przedniego i jedna dla tylnego - można w prosty sposób odłączyć. Maszyna oprócz centralnego zbiornika wody może zostać wyposażona w dodatkowe zbiorniki wody z przodu i z tyłu, ich łączna pojemność wynosi 1400 litrów, co pozwala na całodzienną pracę bez konieczności uzupełniania wody. Pełna kontrola operatora Jednym ze sposobów na osiągnięcie wysokiej jakości zagęszczania jest optymalizacja ergonomii zapewniająca operatorom stałą widoczność wykonywanej operacji i wygodny dostęp do przyrządów sterujących. Wszystkie maszyny cechują się polem widzenia 1x 1 m i pełną widocznością wszystkich funkcji roboczych. Dzięki bogatemu wyposażeniu dodatkowemu walec może zostać w prosty sposób dostosowany do lokalnych wymagań.

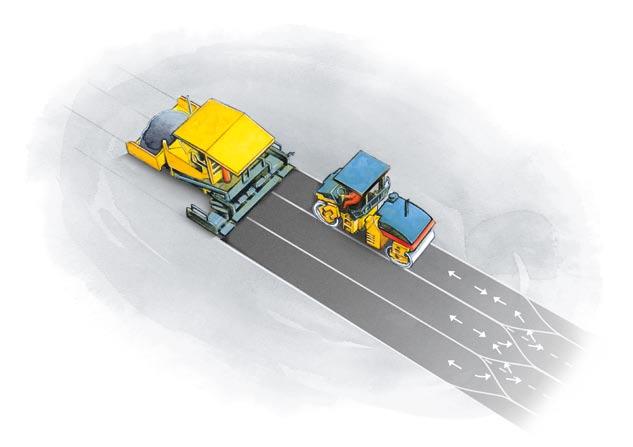

3 System, który pomaga Ci w perfekcyjnym wykonywaniu zadań Układ kontroli zagęszczenia z analizatorem zagęszczania asfaltu Analizator zagęszczania Dynapac do asfaltu (DCA-A) to wyjątkowe narzędzie dla operatorów. Dostarcza dokładnych informacji na temat zagęszczania, pozwala na zaplanowanie kolejnego przejazdu, z uwzględnieniem temperatury asfaltu w każdym miejscu. Kontrola liczby przejazdów ułatwia operatorowi kontrolę nad schematem wałowania i pozwala na osiągnięcie lepszych wyników. Dzięki prawidłowemu planowaniu operacji, zadania jakie ma do wykonania operator są wykonywane w sposób bardziej wydajny, co pozwala uzyskać mniejsze zużycie paliwa. DCA-A powala przedsiębiorcom budowlanym na tworzenie dokumentacji z wykonywanych prac zagęszczania w celu przeanalizowania schematów wałowania i liczby przejazdów na zagęszczanej powierzchni. Wyniki analizy można wykorzystać do zoptymalizowania wykorzystania sprzętu przeznaczonego do zagęszczania oraz do zapewnienia odpowiednich wyników zagęszczania. Upewnienie się, że proces zagęszczania jest wykonywany w prawidłowy sposób jest kluczowe dla uniknięcia kar; umożliwia również dalsze wprowadzanie usprawnień. Oprogramowanie DCA-A jest dostępne w opcji w przypadku przegubowych walców dwubębnowych. Oprogramowanie można również zainstalować w starszych modelach maszyn. Odbiornik GPS w sposób dokładny ustala położenie walca Temperatura podczas przejazdu i temperatura asfaltu są przedstawiane w czasie rzeczywistym na ekranie operatora, dzięki temu operator uzyskuje informacje decydujące o prawidłowym przeprowadzeniu procedury zagęszczania Dokumentacja dotycząca zagęszczania Rejestracja liczby przejazdów (statyczne/wibracyjne) Pomiar i rejestracja temperatury powierzchni (obliczenie temperatury rdzenia). Graficzny wyświetlacz temperatury i liczby przejazdów (czas rzeczywisty w walcu) Dokumentacja procesu zagęszczania Materiał podstawowy dla analizy jakości Wsparcie dla wprowadzanych udoskonaleń procesu rozkładania, schematów wałowania i człościowych wyników zagęszczania Analiza zagęszczania Temperatura - pierwszy i ostatni przejazd Liczba przejazdów (wib./stat.) w każdej pozycji mieszczących się w zakresie i poza zakresem temperatury Odtwarzanie wzorca walcowania Pełna statystyka Wydruk papierowy lub eksport do PDF

4 Wyjątkowe właściwości Eksperci w budowie dróg! Nadają się do zagęszczania każdego rodzaju podłoża Walec z ustawieniem niskiej amplitudy/wysokiej częstotliwości dla cienkich warstw oraz z ustawieniem wysokiej amplitudy dla grubych warstw jest bardzo wszechstronną maszyną przeznaczonym do każdego rodzaju podłoża. Cienkie warstwy z dużą zawartością kamienia prędko stygną, więc muszą być szybko zagęszczane, jednak wykorzystanie wysokiej amplitudy może grozić rozgnieceniem kruszywa. Firma Dynapac zaleca więc użycie wysokiej częstotliwości i niskiej amplitudy. Panel sterowania z wartościowymi informacjami Przejrzysty panel sterowania LCD pokazuje wszystkie informacje potrzebne operatorom. Wyświetlane są wszystkie wskaźniki, a operator może przechodzić z jednego menu do drugiego poprzez dotknięcie przycisku. Dodatkowe informacje mogą być przekazywane za pomocą programu DCA-A, stanowiącego wyposażenie opcjonalne. Silnik o dużej mocy W każdym nowym modelu znajduje się silnik chłodzony wodą turbodiesel Cummins QSB 4.5 z chłodnicą końcową. Dostępne są silniki o różnej mocy. Automatyczny system włączania biegu jałowego oraz możliwość wyboru mocy silnika oferowane przez Dynapac pozwalają na utrzymywanie niskiej emisji spalin. Płynna regulacja prędkości maksymalnej jest oczywiście oferowana w standardzie. Elastyczny układ kierowniczy Wszystkie maszyny mogą zostać wyposażone w opcjonalny poprzeczny przesów tylnego bębna o 350 mm. W połączeniu z asymetryczną kabiną sprawia to, że obsługa maszyny jest prosta.

5 Niezwykła wygoda operatora Wyposażyliśmy nasze walce w superstabilne fotele i łatwo dostępne elementy sterujące; opcjonalnie dostępna jest automatyczna klimatyzacja w kabinie. Silnik znajduje się w tylnym module, dzięki czemu operator nie odczuwa emitowanego ciepła i hałasu. Bardzo niski poziom wibracji w kabinie operatora dodatkowo zwiększa wygodę. Bardzo niski poziom hałasu zmniejsza ryzyko obrażeń spowodowanych hałasem i zmęczeniem podczas długich dni roboczych. Naszym zadaniem jest zapewnienie Ci bezpieczeństwa Widoczność jest bardzo ważna; gwarantuje ona wydajność walca do asfaltu i zapewnia bezpieczeństwo pracy. Z tego względu w naszych maszynach pole widzenia operatora obejmuje krawędzi bębna, powierzchnię bębna i dysze zraszaczy. Kabina z zabezpieczeniem ROPS na 4 postumentach i pole widzenia 1 x 1 gwarantują dobrą widoczność zarówno w przód, w tył, jak i na boki. Nisko położony środek ciężkości zapewnia dobrą stabilność maszyny. Dbanie o środowisko na każdym etapie Wiele ulepszeń przynosi w konsekwencji korzyści dla środowiska naturalnego dzięki zredukowanemu zużyciu paliwa oraz cichszej pracy. Zwiększenie wydajności pozwoliło oszczędzić około 8 kw w trakcie pracy typowych modeli, powodując jednocześnie zmniejszenie kosztów eksploatacyjnych i hałasu. Ulegający biodegradacji płyn hydrauliczny jest dostępny w opcji. Automatyczny system włączania biegu jałowego i możliwość wyboru mocy silnika pozwalają na utrzymywanie niskiej emisji spalin. Silniki z kontrolą spalin są standardowym wyposażeniem każdej maszyny. Łatwa konserwacja w każdym szczególe Miejsc wymagających codziennej obsługi jest niewiele i są one łatwo dostępne. Umiejscowienie silnika w tylnym module i oraz duże, łatwe w otwieraniu pokrywy silników zapewniają szybki i łatwy serwis. Wyświetlanie informacji serwisowych na panelu LCD operatora wpływa na skrócenie czasu usunięcia awarii maszyny. Bezobsługowy zaczep kierowania i siłownik układu kierowniczego oznacza brak smarowniczek. Oprócz tego wydłużony został czas przerw pomiędzy serwisami. Nieulegający korozji zbiornik wody i rurki zraszacza, w połączeniu z łatwym dostępem do filtrów, zapewniają wytrzymałość i ułatwiają konserwację. Możliwa jest wymiana pojedynczych segmentów węży hydraulicznych, bez potrzeby zdejmowania całego węża. Tłumiki drgań bębna również można łatwo wymienić bez potrzeby demontażu widelców lub bębna.

6 Zwrócenie uwagi na szczegóły robi wielką różnicę Twoja praca będzie wykonana porządnie! Konstrukcja walców opiera się na szerokim doświadczeniu i sprawdzonych pomysłach. Firma Dynapac wprowadziłą wiele funkcji, które ułatwiają obsługę i serwis i zwiększają wydajność pracy. Reflektory ksenonowe i oświetlenie nocne z reflektorem na krawędzi bębna, reflektorem na powierzchni bębna, reflektorem komory silnika i reflektor wzdłużny dostępne jako akcesoria dodatkowe sprawiają, że praca w nocy jest łatwa. Dane dotyczące zagęszczania sprawiają, że maszyna jest uniwersalna. Wysoka częstotliwość i niska amplituda dla cienkich warstw i wysoka amplituda dla grubych warstw. Możliwość wyboru silnika o odpowiedniej mocy redukuje zużycie paliwa. Wyjątkowy bęben skrętny w połączeniu ze sterowaniem przegubowym tworzą elastyczny układ kierowniczy. Przyjazny serwis. Duża komora silnika położona w tylnym module to mniejszy hałas i mniejsza ilość ciepła przedostająca się do kabiny operatora. Walce kombi Wszystkie walce CC224HF do CC334HF będą dostępne w wersji kombi poprawiającej strukturę górnej warstwy. Moduł kołowy znajduje się z tyłu i zawsze występuje z "psim chodem". W standardzie modułu kombi znajduje się również emulsyjny system zraszania i maty kokosowe, ale osłony termiczne należą do wyposażenia opcjonalnego. W wyposażeniu standardowym znajdują się uchwyty i schodki służące do napełniania zbiornika, jak również łatwe odłączanie - w celu ułatwienia czyszczenia - skrobaków i mat.

7 Moduł operatora, w którym wszystkie przyrządy i dźwignie zawsze dostosowują się do pozycji operatora, decyduje o pełnej kontroli operatora nad maszyną. Dostępne są: otwarta platforma, osłona kabiny, ROPS i dwa typy kabiny z przesuwną i obrotową stacją operatora. Opcjonalne oprogramowanie DCA-A to system, który pomaga Ci w perfekcyjnym wykonywaniu zadań. Pełna widoczność powierzchni bębnów, dysz zraszacza i krawędzi bębnów. Bezobsługowy przegub montowany wysoko ułatwia konserwację silnika i zbiornika wody. Duża pojemność zbiorników na wodę zmniejsza liczbę przerw w pracy potrzebnych do uzupełnienia wody. Walce są dostępne z bębnami dzielonymi, które ułatwiają prowadzenie walca w ciasnych miejscach i zmniejszają ryzyko pęknięcia asfaltu na rondach. Kompaktowy silnik Nowy silnik o niskiej emisji spalin Cummins QSB 3.3 (klasa 3/stopień IIIA) spełnia wszystkie wymagania odnośnie mocy i ma wiele zalet. Łatwy start zimny, niski hałas, szybka diagnostyka i szybsza akceptacja obciążenia, to tylko niektóre z korzyści uzyskanych dzięki niemu. Obcinarka Prasa do wzmocnienia krawędzi asfaltu może być również wyposażona w obcinarkę przeznaczoną do przycinania krawędzi asfaltu przed połączeniem.

8 Wyposażenie standardowe Automatyczna kontrola wibracji (AVC) Automatyczna kontrola wody (AWC) Podwójna amplituda Wyłącznik akumulatora Zwalniak hamulców Mata z włókna kokosowego na koła (kombi) Uchwyt na kubek i puszkę Dokumentacja (instrukcje obsługi), jeden zestaw Elektroniczny system sterowania jazdą (EDC) Hamulec awaryjny Układ zraszania emulsją (kombi) Wyświetlacz temperatury silnika Filtry układu zraszania Wyświetlacz poziomu paliwa Wibracje o wysokiej częstotliwości Sygnał dźwiękowy Licznik godzin roboczych Punkty kontrolne układu hydraulicznego System blokady Interlock Kluczyk główny i rozruchowy Punkty podnoszenia Platforma operatora, z mocowaniami anty-wstrząsowymi Hamulec postojowy Skrobaki, podnoszone, z dociskiem sprężynowym Amortyzowany fotel operatora (platforma i kabina) Przesuwna i obrotowa stacja operatora Prędkościomierz i miernik czestotliwości wibracji Przycisk maksymalnego zraszania System zraszaczy pod ciśnieniem Wyłącznik czasowy zraszacza Kierownica, z możliwością przechylania Obrotomierz Wyświetlacz temperatury płynu hydraulicznego Punkty mocowania Zawór holowania Natychmiastowy wyłącznik Wyłączenie wibracji - przedni lub tylny bęben Wskaźnik napięcia Wskaźnik poziomu wody Lampka ostrzegawcza - filtr powietrza Lampka ostrzegawcza - hamulec Lampka ostrzegawcza - temperatura silnika Lampka ostrzegawcza - ciśnienie oleju w silniku Lampka ostrzegawcza - zablokowany filtr płynu hydraulicznego Lampka ostrzegawcza - temperatura płynu w układzie hydraulicznym Lampka ostrzegawcza - brak ładowania Lampka ostrzegawcza - niski poziom paliwa Dynapac dostosowany do Twoich potrzeb Standardowe wyposażenie dla kabiny System filtrowania powietrza Wentylator świeżego powietrza (3 szybkości) Oświetlenie kabiny Lusterko wsteczne, wewnętrzne Pas bezpieczeństwa Szkło bezodpryskowe, zabarwione Boczne szyby, otwierane Nagrzewnica Wycieraczka ze spryskiwaczem, przednia/tylna Zadbaj o swój sprzęt! Zestaw serwisowy po 50 godzinach pracy Zestaw serwisowy po 250/750 godzinach pracy Zestaw serwisowy po 500 godzinach pracy Zestaw serwisowy po 1000 godzin pracy Zestaw amortyzatorów Zestaw naprawczy przegubu Zestaw naprawczy bębna Zestaw naprawczy wału mimośrodowego Wyposażenie opcjonalne Miernik temperatury asfaltu Alarm cofania Ulegający biodegradacji płyn hydrauliczny Kabina, asymetryczna, ROPS Kabina, symetryczna, ROPS Zadaszenie Maty z włókien kokosowych na bębny Analizator zagęszczania - DCA-A Prasa do obcinarki Apteczka Miernik częstotliwości Osłona termiczna dla kół w modelach kombi Oświetlenie, drogowe, ruch prawostronny Oświetlenie, drogowe, ruch lewostronny Światła, robocze Światła, do pracy w nocy, ksenonowe "Psi chód" ze skrętnym tylnym bebnem Lusterka robocze Lusterka wsteczne, zewnętrzne ROPS, 4 słupy, z dachem i pasem bezpieczeństwa Żóte światło ostrzegawcze Fotel, luksusowy dla platformy i kabiny Znak maszyny wolnobieżnej Dodatkowe zraszacze Obrotomierz Zestaw narzędzi Skrzynka narzędziowa Haki do holowania z przodu i tyłu Osłona na deskę rozdzielczą (bez kabiny) Zamykany wlot zbiornika wody Światła robocze, przednie/tylne dla kabiny/rops daszka Wyposażenie dodatkowe kabiny Klimatyzacja (AC), funkcja chłodzenia Klimatyzacja (ACC), automatyczna kontrola temperatury Radio i odtwarzacz CD Lusterka wsteczne, zewnętrzne Fotel, luksusowy w kabinie Wyposażenie standardowe/wyposażenie opcjonalne może się różnić w zależności od maszyny i rynku. Znajdź swojego lokalnego dealera na stronie Dynapac Poland Sp. z o.o., ul. Rzepakowa 1a, Katowice. Tel: , Fax: Specyfikacje mogą zostać zmienione bez uprzedzenia. Zdjęcia i ilustracje nie zawsze ukazują standardowe wersje maszyn. Powyższe informacje zawierają tylko ogólny opis maszyn i nie wiążą się z żadną gwarancją October 2008
