Walce do zagęszczania gruntu CA Nowa generacja

Transkrypt

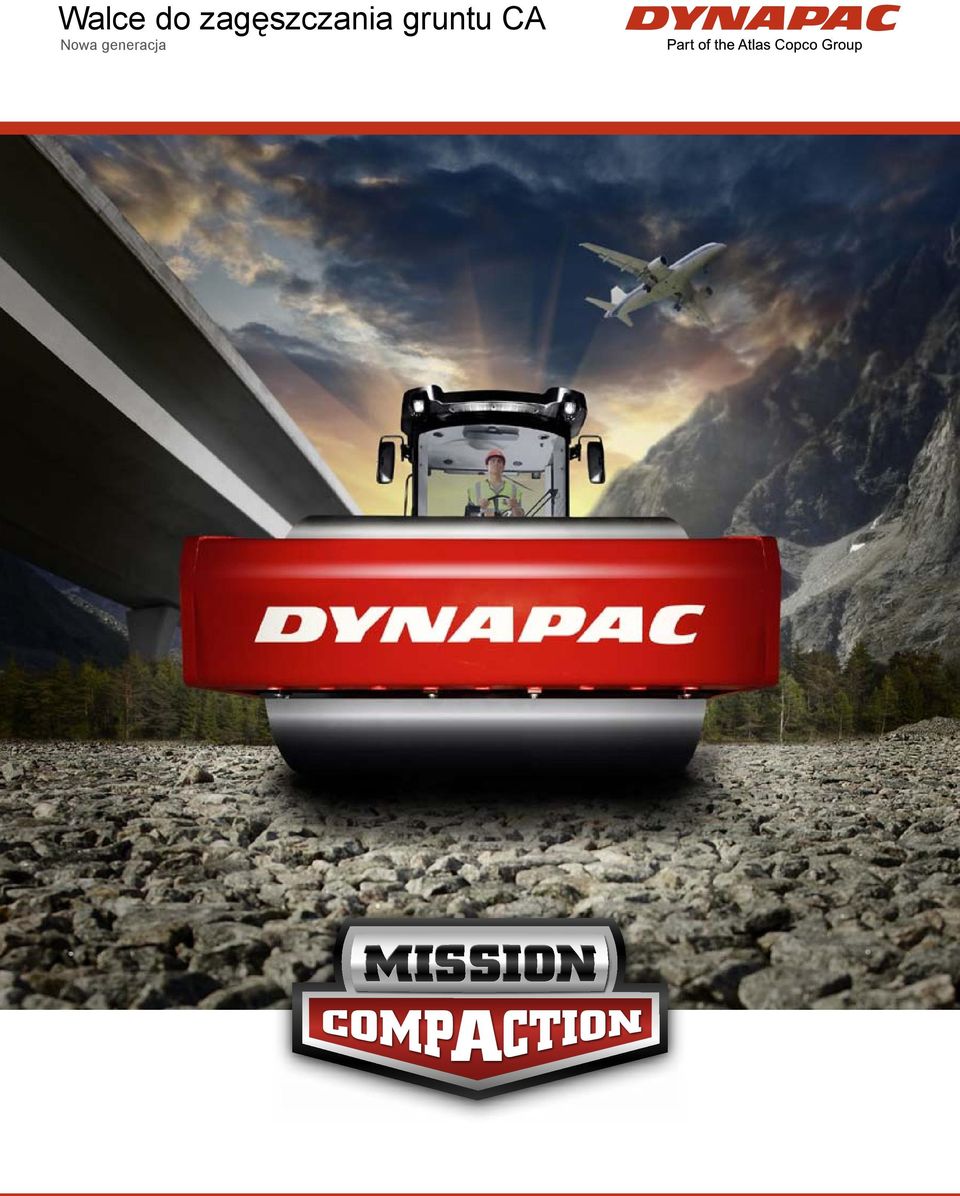

1 Walce do zagęszczania gruntu CA Nowa generacja

2 Działanie Przygotowanie Protokół Unikalne cechy: OPTYMALNE PARAMETRY Gwarantują lepsze wyniki zagęszczania. AKTYWNA KONTROLA PODBIJANIA BĘBNA Nie dopuszcza do uszkodzenia maszyny i nadmiernego zagęszczenia gruntu. SILNIK MONTOWANY POPRZECZNIE Rewolucyjna łatwość serwisowania. NISKI POZIOM HAŁASU I ZUŻYCIE PALIWA Z myślą o zrównoważonym rozwoju i środowisku pracy. CENTRUM KONTROLI Zapewnia pełną kontrolę nad całym procesem zagęszczania.

3 Zagęszczanie z nowej perspektywy PRZEDSTAWIAMY MODELE CA5000, CA6000, CA6500 Te trzy maszyny i ich różne wersje stanowią piątą generację jednobębnowych walców wibracyjnych Dynapac CA. Dzięki nowoczesnej konstrukcji i unikalnym funkcjom stanowią kolejny przykład innowacyjnego sposobu myślenia Dynapac. PEŁEN OBRAZ Zagęszczanie gruntu nie ogranicza się do walca. Opracowując tę generację walców odnieśliśmy naszą niezrównaną wiedzę na temat zagęszczania gruntu do całego procesu: od planowania pracy poprzez wałowanie do analizy rezultatów zagęszczania po wykonaniu zadania. SZYBKO, PROSTO, OPŁACALNIE Dążymy do tego, żeby proces zagęszczania był od początku do końca maksymalnie szybki, prosty i opłacalny. W tym celu skupiamy się na trzech jasno określonych etapach: Przygotowanie, Działanie i Protokół. Składają się one na proces, który nazywamy Misja Zagęszczanie.

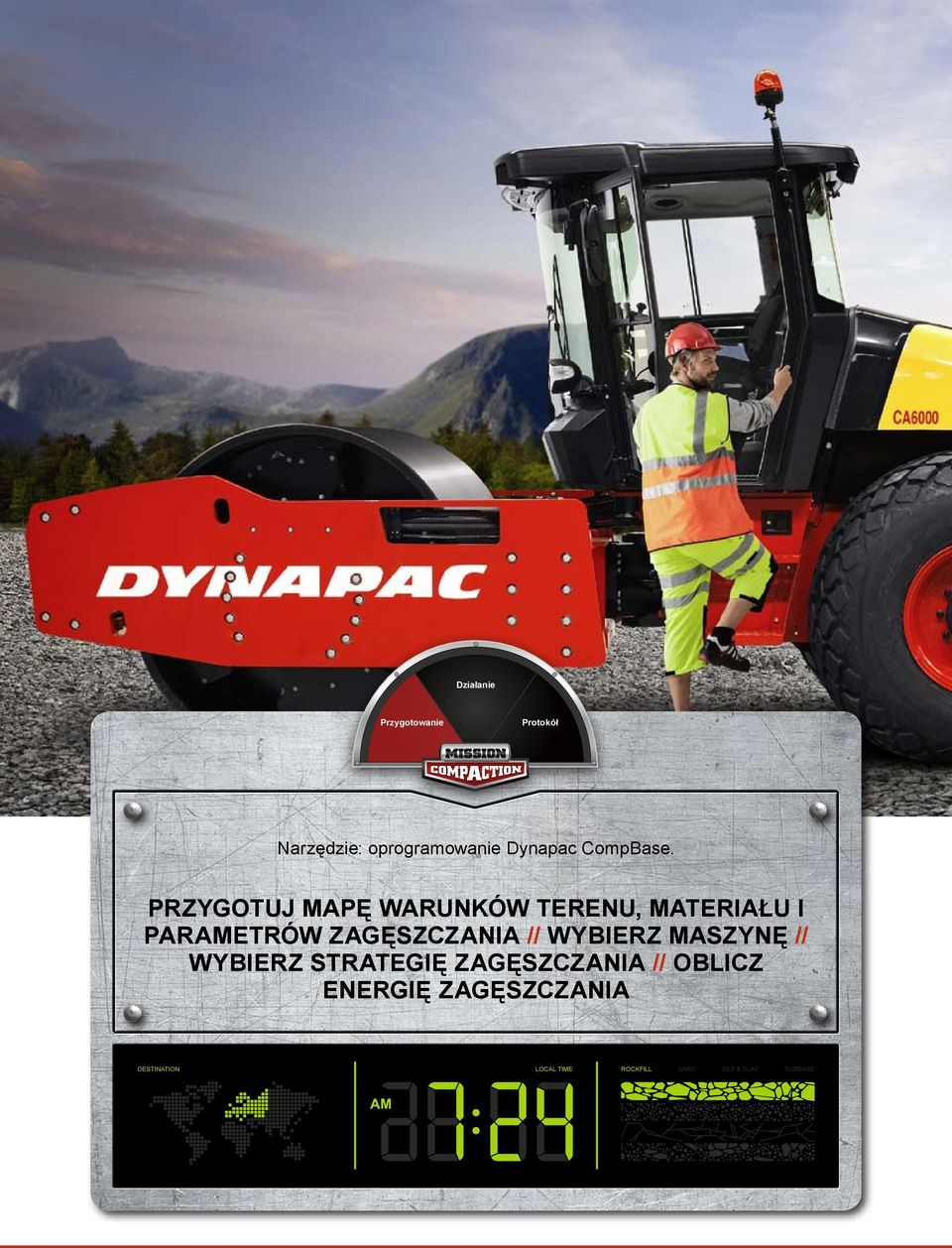

4 Działanie Przygotowanie Protokół Narzędzie: oprogramowanie Dynapac CompBase. PRZYGOTUJ MAPĘ WARUNKÓW TERENU, MATERIAŁU I PARAMETRÓW ZAGĘSZCZANIA // WYBIERZ MASZYNĘ // WYBIERZ STRATEGIĘ ZAGĘSZCZANIA // OBLICZ ENERGIĘ ZAGĘSZCZANIA DESTINATION LOCAL TIME ROCKFILL SAND SILT & CLAY SUBBASE

5 Przed zagęszczaniem: planowanie wydajności i opłacalności misji PRZYGOTUJ MAPĘ WARUNKÓW TERENU Przygotuj mapę warunków terenu, biorąc pod uwagę zagęszczany materiał. Jeżeli walec wyposażony jest w miernik zagęszczania z analizatorem DCA-S (z systemem GPS), można wcześniej przejechać maszyną po zagęszczanym podłożu. Otrzymuje się w ten sposób mapę stanu gruntu i zagęszczanego materiału, określając tym samym ewentualne trudne obszary przed rozpoczęciem wałowania. WYBIERZ MASZYNĘ I STRATEGIĘ ZAGĘSZCZANIA Oprogramowanie Dynapac CompBase wybiera maszynę i metodę pracy w oparciu o rodzaj zagęszczanego materiału. Oprogramowanie dostarcza informacji o oczekiwanej głębokości zagęszczenia i stopniu zagęszczenia po dowolnej liczbie przejazdów. CompBase sugeruje również, jakie ustawienia amplitudy i prędkości wałowania umożliwią osiągnięcie optymalnych rezultatów. Pozwala to zmniejszyć zużycie paliwa i wpływ na środowisko naturalne. OBLICZ ENERGIĘ ZAGĘSZCZANIA CompBase pomaga obliczyć energię zagęszczania dla danego zadania. Wystarczy wpisać parametry misji, żeby program podał szczegółowe dane na temat zagęszczenia i wydajności.

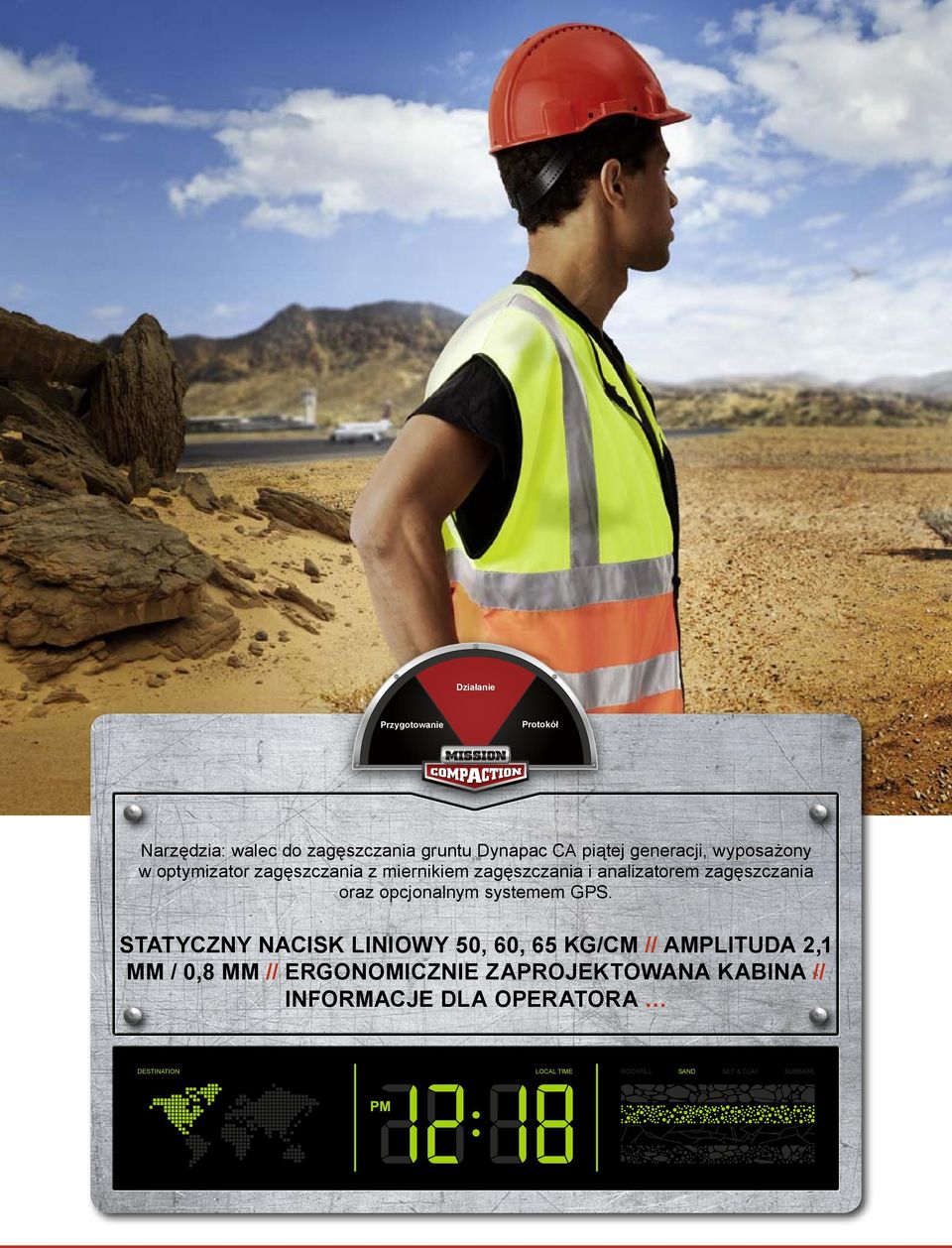

6 Działanie Przygotowanie Protokół Narzędzia: walec do zagęszczania gruntu Dynapac CA piątej generacji, wyposażony w optymizator zagęszczania z miernikiem zagęszczania i analizatorem zagęszczania oraz opcjonalnym systemem GPS. STATYCZNY NACISK LINIOWY 50, 60, 65 KG/CM // AMPLITUDA 2,1 MM / 0,8 MM // ERGONOMICZNIE ZAPROJEKTOWANA KABINA // INFORMACJE DLA OPERATORA LOCAL TIME SAND SILT & CLAY DESTINATION ROCKFILL SUBBASE

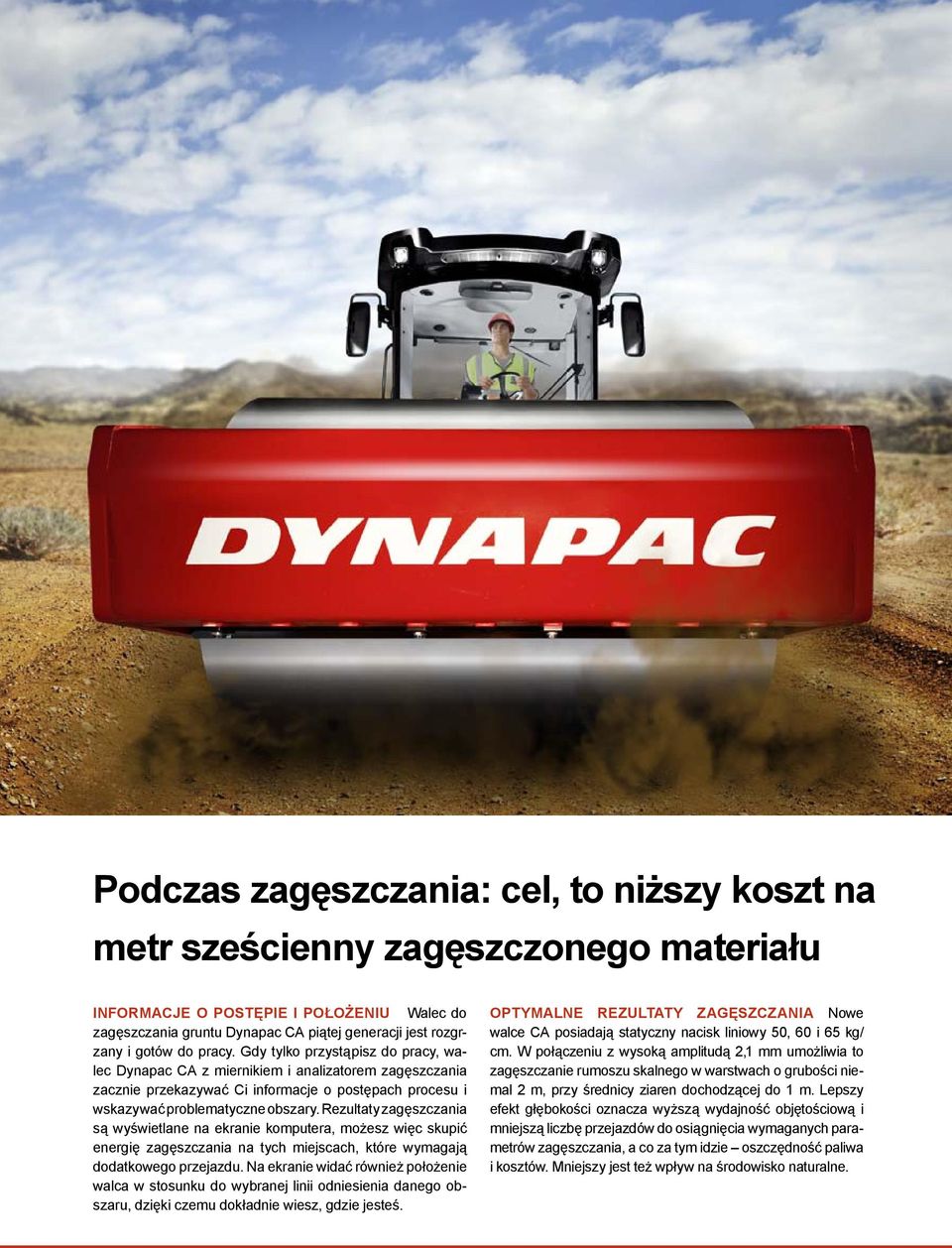

7 Podczas zagęszczania: cel, to niższy koszt na metr sześcienny zagęszczonego materiału INFORMACJE O POSTĘPIE I POŁOŻENIU Walec do zagęszczania gruntu Dynapac CA piątej generacji jest rozgrzany i gotów do pracy. Gdy tylko przystąpisz do pracy, walec Dynapac CA z miernikiem i analizatorem zagęszczania zacznie przekazywać Ci informacje o postępach procesu i wskazywać problematyczne obszary. Rezultaty zagęszczania są wyświetlane na ekranie komputera, możesz więc skupić energię zagęszczania na tych miejscach, które wymagają dodatkowego przejazdu. Na ekranie widać również położenie walca w stosunku do wybranej linii odniesienia danego obszaru, dzięki czemu dokładnie wiesz, gdzie jesteś. OPTYMALNE REZULTATY ZAGĘSZCZANIA Nowe walce CA posiadają statyczny nacisk liniowy 50, 60 i 65 kg/ cm. W połączeniu z wysoką amplitudą 2,1 mm umożliwia to zagęszczanie rumoszu skalnego w warstwach o grubości niemal 2 m, przy średnicy ziaren dochodzącej do 1 m. Lepszy efekt głębokości oznacza wyższą wydajność objętościową i mniejszą liczbę przejazdów do osiągnięcia wymaganych parametrów zagęszczania, a co za tym idzie oszczędność paliwa i kosztów. Mniejszy jest też wpływ na środowisko naturalne.

8 Działanie Przygotowanie Protokół Narzędzia: walec do zagęszczania gruntu Dynapac CA piątej generacji, wyposażony w optymizator zagęszczania z miernikiem zagęszczania i analizatorem zagęszczania oraz opcjonalnym systemem GPS. ŁATWOŚĆ MANEWROWANIA // ZAAWANSOWANE FUNKCJE BEZPIECZEŃSTWA // MNIEJSZE ZUŻYCIE PALIWA I WPŁYW NA ŚRODOWISKO DESTINATION LOCAL TIME ROCKFILL SAND SILT & CLAY SUBBASE

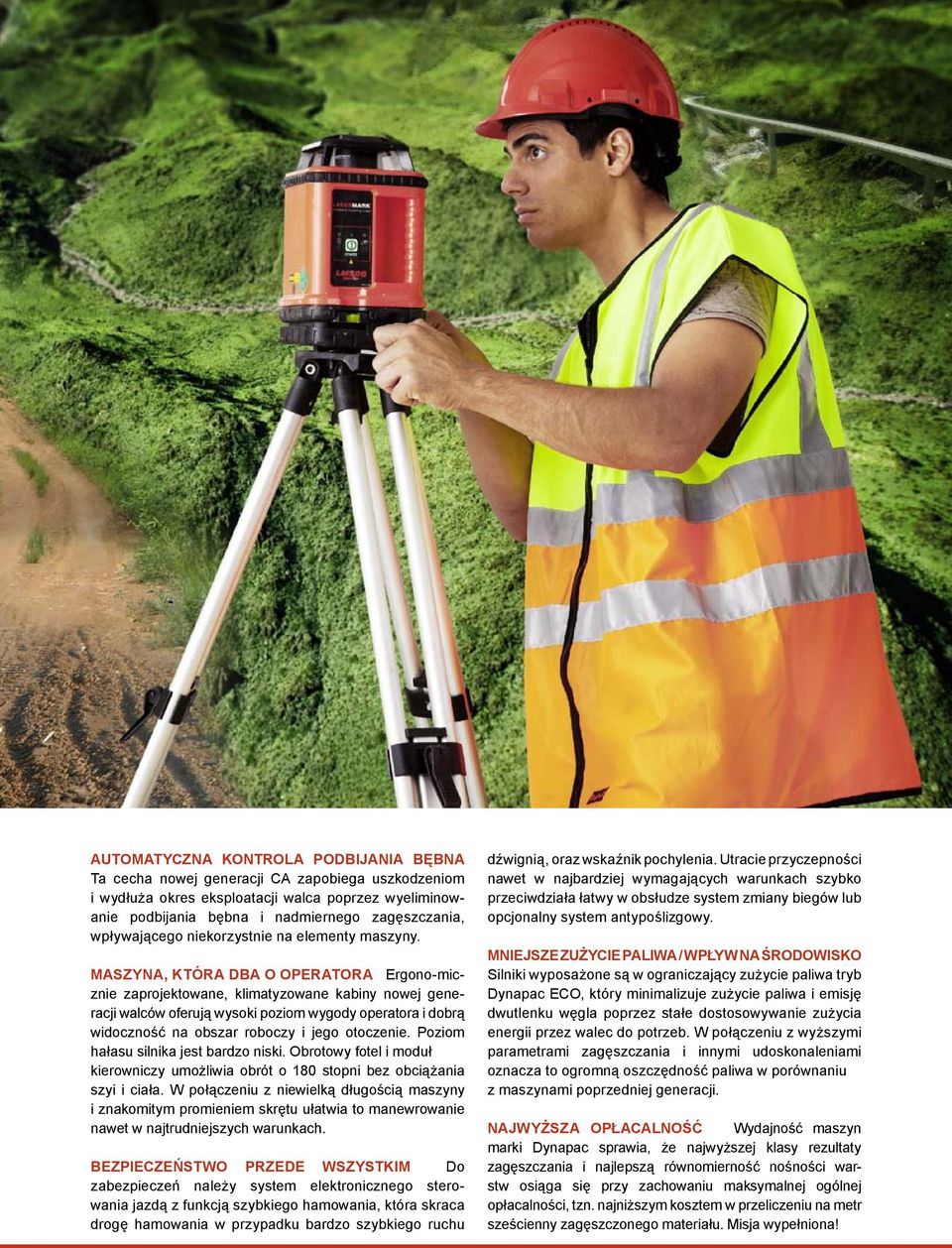

9 AUTOMATYCZNA KONTROLA PODBIJANIA BĘBNA Ta cecha nowej generacji CA zapobiega uszkodzeniom i wydłuża okres eksploatacji walca poprzez wyeliminowanie podbijania bębna i nadmiernego zagęszczania, wpływającego niekorzystnie na elementy maszyny. MASZYNA, KTÓRA DBA O OPERATORA Ergono-micznie zaprojektowane, klimatyzowane kabiny nowej generacji walców oferują wysoki poziom wygody operatora i dobrą widoczność na obszar roboczy i jego otoczenie. Poziom hałasu silnika jest bardzo niski. Obrotowy fotel i moduł kierowniczy umożliwia obrót o 180 stopni bez obciążania szyi i ciała. W połączeniu z niewielką długością maszyny i znakomitym promieniem skrętu ułatwia to manewrowanie nawet w najtrudniejszych warunkach. BEZPIECZEŃSTWO PRZEDE WSZYSTKIM Do zabezpieczeń należy system elektronicznego sterowania jazdą z funkcją szybkiego hamowania, która skraca drogę hamowania w przypadku bardzo szybkiego ruchu dźwignią, oraz wskaźnik pochylenia. Utracie przyczepności nawet w najbardziej wymagających warunkach szybko przeciwdziała łatwy w obsłudze system zmiany biegów lub opcjonalny system antypoślizgowy. MNIEJSZE ZUŻYCIE PALIWA / WPŁYW NA ŚRODOWISKO Silniki wyposażone są w ograniczający zużycie paliwa tryb Dynapac ECO, który minimalizuje zużycie paliwa i emisję dwutlenku węgla poprzez stałe dostosowywanie zużycia energii przez walec do potrzeb. W połączeniu z wyższymi parametrami zagęszczania i innymi udoskonaleniami oznacza to ogromną oszczędność paliwa w porównaniu z maszynami poprzedniej generacji. NAJWYŻSZA OPŁACALNOŚĆ Wydajność maszyn marki Dynapac sprawia, że najwyższej klasy rezultaty zagęszczania i najlepszą równomierność nośności warstw osiąga się przy zachowaniu maksymalnej ogólnej opłacalności, tzn. najniższym kosztem w przeliczeniu na metr sześcienny zagęszczonego materiału. Misja wypełniona!

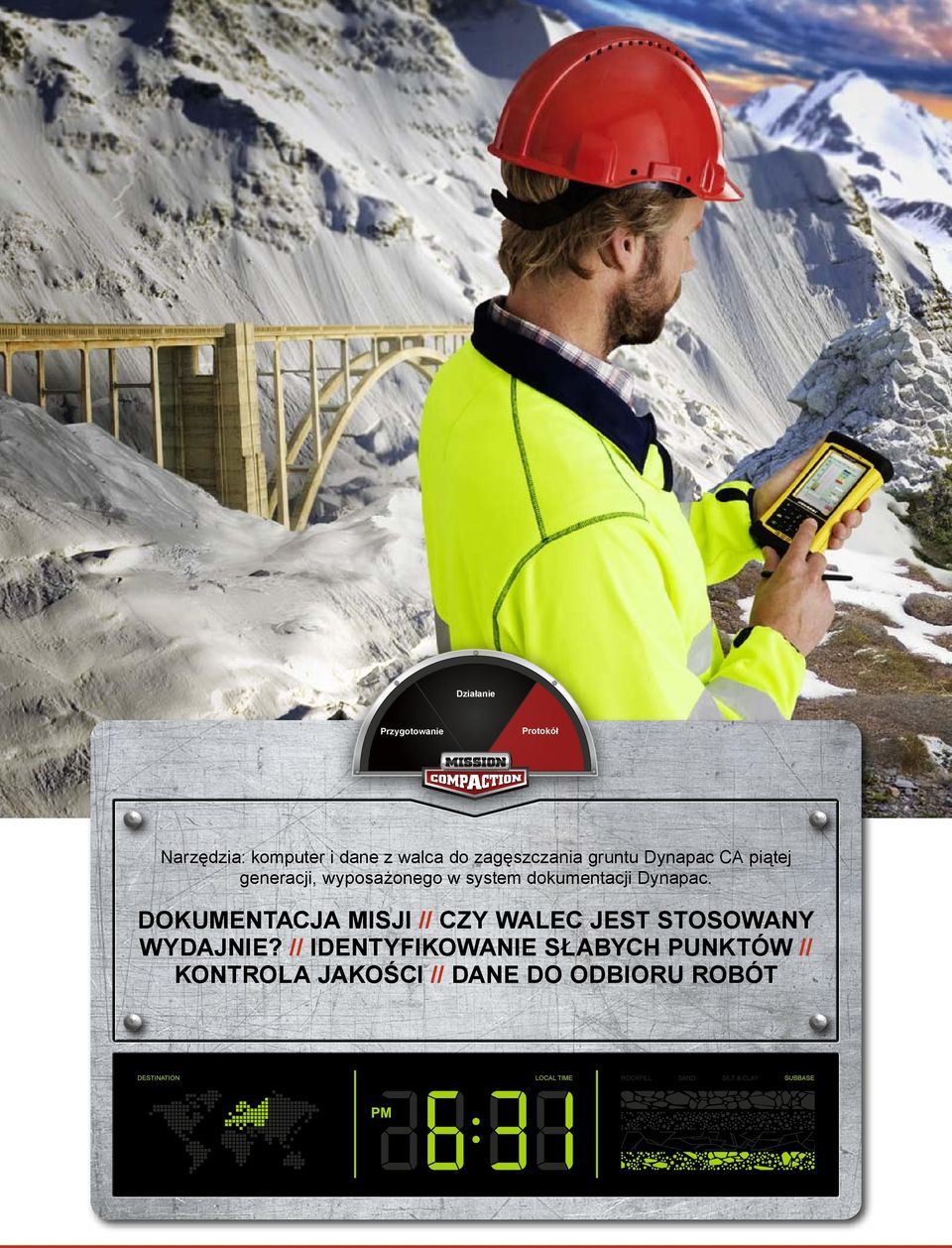

10 Działanie Przygotowanie Protokół Narzędzia: komputer i dane z walca do zagęszczania gruntu Dynapac CA piątej generacji, wyposażonego w system dokumentacji Dynapac. DOKUMENTACJA MISJI // CZY WALEC JEST STOSOWANY WYDAJNIE? // IDENTYFIKOWANIE SŁABYCH PUNKTÓW // KONTROLA JAKOŚCI // DANE DO ODBIORU ROBÓT DESTINATION LOCAL TIME ROCKFILL SAND SILT & CLAY SUBBASE

11 Po zagęszczaniu: dokumentacja misji do celów kontroli jakości SYSTEM DOKUMENTACJI DYNAPAC Stosowanie wbudowanego miernika zagęszczania z analizatorem zagęszczania DCA-S oraz, opcjonalnie, systemem GPS, pozwala na udokumentowanie każdego etapu procesu zagęszczania i zapisanie wszystkich zmierzonych wartości. Funkcja analizy umożliwia ponowne prześledzenie procesu zagęszczania. WYKORZYSTANIE MASZYNY POZIOM WYDAJNOŚCI Zakończone zadanie można później przeanalizować w biurze, żeby ustalić, ile przejazdów wykonano na danej powierzchni i jaki poziom zagęszczenia osiągnięto. Jest to okazja do przekonania się, czy walec jest stosowany wydajnie. ELIMINACJA SŁABYCH PUNKTÓW Analiza rezultatów zagęszczania ujawnia ukryte słabe punkty, w których wymagany poziom zagęszczenia nie został osiągnięty. Dzięki temu można podjąć środki zaradcze przed przystąpieniem do prac budowlanych na danym obszarze roboczym. GWARANCJA JAKOŚCI / ODBIÓR ROBÓT Wysokiej jakości dokumentacja jest przydatna do zarządzania jakością i podczas odbioru robót. Rezultaty odbioru robót można wprowadzić do analizatora DCA, żeby zebrać w jednym protokole wyniki kontroli jakości.

12 Działanie Przygotowanie Protokół Silnik montowany poprzecznie ŁATWOŚĆ SERWISOWANIA // BARDZO NISKI POZIOM HAŁASU // CZYSTE POWIETRZE WLOTOWE // OPTYMALNY ROZKŁAD CIĘŻARU // ŁATWOŚĆ TRANSPORTU // POLE WIDZENIA 1 x 1

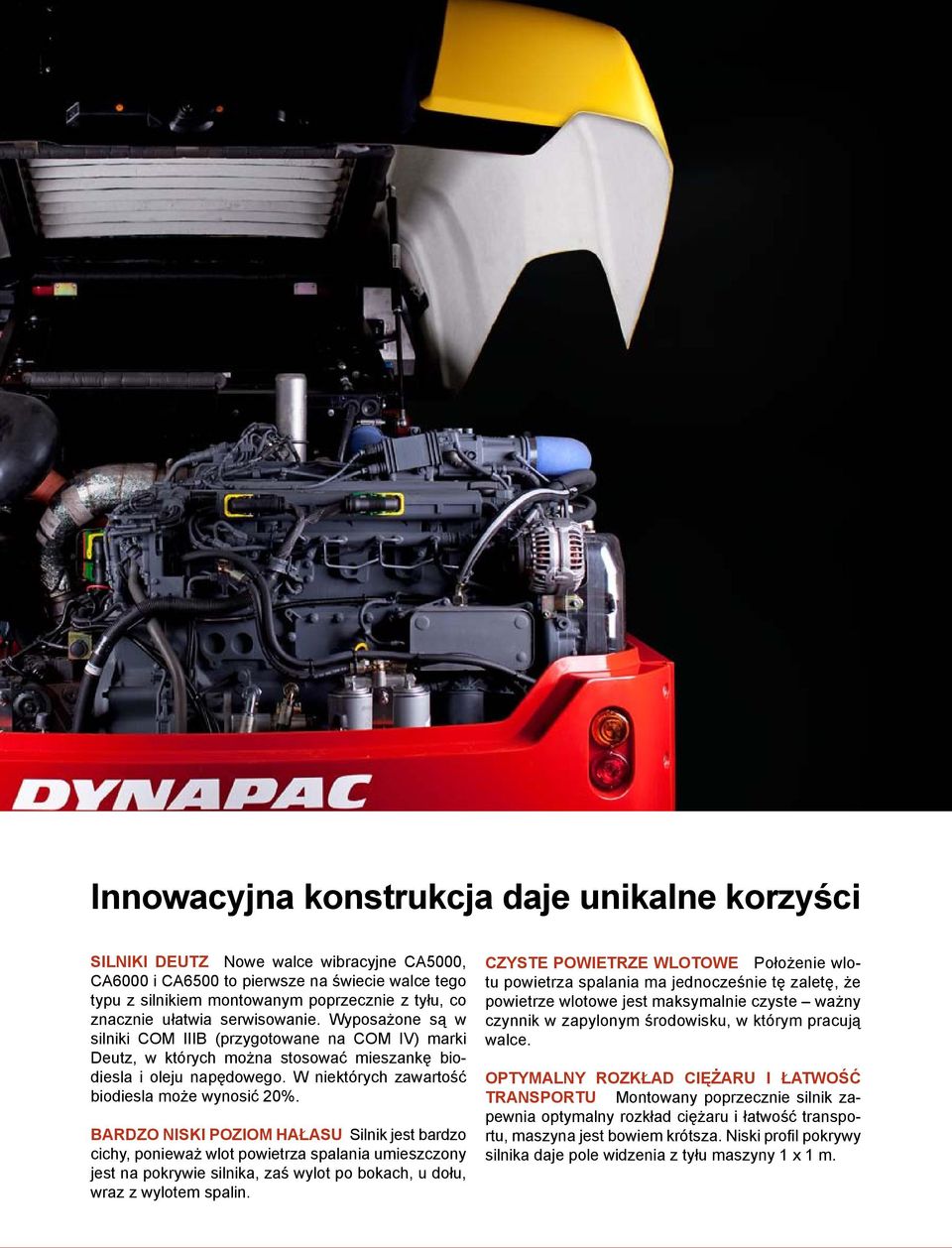

13 Innowacyjna konstrukcja daje unikalne korzyści SILNIKI DEUTZ Nowe walce wibracyjne CA5000, CA6000 i CA6500 to pierwsze na świecie walce tego typu z silnikiem montowanym poprzecznie z tyłu, co znacznie ułatwia serwisowanie. Wyposażone są w silniki COM IIIB (przygotowane na COM IV) marki Deutz, w których można stosować mieszankę biodiesla i oleju napędowego. W niektórych zawartość biodiesla może wynosić 20%. BARDZO NISKI POZIOM HAŁASU Silnik jest bardzo cichy, ponieważ wlot powietrza spalania umieszczony jest na pokrywie silnika, zaś wylot po bokach, u dołu, wraz z wylotem spalin. CZYSTE POWIETRZE WLOTOWE Położenie wlotu powietrza spalania ma jednocześnie tę zaletę, że powietrze wlotowe jest maksymalnie czyste ważny czynnik w zapylonym środowisku, w którym pracują walce. OPTYMALNY ROZKŁAD CIĘŻARU I ŁATWOŚĆ TRANSPORTU Montowany poprzecznie silnik zapewnia optymalny rozkład ciężaru i łatwość transportu, maszyna jest bowiem krótsza. Niski profil pokrywy silnika daje pole widzenia z tyłu maszyny 1 x 1 m.

14 Działanie Przygotowanie Protokół Serwis WSKAŹNIK SERWISOWY // ZNAKOMITY DOSTĘP DO SILNIKA/KOMPONENTÓW // PAKIET ZRÓWNOWAŻONEGO ROZWOJU // KONTROLA KOSZTÓW EKSPLOATACJI // MIĘDZYNARODOWA SIEĆ SERWISOWA //

15 Nowy poziom serwisu WSKAŹNIK SERWISOWY Na wyświetlaczu pojawia się komunikat ostrzegający, że wymagany jest serwis, informujący jednocześnie, jakie działania należy podjąć. drauliczny typu napełnić raz na zawsze, zestaw do serwisu po 50 godzinach pracy, elektryczny podgrzewacz blokowy silnika oraz światła robocze z lampami LED. ZNAKOMITY DOSTĘP DO SILNIKA Silnik montowany poprzecznie z tyłu zapewnia znakomity dostęp podczas prac serwisowych i konserwacyjnych. Pokrywę silnika łatwo jest otworzyć, a pompy hydrauliczne ustawione są w jednej linii z silnikiem i łatwo dostępne do celów serwisu. PAKIET ZRÓWNOWAŻONEGO ROZWOJU Model CA6000D można wyposażyć w pakiet zrównoważonego rozwoju, w skład którego wchodzi system zarządzania obrotami silnika, ulegający biodegradacji płyn hy- KONTROLA KOSZTÓW EKSPLOATACJI Sieciowe oprogramowanie CostCtrl firmy Dynapac oraz umowy serwisowe z rozszerzoną gwarancją zapewniają pełną kontrolę nad kosztami maszyny na przestrzeni całego okresu eksploatacji oraz maksymalną jej dyspozycyjność. KIEDY NAS POTRZEBUJESZ, JESTEŚMY DO USŁUG Międzynarodowa sieć serwisowa Dynapac oferuje pełne wsparcie i pomoc w zakresie wszystkich części zamiennych i potrzeb serwisowych.

16 Masa robocza Statyczny nacisk (z ROPS), kg liniowy, kg/cm Amplituda nominalna (wysoka/niska), mm Działanie CA5000D CA5000DCO CA5000PD 16,000 16,100 16, ,1/0, ,9/1,0 Przygotowanie Protokół CA6000D CA6000DCO CA6000PD 19,300 19,400 19, ,1/0, ,1/0,8 CA6500D CA6500PD 20,700 20, ,1/0,8 2,1/0,8 0 Rumosz skalny Żwir/piasek Ił Glina Warstwa nośna dolna Podbudowa 0 Rumosz skalny Żwir/piasek Ił Glina Warstwa nośna dolna Podbudowa 0 Rumosz skalny Żwir/piasek Ił Glina Warstwa nośna dolna Podbudowa 0,25 0,25 0,25 0,50 0,75 1,00 1,25 0,75 0,45 0,55 0,55 0,6 0,50 0,75 1,00 1,25 1,50 0,8 0,5 0,6 0,65 0,6 0,50 0,75 1,00 1,25 1,50 0,85 0,55 0,6 0,65 0,6 1,50 1,75 1,75 1,75 1,65 m CA5000D CA5000PD 2,00 m 2,0 CA6000D CA6000PD 2,00 m 2,1 CA6500D CA6500PD Niniejsza broszura zawiera informacje o trzech nowych walcach wibracyjnych Dynapac CA, posiadających unikalne, innowacyjne cechy. Jednak zagęszczanie nie ogranicza się do walca. Opracowując nową generację walców odnieśliśmy niezrównaną wiedzę Dynapac na temat zagęszczania gruntu do całego procesu zagęszczania: od planowania pracy aż do analizy rezultatów zagęszczania po wykonaniu zadania. Dążymy przede wszystkim do tego, żeby proces zagęszczania był maksymalnie szybki, prosty i opłacalny. Wierzymy, że udało nam się ten cel osiągnąć. Ten cel to Misja Zagęszczanie Specyfikacje mogą zostać zmienione bez uprzedzenia. Zdjęcia i ilustracje nie zawsze ukazują standardowe wersje maszyn. Powyższe informacje zawierają tylko ogólny opis maszyn i nie wiążą się z żadną gwarancją. PMI , January 2012
