(12) OPI S OCHRONN Y WZORU PRZEMYSŁOWEGO

Transkrypt

1 (12) OPI S OCHRONN Y WZORU PRZEMYSŁOWEGO (19) PL (11 ) 3470 (21) Numer zgłoszenia: 73 0 (51) Klasyfikacja: (22) Data zgłoszenia: (54) Robo t kuchenn y (30) Pierwszeństwo : (DE ) (73) Uprawniony z rejestracji wzoru przemysłowego : BSH Bosch un d Siemens Hausgerat e GmbH, Munchen, (DE ) (45) O udzieleniu prawa z rejestracji ogłoszono: WUP12/200 3 (72) Twórca(y) wzoru przemysłowego : Kaiser Helnut, Wolfratshausen, (DE )

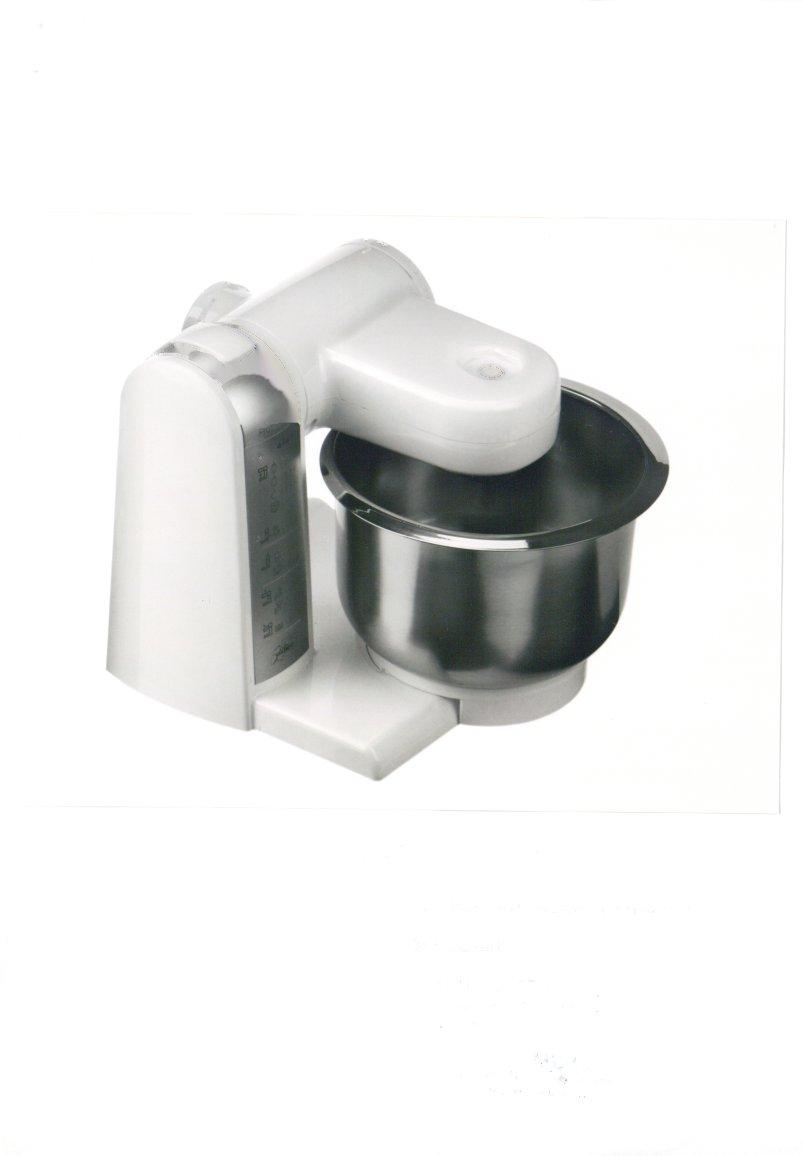

2 BSH Bosch und Siemens Hausgercite GmbH Munchen, Niemcy Twórca wzoru przemysłowego: Helmut Kaiser Robot kuchenny Prawo z rejestracji wzor u przemysłowego trw a od dnia 14 lutego 2002 Pierwszeństwo: 16 sierpnia 2001, Niemcy Przedmiotem wzoru przemysłowego jest robot kuchenny. Istotę wzor u przemysłoweg o stanow i now a posta ć robot a kuchennego, przejawiająca si ę w jeg o kształcie, układzi e linii oraz powierzchni. Wzór robot a kuchenneg o jes t uwidocznion y n a rysunk u i fotografiach, na których fig. 1 przedstawia robota kuchennego w widoku perspektywicznym z góry, fig. 2 - robota kuchennego w widoku perspektywicznym z dołu, fig. 3 - robota kuchennego w widoku z jednego boku, fig. 4 - robota kuchennego w widoku z przodu, fig. 5 - robot a kuchenneg o w widok u z drugieg o boku, fig. 6 - robota kuchenneg o w widoku z tyłu, fig. 7 - robota kuchennego w widoku z góry, fig. 8 - robota kuchennego w widok u z dołu, fig. 9 - robot a kuchenneg o z wyjętym pojemnikiem, w widok u perspektywiczny m z góry, fig robota kuchenneg o z uniesiony m ramieniem, w widok u perspektywicznym z góry.

3 Istotne cech y robot a kuchenneg o wedłu g wzor u przemysłowego polegają na tym, że składa si ę on z podstawy, osadzonego n a niej korpusu, z którym połączone jes t poziome ramię robocze, oraz wyjmowanego pojemnika. Podstawa robota ma kształt czworokątnej płyty o zaokrąglonych krawędziach. Jeden z narożników podstaw y zajmuj e wychodzący z nie j pionow o korpus, któr y zwęża si ę lekk o ku górze tak, że jeg o boczne powierzchnie s ą równoległ e d o siebie, za ś tyln a i przednia powierzchnia korpusu, n a które j znajduj e si ę szere g znakó w graficznych o charakterz e informacyjnym, s ą połączone w całość, tworząc zwieńczenie korpus u w kształci e fragment u pierścienia o poziomej osi. Wzdłuż tej osi z korpusu wychodzi osadzone w ni m obrotow o rami ę robocze. Zasadnicz ą część ramienia stanow i poziomy, dość krótk i i masywn y walec, zakończony pokrętłem o te j same j średnicy. N a obwodzi e pokrętła umieszczon e s ą znak i graficzn e o charakterz e informacyjnym, za ś jeg o część robocz a m a ergonomiczni e ukształtowane wgłębienie z cienk ą przegródką, ułatwiającą manipulowanie pokrętłem. O d tył u z walcowe j powierzchn i roboczego ramieni a wychodz i szerok i pierścień, zakończony nasadką o zaokrąglonym denku. Z przod u roboczeg o ramieni a robota wychodzi, odchylana do góry, masywna łap a o kształcie odpowiadającym kształtow i korpus u robota, przy czy m górn a i dolna powierzchnia łap y s ą wzajemnie równoległe, za ś boczne jej powierzchni e s ą połączone z przod u w całość, tworząc fragment pierścienia o pionowej osi. Wzdłuż te j osi z końca łapy wychodzi w dó ł niewielk i cylindryczn y element, któreg o górny konie c jes t usytuowan y w niewielki m wgłębieniu n a górnej powierzchn i łapy. Elemen t te n jes t usytuowan y centralnie względem znajdującego si ę poniżej pojemnik a w kształcie głębokiej miski. Pojemni k spoczyw a n a kołowe j podkładce, zaopatrzone j w wycięcia, dopasowan e kształte m d o

4 czworokątnej podstaw y robot a i umożliwiające je j stabiln e osadzenie n a podstawi e robota. Podstaw a robot a jes t zaopatrzona o d doł u w nóżki n a przyssawkac h ora z ma szere g nieregularnie rozmieszczonyc h wgłębień, wypukłości ora z szczelin o funkcji technologiczno-użytkowej, ja k na przykład szczeliny wentylacyjne do chłodzenia silnika robota. BSH Bosch und Siemens Hausgerate GmbH
