1 (12) OPI S OCHRONN Y WZORU PRZEMYSŁOWEGO (19) PL (11) (21) Numer zgłoszenia: 9229 (51) Klasyfikacja: (22) Data zgłoszenia: (54) Podstawk a do soli, pieprzu i serwetek papierowyc h (73) Uprawniony z rejestracji wzoru przemysłowego : ATS display Sp. z o.o., Wiązowna, (PL) (45) O udzieleniu prawa z rejestracji ogłoszono: WU P 11/200 6 (72) Twórca(y) wzoru przemysłowego : Stankiewicz Adam, Warszawa, (PL) ; Stankiewicz Tomasz, Warszawa, (PL)

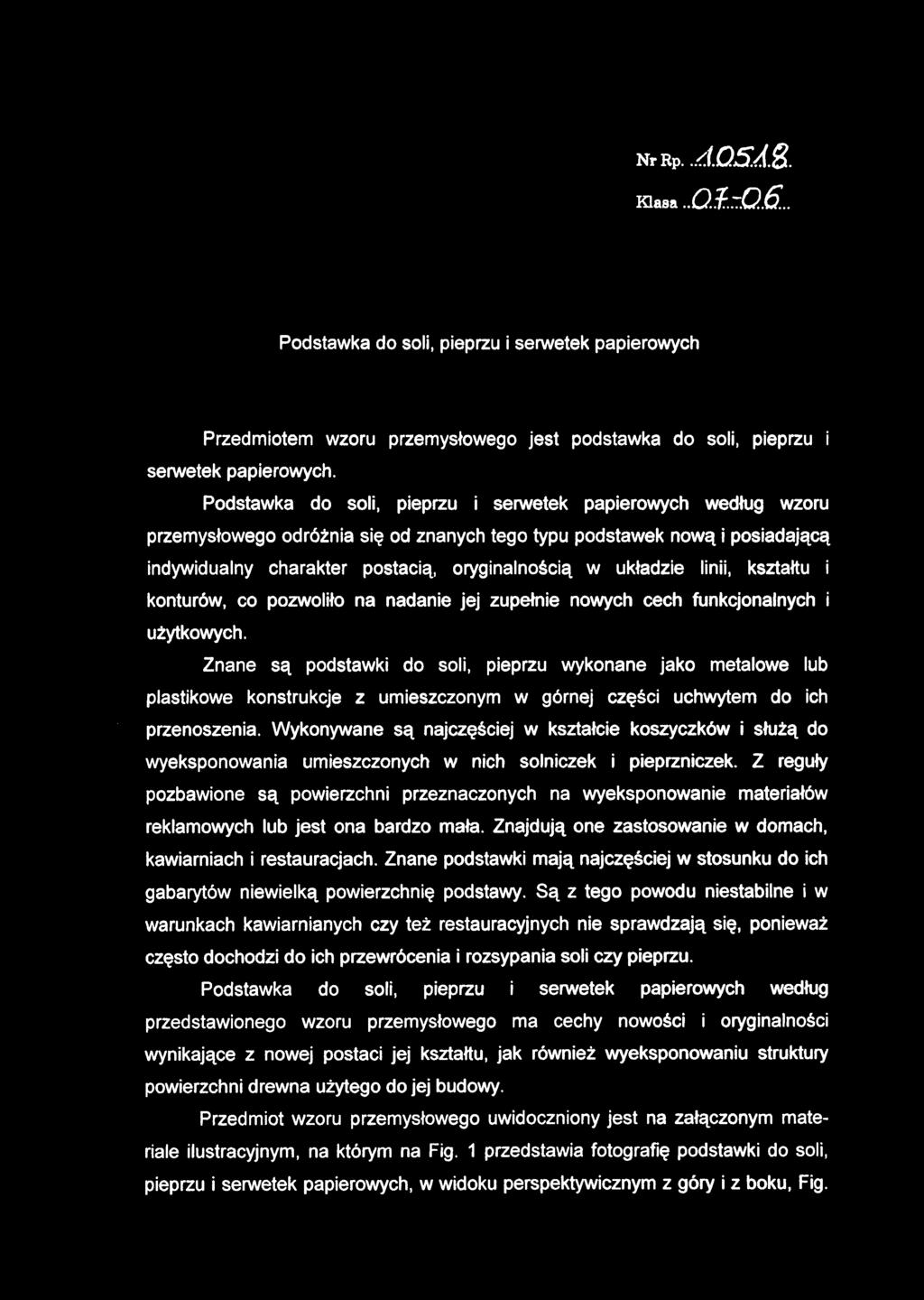

2 Podstawka do soli, pieprzu i serwetek papierowyc h Przedmiotem wzor u przemysłoweg o jes t podstawk a d o soli, pieprz u i serwetek papierowych. Podstawka d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego odróżnia się od znanych tego typu podstawek now ą i posiadającą indywidualny charakte r postacią, oryginalności ą w układzi e linii, kształt u i konturów, c o pozwolił o n a nadani e je j zupełni e nowyc h cec h funkcjonalnyc h i użytkowych. Znane s ą podstawk i d o soli, pieprz u wykonan e jak o metalow e lu b plastikowe konstrukcj e z umieszczony m w górne j częśc i uchwyte m d o ic h przenoszenia. Wykonywan e s ą najczęście j w kształci e koszyczkó w i służ ą d o wyeksponowania umieszczonyc h w nic h solnicze k i pieprzniczek. Z reguł y pozbawione s ą powierzchn i przeznaczonyc h n a wyeksponowani e materiałó w reklamowych lu b jest on a bardz o mała. Znajduj ą on e zastosowani e w domach, kawiarniach i restauracjach. Znane podstawk i mają najczęściej w stosunku do ich gabarytów niewielk ą powierzchni ę podstawy. S ą z teg o powod u niestabiln e i w warunkach kawiarnianyc h cz y te ż restauracyjnyc h ni e sprawdzaj ą się, poniewa ż często dochodzi do ich przewrócenia i rozsypania soli czy pieprzu. Podstawka d o soli, pieprz u i serwete k papierowyc h wedłu g przedstawionego wzor u przemysłoweg o m a cech y nowośc i i oryginalnośc i wynikające z nowe j postac i je j kształtu, ja k równie ż wyeksponowani u struktur y powierzchni drewna użyteg o do jej budowy. Przedmiot wzor u przemysłoweg o uwidocznion y jest n a załączony m mate - riale ilustracyjnym, n a który m n a Fig. 1 przedstawia fotografi ę podstawk i d o soli, pieprzu i serwetek papierowych, w widoku perspektywicznym z góry i z boku, Fig.

3 2 - podstawk ę z Fig. 1, w widoku z boku, Fig. 3 - podstawk ę z Fig. 1, w widoku z góry, Fig. 4 - prostokątn y elemen t d o ekspozycj i materiałó w reklamowych, w widoku perspektywicznym z boku, Fig. 5-8 odmian y podstawki z Fig. 1 w widoku z góry, Fig. 9 podstawk ę z prostokątny m elemente m d o ekspozycj i materiałó w reklamowych z Fig. 4, a Fig. 1 0 podstawkę z odmianą prostokątnego elementu do ekspozycji materiałów. Wykaz odmian; Wzór w odmianie pierwszej przedstawiono na fig.1,2, 3,6, 9 Wzór w odmianie drugiej przedstawiono na fig. 1,2, 3,6,1 0 Wzór w odmianie trzeciej przedstawiono na fig. 5, 9 Wzór w odmianie czwartej przedstawiono na fig. 5,10 Wzór w odmianie piątej przedstawiono na fig. 7,9 Wzór w odmianie szóstej przedstawiono na fig. 7,10 Wzór w odmianie siódmej przedstawiono na fig. 8, 9 Wzór w odmianie ósmej przedstawiono na fig. 8,10 Podstawka d o soli, pieprz u i serwete k papierowyc h wykonan a jes t z grubego plastr a drewna 1, o kształcie elipsy. Doln a płaszczyzna 2 plastra drewna 1 jest płaska, zaś w górnej 3 płaszczyźnie plastr a drewna 1, w pobliżu pierwszego ogniska elipsy osadzone są dwa metalow e półpierścieni e 4, tworzące pojemni k 5, służący d o przechowywani a papierowyc h serwetek. W pobliż u drugieg o ognisk a elipsy, symetrycznie wzdłuż długiej osi wykonane są dwa głębokie owalne gniazda 6, za ś n a krótkie j os i elipsy, symetryczni e wzdłu ż długie j os i wykonan e s ą dw a głębokie okrągł e gniazd a 7. Wymiar y gniaz d 7 i 8 odpowiadaj ą wymiaro m osadzanych w nic h pojemniczkó w z przyprawami. Pomiędz y środkie m elips y a ogniskiem elips y od strony pojemnik a 5, znajduj e si ę wąska szczelin a 8, służąc a do osadzenia element u 9, służąceg o d o eksponowania materiałó w reklamowych. Element 9, wykonan y jes t z cienkie j prostokątne j kształtk i z przezroczysteg o tworzywa sztucznego. Kształtk a t a jes t termiczni e zagięt a wzdłu ż os i symetri i dłuższego bok u w profi l zbliżon y d o liter y V". Elemen t 9, posiad a n a krawędz i bocznej niewielki e wybrani e w kształci e półokręg u 1 0 umożliwiając e łatw ą wymianę materiałó w reklamowyc h umieszczanyc h w szczelini e H, ograniczone j ściankami 12. W dolne j częśc i element u 9 ukształtowan y jes t krótk i profi l o gabarytach odpowiadających podłużnej szczelinie 8.

4 Cechy istotne wzoru przemysłowego: Podstawk a d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego wykonana jest z grubego plastr a drewna 1 o kształcie elipsy i ma w górne j częśc i pojemni k 5 d o przechowywani a serwete k papierowyc h oraz element 9 do eksponowania materiałó w reklamowych. Podstawk a d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego m a osadzon e w pobliż u pierwszeg o ognisk a elips y dw a metalowe półpierścieni e 4 tworząc e pojemni k 5, służąc y d o przechowywani a papierowych serwetek. Podstawk a d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego m a w pobliż u drugieg o ognisk a elipsy, symetryczni e wzdłu ż długiej os i dw a głęboki e owaln e gniazd a 6, za ś w pobliż u krótkie j os i elipsy, symetrycznie wzdłu ż długie j os i m a dw a głęboki e okrągł e gniazd a 7 o rozmiarze dostosowany m d o osadzani a w nic h pojemniczkó w zawierającyc h przyprawy np. sól i pieprz. Podstawk a d o soli, pieprz u wedłu g wzor u przemysłoweg o m a pomiędz y środkiem elipsy a ogniskiem elipsy od strony pojemnika 5, wąską szczelinę Ł służącą do osadzenia elementu 9. Podstawk a d o soli, pieprz u wedłu g wzor u przemysłoweg o m a prostokątn y element 9 wykonan y z cienkieg o bezbarwneg o tworzyw a sztuczneg o zagiętego termicznie wzdłuż os i symetrii dłuższego bok u tworząc szczelinę 1 1 ograniczoną ściankam i 12, umożliwiając ą wsunieci e d o nie j materiałó w reklamowych. Doln a częś ć element u 9, m a krótk i profi l o gabarytac h odpowiadającyc h podłużnej szczelinie 8. Elemen t 9 m a niewielki e wybrani e 1 0 w kształci e półokręg u umożliwiając e łatwą wymian ę materiałó w reklamowyc h umieszczonyc h w szczelini e H miedzy jego ściankami 12. Podstawk a d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego m a podstaw ę z grubeg o plastr a drewn a 1, dw a metalow e półpierścienie 4 i prostokątny element 9 z bezbarwnego tworzywa sztucznego. Odmiana podstawk i d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego ukazan a n a fig.5, m a wykonan e w pobliż u drugieg o ognisk a

5 elipsy, symetrycznie wzdłuż długiej osi dwa głębokie prostokątne gniazda 6, zaś w pobliżu krótkie j os i elipsy, symetryczni e wzdłu ż długie j os i m a wykonan e dw a głębokie okrągł e gniazd a 7 o rozmiarz e dostosowany m d o osadzani a w nic h pojemniczków zawierających przyprawy. Odmiana podstawk i d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego ukazana n a fig.6 ma wykonane w pobliżu drugiego ogniska elipsy, symetrycznie wzdłu ż długie j os i dw a głęboki e owaln e gniazd a < L zaś w pobliż u krótkiej os i elipsy, symetryczni e wzdłu ż długie j os i m a wykonan e dw a głęboki e okrągłe gniazda 7 o rozmiarze dostosowanym do osadzania w nic h pojemniczków zawierających przyprawy. Odmiana podstawk i d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego ukazana na fig.7 ma wykonane w pobliżu drugiego ogniska elipsy, symetrycznie wzdłu ż długie j os i dw a głęboki e okrągł e gniazd a 6, za ś w pobliż u krótkiej os i elipsy, symetryczni e wzdłu ż długie j os i m a wykonan e dw a głęboki e okrągłe gniazda 7 o rozmiarze dostosowanym do osadzania w nic h pojemniczków zawierających przyprawy. Odmiana podstawk i d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego ukazana na fig.8 ma wykonane w pobliżu drugiego ogniska elipsy, symetrycznie wzdłu ż długie j os i dw a głęboki e kwadratow e gniazd a & za ś w pobliżu krótkie j os i elipsy, symetryczni e wzdłu ż długie j os i m a wykonan e dw a głębokie okrągł e gniazd a 7 o rozmiarz e dostosowany m d o osadzani a w nic h pojemniczków zawierających przyprawy. Odmiana podstawk i d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego ukazan a n a fig.9 posiada prostokątny element 9, którego krawędź boczna leżąca naprzeciwk o pojemnik a 5 na serwetki papierow e m a n a wysokości środka krawędz i boczne j niewielki e wybrani e 10,. w kształci e półokręg u umożliwiające łatw ą wymian ę materiałó w reklamowyc h umieszczonyc h miedz y jego ściankami 12. Odmiana podstawk i d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego ukazan a n a fig. 10 posiad a elemen t 9, któreg o krawęd ź boczn a leżąca naprzeciwk o pojemnik a 5 n a serwetki papierow e m a kształ t wycinka koła, oraz m a n a wysokośc i środk a krawędz i boczne j niewielki e wybrani e w kształci e półokręgu 1 0 umożliwiając e łatw ą wymian ę materiałó w reklamowyc h umieszczonych miedzy jego ściankami 12.

6 Wykaz odnośników 1- Plaste r drewna 2- Doln a płaszczyzna plastr a drewna 3- Górn a płaszczyzna plastr a drewna 4- Metalow e półpierścieni e 5- Pojemni k do przechowywania papierowyc h serwetek 6- Głęboki e kwadratowe, owalne lub prostokątne gniazda 7- Głęboki e okrągłe gniazda 8- Szczelin a 9- Elemen t z materiałe m reklamowym 10- Wybrani e w kształcie okręgu 11- Szczelin a 12- Ściank i boczne RZEC

7 Fig. 1

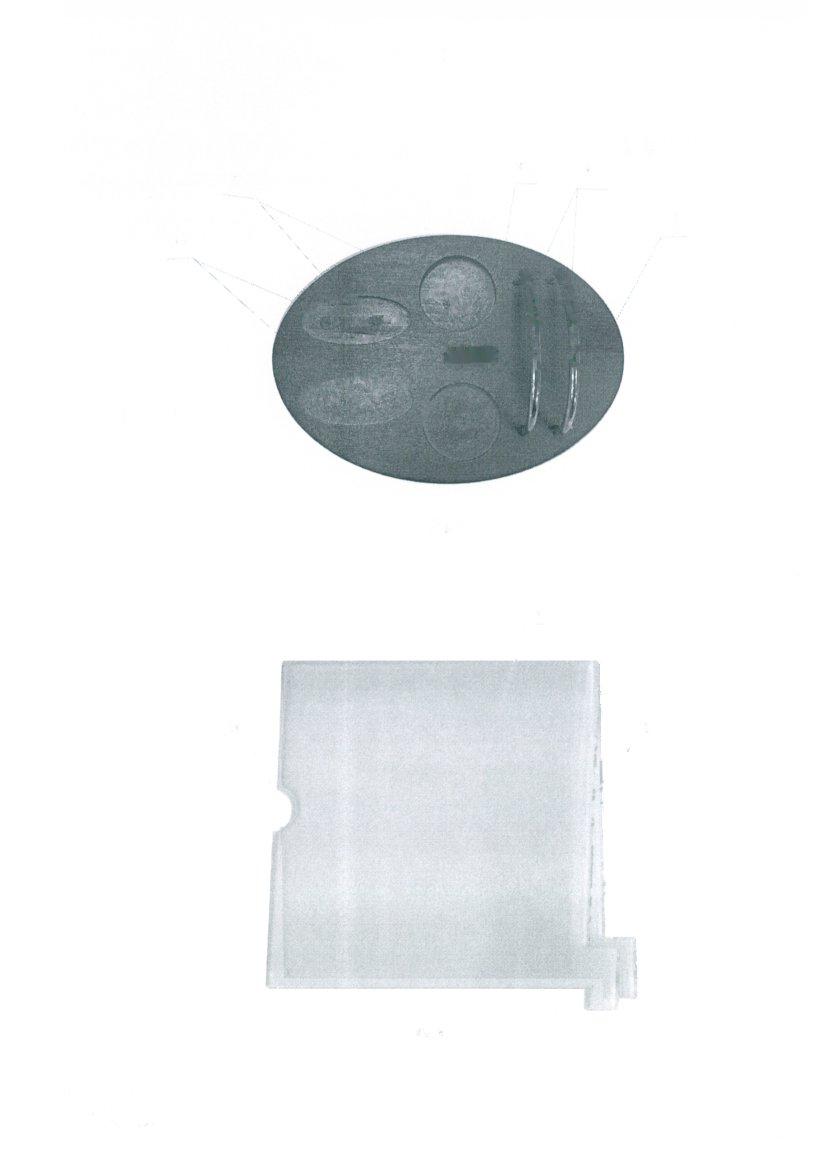

8 Fig.3

9 Fig. 5 Fig.6

10 Fig. 7

11 Fig. 9 Fig. 10

12 Fig. 8 Fig. 10 Fig. 9 Fig. 5 Fig. 6 Fig. 7
