1 (12) OPI S OCHRONNY WZORU PRZEMYSŁOWEGO (19) PL (11)Rp.542 (21) Numer zgłoszenia: (51) Klasyfikacja : (22) Data zgłoszenia: (54) Pojaz d rolniczy (30) Pierwszeństwo : (SE) (73) Uprawnion y z rejestracji wzoru przemysłowego : VADERSTAD-VERKEN AB, Vaderstad, (SE) (45) O udzieleniu prawa z rejestracji ogłoszono: WU P 10/200 2 (72) Twórca(y) wzoru przemysłowego : Stark Crister, Vaderstad, (SE)

2 Vaderstad-Verken A B Vaderstad, Szwecj a Twórca wzoru zdobniczego : Crister Star k Pojazd rolnicz y Prawo z rejestracji wzoru zdobniczego trw a od dnia : 30 września r Pierwszeństwo : 30 marca r Szwecja Przedmiotem wzoru zdobniczego jest pojaz d rolniczy. Istotę wzoru stanow i now a posta ć pojazd u rolniczeg o przejawiając a si ę w kształcie i układzie linii. Wzór pojazd u rolniczeg o uwidocznion o n a rysunkach, n a któryc h fig. 1 przedstawia pojaz d w widok u z boku, fig. 2 - pojaz d w widok u perspektywicznym, fig. 3 - pojazd w położeniu roboczym, w widoku z boku, fig. 4 przedstawia pojaz d w położeniu roboczym, w widoku o d tyłu. Pojazd rolnicz y m a ram ę z kołam i i dyszel połączon y z ram ą łącznikiem. Na rami e i dyszlu s ą umieszczon e narzędzi a rolnicze. Ram a m a dw a ramion a

3 usytuowane d o siebi e równoiegl e i z odstępem, za ś n a każdy m ramieni u pojazd m a p o jedny m kole. Narzędzi a rolnicze, maj ą posta ć usytuownyc h w rzędzie, stykającyc h si ę z e sob ą współosiowych, płaskic h pierścieni, mających n a powierzchniach bocznyc h faliste występy, a od środk a krzyżując e się z e sob ą promieniow o czter y żebra. Każd y rzą d pierścien i jes t zakończon y na ob u końcac h walce m z któreg o powierzchn i boczne j wystaj e prostokątn e ramię, mając e trójkątn y konie c usytuowan y n a rami e pojazdu. N a zewnątr z pojazdu, pomiędz y każdy m pierścienie m a ram ą s ą usytuowan e trójkątn e żebra, a o d wewnątr z poprzeczn e i ukośne listwy. N a poprzecznyc h listwach, nad rzęde m pierścien i s ą umieszczone, p o ob u stronac h pojazd u p o dwi e z każdej strony, wzdłużne, prostokątn e belk i górn a i dolna, składając e si ę z segmentów usytuowanyc h z odstępe m względe m siebie, mającyc h w widok u z boku kształ t prostokątów, o ściętych, górnyc h narożach. Belk i górn a i dolna s ą usytuowane jedn a na d drug ą za ś z każde j wzdłużne j belk i wystaj ą n a bok i pojazdu ukośne, zębat e tarcze, ułożon e z odstępe m i równolegl e względe m siebie. Każd a tarcz a m a rozmieszczon e promieniow o wokó ł środk a kółk a umieszczone w okrągły m obrysie. Tarcz e bele k górnyc h s ą ustawion e po d kątem względe m tarc z bele k dolnych. Natomias t dysze l m a w widok u z gór y kształt trójkątne j ramy, prz y czy m dw a końc e ramio n s ą wygięte w kszta ł liter y S i s ą usytuowan e n a rami e pojazdu. Z dyszl a wystaj e jarzm o w kierunk u łącznika pojazdu, a pomiędz y ramionam i dyszl a jes t poprzeczn a belka. O d góry pojazd u dysze l m a wystając e d o gór y dw a uchwyt y, prz y czy m jede n z nich jes t esowat o wygięty. O d spod u s ą usytuowan e narzędzi a rolnicz e w postaci rzęd u płaskic h pierścieni, któr e n a powierzchniac h bocznyc h maj ą faliste występy, a o d środk a krzyżując e si ę z e sob ą i ułożon e promieniści e cztery żebra. Rzą d pierścien i jes t zakończon y walce m z któreg o powierzchn i bocznej wystaj e prostokątn e ramię, któreg o zakończon y trójkątni e konie c jes t

4 usytuowany n a łącznik u pojazdu, mająceg o kształ t nieregularne j bryły. Z a rzędem pierścieni, w kierunk u przeciwległeg o końca, s a dw a rzęd y zębatyc h tarcz. Pomiędz y rzędam i tarcz i ramą dyszla s ą ukośne, poprzeczn e i wzdłużne listwy ora z trójkątn e żebra, prz y czy m dysze l jes t zakończon y wystający m d o dołu występem. Rama pojazd u jest składan a o d położeni a roboczeg o d o położeni a dogodneg o dla transportu. Zastrzeżenie ochronn e Pojazd rolnicz y mając y ram ę z kołam i i dysze l połączon y z ram ą łącznikiem, prz y czy m n a rami e i dyszl u s ą umieszczon e narzędzi a rolnicze, znamienny tym, że ram a m a dwa ramion a usytuowan e d o siebi e równolegl e i z odstępem, za ś n a każdy m ramieni u pojaz d m a p o jedny m kole, za ś narzędzi a rolnicze, maj ą posta ć usytuownyc h w rzędzie, stykającyc h si ę z e sob ą współosiowych, płaskic h pierścieni, mającyc h n a powierzchniac h bocznyc h faliste występy, za ś o d środk a krzyżując e si ę z e sob ą promieniow o czter y żebra, prz y czy m każd y rzą d pierścien i jes t zakończon y n a ob u końcac h walcem z któreg o powierzchn i boczne j wystaj e prostokątn e ramię, mając e trójkątny konie c usytuowan y n a rami e pojazdu, za ś n a zewnątr z pojazdu, pomiędzy każdy m pierścienie m a ram ą s ą usytuowan e trójkątn e żebra, a o d wewnątrz poprzeczn e i ukośn e listwy, za ś n a poprzecznyc h listwach, na d rzędem pierścien i s ą umieszczone, p o obu stronac h pojazd u p o dwi e z każde j strony, wzdłużne, prostokątn e belk i górna i dolna, składając e si ę z segmentó w usytuowanych z odstępem względem siebie, mającyc h w widoku z boku kształ t prostokątów, o ściętych, górnyc h narożach, prz y czy m belk i górn a i doln a s ą usytuowane jedn a na d drug ą za ś z każde j wzdłużne j belk i wystaj ą n a bok i

5 pojazdu ukośne, zębat e tarcze, ułożon e z odstępe m i równolegl e względe m siebie, a każd a tarcz a m a rozmieszczon e promieniow o wokó ł środk a kółk a umieszczone w okrągły m obrysie, prz y czy m tarcz e bele k górnyc h s ą ustawione po d kąte m względe m tarc z bele k dolnych, natomias t dysze l m a w widoku z gór y kształ t trójkątne j ramy, prz y czy m dw a końc e ramio n s ą wygięt e w kszta ł liter y S i są usytuowane n a ramie pojazdu, prz y czy m z dyszla wystaj e jarzmo w kierunk u łącznik a pojazdu, a pomiędz y ramionam i dyszl a jes t poprzeczna belka, natomias t o d gór y pojazd u dysze l m a wystając e d o gór y dwa uchwyt y, przy czy m jeden z nic h jest esowat o wygięty, za ś o d spod u s ą usytuowane narzędzi a rolnicz e w postac i rzęd u płaskic h pierścieni, któr e n a powierzchniach bocznyc h maj ą falist e występy, za ś o d środk a krzyżując e si ę ze sob ą i ułożon e promieniści e czter y żebra, prz y czy m rzą d pierścien i jes t zakończony walce m z któreg o powierzchn i boczne j wystaj e prostokątn e ramię, którego zakończon y trójkątni e konie c jes t usytuowan y n a łącznik u pojazdu, mającego kształ t nieregularne j bryły, za ś z a rzęde m pierścieni, w kierunk u przeciwległego końca, s a dw a rzęd y zębatyc h tarcz, prz y czy m pomiędz y rzędami tarc z i ram ą dyszl a s ą ukośne, poprzeczn e i wzdłużn e listw y ora z trójkątne żebra, prz y czy m dysze l jes t zakończon y wystający m d o doł u występem, jak t o uwidocznion o n a załączonych rysunkac h fig Vaderstad-Verken A B Pełnomocnik:

6 Fig. 1

7 Fig. 2

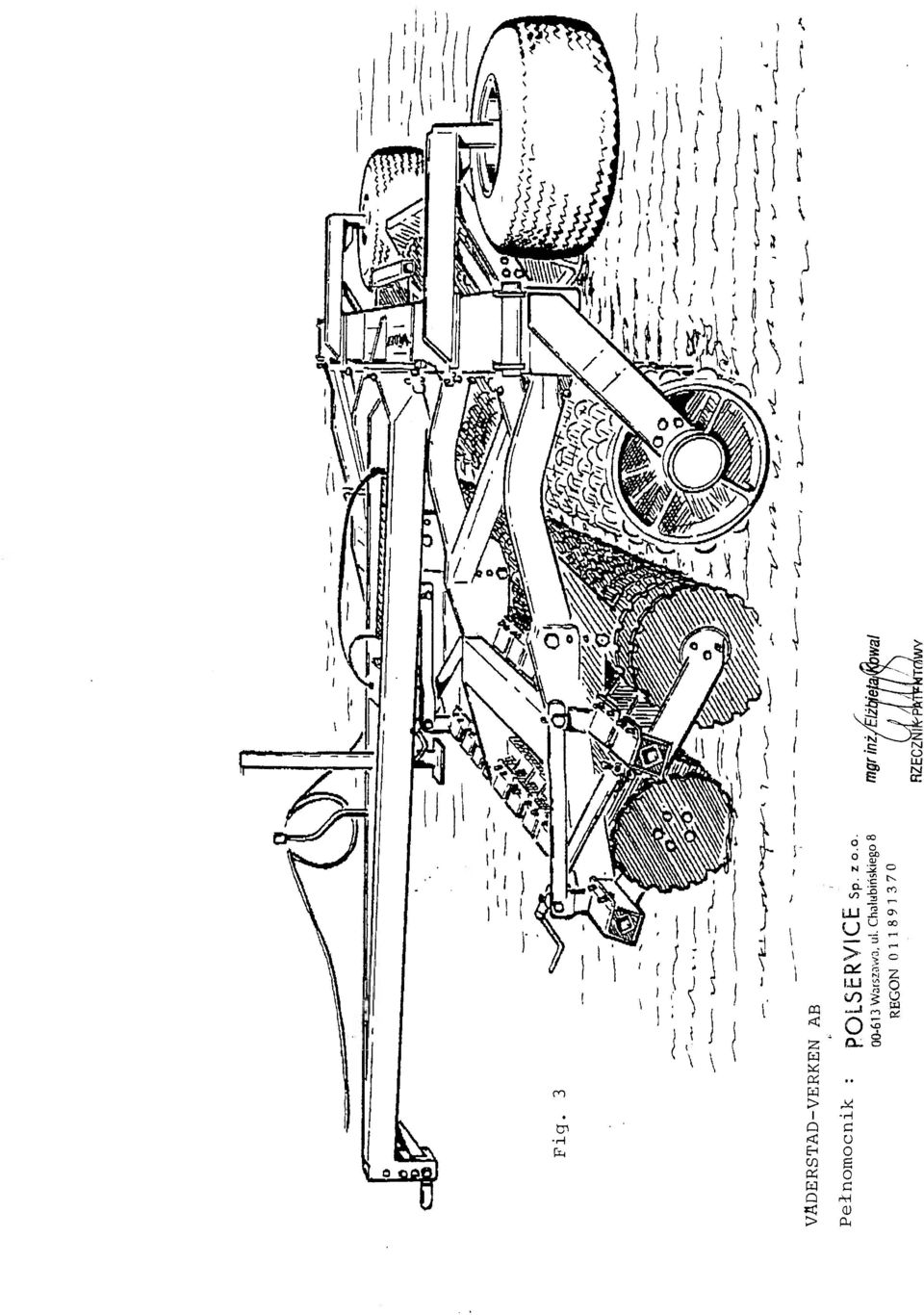

8 Fig. 3

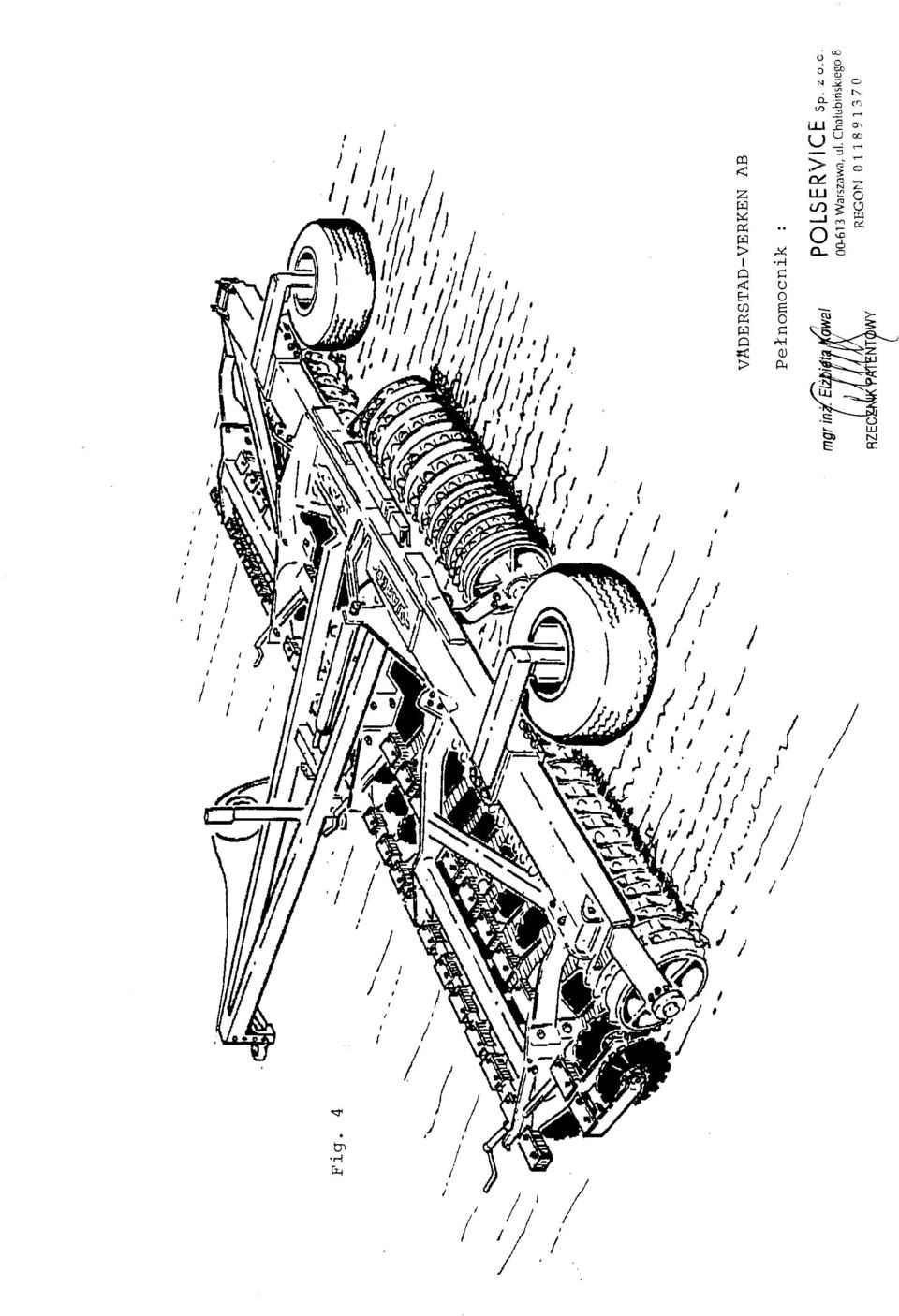

9 Fig. 4
