1 (12) OPI S OCHRONN Y WZORU PRZEMYSŁOWEGO (19) PL (11)Rp.1507 (21) Numer zgłoszenia: (51) Klasyfikacja : (22) Dat a zgłoszenia: (54) Apara t telefoniczn y (30) Pierwszeństwo : (DE) (73) Uprawnion y z rejestracj i wzoru przemysłowego : Siemens Aktiengesellschaft, Monachium, (DE) (45) O udzieleni u praw a z rejestracj i ogłoszono : WU P 02/2003 (72) Twórca(y) wzoru przemysłowego : Hillenmayer Stefan, Monachium, (DE); M nsche r Wolfgang, Monachium, (DE)

2 Siemens Aktiengesellschaft, Monachium, Niemc y Twórcy wzoru zdobniczego : Stefan Hillenmayer, Wolfgan g M nsche r Aparat telefoniczn y Prawo z rejestracji wzor u zdobniczeg o trw a od dnia 2 1 lipc a r. Pierwszeństwo: 26 stycznia r., Niemc y Przedmiotem wzor u zdobniczeg o jes t apara t telefoniczn y zawierający korpu s o zarysie prostopadłościanu i słuchawkę. Istotę wzor u zdobniczeg o stanow i now a posta ć aparat u telefonicznego przejawiająca si ę w jeg o kształci e i układzi e elementów.

3 Aparat telefoniczn y wedłu g wzor u jes t przedstawion y n a załączonych rysunkach, n a któryc h fig. 1 przedstawi a wido k perspektywiczny aparat u telefoniczneg o w widok u z gór y i z prawej strony, fig. 2 - aparat telefoniczn y w widoku z prawej strony, fig. 3 - aparat telefoniczn y w widoku z lewej strony, fig. 4 - apara t telefoniczn y w widok u z przodu, fig. 5 - aparat telefoniczn y w widok u z tyłu, fig. 6 - apara t telefoniczny w widoku z góry, fig. 7 - aparat telefoniczn y w widoku z dołu. Aparat telefoniczn y przewodow y z ręczna słuchawk ą m a według wzor u swoj a powierzchni ę obsługową, zwrócon ą k u użytkownikowi, pochylon ą i lekk o wyoblona. P o lewe j stroni e tej powierzchn i obsługowe j znajduj e si ę w stani e nieużywania słuchawka ręczna telefonu. Na praw o o d wgłębienia dl a słuchawk i aparat u umieszczone s ą n a powierzchn i obsługowej : klawiatur a wybiercza, pol e napisow e ja k równie ż dalsz e element y obsługowe. Powyżej klawiatur y wybierczej, składającej si ę z klawiszy, rozmieszczonyc h w czterec h poziomyc h rzędach i trzech pionowyc h szeregach, s ą przewidziane n a przedłużeniu pionowych szeregó w klawisz y trz y dodatkow e przycisk i funkcyjne. Na praw o o d klawiatur y znajduj ą si ę n a przedłużeniu dwóch górnyc h poziomyc h rzędów klawisz y dw a dalsz e przycisk i funkcyjne. Klawisze obydwóc h zewnętrznych pionowyc h szeregó w klawiatury są, na każdym ic h skierowanym n a zewnątrz obrzeżu, ukształtowane w przybliżeniu półkoliście, Powyżej klawiatur y wybiercze j i dodatkowyc h przyciskó w funkcyjnych przewidzian e jest, jak o umieszczon e n a je j przedłużeniu z pewny m odstępem, pol e napisowe, prz y czy m w

4 górnym obszarz e pol a napisoweg o umieszczon e s ą dwi e par y dwóch dodatkowych przyciskó w funkcyjnych, w każdym przypadk u jeden po prawej i drugi p o lewe j stroni e pola napisów, ja k t o uwidoczniono n a załączonych fig. : 1 do 6. Na spodnie j stroni e aparat u znajduj ą si ę nóżki d o stawiania ja k równie ż gniazdk a przyłączowe dl a aparat u telefonicznego i przewód przyłączeniowy dl a słuchawki, ja k t o uwidoczniono n a załączonej fig. 7. Zastrzeżenia ochronn e 1. Aparat telefoniczn y przewodowy, zawierający korpu s o zarysie prostopadłościanu i słuchawk ę usytuowan ą w e wgłębieniu n a górne j powierzchni, znamienn y tym, że m a pochyloną i lekk o wyoblon ą zwrócon ą d o użytkownika górn ą powierzchnię wyposażoną, n a prawo o d wybrania n a słuchawkę, w klawiaturę wybierczą, pol e napisó w ora z dalsz e element y obsługowe, prz y czy m powyżej klawiatur y wybierczej, składającej si ę z klawisz y rozmieszczonyc h w czterec h poziomych rzędach i trzec h pionowyc h szeregach, n a przedłużeniu pionowyc h szeregó w klawisz y znajduj ą si ę trz y dodatkowe przycisk i funkcyjn e a n a praw o o d klawiatur y n a przedłużeniu dwóc h górnyc h poziomyc h rzędów klawisz y dw a dalsze przycisk i funkcyjne, prz y czy m powyżej klawiatur y wybierczej i trzec h dodatkowyc h przyciskó w funkcyjnyc h znajduje si ę pol e napisowe, ja k t o uwidocznion o n a załączonych fig. 1 do Aparat telefoniczn y wedłu g zastrz. 1, znamienn y tym, że klawisz e obydwóc h zewnętrznych pionowyc h szeregó w klawiatury wybierczej mają n a swoic h zewnętrznych obrzeżach w

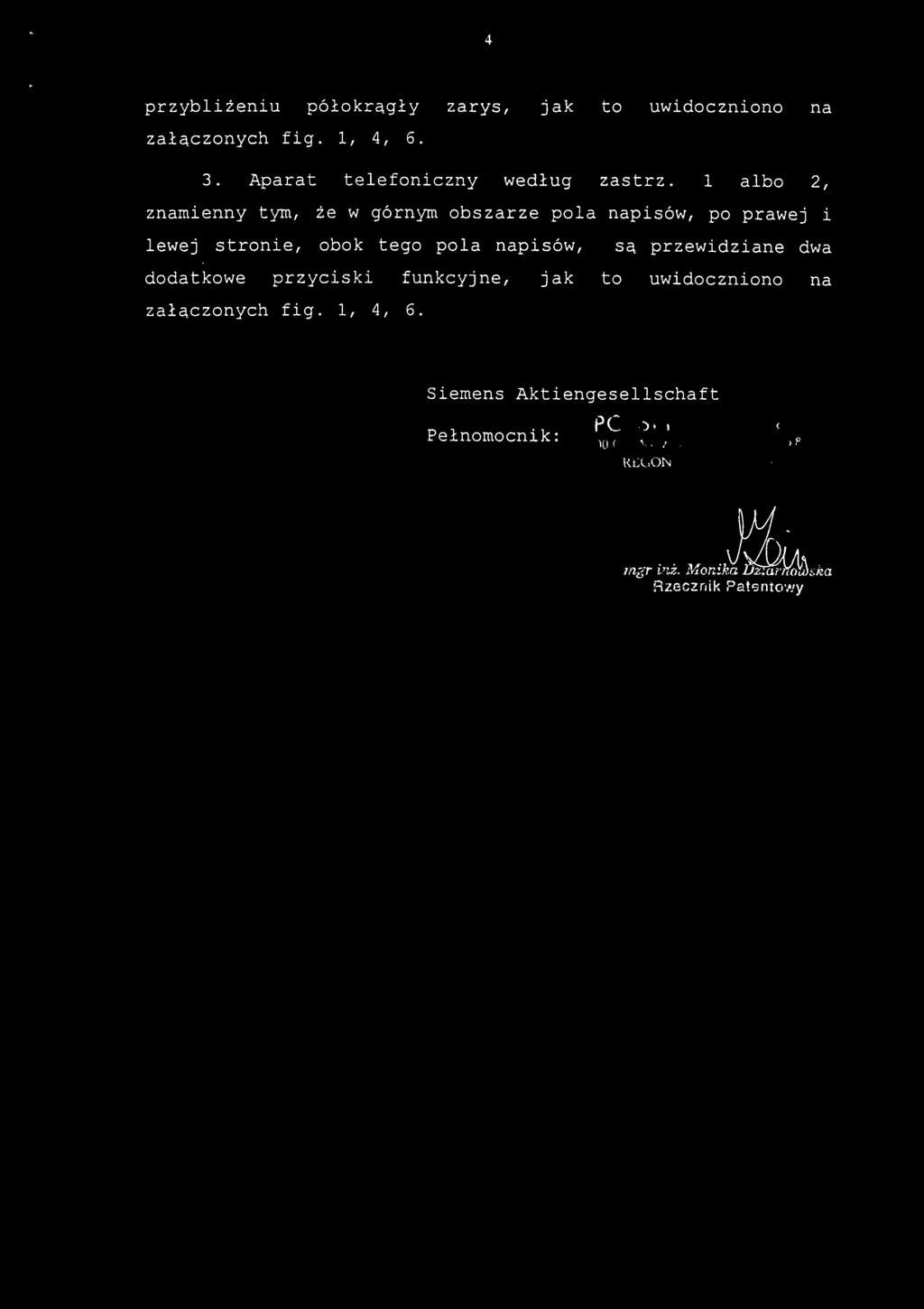

5 przybliżeniu półokrągły zarys, ja k t o uwidocznion o n a załączonych fig. 1, 4, Apara t telefoniczn y wedłu g zastrz. 1 alb o 2, znamienny tym, że w górnym obszarze pola napisów, p o prawej i lewej stronie, obo k teg o pol a napisów, s ą przewidzian e dw a dodatkowe przycisk i funkcyjne, ja k t o uwidocznion o n a załączonych fig. 1, 4, 6. Siemens Aktiengesellschaf t

6 Fig. 1

7 Fig.2

8 Fig.3

9 Fig.4

10 Fig.5

11 Fig.6

12 Fig.7
