1 (12) OPI S OCHRONN Y WZORU PRZEMYSŁOWEGO (19) PL (11 ) Rp.1777 (21) Nume r zgłoszenia: (51) Klasyfikacja : (22) Dat a zgłoszenia: (54) Obudow a bezpieczników typu S (45) O udzieleni u praw a z rejestracj i ogłoszono: WU P 03/2003 (73) Uprawnion y z rejestracj i wzoru przemysłowego : Karlik Elektrotechnik Sp. z o.o., Nekla, (PL) (72) Twórca(y) wzoru przemysłowego : Karlik Jerzy, Nekla, (PL)

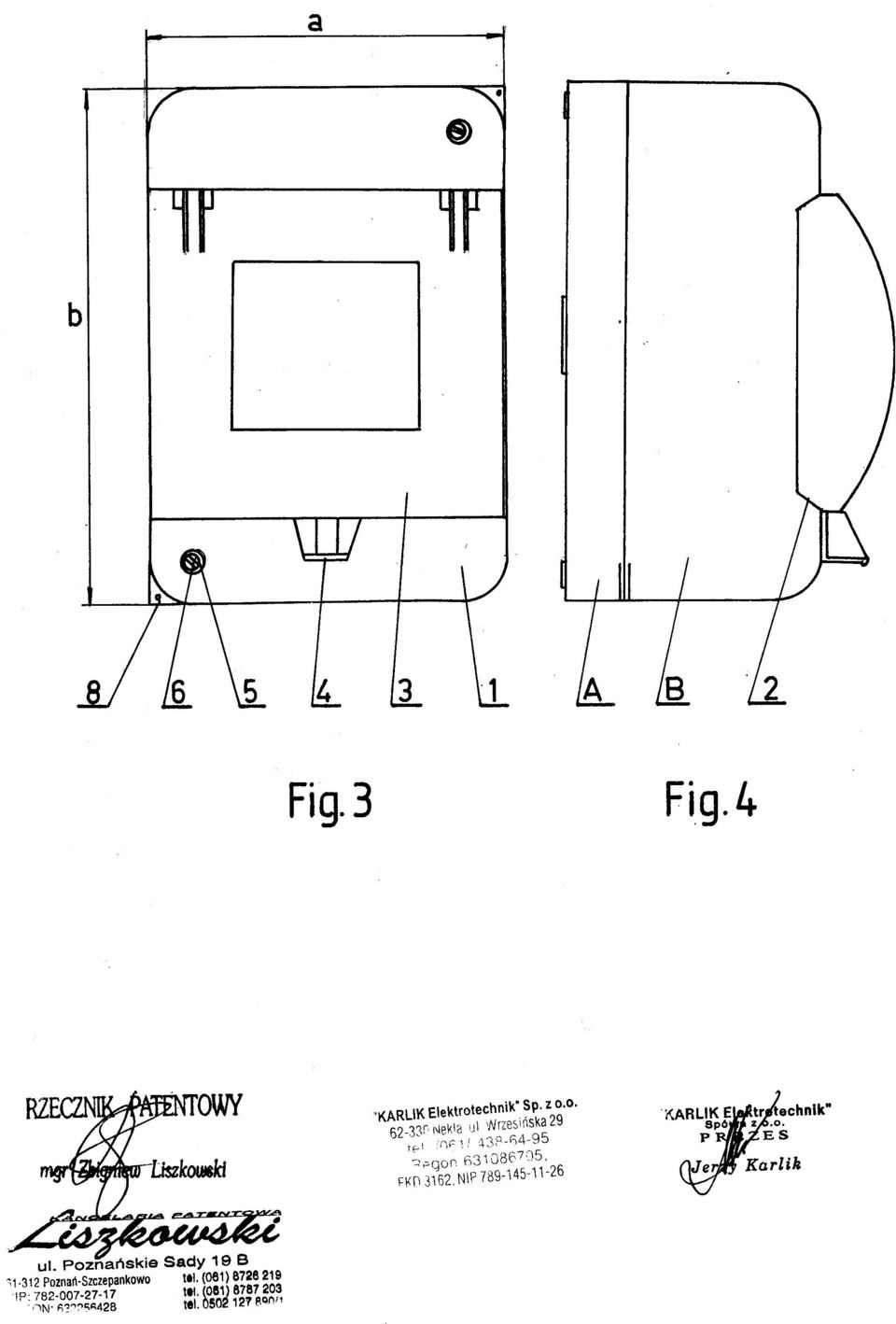

2 KARLIK ELEKTROTECHNIK Sp. z.0.0. Nekla, POLSKA Twórca wzoru zdobniczego : Jerzy Karlik Prawo z rejestracji wzoru zdobniczego trwa od dnia październik a 2000r. Obudowa bezpieczników typ u S " Przedmiotem wzor u zdobniczeg o jes t obudow a bezpiecznikó w typ u "S wykonana z tworzywa sztucznego. Istota wzoru przejawia w kształcie i układzie linii zarówno powierzchni czołowej obudowy, ja k równie ż charakterystyczny m kształte m powierzchn i bocznyc h je j korpusu. Przedmiot wzor u jest przedstawion y n a załączony m rysunku, n a który m fig. 1 przedstawia obudow ę - w widok u o d czoła, a fig. 2 - w widok u z boku, fig. 3 - odmianę obudowy w widoku o d czoła, fig. 4 - t ę odmianę w widoku z boku, fig. 5 - kolejną odmianę obudowy w widoku od czoła, a fig. 6 - t ę obudowę w widoku z boku. Jak przedstawiono na rysunku, obudowa według wzoru m a prostopadłościenn y dwuczęściowy korpu s wykonan y z jednoliteg o tworzyw a sztucznego, prz y czy m

3 naroża zarówno dolnej części korpusu A, jak i górnej części korpus u B mają kształt owalu ( fig. 1 ). Ściank a czołow a 1 korpusu, w widok u o d przodu, m a kształ t kwadratu, którego naroża są zaokrąglone. Górna i dolna część czołowej ścianki I s ą owalnie wyprofilowane w kierunku do tyłu ( fig. 2 ). W środkowej części czołowej ścianki 1 znajduj e się trapezow e wybrani e 2 i odchyln a osłon a 3 z uchwyte m 4 wykonane z przeźroczysteg o tworzyw a sztuczneg o w kolorz e kontrastowy m w porównaniu z kolorem korpus u obudowy. Osłon a 3, w widoku od czoła, posiada kształt prostokąta, a w widok u z bok u kształ t ćwierćwałka. Ponadto, czołow a ścianka 1 obudow y w górny m i dolny m naroż u posiad a otwor y 5 przeznaczone n a śruby mocując e 6, a w środkowe j części prostokątn y otwó r 7 usytuowan y poziom o umożliwiający obserwację bezpieczników. Natomiast dolna Ą i górna część B korpusu obudowy wedłu g wzor u posiadaj ą wypust y 8 o kształci e prostokąt a usytuowane, naprzeciwległe w narożac h, któr e umożliwiaj ą trwał e połączeni e ob u częśc i z możliwością plombowania. Odmianę wzor u stanow i obudow a, które j czołow a ściank a i prostopadłościennego korpus u ma, w widok u o d przod u, kształ t pionow o usytuowanego prostokąta, przy czym stosunek długości ą krótszego boku do długości b dłuższeg o boku wynosi około 1 : 1,5. Kolejną odmian ę wzor u stanow i obudow a, które j czołow a ściank a I prostopadłościennego korpus u ma, w widok u o d przodu, kształ t pionow o usytuowanego prostokąta, przy czym stosunek długości a krótszego boku do długości b dłuższego boku wynosi około 1:2. Zastrzeżenia ochronn e 1. Obudow a bezpieczników - S posiadająca dwuczęściowy, prostopadłościenn y korpus wykonan y z jednolitego tworzyw a sztucznego, któreg o obi e częśc i : górna i doln a posiadaj ą prostokątn e wypust y usytuowan e naprzeciwległ e w narożac h umożliwiając e ic h trwał e połączenie, znamienna tym, ż e naroż a

4 zarówno dolne j częśc i A, jak i górnej częśc i B korpus u maj ą kształt owalu, przy czy m czołow a ściank a I korpusu, w widok u o d przodu, m a kształ t kwadratu, które j górn a i dolna częś ć wyprofilowan a jest owalni e w kierunk u "do tyłu,,, prz y czy m w środkowe j częśc i czołowe j ściank i I znajduj e się trapezowe wybrani e 2 przesłonięt e osłon ą 3 wykonan ą z przeźroczysteg o tworzywa w kolorze kontrastowym w porównaniu z kolore m korpusu i, prz y czym, osłon a 3, w widok u o d czoła, posiad a kształ t prostokąta, a w widok u z bok u kształ t ćwierćwałka, natomias t w środkowej części czołowej ścianki i znajduje się prostokątny otwór 6 usytuowany poziom o, jak przedstawion o n a rysunku, fig. 1 i Obudow a bezpieczników " S posiadająca dwuczęściowy, prostopadłościenn y korpus wykonan y z jednolitego tworzyw a sztucznego, któreg o obi e częśc i : górna i doln a posiadaj ą prostokątne wypust y usytuowan e naprzeciwległ e w narożac h umożliwiając e ic h trwał e połączenie, znamienna tym, ż e naroż a zarówno dolne j częśc i Ą, jak i górnej części B korpusu maj ą kształt owalu, przy czym czołowa ścianka i prostopadłościenneg o korpus u ma, w widoku od przodu kształ t pionow o usytuowaneg o prostokąta, prz y czy m stosune k długości a krótszego boku do długości b dłuższego boku wynosi około 1 : 1,5, przy czy m w środkowe j częśc i czołowe j ściank i i znajduj e si ę trapezow e wybranie 2 przesłonięt e osłon ą 3 wykonan ą z przeźroczysteg o tworzyw a w kolorz e kontrastowy m w porównani u z kolore m korpus u i, przy czym, osłona 3, w widoku od czoła, posiada kształt prostokąta, a w widoku z boku kształt ćwierćwałka, natomiast w środkowej części czołowej ścianki i znajduj e się prostokątny otwór 6 usytuowany poziomo, jak przedstawiono na rysunku, fig. 3 i Obudow a bezpieczników " S posiadająca dwuczęściowy, prostopadłościenn y korpus wykonan y z jednolitego tworzyw a sztucznego, któreg o obi e częśc i : górna i doln a posiadaj ą prostokątn e wypust y usytuowan e naprzeciwległ e w narożac h umożliwiając e ic h trwał e połączenie, znamienna tym, ż e naroż a

5 zarówno dolne j części Ą, jak i górnej częśc i B korpusu maj ą kształt owalu, przy czym czołowa ścianka 1 prostopadłościennego korpusu ma, w widoku od przodu kształ t pionow o usytuowaneg o prostokąta, prz y czy m stosune k długości a krótszego boku do długości b dłuższego boku wynosi około 1:2, przy czy m w środkowe j częśc i czołowe j ściank i l znajduj e si ę trapezow e wybranie 2 przesłonięt e osłon ą 3 wykonan ą z przeźroczysteg o tworzyw a w kolorz e kontrastowy m w porównani u z kolore m korpus u i, przy czym, osłona 3, w widoku od czoła, posiada kształt prostokąta, a w widoku z boku kształt ćwierćwałka, natomiast w środkowej części czołowej ścianki l znajduje się prostokątny otwór 6 usytuowany poziomo, jak przedstawiono na rysunku, fig. 5 i 6. KARLIK ELEKTROTECHNIK Spółka z o.o.
