Dokumentacja techniczna
|
|
- Zdzisław Świderski
- 6 lat temu
- Przeglądów:
Transkrypt
1 Dokumentacja techniczna utworzenie systemu bezprzewodowego dostępu do Internetu w ramach realizacji projektu: Równe szanse dla osób niepełnosprawnych oraz w trudnej sytuacji finansowej i rodzinnej einclusion 1
2 Nowy Dwór Mazowiecki, wrzesień 2012 Spis treści 1. Informacje ogólne Uzasadnienie wyboru utworzenia infrastruktury Podstawa opracowania Przedmiot opracowania Topologia systemu Informacje ogólne Technologia budowy sieci Zaplanowany układ sektorów systemu Punkt Wielopunkt Przypisanie stacji terminalnych systemu LMDS Sieć radiowa Punkt Punkt Parametry urządzeń Wymagania i parametry technologii Punkt Wielopunkt Wymagania i parametry technologii Punkt Punkt Przełączniki Ethernet Zasilacze awaryjne oraz szafki teleinformatyczne Urządzenia końcowe dostępu do Internetu (WiFi) Pomiary sieci oraz dokumentacja powykonawcza Zestawienie komponentów systemu dostępu do Internetu Projekty instalacyjne poszczególnych lokalizacji
3 Spis rysunków Rys. 01. Schemat poglądowy topologii systemu... 8 Rys. 02. Przykładowy poglądowy układ pojedynczego sektora dla części WiFi... 9 Rys. 03. Mapa z rozmieszczeniem punktów radiowych Rys. 04. Plan sieci radiowej Rys. 05. Struktura połączeń systemu
4 1. Informacje ogólne 1.1. Uzasadnienie wyboru utworzenia infrastruktury Dotychczas Miasto Nowy Dwór Mazowiecki wdrożyło dostawę komputerów do 75 najuboższych rodzin w mieście z usługą dostępu do Internetu przez operatora zewnętrznego. Zdobyte doświadczenie pozwala dokładnie określić nakłady i ryzyko związane z tego rodzaju rozwiązaniem. Należy tu w szczególny sposób zwrócić uwagę na następujące zagrożenia w tego typu rozwiązaniu: aspekt techniczny: problemy z dostępnością usług internetowych u dostawców bazujących na infrastrukturze GSM (brak zasięgu, zaniki sygnału) limity na transfer danych, które po wyczerpaniu ograniczają przepustowość uniemożliwiając wykorzystanie urządzeń z zakładaną funkcjonalność oraz uniemożliwiając zdalne wsparcie ograniczona możliwość (lub jej brak) zdalnego serwisu powierzonych urządzeń ograniczona możliwość (lub jej brak) zdalnego wsparcia dla użytkowników aspekt społeczny i prawny: brak możliwości łatwego sprawdzenia czy beneficjenci korzystając z internetu nie naruszają prawa (ściąganie filmów, korzystanie z niedozwolonych stron) brak możliwości łatwego sprawdzenia czy sprzęt nie został przekazany do osób trzecich bardzo słaba kontrola nad prawidłowym wykorzystaniem przekazanego sprzętu Analizując dostępne aktualnie techniczne środki realizacji projektu: Równe szanse dla osób niepełnosprawnych oraz w trudnej sytuacji finansowej i rodzinnej einclusion polegającego na bezpłatnym postępie do Internetu dla dwustu gospodarstw domowych najlepszym jest utworzenie własnej bezprzewodowej sieci dostępowej. Założenia i korzyści wynikające z powstania własnej infrastruktury: planowane pokrycie siecią bezprzewodową na poziomie % powierzchni miasta gwarancja dostarczenie Internetu do wybranych miejsc (optymalizacja sieci na etapie wdrożenia, zapewniająca dostępność usług we wszystkich wymaganych lokalizacjach) łatwą relokację zestawów komputerowych zapewnienie kontroli nad prawidłowym wykorzystaniem przekazanego sprzętu zapewnienie centralnej kontroli nad pobieranymi treściami z Internetu poprzez możliwość kontroli ruchu sieciowego w powstałej i zarządzanej infrastrukturze łatwego (zdalnego) wsparcia technicznego dla użytkowników końcowych możliwość zdalnego serwisowania przekazanego sprzętu komputerowego 4
5 1.2. Podstawa opracowania Podstawą opracowania niniejszego projektu są: wytyczne Inwestora wytyczne zarządców budynków i obiektów katalogi i wytyczne producentów sprzętu wizje lokalne z przedstawicielami Inwestora aktualne przepisy prawa 1.3. Przedmiot opracowania Przedmiotem opracowania jest powstanie systemu radiokomunikacyjnego realizującego w ramach działania 8.3 POIG Równe szanse dla osób niepełnosprawnych oraz w trudnej sytuacji finansowej i rodzinnej einclusion następujące funkcje: Dostarczenie Internetu do wszystkich gospodarstw domowych oraz utworzonych stanowisk komputerowych objętych niniejszym działaniem. Utworzenie Nowodworskiego Centrum Przeciwdziałaniu Wykluczeniu Cyfrowemu w siedzibie Ośrodka Pomocy Społecznej przy ul. Partyzantów 7. Punkt bezpłatnego dostępu do Internetu w budynku będzie dla osób korzystających z obiektu i jednocześnie posiadających ograniczony dostęp lub brak możliwości dostępu do Internetu w miejscu zamieszkania Zdalne wsparcie, nadzór i zarządzanie przekazanymi zestawami komputerowymi poprzez stworzenia sieci wewnętrznej opartej na wybudowanym systemie radiowym. Zaproponowany system będzie opierał się na radiowej sieci szkieletowej pracujące w paśmie licencjonowanym oraz radiowej sieci dostępowej opartej na wolnym paśmie. Sieć szkieletowa zostanie zrealizowana przy wykorzystaniu linii radiowych oraz systemu Punkt Wielopunkt w paśmie chronionym co zagwarantuje duże zasięgi i wysoką przepustowość łączy. Powyższa struktura pozwoli na stworzenie jednej wspólnej sieci dla wszystkich zainstalowanych jednostek co pozwoli na centralizację dostępu do Internetu, zarządzanie komputerami oraz nadzór nad nimi. Tym samym przyczyni się to w sposób znaczący do obniżenia kosztów związanych z dostępem do Internetu, zdalnym wsparciem i serwisem, a także pozwoli na stały nadzór nad wykorzystaniem przekazanego sprzętu zgodnie z przeznaczeniem. Miasto Nowy Dwór Mazowiecki w obecnej chwili posiada przyłącze światłowodowe pozwalające na zestawienie nieograniczonego dostępu do sieci Internetowej, które to zostanie wykorzystane jako miejsce włączenia projektowanej sieci. 5
6 2. Topologia systemu 2.1. Informacje ogólne Przedmiotem opracowania jest utworzenie radiowej sieci dostępu do Internetu na bazie stworzonej sieci punktów dostępowych WiFi zaopatrujących w łącze do Internetu komputery osób podlegających projektowi Równe szanse dla osób niepełnosprawnych oraz w trudnej sytuacji finansowej einclusion oraz stworzenie Nowodworskiego Centrum Przeciwdziałaniu Wykluczeniu Cyfrowemu ze stanowiskami komputerowymi z dostępem do Internetu w budynku Ośrodka Pomocy Społecznej przy ul. Partyzantów 7. Przy wyborze lokalizacji dla puntów dostępowych WiFi kierowano się następującymi wytycznymi: Wybrane lokalizacje powinny przynależeć do Urzędu Miasta w celu zminimalizowania kosztów związanych z dzierżawą i utrzymaniem punktów dostępowych dla beneficjentów. Wybrane lokalizacje powinny zapewnić dostęp do Internetu wszystkim objętych programem beneficjentom poprzez pokrycie odpowiednio dużego obszaru miasta siecią dostępową z poziomem sygnału gwarantującym stabilną i niezawodną pracę urządzeń transmisyjnych. W jednej z wybranych lokalizacji zaplanowane jest utworzenie Nowodworskiego Centrum Przeciwdziałaniu Wykluczeniu Cyfrowemu ze stanowiskami komputerowymi z dostępem do Internetu Wykaz budynków (obiektów) wraz z danymi teleadresowymi został zestawiony poniżej w Tabeli 1. Poszczególnym jednostkom nadano oznaczenia kodowe Txx określające kolejny numer terminala, używane również w dalszej części dokumentu. Wytypowane lokalizacje spełniają wszystkie w/w założenia. Tabela 1. Zestawienie obiektów wykorzystywanych jako stacje dostępowe WiFi w ramach realizacji zadania T01 T02 Nowodworski Ośrodek Sportu i Rekreacji ul. Sportowa 66 Nowy Dwór Mazowiecki OŚRODEK POMOCY SPOŁECZNEJ ul. Partyzantów 7 Nowy Dwór Mazowiecki T03 ZESPÓŁ SZKÓŁ NR 2 ul. Długa 10 Nowy Dwór Mazowiecki T04 SZKOŁA PODSTAWOWA NR 3 ul. Szkolna 3 Nowy Dwór Mazowiecki T05 SZKOŁA PODSTAWOWA NR 4 ul. Bema 312 Nowy Dwór Mazowiecki T06 SZKOŁA PODSTAWOWA NR 5 ul. Chemików 1 A Nowy Dwór Mazowiecki T07 SZKOŁA PODSTAWOWA NR 7 ul. Młodzieżowa 1 Nowy Dwór Mazowiecki T08 PUBLICZNE GIMNAZJUM NR 1 6
7 ul. Słowackiego 2 Nowy Dwór Mazowiecki T09 PUBLICZNE GIMNAZJUM NR 2 ul. Młodzieżowa 3 Nowy Dwór Mazowiecki T10 PUBLICZNE GIMNAZJUM NR 4 ul. Bema 312 Nowy Dwór Mazowiecki T11 PUBLICZNE PRZEDSZKOLE NR 1 ul. Mazowiecka 12 Nowy Dwór Mazowiecki T12 PUBLICZNE PRZEDSZKOLE NR 2 ul. Kopernika 82 Nowy Dwór Mazowiecki T13 PUBLICZNE PRZEDSZKOLE NR 3 ul. Bohaterów Modlina 26 Nowy Dwór Mazowiecki T14 PUBLICZNE PRZEDSZKOLE NR 4 ul. 29 listopada 109 Nowy Dwór Mazowiecki T15 T16 T17 U.M. SB 01 NOWODWORSKI OŚRODEK KULTURY ul. Paderewskiego Nowy Dwór Mazowiecki MIEJSKA BIBLIOTEKA PUBLICZNA ul. Paderewskiego 22 Nowy Dwór Mazowiecki ZAKŁAD WODOCIĄGÓW I KANALIZACJI Spółka z o.o. ul. Gen. Berlinga 100 Nowy Dwór Mazowiecki Węzeł Centralny Sieci - Gmach UM ul. Zakroczymska 30 Nowy Dwór Mazowiecki Stacja Bazowa systemów szkieletowych ZEC ul. Przemysłowa 1 Nowy Dwór Mazowiecki 7
8 Rys. 01. Schemat poglądowy topologii systemu Budynek Urzędu Miasta Szerokopasmowy internet Firewall Legenda - Komputery u beneficjentów - Łącza WiFi (5GHz) - Punkty dostępowe (WiFi) - Łącza radiowe (28 i 32 GHz) - Punkty retransmisyjne
9 Rys. 02. Przykładowy poglądowy układ pojedynczego sektora dla części WiFi SB Linia radiowa 28 GHz ze Stacji Bazowej (komin ZEC) do Terminala 1 Komputery beneficjentów z odbiornikami WiFi Sektor systemu WiFi Łącze WiFi (5 GHz) T1
10 2.2. Technologia budowy sieci Przyłącza do poszczególnych obiektów należy wykonać zgodnie ze schematem przedstawionym na rysunku 3, 4 i 5. Należy wykorzystać częstotliwości z następujących zakresów: 28GHz dla topologii Punkt-Wielopunkt do stanowisk komputerowych i Punktów dostępowych 32 lub 38 GHz dla topologii Punkt-Punkt 5GHz dla topologii Punkt-Wielopunkt do beneficjentów UM Nowy Dwór Mazowiecki jest w posiadaniu rezerwacji dwóch kanałów radiowych o szerokości 28MHz w paśmie 28GHz dla potrzeb realizacji połączeń Punkt-Wielopunkt. Oferent jest zobowiązany do opracowania i przekazania zamawiającemu wszelkich dokumentów niezbędnych do uzyskania stosownych pozwoleń Zaplanowany układ sektorów systemu Punkt - Wielopunkt Wyselekcjonowanym i wskazanym obiektem instalacji stacji bazowej systemu Punkt-Wielopunkt oraz radiolinii szkieletowych jest komin ZEC. Planuje się wykorzystanie kanałów o numerach: 21 i 22 wg planu UKE 28A28, jednakże zamawiający zastrzega sobie prawo do zmiany kanałów w zakresie kanału 19 do 25 w organizacji 28A28. Układ oraz parametry dla poszczególnych planowanych sektorów zostały zestawione w Tabeli 5 Tabela 2 Zestawienie parametrów poszczególnych sektorów Obiekt Oznaczenie Sektora Azymut środka charakterystyki promieniowania w płaszczyźnie poziomej [stopnie] Pochylenie sektora w płaszczyźnie pionowej (tzw. downtilt) [stopnie] Polaryzacja Komin ZEC Sektor 1, kanał Pozioma (H) (wys. zawieszenia Sektor 2, kanał Pionowa (V) anten: 119m) Sektor 3, kanał Pionowa (V) Plan sieci radiowej systemu teleinformatycznego miasta Nowy Dwór Mazowiecki został zaprezentowany na rysunku 4. 10

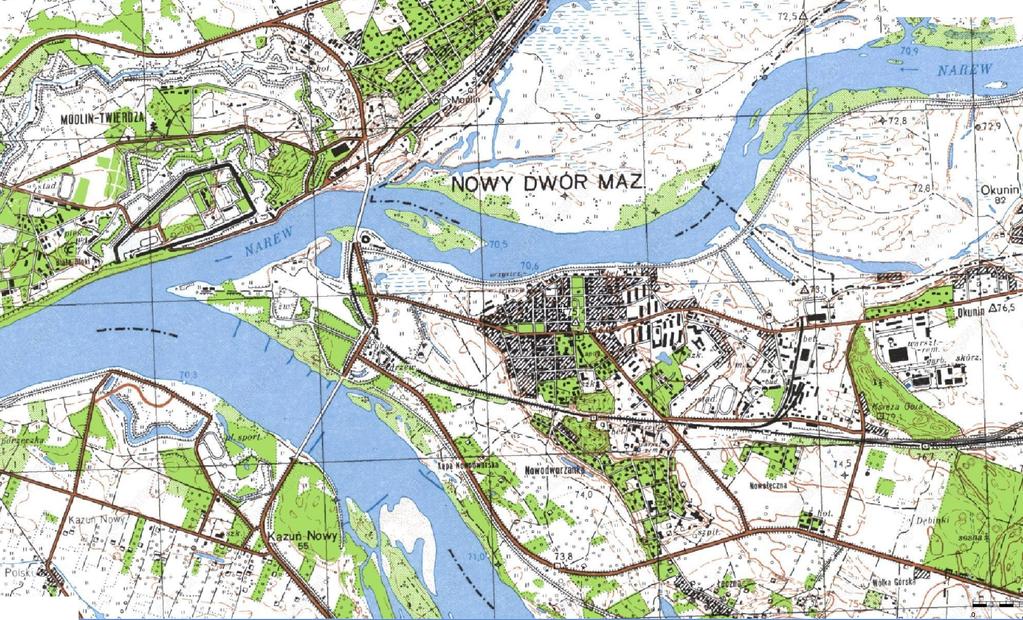

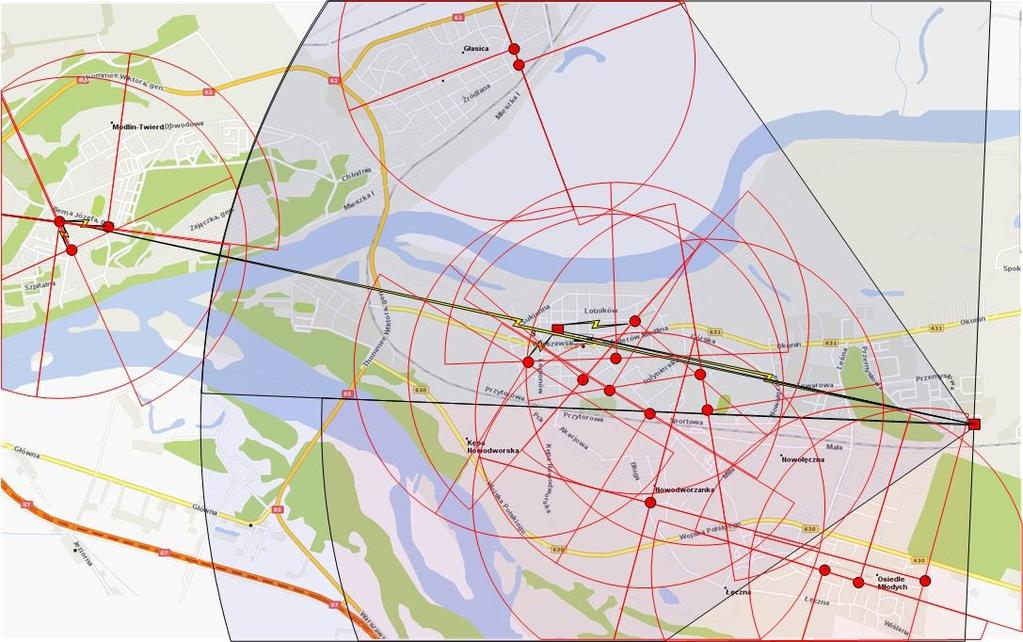

11 Rys. 03. Mapa z rozmieszczeniem punktów radiowych Urząd Miast - Węzeł Centralny Sieci z dostępem do szerokopasmowego internetu, zabezpieczonego FireWallem sprzętowym Stacja Bazowa Systemów radiowych - Komin Zakładu Energetyki Cieplnej - Węzeł centralny PmP 28GHz, Radiolinie PtP 32GHz 01 Terminal z LMDS (28 GHz) 11 Terminal z radiolinią (32 GHz) 12 Światłowód z T 04
12 Rys. 04. Plan sieci radiowej
13 Rys. 05. Struktura połączeń systemu
14 2.4. Wymagania i parametry technologii Punkt-Wielopunkt Projekt Radiowego Systemu Sieci będącej szkieletem dla platformy dostępu do Internetu obejmuje implementacje zaproponowanych trzech sektorów z których każdy alokuje pasmo 28 MHz. W tabeli 3 zestawiono przydział poszczególnych terminali do poszczególnych sektorów wraz z informacją na temat generowanego obciążenia sektora ruchem statycznym Tabela 3 Przydzielenie terminali do poszczególnych sektorów Sektor Sektor 1 Sektor 2 Sektor 3 Obsługiwane Terminale (T) i ich obciążenie T3 (18Mbit/s) T7 (2Mbit/s) T9 (2Mbit/s) T17 (8Mbit/s) T2 (18Mbit/s) T8 (2Mbit/s) T6 (18Mbit/s) T15 (2Mbit/s) T4+T12 (16Mbit/s) T16 (2Mbit/s) Obciążenie całkowite statyczne sektora 30Mbit/s 40Mbit/s 18Mbit/s W punktach terminalnych należy wykorzystać moduł terminalny systemu LMDS wyposażone w min 4 porty FE lub 1 port GE. Moduły muszą umożliwiać rekonfigurację przepływności Ethernet do minimum 50 Mbit/s full duplex. Dla potrzeb zarządzani oraz monitorowania systemu PmP należy dostarczyć system nadzoru klasy operatorskiej z architekturą klient/serwer z hierarchicznym dostępem do systemu poprzez logowanie (użytkownik/hasło). Oprogramowanie to musi umożliwiać zdalny monitoring następujących parametrów: a) moc odbierana sygnału (dla stacji bazowych oraz stacji terminalnych) b) stosunek sygnał/szum c) moc nadawana d) temperatura wewnątrz IDU e) stany poszczególnych interfejsów f) monitorowanie i konfiguracja usług Oprogramowanie należy dostarczyć wraz z niezbędnym sprzętem komputerowym (serwer/klient) 2.5. Sieć radiowa Punkt-Punkt Sieć Radiowa PtP (Punkt-Punkt) musi zostać zrealizowana w paśmie 32GHz lub 38 GHz. 14
15 Połączenia szkieletowe łączą następujące punkty (w nawiasie podana jest wymagana min. przepływność full-duplex): ZEC < - > UM (340 Mbps) ZEC < - > Publiczne Gimnazjum Nr 4 (40 Mbps) UM < - > Przedszkole Nr 1 (10 Mbps) UM < - > Przedszkole Nr 3 (10 Mbps) Publiczne Gimnazjum Nr 4 < - > Przedszkole Nr 4 (10Mbps) Publiczne Gimnazjum Nr 4 < - > Szkoła Podstawowa Nr 4 (10 Mbps) Oferowany sprzęt musi umożliwiać w sposób softwarowy (np. poprzez licencję) rozszerzenie przepływności do min. 340 Mbps full duplex dla każdej długości pakietów w warstwie 2 (w kanale 56 MHz). Ze względu na odległości wszystkie anteny w połączeniach radioliniowych będą mieć średnice 0.3 lub 0.6m, z wyjątkiem Stacji Bazowej (SB1), gdzie obligatoryjnie należy zastosować anteny o średnicy 0.3m. Dla każdego przypadku należy zastosować konfigurację 1+0 (bez protekcji). Linia radiowa musi umożliwić rozbudowę łącza do konfiguracji 1+1. Wszystkie łącza będą pracować z polaryzacją pionową. Dla lokalizacji: Stacja Bazowa (SB1), Urząd Miasta (UM) oraz Publiczne Gimnazjum Nr 4 (T10) wymagana jest konfiguracja węzłowa linii radiowych (min. do 4 kierunków radiowych). Uwaga: w przypadku połączeń dostępowych radioliniowych realizowanych z obiektu UM, linia widoku oraz strefa Fresnela jest prawie całkowicie przesłonięta przez drzewa. Łącze należy zestawić w tradycyjny sposób, zamawiający dopuszcza dodatkowe tłumienie wniesione przez drzewa, które dla częstotliwości 32/38 GHz wyniesie około db. Dla potrzeb zarządzania oraz monitorowania systemu PtP należy podłączyć do posiadanego już przez zamawiającego systemu nadzoru (NMS5Lx firmy SIAE) lub dostarczyć system nadzoru klasy operatorskiej z architekturą klient-serwer z hierarchicznym dostępem do systemu poprzez logowanie (użytkownik/hasło). Oprogramowanie to musi umożliwiać zdalny monitoring następujących parametrów: a) moc odbieranego sygnału b) moc nadawana c) temperatura pracy IDU d) stan poszczególnych interfejsów e) statystyki zgodne z G.828 (historia przechowywania minimum przez 3 miesiące) f) statystyki ruchu Ethernet/IP g) Ethernet OAM zgodne z IEEE 802.1ag oraz ITU-T Y W przypadku nowego systemu zarządzania innego niż NMS5Lx, należy dostarczyć go wraz z niezbędnym sprzętem komputerowym (klient/serwer) 15
16 3. Parametry urządzeń 3.1. Wymagania i parametry technologii Punkt Wielopunkt Zastosowany system musi pracować z organizacją kanałów 28A28 oraz spełniać wszystkie normy dotyczące systemów radiokomunikacyjnych obowiązujące w Unii Europejskiej. Ponadto system musi spełniać wymagania określone w Tabeli 4. Tabela 4. Wymagane min. parametry systemu Punkt Wielopunkt wykorzystanego do budowy sieci szkieletowej platformy dostępu do darmowego Internetu. Parametr Częstotliwość Pracy Praca w organizacji kanałów (pojedynczy moduł IDU pracujący na pojedyncze ODU) bez stosowania urządzeń dodatkowych Moc Nadajnika Systemu po stronie sektora stacji bazowej dla pasma 28GHz Moc Nadajnika Systemu po stronie terminala dla pasma 28GHz Wartość 28 GHz 28 MHz Nie mniej niż 14 dbm przy pracy w organizacji kanału radiowego 28MHz dla modulacji 4-64 QAM Nie mniej niż 19 dbm przy pracy w organizacji kanału radiowego 28MHz dla modulacji 4-64 QAM min: 15.5dBi Zysk Anteny Sektora stacji bazowej o kącie promieniowania 90stopni Charakterystyka anteny stacji bazowej w kącie elewacji Min. 9 stopni Zysk Anteny stacji terminalnej Paraboliczna 0,3m: min 36dBi Paraboliczna 0,6m: min 42dBi System musi wykorzystywać następujące schematy modulacji: 64-ro wartościowa, 16-to wartościowa oraz 4-ro wartościowa Czułość Odbiornika systemu (dla stacji bazowej oraz terminala), Nie gorsza niż: -71dBm modulacja 64-ro wartościowa, szerokość kanału 28MHz, BER 10-6 Czułość Odbiornika systemu (dla stacji bazowej oraz terminala), Nie gorsza niż: -77dBm modulacja 16-to wartościowej, szerokość kanału 28MHz, BER 10-6 Czułość Odbiornika systemu (dla stacji bazowej oraz terminala), Nie gorsza niż: -87dBm modulacja 4-ro wartościowej, szerokość kanału 28MHz, BER 10-6 Separacja polaryzacyjna anten stacji bazowej oraz stacji 28dB terminalnych (Decoupling Polaryzacyjny) Pojemność Netto dla kierunków Uplink i Downlink (pojemność Nie mniej niż 105 Mbit/s użyteczna) pojedynczego Sektora (jedno ODU współpracujące z pojedynczym modemem IDU) Full Duplex w kanale o szerokości 28MHz Ilość Terminali obsługiwanych przez sektor Min: 20 Ilość Terminali obsługiwanych przez stację bazową Min: 64 IDU stacji bazowej umożliwiające realizację minimum 4 sektorów TAK 16
17 bez protekcji (konfiguracja 1+0) bez wykorzystywania dodatkowych elementów zewnętrznych IDU stacji bazowej umożliwiające realizację minimum 2 sektorów z TAK protekcją sektorów 1+1 bez wykorzystywania dodatkowych elementów zewnętrznych Wbudowana agregacja ruchu z poszczególnych sektorów bez potrzeby stosowania urządzeń zewnętrznych wspólny uplink Gbit Ethernet (min 2 porty) Dedykowany port do zarządzania outbound Min 2 port FE Połączenie IDU-ODU stacji bazowej Kabel współosiowy 50 lub 75Ohm Częstotliwość pośrednia pomiędzy IDU i ODU stacji bazowej Poniżej 500MHz dla obu kierunków transmisji Interfejsy użytkownika po stronie terminalnej Min. 4 porty FE lub 1 port GE Przenoszenie VLAN TAK, zgodnie z IEEE 802.1q Ilość obsługiwanych VLANów przez stację bazową 4094 Zamawiający wymaga dołączenia do oferty szczegółowej specyfikacji technicznej wydanej przez producenta i kart katalogowych potwierdzających spełnienie powyższych parametrów. Zamawiający dopuszcza złożenie kart katalogowych i dokumentacji technicznej w języku angielskim. Nie spełnienie tego wymogu będzie skutkowało odrzuceniem oferty Wymagania i parametry technologii Punkt Punkt Zastosowany system musi pracować z organizacją kanałów 7/14/28/56 MHz oraz spełniać wszystkie normy dotyczące systemów radiokomunikacyjnych obowiązujące w Unii Europejskiej. Ponadto system musi spełniać wymagania określone w Tabeli 5. Tabela 5. Wymagane min. parametry systemu Punkt Wielopunkt wykorzystanego do budowy sieci szkieletowej platformy dostępu do darmowego Internetu. Parametr Częstotliwość Pracy Wymagana Dostępność Łączy (podsystem PtP) w skali roku z związku z warunkami atmosferycznymi Moc Nadajnika Systemu dla modulacji 32-dwu wartościowej i częstotliwości 32 / 38GHz Moc Nadajnika Systemu dla modulacji 256-cio wartościowej i częstotliwości 32/38GHz Schemat modulacji dla realizacji przepływności 340Mbit/s full duplex, kanał o szerokości 56MHz Adaptacyjna Modulacja (ACM) Typ Anteny (antena musi być zintegrowana z ODU, nie dopuszcza się stosowania falowodów) Wartość 32 lub 38 GHz 99,99% Minimum 18 dbm Minimum 13 dbm 256QAM lub wyższy Tak, w minimum 7 krokach Paraboliczna 0,3m o zysku min 38.5dBi (32/38GHz) Paraboliczna 0,6m: o zysku min 17

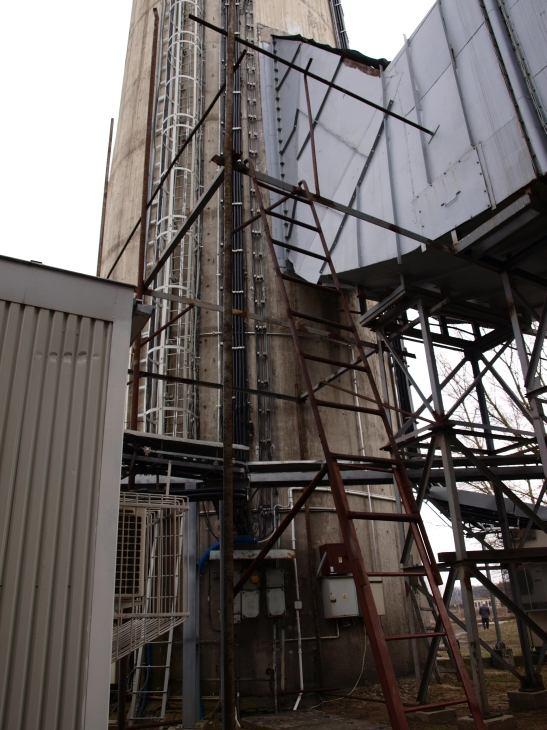

18 Gwarantowana czułość odbiornika systemu realizującego przepływność 340Mpbs przy BER nie gorszym niż 10e-6 oraz przy szerokości kanału 56MHz Konstrukcja systemu Wymagane dostępne interfejsy użytkownika w IDU Wymagana konfiguracja węzłowa 43dBi (32/38 GHz) -65dBm System typu tzw. Split czyli posiadający ODU oraz moduł wewnętrzny IDU Min. 4 port Eth w tym min. 2 porty GE Min. dla 4 kierunków konfiguracji 1+0 Zamawiający wymaga dołączenia do oferty szczegółowej specyfikacji technicznej wydanej przez producenta i kart katalogowych potwierdzających spełnienie powyższych parametrów. Zamawiający dopuszcza złożenie kart katalogowych i dokumentacji technicznej w języku angielskim. Nie spełnienie tego wymogu będzie skutkowało odrzuceniem oferty Przełączniki Ethernet Dla celów realizacji przełączania i agregacji oraz separacji ruchu należy dostarczyć przełączniki o następujących parametrach Tabela 6. Wymagane min. parametry dla przełączników Ethernet (Swithc) Ilość Portów 1000BaseT Min. 24 Ilość portów SFP Min. 4 MID/MID-X dla portów elektrycznych Szybkość Przełączania Port Konsoli Obsługiwane protokoły IEEE TAK, automatyczny Min. 48 Gbit/s oraz Min. 35 Mpps Tak, zamontowany na płycie czołowej IEEE 802.1d Spanning Tree IEEE 802.1p Priority Tags IEEE 802.1Q VLANs IEEE 802.1X Port Security IEEE 802.1w Rapid Spanning Tree IEEE Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3ad Link Aggregation IEEE 802.3u Fast Ethernet IEEE 802.3x Flow Control IEEE 802.3z Gigabit Ethernet ISO
19 3.4. Zasilacze awaryjne oraz szafki teleinformatyczne Dla celów podtrzymania zasilania na obiektach: Stacja Bazowa SB 01 (Komin ZEC), Urząd Miasta oraz Publiczne Gimnazjum nr 4 należy zastosować siłownie telekomunikacyjną 230VAC/48VDC wyposażone w moduły bateryjne gwarantujące podtrzymanie min. 2 h. W przypadku pojedynczych modułów wymagających zasilania 48VDC należy zastosować zasilacze 230VAC/48VDC. Szafki wykorzystane dla montażu urządzeń na poszczególnych obiektach muszą być stalowe z wbudowaną szyną 19 Detale dotyczące wielkości szafek przedstawiono w projektach poszczególnych punktów/terminali (w dalszej części specyfikacji). Na obiekcie stacji bazowej (komin ZEC) oraz UM należy zastosować szafę stalową z drzwiami przeszklonymi o szerokości 600mm oraz głębokości 600mm. Wewnątrz szafy muszą znaleźć się :szyna 19 o wysokość min. 42HU oraz panel wiatraków sufitowych. Wloty powietrza muszą być wyposażone w filtry powietrza. Szafa powinna umożliwiać demontaż ścian bocznych oraz dostęp z tyłu Urządzenia końcowe dostępu do Internetu (WiFi) W każdym punkcie terminalnym należy wybudować stacje bazową systemu WLAN pracujące w wolnym paśmie 5 GHz (urządzenia zgodne ze standardem IEEE a oraz IEEE n). Podstawowym i najważniejszym wymogiem technicznym dla zastosowania urządzeń WLAN jest możliwość ograniczenia pasma per użytkownik. Ponadto urządzenia muszą być przygotowane do pracy na zewnątrz w wodoodpornych obudowach bez żadnych dodatkowych urządzeń chłodzących czy wygrzewających. Urządzenia wraz z obudową muszą zapewniać poprawną pracę od -20 do + 40 stopni Celsjusza. Access Point należy umieszczać możliwie jak najbliżej anteny, tak aby przewód antenowy był jak najkrótszy celem redukcji tłumienia. Maksymalna dopuszczalna długość kabla łączącego antenę z urządzeniem aktywnym to 10 m. Wymaga się stosowania anten o kącie promieniowania 90 stopni w polaryzacji pionowej. Ilość sektorów w stacji bazowej zgodnie ze schematem przedstawionym na rysunku 4. 19
20 4. Pomiary sieci W koszcie wykonania sieci należy uwzględnić potrzebę wykonania dokumentacji powykonawczej oraz wymagane jest przeprowadzenie następujących pomiarów: a) Przepływność Ethernet dla terminali Punkt Wielopunkt mierzoną od węzła zlokalizowanego na budynku UM do portu ethernetowego modułu LMDS. Pomiar należy wykonać profesjonalnym przyrządem do pomiaru sieci pakietowych dla przepływności określonych w SIWZ. Pomiar należy wykonać dla wszystkich długości pakietów w warstwie 2 (L2) zgodnie z RFC 2544, w tym Throughput (Przepustowość), Latecy (Opóźnienie), Frame Loss (Gubienie ramek), Back-to-Back (Maksymalne obciążenie). b) Przepływność Ethernet dla terminali Punkt Punkt mierzoną od węzła zlokalizowanego na budynku UM do portu ethernetowego na terminalu radiowym. Pomiar należy wykonać profesjonalnym przyrządem do pomiaru sieci pakietowych dla przepływności określonych w SIWZ. Pomiar należy wykonać dla wszystkich długości pakietów w warstwie 2 (L2) zgodnie z RFC 2544, w tym Throughput (Przepustowość), Latecy (Opóźnienie), Frame Loss (Gubienie ramek), Back-to-Back (Maksymalne obciążenie). c) Pomiar pojemności sektora w tym celu należy dla wybranego terminala lub grupy terminali skonfigurować wybrany sektor i potwierdzić przepływność sektora na poziomie min 100 Mbps full duplex dla wszystkich długości pakietów w warstwie 2 (L2) zgodnie z RFC Zamawiający zastrzega sobie prawo do uczestniczenia swoich przedstawicieli w trakcie trwania testów. Raport z testów należy dołączyć do dokumentacji powykonawczej. 20
21 5. Zestawienie komponentów systemu dostępu do Internetu LP Materiały / Elementy (typ) Jedn. Miary 1 Moduł wewnętrzny linii radiowej PtP (IDU) kpl 7 2 Nadajnik linii radiowej 32/38GHz (ODU) szt 12 3 Antena paraboliczna zintegrowana linii radiowej 32/ 38GHz, 30/60 cm szt 12 4 Urządzenia LMDS 28GHz w punktach terminalanych kpl 11 5 Antena paraboliczna zintegrowana LMDS 28 GHz 30/60 cm szt 11 6 Półka Centralna systemu Punkt-Wielopunkt szt 1 7 Moduł Kontrolera system Punkt-Wielopunk szt 1 8 Karta sektora systemu PmP szt 3 9 Nadajnik ODU systemu PmP szt 3 10 Antena sektorowa systemu PmP szt 3 11 Urządzenia radiowe wi-fi kpl Switch Ethernet szt Wsuwki SFP GBit Ethernet LX dla switch y szt 4 14 Siłownia prądu stałego 230VAC/48VDC szt 3 Zestaw baterii do siłowni zapewniającymi podtrzymanie zasilania urządzeń w szafie przez min 15 kpl 3 2h. 16 Zasilacz 230VAC/48VDC szt 4 17 System zarządzania liniami radiowymi PtP wraz z niezbędnym sprzętem komputerowym kpl 1 System zarządzania systemem punkt-wielopunkt pmp wraz z niezbędnym sprzętem 18 kpl 1 komputerowym 19 Kabel antenowy 50OHm typu RG-8 do zastosowań zewnętrznych m Kabel antenowy 75Ohm lub/i UTP m Kabel RG-11 m Zestaw materiałów montażowych dla sektora systemu PmP kpl 3 23 Zestaw konektorów i materiałów montażowych terminala radiowego systemu PtP kpl 7 24 Zestaw konektorów i materiałów montażowych LMDS kpl 11 Maszt stalowy ocynkowany o średnicy min 60mm i wysokości 1,8m wraz z zestawem 25 uchwytów do montażu bocznego oraz zestawem uziemiającym kpl 6 Ilość Maszt stalowy ocynkowany o średnicy min 60mm i wysokości 1,5m wraz z zestawem uchwytów do montażu bocznego oraz zestawem uziemiającym kpl 7 Maszt stalowy ocynkowany o średnicy min 50mm i wysokości 1,5m wraz z zestawem uchwytów do montażu bocznego oraz zestawem uziemiającym kpl Bezpieczniki gazowe odgromowe serii wraz z kapsułką przepięciową min 100V maks 350V szt Płyta uziemiająca naścienna szt 2 30 Prefabrykowana droga kablowa o szerokości min 150mm m Panel bezpieczników szt 1 32 Panel wentylacyjny montowany w racku 19 szt 1 33 Uchwyty kablowe szt Szafka wewnętrzna zamykana szt Kabel UTP m Przewieszka stalowa nierdzewna 20m kpl 1 37 Rura karbowana lub elektroinstalacyjna m Korytko PCV przykrywane do montażu naściennego m 295 Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 39 m mm 40 Kostki tzw. Bauma wraz z fragmentami papy szt Zestaw drobnych materiałów instalacyjnych kpl 18 21
22 6. Projekty instalacyjne poszczególnych lokalizacji Projekt Stacji Bazowej 01 Stacja Bazowa 01 (ZEC) Miasto: Nowy Dwór Mazowiecki Adres: Przemysłowa 1 Typ obiektu: Komin Zakładu Energetyki Cieplnej Planowanie podłączenie do: Stacja bazowa BS1 Typ sprzętu: Wezeł centralny PmP 28GHz, Radiolinie PtP 38GHz 22
23 Miejsce mocowania anten i nadajników konstrukcje przytwierdzone do galerii na 117m 23
24 Konstrukcje mocowane bezinwazyjnie bezpośrednio do barierki galerii wzdłuż słupka nośnego. Zastosować maszt ocynkowany o długości 1,8m i średnicy 50mm. Maszt powinien być wysunięty poniżej podstawy galerii na 700mm Miejsce mocowania nadajników oraz anten systemu PmP. Anteny z nadajnikami należy instalować poniżej poziomu galerii Nadajniki oraz anteny 0,3m systemu PtP 38GHz. Anteny z nadajnikami należy instalować poniżej poziomu galerii Trasa kablowa wykonana z prefabrykatów stalowych ocynkowanych lub aluminium o szerokości min 150mm 24
25 Miejsce zamocowania konstrukcji antenowych systemu teleinformatycznego miasta Nowy Dwór Mazowiecki Planowane położenie drogi kablowej 25
26 Kable wyprowadzic z kontenera istniejącymi przepustami wzdłuż wykonanej drogi kablowej do ziemi Pod ziemią kable należy prowadzić w rurach PCV o średnicy min. 100mm. W istniejącym kontenerze należy posadowic szafę z wbudowaną szyną 19 o wysokości minimum 40HU. W szafie należy umieścić wszystkie urządzenia. Zasilanie wewnątrz kontenera z tablicy dystrybucyjnej 26
27 27
28 UWAGI: 1. Drogi kablowe prefabrykowane wykonane ze stali ocynkowanej lub aluminium o szerokości min 150mm. Wzdłuż drogi kablowej należy ułożyć odpowiednio kable RG8 (2 kable do radiolinii), RG11 (3 kable dla sektorów systemu PmP) 2. Kable mocować do trasy kablowej z wykorzystaniem poczwórnych uchwytów kablowych celem oszczędności miejsca 3. Szafkę teletransmisyjną usadowić w istniejącym kontenerze 4. Maszty stalowe dla anten i nadajników uziemić do istniejącej instalacji uziemiającej budynku 5. Szafa teletransmisyjna musi zostać uziemiona 6. Zastosować bezpieczniki gazowe wewnątrz szafy z rozwartą składową stałą dla kabli RG8. 7. Zasilanie z istniejącej w szafie tablicy rozdzielczej 8. Należy nanieść oznaczenia poszczególnych kabli przy wyjściu z kontenera, wyjściu i wejściu do przepustu podziemnego, obydwu końcach drogi kablowej na kominie oraz przy nadajnikach Lista Materiałowa Lp. Materiał/Element oraz Typ Długość Mb Ilość szt Moduł wewnętrzny IDU Nadajnik 32/38GHz Antena paraboliczna zintegrowana 32/ 38GHz, Kpl cm - 2 Kabel antenowy 50OHm typu RG-8 do zastosowań zewnętrznych Zestaw konektorów i materiałów montażowych terminala radiowego MM per Terminal - 2 Płyta uziemiająca naścienna Bezpieczniki gazowe odgromowe serii wraz z kapsułką przepięciową min 100V maks 350V - 2 Prefabrykowana droga kablowa o szerokości min 150mm Półka Centralna systemu Punkt-Wielopunkt Moduł Kontrolera system Punkt-Wielopunk 11 Karta sektora systemu PmP Nadajnik ODU systemu PmP - 3 Antena sektorowa systemu PmP
29 14 Maszt stalowy ocynkowany o średnicy min 60mm i wysokości 1,8m wraz z zestawem uchwytów do montażu bocznego oraz zestawem uziemiającym Kabel RG Zestaw materiałów montażowych dla sektora systemu PmP Siłownia prądu stałego 230VAC/48VDC Zestaw baterii do siłowni zapewniającymi podtrzymanie zasilania urządzeń w szafie przez min 2h. Komplet przewodów łączących urządzenia radiowe 20 Panel bezpieczników 21 Panel wentylacyjny montowany w racku Uchwyty kablowe 50 29
30 Projekt Terminala T1 Numer Terminala: T1 Miasto: Nowy Dwór Mazowiecki Adres: ul. Sportowa 66 Typ obiektu: Nowodworski Ośrodek Sportu i Rekreacji Planowanie podłączenie do: Stacja bazowa BS1, sektor 2 Typ sprzętu do podłączenia: System Punkt-Wielopunkt Odległość od stacji bazowej ~1000m 30
31 Miejsce zamocowania anten systemu LMDS i wi-fi. Maszt 1,5m o średnicy 50mm z uchwytem bocznym Kable poprowadzić w rurze karbowanej lub elektroinstalacyjnej 31
32 Kable poprowadzić w rurze karbowanej lub elektroinstalacyjnej 32
33 Kable prowadzić w korycie PCV. Miejsce zamocowania szafki z szyną 19 (min 8HU) typu wewnętrznego dedykowanej dla urządzeń radiowych oraz switcha ethernet. UWAGI: 9. Zastosować boczny uchwyt dla montażu masztu antenowego 33
34 Lista Materiałowa c Materiał/Element oraz Typ Długość mb Ilość Szt. 1 Urządzenia radiowe LMDS Kpl 2 Urządzenia radiowe wi-fi Kpl Kabel antenowy 75Ohm lub/i UTP Zestaw konektorów i materiałów montażowych LMDS Zestaw konektorów i materiałów montażowych wi-fi 6 Szafka wewnętrzna zamykana Rura karbowana lub 7 elektroinstalacyjna Switch Ethernet Korytko PCV przykrywane do montażu naściennego Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 50mm i wysokości 1,5m wraz z uchwytem bocznym Zestaw drobnych materiałów instalacyjnych

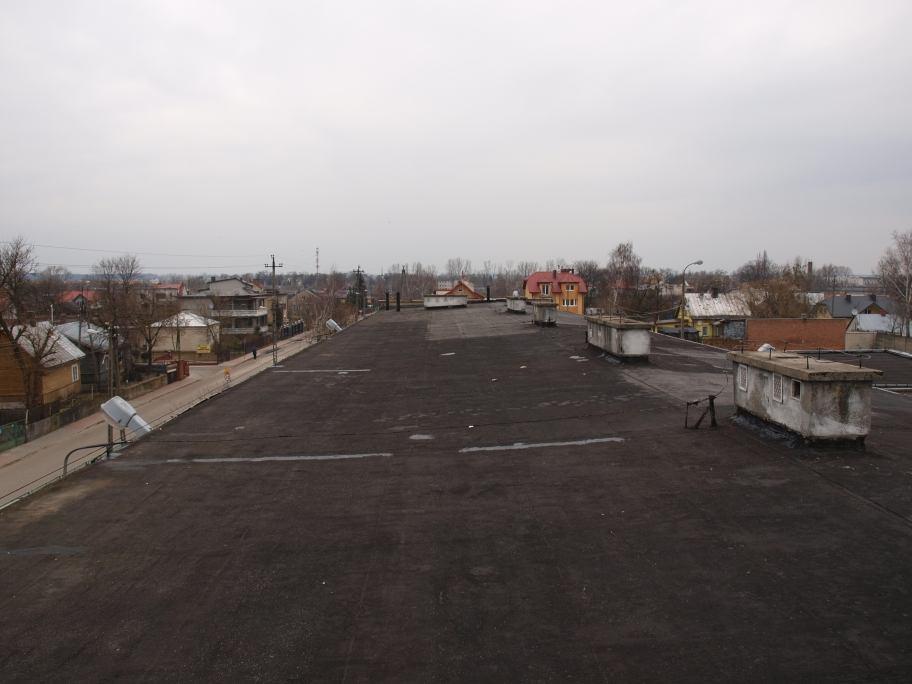

35 Projekt Terminala T2 Numer Terminala: T2 Miasto: Nowy Dwór Mazowiecki Adres: ul. Partyzantów 7 Typ obiektu: Ośrodek Pomocy Społecznej oraz Zarząd Budynków Komunalnych Planowanie podłączenie do: Stacja bazowa BS1, sektor 2 Typ sprzętu do podłączenia: System Punkt-Wielopunkt, 28GHz Odległość od stacji bazowej ~1500m 35
36 Miejsce zamocowania anten systemu LMDS i wi-fi. Maszt 1,5m o średnicy 50mm z uchwytem bocznym Trasę kablową należy wykonać w postaci korytek stalowych przykrywanych z otworami odprowadzającymi wodę ułożonych na kostkach tzw. Bauma. Pod kostki podłożyć fragmenty papy. Przy wejściu do przewodu należy wykonać kolanko aby zapobiec zaciekom wodnym. 36
37 Kable prowadzić w korycie PCV. Miejsce zamocowania szafki z szyną 19 (min 8HU) typu wewnętrznego dedykowanej dla urządzeń radiowych oraz switcha ethernet. 37
38 UWAGI: 10. Zastosować boczny uchwyt dla montażu masztów antenowych 11. Urządzenia należy zasilić z istniejącej instalacji budynku Lista Materiałowa c Materiał/Element oraz Typ Długość mb Ilość Szt. 1 Urządzenia radiowe LMDS Kpl 2 Urządzenia radiowe wi-fi Kpl Kabel antenowy 75Ohm lub/i UTP Zestaw konektorów i materiałów montażowych LMDS Zestaw konektorów i materiałów montażowych wi-fi 6 Szafka wewnętrzna zamykana Rura karbowana lub 7 elektroinstalacyjna Switch Ethernet Korytko PCV przykrywane do montażu naściennego Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 50mm i wysokości 1,5m wraz z uchwytem bocznym Zestaw drobnych materiałów instalacyjnych
39 Projekt Terminala T3 Numer Terminala: T3 Miasto: Nowy Dwór Mazowiecki Adres: ul. Długa 10 Typ obiektu: Zespół Szkół nr 2 Planowanie podłączenie do: Stacja bazowa BS1, sektor 1 Typ sprzętu do podłączenia: System Punkt-Wielopunkt, 28GHz Odległość od stacji bazowej ~2200m 39
40 Miejsce zamocowania anten systemu LMDS i wi-fi. Maszt 1,5m o średnicy 50mm z uchwytem bocznym Trasę kablową należy wykonać w postaci korytek stalowych przykrywanych z otworami odprowadzającymi wodę ułożonych na kostkach tzw. Bauma. Pod kostki podłożyć fragmenty papy. 40

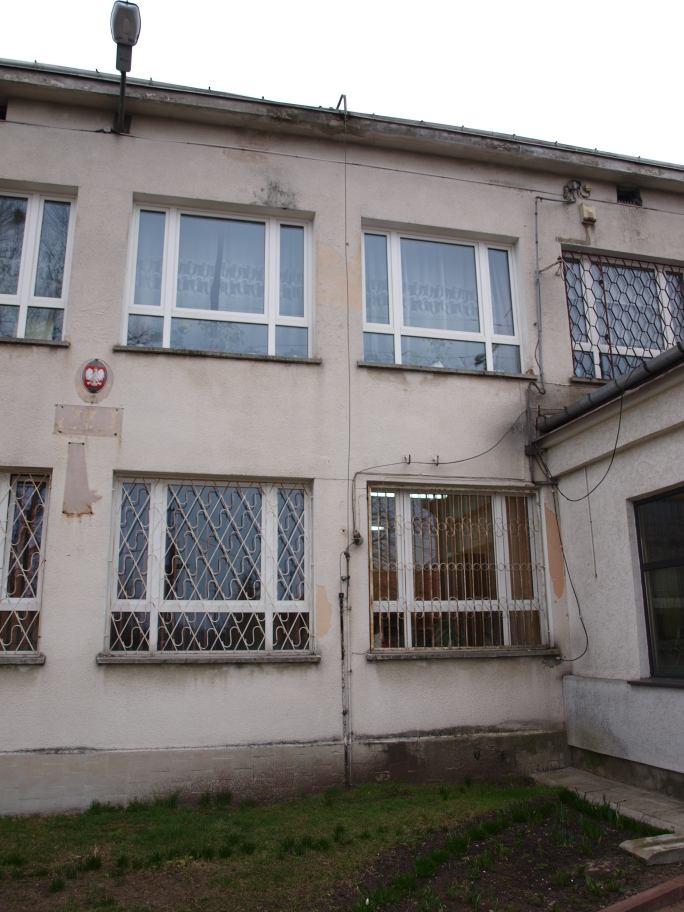

41 Kable poprowadzić w rurze karbowanej lub elektroinstalacyjnej 41

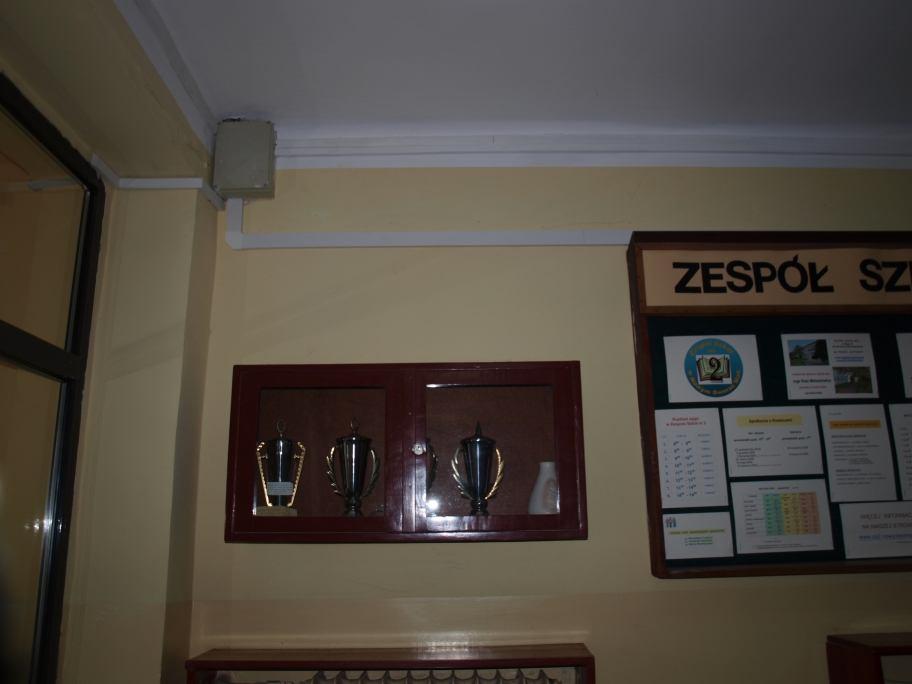

42 Kable prowadzić w korycie PCV. Miejsce zamocowania szafki z szyną 19 (min 8HU) typu wewnętrznego dedykowanej dla urządzeń radiowych oraz switcha ethernet. 42
43 UWAGI: 12. Zastosować boczny uchwyt dla montażu masztu antenowego 13. Droga kablowa na dachu musi być wykonana w postaci korytek stalowych ocynkowanych przykrywanych z otworami odprowadzającymi wodę. Minimalna szerokość korytek to 50mm. Korytka ułożyć na kostkach tzw. Bauma co maks 1m. Pod kostki należy podłożyć fragmenty papy Lista Materiałowa Lp. Materiał/Element oraz Typ Długość mb Ilość szt. 1 Urządzenia radiowe LMDS Kpl 2 Urządzenia radiowe wi-fi Kpl Kabel antenowy 75Ohm lub/i UTP Zestaw konektorów i materiałów montażowych LMDS Zestaw konektorów i materiałów montażowych wi-fi 6 Szafka wewnętrzna zamykana Rura karbowana lub 7 elektroinstalacyjna Switch Ethernet Korytko PCV przykrywane do montażu naściennego Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 50mm i wysokości 1,5m wraz z uchwytem bocznym Zestaw drobnych materiałów instalacyjnych
44 Projekt Terminala T4/T10 Numer Terminala: T4 Miasto: Nowy Dwór Mazowiecki Adres: ul. Szkolna 3 Typ obiektu: Zespół Szkół nr 3 Planowanie podłączenie do: Stacja bazowa BS1, sektor 3 Typ sprzętu do podłączenia: System Punkt-Wielopunkt, 28GHz Odległość od stacji bazowej ~4200m 44

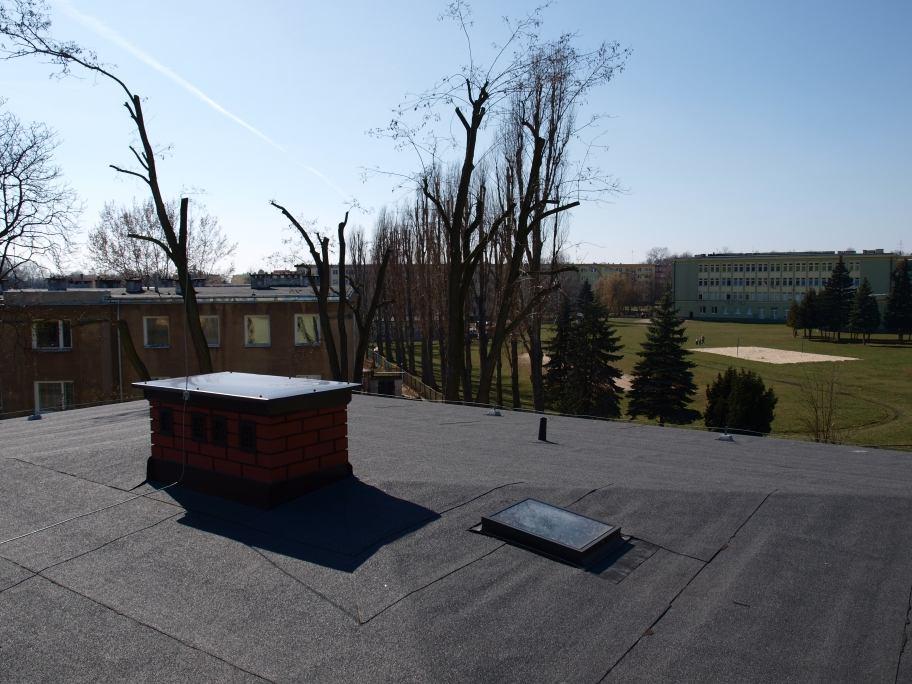

45 Miejsce zamocowania anten systemu LMDS i wi-fi. Maszt 1,5m o średnicy 50mm z uchwytem bocznym Trasę kablową należy wykonać w postaci korytek stalowych przykrywanych z otworami odprowadzającymi wodę ułożonych na kostkach tzw. Bauma. Pod kostki podłożyć fragmenty papy. 45
46 Kable prowadzić w korycie PCV. 46
47 Kable prowadzić w korycie PCV. Miejsce zamocowania szafki z szyną 19 (min 8HU) typu wewnętrznego dedykowanej dla urządzeń radiowych oraz switcha ethernet. Należ przesunąć tablice informacyjną 47
48 UWAGI: 14. Zastosować boczny uchwyt dla montażu masztu antenowego 15. Droga kablowa na dachu musi być wykonana w postaci korytek stalowych ocynkowanych przykrywanych z otworami odprowadzającymi wodę. Minimalna szerokość korytek to 50mm. Korytka ułożyć na kostkach tzw. Bauma co maks 1m. Pod kostki należy podłożyć fragmenty papy 16. Należy zabezpieczyć otwór wykonany w ścianie szczytowej 17. Wykorzystać istniejącą sieć energetyczną dla zasilania urządzeń Lista Materiałowa Lp. Materiał/Element oraz Typ Długość mb Ilość szt. 1 Urządzenia radiowe LMDS Kpl 2 Urządzenia radiowe wi-fi Kpl Kabel antenowy 75Ohm lub/i UTP Zestaw konektorów i materiałów montażowych LMDS Zestaw konektorów i materiałów montażowych wi-fi 6 Szafka wewnętrzna zamykana Rura karbowana lub 7 elektroinstalacyjna Switch Ethernet Korytko PCV przykrywane do montażu naściennego Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 50mm i wysokości 1,5m wraz z uchwytem bocznym Zestaw drobnych materiałów instalacyjnych
49 Projekt Terminala T5 Numer Terminala: T5 Miasto: Nowy Dwór Mazowiecki Adres: ul. Bema 312 Typ obiektu: Szkoła Podstawowa nr 4 Planowanie podłączenie do: Gimnazjum nr 4 Typ sprzętu do podłączenia: System Punkt-Punkt, 32/38GHz Odległość od stacji bazowej ~500m 49
50 Miejsce zamocowania anten radiolinii i wi-fi. Maszt 1,5m o średnicy 60mm z uchwytem bocznym Kable należy poprowadzić wzdłuż masztu do przewodu wentylacyjnego. Przy wejściu do przewodu należy wykonać kolanko aby zapobiec zaciekom wodnym 50
51 Kable prowadzić w korycie PCV. 51
52 Miejsce zamocowania szafki z szyną 19 (min 8HU) typu wewnętrznego dedykowanej dla urządzeń radiowych oraz switcha ethernet. 52
53 UWAGI: 18. Zastosować boczny uchwyt dla montażu masztów antenowych 19. Urządzenia należy zasilić z istniejącej instalacji budynku Lista Materiałowa Lp. Materiał/Element oraz Typ Długość mb Ilość szt. 1 Moduł wewnętrzny IDU 2 Nadajnik 32/38GHz 3 Antena paraboliczna 32/38GHz zintegrowana z nadajnikiem 4 Kabel antenowy 50OHm 50-5 Zestaw konektorów i materiałów montażowych terminala radiowego TS- INST 6 Urządzenia radiowe wi-fi Kpl 7 Kabel UTP 50-8 Zestaw konektorów i materiałów montażowych wi-fi 9 Zasilacz 230VAC/48VDC 10 Szafka wewnętrzna zamykana Rura karbowana lub 11 elektroinstalacyjna Switch Ethernet Korytko PCV przykrywane do montażu naściennego Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 50mm i wysokości 1,5m wraz z uchwytem bocznym Zestaw drobnych materiałów instalacyjnych
54 Projekt Terminala T6 Numer Terminala: T6 Miasto: Nowy Dwór Mazowiecki Adres: ul. Chemików 1A Typ obiektu: Szkoła Podstawowa Nr 5 Planowanie podłączenie do: Stacja bazowa BS1, sektor 2 Typ sprzętu do podłączenia: System Punkt-Wielopunkt, 28GHz Odległość od stacji bazowej ~1800m 54
55 Miejsce zamocowania anten systemu LMDS i wi-fi. Maszt 1,5m o średnicy 50mm z uchwytem bocznym Kable należy poprowadzić wzdłuż masztu do przewodu wentylacyjnego. Przy wejściu do przewodu wentylacyjnego należy utworzyć kolanko aby zapobiec spływaniu wody do kanału. 55
56 Kable prowadzić w korycie PCV. Miejsce zamocowania szafki z szyną 19 (min 8HU) typu wewnętrznego dedykowanej dla urządzeń radiowych oraz switcha ethernet. 56
57 UWAGI: 20. Zastosować boczny uchwyt dla montażu masztu antenowego 21. Wykorzystać istniejącą sieć elektryczną dla zasilania urządzeń Lista Materiałowa Lp. Materiał/Element oraz Typ Długość mb Ilość szt. 1 Urządzenia radiowe LMDS Kpl 2 Urządzenia radiowe wi-fi Kpl Kabel antenowy 75Ohm lub/i UTP Zestaw konektorów i materiałów montażowych LMDS Zestaw konektorów i materiałów montażowych wi-fi 6 Szafka wewnętrzna zamykana Rura karbowana lub 7 elektroinstalacyjna Switch Ethernet Korytko PCV przykrywane do montażu naściennego Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 50mm i wysokości 1,5m wraz z uchwytem bocznym Zestaw drobnych materiałów instalacyjnych
58 Projekt Terminala T7 Numer Terminala: T7 Miasto: Nowy Dwór Mazowiecki Adres: ul. Młodzieżowa 1 Typ obiektu: Szkoła Podstawowa Nr 7 Planowanie podłączenie do: Stacja bazowa BS1, sektor 1 Typ sprzętu do podłączenia: System Punkt-Wielopunkt, 28GHz Odległość od stacji bazowej ~1400m 58
59 Miejsce zamocowania anten systemu LMDS i wi-fi. Maszt 1,5m o średnicy 50mm z uchwytem bocznym Kable poprowadzić w rurze karbowanej lub elektroinstalacyjnej Miejsce zamocowania anten systemu LMDS i wi-fi. Maszt 1,5m o średnicy 50mm z uchwytem bocznym 59
60 Miejsce zamocowania szafki z szyną 19 (min 8HU) typu wewnętrznego dedykowanej dla urządzeń radiowych oraz switcha ethernet. Kable prowadzić w korycie PCV. 60
61 UWAGI: 22. Zastosować boczny uchwyt dla montażu masztu antenowego 23. Droga kablowa na dachu musi być wykonana w postaci korytek stalowych ocynkowanych przykrywanych z otworami odprowadzającymi wodę. Minimalna szerokość korytek to 50mm. Korytka ułożyć na kostkach tzw. Bauma co maks 1m. Pod kostki należy podłożyć fragmenty papy Lista Materiałowa Lp. Materiał/Element oraz Typ Długość mb Ilość szt. 1 Urządzenia radiowe LMDS Kpl 2 Urządzenia radiowe wi-fi Kpl Kabel antenowy 75Ohm lub/i UTP Zestaw konektorów i materiałów montażowych LMDS Zestaw konektorów i materiałów montażowych wi-fi Szafka wewnętrzna zamykana Rura karbowana lub elektroinstalacyjna Switch Ethernet Korytko PCV przykrywane do montażu naściennego Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 50mm i wysokości 1,5m wraz z uchwytem bocznym Zestaw drobnych materiałów instalacyjnych
62 Projekt Terminala T8 Numer Terminala: T8 Miasto: Nowy Dwór Mazowiecki Adres: ul. Słowackiego 2 Typ obiektu: Gimnazjum nr 1 Planowanie podłączenie do: Stacja bazowa BS1, sektor 2 Typ sprzętu do podłączenia: System Punkt-Wielopunkt, 28GHz Odległość od stacji bazowej ~2000m 62
63 Miejsce zamocowania anten systemu LMDS i wi-fi. Maszt 1,5m o średnicy 50mm z uchwytem bocznym Kable poprowadzić w rurze karbowanej lub elektroinstalacyjnej 63

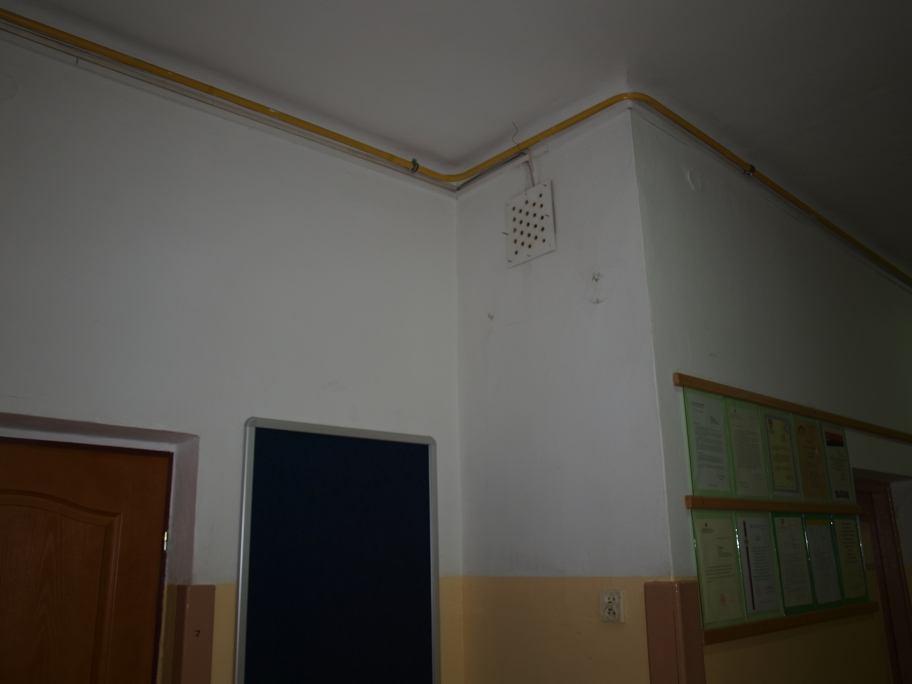

64 Kable prowadzić w korycie PCV. Miejsce zamocowania szafki z szyną 19 (min 8HU) typu wewnętrznego dedykowanej dla urządzeń radiowych oraz switcha ethernet. 64
65 UWAGI: 24. Zastosować boczny uchwyt dla montażu masztu antenowego 25. Urządzenia zasilić z istniejącej instalacji budynku Lista Materiałowa Lp. Materiał/Element oraz Typ Długość mb Ilość szt. 1 Urządzenia radiowe LMDS Kpl 2 Urządzenia radiowe wi-fi Kpl Kabel antenowy 75Ohm lub/i UTP Zestaw konektorów i materiałów montażowych LMDS Zestaw konektorów i materiałów montażowych wi-fi Szafka wewnętrzna zamykana Rura karbowana lub elektroinstalacyjna Switch Ethernet Korytko PCV przykrywane do montażu naściennego Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 50mm i wysokości 1,5m wraz z uchwytem bocznym Zestaw drobnych materiałów instalacyjnych
66 Projekt Terminala T9 Numer Terminala: T9 Miasto: Nowy Dwór Mazowiecki Adres: ul. Młodzieżowa 3 Typ lub nazwa obiektu: Publiczne Gimnazjum Nr 2 Planowanie podłączenie do: Stacja bazowa BS1, sektor 1 Typ sprzętu do podłączenia: System Punkt-Wielopunkt, 28GHz Odległość od stacji bazowej ~1500m 66

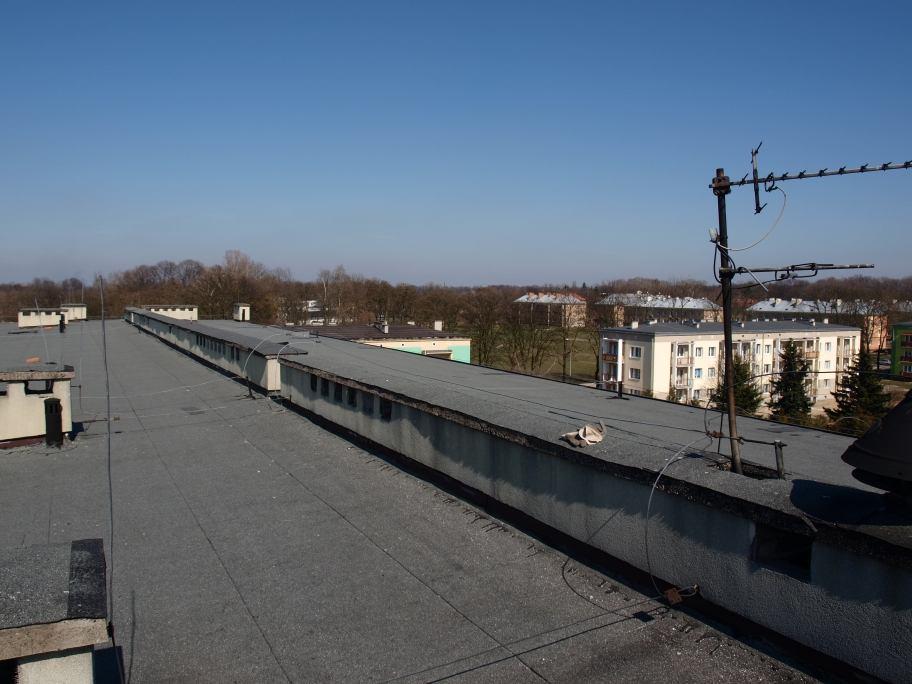

67 Miejsce zamocowania anten systemu LMDS i wi-fi. Maszt 1,5m o średnicy 50mm z uchwytem bocznym Trasę kablową należy wykonać w postaci korytek stalowych przykrywanych z otworami odprowadzającymi wodę ułożonych na kostkach tzw. Bauma. Pod kostki podłożyć fragmenty papy. 67
68 Kable wyprowadzić z przewodu wentylacyjnego i przeprowadzić przez ścianę na korytarz 68

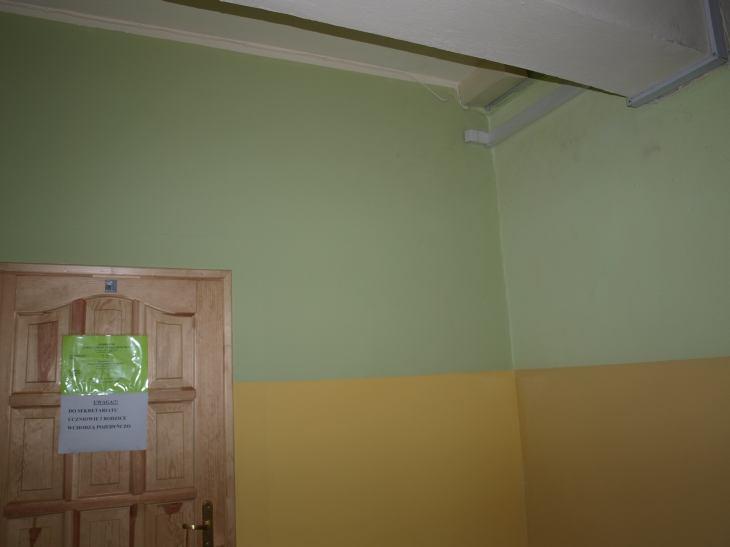

69 Kable prowadzić w korycie PCV. Miejsce zamocowania szafki z szyną 19 (min 8HU) typu wewnętrznego dedykowanej dla urządzeń radiowych oraz switcha ethernet. 69
70 UWAGI: 26. Zastosować boczny uchwyt dla montażu masztu antenowego 27. Droga kablowa na dachu musi być wykonana w postaci korytek stalowych ocynkowanych przykrywanych z otworami odprowadzającymi wodę. Minimalna szerokość korytek to 50mm. Korytka ułożyć na kostkach tzw. Bauma co maks 1m. Pod kostki należy podłożyć fragmenty papy Lista Materiałowa L.p. Materiał/Element oraz Typ Długość mb Ilość Szt. 1 Urządzenia radiowe LMDS Kpl 2 Urządzenia radiowe wi-fi Kpl Kabel antenowy 75Ohm lub/i UTP Zestaw konektorów i materiałów montażowych LMDS Zestaw konektorów i materiałów montażowych wi-fi 6 Szafka wewnętrzna zamykana Rura karbowana lub 7 elektroinstalacyjna Switch Ethernet Korytko PCV przykrywane do montażu naściennego Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 50mm i wysokości 1,5m wraz z uchwytem bocznym Zestaw drobnych materiałów instalacyjnych

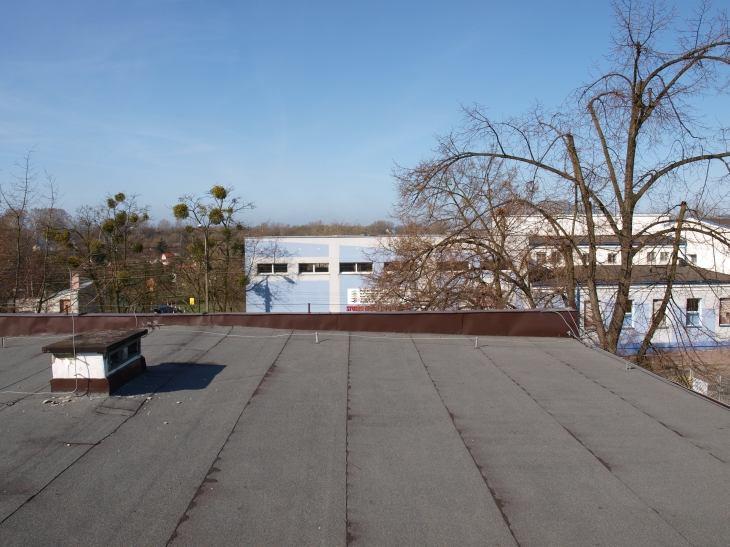

71 Projekt Terminala T10 Numer Terminala: T10 Miasto: Nowy Dwór Mazowiecki Adres: ul. Bema 312 Typ obiektu: Publiczne Gimnazjum nr 4 Planowanie podłączenie do: Stacja bazowa BS1 Typ sprzętu do podłączenia: Terminal systemu Punkt-Punkt, 32/38GHz Odległość od stacji bazowej ~5100m 71
72 Miejsce zamocowania anteny radiolinii oraz urządzeń wi-fi. Maszt 2m o średnicy 60mm z uchwytem bocznym. Kierunek: Szkoła Podstawowa 4 Miejsce zamocowania anteny radiolinii. Maszt 2m o średnicy 60mm z uchwytem bocznym. Kierunek: Przedszkole 4 Miejsce zamocowania anteny radiolinii. Maszt 2m o średnicy 60mm z uchwytem bocznym. Kierunek:SB1 Trasę kablową należy wykonać w postaci korytek stalowych przykrywanych z otworami odprowadzającymi wodę ułożonych na kostkach tzw. Bauma. Pod kostki podłożyć fragmenty papy. 72
73 Kable prowadzić w korycie PCV. Miejsce zamocowania szafki z szyną 19 (min 8HU) typu wewnętrznego dedykowanej dla urządzeń radiowych oraz switcha ethernet. 73
74 UWAGI: 28. Zastosować boczny uchwyt dla montażu masztów antenowych 29. Droga kablowa na dachu musi być wykonana w postaci korytek stalowych ocynkowanych przykrywanych z otworami odprowadzającymi wodę. Minimalna szerokość korytek to 50mm. Korytka ułożyć na kostkach tzw. Bauma co maks 1m. Pod kostki należy podłożyć fragmenty papy 30. Zastosowana siłownia musi dysponować odpowiednią mocą dopasowaną do obciążenia Lista Materiałowa Lp. Materiał/Element oraz Typ Długość mb Ilość szt. 1 Moduł wewnętrzny IDU Nadajnik 32/38GHz Antena paraboliczna 32/38GHz zintegrowana z nadajnikiem Kabel antenowy 50OHm Zestaw konektorów i materiałów montażowych terminala radiowego TS- INST Urządzenia radiowe wi-fi Kpl 7 Kabel UTP 80 8 Zestaw konektorów i materiałów montażowych wi-fi 9 Szafka wewnętrzna zamykana Rura karbowana lub 10 elektroinstalacyjna Switch Ethernet Korytko PCV przykrywane do montażu naściennego Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 50mm i wysokości 1,5m wraz z uchwytem bocznym Zestaw drobnych materiałów instalacyjnych
75 Projekt Terminala T11 Numer Terminala: T11 Miasto: Nowy Dwór Mazowiecki Adres: ul. Mazowiecka 12 Typ obiektu: Publiczne Przedszkole nr 1 Planowanie podłączenie do: Budynek Urzędu Miasta Typ sprzętu do podłączenia: Terminal systemu Punkt-Punkt, 32/38GHz Odległość od stacji bazowej ~500m 75
76 Miejsce zamocowania anteny radiolinii i urządzeń wi-fi. Maszt 1m o średnicy 60mm z uchwytem bocznym. Kierunek: budynek UM Kable należy poprowadzić wzdłuż masztu następnie do przewodu wentylacyjnego poprowadzić wzdłuż wybudowanej dragi kablowej. Draga kablowa musi być wykonana w postaci korytek kablowych stalowych ocynkowanych przykrywanych z otworami odprowadzającymi wodę umieszczonych na Kostach tzw. Bauma. Przy wejściu do przewodu należy wykonać kolanko aby zapobiec zaciekom wodnym 76
77 Kable prowadzić w korycie PCV. 77
78 Miejsce zamocowania szafki z szyną 19 (min 8HU) typu wewnętrznego dedykowanej dla urządzeń radiowych oraz switcha ethernet. 78
79 UWAGI: 31. Zastosować boczny uchwyt dla montażu masztów antenowych 32. Urządzenia należy zasilić z istniejącej instalacji budynku 33. Trasę kablową na dachu należy wykonać w postaci korytek stalowych ocynkowanych przykrywanych z otworami odprowadzającymi wodę ułożonych na kostkach Bauma. Kostki podkładać co 1m. Pod kostki należy podłożyć fragmenty papy. Lista Materiałowa Lp. Materiał/Element oraz Typ Długość mb Ilość szt. 1 Moduł wewnętrzny IDU 2 Nadajnik 32/38GHz 3 Antena paraboliczna 32/38GHz zintegrowana z nadajnikiem 4 Kabel antenowy 50OHm 35-5 Zestaw konektorów i materiałów montażowych terminala radiowego TS- INST 6 Urządzenia radiowe wi-fi Kpl 7 Kabel UTP 35-8 Zestaw konektorów i materiałów montażowych wi-fi 9 Zasilacz 230VAC/48VDC 10 Szafka wewnętrzna zamykana Rura karbowana lub 11 elektroinstalacyjna Switch Ethernet Korytko PCV przykrywane do montażu naściennego Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 60mm i wysokości 1,5m wraz z uchwytem bocznym Zestaw drobnych materiałów instalacyjnych
80 Projekt Terminala T12 Numer Terminala: T12 Miasto: Nowy Dwór Mazowiecki Adres: ul. Kopernika 82 Typ lub nazwa obiektu: Publiczne Przedszkole Nr 2 Planowanie podłączenie do: Terminal T4 Typ sprzętu do podłączenia: Patchcord światłowodowy łączący switche placówek Odległość od stacji bazowej -- 80
81 Patchcordy światłowodowe od krawędzi dachu szkoły poprowadzić wzdłuż zainstalowanej przewieszki prowadzącej do klatki schodowej budynku przedszkola w peszlu giętkim Patchcordy światłowodowe należy poprowadzić wzdłuż powierzchni dachu w korytkach ocynkowanych stalowych o szerokości min 50mm ułożonych na kostkach tzw. Bauma. Dodatkowo patchcordy poprowadzić na całej trasie w peszlu Korytka mocować bezpośrednio do ściany 81
82 Patchcordy światłowodowe poprowadzić do przepustu w ścianie na klatce schodowej w korytkach PCV przykrywanych o szerokości minimum 40mm. Miejsce zamocowania szafki z szyną 19 (min 8HU) dedykowanej dla switcha ethernet. 82
83 UWAGI: 34. Urządzenia należy zasilić z istniejącej instalacji elektrycznej budynku 35. Droga kablowa na dachu szkoły musi być wykonana w postaci korytek stalowych ocynkowanych przykrywanych z otworami odprowadzającymi wodę. Minimalna szerokość korytek to 50mm. Korytka ułożyć na kostkach tzw. Bauma co maks 1m. Pod kostki należy podłożyć fragmenty papy 36. Podłączyć równolegle oba patchordy typu duplex do portów SFP. Wykorzystać protokół Spinning Tree dla eliminacji pętli. 37. Patchordy światłowodowe na całej trasie zewnętrznej prowadzić w peszlu giętkim Lista Materiałowa Lp. Materiał/Element oraz Typ Długość mb Ilość Szt. 1 Szafka wewnętrzna zamykana 2 Peszel Switch Ethernet Korytko PCV przykrywane do montażu naściennego o szerokości 40mm Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 50mm i wysokości 1,5m wraz z uchwytem bocznym Urządzenia radiowe wi-fi Kpl 9 Kabel UTP Zestaw konektorów i materiałów montażowych wi-fi 11 Skrętka Ethernet kategorii Przewód zasilający Zestaw drobnych materiałów instalacyjnych Wsuwki SFP GBit Ethernet LX dla switch y Patchcord światłowodowy typu duplex z końcówkami LC Przewieszka stalowa nierdzewna 20m - 4 2x200-83
84 17 Zestaw drobnych materiałów instalacyjnych 84
85 Projekt Terminala T13 Numer Terminala: T13 Miasto: Nowy Dwór Mazowiecki Adres: ul. Bohaterów Modlina 26 Typ obiektu: Publiczne Przedszkole nr 3 Planowanie podłączenie do: Budynek Urzędu Miasta Typ sprzętu do podłączenia: Terminal systemu Punkt-Punkt, 32/38GHz Odległość od stacji bazowej ~500m 85

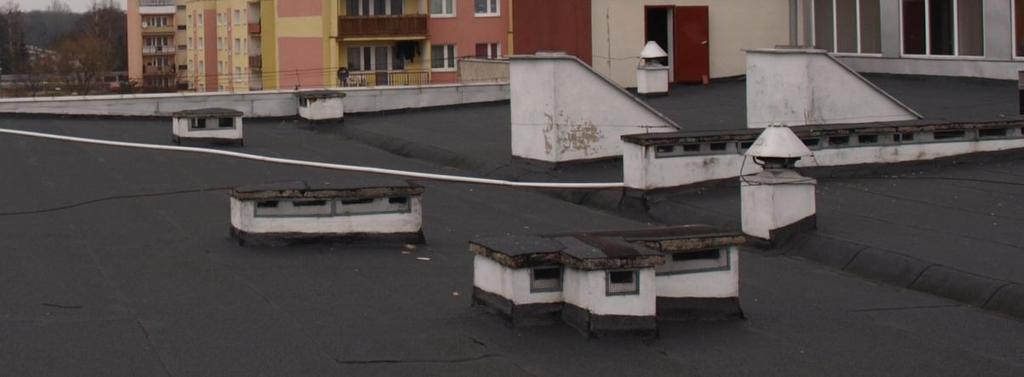

86 Miejsce zamocowania anteny radiolinii i urządzeń wi-fi. Maszt 1,5m o średnicy 60mm z uchwytem bocznym. Kierunek: UM Kable należy poprowadzić wzdłuż masztu następnie do przewodu wentylacyjnego. Przy wejściu do przewodu należy wykonać kolanko aby zapobiec zaciekom wodnym 86
87 Kable poprowadzić do przewodu wentylacyjnego w korytkach PCV przykrywanych o szerokości minimum 40mm. 87
88 Miejsce zamocowania szafki z szyną 19 (min 8HU) typu wewnętrznego dedykowanej dla urządzeń radiowych oraz switcha ethernet. 88
89 UWAGI: 38. Zastosować boczny uchwyt dla montażu masztów antenowych 39. Urządzenia należy zasilić z istniejącej instalacji budynku 40. Linia widoku jest przysłonięta przez drzewa, jednakże budżet łącza jest wystarczający aby zaakceptować dodatkowe tłumienie wniesione przez drzewostan o niewielkim zagęszczeniu Lista Materiałowa Lp. Materiał/Element oraz Typ Długość mb Ilość szt. 1 Moduł wewnętrzny IDU 2 Nadajnik 32/38GHz 3 Antena paraboliczna 32/38GHz zintegrowana z nadajnikiem 4 Kabel antenowy 50OHm 35-5 Zestaw konektorów i materiałów montażowych terminala radiowego TS- INST 6 Urządzenia radiowe wi-fi Kpl 7 Kabel UTP 35-8 Zestaw konektorów i materiałów montażowych wi-fi 9 Zasilacz 230VAC/48VDC 10 Szafka wewnętrzna zamykana Rura karbowana lub 11 elektroinstalacyjna Switch Ethernet Korytko PCV przykrywane do montażu naściennego Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 60mm i wysokości 1,5m wraz z uchwytem bocznym Zestaw drobnych materiałów instalacyjnych
90 Projekt Terminala T14 Numer Terminala: T14 Miasto: Nowy Dwór Mazowiecki Adres: ul. 29-tego Listopada 109 Typ obiektu: Przedszkole nr 4 Planowanie podłączenie do: Gimnazjum nr 4 Typ sprzętu do podłączenia: System Punkt-Punkt, 32/38GHz Odległość od stacji bazowej ~200m 90
91 Miejsce zamocowania radiolinii oraz urządzeń wi-fi. Maszt 2m o średnicy 60mm z uchwytem bocznym. Kierunek: Gimnazjum nr 4 Kable antenowe 50OHm należy poprowadzić wzdłuż masztu do kanału wentylacyjnego 91
92 Kable poprowadzić do przewodu wentylacyjnego w korytkach PCV przykrywanych o szerokości minimum 40mm. Miejsce zamocowania szafki z szyną 19 (min 8HU) typu wewnętrznego dedykowanej dla urządzeń radiowych oraz switcha ethernet. 92
93 UWAGI: 41. Zastosować boczny uchwyt dla montażu masztów antenowych. 42. Urządzenia należy zasilić z istniejącej sieci Lista Materiałowa Lp. Materiał/Element oraz Typ Długość mb Ilość szt. 1 Moduł wewnętrzny IDU 2 Nadajnik 32/38GHz 3 Antena paraboliczna 32/38GHz zintegrowana z nadajnikiem 4 Kabel antenowy 50OHm 30-5 Zestaw konektorów i materiałów montażowych terminala radiowego TS- INST 6 Urządzenia radiowe wi-fi Kpl 7 Kabel UTP 30-8 Zestaw konektorów i materiałów montażowych wi-fi 9 Zasilacz 230VAC/48VDC 10 Szafka wewnętrzna zamykana Rura karbowana lub 11 elektroinstalacyjna Switch Ethernet Korytko PCV przykrywane do montażu naściennego Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 50mm i wysokości 1,5m wraz z uchwytem bocznym Zestaw drobnych materiałów instalacyjnych
94 Projekt Terminala T15 Numer Terminala: T15 Miasto: Nowy Dwór Mazowiecki Adres: ul. Paderewskiego (na tyłach K.M. Policji) Typ obiektu: Nowodworski Ośrodek Kultury (nowa siedziba) Planowanie podłączenie do: Stacja bazowa BS1, sektor 3 Typ sprzętu do podłączenia: System Punkt-Wielopunkt, 28GHz Odległość od stacji bazowej ~1800m 94
95 Miejsce zamocowania anten systemu LMDS i wi-fi. Maszt 2m o średnicy 50mm z uchwytem bocznym Zastosować przewieszkę Kable wzdłuż dachu i na całej trasie zewnętrznej poprowadzić w peszlu giętkim Terminale radiowe oraz switch Ethernet umieścić w szafie teleinformatycznej NOK. Wewnątrz pomieszczenia przewody antenowe prowadzić w korytkach PCV oraz istniejących trasach kablowych 95
96 UWAGI: 43. Zastosować uchwyt boczny dla masztu dla potrzeb montażu anteny. 44. Peszel mocować do przewieszki co maksimum 0,5m 45. Urządzenia należy zainstalować w serwerowni NOK we wskazanej przez zamawiającego szafie 46. Alternatywnie anteny z nadajnikami można umieścić na nowopowstającym budynku Starostwa Powiatowego a kabel przeprowadzić za pomocą przewieszki Lista Materiałowa L.p. Materiał/Element oraz Typ Długość mb Ilość Szt. 1 Urządzenia radiowe LMDS Kpl 2 Urządzenia radiowe wi-fi Kpl Kabel antenowy 75Ohm lub/i UTP Zestaw konektorów i materiałów montażowych LMDS Zestaw konektorów i materiałów montażowych wi-fi 6 Szafka wewnętrzna zamykana Rura karbowana lub 7 elektroinstalacyjna Switch Ethernet Korytko PCV przykrywane do montażu naściennego Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 50mm i wysokości 1,5m wraz z uchwytem bocznym Zestaw drobnych materiałów instalacyjnych
97 Projekt Terminala T16 Numer Terminala: T16 Miasto: Nowy Dwór Mazowiecki Adres: ul. Paderewskiego 22 Typ obiektu: Miejska Biblioteka Publiczna Planowanie podłączenie do: Stacja bazowa BS1, sektor 3 Typ sprzętu do podłączenia: System Punkt-Wielopunkt, 28GHz Odległość od stacji bazowej ~1700m 97
98 Miejsce zamocowania anten systemu LMDS i wi-fi. Maszt 1,5m o średnicy 50mm z uchwytem bocznym Kable należy poprowadzić wzdłuż masztu, następnie w wzdłuż wybudowanej trasy kablowej do przewodu wentylacyjnego prowadzącego do toalety przy pomieszczeniach biurowych biblioteki. Trasę kablową należy wykonać w postaci korytek stalowych przykrywanych z otworami odprowadzającymi wodę ułożonych na kostkach tzw. Bauma. Pod kostki podłożyć fragmenty papy. Przy wejściu do przewodu należy wykonać kolanko aby zapobiec zaciekom wodnym. 98
99 Kable poprowadzić do przewodu wentylacyjnego w toalecie w korytkach PCV przykrywanych o szerokości minimum 40mm. Miejsce zamocowania szafki z szyną 19 (min 8HU) typu wewnętrznego dedykowanej dla urządzeń radiowych oraz switcha ethernet. 99
100 UWAGI: 47. Zastosować boczny uchwyt dla montażu masztów antenowych 48. Urządzenia należy zasilić z istniejącej instalacji budynku Lista Materiałowa L.p. Materiał/Element oraz Typ Długość mb Ilość Szt. 1 Urządzenia radiowe LMDS Kpl 2 Urządzenia radiowe wi-fi Kpl Kabel antenowy 75Ohm lub/i UTP Zestaw konektorów i materiałów montażowych LMDS Zestaw konektorów i materiałów montażowych wi-fi 6 Szafka wewnętrzna zamykana Rura karbowana lub 7 elektroinstalacyjna Switch Ethernet Korytko PCV przykrywane do montażu naściennego Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 50mm i wysokości 1,5m wraz z uchwytem bocznym Zestaw drobnych materiałów instalacyjnych
101 Projekt Terminala T17 Numer Terminala: T17 Miasto: Nowy Dwór Mazowiecki Adres: ul. Gen. Berlinga 100 Typ obiektu: Zakład Wodociągów i Kanalizacji Sp. z o.o. Planowanie podłączenie do: Stacja bazowa BS1, sektor 1 Typ sprzętu do podłączenia: System Punkt-Wielopunkt, 28GHz Odległość od stacji bazowej ~1200m 101
102 Miejsce zamocowania anten systemu LMDS i wi-fi. Maszt 1,5m o średnicy 50mm z uchwytem bocznym Kable poprowadzić wzdłuż masztu antenowego do przewodu kominowego prowadzącego do laboratorium 102
103 Kable poprowadzić wzdłuż ściany budynku w korytku PCV przykrywanym. Wykonać przepust w ścianie i przeprowadzić kabel na korytarz (ponad podwieszanym sufitem) 103
104 Kable poprowadzić ponad sufitem podwieszanym od pomieszczenia laboratorium następnie wzdłuż ściany w korytkach PCV przykrywanych Miejsce zamocowania szafki z szyną 19 (min 8HU) typu wewnętrznego dedykowanej dla urządzeń radiowych oraz switcha ethernet. 104
105 UWAGI: 49. Zastosować boczny uchwyt dla montażu masztu antenowego 50. Przy wejściu do przewodu wentylacyjnego należy wykonać kolanko aby zapobiec zalaniu przewodu wentylacyjnego Lista Materiałowa L.p. Materiał/Element oraz Typ Długość mb Ilość Szt. 1 Urządzenia radiowe LMDS Kpl 2 Urządzenia radiowe wi-fi Kpl Kabel antenowy 75Ohm lub/i UTP Zestaw konektorów i materiałów montażowych LMDS Zestaw konektorów i materiałów montażowych wi-fi 6 Szafka wewnętrzna zamykana Rura karbowana lub 7 elektroinstalacyjna Switch Ethernet Korytko PCV przykrywane do montażu naściennego Korytko stalowe ocynkowane z przykryciem i otworami odprowadzającymi wodę o szerokości 50mm Kostki tzw. Bauma wraz z fragmentami papy Maszt antenowy stalowy ocynkowany o średnicy 50mm i wysokości 1,5m wraz z uchwytem bocznym Zestaw drobnych materiałów instalacyjnych
106 Projekt Węzła UM Numer Terminala: UM Miasto: Nowy Dwór Mazowiecki Adres: ul. Zakroczymska 30 Typ obiektu: Budynek UM Nowy Dwór Maz. Planowanie podłączenie do: Stacja Bazowa 01, T11, T13 Typ sprzętu do podłączenia: System Punkt-Punkt, 32/38GHz Odległość od stacji bazowej ~2500m 106
107 Miejsce zamocowania anteny radiolinii. Maszt 2m o średnicy 60mm z uchwytem bocznym. Kierunek: Przedszkole 1 Miejsce zamocowania anteny radiolinii. Maszt 2m o średnicy 60mm z uchwytem bocznym. Kierunek:SB1 Miejsce zamocowania anteny radiolinii oraz urządzeń wi-fi. Maszt 1,5m o średnicy 60mm z uchwytem bocznym. Kierunek: Przedszkole Nr 3 Kable antenowe 50OHm należy poprowadzić do przewodu wentylacyjnego prowadzącego do serwerowni w korytkach ocynkowanych stalowych przykrywanych z otworami odprowadzającymi wodę o szerokości min 50mm ułożonych na kostkach tzw. Bauma 107
108 Kable poprowadzić do przewodu wentylacyjnego w korytkach PCV przykrywanych o szerokości minimum 50mm. Miejsce zamocowania szafki z szyną 19 (min 8HU) typu wewnętrznego dedykowanej dla urządzeń radiowych oraz switchy ethernet. 108
