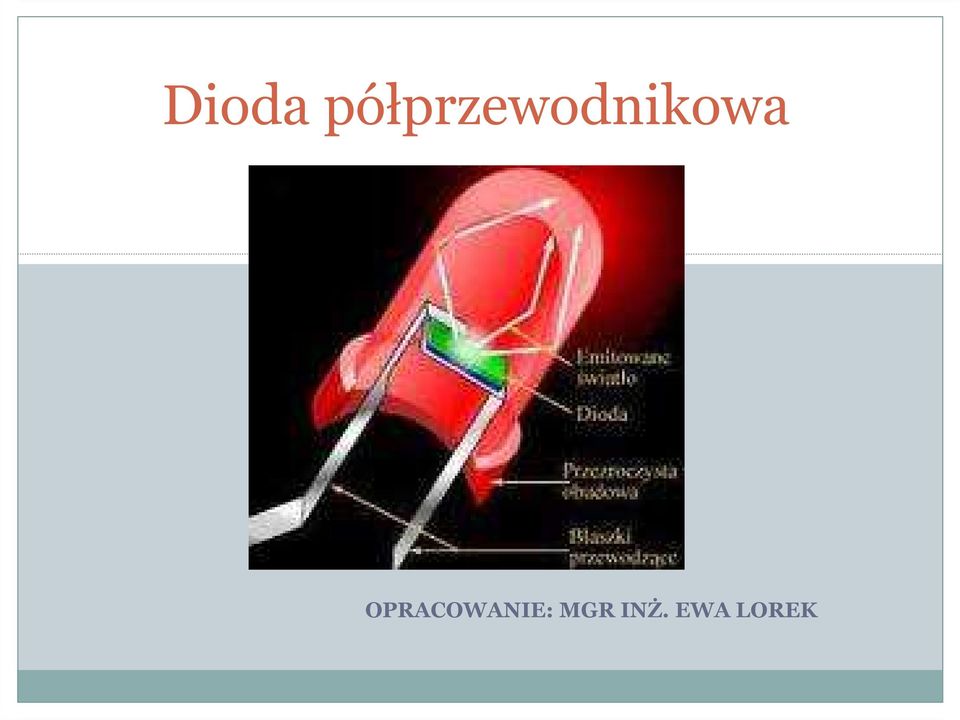

1 Dioda półprzewodnikowa OPRACOWANIE: MGR INŻ. EWA LOREK

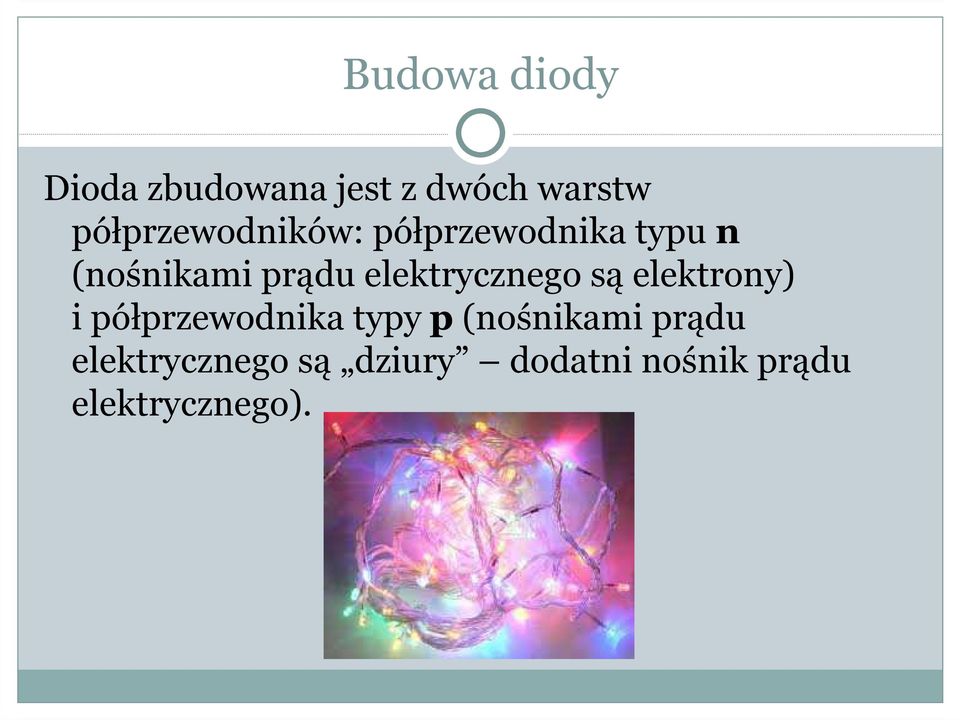

2 Budowa diody Dioda zbudowana jest z dwóch warstw półprzewodników: półprzewodnika typu n (nośnikami prądu elektrycznego są elektrony) i półprzewodnika typy p (nośnikami prądu elektrycznego są dziury dodatni nośnik prądu elektrycznego).
3 Zasada działania diody półprzewodnikowej Przepływ prądu przez diodę jest możliwy wówczas, gdy dodatni biegun baterii połączony jest z anodą (A), zaś do katody (K) podłączony jest biegun ujemny. W takiej sytuacji mamy do czynienia z polaryzacją i mówimy o prądzie przewodzenia diody. Jeżeli polaryzacja ulegnie zmianie wówczas prąd nie płynie wtedy mamy do czynienia ze stanem pracy diody zwanym zaporowym.
4 Jeżeli dodatni biegun źródła napięcia przyłączymy do obszaru p, a biegun ujemny do obszaru n, to z półprzewodnika n elektrony płyną w stronę dziur i zapełniają je. Elektrony będą się przesuwać w kierunku bieguna dodatniego. Dziury zaś będą kierowane w kierunku bieguna ujemnego. W tak spolaryzowanym obwodzie płynie prąd elektryczny.

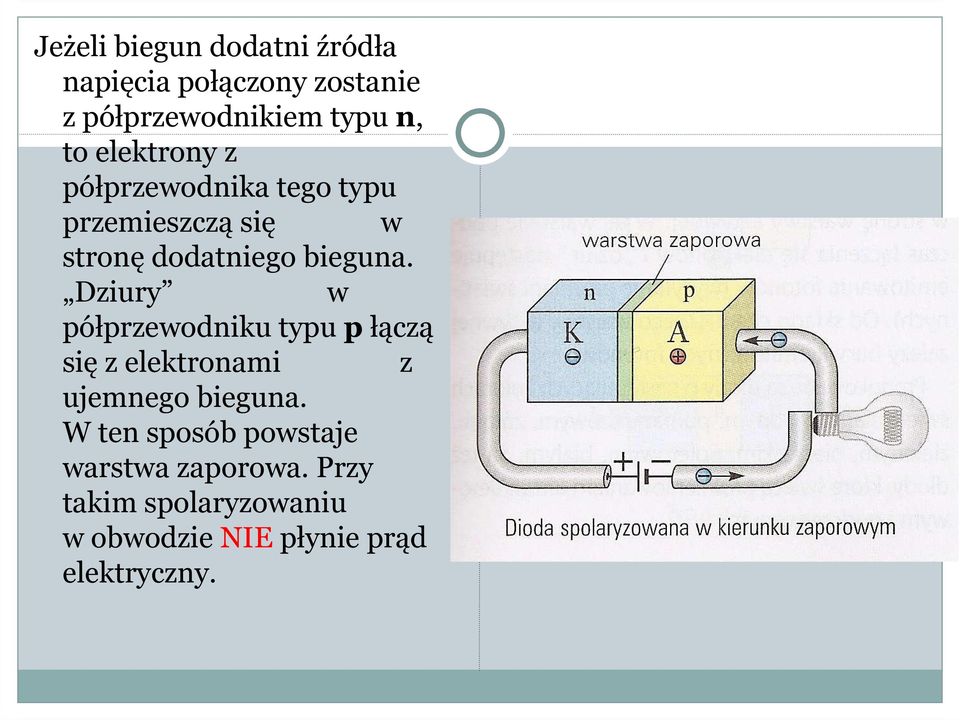

5 Jeżeli biegun dodatni źródła napięcia połączony zostanie z półprzewodnikiem typu n, to elektrony z półprzewodnika tego typu przemieszczą się w stronę dodatniego bieguna. Dziury w półprzewodniku typu p łączą się z elektronami z ujemnego bieguna. W ten sposób powstaje warstwa zaporowa. Przy takim spolaryzowaniu w obwodzie NIE płynie prąd elektryczny.
6 Rodzaje diod i ich symbole
7 Podstawowe parametry diod Dopuszczalne napięcie [V] Maksymalne natężenie prądu [A]
8 Charakterystyka najważniejszych diod 1. Diody prostownicze przeznaczone są do prostowania prądu przemiennego dla małej częstotliwości przy dużych mocach wydzielanych w obciążeniu. Są to więc diody pracujące przeważnie w układach prostowniczych bloków zasilania różnego typu urządzeń elektrycznych i elektronicznych np. BYP B krzem Y dioda prostownicza P sprzęt powszechnego użytku 150 numer serii 300 maksymalna wartość napięcia
9 Dane katalogowe diod półprzewodnikowych wyznaczane są tylko w laboratoriach na podstawie doświadczeń. Stąd poniższe dane: BYP U max = 350[V] I max = 5 [A]
10 2. Dioda stabilizacyjna (Zenera) - są to diody przeznaczone do stabilizacji lub ograniczania napięć. Pracują one przy polaryzacji w kierunku zaporowym, charakteryzując się niewielkimi zmianami napięcia pod wpływem dużych zmian prądu. Wykorzystują one zjawisko Zenera bądź lawinowe. Diody te zbudowane są z krzemu np. BZP 630 C7V5 B krzem Z dioda Zenera P sprzęt powszechnego użytku 630 numer serii C tolerancja napięcia stabilizowanego (+- 5%) 7V5 (7,5 V) wartość napięcia stabilizowanego
11 3. Diody świecące Są źródłem światła widzialnego oraz dzięki specjalnej budowie promieniują niewidzialne fale podczerwieni. Znane są pod nazwą diody LED (Light Emitting Diode), które pod wpływem przepływu prądu z anody p do katody n emitują promieniowania widzialne. Prąd w postaci jonów lub elektronów uzyskiwania jest ze źródła energii zewnętrznego. Charakterystyczna dla tego rodzaju oświetleń jest barwa emitowanego światła. W zależności od długości fali i rodzaju materiału półprzewodnikowego emitują one różne barwy światła np.: arsenofosforek galu (GaAsP) emituje barwy żółte i czerwone, azotek galu (Gan) kolory niebieskie. Intensywność świecenia zależy od mocy prądu przepływającego przez diodę, przy czym są to wartości o wielkości od kilku do kilkudziesięciu miliamperów. Diody świecące mają bardzo dużo zalet, do których należą: małe rozmiary, bardzo długa żywotność, niezawodne działanie, małe zużycie energii przy małych stratach mocy oraz duża wartość iluminacji.
12 Przykład diody LED CQP 442 C arsenek galu Q dioda LED P sprzęt powszechnego użytku 442 numer serii
13 Dioda LED w obwodzie
14 Zastosowanie diod świecących
15 Dziękuję za uwagę :o)
